S455HAX29E - Mosogatógépek NEFF - Ingyenes használati útmutató

Márka	Neff
Modell	S455HAX29E
Termék típusa	Beépíthető mosogatógép
Magasság (cm)	86,5
Szélesség (cm)	59,8
Mélység (cm)	57,8
Nettó tömeg (kg)	55
Tápfeszültség	220-240 V, 50/60 Hz
Névleges áramerősség	10 A
Vízfogyasztás (L/ciklus)	9,5
Energiafogyasztás (kWh/ciklus)	0,92
Kapacitás (teríték)	14
Zajszint (dB)	44
Programok	Eco, Auto, Intensive, Rapide, Prélavage
Biztonság	AquaStop, gyermekzár
Szűrőrendszer	Mikroszűrő, durvaszűrő
Ajtó típusa	Beépített eltávolítható homlokzattal
Világítás	EmotionLight, TimeLight, Gap illumination
Opciók	Késleltetett indítás, Vario fiók
Energiaosztály	A++
Javíthatóság	Pótalkatrészek elérhetők, beépített javítási útmutató

Gyakran ismételt kérdések - S455HAX29E NEFF

Hogyan szereljem le a munkalapot?

A munkalap leszereléséhez először távolítsa el a hátsó két csavart (opcionális). Nyomja felfelé a munkalap alatt található reteszelőkarokat. Emelje meg enyhén a munkalapot előre, majd tolja hátra, hogy eltávolítsa.

Hogyan cseréljem ki a szórókarokat?

A felső karhoz: csavarja le, majd húzza lefelé. Az alsó karhoz: egyszerűen engedje le, hogy eltávolítsa. A visszaszerelés fordított sorrendben: helyezze be az alsó kart, amíg be nem kattan, majd csavarja fel a felső kart.

Hogyan tisztítsam a szűrőket?

Forgassa el a durvaszűrőt az óramutató járásával ellentétes irányba, és vegye ki a teljes szűrőrendszert. Nyomja le a mikroszűrőt, hogy eltávolítsa. Tisztítsa meg folyó víz alatt, majd szerelje vissza a nyilak összeillesztésével és a durvaszűrő óramutató járásával megegyező irányba történő elforgatásával.

Hogyan cseréljem ki a mosószer fedelét?

Nyissa ki az ajtót és a mosószer fedelét. Tolja a fedelet 5 mm-rel, majd emelje fel alul a vezetősínekből. Távolítsa el a rugót. A visszaszereléshez helyezze a rugót a rögzítőlyukakba, tegye a fedelet a vezetősínekre, és ellenőrizze a működését.

Hogyan cseréljem ki a tápkábelt?

Húzza ki a készüléket és zárja el a vízellátást. Mozgassa a kábelt finoman fel és le, hogy kivegye a csatlakozóaljzatból. Csatlakoztassa az új kábelt a csatlakozóaljzatba, amíg kattanást nem hall. Győződjön meg arról, hogy jól rögzült.

Hogyan szereljem le a homlokzati ajtót?

Nyissa ki az ajtót, távolítsa el a négy alsó csavart, majd a két oldalsó csavart. Tartsa meg az ajtót, hogy ne essen le. A homlokzati ajtó ezután eltávolítható. Őrizze meg a csavarokat a visszaszereléshez.

Hogyan cseréljem ki az alsó ajtótömítést?

Távolítsa el az alsó tömítés két rögzítőkapcsát. Válassza le a túlfolyócsatornát, és emelje fel a csatornát. Vegye ki a tömítést a belső ajtóból. A visszaszereléshez helyezze be a tömítő sapkákat, illessze be a tömítést a zárólellel együtt, és rögzítse a kapcsokkal.

Hogyan cseréljem ki az EmotionLight-ot?

Húzza ki a készüléket. Pattintsa ki a hátsó kiállást, és távolítsa el a foglalatot felülről. Válassza le az elektromos csatlakozásokat. Szerelje be az új foglalatot a tartálykeretbe úgy, hogy a kábelt megfelelően vezesse az ajtópántnál a sérülések elkerülése érdekében.

Hol található a TimeLight és hogyan cserélhető ki?

A TimeLight modul az alaplaplemez hátuljához van rögzítve. A leszereléshez távolítsa el a kezelőpanelt és az alaplaplemezt, majd hajlítsa kifelé a rögzítőelemeket, és húzza ki a modult felülről. A visszaszerelés fordított sorrendben történik.

Hogyan férhetek hozzá a szennyvízszivattyú fedeléhez?

Távolítsa el a kosarat és a szűrőket. Szívja fel a maradék vizet egy szivaccsal. Feszítse ki a szivattyú fedelét egy kanállal, és fogja meg a keresztrúdnál. Emelje befelé ferdén, hogy eltávolítsa. Visszaszereléskor helyezze be és nyomja meg, amíg be nem kattan.

HASZNÁLATI ÚTMUTATÓ S455HAX29E NEFF

4.5.2 Montáz filtrú 96

Javítási útmutató - Mosogatógép

i A dokumentummal kapcsolatos információk.... 457

1.1 Fontos tudnivalók 457

1.1.1 Cél 457

1.2 Szimbólummagyarázat 457

1.2.1 Veszélyességi szintek 457

1.2.2 Veszélyt jelző szimbólumok 457

1.2.3 A figyelmeztetések felépítése 458

1.2.4 Általános szimbólumok 458

Biztonság 459

2.1 Általános biztonsági utasítások.... 459

2.1.1 Összes háztartási készülék 459

Szerszámok és segédanyagok.... 460

Javítás 461

4.1 A felső burkolat cseréje....461

4.1.1 A felső burkolat eltávolítása 461

4.1.2 A felső burkolat elhelyezése 461

4.2 Kosárrendszer beszerelése.... 462

4.2.1 Tablettavezető telepítése a 86 cm-s modellbe 462

4.2.2 Az etazser behelyezése 462

4.2.3 A gözmosogatáshoz használt rekesz behelyezése.... 463

4.3 A varioDrawer fiók cseréje 464

4.3.1 A varioDrawer fiók eltávolítása.... 464

4.3.2 A varioDrawer fiók felszerelése.... 465

4.4 A szórókarok cseréje 466

4.4.1 Szórókar eltávolítása.... 466

4.4.2 A szórókar felszerelése 466

4.5 A szürök cseréje....467

4.5.1 Szürö eltávolítása 467

4.5.2 Szürök felszerelése 467

4.6 A sütötepsi-szórófej felszerelése 468

4.7 A hálózati kábel cseréje 469

4.7.1 A hálózati kábel kihúzása 469

4.7.2 A hálózati kábel csatlakoztatása 469

4.8 A mosogatószeres rekesz fedelének cseréje.... 470

4.8.1 A mosogatószeres rekesz fedelének eltávolítása.... 470

4.8.2 A rugó behelyezése.... 470

4.8.3 A mosogatószeres rekesz fedelének felszerelése.... 470

4.9 A szennyvizszivattyú fedelének cseréje.... 471

4.9.1 A szennyvízszivattyú fedelének eltávolítása 471

4.9.2 A szennyvízszivattyú fedelének telepítése 471

4.10 Az oldalpanel cseréje 472

4.10.1 Az oldalpanel eltávolítása 472

4.10.2 Az oldalpanel telepítése.... 473

4.11 A külső ajtó cseréje.... 474

4.11.1 A külső ajtó eltávolítása 474

4.11.2 A külső ajtó felhelyezése.... 475

4.12 A kezelöpanel cseréje 477

4.12.1 A kezelőpanel eltávolítása.... 477

4.12.2 A kezelőpanel telepítése 477

4.13 Ajtórugók rögzítése 478

4.14 Lábburkolat cseréje.... 480

4.14.1 A lábburkolat eltávolítása 480

4.14.2 A lábburkolat felszerelése 480

4.15 Az alapburkolat cseréje 481

4.15.1 Az alapburkolat eltávolítása.... 481

4.15.2 Az alapburkolat felszerelése.... 481

4.16 A túlfolyó cseréje 482

4.16.1 Túlfolyó eltávolítása.... 482

4.16.2 A túlfolyó felszerelése.... 483

4.17 A belső ajtó cseréje 485

4.17.1 A belsö ajtó eltávolítása 485

4.17.2 A belső ajtó felszerelése 485

4.18 Az ajtózsanér cseréje 486

4.18.1 Az ajtózsanér eltávolítása 486

4.18.2 Az ajtózsanér felszerelése 486

4.19 Az (alsó) gumitömítés cseréje.... 488

4.19.1 A gumitömítés eltávolítása 488

4.19.2 A gumitömítés felhelyezése....489

4.20 A (felső) gumitömítés cseréje.... 490

4.20.1 A gumitömítés eltávolítása 490

4.20.2 Gumitömités felhelyezése.... 490

Javítási útmutató - Mosogatógép

4.21 Az EmotionLight cseréje 491

4.21.1 Az EmotionLight eltávolítása.... 491
4.21.2 Az EmotionLight beszerelése.... 491

4.22 A TimeLight cseréje.... 494

4.22.1 A TimeLight eltávolítása 494
4.22.2 A TimeLight beszerelése 494

4.23 Gap Illumination világítás cseréje 495

4.23.1 Gap Illumination világítás eltávolítása.... 495
4.23.2 Gap Illumination világítás beszerelése.... 496

i A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
⚠ VESZÉLY	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz.
⚠ FIGYELMEZTETÉS	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat.
⚠ VIGYÁZAT	A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat.
FIGYELEM!	A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
	Általános figyelmeztető üzenet
	Elektromos feszültség veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

① A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
		Forró felületek miatt fennálló veszély
		Erős mágneses mező miatt fennálló veszély
		Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Ált. szimbólum Jelentés
	Különleges tanács (szöveg és/vagy grafika)

Ált. szimbólum Jelentés
	Egyszerű tanács (csak szöveg)
	Videós oktatóanyagra mutató hivatkozás
	A szükséges eszközök
	A szükséges feltételek
	Feltétel (ha..., akkor...)
	Eredmény
[Indítás] Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

■ Az elektromos alkatrészek hibás javítása áramütéshez vezethet!
- A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

■ Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelháritás és szervizelés során a nehéz és mozgó alkatrészek miatt

■ Viseljen védőcipőt.
- Biztosítsa leesés ellen a nehéz alkatrészeket.
■ Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

■ Kizárólag eredeti pótalkatrészeket használjon.

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!

■ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket.

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
Biztonsági Torx T20 csavarhúzó [00340764]	100°mm, biztonsági csavarok-hoz
Torx T15 csavarhú-zó	Hossz: 80 mm
Laposfejű csavar-húzó	Hegy 10 mm x 1,6 mm x 200 mm
Hosszúcsőrű fogó [00340871]	Hossz: 200 mm, egyenes

Javítás

4.1 A felsö burkolat cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készülék szabadon hozzáférhető.

4.1.1 A felső burkolat eltávolítása

1. Távolítsa el a két hátsó (1) csavart (opcionális).
2. Húzza a burkolat alatti két fogókart felfelé (2).

1. Elöl enyhén emelje meg a felső burkolatot (3).
2. Húzza el a felső burkolatot a hátsó végétől (4).
3. Távolítsa el a felső burkolatot.

4.1.2 A felső burkolat elhelyezése

1. Rögzítse a felső burkolat hátsó részét a vezetőkbe a rögzítöperemek (1) segítségével.

1. Nyomja elöre a felsö burkolatot (2).
2. Nyomja lefelé a felső burkolat elejét, amíg a rögzítőkarok hallhatóan a helyükre nem kattannak (3).
3. Csavarja vissza a két csavart (4) (opcionális).

Javítás

4.2 Kosárrendszer beszerelése

Követelmény:

Az érintett kosarat kivették a készülékböl.

4.2.1 Tablettavezető telepítése a 86 cm-s modellbe

Különleges eszközök

Tablettavezetö [00614935]

Etazser [00618565]

1. Helyezze be a tablettavezetőt átlósan a kosár elejére.

2. Állítsa középre a tablettavezetőt, és pattintsa be a helyére.

4.2.2 Az etazser behelyezése

Különleges eszközök

Tablettavezető [00614935]
Etazser [00618565]

Csészék mosogatásakor az etazser felhajtható. Ezzel csökkentheti a csészek alján meggyűlő vlz mennyiségét. Magas poharak mosogatása esetén javasoljuk, hogy hajtsa le az etazsert. Ha a felső kosarakban opcionális műanyag rekesz van, előbb távolítsa el ezt.

1. Távolítsa el a műanyag rekeszt.

1. Pattintsa az etazsert a helyére.

1. Helyezze be az elmosogatni kívánt edényeket.

4.2.3 A gözmosogatáshoz használt rekesz behelyezése Különleges eszközök

Tablettavezető [00614935]
Etazser [00618565]

Helyezze a gözmosogatáshoz használt rekeszt a végeivel a kosárrendszer alá.

4.3 A varioDrawer fiók cseréje

4.3.1 A varioDrawer fiók eltávolítása

1. Hajlítsa befelé a fogantyúfüleket.

1. Felfelé húzva távolítsa el a fogantyút.

2. Nyomja kifelé a műanyag oldalbetéteket, és nyomja öket felfelé, el a kerettöl.

1. A vezetőfüleket óvatosan fordítsa kifelé.

1. Húzza ki a fülekböl az összecsukható villákat.

2. Elöl nyomja ki a fémkeretet a tartókból.

1. Nyomja kifelé a fémkeretet hátrafelé a vezetőböl.

4.3.2 A varioDrawer fiók felszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 A szórókarok cseréje

4.4.1 Szórókar eltávolítása

1. Csavarja ki a felső szórókart (1) és húzza lefelé az eltávolításához (2).

1. Húzza lefelé az alsó szórókart az eltávolításához.

4.4.2 A szórókar felszerelése

1. Helyezze be az alsó szórókart.
   A szórókar bekattan a helyére.
2. Helyezze be a felső szórókart és csavarja be szorosan a helyére.

Javítás

4.5 A szürök cseréje

4.5.1 Szürő eltávolítása

1. Fordítsa el a durvaszűrőt az óramutató járásával ellentétes irányba (1), és távollít-sa el a szűrőrendszert (2).

Vigyázzon arra, hogy ne essenek idegen tárgyak a szerelvénybe.

1. Húzza le a mikroszűrőt az eltávolításhoz.

4.5.2 Szürök felszerelése

1. Szerelje vissza a szürörendszert.
   Győződjön meg arról, hogy a durvaszűrön lévő zárópeckek a helyükre kattanjanak.
2. Helyezze be a szűrőt a készülékbe, és fordítsa el a durvaszűrőt az óramutató járá-sával megegyező irányba.
   Ellenőrizze, hogy a nyilak illeszkedjenek egymáshoz.

Javítás

4.6 A sütötepsi-szórófej felszerelése

1. Vegye ki a felső kosarat.
2. Helyezze a sütötepsi-szórófejet a tartóba (1), és fordítsa el jobbra (2).

A sütötepsi-szórófej bekattan a helyére.

Javítás

4.7 A hálózati kábel cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
A készülékek szabadon hozzáférhetők.

4.7.1 A hálózati kábel kihúzása

- Óvatosan mozgassa a hálózati kábelt fel és le, és húzza ki a csatlakozóaljzatból.

4.7.2 A hálózati kábel csatlakoztatása

FIGYELEM!

A főcsatlakozó túlmelegedése!

Tüzveszély

- Határozott mozdulattal csatlakoztassa a hálózati kábelt kattanásig.

Csatlakoztassa a hálózati kábel dugóját a csatlakozóaljzathoz, amíg a dugó hallhatóan a helyére nem kattan.

Javítás

4.8 A mosogatószeres rekesz fedelének cseréje

Emelőként egy kis csavarhúzót használhat.

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
Az ajtó nyitva van.
A mosogatószeres rekesz fedele nyitva van.

4.8.1 A mosogatószeres rekesz fedelének eltávolítása

1. Csúsztassa be a mosogatószeres rekesz fedelét 5 mm-rel.
2. Emelje fel a mosogatószeres rekesz fedelét a vezetősínek alsó részén, és emelje ki a fedelet a vezetősínek felső részén.
3. Távolítsa el a rugót.

4.8.2 A rugó behelyezése

1. Helyezze a rugó hosszabbik végét az adagoló rögzítő furatába (1).

1. Helyezze a rugó rövidebbik végét a mosogatószeres rekesz fedelének rögzítő furatába (2).
2. Nyomja be a fedelet az adagolóba (3).

4.8.3 A mosogatószeres rekesz fedelének felszerelése

1. Helyezze a mosogatószeres rekesz fedelét 5 mm-re a teljesen nyitott pozíció előtt a vezetősínekre az egyik oldalon. Enyhén nyomja le az ellenkező oldalt a vezetősínekbe.
2. Ellenőrizze a mosogatószeres rekesz fedelének működését.

Javítás

4.9 A szennyvízszivattyú fedelének cseréje

Követelmény:

Eltávolította a kosarat.
√ Eltávolította a szűrőket.→467

4.9.1 A szennyvízszivattyú fedelének eltávolítása

1. Merje ki a benne lévő vizet.

Szükség esetén használjon szivacsot.

1. Feszítse le a szivattyúfedelet egy kanállal, és fogja meg a keresztdarabnál fogva.

1. Szögben emelje fel befelé a szivattyúfedelet, és távolítsa el.

4.9.2 A szennyvízszivattyú fedelének telepítése

▶ Helyezze be a szivattyúfedelet (1), és nyomja le (2).

A szivattyúfedél bekattan a helyére.

Javítás

4.10 Az oldalpanel cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
A készülékek szabadon hozzáférhetők.
Szabadonálló készülékek: eltávolította a felső burkolatot.→461

4.10.1 Az oldalpanel eltávolítása

1. Távolítsa el a csavarokat az oldalpanelböl (1).

Ábra 1: Teljesen beépíthető

1. Döntse az oldalpanelt enyhén kifelé a felső részen (2).
2. Engedje le az oldalpanelt, és húzza ki az az alapcsatornából (3).

Javítás

4.10.2 Az oldalpanel telepítése

1. Helyezze az oldalpanelt az alapcsatornába (1).

Ábra 2: Teljesen beépíthető

1. Nyomja az oldalpanelt a készülékhez (2).
2. Rögzítse az oldalpanelt csavarokkal (3).

Javítás

4.11 A külső ajtó cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.

4.11.1 A külső ajtó eltávolítása

Távolítsa el a csavarokat az alábbi lépésekben leírt módon.

1. Nyissa ki az ajtót.
2. Távolítsa el a négy csavart.

Tartsa meg az ajtót az egyik oldalon.

Távolítson el két csavart.

4.11.2 A külső ajtó felhelyezése

Követelmény:

√ Az ajtószigetelést megfelelően pozicionálták és rögzítették a külső ajtó belsejére.
A zsanérok a külső ajtóban vannak.
1. Csukja be a belső ajtót anélkül, hogy becsapná.

1. Tolja a külső ajtót felfelé a kezelőpanel alá (1).

1. Nyomja a külső ajtót a belső ajtónak, és tartsa meg így (2).

4.

Tartsa meg az ajtót az egyik oldalon.

Javítás

Nyissa ki az ajtót, és rögzítse két csavarral (4 x 11 mm-es fémcsavarak).

1. Rögzítse a külső ajtót négy csavarral (4 x 11 mm-es fémcsavarok).

4.12 A kezelöpanel cseréje

Ha egy kezelőmodul meghibásodott, a teljes kezelőpanelt ki kell cserélni

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
√ Eltávolította a külső ajtót.

√ Eltávolította a külső ajtót (teljesen beépíthető / beépíthető).

4.12.1 A kezelőpanel eltávolítása

1. Válassza le az elektromos csatlakozókat és az alacsony szintű öblítőszer-érzékelőről a kezelőpanelen (1, 2).

1. Húzza ki a földelőkábelt (3) (opcionális).
2. Nyissa ki a készülék ajtaját.

3. Fogja meg a kezelöpanelt, hogy ne essen le.

4. Távolítson el hat csavart.

1. Távolítsa el a kezelöpanelt.

4.12.2 A kezelőpanel telepítése

Használjon 4 x 16 mm-es csavarokat.

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.13 Ajtórugók rögzítése

1. Távolítsa el a rugókötél-vezető fedelét.

1. 1. Nyissa ki résnyire az ajtót (1).

2. Rögzítse az alapcsatorna horonyába (2).

3. Lassan csukja be az ajtót (3).

A rugókötél automatikusan illeszkedik az ajtózsanérhoz.

Javítás

1. 1. Enyhén csukja be az ajtót (4).

2. Vigye hátra a hornyot, és engedje fel az ajtózsanért (5).

3. Nyissa ki az ajtót (6).

1. Ismételje meg a folyamatot a készülék másik oldalán.

Javítás

4.14 Lábburkolat cseréje

A lábak egyformák, és megcserélhetők.

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
√ Eltávolította a külső ajtót.
√ Eltávolította a külső ajtót (teljesen beépíthető / beépíthető).

4.14.1 A lábburkolat eltávolítása

1.

Helytelen eltávolítás.

Ha a lábburkolatot oldalt meglazítja és eltávolítja, megtörténhet, hogy letörik két konzol. Ha csak az egyik konzol sérül, az oldal cse-rélhető, mert a konzolok egyformák.

Javasoljuk, hogy helyezzen valamit a készülék elé oldalra, hogy könnyítsen a lábbal rendelkező lábburkolat terhelésén.

1. Nyúljon be a vezetőkbe (1) egy csavarhúzóval, és lefelé nyomással oldja ki a rögzítőket.

1. Emelje fel a panelt.

2. Elöre húzva távolítsa el a lábakat (1).

4.14.2 A lábburkolat felszerelése

1. Helyezze be a lábakat.
2. Illessze a lábburkolatot felülre (1), és nyomja le addig, amíg hallhatóan a helyére nem kattan (2).

4.15 Az alapburkolat cseréje

Az alapburkolat alul van az első részen.

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
√ Eltávolította a bútorlapot (opcionális).
√ Eltávolította a külső ajtót.
√ Eltávolította a külső ajtót (teljesen beépíthető / beépíthető).
√ Eltávolította a lábburkolatot (opcionális).→480

4.15.1 Az alapburkolat eltávolítása

1. Távolitson el két csavart (1).

1. Lazítsa meg a rögzítőelemeket (2).

2. Óvatosan döntse előre az alapburkolatot (1).

A modellsorozattól függően az EmotionLight csatlakozója még az alj-zathoz lehet rögzítve.

Válassza le a csatlakozót a rögzítőbütyöknél, és húzza hátrafelé (opcionális) (2).

4.15.2 Az alapburkolat felszerelése

- Az alapburkolat felszerelését fordított sorrendben végezze.

Javítás

4.16 A túlfolyó cseréje

A túlfolyó a készülék első részének alsó területén található.

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
A bútorlapot (opcionális) eltávolították.
√ Eltávolította a külső ajtót.
√ Eltávolította a lábburkolatot (opcionális).→480
√ Eltávolította az alapburkolatot.→481

4.16.1 Túlfolyó eltávolítása

Maradék viz

■ A lefolyótömlő eltávolítása után a maradék víz kifolyhat.

■ Fogja fel vagy szívja fel a vizet a medencéből egy fecskendővel.

1. Pattintsa ki a felső rögzítöt (1, 2).

1. Lazítsa meg a felső rögzítőelemet.

1. 1. Helyezzen be egy csavarhúzót a fémkonzol alá (1).

2. Gyengéden emelje fel a fémkapcsot (2).

1. Emelje fel a túlfolyót.

4.16.2 A túlfolyó felszerelése

A túlfolyó helytelen felszerelése következtében vízkár léphet fel! Helyezze be helyesen a túlfolyót a készülék aljára az alapcsatorna vezetőjébe. Pattintsa a túlfolyót megfelelően a helyére a felső részen.

1. 1. Helyezze el a túlfolyót (1).

2. Vigye a túlfolyót a zárhoz (2).

3. Nyomja a túlfolyót a zárvezetőbe (3).
4. Óvatosan helyezze be a túlfolyót (4).
5. Pattintsa be a túlfolyót (5).

1. Ellenőrizze a megfelelő beszerelést a bal és a jobb oldalon. 3. Ellenőrizze, hogy megfelelően a helyén van-e.

1. Pattintsa rá a bal és a jobb oldalon található fémkapcsot.

4.17 A belső ajtó cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.

4.17.1 A belső ajtó eltávolítása

1. Távolítsa el a csavarokat (1).
2. Felfelé húzva távolítsa el a belső ajtót (2).

1. Rögzítse az ajtózsanért csavarokkal.
2. Helyezzen egy belső ajtót az ajtózsanérra.
3. Rögzítse a belső ajtót csavarokkal.

4.17.2 A belső ajtó felszerelése

1. Hajlítsa a gumitömítést előre.
2. Vigye a belső ajtót a gumitömítés mögé.
3. Csukja be a belsö ajtót.
4. Hajlítsa a gumitömitést felfelé. Az oldalsó részek felfelé mutatnak.
5. Vigye az ajtózsanért felfelé.

Javítás

4.18 Az ajtózsanér cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
A készülékek szabadon hozzáférhetők.
√ Eltávolította az oldalpanelt.→472
√ Eltávolította a külső ajtót.
Eltávolította a belső ajtót.
√ Eltávolította a kezelőpanelt.→477
Megjavította az ajtórugókat.→478
√ Eltávolította a lábburkolatot.→480
√ Eltávolította az alapburkolatot.→481
√ Eltávolította a túlfolyót.→482

4.18.1 Az ajtózsanér eltávolítása

1. 1. Csavarhúzóval nyissa ki a rögzítöhorgot (1).
2. Húzza előre az ajtózsanért (2).

1. Válassza le az ajtózsanérról a földelő csatlakozást.

4.18.2 Az ajtózsanér felszerelése

Javítás

1. 1. Helyezze a zsanért a készülékre (1).

2. Tolja lefelé (2) a zsanért addig, amíg a készülékhez nem csatlakozik.

Egy hiányzó földelő csatlakozás hálózati feszültséget okozhat az ajtóban.

Hozza létre a földelő csatlakozást.

4.19 Az (also) gumitömítés cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
√ Eltávolította a külső ajtót.
√ Eltávolította az alapburkolatot.→481
√ Eltávolította a lábburkolatot (opcionális).→480
√ Eltávolította az ajtórugókat.
√ Eltávolította a kezelőpanelt.
√ Eltávolította a jobb alsó részen lévő kábelkötegtartót.

4.19.1 A gumitömítés eltávolítása

1. Távolítsa el a két rögzítőelemet az alsó gumitömítésre (1, 2).

1. Válassza le a túlfolyót.

1. Emelje fel a túlfolyót.

1. Távolítsa el az alsó gumitömítést a belső ajtóról.

4.19.2 A gumitömítés felhelyezése

1. Helyezze fel a tömitősapkákat a tömitőrúddal ellátott gumitömítés jobb és bal ol-dalára.

1. Helyezze a tömítősapkával ellátott gumitömítést a belső ajtóba.

2. Rögzítse a gumitömítést két rögzítőelemmel.

Javítás

4.20 A (felső) gumitömítés cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.

4.20.1 A gumitömítés eltávolítása

Távolítsa el a gumitömítést a belső keretböl.

4.20.2 Gumitömítés felhelyezése

A gumitömítést a felhelyezés előtt megfelelő hosszúságúra kell vágni. Ez 1750 mm a 81 cm magas készülékek, illetve 1850 cm a 86 cm magas készülékek esetén.

1. Készítse elő a megfelelő gumitömítést.
2. Biztosítsa a tömítőprofil helyes beszerelési pozícióját.

1. A fehér pontnak egy vonalban kell lennie a tömítőszalaggal.

A tömítés nem lehet hullámzó, és nem húzódhat a sarkoknál. A tömítést a végeken átlósan kell elvágni, és az elől lévő tartály aljába vezetni.

Állítsa a tömítés végét egyenesen előre a belső ajtó alatt. A tömítésnek a lehető legjobban a tartály oldalához kell nyomódnia.

Helyesen felhelyezett gumitömítés:

4.21 Az EmotionLight cseréje

Az EmotionLight az öblítőtartály külső részének felső felében van.

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
A készülékek szabadon hozzáférhetők.
√ Eltávolította a felső burkolatot (opcionális).
√ Eltávolította a jobb oldali panelt (opcionális).→472

4.21.1 Az EmotionLight eltávolítása

1. Válassza le hátul a rögzítőhorgot (1).

1. Felfelé húzva távolítsa el a tartót (2).
2. Húzza ki a csatlakozóból (a készülék elejének jobb alsó részén van).

1. Távolítsa el az elektromos csatlakozást a tápegységböl.

1. Távolítsa el az EmotionLight világítást a készülékböl.

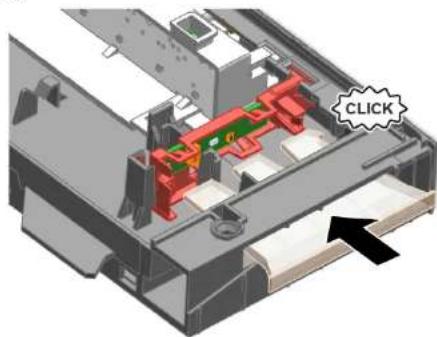

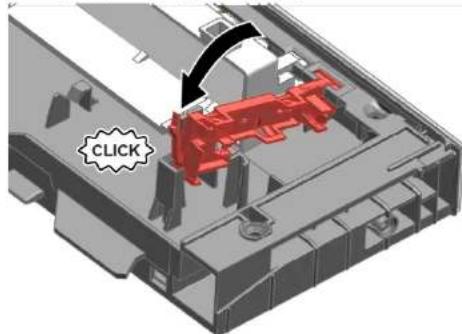

4.21.2 Az EmotionLight beszerelése

1. Helyezze a tartót az öblítőtartály vázába (1).

1. Pattintsa le a rögzítőhorgot (2).

3.

FIGYELEM!

Helytelen beszerelés!

Kábelsérülés az ajtózsánernél.

Helyezze a kábelt az ajtózsánerhez (a lemezpánt és az öblítőtartály között) úgy, hogy a mozgó alkatrészek ne károsítsák.

A kábelt a jobb alsó részre szerelje be.

1. Csatlakoztassa a csatlakozót.

Javítás

4.22 A TimeLight cseréje

A TimeLight világítást kizárólag egyben cserélje ki. A TimeLight modul az alapburkolat hátsó részéhez van rögzítve.

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
√ Eltávolította a lábburkolatot.→480
√ Eltávolította és megfordította az alapburkolatot.→481

4.22.1 A TimeLight eltávolítása

1. Hajlítsa a rögzítőelemeket (1) enyhén kifelé.

1. Húzza ki a TimeLight modult felfelé irányban a vezetőből (2).

4.22.2 A TimeLight beszerelése

1. Hajlítsa vissza a rögzítőelemeket (1).

1. Nyomja a TimeLight modult a vezetőbe (2).
2. Csatlakoztassa az elektromos csatlakozást.

Javítás

4.23 Gap Illumination világítás cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
Szétszerelte a külsö ajtót.
Eltávolította a kezelőpanelt.

4.23.1 Gap Illumination világítás eltávolítása

1. 1. Válassza le a rögzítőelemet (1).
2. Távolítsa el az elektromos csatlakozást a működtetőmodulból (2).

1. 1. Válassza le hátul a rögzítőhorgot (1).

2. Távolítsa el a fényszalagot (2).

1. 1. Válassza le a rögzítőhorgot (1).

2. Emelje fel a PCB-t a tartóval, és távolítsa el a működtetőmodul vázából (2)

4.23.2 Gap Illumination világítás beszerelése

1. Helyezze a PCB-tartót a működtetőmodul vázába.

1. Húzza meg addig, amíg egy kattanó hangot nem hall.

1. Szerelje be a fényszalagot, és húzza meg addig, amíg egy kattanó hangot nem hall.

1. Csatlakoztassa a vezetéket a működtetőmodulhoz.
