HASZNÁLATI ÚTMUTATÓ Madrid 170 BT BLAUPUNKT

A gombok kiosztása 157

Készülék ki-/bekapcsolása .....158

Némítás 158

Előlap levétele 158

Hangerösség beállítása....158

REG ki-/bekapcsolása 158

TA hangerősség 158

LOC ki-/bekapcsolása 158

Sztereó/monó mód 158

Hangjelzés ki-/bekapcsolása ..... 159

TERÜLET 159

EQ....159

Információk megjelenítése .... 159

Idő beállítása....159

Folyadékkristályos kijelző....159

Pótbemenet 159

Visszaállítás 159

Rádió kezelése....160

Rádió mód bekapcsolása 160

Sávszélesség kiválasztása 160

Rádiócsatorna kiválasztása ...... 160

Csatornák szkennelése és automatikus

elmentése....160

Csatornák kézi elmentése és az előre

beprogramozott csatornák előhívása . 160

RDS (Radio Data System) kezelése ...160

USB kezelése 162

TF kezelése 162

Bluetooth kezelése 163

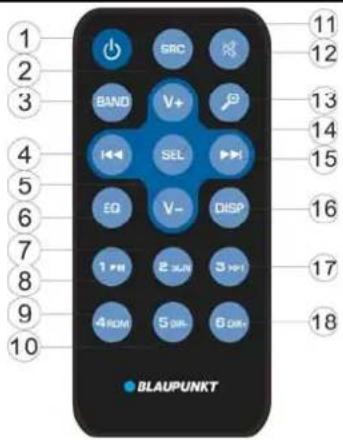

Távirányítás 166

Jellemzók....167

Hibák felismerése és elhárítása...168

Megfelelőségi nyilatkozat

A Blaupunkt Competence Center Car Multimedia-Evo Sales GmbH tanúsítja, hogy a készülék megfelel az alap és más követelményeknek, valamint a 2014/53/EK irányelv vonatkozó rendelkezéseinek.

A megfelelőségi nyilatkozat megtekinthető az alábbi honlapon: www.blaupunkt.com

2014/53/EK sz. Rádió- és távközlő végberendezésekre vonatkozó irányelv megfelelőségi nyilatkozata 2011/65/EU sz. RoHS irányelv megfelelőségi nyilatkozata

Garancia

A garanciális feltételek az alábbi honlapról tölthetőek le: www.blaupunkt.com

Garancia

Amennyiben garancia keretein belül történő javításra van szüksége, úgy az Ön országában ilyen szolgáltatást kínáló szervizpartnerekre vonatkozó információ az alábbi honlapon érhető el: www.blaupunkt.com

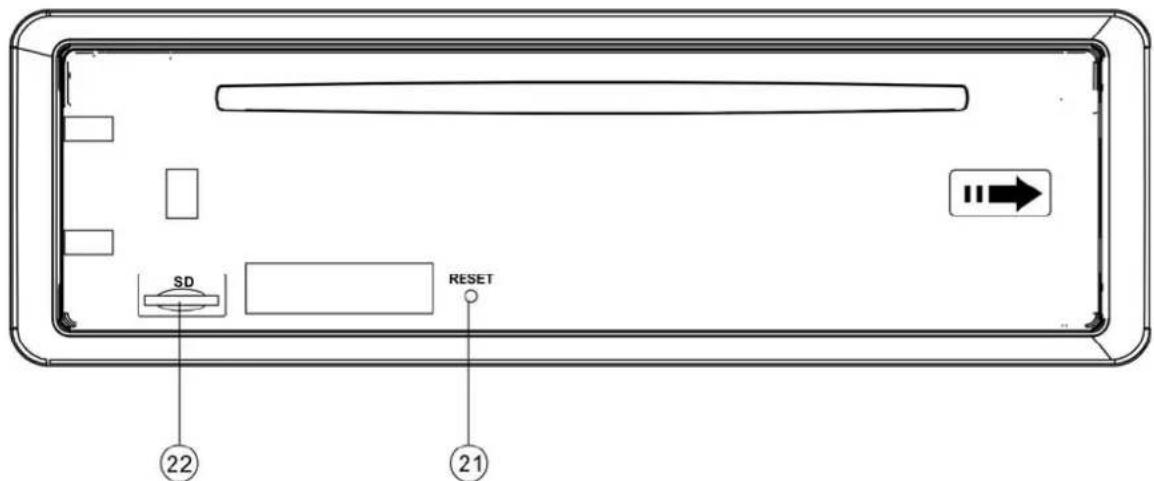

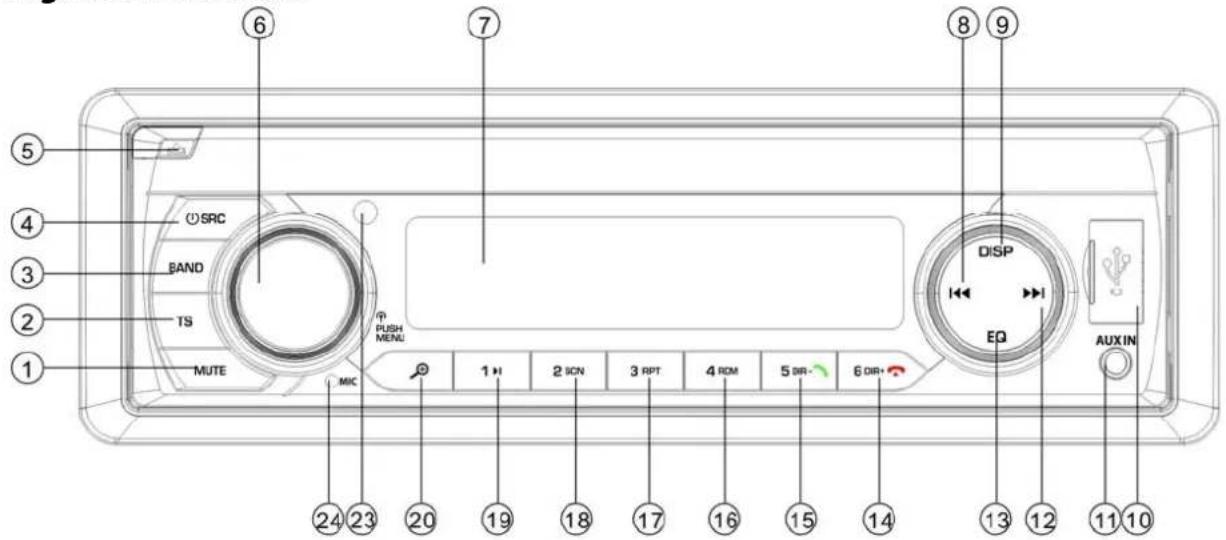

A gombok kiosztása

⑤ ④ ③ ② ① ⑥ ⑦ ⑧ ⑨ ⑧ SRC BAND TS MUTE R PUSH MENU MIC 1 H 2 I CN 3 RPT 4 ROM 5 DIR 6 DIR DISP EQ AUX IN ②4 ②3 ②0 ⑲9 ⑱8 ⑱7 ⑱6 ⑱5 ⑱4 ⑱3 ⑱2 ⑱1 ⑩10

SD RESET ②② ②①

1. MUTE gomb (némítás)

2. TS Gomb

3. BAND gomb (sávszélesség)

4. Ⓐ gomb/SRC (forrás)

5. ▲ "gomb (előlap kioldása)

6. VOL/MENÜ gomb (hangerő/menü)

7. LCD kijelző

8. gomb (KERESÉS LEFELÉ)

9. DISP "gomb (kijelző)

10. USB csatlakozó

11. AUX-IN csatlakozó

12. ▶▶▼ gomb (KERESÉS FELFELÉ)

13. Hangszínszabályozó gomb (EQ)

14. 6 DIR+/ "gomb *)

15. 5 DIR-/^"gomb *)

16. 4 RDM "gomb (véletlenszerű keresés)

17. 3 RPT"gomb (ismétlés)

18. 2 SCN "gomb (szkennelés)

19. „1▶IY gomb

20. gomb (MP3 fájlok keresése)

21. RESET gomb (visszaállítás)

22. TF kártya foglalat

23. INFRAVÖRÖS ÉRZÉKELŐ

24. MIKROFON

Indítsa el a készüléket a (4) kapcsológomb megnyomásával. A rendszer elindul. A készülék kikapcsolásához a (4) gombot tartsa lenyomva 2 másodpercig.

NÉMÍTÁS

Az audió kimenet némításához nyomja meg röviden a MUTE (1) gombot. A hang helyreállításához ismételten nyomja meg a gombot.

ELÓLAP LEVÉTELE

A levehető előlap kivételéhez nyomja meg a kioldógombot (5).

HANGERÖSSÉG BEÁLLÍTÁSA

A keresett hangbeállítás kiválasztásához röviden nyomja meg a MENU gombot (4). A hangbeállítási menüt az alábbi sorrendben lehet előhívni:

-BASS-TRE-BAL-FAD-EQ-XBASS-BEEP-

DX-STEREO-CLOCK-AREA

TRE: Magas hangok

BAL: Balansz

FAD: Fader

EQ: Hangszínszabályozó

DX: Távolság

Az audió gomb (19) elforgatása teszi lehetővé a megfelelő hangminőség beállítását.

Az RDS menü előhívásához 2 másodpercig tartsa lenyomva a MENU gombot (4) - lásd:

AF-TA-TA VOL-REG-EON

AF: Alternatív frekvenciák

TA: Közlekedési információk

TA VOL: Közlekedési információk hangereje

EON: Más rádióállomások

programjaira vonatkozó információ (Enhanced Other Network)

EQ (Hangszínszabályozó)

Az EQ gomb rövid megnyomása az alábbi, előre beprogramozott EQ módok kiválasztását teszi lehetővé:

Az XBASS funkció bekapcsolásához az EQ gombot tartsa lenyomva 2 másodpercig. A funkció kikapcsolásához ismételje meg a fenti lépést.

Hangjelzés ki-/bekapcsolása (BEEP):

Az autórádió két hangjelzési móddal van ellátva. A hangerősség szabályozó gomb segítségével válasszon a módok között.

- bekapcsolt hangjelzés (Beep on): Mindegyik gomb lenyomását hangjelzés kíséri.

- kikapcsolt hangjelzés (Beep off): Egyik gomb lenyomása sem eredményez hangjelzést.

LOC/DX:

Az audió gomb (6) elforgatása ebben a menüpontban a lokalizáció be-/kikapcsolását eredményezi. A LOC módban működő készülék rádiócsatornák keresésekor lecsökkenti az érzékenységet. Ez azt eredményezi, hogy csak a jó minőséget biztosító állomások kerülnek felismerésre. Mindegyik rossz minőségű állomást figyelmen kívül hagy a készülék. A LOC módban működő készülék rádiócsatornák keresésekor lecsökkenti az érzékenységet. Ez azt eredményezi, hogy nagyobb mennyiségű rádiócsatornát fog felismerni a rendszer.

SZTEREÓ/MONÓ: Az audió gomb (6) elforgatása ezen a funkción belül a SZTEREÓ és MONÓ módok kiválasztását teszi lehetővé. SZTEREÓ módban az FM sávon belül sztereó jel fogadható. MONÓ módban a sztereó rádióállomásokat a készülék monóra konvertálja. Némelyik

esetben, amikor a jelerősség gyenge, a MONÓ módba való átkapcsolás lehetővé teszi az interferencia lecsökkentését.

ÓRA

Az óra menüpont (CLOCK) a SEL menüben található. 12 és 24 órás mód választható ki. Figyelem: Amennyiben az EUR (USA vagy LAT) régiót választja ki az AREA menüben (földrajzi elhelyezés), úgy az óra automatikus 24(12) órás formátumra vált. Amennyiben az EUR (USA vagy LAT) régióban 12(24) órás formátumot szeretnénk használni, úgy szükséges lesz az óra ismételt beállítása.

TERÜLET (AREA):

Az AREA menüpontban választható ki az EUR/USA/LAT régió.

TA hangerősség: Ez a funkció teszi lehetővé a közlekedési információk minimális hangerejének beállítását. A beállítható értékek intervalluma: 10-43. Az alapértelmezett érték: 21. A hangerősség szabályozóval lehet a közlekedési információ hangerejét beállítani.

REG ki-/bekapcsolása

Az AF funkció bekapcsolása után vehető igénybe a SEL menü a földrajzi régió mód ki-/bekapcsolása érdekében a REG menüpontban. Némelyik rádióállomás időközönként normálról regionálisra módosítja az adást. A földrajzi régió bekapcsolása esetén az éppen lejátszott csatorna nem kerül módosításra.

EON ki-/bekapcsolása

Az EON funkciót a SEL menüben lehet ki- és bekapcsolni. Az EON funkció alapértelmezett beállításként be van kapcsolva.

INFORMÁCIÓK MEGJELENÍTÉSE

Az aktuális idő 5 másodpercen át tartó kivetítéséhez a DISP gombot (9) nyomja meg. Az idő lejárata után a kijelző visszaáll a kivetített információra.

IDŐ BEÁLLÍTÁSA

(1) Kézi beállítás:

A DISP gombot tartsa lenyomva 2 másodpercig. Az időt jelző érték villogni kezd. Nyomja meg a ▶gombot a megfelelő idő beállításához. A percek megváltoztatásához röviden nyomja meg a DISP gombot. A kívánt percérték beállításához a ▶goró is használható. A jóváhagyáshoz ismét nyomja meg a DISP gombot.

(2) Idő szinkronizálása az RDS állomásnak megfelelően:

RDS állomások vételét teszi lehetővé, melyek jó minőségű adással rendelkeznek (az AF szimbólum nem villog az LCD kijelzón). Néhány perccel később az idő szinkronizálásra kerül a rádióállomás által sugárzott idővel. (Figyelem: Némelyik RDS állomás nem rendelkezik ezzel a funkcióval).

FOLYADÉKKRISTÁLYOS KIJELZŐ

Az aktuális frekvencia, valamint a bekapcsolt funkciók kivetítését teszi lehetővé.

PÓTBEMENET

A készülék az AUX IN (11) csatlakozó segítségével összeköthető egy hordozható zenelejátszóval. Az AUX funkció elindításához az SRC gombot nyomja meg a külső jelforrás csatlakoztatását követően.

VISSZAÁLLÍTÁS

A RESET gomb (21) egy toll végével, vagy egy vékony fémdarabbal nyomható be.

A RESET gomb az alábbi helyzetekben használandó:

- A készülék első beszerelése után, az

összes vezeték csatlakoztatását követően.

• Amennyiben nem működnek a funkciós gombok.
• A kijelző hibára utaló jelzést mutat.

Figyelem: A RESET gomb (21) megnyomása nem állítja helyre a munkamenet. Az előlapon található csatlakozó tisztításához használjon izopropil-alkohollal átitatott pamut vattát.

A RÁDIÓ KEZELÉSE

• RÁDIÓ MÓD BEKAPCSOLÁSA

A rádió mód kiválasztásához nyomja meg az SRC (4) gombot. A kijelzón a rádió mód, valamint a memóriában elmentett csatorna és annak frekvenciája fog megjelenni.

• SÁVSZÉLESSÉG KIVÁLASZTÁSA

A rádió mód bekapcsolása után nyomja meg a BAND (3) gombot a kívánt sávszélesség kiválasztásához.

A sávszélességet az alábbi sorrendben lehet megváltoztatni:

$$ \rightarrow \mathrm{FM} 1 \rightarrow \mathrm{FM} 2 \rightarrow \mathrm{FM} 3 \rightarrow \mathrm{MW} 1 (\mathrm{AM} 1) \rightarrow \mathrm{MW} 2 (\mathrm{AM} 2) $$

• RÁDIÓCSATORNA KIVÁLASZTÁSA

Az automatikus keresés beindításához a ▶▶ (12) vagy a ◀◀ (8) gombot nyomja meg. A rádió automatikusan kikeresi az állomást (felfelé és lefelé). A gombot tartsa lenyomva 2 másodpercig, amíg a kijelzón megjelenik a MANUAL" (kézi mód) felirat. Ezt követően lehetséges a frekvencia manuális beállítása. Ebből

Ebben a módban lehetséges a frekvencia lépésszerű beállítása (felfelé és lefelé) egészen a rádióállomás megtalálásáig. Amennyiben 5 másodpercen át a két gomb közül egyik sem kerül megnyomásra, úgy a rádió automatikus keresésre áll vissza, a

kijelzón pedig az AUTO" felirat jelenik meg.

• CSATORNÁK SZKENNELÉSE ÉS AUTOMATIKUS ELEMENTÉSE

- Automatikus mentés

- Ahhoz, hogy a rádió megkezdje az állomások keresését 87,5 MHz-től és leellenőrizze a jelerősséget, a TS gombot (2) tartsa lenyomva 2 másodpercig. Ezt követően a néhány legerősebb jellel rendelkező állomás elmentésre kerül az FM3 sávszélességgel kapcsolatos gombok alapértelmezett számai alatt. A keresés első ciklusa LOCAL (lokális) módban történik és a legerősebb jellel rendelkező állomásokat azonosítja be. Amennyiben a rádió 6 állomásnál kevesebbet talál, úgy elindul egy második keresési ciklus is kikapcsolt lokális funkcióval (LOCAL OFF).

- Programok szkennelése

Az előzetesen beállított állomások szkenneléséhez röviden nyomja meg a TS (2) gombot. A rádió 5 másodpercre megáll az adott, előzetesen beállított számnál, némítás nélkül.

- CSATORNÁK KÉZI ELEMENTÉSE ÉS AZ ELŐRE BEPROGRAMOZOTT CSATORNÁK ELŐHÍVÁSA

Az adott csatorna elindításához tartsa lenyomva a rádió memóriájában elmentett csatornákhoz (1-6) rendelt gombok egyikét. Az éppen lejátszott csatorna az adott numerikus gomb alatt kerül elmentésre. Az adott csatorna lejátszásához röviden nyomja meg a beprogramozott csatorna (1-6) gombját.

RDS (RADIO DATA SYSTEM) KEZELÉSE

- Az RDS módot a főmenü AF pontjában kell beállítani. Az AF funkció be-/kikapcsolásához forgassa el az audió gombot.

Az AF funkció bekapcsolásakor a kijelzőn mindig az AF"szimbólum jelenik meg.

RDS állomás lejátszásakor az állomás neve kerül kivetítésre.

Amennyiben a rádióállomás jelerőssége lecsökken, úgy az AF"szimbólum villogni villogni kezd.

Sürgösségi adás fogadásakor a kijelzön az ALARM” felirat jelenik meg, a hangerösség pedig automatikusan az előzetesen beprogramozott kiinduló értékre módosul - amennyiben a hangerösség minimális szintre lett beállítva.

- Regionális programok kezelése

Bekapcsolt AF funkció mellett a főmenü REG pontjában. A hangerősség szabályozóval be- és kikapcsolható a REG funkció. Az AF funkció kikapcsolása után nem kapcsolható ki a REG funkció. Némelyik rádióallomás időközönként normálról regionálisra módosítja az adást. A földrajzi régió bekapcsolása esetén az éppen lejátszott csatorna nem kerül módosításra. A földrajzi régió kikapcsolása után át lehet kapcsolni a regionális adóallomásból sugárzott csatornára.

- Közlekedési információk hallgatása

A hangerősség szabályozó főmenü TA pontjában történő elforgatása lehetővé teszi a TA funkció be- és kikapcsolását. A

TA funkció bekapcsolása lehetővé teszi közlekedési információk fogadását:

Amennyiben a készülék CD (MP3) vagy AUX módban működik, úgy ideiglenesen átkapcsol rádió módba.

Amikor az EON funkció közlekedési információt talál más rádióállomáson a készülék ideiglenesen átkapcsol az EON funkcióval kapcsolatos állomásra.

Amennyiben az aktuális hangerősség nem éri el a küszöbértéket, úgy az megemelésre kerül.

A TA funkció bekapcsolása a TA funkció egy szegmensre történő bekapcsolását eredményezi. TP állomás vételekor a TP

funkció egy szegmensre indul el.

TA blokkoló funkció

A TA funkció STOP-ra állítása megszünteti az aktuális közlekedési információk vételét (TA pozíció az RDS menüben - amennyiben:

semmilyen TA állomás nem kerül lejátszásra, kizárólag be-/kikapcsolás funkcióval rendelkezik. TA állomás vételekor a menü megfelelő TA pontjában megjelennek a bekapcsolás/stop/kikapcsolás funkciók). Ez nem okozza azonban a TA mód bekapcsolását.

Előfordulhat, hogy a készülék átkapcsol EON TA módba, amikor az EON TA információk már fogadásra kerültek az éppen kiválasztott rádióállomástól, a rádió pedig átkapcsolt arra az adott EON állomásra, azonban a nagy távolságra való tekintettel már nem lehetséges a jel vétele. Ilyen esetben a rádió visszakapcsolja az éppen hallgatott csatornát. A fenti példa egy olyan helyzetet mutat be, melyben a felhasználó a nem megfelelő programot hallgatja, vagy a hang pillanatnyi némítására került sor. Az RDS funkció által felhasznált adatok a következők: PI, PS, AF, TP, TA, EON és PTY.

PS: Program neve

Az adóállomás neve alfanumerikus jelekkel kifejezve.

AF: Alternatív frekvenciák

Ugyanazt a programot sugárzó adóállomások frekvenciájának listája.

TP: Közúti információt tartalmazó programok beazonosítása

Közúti információt sugárzó állomások azonosító adatai.

TA: Közúti információk beazonosítása

Közúti információk sugárzását vagy hiányát jelölő azonosító információk.

EON: Más rádiócsatornák programjaira vonatkozó információk

PI, AF, TP, TA, stb. funkcióban sugárzott

információk, melyek a jelenleg hallgatott állomástól eltérő csatornák programjaira vonatkoznak.

USB LEJÁTSZÓ KEZELÉSE

Az USB csatlakozó (10) az előlapon található. USB eszközök (10) csatlakozására szolgál.

USB eszköz csatlakoztatása után a készülék kikeresi az azon megtalálható MP3/WMA fájlokat és elindítja a lejátszást.

Amennyiben az USB eszköz már csatlakoztatásra került, úgy az SRC gombot (4) nyomogassa egészen addig, amíg a kijelzón meg nem jelenik az USB mód.

FÁJLOK KIVÁLASZTÁSA

A(8) vagy a (12) gombot nyomja meg az előző vagy következő fájlhoz való lépéshez. A kijelzőn megjelenik a fájl száma.

A fájl előre vagy hátratekeréséhez a ▶▶ (12) vagy ◀◀(8) gombot nyomja meg. Az adott gomb elengedésekor indul el a lejátszás.

LEJÁTSZÁS SZÜNETELTETÉSE

A lejátszás szüneteltetéséhez a gombot (19) nyomja meg. A zenelejátszás folytatásához ismételten nyomja meg a gombot.

MINDEGYIK FÁJL ÁTTEKINTŐ LEJÁTSZÁSA

Mindegyik fájl első néhány másodpercének lejátszásához az SCN gombot (18) nyomja meg. A gomb ismételt megnyomása megállítja az áttekintő lejátszást és elindítja a normál lejátszást.

ISMÉTLÉS FUNKCIÓ

Három ismétlési funkció létezik:

RPT all---RPT folder---RPT one (magyarul: Mindegyik ismétlése -> Mappa ismétlése -> Egy fájl ismétlése)

Az egyik opció kiválasztásához a RPT (17) gombot nyomja meg.

RPT all: Mindegyik fájl ismétlése.

RPT folder: A mappában található mindegyik fájl ismétlése.

RPT one: Egy zeneszám ismétlése.

MINDEGYIK FÁJL VÉLETLENSZERÜ LEJÁTSZÁSA

Mindegyik fájl véletlenszerű lejátszásához az RDM gombot (16) nyomja meg. A gomb ismételt megnyomása kikapcsolja a véletlenszerű lejátszást.

MAPPA KIVÁLASZTÁSA FEL/LE

A DIR- (15) vagy a DIR+ (14) gombot nyomja meg

a mappák közötti mozgáshoz. Amennyiben az MP3 fájlokat tartalmazó lemezen nincsenek mappák, úgy a DIR- (15) és DIR+ gombok (14) nem fognak semmilyen funkciót elindítani.

FÁJLOK KIVÁLASZTÁSA AZ AS/PS GOMBBAL

Nyomja meg az AS gombot. Ezzel elindítja a a fájl számának keresése" módot. Forgassa el a gombot (6) a fájl megfelelő számának kiválasztásához, majd a forgatógombot (6) megnyomva hagyja jóvá. A készülék megkeresi a kiválasztott fájlt és elindítja a lejátszást. Lehetséges a fájlok keresése közvetlenül a numerikus gombok megnyomásával:

M1-M6: 1-6

BAND (SÁVSZÉLESSÉG): 7

◀:8

▶▶|: 9

DISP: 0.

A fájl számának kiválasztása után a készülék néhány másodpercet vár a forgatógombra (6). Néhány másodperc eltelte után a készülék kikeresi az adott fájlt még akkor is, ha a forgatógomb (6) nem kerül megnyomásra.

Figyelem:

1. A készülék kizárólag a Microsoft által jóváhagyott sztenderd USB eszközöket ismeri fel.
2. Az USB MP3 lejátszó nem sztenderd készülék, ami azt jelenti, hogy különböző cégek és modellek különböző szabványoknak megfelelően működnek. Ebből az okból kifolyólag készülékünk nem képes mindegyik MP3 lejátszó kezelésére.
3. Amennyiben elemmel (akkumulátorral) ellátott MP3 lejátszót csatlakoztat, úgy az elemet először ki kell venni a lejátszóból, melyet csak ezután lehet csatlakoztatni az USB porthoz. Ellenkező esetben az elem felrobbanhat.

FIGYELEM

A készülékhez ne csatlakoztasson fontos adatokat tartalmazó USB háttértárolót. A lejátszó nem megfelelő kezelése adatveszteséggel járhat. Az ilyen módon elvesztett adatokért cégünk nem vállal felelősséget.

TF KEZELÉSE

A készülék előlapján egy TF foglalat (22) található.

TF kártya behelyezése után a készülék kikeresi az azon megtalálható MP3/WMA fájlokat és elindítja a lejátszást. Ez ugyanúgy történik meg, mint a már fent részletezett MP3/WMA módban történő lejátszás.

Amennyiben más forrás van bekapcsolva, úgy az SRC gomb (4) megnyomása lehetővé teszi az SD mód bekapcsolását.

TÁMOGATOTT FORMÁTUMOK

MP3/WMA

A készülék az alábbi formátumú MP3/WMA (Windows Media Audio) fájlokat kezeli:

Sztenderd	Adatküldési sebesség (kB/s)	Támogat ott módok
MPEG1 Audio Layer 3 (44,1 kHz)	32, 48, 64, 96, 128, 192, 256, 320	Sztereó
Windows Media Audio (44,1 kHz)	64, 96, 128, 192	Sztereó

(nemAz USB mód támogatja:

1. Mappák: Max. 500
2. Fájlok Max. 999
3. Mappák mélysége: 8 szint
4. Méret: 32 GB

FIGYELEM

A készülékhez ne csatlakoztasson fontos adatokat tartalmazó USB háttértárolót vagy TF kártyát. Ezen felül ne játsszon le olyan CD-R/RW lemezt, mely fontos fájlokat tartalmaz. A lejátszó nem megfelelő kezelése adatveszteséggel járhat. Az ilyen módon elvesztett adatokért cégünk nem vállal felelősséget.

BLUETOOTH KEZELÉSE\*)

- KÉSZÜLÉKEK PÁROSÍTÁSA MÓDBAN

ELÓZETES BLUETOOTH

(i) A Bluetooth mód használata előtt győződjön meg arról, hogy a mobiltelefonja is kezeli-e a Bluetooth funkciót.
(ii) Különböző mobiltelefonok más-más jelerősséggel rendelkeznek. Ajánlott, hogy a mobiltelefon, valamint a készülék közötti távolság ne haladja meg a 3 métert, mely a legjobb kapcsolati minőséget biztosítja. A mobiltelefon és a készülék közé ne helyezzen fém tárgyat vagy más akadályt.

- PÁROSÍTÁS

1) A mobiltelefonon válassza ki

2) a Bluetooth menüpontot. (A Bluetooth kapcsolatok kezelésére vonatkozó utasításokat a telefon használati útmutatója tartalmazza).
2) A telefonon megjelenített találati listán szerepelnie kell a CAR KIT" (autórádió) feliratnak.

Válassza ki a BP 170 BT"opciót, majd üsse be a jelszót: 0000". Amennyiben a készülék jelszót fog kérni.

3) A készülékek sikeres csatlakozását követően az LCD kijelzőn megjelenik a BT felirat.

- Bejövő hívás fogadása/elvetése

A bejövő hívás fogadásához nyomja meg a gombot. A gomb megnyomása a hívás elvetését eredményezi.

• A beszélgetés befejezése

A beszélgetés befejezéséhez nyomja meg a gombot.

- A telefonkönyv/ a beérkező/kimenő/ nem fogadott hívások megtekintése (Androidos és iPhone telefonok esetében)

Nyomogassa az SRC gombot addig, amíg a kijelzőn meg nem jelenik a „PHONE” (telefon) felirat. Nyomja meg a gombot ahhoz, hogy a kijelzőn megjelenjen a BOOK” (telefonkönyv) felirat. A gomb következő lenyomásával az alábbi opciók választhatók ki:

BOOK---RECEIVED---DIALED---MISSED--PHONE (Telefonkönyv -> Fogadott-> Kimenő -> Nem fogadott -> Telefon)

A ▶▶ vagy ◀◀ gomb megnyomása az adott menühöz rendelt telefonszámok megjelenítését eredményezi.

Figyelem: Az első párosítást követően a telefonon megjelenik az autórádióval való csatlakozásra vonatkozó információ. Ezt jóvá kell hagyni a YES" (Igen) gomb megnyomásával.

(Figyelem: Fontos, hogy a telefonszám a telefon memóriájában legyen elmentve és ne a SIM kártyán).

- Hívás indítása

1) Hívás indítása a telefonszám kézi bevitelével.

Nyomogassa az SRC gombot addig, amíg a kijelzón meg nem jelenik a PHONE" (telefon)

(telefon) felirat. Tartsa lenyomva a

gombot. Az LCD képernyő teljesen üres lesz. Ezt követően adja meg a kívánt telefonszámot, majd a jóváhagyásához nyomja meg a gombot. (Figyelem: Hibás telefonszám beütésekor a nem

megfelelő számok törléséhez a

gombot használja.)

Az előlapon 1-6-ig találhatók meg számok, valamint 0/7/8/9 gombok, melyekhez a következő funkciók lettek hozzárendelve:

*: A gombot (5) tartsa lenyomva 2 másodpercig.

: A gombot (6) tartsa lenyomva 2 másodpercig.

1) Ismételt hívásindítás

Nyomogassa az SRC gombot addig, amíg a kijelzón meg nem jelenik a PHONE" (telefon)

(telefon) felirat. Az utolsó telefonszám ismételt kiválasztása érdekében tartsa lenyomva 2 másodpercig a gombot.

2) Hívásindítás a telefonkönyv/ a

beérkező/ kimenő/ nem fogadott hívások listáján szereplő számra (Androidos és iPhone márkájú telefonok esetében)

- Navigáljon a Telefonkönyv/ a beérkező/ kimenő/ nem fogadott hívások ellenőrzése" opcióhoz, majd válassza ki a keresett telefonszámot. Az adott szám kiválasztásához nyomja meg a gombot.

Figyelem: Amennyiben az Ön telefonja két (2) SIM kártyát tartalmaz, úgy a hívás indításakor az előlap segítségével mindig az alapértelmezett kártya kerül kiválasztásra (vagy minden alkalommal kérni fogja a rendszer annak a kártyának a meghatározását, melyről a hívást el szeretné indítani).

- A hívás átadása a mobiltelefon és a készülék között

Beszélgetés közben a gomb (20)

megnyomásával átadható a beszélgetés a telefon és a rádió között.

- Hang küldése Bluetoothon keresztül (A2DP funkció)

Nyomogassa az SRC (4) gombot addig, amíg a kijelzón meg nem jelenik a „PHONE” (telefon) felirat. Ezt követően indítsa el a zenelejátszást a telefonon. A hangot a készülék hangszórói fogják

lejátszani. A zenelejátszás megállítása/elindítása érdekében nyomja meg az előlapon található ▶gombot (19). A következő/előző zeneszám kiválasztásához nyomja meg a ▶(12) vagy a ◀gombot (8).

Bluetooth csatlakoztatása/megszakítása

Tartsa lenyomva 2 másodpercig az SRC gombot a Bluetooth

bekapcsolásához/kikapcsolásához.

1 2 3 4 5 6 7 8 9 10 SRC BAND V+ SEL EQ V- DISP 1 MHz 2 kHz 3 GHz 4 ROM 5 GHz 6 GHz BLAUPUNKT 11 12 13 14 15 16 17 18

FUNKCIÓS ÉS VEZÉRLŐ GOMBOK

1. ⏻: Készülék be-/kikapcsolása

2. VOL+: Hangerő növelése

3. BAND: M1/FM2/FM3/MW1/MW2 sávszélességek kiválasztását teszi lehetővé RÁDIÓ módban.

4. : RÁDIÓ módban: Nyomja meg röviden a visszalépéshez. Nyomja meg és tartsa lenyomva a manuális kikapcsoláshoz.

MP3/WMA módban: Nyomja meg röviden az előző fájl lejátszásához.

Nyomja meg és tartsa lenyomva a gyors tekeréshez.

1. VOL- : Hangerő csökkentése

2. EQ: Hangszínszabályozó gomb.

3. 2 SCN: RÁDIÓ módban: 2. szám Lásd 11. oldal - ÁLLOMÁSOK EL MP3/WMA módban: Nyomja meg a SZKENNELÉS funkció bekapcsolásához/kikapcsolásához.

4. 1 ▶RÁDIÓ módban: 1. szám Lásd 11. oldal - ÁLLOMÁSOK ELMEM MP3/WMA módban: Nyomja meg a lejátszás szüneteltetéséhez/elindításához.

5. 4 RDM: RÁDIÓ módban: 4. szám Lásd 11. oldal - ÁLLOMÁSOK EL MP3/WMA módban: véletlenszerű lejátszás bekapcsolása/kikapcsolása.

6. 5 DIR-: RÁDIÓ módban: 5. szám Lásd 11. oldal - ÁLLOMÁSOK ELEMENTÉSE. MP3/WMA módban: Nyomja meg a gombot az előző mappába való visszalépéshez.

Bluetooth módban ↘ gombként működik. *)

1. SRC: SRC funkció (hangforrás).

2. Nyomja meg a hang elnémításához/lejátszásához.

3. RÁDIÓ módban: TS funkció (lásd 11. oldal).

MP3/WMA módban: A keresési funkcióért felel. (Lásd 12. BT módban: A 14. oldalon részletezett funkcióért felel: h Ugyanolyan, mint a MENU gomb. (Lásd 9. oldal).

1. SEL: Ugyanolyan, mint a MENU gomb. (Lásd 9. oldal).

2. ▶▶ RÁDIÓ módban: A funkció kikereséséhez nyomja meg röv funkció kézi kikereséséhez tartsa lenyomva.

ÁLTALÁNOS INFORMÁCIÓK

Tápellátási követelmények: 12 V egyenáram, negatív földelés

Tartóelem mérete: 178 (szél.) x 97 (mély.) x 50 (mag.)

Hangszínszabályozás

• Mély (100 Hz-nél): ±10 dB
• Magas (10 kHz-nél): ±10 dB
• Maximális kimeneti teljesítmény: 4X40 W
• Áramfelvétel: 10 A (max.) (normál áramellátású verzióra vonatkozik)

RADIO

	FM
Frekvenciatartomány	87,5 - 108 MHz
IF		10,7	MHz
Érzékenység (S/N=30 dB)	4 μV
Sztereó csatorna-elválasztás		>25 dB
	AM (MW)
Frekvenciatartomány		522 - 1620 kHz
IF		450 kHz
Érzékenység (S/N=20 dB)		36 dBuV

Az ellenőrzölista átnézése előtt ellenőrizze le a vezetékek csatlakozását. Amennyiben az ellenőrzölista átnézése után még mindig hibát észlel, úgy vegye fel a kapcsolatot a cég legközelebbi képviselőjével.

Tünet	Ok	Megoldás
Nincs áramellátás.	A gépjármű gyújtása nem lett bekapcsolva.	Amennyiben a készülék a gépjármű segéd-áramkörére lett kötve és a motor nincs fordulaton, úgy fordítsa el a kulcsot ACC” helyzetbe.
	Kiégett biztosíték. Cserélje ki a biztosítékot.
A lemezt nem lehet behelyezni vagy kivenni.	A foglalatban már van egy lemez.	Vegye ki a lemezt, majd csak ezután helyezze be a következőt.
	A lemez nem megfelelő helyzetben lett kiadva.	Helyezze be a lemezt úgy, hogy az felirattal felfelé legyen.
	A lemez nagyon szennyezett vagy sérült.	Tisztítsa meg a lemezt vagy próbáljon meg egy másikat behelyezni.
	Túl magas hőmérséklet uralkodik a gépjárműben.	Hútse le a gépjárművet, vagy várja meg amíg a környezet hőmérséklete visszaáll a normális szintre.
	Lecsapódott pára van jelen.	Hagyja kikapcsolva a lejátszót kb. 1 órára, majd próbálja meg ismét.
Nincs hang.	A hangerő minimumra van állítva.	Állítsa a hangerőt a kívánt szintre.
	A vezetékek nem megfelelően lettek csatlakoztatva.	Ellenőrizze le a vezetékeket.
Torzított hang.	A készülék rögzítési szöge meghaladja a 30 fokot.	Állítsa be a dőlésszöget úgy, hogy az 30 foknál kisebb legyen.
	A lemez nagyon szennyezett vagy sérült.	Tisztítsa meg a lemezt vagy próbáljon meg egy másikat behelyezni.
Az irányító gombok nem működnek.	A beépített mikroprocesszor a zaj miatt nem megfelelően működik.	Nyomja be a visszaállítás (RESET) gombot.Az előlap nem megfelelően lett rögzítve.
A rádió nem működik. A rádióallomások automatikus kiválasztása nem működik.	Nincs antenna csatlakoztatva.	Megfelelő módon rögzítse az antenna vezetékét.
	A jelerősség túl gyenge.	Állítsa be kézzel a rádióallomást.

Ovládání 171
