MODE D'EMPLOI Madrid 170 BT BLAUPUNKT

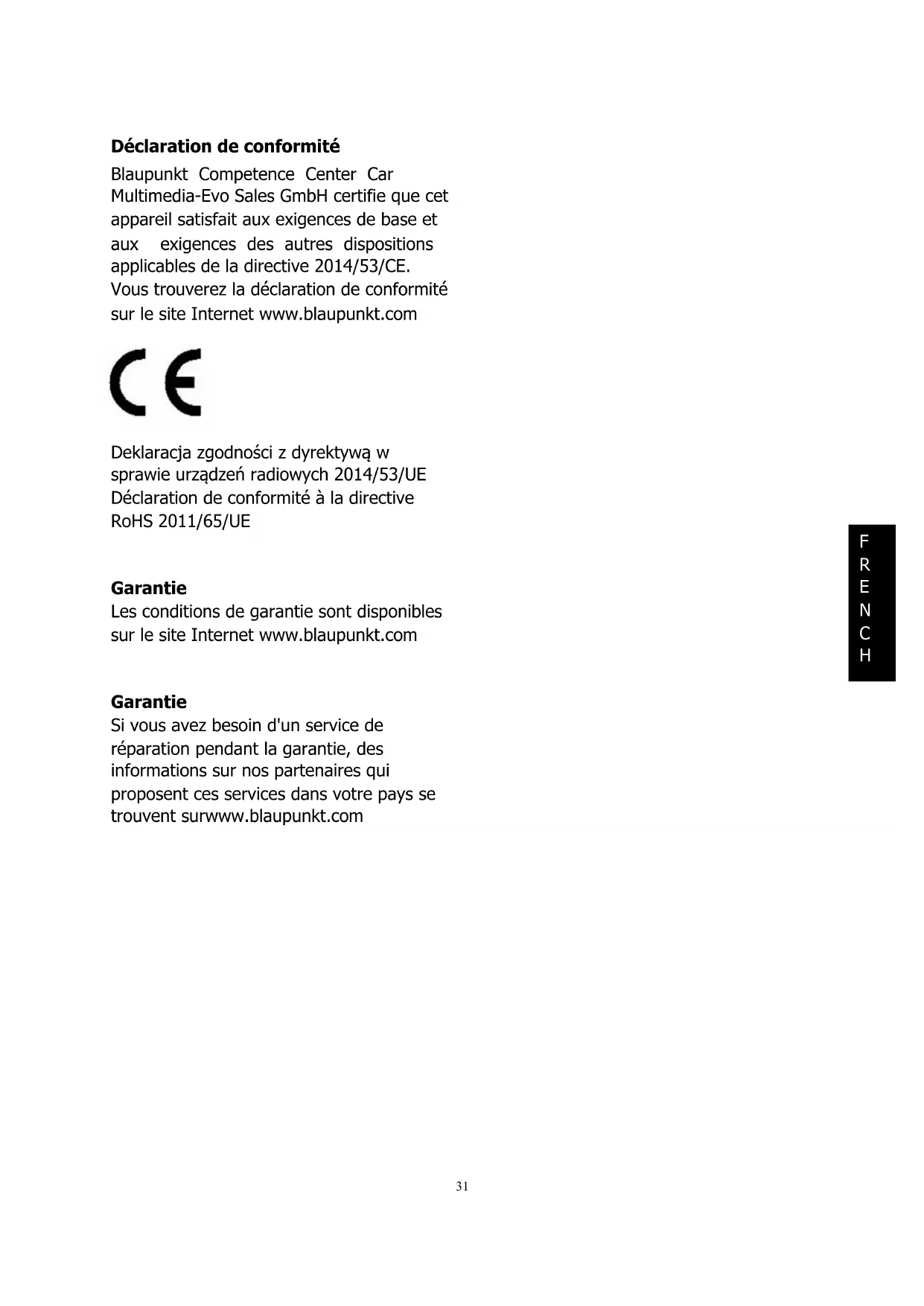

Déclaration de conformité Blaupunkt Competence Center Car Multimedia-Evo Sales GmbH certifie que cet appareil satisfait aux exigences de base et aux exigences des autres dispositions applicables de la directive 2014/53/CE. Vous trouverez la déclaration de conformité sur le site Internet www.blaupunkt.com

Garantie Les conditions de garantie sont disponibles sur le site Internet www.blaupunkt.com

Garantie Si vous avez besoin d'un service de réparation pendant la garantie, des informations sur nos partenaires qui proposent ces services dans votre pays se trouvent surwww.blaupunkt.com

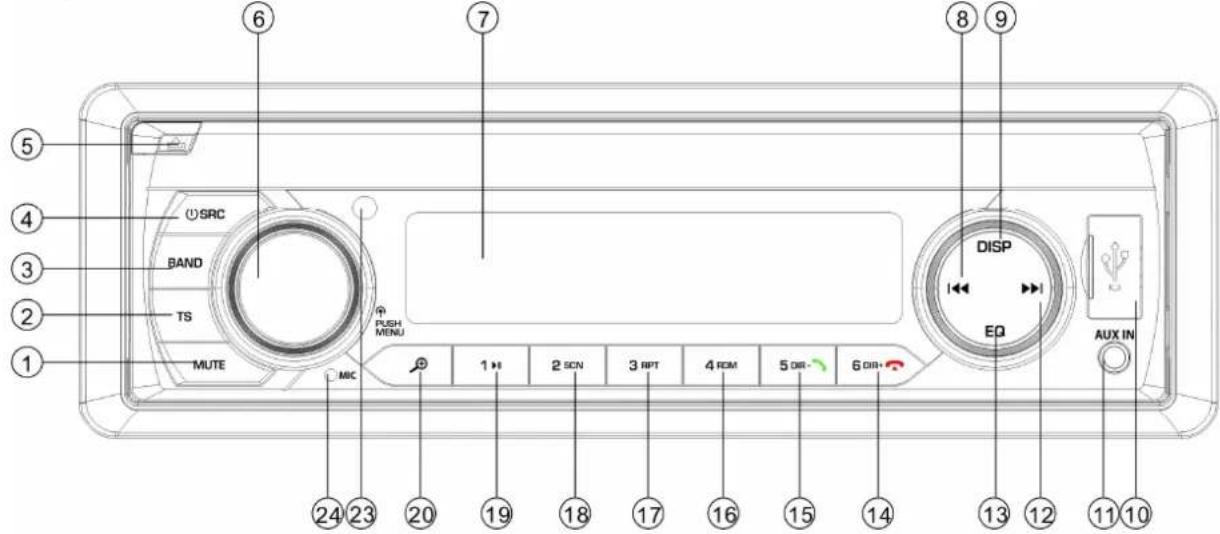

4. Touche « /SRC (source) »

5. Touche « » (déverrouillage de la

8. Touche « » (RECHERCHE

9. Touche « DISP » (affichage

12. Touche « » (RECHERCHE

13. Touche de l'égaliseur (EQ)

14. Touche « 6 DIR+/ » *)

15. Touche « 5 DIR-/ » *)

16. Touche « 4 RDM » (recherche aléatoire)

17. Touche « 3 RPT » (répétition)

18. Touche « 2 SCN » (balayage)

20. Touche « » (recherche des fichiers

21. Touche RESET (réinitialisation)

22. Fente de la carte TF

Allumez l’appareil en appuyant sur la (4). Le système est démarré. Appuyez et maintenez enfoncée pendant 2 secondes la touche (4) afin de mettre en marche l’appareil.

Appuyez brièvement sur la touche MUTE (1) afin d'atténuer la sortie audio. Appuyez à nouveau pour rétablir le son.

RETRAIT DE LA FACE AVANT

Appuyez sur la touche de déverrouillage (5) pour détacher la face avant amovible.

Appuyez brièvement sur la touche MENU (4) pour sélectionner le mode de réglage souhaité. Le mode de réglage peut être modifié de la manière suivante : -BASS-TRE-BAL-FAD-EQ-XBASS-BEEP- DX-STEREO-CLOCK-AREA TRE : Tons aigus BAL : Balance FAD : Atténuation EQ : Correction du son DX : Distance Tourner le bouton audio (19) permet un réglage direct de la qualité du son ou de ses paramètres. Appuyez et maintenez enfoncée pendant 2 secondes la touche MENU (4) pour passer au menu RDS – voir ci-dessous : AF-TA-TA VOL-REG-EON AF : Fréquences alternatives TA : Informations sur le trafic routier TA VOL : Volume des informations sur le trafic routier EON : Informations sur les programmes d'une autre station (Enhanced Other Network) EQ (égaliseur) Appuyez brièvement pour sélectionner l'un des modes EQ préconfigurés suivants : CLASSICS

EQ OFF XBASS Appuyez et maintenez enfoncée pendant 2 secondes la touche EQ pour activer la fonction XBASS. Maintenez-la enfoncée à nouveau pour la désactiver. Activation / désactivation du bip sonore (BEEP) : L'autoradio propose 2 modes de bip. Tournez le bouton de réglage du volume pour en choisir un. - Mode d'activation du bip (Beep on)

importe quelle provoquera la génération du son de confirmation. - Mode de désactivation du bip (Beep off)

importe quelle touche ne provoquera la génération du son de confirmation. LOC/DX : Le fait de tourner le bouton audio (6) dans cette fonction provoque désactivation de la localisation. L’appareil qui fonctionne en mode LOC réduit la sensibilité de réception pendant la recherche des stations radio. Cela signifie que vous recevez uniquement les stations qui offrent une bonne qualité de réception. Toutes les stations de faible qualité sonore seront ignorées. L’appareil qui fonctionne en mode DX augmente la sensibilité de réception pendant la recherche des stations radio. Cela signifie que la radio peut recevoir des signaux à partir d'un plus grand nombre de stations. STÉRÉO/MONO : Le fait de tourner le bouton audio (6) dans cette fonction vous

permet de choisir entre les modes audio STÉREO ou MONO. En mode stéréo, vous pouvez recevoir le signal stéréo dans la bande FM. En mode MONO la station diffusant en stéréo est convertie en mode mono. Dans certains cas, lorsque le signal reçu est faible, après le passage au mode MONO le niveau de bruit est réduit. HORLOGE La position de l’horloge (CLOCK) se trouve dans le menu SEL. Vous pouvez choisir entre le format à 12 heures et 24 heures. Note : Si vous sélectionnez la région EUR (USA ou LAT) dans la position ZONE (zone géographique) l’horloge est réglée automatiquement en format 24 (12). Si on veut utiliser le format 12 (24) dans la région EUR (USA ou LAT), il est nécessaire de reformater l'horloge. ZONE (AREA) : Dans la position AREA dans le menu, il est possible de choisir les régions EUR/USA/LAT. Volume TA : Cette fonction permet de régler le volume minimal des informations sur le trafic routier. La plage de réglage est de 10-43. La valeur par défaut est 21. Tournez le bouton de volume pour régler le volume des informations routières. Activation / désactivation de la fonction REG Après avoir activé la fonction AF, il est possible d

utiliser le menu SEL pour activer ou désactiver le mode de région géographique dans la position REG. Certaines stations de radiodiffusion changent pour une certaine période de temps leur programme de diffusion normale pour la diffusion régionale. Si la région géographique est activée, le programme actuellement écouté reste inchangé

Activation / désactivation de la fonction EON La fonction EON peut être activée / désactivée dans le menu SEL. La fonction EON est activée par défaut.

AFFICHAGE DES INFORMATIONS

Appuyez sur la touche DISP (9) pour afficher l'heure sur l'écran pendant 5 secondes. Passé ce délai, l'écran revient à l’affichage des informations.

(1) Configuration manuelle : Appuyez et maintenez enfoncée pendant 2 secondes la touche DISP. L'heure se met à clignoter. Appuyer sur la touche / pour régler les heures. Appuyez brièvement sur la touche DISP pour changer les minutes. Vous pouvez également utiliser la touche / pour régler la valeur des minutes. Réappuyez ensuite sur la touche DISP pour confirmer. (2) Synchronisation de l'heure avec une station RDS : Cela permet la réception de la station RDS qui émet le signal de qualité élevée (le symbole AF sur l'écran LCD ne clignote pas). Quelques minutes plus tard, l'heure est synchronisés avec la valeur de l'heure correcte transmise par un signal depuis la station. (Note : Niektóre stacje RDS nie mają tej funkcji).

AFFICHAGE À CRISTAUX LIQUIDES

Il permet d'afficher la fréquence actuelle et les fonctions activées sur l'écran.

L’appareil peut être connecté à un lecteur portable via la prise AUX IN (11). AppuyezManipulation

sur la touche SRC pour passer au mode AUX, lorsqu’une source de signal audio est déjà connectée à l’appareil.

FONCTION DE RÉINITIALISATION

La touche RESET (21) doit être activée au moyen d'une pointe de stylo ou d’un objet métallique éffilé. La touche RESET est activée pour les raisons suivantes : - Après l'installation initiale de l’appareil, une fois la connexion de tout câblage terminée. - Lorsqu’aucune touche de fonction n’est pas activée. - L'écran affiche l'erreur. Note : L’appui sur la touche RESET (21) ne remet pas l’appareil en marche. Utilisez un coton-tige imbibé d'alcool isopropylique pour essuyer la fente sur la face avant.

Appuyez sur la touche SRC (4) pour sélectionner le mode de radio. L'écran affiche le mode radio, ainsi que la bande mémorisée et sa fréquence.

SÉLECTION D’UNE BANDE RADIO

Après être entré dans le mode radio, appuyez sur la touche BAND (3) pour sélectionner la bande recherchée. La bande de réception peut être modifiée dans l'ordre suivant :

Appuyez brièvement sur la touche (12) ou (8) pour lancer la recherche automatique. La radio recherchera automatiquement une station (vers le haut et vers le bas). Appuyez et maintenez enfoncé la touche pendant 2 secondes jusqu'à ce que l'affichage indique « MANUAL » (mode manuel), qui signifie le passage vers le mode de réglage manuel. Dans ce mode, il est possible de se déplacer progressivement entre les fréquences successives (haut et bas) jusqu'à trouver une station. Si les deux touches ne sont pas appuyées pendant 5 secondes, la radio retournera en mode de réglage automatique, et l'écran affiche « AUTO ».

- Mémorisation automatique - Appuyez et maintenez enfoncée pendant 2 secondes la touche TS (2), la radio commence le balayage depuis la fréquence de 87,5 MHz et vérifie la puissance du signal jusqu'à l'achèvement d'un cycle unique de recherche. Puis, quelques stations ayant un signal fort sont enregistrées sous le numéro de touche par défaut associé à la bande FM3. Le premier cycle fonctionne en mode LOCAL (local) et recherche des stations qui ont un signal de réception plus fort. Si le nombre des stations est inférieur à 6, la radio exécute le second cycle en mode (LOCAL OFF). - Balayage des chaînes Appuyer brièvement sur la touche TS (2) pour balayer les stations préconfigurées. La radio s'arrête pendant 5 secondes à un numéro préconfiguré sans atténuer le son.

Appuyez et maintenez enfoncée pendant 2 secondes une des touches attribuées aux stations radio mémorisées (1-6) pour recevoir son

signal. La station actuelle est enregistrée sous la touche numérique. Appuyer brièvement sur la touche de station mémorisée (1-6) pour écouter directement le signal émis par la station et enregistré sous la touche de programmation qui lui est attribuée.

UTILISATION DU RDS (RADIO DATA

SYSTEM) Le mode RDS est réglé dans la position AF du menu système. Déplacez le bouton audio pour activer ou désactiver la fonction AF. Chaque fois que vous activez la fonction AF, l'écran affiche le symbole « AF ». Le nom du programme est affiché au moment de la réception des stations RDS. Le symbole « AF » se met à clignoter si la qualité du signal transmis est détériorée. Lors de la réception du signal de diffusion d'urgence, l'écran affiche « ALARM », et le niveau de la sortie du son est ajusté automatiquement au niveau de sortie pré-configuré – si le contrôle du volume sonore est réglé au minimum. Utilisation des chaînes régionales Après l’activation de la fonction AF dans la position REG du menu système. Le déplacement du bouton audio permet d'activer ou de désactiver la fonction REG. Après avoir désactivé la fonction AF, il est impossible de désactiver la fonction REG. Certaines stations de radiodiffusion changent pour une certaine période de temps leur programme de diffusion normale pour la diffusion régionale. Si la région est activée, le programme actuellement écouté reste inchangé. Après la désactivation de la région géographique, il est possible de passer au signal de réception transmis par une station régionale. Écoute des informations sur le trafic routier Dans la position TA dans le menu système, le déplacement du bouton audio permet d'activer ou de désactiver la fonction TA. L’activation du mode TA permet la réception des informations sur le trafic routier : Si l'appareil fonctionne en mode CD (MP3) ou AUX, il basculera temporairement sur le mode radio. Si la fonction EON détecte la présence d'informations sur le trafic routier dans un autre programme, l'appareil passe temporairement à la station liée à la fonction EON. Si le niveau sonore est inférieur au seuil, il sera porté à cette valeur. L’activation du mode TA provoque l’activation de la fonction TA pour un seul segment. Lorsque vous recevez un signal de la station TP la fonction TP sera activée pour un seul segment. Fonction de perturbation TA La commutation de la fonction TA en STOP annule la réception des informations sur le trafic routier (position TA dans le menu RDS – dans le cas où aucune station TA n’est reçue, elle ne possède que activer/désactiver. Si vous écoutez une station TA, dans la position appropriée TA dans le menu des options activer/arrêt/désactiver apparaissent). Cela ne provoque pas cependant la désactivation du mode TA. Une commutation accidentelle en mode EON TA peut avoir lieu lorsque les informations EON TA avait été déjà reçues de la station actuelle, et la radio s’est commutée pour la réception du signal de cette station EON, mais une distance trop grande de la station EON empêche la réception du signal. Dans ce cas, la radio passe à nouveau à la station actuelle. L'exemple ci-dessus illustre une situation lorsque l’utilisateur écoute un programme inapproprié ou leManipulation

son a été temporairement atténué. Les données utilisées par la fonction RDS sont les suivantes : PI, PS, AF, TP, TA, EON et PTY. PS : Nom de la chaîne C’est le nom de la station donnée en utilisant des caractères alphanumériques. AF : Fréquences alternatives C’est la liste des fréquences des qui émettent le même programme. TP : Identification du programme avec des informations sur le trafic routier Ces sont les données d'identification provenant de stations diffusant des informations sur le trafic routier. TA : Identification des informations sur le trafic routier Ces sont les données d'identification indiquant l'émission ou le manque d'émission d'informations routières. EON : Informations sur les programmes d’autre station (Enhanced Other Network) Ce sont les informations émises dans les fonctions PI, AF, TP, TA etc. relatives à d'autres programmes en provenance d'autres stations que la station actuelle.

UTILISATION DU LECTEUR USB

Le connecteur USB (10) est situé sur la face avant de l’appareil. Il est utilisé pour connecter des pilotes USB (10). Lorsqu'un pilote USB est connecté, l'appareil recherchera les fichiers MP3 / WMA qui y sont stockés et commencera leur lecture. Si un lecteur USB a déjà été installé dans le pilote, appuyez sur la touche SRC (4) jusqu'à ce que l'écran affiche le mode USB.

SÉLECTION DES FICHIERS

Appuyez sur la touche (8) ou (12) pour passer au fichier précédent ou suivant. L'écran affiche le numéro de fichier. Appuyez et maintenez enfoncée la touche (12) ou (8) pour faire défiler les fichiers vers l'avant ou vers l'arrière. Au moment de la libération de la touche, la lecture commence.

Appuyez sur la touche (19) pour arrêter la lecture. Appuyez à nouveau sur elle pour la reprendre.

LECTURE INITIALE DE TOUS LES

FICHIERS Appuyez sur la touche SCN (18) pour lire les premières secondes de chaque fichier. Appuyez à nouveau sur la touche pour arrêter la lecture initiale et reprendre la lecture normale.

FONCTION DE RÉPÉTITION

Il existe trois variantes possibles de la répétition : RPT all---RPT folder---RPT one (respectivement : Répéter tout -> Répéter le répertoire -> Répéter un seul fichier) Appuyez sur la touche RPT (17) pour en sélectionner un. RPT all : Répète tous les fichiers. RPT folder : Répète tous les fichiers du répertoire. RPT one : Répète une seule piste.

LECTURE ALÉATOIRE DE TOUS LES

FICHIERS Appuyez sur la touche RDM (16) pour lire tous les fichiers dans un ordre aléatoire. Appuyez à nouveau sur la touche pour désactiver la fonction de lecture aléatoire.

SÉLECTION D’UN RÉPERTOIRE

HAUT/BAS Appuyez sur la touche DIR- (15) ou DIR+ (14),

pour passer à un répertoire bas ou haut. Les touches DIR- (15) ou DIR+ (14) ne vont activer aucune fonction si aucuns répertoires ne se trouvent sur le disque avec des fichiers MP3.

Appuyez sur la touche AS. Cela activera le mode de « recherche des numéros des fichiers ». Tournez le bouton (6) pour sélectionner le numéro de fichier souhaité, puis appuyez sur le bouton (6) pour confirmer la sélection. L'appareil recherche le fichier sélectionné et commence la lecture. Il est également possible de rechercher des fichiers en utilisant directement les touches numériques : M1-M6 : 1-6 BAND (BANDE): 7 : 8 : 9 DISP: 0. Si vous sélectionnez un numéro de répertoire, l'appareil attend quelques secondes l’action sur le bouton (6). Au bout de quelques secondes, l'appareil recherche le fichier même si le bouton (6) n’a pas été enfoncé. Note :

1. L'unité principale ne supporte que les

clés USB standard approuvées par Microsoft.

2. Le lecteur USB MP3 n'est pas un

dispositif standard, ce qui signifie que les différentes marques et différents modèles des appareils ont leurs propres standards. Pour cette raison, notre appareil ne supporte pas chaque lecteur MP3.

3. Lors de la connexion d'un lecteur MP3

équipé d'une pile normale (batterie non rechargeable), il faut d'abord retirer la pile du lecteur, puis le connecter au connecteur USB. Dans le cas contraire, cela peut provoquer la rupture de la pile. ATTENTION Ne pas connecter le lecteur à l'unité principale lorsque dans la mémoire USB sont sauvegardés les fichiers importants. Une mauvaise utilisation du lecteur peut entraîner la perte de fichiers. Notre société n'est pas responsable de la perte de ces données. UTILISATION TF Sur la face avant de l’appareil il y a un connecteur TF (22). Lorsqu'une carte TF est connectée au connecteur TF, l'appareil recherchera les fichiers MP3 / WMA qui y sont stockés et commencera leur lecture. Ce mécanisme fonctionne d’une manière identique à l'opération de lecture des fichiers MP3/WMA décrite précédemment. En cas de fonctionnement dans un autre mode, l’appui sur la touche SRC (4) permettra de passer au mode SD.

MODES DE DÉCODAGE MP3/WMA

SUPPORTÉS L'unité principale supporte les modes de décodage des fichiers MP3/WMA (Windows Media Audio) mentionnés ci-dessous. Standard Vitesse de transmission des données (ko/s) Modes supporté

2. Fichier : 999 max,.

3. Profondeur du répertoire : 8 couches

ATTENTION Ne pas connecter un périphérique USB ou une carte TF à l'unité principale, si vous y avez enregistrés des fichiers importants. Ne pas faire lire les disques CD-R/RW contenant des fichiers importants. Une mauvaise utilisation du lecteur peut entraîner la perte de fichiers. Notre société n'est pas responsable de la perte de ces données. UTILISATION BLUETOOTH *)

BLUETOOTH (i) Si vous voulez utiliser le mode Bluetooth, assurez-vous que votre téléphone mobile prend en charge la fonction Bluetooth. (ii) Différents types de téléphones mobiles ont des paramètres d'émission différents. Il est recommandé que la distance entre le téléphone mobile et l'appareil ne dépasse pas 3 m, ce qui permettra d’obtenir la meilleure qualité d'appel. Ne placez pas d'objets métalliques et des obstacles sur le chemin de transmission entre le téléphone mobile et l'appareil. APPAIRIEMENT

1) Sélectionnez la configuration Bluetooth

2) sur votre mobile. (À propos de la

connexion Bluetooth, consultez les instructions fournies avec votre téléphone).

3) La liste affichée sur le téléphone devrait

inclure « CAR KIT » (kit de voiture). Sélectionnez l’option « BP 170 BT » et puis entrez le mot de passe « 0000 ». Si un mot de passe est nécessaire.

4) Une fois l'appariement terminé, l'écran

LCD affiche le symbole BT. Accepter / refuser un appel entrant Dans le cas d'un appel entrant, appuyez sur la touche , pour accepter l’appel. Un appui sur la touche provoquera le refus de l’appel. Mettre fin à un appel Une fois la conversation terminée, appuyez sur la touche pour raccrocher. Vérification de l’annuaire téléphonique/des appels reçus/ passés/manqués (concerne les téléphones Android et de marque iPhone) Appuyez sur la touche SRC pour afficher « PHONE » (téléphone) sur l'écran. Appuyez sur la touche pour afficher « BOOK » (annuaire téléphonique) sur l'écran. Les appuis consécutifs font afficher les options suivantes : BOOK---RECEIVED---DIALED---MISSED-- -PHONE (Annuaire téléphonique -> Reçus -> Faits -> Manqués -> Téléphone) L’utilisation de la touche ou dans chacune de ces positions permettra de vérifier les numéros qui y sont attribués. Note : Une fois la connexion effectuée, votre mobile affichera une information concernant la connexion avec l’autoradio. Vous devez donner votre consentement et appuyer sur « YES » (Oui) pour confirmer.

(Note : Il est important que le numéro de téléphone a été enregistré dans la mémoire du téléphone et non sur la carte SIM). Faire un appel

1) Faire un appel en entrant

manuellement un numéro de téléphone. Appuyez sur la touche SRC pour afficher « PHONE » (téléphone) sur l'écran. Appuyez et maintenez enfoncée la touche . L'écran LCD sera complètement vide. Maintenant, vous pouvez entrer un numéro de téléphone et appuyer sur la touche pour confirmer la sélection du numéro saisi. (Note : Si vous entrez un numéro erroné, appuyez sur la touche pour annuler les chiffres mal saisis.) Sur la face avant il y a les chiffres 1-6 et les boutons 0/7/8/9/*/# auxquels sont attribuées les fonctions suivantes : 0 : Bouton d’affichage (DISP) 7 : EQ : 8 : 9 :

• : Appuyez et maintenez enfoncée pendant 2 secondes la touche (5). # : Appuyez et maintenez enfoncée pendant 2 secondes la touche (6).

Appuyez sur la touche SRCpour afficher « PHONE » (téléphone) sur l'écran. Appuyez et maintenez enfoncé la touche pendant 2 secondes, pour sélectionner à nouveau le dernier numéro de téléphone.

2) Faire un appel sur le numéro de

l’annuaire téléphonique/des appels reçus/ faits/manqués (concerne les téléphones Android et de marque iPhone) - Passer à la position « Vérification de l’annuaire téléphonique/des appels reçus/ faits/manqués », et puis sélectionnez le numéro de téléphone recherché. Appuyez sur la touche pour sélectionner ce numéro. Note : Si votre téléphone portable a deux (2) cartes SIM, pendant un appel effectué en utilisant la face avant, une carte par défaut sera sélectionnée (ou à tout moment, il sera demandé d'identifier la carte à partir de laquelle la connexion doit être établie). Transfert d'un appel entre le téléphone mobile et l’appareil En mode de conversation, il est possible d'appuyer sur la touche (20) pour transférer l'appel téléphonique entre le mobile et la radio. Transmission du son via Bluetooth (fonction A2DP) Appuyez sur la touche SRC (4) pour afficher « PHONE » (téléphone) sur l'écran. Mettez ensuite en marche le lecteur de musique sur votre téléphone pour commencer la lecture de la chanson. Le son sera transmis via le haut-parleur dans l’appareil. Appuyez sur la touche (19) située sur la face avant pour arrêter/reprendre la lecture de la piste. Appuyez sur la touche (12) ou (8) pour sélectionner la piste suivante/précédente. Activation/désactivation du Bluetooth Appuyez et maintenez enfoncée la touche SRC pendant 2 secondes pour activer / désactiver BluetoothTélécommande

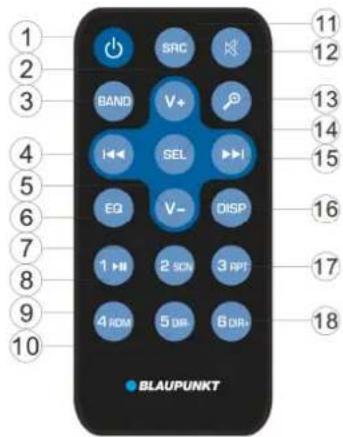

1. : Touche Marche/Arrêt

2. VOL+ : Touche d’intensification du volume.

3. BAND : Permet de sélectionner une bande FM1/FM2/FM3/MW1/MW2 en mode RADIO.

4. : En mode RADIO : Appuyez brièvement pour rechercher les fonctions vers le bas.

Appuyez et maintenez enfoncée pour désactiver manuellement. En mode MP3/WMA : Appuyez brièvement sur pour passer d’un fichier en arrière. Appuyez et maintenez enfoncée pour passer vite en arrière.

5. VOL- : Touche d'atténuation du volume.

6. EQ : C’est la touche de l'égaliseur.

7. 2 SCN : En mode RADIO : Numéro 2. Voir page 11 – ENREGISTREMENT DES STATIONS.

En mode MP3/WMA : Appuyez pour activer/désactiver la fonction BALAYAGE.

8. 1 : En mode RADIO : Numéro 1. Voir page 11 – ENREGISTREMENT DES STATIONS.

En mode MP3/WMA : Appuyez pour arrêter/reprendre la lecture.

9. 4 RDM : En mode RADIO : Numéro 4. Voir page 11 – ENREGISTREMENT DES STATIONS.

En mode MP3/WMA : activation/désactivation de la fonction de lecture aléatoire.

10. 5 DIR- : En mode RADIO : Numéro 5. Voir page 11 – ENREGISTREMENT DES STATIONS.

En mode MP3/WMA : Appuyez pour revenir au répertoire précédent. C’est la touche , si l’appareil fonctionne en mode Bluetooth. *)

11. SRC : C’est la fonction SRC (source du son).

12. : Appuyez pour atténuer/rétablir le son.

13. : En mode RADIO : C’est la fonction TS (voir page 11).

En mode MP3/WMA : C’est la fonction de recherche. (Voir page 12) En mode BT : Répond de la fonction décrite à la page 14 : faire appel.

14. SEL : Elle est la même que la touche MENU. Voir page 9.

15. : En mode RADIO : Appuyez brièvement pour rechercher une fonction. Appuyez et

maintenez pour rechercher manuellement une fonction.

Exigences relatives à l’alimentation : Courant continu 12 V, borne négative reliée à la masse Dimensions du support de montage : 178 (largeur) x 97 (profondeur) x 50 (hauteur) Contrôle des tons - Bas (à 100 Hz) : ±10 dB - Aigus (à 10 kHz) : ±10 dB - Puissance de sortie maximale : 4X40 W - Consommation de courant : 10 A (max) (concerne la version avec l’alimentation normale) RADIO

Plage de fréquences de 87,5 à 108 MHz IF 10,7 MHz Sensibilité (S/N=30 dB) 4 μV Séparation des canaux stéréo >25 dB AM (MW) Plage de fréquences de 522 à 1620 kHz IF 450 kHz Sensibilité (S/N=20 dB) 36 dBuV43

Vérifiez les connexions des câbles avant de vérifier la liste de contrôle. Consultez votre revendeur le plus proche si, après la vérification de la liste de contrôle le problème persiste. Symptôme Cause Solution Pas d'alimentation. Le contact de la voiture n'est pas allumé. Tournez la clé de contact en position « ACC » si l’alimentation est reliée au circuit auxiliaire du véhicule et que le moteur ne tourne pas. Le fusible est grillé. Remplacez le fusible. Impossible d'insérer ou d'éjecter le disque.

Il y a déjà un disque dans le lecteur. Retirez le disque du lecteur puis insérez un autre. Le disque a été inséré dans la mauvaise position. Insérez le disque de sorte que les inscriptions se trouvent au-dessus. Le CD est très sale ou endommagé. Nettoyez le disque ou essayez un autre.

La température est trop élevée dans la voiture. Refroidissez le véhicule ou attendez jusqu'à ce que la température ambiante retourne à la normale. Présence de la vapeur condensée. Laissez le lecteur hors tension pendant environ une heure et essayez à nouveau. Absence de son.

Le volume est réglé au minimum. Ajustez le son au niveau souhaité. Le câblage présente un défaut de connexion. Vérifiez les connexions des câbles. Distorsion dans la reproduction sonore. L’angle de montage de l’appareil dépasse 30 degrés. Réglez l'angle de sorte qu'il soit inférieur à 30 degrés. Le disque est très sale ou endommagé. Nettoyez le disque ou essayez un autre.

Les touches de commande ne fonctionnent pas.

Le micro-ordinateur intégré ne fonctionne pas correctem ent en raison du bruit. Appuyez sur le bouton de réinitialisation (RESET). La face avant a été mal fixée. La radio ne fonctionne pas. La fonction de sélection automatique des stations radio ne fonctionne pas. Le câble d’antenne n’est pas connecté. Connectez correctement le câble d’antenne. La puissance du signal est trop faible. Sélectionnez une station manuellement.

nschlussplan • Schéma de raccordement
