KÄYTTÖOHJE Madrid 170 BT BLAUPUNKT

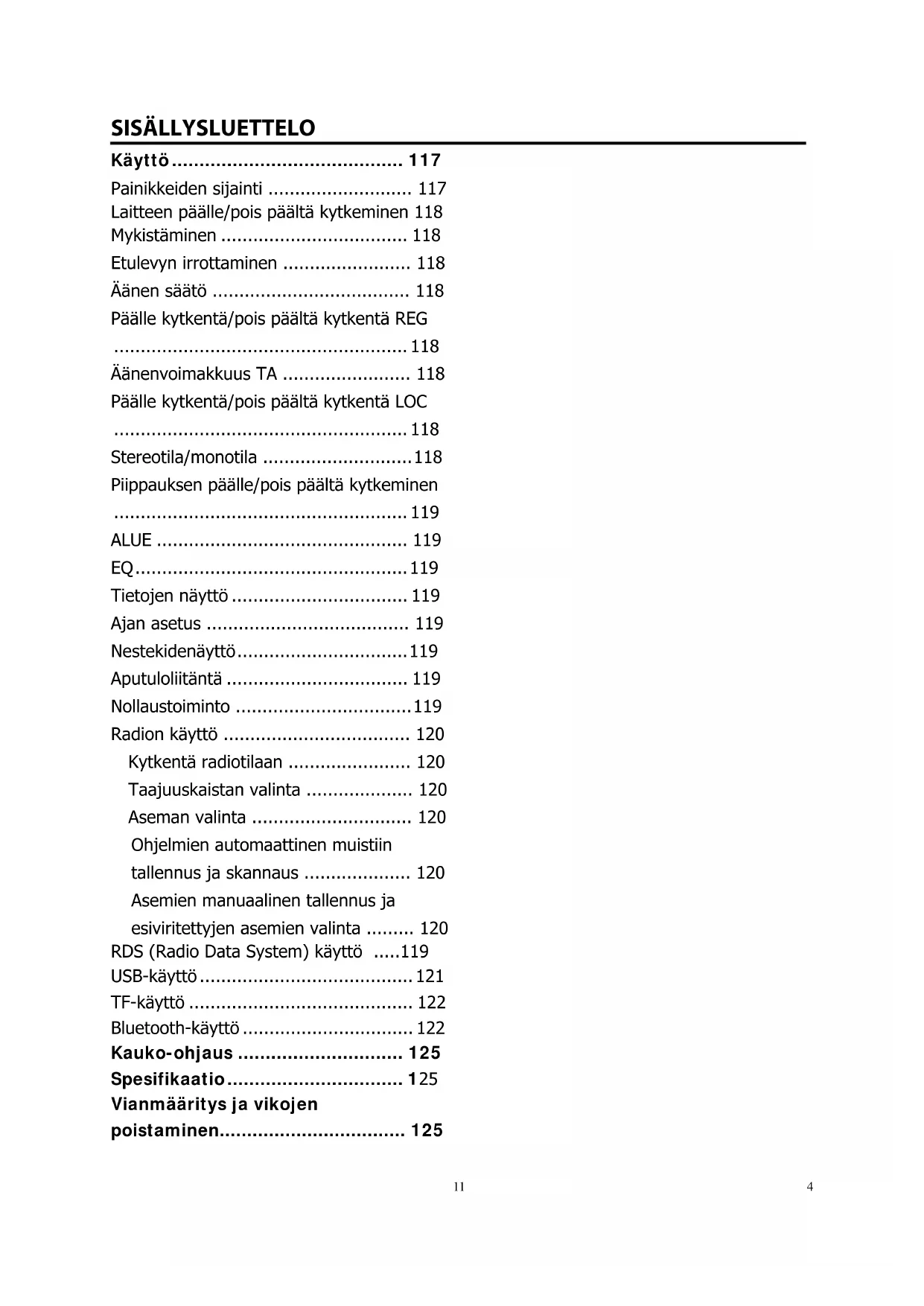

Painikkeiden sijainti 117

Laitteen päälle/pois päältä kytkeminen 118

Mykistäminen 118

Etulevyn irrottaminen 118

Äänen säätö 118

Päälle kytkentä/pois päältä kytkentä REG 118

Äänenvoimakkuus TA 118

Päälle kytkentä/pois päältä kytkentä LOC 118

Stereotila/monotila 118

Piippauksen päälle/pois päältä kytkeminen 119

ALUE 119

EQ....119

Tietojen näyttö 119

Ajan asetus 119

Nestekidenäyttö....119

Aputuloliitäntä 119

Nollaustoiminto ....119

Radion käyttö 120

Kytkentä radiotilaan 120

Taajuuskaistan valinta 120

Aseman valinta 120

Ohjelmien automaattinen muistiin tallennus ja skannaus .... 120

Asemien manuaalinen tallennus ja esiviritettyjen asemien valinta ...... 120

RDS (Radio Data System) käyttö .....119

USB-käyttö 121

TF-käyttö 122

Bluetooth-käyttö 122

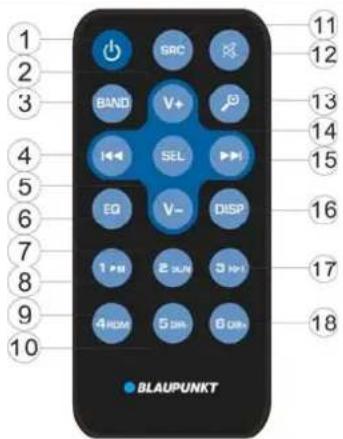

Kauko-ohjaus 125

Spesifikaatio.... 125

Vianmääritys ja vikojen poistaminen.... 125

Vaatimustenmukaisuusvakuutus

Blaupunkt Competence Center Car Multimedia-Evo Sales GmbH vakuuttaa, että tämä laite on direktiivin 2014/53/EY perusvaatimusten ja muiden soveltuvien vaatimusten mukainen. Vaatimustenmukaisuusvaatimus on nähtävissä Internet-osoitteessa www.blaupunkt.com

CE

Vaatimustenmukaisuusvakuutus radiolaitedirektiiviä 2014/53/EU koskien. Vaatimustenmukaisuusvakuutus direktiiviä RoHS 2011/65/EU koskien

Takuu

Takuuehdot on saatavilla Internet-sivulla www.blaupunkt.com

Takuu

Jos on välttämätöntä käyttää takuukorjauspalvelua, tiedot maassasi näitä palveluja suorittavista huoltoliikkeistä on löydettävissä Internet-osoitteesta www.blaupunkt.com

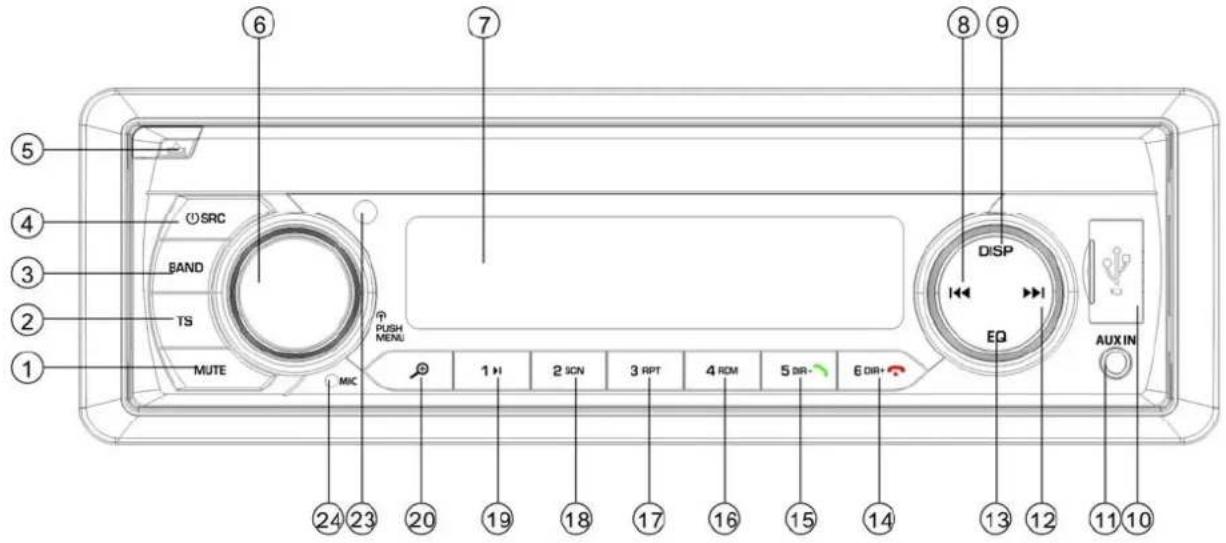

PAINIKKEIDEN SIJAINTI

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ SRC BAND TS MUTE PUSH MENU MIC 1 H 2 SCN 3 RPT 4 ROM 5 DIR- 6 DIR+ DISP EQ AUX IN ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉻ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟

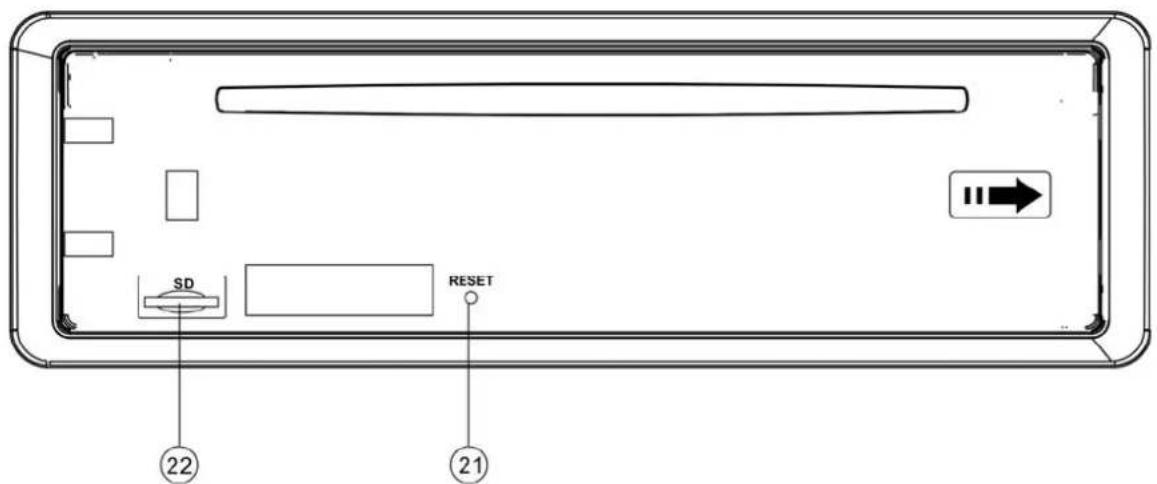

SD RESET 22 21

1. MUTE-painike (mykistys)
2. TS-painike
3. BAND-painike (kaista)
4. Painike „① / SRC (lähde)”
5. Painike „▲” (paneelin vapautus)
6. VOL/ MENU-painike

(äänenvoimakkuus/ valikko)
7. LCD-näyttö
8. Painike „◀◀”(HAKU YLÖSPÄI N)
9. "DI SP"-painike (näyttö)
10. USB-liitäntä
11. AUX-IN liitäntä
12. Painike „▶▶”(HAKU YLÖSPÄI N)
13. Korjauspainike (EQ)
14. Painike "6 DIR+/☐" *)
15. Painike "5 DIR-/^" *)
16. Painike "4 RDM" (satunnaishaku)
17. Painike „3 RPT“ (toisto)

1. Painike "2 SCN" (skannaus)
2. Painike "1 ▶II"
3. Painike "⊕ (tiedostohaku MP3)
4. RESET-painike (nollaus)
5. TF-korttipaikka
6. INFRAPUNA-ANTURI
7. MI KROFONI

Kytke laite päälle painamalla painiketta Ⓑ(4). Järjestelmä käynnistyy. Paina ja pidä 2 sekunnin ajan painettuna painiketta Ⓔ (4) laitteen pois päältä kytkemiseksi.

MYKI STÄMI NEN

Paina lyhyesti MUTE-painiketta (1) äänilähdön mykistämiseksi. Paina sitä uudelleen palauttaaksesi äänen.

ETUPANEELIN IRROTTAMINEN

Paina vapautuspainiketta (5) irrottaaksesi etulevyn.

ÄÄNEN SÄÄTÖ

Paina lyhyesti MENU-painiketta (4) valitaksesi etsityn säätötilan. Säätötila voidaan vaihtaa seuraavassa järjestyksessä: -BASS-TRE-BAL-FAD-EQ-XBASS-BEEP-DX-STEREO-CLOCK-AREA

TRE: Korkeat äänet

BAL: Balanssi

FAD: Häipyminen kuulumattomiin

EQ: EQ (Äänen korjaus)

DX: Etäisyys

Audiokiertosäädintä (19) kiertämällä on mahdollista sopeuttaa äänen haluttu laatu tai sen asetukset.

Paina ja pidä 2 sekunnin ajan painettuna

MENU-painiketta (4) siirtyäksesi

RDS-valikkoon - katso alla:

AF-TA-TA VOL-REG-EON

AF: Vaihtoehtotaajuudet

TA: Tieliikennetiedot

TA VOL: Tieliikennetietojen

äänenvoimakkuus

EON: Muun aseman ohjelmatiedot

Paina lyhyesti valitaksesi yhden alla olevista esiasetetuista EQ-tiloista:

Paina ja pidä 2 sekunnin ajan painettuna EQ-painiketta XBASS-toiminnon käynnistämiseksi. Toiminnon pois päältä kytkemiseksi paina painiketta uudelleen ja pidä sitä painettuna.

Piippauksen (BEEB) päälle/ pois päältä kytkeminen:

Autoradio on varustettu kahdella piippausäänitilalla. Kierrä äänenvoimakkuuden kiertosäädintä valitaksesi yhden niistä.

- Päälle kytketty piippaustila (Beep on): Jokainen minkä tahansa painikkeen painaminen aiheuttaa vahvistusäänen.

- Pois päältä kytketty piippaustila (Beep off): Minkään painikkeen painaminen ei aiheuta vahvistusääntä.

LOC/ DX:

Audiokiertosäätimen (6) kiertäminen tässä toiminnossa aiheuttaa paikallistoiminnon päälle/pois päältä kytkennän. LOC-tilassa toimiva laite pienentää vastaanottoherkkyyttä radioasemien haun aikana. Se tarkoittaa, että voit vastaanottaa vain ne asemat, joiden vastaanottolaatu on hyvä. Kaikki asemat, joiden äänen laatu on alhainen, tulevat ohitetuiksi. DX-tilassa toimiva laite lisää vastaanottoherkkyyttä radioasemien haun aikana. Se merkitsee, että radio voi vastaanottaa suuremman asemamäärän signaalin.

STEREO/ MONO Audiokiertosäätimen (6) kiertäminen tässä toiminnossa mahdollistaa äänitilan valinnan STEREO- tai MONO-tilan välillä. STEREO-tilassa voidaan vastaanottaa stereosignaali FM-kaistalla. MONO-tilassa stereona lähettävän aseman signaali muunnetaan mono-tilaan. Joissakin tapauksissa, kun vastaanotettu signaali on

heikkolaatuinen, siirtyminen MONO-tilaan vähentää häiriötasoa.

KELLO

Kello (CLOCK) sijaitsee SEL-valikossa. On mahdollista valita 12- ja 24-tuntisen ajan näyttömuodon välillä.

Huomio: Jos valitset alueen EUR (USA tai LAT) AREA-kohdassa (maantieteellinen alue), kello asettuu automaattisesti 24(12) tunnin näyttömuotoon. Jos taas haluat käyttää muotoa 12(24) alueella EUR (USA tai LAT), sinun täytyy asettaa kellon näyttömuoto uudelleen.

ALUE (AREA):

Valikon AREA-kohdassa voit valita alueen EUR/USA/LAT.

Äänenvoimakkuus TA: Tämä toiminto mahdollistaa vastaanotettujen tieliikennetietojen minimiäänenvoimakkuuden määrittämisen.

Säätöalue on 10–43. Oletusarvo on 21. Kierrä äänenvoimakkuuden kiertosäädintä tieliikennetietojen äänenvoimakkuuden säätämiseksi.

Päälle kytkentä/ pois päältä kytkentä REG

AT-toiminnon päälle kytkennän jälkeen voit käyttää SEL-valikkoa päältä maantieteellisen aluetilan päälle/pois päältä kytkemiseksi REG-kohdassa. Jotkut lähetysasemat vaihtavat määrätyksi aikaväliksi ohjelmansa lähettämisen normaalilähetyksestä aluelähetykseksi. Jos maantieteellinen alue on kytketty päälle, sillä hetkellä kuunneltu ohjelma pysyy muuttumattomana.

Päälle kytkentä/ pois päältä kytkentä EON

Voit kytkeä päälle/pois päältä EON-toiminnon SEL-valikossa. EON-toiminto on kytketty päälle oletuksena.

NÄYTÖN TI EDOT

Paina DI SP-painiketta (9), jotta aika näkyy näytössä 5 sekunnin ajan. Tämän ajan jälkeen näyttö palaa tietojen näyttämiseen.

KELLONAJAN ASETTAMINEN

(1) Manuaalinen asettaminen:

Paina ja pidä 2 sekunnin ajan painettuna DISP-painiketta. Tuntiaika alkaa vilkkua. Paina painiketta ▶▶ / lasettaaksesi oikean tuntiajan. Paina lyhyesti DI SP-painiketta muuttaaksesi minuuttiajan. Voit myös käyttää painiketta ▶▶ / ◀◀ asettaaksesi oikean minuuttiajan. Paina sen jälkeen uudelleen DI SP-painiketta vahvistaaksesi asetetun ajan.

(2) Ajan synkronointi RDS-aseman kautta:

Se mahdollistaa hyvälaatuista signaalia lähettävän RDS-aseman vastaanottamisen (AF-symboli LCD-näytössä ei vilku). Muutamaa minuuttia myöhemmin aseman lähettämä signaali synkronoi oikean ajan. (Huomio: Joillakin RDS-asemilla ei ole tätä toimintoa).

NESTEKI DENÄYTTÖ

Mahdollistaa ajankohtaisen taajuuden ja käynnistettyjen toimintojen näyttämisen näytössä.

APUTULOLI ITÄNTÄ

Laite voidaan yhdistää kannettavaan soittimeen AUX IN-liitännän (11) kautta. Paina SRC-painiketta siirtyäksesi AUX-tilaan sen jälkeen, kun laitteeseen on jo yhdistetty ulkoinen äänisignaalilähde.

NOLLAUSTOI MINTO

RESET-painike (21) pitää aktivoida kuulakärkikynän kärjellä tai ohuella metallikappaleella.

RESET-painike aktivoidaan seuraavista syistä:

• Laitteen asennuksen alkuvaiheessa, kun kaikki kaapelit on yhdistetty.
• Kun mikään toimintopainike ei toimi.
• Näyttö näyttää virhesymbolia.

Huomio: RESET-painikkeen (21)

painaminen ei palauta laitetta toimivaksi. Käytä isopropyylialkoholiin kostutettua vanupuikkoa puhdistaaksesi etupaneelin liitännän.

RADION KÄYTTÖ

• KYTKENTÄ RADI ONTI LAAN

Paina SRC-painiketta (4) radiotilan valitsemiseksi. Näyttöön ilmestyy radiotila ja muistiin tallennettu kaista ja sen taajuus.

• RADI OKAI STAN VALINTA

Paina radiotilaan siirtymisen jälkeen BAND-painiketta (3) valitaksesi etsimäsi kaista.

Kaistaa voidaan vaihtaa seuraavassa järjestyksessä:

→FM1→ FM2→ FM3 → MW1(AM1)→ MW2(AM2)

• ASEMAN VALINTA

Paina lyhyesti painiketta▶▶ (12) tai ◀◀ (8) automaattihakutoiminnon käynnistämiseksi. Radio hakee automaattisesti aseman (ylöspäin ja alaspäin). Paina ja pidä painettuna 2 sekunnin ajan painiketta, kunnes näyttöön ilmestyy ilmoitus "MANUAL" (manuaalitila), mikä merkitsee siirtymistä manuaaliseen asetustilaan.

Tässä tilassa voidaan siirtyä asteittain peräkkäisten taajuuksien välillä (ylöspäin ja alaspäin) aseman löytymiseen asti.

Jos 5 sekunnin aikana ei paineta mitään painiketta, radio palaa automaattiseen asetustilaan ja näyttöön ilmestyy ilmoitus "AUTO".

• OHJELMI EN AUTOMAATTINEN

MUI STI I N TALLENNUS JA SKANNAUS

- Automaattinen muistiin tallennus

- Paina ja pidä painettuna 2 sekunnin ajan TS-painiketta (2), jotta radio aloittaa haun taajuudesta 87,5 MHz alkaen ja tarkistaa signaalin voimakkuuden yksittäisen hakusyklin päättymiseen asti. Seuraavaksi muutamat asemat, joiden signaali on voimakkain, tallennetaan FM3 kaistaan liittyvien painikkeiden oletusnumeroilla. Ensimmäinen hakusykli toimii LOCAL-tilassa (paikallinen) ja hakee asemat, joiden vastaanottosignaali on voimakkain. Jos asemien määrä on vähemmän kuin 6 asemaa, radio suorittaa seuraavan hakusyklin paikallistilan ollessa pois päältä (LOCAL OFF).

- Ohjelmien skannaus

Paina lyhyesti TS-painiketta (2) skannataksesi esiviritetyt asemat. Radio pysähtyy 5 sekunnin ajaksi kyseiselle esiviritetylle numerolle ilman äänen mykistämistä.

• ASEMI EN MANUAALI NEN TALLENNUS JA ESI VI RI TETTYJEN ASEMI EN VALI NTA

Paina ja pidä painettuna 2 sekunnin ajan yhtä esiviritettyä muistiin tallennettua radioasemaa (1-6) vastaanottaaksesi sen signaalin. Sillä hetkellä lähettävä asema tallennetaan muistiin kyseisellä numeropainikkeella. Paina lyhyesti ohjelmoidun aseman painiketta (1-6) kuunnellaksesi suoraan tämän esiasetuspainikkeella muistiin tallennetun aseman lähetystä.

RDS-KÄYTTÖ (RADIO DATA SYSTEM KÄYTTÖ)

- RDS-tila asetetaan järjestelmävalikon kohdassa AF. Kierrä audiokiertosäädintä kytkeäksesi AF-toiminnon päälle tai pois päältä.

Joka kerta, kun AF-toiminto on päälle kytkettynä, näyttöön ilmestyy symboli "AF".

Ohjelman nimi ilmestyy näyttöön RDS-aseman lähetyksen vastaanoton aikana.

Symboli "AF" alkaa vilkkua, jos lähetetyn signaalin laatu heikkenee.

Näyttöön ilmestyy ilmoitus "ALARM", kun vastaanotetaan hälytyssignaalia, ja äänilähdön taso sopeutetaan automaattisesti esiviritettyyn lähtötasoon, kun äänenvoimakkuuden ohjaus on asetettu minimitasolle.

• Paikallisohjelmapalvelu

AF-toiminnon käynnistämisen jälkeen järjestelmävalikon kohdassa REG. Audiokiertosäätimen kiertäminen mahdollistaa REG-toiminnon päälle/pois päältä kytkennän. AF-toiminnon pois päältä kytkennän jälkeen ei ole mahdollista kytkeä REG-toimintoa pois päältä.

Jotkut lähetysasemat vaihtavat määrätyksi aikaväliksi ohjelmansa lähettämisen normaalilähetyksestä aluelähetykseksi. Jos alue on kytketty päälle, sillä hetkellä kuunneltu ohjelma pysyy muuttumattomana. Maantieteellisen aluetoiminnon pois päältä kytkennän jälkeen voidaan siirtyä alueellisen aseman lähettämälle vastaanottosignaalille.

• Tieliikennetietojen kuuntelu

Järjestelmävalikon kohdassa TA audiokiertosäätimen kiertäminen mahdollistaa TA-toiminnon päälle tai pois päältä kytkennän. TA-tilan päälle kytkentä mahdollistaa tieliikennetietojen vastaanoton.

Jos laite toimii CD- (MP3-) tai AUX-tilassa, tapahtuu väliaikainen kytkentä radiotilaan.

Jos EON-toiminto havaitsee tieliikennetietoja muussa ohjelmassa, laite kytkeytyy väliaikaisesti asemaan, jolla on yhteys EON-toiminnon kanssa.

Jos äänenvoimakkuustaso on kynnysarvon alapuolella, se nostetaan tähän arvoon.

TA-tilan päälle kytkentä aiheuttaa TA-toiminnon päälle kytkennän yksittäiselle segmentille. Kun vastaanotetaan TA-aseman lähettämää signaalia, TA-toiminto käynnistyy yksittäiselle segmentille.

TA keskeytystoiminto

TA-toiminnon kääntäminen STOP asentoon keskeyttää ajankohtaisten tieliikennetietojen vastaanottamisen (kohta TA RDS-valikossa - jos ei vastaanoteta yhtään TA-asemaa, käytettävissä ovat ainoastaan valinnat päällä/pois päältä.

Jos vastaanotetaan TA-aseman lähetystä, vastaavaan valikon TA-kohtaan ilmestyvät valinnat päällä/stop/pois päältä). Se ei kuitenkaan aiheuta TA-tilan pois päältä kytkentää.

Voi sattua myös satunnainen kytkeytyminen EON TA-tilaan, kun EON TA tiedot oli jo vastaanotettu senhetkisestä valitusta asemasta ja radio kytkeytyi EON-aseman signaalien vastaanottoon, mutta liian suuri etäisyys EON-asemasta ei mahdollista signaalin vastaanottoa. Siinä tilanteessa radio kytkeytyy takaisin sillä hetkellä vastaanotettavaan asemaan. Yllä oleva esimerkki kuvaa tilannetta, kun käyttäjä kuuntelee väärää ohjelmaa tai tapahtui äänen hetkellinen mykistyminen. RDS-toiminnon käyttämät tiedot ovat PI, PS, AF, TP, TA, EON ja PTY-tiedot.

PS: Ohjelman nimi

Se on lähettävän aseman nimi annettuna alfanumeerisilla merkeillä.

AF: Vaihtoehtotaajuudet

Se on lähetysasemien, jotka lähettävät samaa ohjelmaa, taajuuksien lista.

TP: Tieliikennetietoja sisältävien ohjelmien tunnistaminen

Ne ovat tieliikennetietoja lähettävän

aseman tunnistetietoja.

TA: Tieliikennetietojen tunnistaminen

Ne ovat tunnistetietoja, jotka ilmaisevat tieliikennetietojen lähettämisen tai niiden puuttumisen.

EON: Muun aseman ohjelmatiedot (Enhanced Other Network)

Ne ovat PI, AF, TP, TA, jne. toiminnoissa annettuja tietoja, jotka koskevat muilta asemilta peräisin olevia ohjelmia kuin sillä hetkellä vastaanotettavalta asemalta.

USB-SOI TTI MEN KÄYTTÖ

USB-liitäntä (10) on laitteen etupaneelissa. Se on tarkoitettu USB-muistitikkujen (12) liittämiseen laitteeseen.

USB-muistitikun liitäntään laittamisen jälkeen laite hake siihen tallennettuja MP3/WMA-tiedostoja ja alkaa toistaa niitä. Jos USB-muistitikku on jo liitännässä, paina SRC-painiketta (4), kunnes näyttöön ilmestyy USB-tila.

TI EDOSTOJEN VALINTA

Paina painiketta 18 tai 12 siirtyäksesi edelliseen tai seuraavaan tiedostoon.

Näyttöön ilmestyy tiedoston numero. Paina ja pidä painettuna painiketta▶(12) tai ◀◀ (8) kelataksesi tiedostoa eteenpäin tai taaksepäin. Toisto alkaa kyseisen painikkeen vapauttamishetkellä.

TOI STON PYSÄYTTÄMI NEN

Paina painiketta ▶II (19) pysäyttääksesi toiston. Paina sitä uudelleen palauttaaksesi toiston.

KAI KKI EN TI EDOSTOJEN ESI TOI STO

Paina SCN-painiketta (18) soittaaksesi muutaman ensimmäisen sekunnin jokaista tiedostoa. Paina painiketta uudelleen pysäyttääksesi esitoiston ja jatkaaksesi normaalia toistoa.

TOI STAMI STOI MI NTO

On olemassa kolme mahdollista toistamistapaa:

RPT all---RPT folder---RPT one (mikä vastaa: Toista kaikki -> Toista kansio -> Toista yksittäinen tiedosto)

Paina painiketta RPT (17) valitaksesi yhden niistä.

RPT all: Toistaa kaikki tiedostot.

RPT folder: Toistaa kaikki kansiossa olevat tiedostot.

RPT one: Toistaa yksittäisen kappaleen.

KAI KKI EN TI EDOSTOJEN SATUNNAI STOI STO

Paina painiketta RDM (16) soittaaksesi kaikki tiedostot satunnaisjärjestyksessä. Paina sitä uudelleen kytkeäksesi satunnaistoiston pois päältä.

HAKEMI STON VALINTA YLÖS/ ALAS

Paina painiketta DIR- (15) tai DIR+ (14), siirtyäksesi hakemistossa alaspäin tai ylöspäin. Painikkeet DIR- (15) tai DIR+ (14) eivät käynnistä mitään toimintoa, jos levyllä, jossa MP3-tiedostot ovat, ei ole yhtään hakemistoa.

TI EDOSTOJEN VALI NTA AS/ PS-PAI NI KKEELLA

Paina AS-painiketta. Se käynnistää tilan "hae tiedostonnumero". Kierrä kiertosäädintä (6) valitaksesi tiedostonumeron ja paina sen jälkeen kiertosäädintä MENU (6) valinnan vahvistamiseksi. Laite hakee valitun tiedoston ja alkaa toistaa sitä. On olemassa myös mahdollisuus hake tiedostoja käyttäen suoraan numeropainikkeita.

M1-M6: 1-6

BAND (KAISTA): 7

◀◀:8

▶▶|: 9

DISP: 0.

Jos valitaan tiedoston numero, laite odottaa muutaman sekunnin kiertosäädintä (6). Muutaman sekunnin kuluttua laite hakee kyseisen tiedoston jopa silloin, vaikka kiertosäädintä MENU (6) ei ole painettu.

Huomio:

1. Laite tukee ainoastaan Microsoftin hyväksymiä USB-muisteja.
2. USB MP3-soitin ei ole standardisoitu laite, mikä tarkoittaa, että erilaisilla merkeillä ja erilaisilla laitemalleilla on omat standardit. Siitä johtuen laitteemme ei tue jokaista MP3-soitinta.
3. Jos yhdistetään normaalilla paristolla (joka ei ole akku) varustettu MP3-soitin, on ensin otettava paristo pois soittimesta ja vasta sen jälkeen yhdistettävä USB-liitäntään. Muutoin se voi aiheuttaa pariston räjähtämisen.

HUOMIO

Toistolaitetta ei saa yhdistää päälaitteeseen, jos USB-muistiin on tallennettu tärkeitä tiedostoja. Soittimen väärä käyttö voi aiheuttaa tiedostojen menetyksen. Yrityksemme ei ole vastuussa sellaisten tietojen menetyksestä.

TF-KÄYTTÖ

TF-liitäntä (22) sijaitsee laitteen etupaneelissa.

TF-kortin TF-liitäntään yhdistämisen jälkeen laite hake niihin tallennettuja MP3/WMA-tiedostoja ja alkaa toistaa niitä.

Toiminto on identtinen aikaisemmin selostetun MP3/WMA-tiedostojen toistotoiminnon kanssa.

Jos laitetta käytetään toisessa käyttötilassa, SRC-painikkeen (4) painaminen mahdollistaa siirtymisen SD-tilaan.

TUETUT MP3/ WMA DEKOODAUSTI LAT

Päälaite tukee alla mainittuja MP3/WMA-tiedostojen (Windows Media Audio) dekoodaustiloja.

Standardi	Datanopeus (kB/ s)	Tuetut tilat
MPEG1 Audio Layer 3 (44,1 kHz)	32, 48, 64, 96, 128, 192, 256, 320	Stereo
Windows Media Audio (44,1 kHz)	64, 96, 128, 192,	Stereo

USB-tila tukee:

1. Kansio: 500 maks.
2. Tiedosto: 999 maks.
3. Kansiosyvyys: 8 kerrosta
4. Koko: 32 GB

HUOMIO

USB-laitetta tai TF-korttia ei saa yhdistää päälaitteeseen, jos niihin on tallennettu tärkeitä tiedostoja. Ei saa myöskään soittaa CD-R/RW-levyjä, jotka sisältävät tärkeitä tiedostoja. Soittimen väärä käyttö voi aiheuttaa tiedostojen menetyksen. Yrityksemme ei ole vastuussa sellaisten tietojen menetyksestä.

BLUETOOTH-KÄYTTÖ \*)

● ALUSTAVAN PARI LII TOKSEN MUODOSTAMI NEN LAI TTEI DEN VÄLILLE BLUETOOTH-TI LASSA

(i) Jos käytät Bluetooth-tilaa, tarkista, että matkapuhelimesi tukee Bluetooth-toimintoa.

(ii) Eri tyyppiset matkapuhelimet toimivat erilaisilla emissiotehoilla. On suositeltavaa, että matkapuhelimen ja laitteen välinen etäisyys ei ylitä 3 m, mikä mahdollistaa paremman yhteyden saavuttamisen. Älä sijoita mitään metalliesineitä ja esteitä matkapuhelimen ja laitteen lähetysreitin

välille.

• PARILIITOKSEN MUODOSTAMINEN

1) Valitse matkapuhelimen Bluetooth-asetukset.
2) (Tiedot Bluetooth-yhteyden käytöstä löydät matkapuhelimesi käyttöohjeesta).
2) Puhelimessa näytettyyn luetteloon pitää ilmestyä kohta "CAR KIT" (autosetti).

Valitse valinta "BP 170 BT" ja syötä sen jälkeen salasana "0000".

Jos salasana vaaditaan.

3) Onnistuneen pariliitoksen muodostamisen jälkeen LCD-näyttöön ilmestyy symboli BT.

- Tulevien puhelujen vastaanotto/ hylkääminen

Tulevan puhelun tapauksessa paina painiketta ottaaksesi puhelun vastaan.

Painikkeen palnaminen aiheuttaa puhelun hylkäämisen.

● Puhelinkeskustelun lopettaminen

Puhelinkeskustelun lopettamisen jälkeen paina painiketta yhteyden sulkemiseksi.

- Yhteystietojen/ vastaanotettujen puhelujen/ soitettujen puheluiden/ hylättyjen puhelujen tarkistaminen (koskee puhelimia, joiden käyttöjärjestelmä on Android tai iPhone)

Paina SRC-painiketta, jotta näyttöön ilmestyy ilmoitus "PHONE" (puhelin). Paina painiketta , jotta näyttöön

ilmestyy ilmoitus "BOOK" (yhteystiedot). Seuraava painikkeen painaminen aiheuttaa näytön peräkkäisistä valinnoista:

BOOK---RECEIVED---DIALED---MISSED--PHONE (Yhteystiedot -> Vastaanotetut -> Soitetut -> Hylätyt -> Puhelin)

Painikkeen ▶▶ tai ◀◀ käyttö jokaisessa edellisistä kohdista mahdollistaa niihin tallennettujen numeroiden tarkistamisen.

Huomio: Ensimmäisen yhteyden jälkeen matkapuhelimeesi ilmestyy ilmoitus, että se on yhdistetty autoradioon. Sinun täytyy antaa suostumus ja painaa "YES" (Kyllä), tilanteen vahvistamiseksi.

(Huomio: On tärkeää tallentaa puhelinnumero puhelimen muistiin eikä SIM-korttiin).

- Puhelun soittaminen

1) Puhelun soittaminen valitsemalla puhelinnumero manuaalisesti.

Paina SRC-painiketta, jotta näyttöön ilmestyy ilmoitus "PHONE" (puhelin). Paina

ja pidä painettuna painiketta

LCD-näyttö on täysin tyhjä. Nyt voit antaa puhelinnumeron ja painaa painiketta valitun numeron vahvistamiseksi.

(Huomio: Jos annat väärän

puhelinnumeron, paina painiketta

poistaaksesi virheelliset numerot.)

Etupaneelissa ovat numerot 1-6 ja painikkeet 0/7/8/9/*/#, joilla on seuraavat toiminnot:

0: Näyttöpainike (DISP)

7: EQ:

8:

9:

*: Paina ja pidä 2 sekunnin ajan painettuna painiketta (5).

: Paina ja pidä 2 sekunnin ajan painettuna painiketta (6).

1) Soittaminen uudelleen samaan numeroon

Paina SRC-painiketta, jotta näyttöön ilmestyy ilmoitus "PHONE" (puhelin). Paina ja pidä painettuna painiketta 2 sekunnin ajan valitaksesi uudelleen viimeksi valitun puhelinnumeron.

2) Soittaminen

yhteystiedoissa/ vastaanotetuis sa puheluissa/ soitetuissa puheluissa/ hylätyissä puheluissa olevaan numeroon (koskee puhelimia, joiden käyttöjärjestelmä on Android tai iPhone)

- Siirry

kohtaan "Yhteystietojen/ vastaanot ettujen puheluiden/ soitettujen puheluiden/ hylättyjen puheluiden tarkistaminen" ja valitse seuraavaksi etsimäsi numero. Paina painiketta valitaksesi kyseinen numero.

Huomio: Jos matkapuhelimessasi on kaksi (2) SIM-korttia, silloin laitteen etupaneelin avulla suoritetun yhteydenoton aikana laite valitsee oletuskortin (tai joka kerta ilmestyy pyyntö määritellä kortti, josta yhteys otetaan.

- Puhelun siirto matkapuhelimen ja laitteen välillä

Puhelun kuluessa voidaan painaa painiketta

(20) puhelinkeskustelun siirtämiseksi

puhelimen ja radion välillä.

- Äänen lähettäminen Bluetoothinkautta (A2DP-toiminto)

Paina SRC-painiketta (4), jotta näyttöön ilmestyy ilmoitus "PHONE" (puhelin). Kytke seuraavaksi musiikintoisto päälle puhelimessa musiikkikappaleen toiston aloittamiseksi. Äänentoisto tulee laitteen

kaiuttimesta.

Paina laitteen etupaneelissa olevaa painiketta (19) kappaleen toiston pysäyttämiseksi/jatkamiseksi. Paina painiketta ▶(12) tai (8) valitaksesi seuraava/edellinen kappale.

Bluetooth-yhteyden päälle/ pois päältä kytkentä

Paina ja pidä painettuna SRC-painiketta 2 sekunnin ajan Bluetooth-yhteyden päälle/pois päältä kytkemiseksi.

1 2 3 4 5 6 7 8 9 10 SRC BAND V+ SEL EQ V- DISP 1+M 2 SUN 3 MHz 4 HDM 5 GHz 6 GHz BLAUPUNKT 11 12 13 14 15 16 17 18

TOI MINTOPAI NIKKEET JA OHJAUS

1. ⏻: Virtakytkin
2. VOL+: Äänenvoimakkuuden lisäämispainike.
3. BAND: Mahdollistaa FM1/FM2/FM3/MW1/MW2-kaistan valinnan RADIO-tilassa
4. : RADIO-tilassa: Paina lyhyesti hakeaksesi toimintoja alaspäin. Paina ja pidä painettuna kytkeäksesi manuaalisesti..
   MP3/WMA-tilassa: Paina lyhyesti siirtyäksesi yhden tiedoston taaksepäin. Paina ja pidä painettuna siirtyäksesi nopeasti taaksepäin.
5. VOL- : Äänenvoimakkuuden hiljentämispainike.
6. EQ: Äänen korjauspainike.
7. 2 SCN: RADIO-tilassa: Numero 2. (Katso sivu 11) ASEMAN TALL MP3/WMA-tilassa: Paina kytkeäksesi päälle/pois päältä SKANNAUS-toiminto.
   8 - 1 ▶!! RADIO-tilassa: Numero 1. Katso sivu 11 - ASEMAN TALLENT, MP3/WMA-tilassa: Paina pysäyttääksesi/jatkaaksesi toistoa.
8. 4 RDM: RADIO-tilassa: Numero 4. Katso sivu 11 - ASEMAN TALL MP3/WMA-tilassa: satunnaistoiston päälle/pois päältä kytkentä
9. 5 DIR-: RADIO-tilassa: Numero 5. Katso sivu 11 - ASEMAN TALLENTAMINEN.
   MP3/WMA-tilassa: Paina painiketta palataksesi edelliseen Se on → painike, jos laite toimii Bluetooth-tilassa *)
10. SRC: Se on SRC-toiminto (äänilähde).
11. Paina mykistääksesi/palauttaaksesi äänen.
12. RADIO-tilassa: Se on TS-toiminto (Katso sivu 11).
    MP3/WMA-tilassa: Se on hakutoiminto. (Katso sivu 12). BT-tilassa: Vastaa sivulla 14 selostetusta toiminnosta: soittaminen.
13. SEL: On sama kuin MENU-painike. Katso MENU. Katso sivu 9.
14. ▶▶ : RADIO-tilassa: Paina lyhyesti toiminnon hakemiseksi. Paina ja pidä painettuna, löytääksesi toiminnon manuaalisesti.

YLEISTIEDOT

Virtalähdettä koskevat vaatimukset: 12 V tasavirta, miinusmerkkinen virta yhdistetty runkoon

Perusasennusmitat: 178 (leveys) x 97 (syvyys) x 50 (korkeus)

Äänensäätö:

• Matalat (100 Hz:ssä): ±10 dB
• Korkeat (10 kHz:ssä): ±10 dB
• Maksimilähtöteho: 4X40 W
• Virrankulutus: 10 A (maks.) (koskee normaalia virtalähdeversiota)

RADIO

FM

Taajuusalue 87,5 - 108 MHz

IF 10,7 MHz

Herkkyys (S/N=30 dB) 4 V

Stereokanavaerottelu >25 dB

AM (MW)

Taajuusalue 522 - 1620 kHz

IF 450 kHz

Herkkyys (S/N=20 dB) 36 dBuV

Tarkista kaapeliliitokset ennen tarkistuslistan läpikäyntiä. Kysy neuvoa yrityksen lähimmältä edustajalta, jos tarkistuslistan läpikäynnin jälkeen ilmenee edelleen mitä tahansa ongelmia.

Oire	Syy	Ratkaisu
Virransyötön puuttuminen.	Auton virtalukkoa ei ole kytketty päälle.	Laita virtalukon avain "ACC" asentoon, jos virransyöttö on kytketty ajoneuvon apupiiriin eikä moottori ole käynnissä.
	Palanut sulake. Vaihda sulake.
Levyä ei voida laittaa levyasemaan tai poistaa siitä.	Levyasemassa on jo levy.	Poista levy levyasemasta ja laita vasta sen jälkeen seuraava levy.
	Levy on laitettu väärässä asennossa.	Laita levy siten, että painatukset ovat ylöspäin.
	CD-levy on erittäin likainen tai vaurioitunut.	Puhdista levy tai yritä avata muu levy.
	Auton sisälämpötila on liian korkea.	Jäähdytä ajoneuvo tai odota, kunnes ympäristön lämpötila laskee normaalilämpötilaan.
	Vesihöyry on kondensoitunut.	Jätä soitin noin tunnin ajaksi pois päältä ja yritä uudelleen.
Ääni puuttuu.	Äänenvoimakkuus on asetettu minimitasolle.	Säädä äänenvoimakkuus halutulle tasolle.
	Kaapeleita ei ole yhdistetty oikein.	Tarkista kaapeliliitännät.
Häiriöitä äänentoistossa.	Laitteen kiinnityskulma ylittää 30 astetta.	Aseta kulma siten, että se on pienempi kuin 30 astetta.
	Levy on erittäin likainen tai vaurioitunut.	Puhdista levy tai yritä avata muu levy.
Toimintonäppäi met eivät toimi.	Sisäänrakennettu mikrotietokone toimii virheellisesti melun takia.	Paina nollauspainiketta (RESET). Etupaneeli on kiinnitetty virheellisesti.
Radio ei toimi. Radioasemien automaattinen valintatoiminto ei toimi.	Antennikaapelia ei ole yhdistetty.	Yhdistä antennikaapeli huolellisesti.
	Signaalin voimakkuus on liian heikko.	Valitse asema manuaalisesti.

MUTE 130

FRONTPLADE FRIGIVELSE 130

LYDSTILLING 131

EQ (EQUALIZATION) 131

XBASS 131

BIP TÆND/SLUK 131

LOC TÆND/SLUK 131

STEREO/MONO 131

UR....132

AREAL: 131

REG TÆND/SLUK 132

EON TÆND/ SLUK 132

INFORMATION DISPLAY 132

INDSTIL TIDEN 132

VÆSKEKRYSTAL DISPLAY 132

RESET FUNKTION.... 132

RADIO DRIFT 132

RDS (RADIO DATASYSTEM) BETJENING133

TA-AFBRYDELSESFUNKTION 134

BETJENING AF USB- AFSPILLER ..... 134

VÆLG FILER....1343

SCAN OG SPIL ALLE FILER 1343

TILFÆLDIG AFSPILNING AF ALLE FILER

135

VÆLG KATALOG OP/NED 135

VÄELGE FILER VED HJÆLP AF AS / PS-KNAP

135

ADVARSEL 135

TF BETJENING 135

AFKODNINGSTILSTANDE, DER
