Madrid 170 BT - Autoradio BLAUPUNKT - Kostenlose Bedienungsanleitung

Produkttyp	Bluetooth-Autoradio
Marke	Blaupunkt
Modell	Madrid 170 BT
Abmessungen (L x H x T)	178 x 50 x 97 mm
Stromversorgung	12 V DC, Masse negativ
Maximale Ausgangsleistung	4 x 40 W
Maximaler Stromverbrauch	10 A
Radiofrequenzbänder	FM (87,5-108 MHz), AM/MW (522-1620 kHz)
Senderspeicher	18 FM (3 Bänke mit je 6) + 12 AM (2 Bänke mit je 6)
Bluetooth	Freisprechen und Audio-Streaming A2DP
USB-Player	MP3/WMA, bis 32 GB, 500 Ordner, 999 Dateien
TF-Kartenleser	MP3/WMA
AUX-Eingang	AUX-IN-Buchse 3,5 mm
Equalizer	Voreinstellungen CLASSICS, ROCK, POP, FLAT, OFF + XBASS
RDS	AF, TA, TP, EON, REG
Abnehmbare Frontblende	Ja, mit Entriegelungstaste
Fernbedienung	Inklusive
Klangregelung	Bässe, Höhen, Balance, Fader, TA-Lautstärke, Piepton
Reinigung	Verwenden Sie einen in Isopropylalkohol getränkten Wattestäbchen für den Schlitz der Frontblende
Reset	RESET-Taste mit einem dünnen Gegenstand

Häufig gestellte Fragen - Madrid 170 BT BLAUPUNKT

Wie koppele ich mein Telefon über Bluetooth?

Aktivieren Sie Bluetooth auf Ihrem Telefon und suchen Sie nach Geräten. Wählen Sie BP 170 BT und geben Sie den Code 0000 ein. Das Display zeigt das BT-Symbol an, sobald die Verbindung hergestellt ist.

Was tun, wenn das Autoradio nicht angeht?

Überprüfen Sie, ob die Zündung auf ACC steht. Wenn die Sicherung durchgebrannt ist, ersetzen Sie sie durch eine Sicherung gleicher Stärke (10 A).

Wie stelle ich die Uhr manuell ein?

Drücken und halten Sie die DISP-Taste 2 Sekunden lang. Die Stundenanzeige blinkt: Verwenden Sie ▶▶/◀◀, um die Stunden einzustellen, drücken Sie kurz DISP, um zu den Minuten zu gelangen, und stellen Sie diese ein. Bestätigen Sie mit DISP.

Warum ist der Ton leise oder verzerrt?

Überprüfen Sie die Lautstärkeeinstellung. Wenn die Verzerrung anhält, darf der Einbauwinkel 30 Grad nicht überschreiten. Reinigen Sie außerdem die Disc, wenn Sie eine CD verwenden.

Wie speichere ich einen Radiosender?

Stellen Sie den gewünschten Sender ein, drücken und halten Sie dann eine Zifferntaste (1 bis 6) für 2 Sekunden. Der Sender ist gespeichert. Zum Abrufen drücken Sie kurz die Taste.

Kann ich einen USB-Stick oder eine TF-Karte verwenden?

Ja, schließen Sie einen USB-Stick (bis 32 GB) an oder legen Sie eine TF-Karte in den entsprechenden Steckplatz ein. Das Gerät spielt MP3/WMA-Dateien ab. Verwenden Sie die SRC-Taste, um die Quelle auszuwählen.

Wie führe ich einen Anruf vom Autoradio aus?

Stellen Sie sicher, dass Bluetooth verbunden ist. Drücken Sie SRC, bis PHONE angezeigt wird. Wählen Sie die Nummer mit den Tasten und drücken Sie die Telefontaste, um den Anruf zu starten.

Was tun, wenn sich die Frontblende nicht verriegeln lässt?

Reinigen Sie die Kontakte mit einem in Isopropylalkohol getränkten Wattestäbchen. Stellen Sie sicher, dass sie richtig eingerastet ist. Wenn das Problem weiterhin besteht, setzen Sie das Gerät mit der RESET-Taste zurück.

Wie aktiviere ich die Verkehrsinformationen (TA)?

Halten Sie die MENU-Taste 2 Sekunden lang gedrückt, um das RDS-Menü aufzurufen. Drehen Sie den Lautstärkeregler auf TA, dann drehen Sie ihn, um zu aktivieren. Die TA-Lautstärke wird im selben Menü eingestellt.

Das Display zeigt 'ALARM' an, was tun?

Dies ist ein Notfallwarnhinweis über RDS. Die Lautstärke wird automatisch angepasst. Warten Sie das Ende der Durchsage ab; das Gerät kehrt in den Normalzustand zurück. Wenn der Alarm weiterhin besteht, überprüfen Sie, ob die AF-Funktion aktiviert ist.

BEDIENUNGSANLEITUNG Madrid 170 BT BLAUPUNKT

Gerät einschalten/ausschalten 18

Stumm schalten 18

Abnehmen der Frontplatte

(Steuerungspanel) 18

Lautstärkeeinstellung 18

Ein-/ausschalten REG 18

Lautstärke TA 18

Ein-/ausschalten LOC 18

Stereo/Mono-Modus 18

Summer ein- und ausschalten 19

GEBIET 19

EQ 19

Anzeige der Informationen 19

Uhrzeiteinstellung 19

Flüssigkristallanzeige 19

Hilfseingang 19

RESET-FUNKTION 20

Radio-Bedienung 20

Wechseln in den Radio-Betrieb...... 20

Auswahl des Frequenzbandes ...... 20

Senderwahl 20

AUTOMATISCHES SPEICHERN DER

GESCANNTEN PROGRAMME ...... 20

MANUELLES SPEICHERN DER SENDER

UND DER AUFRUF VON

VOREINGESTELLTEN SENDERN ...... 20

RDS-BEDIENUNG (RADIO DATA SYSTEM) 21

USB-Bedienung 22

Bedienung TF.... 23

Bluetooth-Bedienung 24

Fernsteuerung......27

Spezifikation....28

Fehlersuche und Fehlerbeseitigung 29

Konformitätserklärung

Blaupunkt Competence Center Car Multimedia-Evo Sales GmbH erklärt hiermit, dass dieses Gerät mit den grundlegenden Anforderungen und anderen entsprechenden Bestimmungen der Richtlinie 2014/53/EU konform ist.

Die Konformitätserklärung ist unter folgender Adresse verfügbar: www.blaupunkt.com

Die Konformitätserklärung mit der Richtlinie über Funkanlagen 2014/53/EU Konformitätserklärung mit der Richtlinie RoHS 2011/65/EU

Garantie

Die Garantiebedingungen können von folgender Internetseite heruntergeladen werden: www.blaupunkt.com

Garantie

Unter der Adresse www.blaupunkt.com sind Informationen über Servicebetriebe verfügbar, die in Ihrem Land Garantieservice leisten.

VERBINDEN MIT DER ISO-BOX

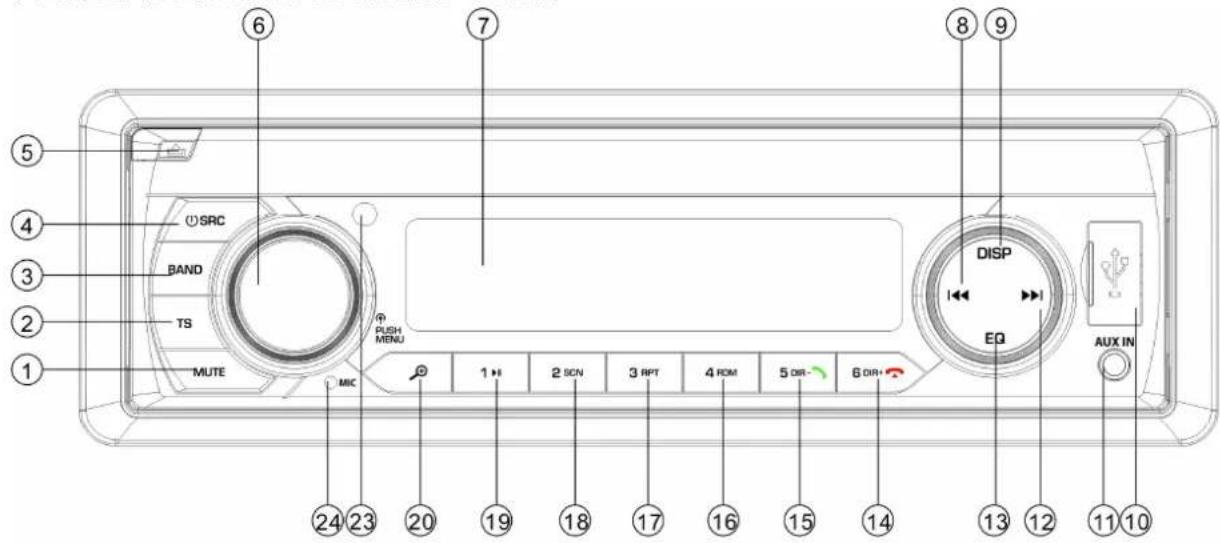

1. MUTE-Taste (STUMM)
2. TS-Taste
3. BAND-Taste
4. Taste „SRC (Quelle)“
5. Taste „Freigabe des Panels“
6. Lautstärketaste/Menü (VOL/MENU)
7. LCD-Anzeige (Display)
8. Taste „DURCHSUCHEN NACH UNTEN“
9. Taste „DISP“ (Anzeige)
10. USB-Anschluss
11. AUX-IN-Buchse
12. Taste „DURCHSUCHEN NACH OBEN“
13. Korrekturtaste (EQ)
14. Taste „DIR+/-“*)
15. Taste „DIR-“*)
16. Taste „RDM“ (zufällige Reihenfolge)
17. Taste „3 RPT" (Wiederholen)
18. Taste „2 SCN" (Scannen)
19. Taste „1
20. Taste „" (Suchen nach MP3-Dateien)

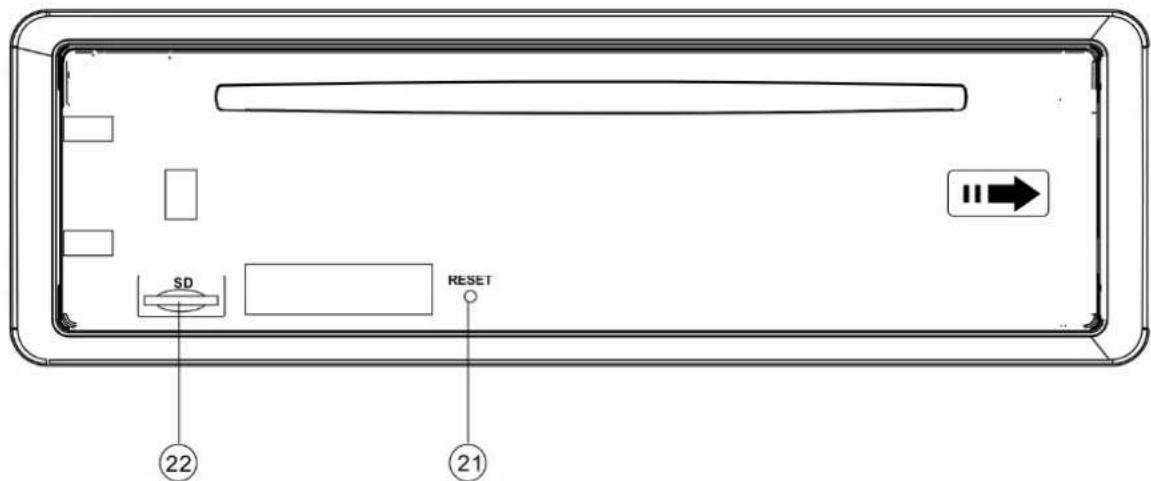

21. RESET-Taste (RESET)
22. Steckplatz der TF-Karte
23. INFRAROTSENSOR
24. MIKROFON

Das Gerät mit der Taste (4) einschalten. Das System wird hochgefahren. Die Taste (4) 2 Sekunden lang gedrückt halten, um das Gerät auszuschalten.

STUMMSCHALTUNG

Die Taste MUTE (1) kurz drücken, um den Audioausgang stumm zu schalten. Die Taste erneut betätigen, um die Lautstärke wiederherzustellen.

ABNEHMEN DER FRONTPLATTE

Die Freigabetaste ▲ (5) drücken, um das abnehmbare Frontpanel zu lösen.

LAUTSTÄRKEEINSTELLUNG

Die MENU-Taste (4) kurz drücken, um den gewünschten Einstellmodus zu wählen. Der Einstellmodus kann in folgender Reihenfolge umgeschaltet werden: -BASS-TRE-BAL-FAD-EQ-XBASS-BEEP-DX-STEREO-CLOCK-AREA

TRE: Hohe Töne

BAL: Balance

FAD: Ausklingen

EQ: Tonkorrektur

DX: Entfernung

Mit dem Audio-Drehknopf (19) kann die direkte Tonqualität oder die Einstellung der Tonqualität angepasst werden.

Die Taste MENU (4) drücken und 2 Sekunden gedrückt halten, um in das RDS-Menü zu gelangen – siehe unten:

AF-TA-TA VOL-REG-EON

AF: Alternative Frequenzen

TA: Verkehrsdurchsagen

TA VOL: Lautstärke der Verkehrsdurchsagen

EON: Informationen über die Programme eines anderen Senders (Enhanced Other Network)

EQ (Tonkorrektur)

Programmen eines anderen Senders (Enhanced Other Network)

EQ (Tonkorrektur)

Kurz drücken, um eine der folgenden,

voreingestellten EQ-Betriebsarten zu wählen: CLASSICS—ROCK—POP—FLAT—EQ OFF

XBASS

Die Taste EQ 2 Sekunden lang gedrückt halten, um die Funktion XBASS einzuschalten. Die Taste erneut drücken und halten, um die Funktion auszuschalten.

Ein- und Ausschalten des Summers (BEEP)

Das Autoradio hat zwei Arten des Summertons. Der Ton wird durch das Drehen des Lautstärkereglers gewählt. - Modus des eingeschalteten Summers (Beep on): Bei jeder Betätigung beliebiger Taste ertönt ein Bestätigungston. - Modus des ausgeschalteten Summers (Beep off): Bei Betätigung beliebiger Tasten ertönt kein Bestätigungston.

LOC/DX:

Durch das Drehen des Audioreglers (6) wird in dieser Funktion das Lokalisieren ein- und ausgeschaltet. Im LOC-Modus reduziert das Gerät die Empfangsempfindlichkeit beim Durchsuchen der Radiosender. Das bedeutet, dass nur die Sender empfangen werden, die eine gute Empfangsqualität garantieren. Alle Sender mit niedriger Tonqualität werden ignoriert. Im DX-Modus erhöht das Gerät die Empfangsempfindlichkeit beim Durchsuchen der Radiosender. Das bedeutet, dass das Radio das Signal von einer größeren Anzahl von Sendern empfangen kann.

STEREO/MONO

Das Drehen des Audioreglers (6) in dieser

Funktion schaltet zwischen STEREO und MONO um. Im STEREO-Modus können Stereosignale im FM-Band empfangen werden. Im MONO-Modus wird ein Sender mit Stereoübertragung zum Mono-Modus konvertiert. In einigen Fällen, wenn das empfangene Signal schlechte Qualität hat, wird der Störungspegel durch die Umschaltung auf MONO reduziert.

UHR

Die Uhr (CLOCK) ist im SEL-Menü lokalisiert. Das Anzeigeformat kann zwischen 12 und 24 Stunden umgeschaltet werden. Achtung: Bei der Wahl der Region EUR (USA oder LAT) an der Position AREA (geografische Region) wird die Uhr automatisch auf das Format 24 (12) umgeschaltet. Wenn aber das Format 12 (24) in der Region EUR (USA oder LAT) gewünscht ist, muss die Uhr wieder formatiert werden.

REGION (AREA):

In der Position AREA im Menü kann die Region EUR/USA/LAT gewählt werden.

Lautstärke TA: Mit dieser Funktion kann die

minimale Lautstärke der Verkehrsdurchsagen eingestellt werden. Einstellbereich ist 10-43. Voreinstellung 21. Mit dem Drehregler wird die Lautstärke der Verkehrsdurchsagen angepasst.

Ein-/ausschalten REG

Nach dem Start der TA-Funktion kann mit dem SEL-Menü die Betriebsart der geografischen Region in der REG-Stellung ein- und ausgeschaltet werden. Für bestimmte Zeit schalten einige Sender das Programm von dem normalen Empfang in den regionalen um. Beim Einschalten der geografischen Region bleibt die aktuell wiedergegebene Region unverändert.

Ein-/ausschalten LOC

Die EON-Funktion kann im SEL-Menü ein- und ausgeschaltet werden. Die Voreinstellung für die EON-Funktion ist „eingeschaltet“.

ANZEIGE

Taste DISP (9) drücken, um für 5 sec. die Uhrzeit anzuzeigen. Nach dieser Zeit schaltet das Display auf die Anzeige der Informationen zurück.

UHRZEITEINSTELLUNG

(1) Manuelle Einstellung:

Taste DISP 2 sec. eingedrückt halten. Die Stundenanzeige blinkt. Taste ▶▶/◀◀ drücken, um die gewünschte Stundenzahl einzustellen. Die Taste DISP kurz drücken, um die Minuten zu ändern. Mit der Taste ▶▶/◀◀ ist es auch möglich, die Minuten genau einzustellen. Danach zur Bestätigung die Taste DISP erneut drücken.

(2) Synchronisieren der Uhrzeit mit der RDS-Station:

Das ermöglicht den Empfang einer RDS-Station, die ein Signal mit guter Qualität (das AF-Symbol auf dem LCD-Display blinkt nicht) sendet. Einige Minuten später wird die korrekte Uhrzeit gemäß der von der Station gesendeten Daten eingestellt. (Achtung: Einige RDS-Stationen verfügen nicht über diese Funktion).

Flüssigkristallanzeige

Sie ermöglicht die Anzeige der aktuellen Frequenz und der aktiven Funktionen.

HILFSEINGANG

Das Gerät kann mit der AUX IN Buchse (11) an einen tragbaren CD-Spieler angeschlossen werden. Die SRC-Taste drücken, um in den AUX-Modus zu wechseln, wenn an das Gerät bereits eine externe

Audiosignalquelle angeschlossen ist.

RESET-FUNKTION

Die RESET-Taste (21) muss mit einer Kugelschreiberspitze oder mit einem schmalen Metallstück betätigt werden.

Die RESET-Taste wird in folgenden Fällen aktiviert:

• Nach der Vormontage des Gerätes, wenn die gesamte Verkabelung angeschlossen ist.
• Wenn keine Funktionstaste funktioniert.
• Wenn die Anzeige einen Fehler anzeigt.

Achtung: Mit der Betätigung der RESET-Taste (21) wird das Gerät nicht wieder eingeschaltet. Mit einem mit Isopropanol getränktem Wattetupfer die Buchse auf dem Frontpanel abwaschen.

RADIOBEDIENUNG

• WECHSELN IN DEN RADIO-BETRIEB

Mit der SRC-Taste (4) den Radio-Betrieb wählen. Auf der Anzeige wird der Radio-Betrieb mit dem gespeicherten Band und der Frequenz angezeigt.

Nach dem Wechseln in den Radio-Betrieb wird die Taste BAND (3) gedrückt, um das gesuchte Band zu wählen.

Das Empfangsband kann in folgender Reihenfolge umgeschaltet werden:

→FM1→ FM2→ FM3 → MW1(AM1)→ MW2(AM2)

- SENDERWAHL

Die Taste ▶▶ (12) oder ◀◀ (8) kurz drücken, um die automatische Suchfunktion zu starten. Das Radio sucht automatisch einen Sender aus (nach oben und nach unten). Die Taste

drücken und 2 Sekunden

eingedrückt halten, bis auf der Anzeige die Meldung „MANUAL“ (Handbetrieb) erscheint, was das Wechseln in den manuellen Einstellbetrieb bedeutet. In diesem

Betrieb kann man zwischen den folgenden Frequenzen (nach oben und nach unten) schrittweise wählen, bis gewünschter Sender gefunden wird. Wenn in 5 Sekunden keine der Tasten gedrückt wird, springt das Radio in den Betrieb der automatischen Auswahl zurück und auf der Anzeige erscheint die Meldung „AUTO“.

• AUTOMATISCHES SPEICHERN DER GESCANNTEN PROGRAMME

- Automatisches Speichern

- Die TS-Taste (2) 2 Sekunden lang eingedrückt halten. Das Radio beginnt das Frequenzband, beginnend mit 87,5 MHz, zu durchsuchen und prüft die Signalstärke, bis der einzelne Suchzyklus abgeschlossen wird. Danach werden Sender mit einem starken Signal unter den voreingestellten Tastennummern des FM3-Bandes gespeichert. Der erste Zyklus läuft im LOCAL-Modus ab und sucht die Sender mit dem stärksten Empfangssignal aus. Wenn es weniger als 6 Sender sind, wird das Radio den nächsten Zyklus im LOCAL OFF Betrieb realisieren.

- Scannen der Programme

Die TS-Taste (2) kurz drücken, um die voreingestellten Sender zu scannen. Das Radio hält für 5 Sekunden bei der jeweiligen, voreingestellten Nummer an, ohne stumm zu schalten.

• MANUELLES SPEICHERN DER SENDER UND DER AUFRUF DER VOREINGESTELLTEN SENDER

Eine der Tasten, die den gespeicherten Radiosendern (1-6) zugeordnet sind,

gedrückt halten, um das Signal des Senders zu empfangen. Der aktuelle Sender wird unter der jeweiligen Nummer gespeichert. Die Taste des programmierten Senders (1-6) kurz drücken, um direkt das gesendete und unter der zugehörigen Programmnummer gespeicherte Signal dieses Senders zu hören.

RDS-BEDIENUNG (RADIO DATA SYSTEM)

• Der RDS-Betrieb wird

in der AF-Position im Systemmenü eingestellt. Stellen Sie den Radioregler um, um die AF-Funktion ein- oder auszuschalten.

Nach jedem Einschalten der AF-Funktion wird das Symbol „AF“ angezeigt.

Der Programmname wird beim Empfang eines RDS-Senders angezeigt.

Das AF-Symbol beginnt zu blinken, wenn die Qualität des gesendeten Signals schlechter wird.

Beim Empfang eines gesendeten Alarmsignals erscheint auf der Anzeige die Meldung „ALARM“ und die Stärke des akustischen Ausganges wird automatisch an die voreingestellte Ausgangsstärke angepasst - wenn die Kontrolle der Lautstärke auf das Minimum eingestellt ist.

- Bedienung der lokalen Programme

Nach dem Einschalten der AF-Funktion in der REG-Position im Systemmenü. Mit der Umstellung des Audio-Drehreglers kann die REG-Funktion ein- und ausgeschaltet werden. Nach dem Ausschalten der AF-Funktion kann die REG-Funktion nicht ausgeschaltet werden.

Einige Sender schalten für bestimmte Zeit das Senden des Programms zwischen der normalen und der regionalen Sendeart um. Beim Einschalten der Region wird der aktuell

wiedergegebene Sender nicht geändert. Nach dem Ausschalten der Funktion der geografischen Region kann auf Empfangssignal des regionalen Senders umgeschaltet werden.

- Wiedergabe

der

Verkehrsdurchsagen

In der TA-Position im Systemmenü kann durch die Umstellung des Audio-Drehreglers die TA-Funktion ein- und ausgeschaltet werden. Das Einschalten des TA-Betriebes ermöglicht den Empfang der Verkehrsdurchsagen: Im CD-(MP3) oder AUX-Betrieb des Gerätes wird vorläufig auf Radio-Betrieb umgeschaltet.

Stellt die EON-Funktion anstehende Verkehrsdurchsagen in einem anderen Sender fest, dann wird das Gerät vorläufig auf den mit der EON-Funktion verbundenen Sender umgeschaltet.

Ist die Lautstärke unter den Grenzwert eingestellt, wird sie zu diesem Wert angehoben.

Mit dem Einschalten des TA-Betriebes wird die TA-Funktion für ein einzelnes Segment eingeschaltet. Beim Empfang des Signals eines TP-Senders wird die TP-Funktion für ein einzelnes Segment eingeschaltet.

Störfunktion TA

Durch das Umschalten der TA-Funktion auf STOP wird der Empfang der aktuellen Verkehrsdurchsagen annulliert (Position TA im RDS-Menü, wenn

kein TA-Sender empfangen wird, dann hat sie nur Ein-/Ausfunktion. Beim Empfang eines TA-Senders werden auf entsprechender TA-Stelle im Menü die Optionen

Einschalten/Stopp/Ausschalten angezeigt). Dadurch wird aber der TA-Betrieb nicht ausgeschaltet.

Es kann zum zufälligen Umschalten in den EON-TA-Betrieb kommen, wenn die Informationen EON TA vom aktuell gewählten Sender bereits empfangen

waren und das Radio auf den Empfang dieses EON-Senders umgeschaltet hat, aber die Entfernung vom EON-Sender den Signalempfang unmöglich macht. Das Radio wird dann zurück auf den aktuellen Sender umgeschaltet. Obiges Beispiel stellt eine Situation dar, wenn der Benutzer falsch eingestelltes Programm empfängt oder der Ton vorläufig stumm geschaltet wurde. Daten, die von der RDS-Funktion genutzt werden, sind die PI-, PS-, AF-, TP-, TA-, EON- und PTY-Daten.

PS: Sendername

Es ist ein Sendername, der mit alphanumerischen Zeichen angegeben wird.

AF: Alternative Frequenzen

Es ist eine Liste der Senderfrequenzen, die gleiches Programm senden.

TP: Identifikation des Senders mit einer Verkehrsdurchsage

Es sind die Identifikationsangaben von Sendern mit Verkehrsangaben.

TA: Identifikation der Verkehrsdurchsage

Es sind Identifikationsdaten darüber, ob die Übertragung der Verkehrsdurchsagen stattfindet oder nicht.

EON: Informationen über die Programme eines anderen Senders (Enhanced Other Network)

Es sind Informationen, die mit der Funktion PI, AF, TP, TA usw. gesendet werden und für andere Programme aus anderen als der aktuell empfangenen Sender gelten.

Bedienung des USB-Spielers

Die USB-Buchse (10) befindet sich auf dem Frontpanel des Gerätes. An dieser Buchse werden die USB-Steuergeräte (10) angeschlossen.

Nach dem Anschluss des Steuergerätes an die USB-Buchse wird das Gerät die

gespeicherten MP3/WMA-Dateien aussuchen und abspielen. Ist ein USB-Laufwerk schon im Steuergerät installiert, wird die SRC-Taste (4) gedrückt, bis im Display der USB-Betrieb angezeigt wird.

DATEIAUSWAHL

Die Taste ◀◀ (8) oder ▶▶ (12) drücken, um

auf die vorherige oder nächste

Datei umzuschalten. In der Anzeige erscheint die Nummer der Datei.

Die Taste ▶▶ (12) oder ◀◀ (8) gedrückt halten, um die Datei vor oder zurück zu spulen. Beim Loslassen der jeweiligen Taste beginnt das Abspielen.

Wiedergabepause

Die Taste ▶II (19) drücken, um die Wiedergabe zu pausieren. Für weitere Wiedergabe die Taste erneut betätigen.

Anschauliches Anspielen von allen Dateien

Die Taste SCN (18) betätigen, um einige Anfangssekunden jeder Datei abzuspielen. Nach erneuter Betätigung der Taste wird das Anspielen gestoppt und die Datei kann abgespielt werden.

WIEDERHOLFUNKTION

Es sind drei Versionen der Wiederholung zugänglich:

RPT all---RPT folder---RPT one (entsprechend: Wiederholen alle -> Wiederholen Ordner -> Wiederholen eine Datei)

Mit der RPT-Taste (17) wird eine Option gewählt.

RPT all: Wiederholt alle Dateien

RPT folder: Wiederholt alle Dateien im

Ordner

RPT one: Wiederholt ein Titel

Abspielen in zufälliger Reihenfolge von allen Titeln/Dateien

Nach der Betätigung der RDM-Taste (16) werden alle Dateien in zufälliger Reihenfolge abgespielt. Beim erneuten Betätigen wird die Funktion des Abspielens in zufälliger Reihenfolge ausgeschaltet.

Auswahl eines Ordners nach oben/unten

Die Taste DIR- (15) oder DIR+ (14) drücken,

um in den oberen oder unteren Ordner zu wechseln. Die Tasten DIR- (15) oder DIR+ (14) werden keine Funktion starten, wenn auf der CD mit MP3/WMA-Dateien keine Ordner angelegt sind.

Auswahl der Dateien mit der Taste AS/PS

Die AS-TASTE drücken. Danach wird der Betrieb „Suchen nach Dateinummern“ aktiviert. Den Drehregler (6) drehen, um die entsprechende Dateinummer zu wählen, und dann den Drehregler (6) zur Bestätigung der Wahl drücken. Das Gerät sucht die gewählte Datei aus und spielt sie ab. Die Dateien können auch direkt mit den nummerischen Tasten gesucht werden:

M1-M6: 1-6

BAND : 7

◀◀: 8

▶▶|: 9

DISP: 0.

Das Gerät wartet nach der Wahl der Dateinummer einige Sekunden auf ein Signal des Drehreglers (6) ab. Nach dieser Zeit wird die jeweilige Datei gesucht, auch dann, wenn der Regler (6) nicht eingedrückt war.

Achtung:

1. Das Hauptgerät unterstützt nur die Standardarten der USB-Speicher, die von Microsoft zugelassen sind.
2. Die USB-MP3-Spieler sind keine standardisierten Geräte, was bedeutet, dass die verschiedenen Geräte und verschiedene Modelle eigene Standards haben. Deswegen werden nicht alle MP3-Spieler von unserem Gerät unterstützt.
3. Beim Anschluss eines MP3-Spielers mit Normalbatterie (kein Akku) soll zuerst die Batterie aus dem Spieler gezogen werden, und erst dann kann es an die USB-Buchse angeschlossen werden. Anderenfalls kann die Batterie bersten.

ACHTUNG

An das Hauptgerät sollen keine Laufwerke angeschlossen werden, die im USB-Speicher wichtige Dateien enthalten. Bei falscher Bedienung des Spielers können die Dateien verloren gehen. Unsere Firma haftet für den Verlust solcher Daten nicht.

Bedienung TF

Auf dem Frontpanel des Gerätes ist ein TF-Slot (22) vorhanden.

Nach dem Anschluss einer TF-Karte an den TF-Slot wird das Gerät die gespeicherten MP3-/WMA-Dateien aussuchen und abspielen. Dieser Mechanismus funktioniert identisch, wie das oben für das Abspielen der MP3/WMA-Dateien beschrieben wurde. Bei der Arbeit in anderem Betrieb wird nach der Betätigung der SRC-Taste (4) in den SD-Betrieb gewechselt.

UNTERSTÜTZTE BETRIEBSARTEN DER MP3-/WMA-DEKODIERUNG

Das Hauptgerät unterstützt die weiter

genannten Dekodierungsarten der Dateien MP3/WMA (Windows Media Audio).

Standarddaten	Datenübertragungsgeschwindigkeit (kB/s)	Unterstützte Betriebsarten
MPEG1 Audio Layer 3 (44,1 kHz)	32, 48, 64, 96, 128, 192, 256, 320	Stereo
Windows Media Audio (44,1 kHz)	64, 96, 128, 192	Stereo

USB-Betrieb unterstützt:

1. Ordner: 500 max.
2. Datei: 999 max.
3. Ordnertiefe: 8 Ebenen
4. Größe: 32 GB

ACHTUNG

Es ist verboten an das Hauptgerät einen USB-Spieler oder eine TF-Karte mit wichtigen Dateien anzuschließen. Es dürfen auch keine CD-R/-RW-Platten mit wichtigen Dateien abgespielt werden. Bei falscher Bedienung des Spielers können die Dateien verloren gehen. Unsere Firma haftet für den Verlust von solchen Daten nicht.

Bluetooth-Bedienung *)

● VORLÄUFIGES KOPPELN DER GERÄTE IM BLUETOOTH-BETRIEB

(i) Wenn Sie Bluetooth-Betrieb nutzen, müssen Sie prüfen, ob das Handy die Bluetooth-Funktion unterstützt. (ii) Verschiedene Handys nutzen verschiedene Sende-Parameter. Es wird empfohlen, dass der Abstand zwischen einem Handy und dem Gerät 3 m nicht überschreitet, was die beste Qualität der Verbindung garantiert. Auf der Übertragungsstrecke zwischen dem Handy

und dem Gerät sollen keine Metallgegenstände und Hindernisse platziert werden.

KOPPELN

1) Die Bluetooth-Konfiguration 2) im Mobiltelefon wählen. (Die Informationen über die Bedienung der Bluetooth-Verbindung sind in der Handy-Anleitung zu finden). 3) Auf der im Handy angezeigten Liste soll die Position „CAR KIT“ (Kfz-Einheit) erscheinen. Die Option „BP 170 BT“ wählen und dann das Passwort „0000“ eingeben, wenn ein Passwort benötigt wird. 4) Nach dem erfolgreichen Koppeln der Geräte wird auf dem LCD-Display das Symbol BT angezeigt.

- Annehmen/Abweisen eines ankommenden Anrufs

Bei einem ankommenden Anruf wird die Taste → betätigt, um den Anruf anzunehmen. Mit dem Druck auf die Taste → wird der Anruf abgewiesen.

- Beenden des Anrufs

Nach dem Anruf die Taste drücken, um zu beenden.

- Überprüfen des Telefonbuchs/der angenommenen/gewählten/verpassten Gespräche (gilt für Mobiltelefone mit Android-System und iPhone)

Die SRC-Taste drücken, um im Display die

Meldung „PHONE“ (Telefon) anzuzeigen. Die erste Taste drücken, um im Display die Meldung „BOOK“ (Telefonbuch) anzuzeigen. Beim nächsten Druck werden der Reihe nach folgende Optionen angezeigt:

BOOK---RECEIVED---DIALED---MISSED--PHONE (Telefonbuch -> Angenommen -> Angewählt -> Nicht angenommen -> Telefon)

Mit der Taste oder in jeder dieser Positionen können die zugehörigen Nummern geprüft werden.

Achtung: Nach dem ersten Ankoppeln wird das Handy die Information anzeigen, dass es mit dem Autoradio verbunden wurde. Sie müssen Ihre Zustimmung geben und die Taste „YES“ (Ja) zur Bestätigung drücken.

(Achtung: Es ist wichtig, dass die Telefonnummer im Telefonspeicher und nicht auf der SIM-Karte gespeichert ist.)

- Anrufen

1) Anrufen mit manueller Eingabe der Telefonnummer

Die SRC-Taste drücken, um im Display die Meldung „PHONE“ (Telefon) anzuzeigen. Die

Taste 📞 gedrückt halten. Die

LCD-Anzeige wird leer sein. Jetzt kann die Telefonnummer eingegeben und die Taste

, zur Bestätigung

der eingegebenen Nummer gedrückt werden. (Achtung: Bei einem Fehler bei der

Nummereingabe die Taste 📞 drücken,

um die falsch eingegebenen Ziffern zu löschen.)

Auf dem Frontpanel sind die Ziffern 1-6 und Tasten 0/7/8/9/*/# mit folgenden

Funktionen belegt:

0: Anzeigetaste (DISP)

7: EQ: 8: 9: ▶▶▶

*: Die Taste (5) 2 Sek. eingedrückt halten.

: Die Taste (6) 2 Sek. eingedrückt halten.

Anruf wiederholen

Die SRC-Taste drücken, um im Display die Meldung „PHONE“ (Telefon) anzuzeigen.

Die Taste ↘ drücken und 2 Sekunden gedrückt halten, um die zuletzt gewählte Nummer zu wählen.

Ein Anruf mit einer Telefonnummer aus dem Telefonbuch / eines angenommenen / angewählten / nicht angenommenen Gesprächs (gilt für Mobiltelefone mit dem System Android und iPhone)

- Die Position „Überprüfen des Telefonbuches / der angenommen / angewählten / nicht angenommen Gespräche“ wählen und dann die gesuchte Telefonnummer anrufen. Die Taste zur Auswahl der gesuchten Nummer drücken.

Achtung: Wenn im Mobiltelefon zwei (2) SIM-Karten installiert sind, wird beim Anrufen mit Hilfe des Frontpanels die voreingestellte Karte gewählt oder es wird jedes Mal eine Nachfrage zur Bestimmung der Karte, die beim Anrufen genutzt werden sollte, erscheinen.

- Übergabe des Gespräches zwischen einem Mobiltelefon und dem Gerät

Während des Anrufes kann die Taste (20) gedrückt werden, um den Anruf zwischen dem Telefon und dem Gerät zu schalten.

- Tonübertragung über Bluetooth

(A2DP-Funktion)

Die SRC-Taste (4) drücken, um im Display die Meldung „PHONE“ (Telefon) anzuzeigen.

Dann den Musikspieler im Telefon einschalten, um das Abspielen eines

Musikstückes zu starten. Der Ton wird über den Lautsprecher

im Gerät ausgegeben. Die Taste (19)

auf dem Frontpanel drücken, um das

Abspielen zu stoppen/erneut aufzunehmen.

Mit dem Druck auf die Taste ▶(12) oder

(8) den nächsten/vorherigen Titel wählen.

Koppeln/Entkoppeln von Bluetooth

Die SRC-Taste drücken und 2 Sekunden gedrückt halten, um Bluetooth zu koppeln/zu entkoppeln.

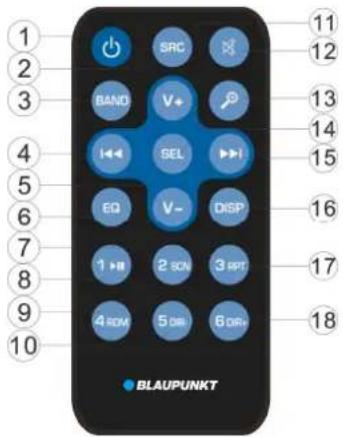

Funktions- und Steuerungstasten

1. Ein- und Ausschalttaste der Versorgung
2. VOL+: Lautstärkeerhöhung
3. BAND: Im RADIO-Betrieb kann das Band FM1/FM2/FM3/MW1/MW2 gewählt werden.
4. Im RADIO-Betrieb: Kurz drücken zum Durchsuchen nach unten, gedrückt halten zum manuellen Ausschalten

Im MP3/WMA-Betrieb: Kurz drücken, um einen Titel/eine Datei zurück zu springen, gedrückt halten für schnelles Zurückspulen

1. VOL-: Lautstärkeverringerung
2. EQ: Es ist die Taste der Tonkorrektur.
3. 2 SCN: Im RADIO-Betrieb: Nummer 2. Siehe Seite 11 - SPEICHERN DES SENDERS. Im MP3/WMA-Betrieb: Drücken, um das SCANNEN ein-/auszuschalten
4. 1 ▶: Im RADIO-Betrieb: Nummer 1. Siehe Seite 11 - SPEICHERN DES SENDERS

Im MP3/WMA-Betrieb: Drücken, um das Abspielen zu stoppen/wieder aufzunehmen

1. 4 RDM: Im RADIO-Betrieb: Nummer 4. Siehe Seite 11 - SPEICHERN DES SENDERS.

Im MP3-/WMA-Betrieb: Ein-/Ausschalten der Abspielfunktion in zufälliger Reihenfolge.

1. 5 DIR-: Im RADIO-Betrieb: Nummer 5. Siehe Seite 11 - SPEICHERN DES SENDERS. Im MP3-/WMA-Betrieb: Drücken für den Rücksprung zum vorherigen Ordner.

Taste, wenn das Gerät im Bluetooth-Betrieb arbeitet. *)

1. SRC: Es ist die SCR-Funktion (Tonquelle)
2. Drücken, um stumm zu schalten oder die Lautstärke wieder zu aktivieren.
3. Im RADIO-Betrieb: Die Taste für die TS-Funktion (siehe Seite 11) Im MP3/WMA-Betrieb: Es ist die Suchfunktion (siehe Seite 12).

Im BT-Betrieb: Die Taste ist für die auf der Seite 14 beschriebene Funktion: Anrufen, verantwortlich.

1. SEL: Gleiche Funktion wie die Taste MENU. Siehe Seite 9.
2. Im RADIO-Betrieb: Kurz drücken, um die Funktion zu suchen. Drücken und gedrückt halten, um die Funktion manuell zu finden.

ALLGEMEINE INFORMATIONEN

Anforderungen an die Versorgung: Gleichstrom 12 V, Minus verbunden mit Masse

Abmessungen des Montagesockels: 178 (B) x 97 (T) x 50 (H)

Tonkontrolle

• Tiefe Töne (bei 100 Hz): ±10 dB
• Hohe Töne (bei 10 kHz): ±10 dB
• Max. Ausgangsleistung 4X40 W
• Stromaufnahme: 10 A (max.) (Bei der Variante mit normaler Versorgung)

RADIO

FM

Frequenzbereich von 87,5 bis 108 MHz

IF 10,7 MHz

Empfindlichkeit (S/N=30 dB) 4 µ V

Trennung der Stereokanäle >25 dB

AM (MW)

Frequenzbereich von 522 bis 1620 kHz

IF 450 kHz

Empfindlichkeit (S/N=20 dB) 36 dBuV

Die Kabelverbindungen vor der Überprüfung der Checkliste prüfen. Einen Vertreter der Firma konsultieren, wenn ein Problem nach Prüfung der Checkliste weiterhin besteht.

Störung Ursache	Lösung
Keine Versorgung.	Die Zündung im Auto nicht eingeschaltet.	Den Zündschlüssel in die ACC-Stellung umschalten, wenn die Versorgung an den Hilfskreis im Fahrzeug angeschlossen ist und der Motor nicht dreht.
	Defekte Sicherung. Sicherung austauschen.
Die CD kann nicht ein- oder ausgeschoben werden.	Im Spieler ist schon eine CD eingelegt	Die CD herausnehmen und erst dann eine andere einlegen.
	Die CD wurde in falsche eingelegt.	Die CD so einlegen, dass die Beschreibung oben steht.
	Die CD ist stark verschmutzt oder beschädigt.	Die CD reinigen oder mit einer anderen versuchen
	Zu hohe Temperatur im Auto.	Das Auto abkühlen oder abwarten, bis die Umgebungstemperatur wieder normal ist.
	Kondenswasser. Den Spieler für ca. eine Stunde ausgeschaltet lassen und erneut probieren
Kein Ton.	Lautstärke auf Minimum eingestellt.	Die Lautstärke anpassen.
	Die Verkabelung ist falsch angeschlossen.	Die Leitungsverbindungen prüfen.
Störungen bei der Tonwiedergabe.	Der Befestigungswinkel des Gerätes überschreitet 30 Grad.	Den Winkel so einstellen, dass er 30 Grad nicht überschreitet.
	Die CD ist verschmutzt oder beschädigt.	Die CD reinigen oder mit einer anderen versuchen.
Die Bedienungstasten funktionieren nicht.	Die Funktionen des eingebauten Microcomputers durch Lärm gestört.	Die RESET-Taste drücken. Das Frontpanel wurde falsch befestigt.
Radio funktioniert nicht. Die Funktion der automatischen Senderwahl funktioniert nicht.	Keine Antennenleitung angeschlossen.	Die Antennenleitung sorgfältig anschließen.
	Die Signalstärke ist zu schwach.	Den Sender manuell einstellen.

Manipulation 32

TON AUSSCHALTEN

LAUTSTÄRKE EINSTELLEN

Bildschirm (Display) LCD.... 90

Zusatzeingang.... 90

UNTERSTÜTZT MP3 / WMA 135

WARNUNG 136
