Madrid 170 BT - Bilradio BLAUPUNKT - Gratis brugsanvisning og manual

Produkttype	Bluetooth bilradio
Mærke	Blaupunkt
Model	Madrid 170 BT
Dimensioner (L x H x D)	178 x 50 x 97 mm
Strømforsyning	12 V DC, negativ jord
Maksimal udgangseffekt	4 x 40 W
Maksimalt strømforbrug	10 A
Radiobånd	FM (87,5-108 MHz), AM/MW (522-1620 kHz)
Stationhukommelse	18 FM (3 bankers af 6) + 12 AM (2 bankers af 6)
Bluetooth	Håndfri og A2DP lydstreaming
USB-afspiller	MP3/WMA, op til 32 GB, 500 mapper, 999 filer
TF-kortafspiller	MP3/WMA
Aux-indgang	AUX-IN-stik 3,5 mm
Equalizer	Forudindstillinger CLASSICS, ROCK, POP, FLAT, OFF + XBASS
RDS	AF, TA, TP, EON, REG
Aftagelig front	Ja, med udløserknap
Fjernbetjening	Inkluderet
Lydindstillinger	Bas, diskant, balance, dæmpning, TA-volumen, bip
Rengøring	Brug en vatpind dyppet i isopropylalkohol til frontens åbning
Nulstilling	RESET-knap med en spids genstand

Ofte stillede spørgsmål - Madrid 170 BT BLAUPUNKT

Hvordan parrer jeg min telefon via Bluetooth?

Aktivér Bluetooth på din telefon og søg efter enheder. Vælg BP 170 BT og indtast koden 0000. Skærmen viser BT-symbolet, når den er tilsluttet.

Hvad gør jeg, hvis bilradioen ikke tænder?

Kontroller, at bilens tænding er i ACC-position. Hvis sikringen er sprunget, skal du udskifte den med en sikring af samme størrelse (10 A).

Hvordan indstiller jeg klokkeslættet manuelt?

Tryk og hold DISP-knappen nede i 2 sekunder. Klokkeslættet blinker: brug ▶▶/◀◀ til at indstille timerne, tryk kort på DISP for at gå til minutter, og indstil derefter. Bekræft med DISP.

Hvorfor er lyden svag eller forvrænget?

Kontroller volumenindstillingen. Hvis forvrængningen fortsætter, må monteringsvinklen ikke overstige 30 grader. Rengør også disken, hvis du bruger en CD.

Hvordan gemmer jeg en radiostation?

Indstil den ønskede station, tryk derefter og hold en numerisk tast (1-6) nede i 2 sekunder. Stationen gemmes. For at hente den, tryk kort på tasten.

Kan jeg bruge et USB-stik eller et TF-kort?

Ja, tilslut et USB-stik (op til 32 GB) eller indsæt et TF-kort i den dedikerede åbning. Enheden afspiller MP3/WMA-filer. Brug SRC-knappen til at vælge kilden.

Hvordan foretager jeg et opkald fra bilradioen?

Sørg for, at Bluetooth er tilsluttet. Tryk på SRC, indtil PHONE vises. Indtast nummeret med tasterne, og tryk derefter på telefonknappen for at starte opkaldet.

Hvad gør jeg, hvis fronten ikke låser?

Rengør kontakterne med en vatpind dyppet i isopropylalkohol. Sørg for, at den er korrekt klikket på plads. Hvis problemet fortsætter, udfør en nulstilling med RESET-knappen.

Hvordan aktiverer jeg trafikinformation (TA)?

Tryk og hold MENU-knappen nede i 2 sekunder for at få adgang til RDS-menuen. Drej volumenknappen til TA, og drej derefter for at aktivere. TA-volumen indstilles i den samme menu.

Skærmen viser 'ALARM', hvad gør jeg?

Det er en nødudsendelsesalarm via RDS. Lyden justeres automatisk. Vent på, at beskeden slutter; enheden vender tilbage til normal. Hvis alarmen fortsætter, skal du kontrollere, at AF-funktionen er aktiveret.

BRUGSANVISNING Madrid 170 BT BLAUPUNKT

Slå på/av lydsignal.... 90

AREA.... 90

EQ....90

LCD-display.... 90

Blaupunkt Competence Center Car Multimedia-Evo Sales GmbH erklærer, at apparatet overholder de grundlæggende krav og de øvrige relevante bestemmelser i direktiv 2014/53/EU.

Overensstemmelseserklæringen findes på internettet under www.blaupunkt.com

Overensstemmelseserklæring med hensyn til Radioudstyrsdirektivet (RED) 2014/53/EU Overensstemmelseserklæring med hensyn til RoHS-direktivet 2011/65/EU

Garanti

Garantibetingelserne kan hentes fra www.blaupunkt.com

Garanti

Hvis du nogensinde skal bruge en reparationstjeneste, finder du oplysninger om servicepartnere i dit land under www.blaupunkt.com

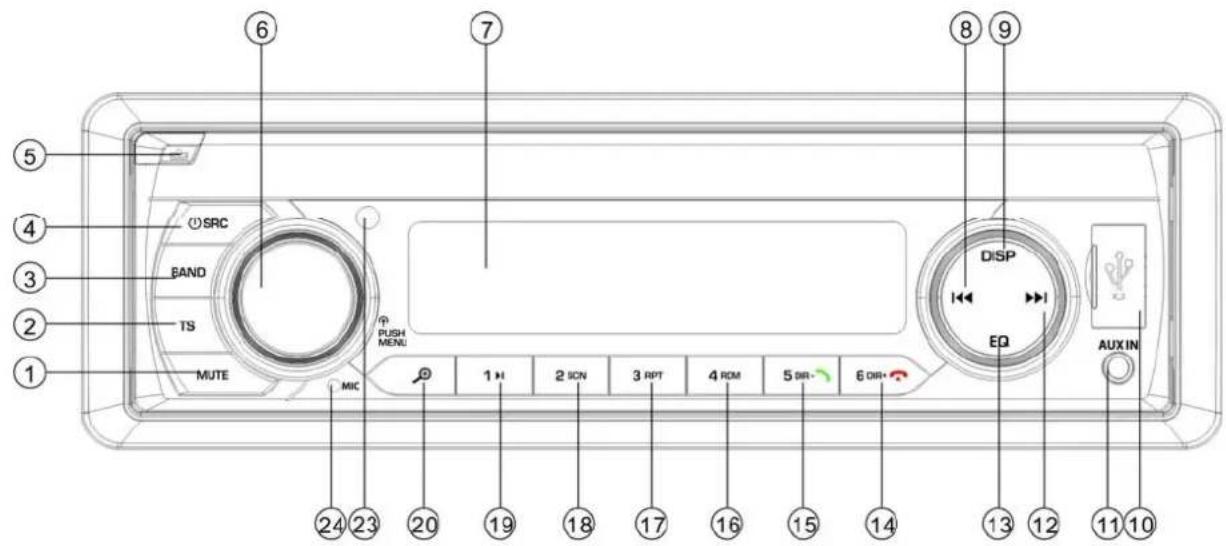

LOKALISERING AF KNAPPER

1. "MUTE"-knap
2. "TS"-knap.
3. "BAND"-knap (bånd).
4. “① /SRC (kilde)” knap.
5. "▲" (panel udløser) knap.
6. "VOL/MENU" knap
7. LCD display.
8. "I◀◀" (Søg ned) knap.
9. "DISP" knap (display knap).
10. USB port
11. "AUX IN" stik.
12. "▶▶|"(Søg op) knap.
13. "EQ" knap.
14. "6 DIR+/ 🔍" knap. *)
15. "5 DIR-/^" knap.*)
16. "4 RDM" button (tilfældig søgning)
17. "3 RPT" knap (gentag)
18. "2 SCN" knap (scan)
19. "1 ▶II" knap.
20. " ✉" MP3 search button (søg efter MP3 filer)

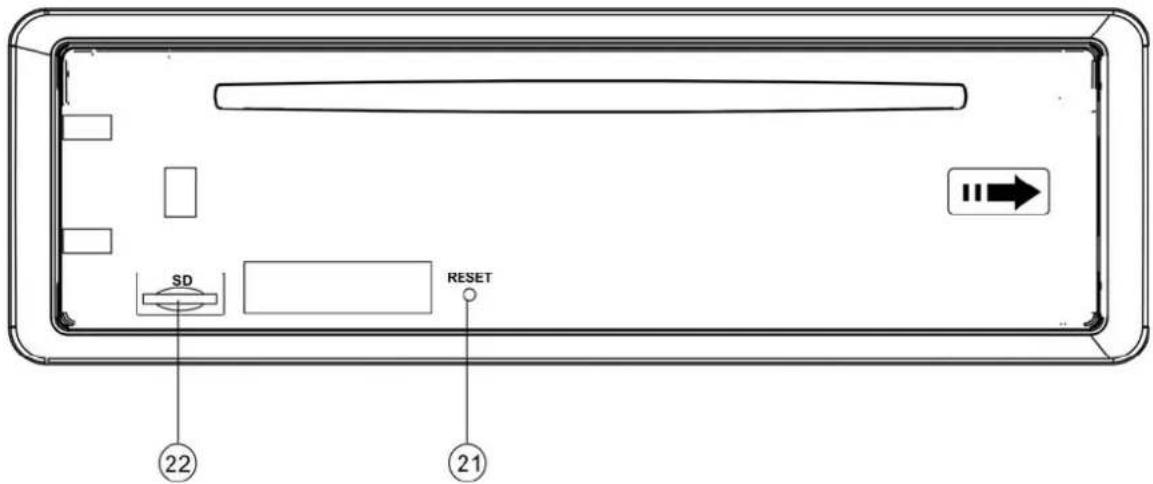

21. RESET knap.
22. TF kort sokkel. 23.INFRAR∅D SENSOR 24.MIKROFON

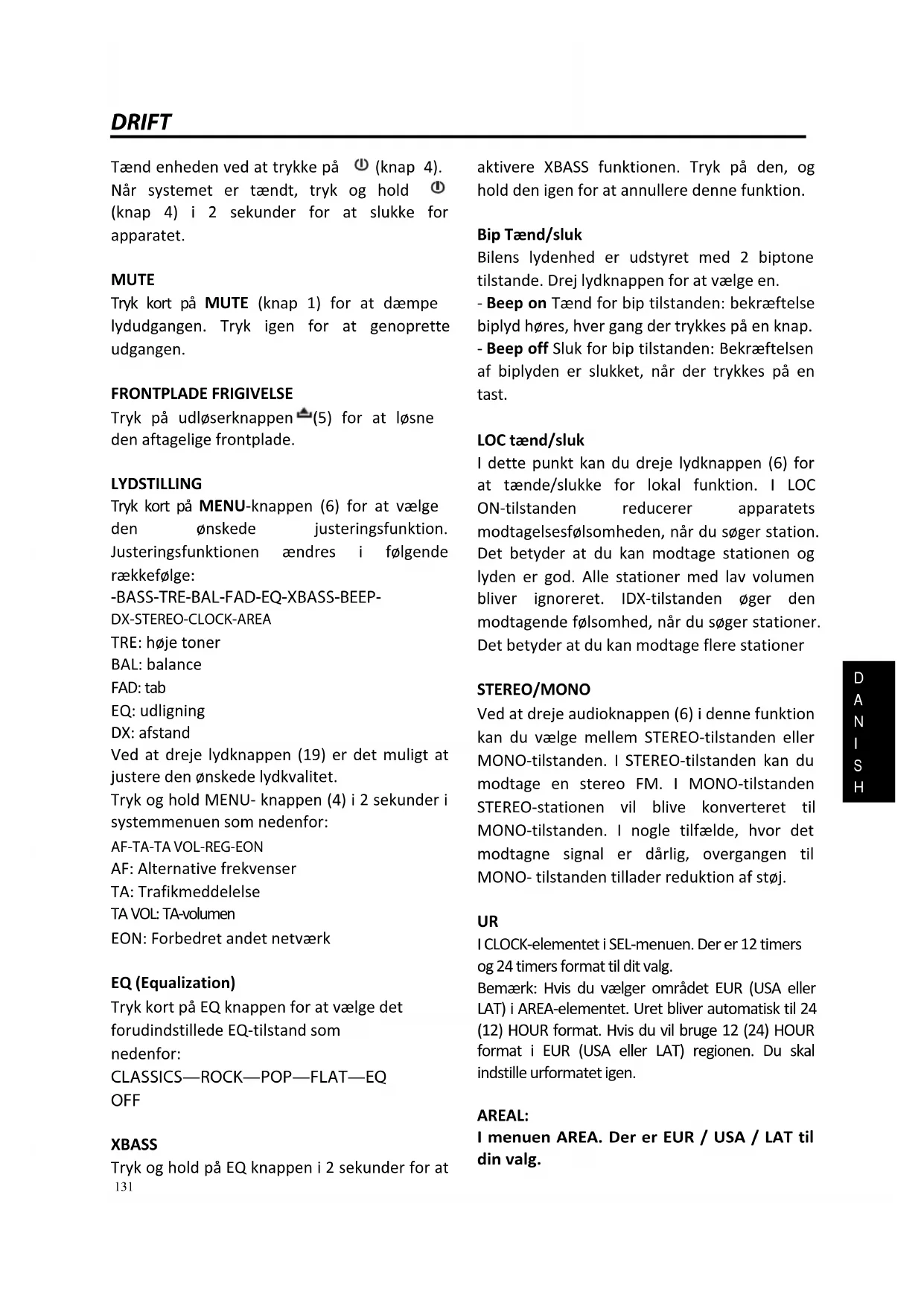

Tænd enheden ved at trykke på Ⓑ (knap 4). Når systemet er tændt, tryk og hold Ⓑ (knap 4) i 2 sekunder for at slukke for apparatet.

MUTE

Tryk kort på MUTE (knap 1) for at dæmpe lydudgangen. Tryk igen for at genoprette udgangen.

FRONTPLADE FRIGIVELSE

Tryk på udløserknappen (5) for at løsne den aftagelige frontplade.

LYDSTILLING

Tryk kort på MENU-knappen (6) for at vælge den ønskede justeringsfunktion.

Justeringsfunktionen ændres i følgende rækkefølge:

-BASS-TRE-BAL-FAD-EQ-XBASS-BEEP-

DX-STEREO-CLOCK-AREA

TRE: høje toner

BAL: balance

FAD: tab

EQ: udligning

DX: afstand

Ved at dreje lydknappen (19) er det muligt at justere den ønskede lydkvalitet.

Tryk og hold MENU-knappen (4) i 2 sekunder i systemmenuen som nedenfor:

AF-TA-TA VOL-REG-EON

AF: Alternative frekvenser

TA: Trafikmeddelelse

TA VOL: TA-volumen

EON: Forbedret andet netværk

EQ (Equalization)

Tryk kort på EQ-knappen for at vælge det forudindstillede EQ-tilstand som nedenfor:

aktivere XBASS-funktionen. Tryk på den, og hold den nede igen for at annullere denne funktion.

Bip Tænd/sluk

Bilens lydenhed er udstyret med 2 biptone-tilstande. Drej lydknappen for at vælge en.

- Beep on: Tænd for bip-tilstanden. Der høres en bekræftelseslyd, hver gang der trykkes på en knap.

- Beep off: Sluk for bip-tilstanden. Bekræftelseslyden er slukket, når der trykkes på en tast.

LOC tænd/sluk

I dette punkt kan du dreje lydknappen (6) for at tænde/slukke for lokal funktion. I LOC ON-tilstanden reducerer apparatets modtagelsesfølsomhed, når du søger stationer. Det betyder, at du kan modtage stationen, og lyden er god. Alle stationer med lav volumen bliver ignoreret. IDX-tilstanden øger modtagelsesfølsomheden, når du søger stationer. Det betyder, at du kan modtage flere stationer.

STEREO/MONO

Ved at dreje lydknappen (6) i denne funktion kan du vælge mellem STEREO-tilstanden eller MONO-tilstanden. I STEREO-tilstanden kan du modtage en stereo FM. I MONO-tilstanden vil STEREO-stationen blive konverteret til MONO-tilstanden. I nogle tilfælde, hvor det modtagne signal er dårligt, tillader overgangen til MONO-tilstanden reduktion af støj.

UR

I CLOCK-elementet i SEL-menuen. Der er 12 timers og 24 timers format til dit valg.

Bemærk: Hvis du vælger området EUR (USA eller LAT) i AREA-elementet, bliver uret automatisk til 24 (12) timers format. Hvis du vil bruge 12 (24) timers format i EUR (USA eller LAT) regionen, skal du indstille urformatet igen.

AREAL:

I menuen AREA. Der er EUR / USA / LAT til dit valg.

TA-volumen: Denne funktion giver dig mulighed for at

Definer minimumsvolumen for trafikmeddelelserne. Det justerbare område er 10 til 43. Standardværdien er 21. Drej volumenknappen for at justere trafikkens volumen.

REG tænd/sluk

Når AF-funktionen er tændt. I SEL-menuen kan du tænde eller slukke for regiontilstand i REG-elementet. Nogle tv-stationer ændrer deres program fra normal udsendelse til regional udsendelse i en bestemt periode. Når regionen er på, forbliver det nuværende lytteprogram uændret.

EON tænd/sluk

I SEL-menuen kan du indstille EON tænd/sluk. Normalt skal du indstille EON på tænd.

INFORMATIONSDISPLAY

Tryk på DISP-knappen (9) for at vise tiden i 5 sekunder. Efter denne tid vender skærmen tilbage til at vise oplysninger.

Indstil tiden

(1) Manuel indstilling:

Tryk og hold DISP-knappen nede i 2 sekunder. Timetiden blinker. Tryk på knappen for at indstille den korrekte time. Tryk kort på DISP-knappen for at skifte til minutter. Brug også knappen til at indstille det korrekte minut. Tryk derefter på DISP-knappen for at bekræfte.

For at modtage en RDS-station, der har et godt signal (AF-symbolet på LCD'et blinker ikke). Flere minutter senere synkroniseres tiden til den korrekte tid af stationens signal. (Bemærk: Ingen RDS-station har denne funktion.)

VÆSKEEKRYSTALDISPLAY

Viser nuværende frekvens og aktiverede funktioner på displayet.

Udvendig indgang

Enheden kan sluttes til en bærbar lydafspiller via AUX IN-stikket (11). Tryk på SRC-knappen for at skifte til AUX-tilstand, når der indsættes en lydkilde til apparatet.

RESET FUNKTION

RESET-knappen (21) skal aktiveres enten med en kuglepen eller et tyndt metalobjekt.

RESET-knappen skal aktiveres af følgende årsager:

- Indledende installation af apparatet, når alle ledninger er tilsluttet.

- Alle funktionsknapper virker ikke.

- Fejlsymbol på displayet.

Bemærk: Hvis du trykker på RESET-knappen (21), vil apparatet ikke arbejde med det samme. Brug en bomuldspinne gennemblødt i isopropylalkohol til at rengøre stikket på frontpanelet.

RADIO DRIFT

• SKIFT TIL RADIO TILSTANDEN

Tryk på SRC-knappen (4) for at vælge radiotilstanden. Radiofunktionen vises i displayet sammen med hukommelsesbåndet og frekvensen.

• VALG AF RADIOBÅNDET

I radiotilstanden skal du trykke på BAND-knappen (3) for at vælge det ønskede bånd. Modtagelsesbåndet ændres i følgende rækkefølge:

FM1 → FM2 → FM3 → MW1 (AM1) → MW2 (AM2)

- VALG AF STATION

Tryk kort på knappen (12) eller knappen (8) for at aktivere automatisk søgefunktion. Det vil automatisk søge op/ned på en station. Tryk i 2 sekunder, indtil "MANUAL" vises på displayet, hvilket indikerer, at den manuelle indstillingstilstand er valgt. I denne tilstand kan du skrue op/ned mellem forskellige frekvenser og finde en station. Hvis begge knapper ikke er blevet trykket i 5 sekunder, vender radioen tilbage til automatisk søgning og "AUTO" vises på displayet.

• AUTOMATISK GEMNING OG PROGRAM SCANNING

- Automatisk gemning

- Tryk på TS-knappen (2) i 2 sekunder. Radioen søger fra 87,5 MHz og kontrollerer signalstyrken, indtil en søgecyklus er afsluttet. Derefter gemmes nogle stærke stationer på de tilsvarende forudindstillede nummerknapper på FM3-båndet. Den første cyklus arbejder i LOCAL-tilstand og søger efter de stærkeste stationer. Hvis der er mindre end 6 stationer, søger den i anden cyklus i LOCAL OFF-tilstand.

- Program scanning

Tryk kort på TS-knappen (2) for at scanne de forudindstillede stationer. Radioen holder ved hvert forudindstillede nummer i 5 sekunder uden lyddæmpning.

• MANUEL GEMNING AF STATIONER OG TILBAGEKALD AF FORUDINDSTILLEDE STATIONER

For at gemme en station skal du trykke på en af de forudindstillede knapper (1-6) i 2 sekunder. Den aktuelle station gemmes på den pågældende knap. Tryk kort på den forudindstillede knap (1-6) for at lytte direkte til den station, der er gemt på den pågældende knap.

RDS (RADIO DATASYSTEM) BETJENING

- Indstilling af RDS-tilstanden foregår i AF-elementet i systemmenuen. Audioknappen bruges til at tænde eller slukke for AF-funktionen.

Når AF er tændt, vises "AF"-symbolet på displayet.

Programnavnet vises ved modtagelse af en RDS-station.

"AF" begynder at blinke, hvis udsendelsessignalet bliver værre.

"ALARM" vises, når der modtages en nødudsendelse, mens lydudgangsniveauet automatisk justeres til det forudindstillede udgangsniveau, når lydstyrken er indstillet til minimum.

• Regional programdrift

Når AF-funktionen er tændt, kan REG-funktionen indstilles i REG-elementet i systemmenuen. Audioknappen bruges til at tænde eller slukke for REG-funktionen. Når AF-funktionen er slukket, kan REG-funktionen ikke indstilles til off.

Nogle tv-stationer ændrer deres program fra normal udsendelse til regional udsendelse i en bestemt periode. Når regionen er tændt, forbliver det aktuelle lytteprogram uændret. Når regionen er slukket, tillader modtagelsen at flytte til regionalstationen.

• Lytte til trafikmeddelelse

I TA-elementet i systemmenuen. Audio drejeknappen bruges til at tænde eller slukke for TA-funktionen. Når TA-tilstanden er tændt og der sendes en trafikmeddelelse:

Når apparatet arbejder i CD (MP3) eller AUX-tilstanden, skifter den midlertidigt til radiotilstanden.

Hvis EON-funktionen registrerer en trafikmeddelelse i et andet program,

apparatet skifter midlertidigt til stationen forbundet med EON-funktionen.

Hvis lydstyrkeniveauet var under tærskelpunktet, hæves det til tærskelværdien.

Når TA-funktionen er tændt, tændes TA for det enkelte segment. Når en TP-station er modtaget, tændes TP for det enkelte segment.

TA-afbrydelsesfunktion

Den aktuelle trafikmelding afbrydes ved at skifte TA-funktionen til STOP (TA positionen i RDS menupunkt, når

Ingen TA-station er modtaget, de tilgængelige funktioner er kun tænd/sluk. Hvis du modtager en TA station, TA i den korrekte position i menuen vil vise følgende optioner: tænd / stop / sluk). Det kan også føre til utilsigtet skift til EON TA-tilstanden, når EON TA-oplysningerne allerede var modtaget fra den aktuelle station og radioen skiftede til modtagelse af denne EON station, men alt for lang afstand fra EON stationen forhindrer signalmodtagelse. I dette tilfælde vil radioen skifte tilbage til den aktuelle station. Ovenstående eksempel viser, hvad der sker, når du lytter til det forkerte program, eller hvis lyden har været midlertidigt slået fra. De data, der bruges af RDS funktionen er PI, PS, AF, TP, TA, EON og PTY.

Udsend stationsnavndata udtrykt i alfanumeriske tegn

AF: Alternative frekvenser

Frekvensliste over tv-stationer, der sender det samme program

TP: Identifikation af trafikprogram

Identifikationsdata for trafikinformations-tv-station

TA: Identifikation af trafikmeddelelser

Identifikationsdata, der viser trafikoplysninger, der overføres eller ej.

EON: Forbedrede andre netværk Information

Broadcasting oplysninger om PI, AF, TP, TA, osv., der vedrører andre netværk end det netværk, der anvendes til den nuværende modtagelse.

BETJENING AF USB-AFSPILLER

På frontpanelet af apparatet er et USB-interface (10). Du kan tilslutte en USB-driver gennem dette interface (12).

Når du tilslutter en USB-driver via dette interface, vil apparatet søge efter MP3 / WMA filer i USB-driveren og begynder at spille. Hvis der allerede er sat et USB-drev i driveren. Tryk kortvarigt på SRC-knappen (4), indtil displayet for USB-tilstand vises.

VÆLG FILER

Tryk på knappen (8) eller knappen (12) til

Tryk på SCN-knappen (18) for at afspille første sekunder af hver fil. Tryk igen for at stoppe intro og genoptage afspilning.

GENTAG FUNKTION

Der er 3 gentagne måder:

RPT alle --- RPT katalog --- RPT en

Tryk på RPT-knappen (17) på en af dem.

RPT alle: Gentag alle filer.

RPT-mappe: Gentag alle filer i kataloget.

RPT en: Gentag en sang.

TILFÆLDIG AFSPILNING AF ALLE FILER

Tryk på RDM-knappen (16) for at afspille alle filer i tilfældig rækkefølge. Tryk på den igen for at annullere den tilfældige funktion.

VÆLG KATALOG OP/NED

Tryk på DIR-knappen (15) eller DIR + knappen (14) for at vælge tidligere katalog eller næste katalog. Hvis MP3 / WMA disken ikke indeholder nogen katalog, er det ikke muligt at trykke DIR-knappen (15) eller DIR + knappen (14).

VÆLG FILER VED HJÆLP AF AS / PS-KNAP

Tryk AS knappen. Knappen aktiverer "Søg filnummer" -tilstanden. Brug drejeknappen (6) for at vælge filnummeret, og tryk derefter på knappen (6) for at bekræfte. Apparatet søger den valgte fil, der skal afspilles. Du kan også vælge filen ved at følge direkte numeriske knapper:

M1-M6: 1-6

BAND: 7

DISP: 0.

Hvis filnummeret blev valgt, apparatet venter i sekunder. Apparatet søger sporet efter få sekunder, selvom MENU knappen (6) ikke trykkes.

Bemærk:

1. Hovedapparatet kan kun understøtte standard USB-hukommelsesdisk som er godkendt af Microsoft.
2. USB MP3-afspillere er ikke en standard, hvilket betyder, at forskellige mærker eller modeller har deres egne standarder. Derfor kan vores produkt ikke understøtte alle MP3-afspillere.
3. Ved tilslutning af en MP3-afspiller med et normalt batteri (ikke genopladeligt), skal du fjerne batteriet fra MP3-afspilleren, før du slutter den til USB-interface. Ellers kan det medføre beskadigelse af batteriet.

ADVARSEL

Når der er vigtige filer på USB-enheden eller TF-kortet, må du ikke slutte den til hovedapparatet for at afspille. Enhver forkert håndtering kan forårsage tab af filer. Derfor påtager vores virksomhed sig intet ansvar herfor.

TF-BETJENING

Der er et TF-interface (22) på frontpanelet.

Når du indsætter et TF-kort i TF-interfacet, søger apparatet efter MP3/WMA-filer på kortet og begynder at afspille. Betjeningen er den samme som den ovenfor beskrevne CD/MP3/WMA-betjening.

Hvis apparatet arbejder i en anden tilstand, kan du trykke på SRC (4)-knappen for at vælge SD-tilstanden.

AFKODNINGSTILSTANDE, DER UNDERSTØTTER MP3/WMA

Hovedapparatet understøtter afkodning af følgende filtyper: MP3/WMA (Windows Media Audio).

Standard	Bit Rate	Supports (kbps) Mode
MPEG1 Audio Layer 3 (44.1kHz)	32,48,64,96, 128,192,256, 320	Stereo
Windows Media Audio (44.1kHz)	64,96,128,192	Stereo

Når der er vigtige filer på USB-enheden eller TF-kortet, må du ikke slutte den til hovedapparatet for at afspille. Afspil heller ikke CD-R/RW-diske, der indeholder vigtige filer. Enhver forkert håndtering kan forårsage tab af filer. Vores virksomhed påtager sig ansvar herfor.

BLUETOOTH-DRIFT *)

- FORELØBIG PARRING AF BLUETOOTH-ENHEDER

(I) Sørg for, at din mobiltelefon understøtter Bluetooth-funktionen. (II) Bluetooth-udgangseffekten er forskellig for forskellige telefoner. For at opnå den bedste samtalekvalitet skal afstanden mellem mobiltelefonen og apparatet være inden for 3 meter. Undgå at placere metalgenstande eller andre objekter mellem mobiltelefonen og apparatet.

- PARRING

1) På mobiltelefonen skal du vælge Bluetooth-opsætningen. (Se venligst brugervejledningen til din mobiltelefon for at få oplysninger om, hvordan du betjener Bluetooth.) 2) "CAR KIT" skal vises på listen på din mobiltelefon. Vælg venligst "BP 170 BT" og indtast derefter adgangskoden "0000", hvis der er behov for en adgangskode. 3) Når parringen er lykkedes, vises BT-mærket på LCD-displayet.

- Besvar / afvis et indgående opkald

Når et opkald kommer ind, skal du trykke på knappen for at besvare opkaldet. Tryk på knappen for at afvise opkaldet.

- Afvis et opkald

Når du er færdig med en samtale, skal du trykke på knappen for at afslutte opkaldet.

- Kontrol af telefonbog / modtagne opkald / foretagne opkald / ubesvarede opkald (til Android- og iPhone-mobiler)

Tryk på SRC-knappen. Den viser "PHONE" på displayet. Tryk på knappen, og den viser

Bemærk! Første gang modtager din mobil en besked om, at enheden ønsker at få adgang til din mobil via Bluetooth. Du skal acceptere og trykke på "JA" for at bekræfte.

(Bemærk: Det er nødvendigt, at telefonnummeret er gemt i telefonen, ikke på SIM-kortet).

- Opkald

1) Foretag et udgående opkald ved at indtaste telefonnummeret manuelt.

Tryk på SRC-knappen. Den viser "PHONE" på displayet. Tryk og hold knappen nede.

LCD-displayet bliver tomt. Derefter kan du indtaste telefonnummeret og trykke på knappen for at bekræfte opkaldet. (Bemærk: Hvis du

indtastede forkerte tal. Tryk på 📞-appen for at annullere forkerte tal.)

På frontpanelet findes 1 \~ 6 cifre og følgende knapper 0/7/8/9 / * / # med følgende funktioner:

0: DISP-knap.

7: EQ:

8:

9:

*: tryk og hold 5-knappen i 2 sekunder.

: tryk og hold 6-tasten i 2 sekunder.

Tryk på SRC-knappen (4), den vil vise "PHONE" på displayet. Tænd derefter musikafspilleren på din mobiltelefon og afspil en sang. Lyden kommer ud af apparatets højttaler. Tryk på knappen (19) på apparatets frontpanel for at sætte pause / afspille sangen. Tryk på knappen (12) eller knappen (8) for at vælge næste / forrige sang.

Tilslut / afbryd Bluetooth

Tryk og hold SRC-knappen nede i 2 sekunder for at tilslutte / afbryde Bluetooth

1) Genopkald til et udgående opkald

Tryk på SRC-knappen, den vil vise "PHONE" på displayet. Tryk og hold knappen nede i 2 sekunder, og det vil genoprette det sidste telefonnummer.

2) Gør et udgående opkald fra telefonbogen / modtaget / opkald / ubesvaret opkald (til Android og iPhone-mobil)

- Se venligst "Tjek telefonbog / modtaget / opkald / ubesvaret opkald", og vælg derefter et telefonnummer. Tryk på tasten for at ringe op.

Bemærk: Hvis der er 2 stk. SIM-kort i din mobiltelefon, når du ringer op et opkald fra apparatets frontpanel, bliver opkaldet udvalgt fra standardkortet (eller ved at bruge et andet kort, hver gang du ringer op).

• Overfør opkaldet mellem mobiltelefon og apparat

Under taletilstanden kan du trykke på

knappen (22) for at overføre telefonopkaldet mellem mobiltelefonen og apparatet.

- Bluetooth-lyd (A2DP-funktion)

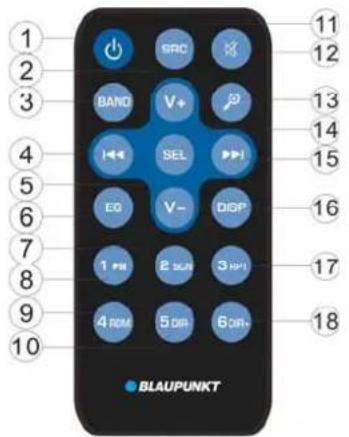

FUNKTIONSTAST & BETJENING

1. ⏻: Tænd/sluk-knap.
2. VOL +: Lydstyrke op-knap.
3. BAND: For at vælge FM1 / FM2 / FM3 / AM1 / AM2 bånd i RADIO-tilstand.
4. I RADIO-tilstand: Tryk kort på den for at søge ned-funktion. Tryk og hold den nede for manuel nedtur.

I CD / MP3 / WMA-tilstand: Tryk kort på den for at springe over det foregående spor / fil. Tryk og hold den nede for hurtig omvendt.

1. VOL-: Volumen ned-knap.
2. EQ: Det er EQ-knappen.
3. 2 SCN: I RADIO-tilstand: Nummer 2. Se side 11 STATIONOPLAGNING.

I MP3 / WMA-tilstand: Tryk på tænd / sluk SCANNING-funktionen.

1. 1 ▶II : I RADIO-tilstand: Nummer 1. Se side 11 STATIONOPLAGNING I MP3 / WMA-tilstand: Tryk for at sætte pause / genoptage afspilning.
2. 4 RDM: I RADIO-tilstand: Nummer 4. Se side 11 STATIONOPLAGNING I MP3 / WMA-tilstand: Slå til / fra tilfældig funktion.
3. 5 DIR-: I RADIO-tilstand: Nummer 5. Se side 11 STATIONOPLAGNING I MP3 / WMA-tilstand: Tryk på den tilbage til forrige mappe. Det er nøglen i BT-tilstand. *)
4. SRC: Det er SRC-funktion.
5. Tryk på den for at slå lyden til / fra
6. ☎ : I RADIO-tilstand: Det er TS-funktion. Se side 11 AUTOMATISK OPBEVARING OG PROGRAM SCANNING I MP3 / WMA-tilstand: Det er filsøgningsfunktion. (Se side 12). I BT-tilstand. Det er funktion, se side 14: Ring ud.
7. SEL: Det er det samme som MENU-knappen. Reference side 9
8. ▶▶ : I RADIO-tilstand: Tryk kort på det for at søge ned funktion. Trykke Og hold den til manuel opvågning. I CD / MP3 / WMA-tilstand: Tryk kort på det for at springe over næste spor / fil. Tryk og hold den nede for hurtig fremad.

GENERELLE OPLYSNINGER

Strømforsyningskrav : DC 12 volt, negativ jord

Chassis Dimensioner : 178 (W) x 160 (D) x 50 (H)

Tone Kontrol

• Bas (ved 100 Hz) : ± 10 dB
• Diskant (ved 10 kHz): ± 10 dB
• Maksimal udgangseffekt: 4x40 watt
• Nuværende afløb: 10 ampere (maks.) (For normal strømversion)

RADIO

FM
Frekvensdækning			87,5	til	108	MHz
I F					1 0	, 7	M	H	z
Følsomhed (S / N = 30dB)	4μV
S t e r e o s e p a r a t i o n										>

AM (MW)

Frekvensdækning	522	til	1620	kHz
IF		450	kHz

Følsomhed (S / N = 20dB)

36 dBuV

Inden du går gennem tjeklisten, skal du kontrollere ledningsforbindelsen. Hvis et af problemerne fortsætter, efter at tjeklisten er foretaget, skal du kontakte din nærmeste serviceforhandler.

Fejl	Årsag	Løsning
Ingen strømforsyning.	Bilens tændingsafbryder er ikke tændt.	Hvis strømforsyningen er tilsluttet biltilbehørs kredsløb, men motoren ikke bevæger sig, skal du skifte tændingsnøglen til "ACC".
	Sikringen er sprunget. Udskift sikringen.
Disken kan ikke indlæses eller udløses.	Tilstedeværelse af cd-disk inde i afspilleren.	Fjern disken i afspilleren, og læg derefter en ny.
	Sæt disken i omvendt retning. Indsæt cd'en med etiketten ve opad.
	CD'en er ekstremt beskidt eller forurenet.	Rengør disken eller prøv at afspille en ny.
	Temperaturen inde i bilen er for høj.	Nedkøl eller vent indtil omgivelsestemperaturen vender tilbage til normal.
	Kondensation. Lad afspilleren slukke i en time og prøv igen.
Ingen lyd.	Lydstyrken er mindst. Juster lydstyrken til et ønsket niveau.
	Ledninger er ikke korrekt tilsluttet.	Kontroller ledningsforbindelsen.
Lyden hopper.	Installationsvinklen er mere end 30 grader.	Juster installationsvinklen under 30 grader.
	Disken er ekstremt beskidt eller defekt.	Rengør cd'en, og prøv derefter at afspille en ny.
Funktionsknappe rne virker ikke	Den indbyggede mikrocomputer virker ikke korrekt på grund af støj.	Tryk på RESET.Frontpanelet er ikke korrekt monteret på plads.
Radioen virker ikke. Radioens automatiske valg virker ikke.	Antennekablet er ikke tilsluttet.	Sæt antennekablet fast.
	Signalerne er for svage. Vælg en station manuelt.

INDEKS

Betjening 143
