HASZNÁLATI ÚTMUTATÓ TPB 20000 C1 TRONIC

Kezelési és biztonsági utalások Oldal

szóval szereplő figyelmeztetés potenciális robbanásveszélyt jelöl. E figyelmeztetés figyelmen kívül hagyása súlyos vagy halálos sérülést és potenciális anyagi kárt eredényezhet. Kövesse a figyelmeztetés utasításait, hogy elkerülhesse a súlyos sérülést, életveszélyt, illetve anyagi kárt! A szimbólum jelentése, hogy a kezelési utasításokat be kell tartani a termék használata során. Egyenáram / Feszültség Ez a termék megfelel a Qualcomm

Quick Charge™ 3.0 technológiai specifikációinak és a Qualcomm Technologies, Inc. által kiadott megállapodásoknak.230 HU PD: Az USB Implementers Forum, Inc. által bevezetett Power Delivery (PD) egy specifikáció a nagyobb teljesítmény kezeléséhez és az eszközök gyorstöltését teszi lehetővé egy USB- kapcsolaton. A CE-jelzés a termékre vonatkozó releváns EU- irányelvek betartását jelöli. A biztonságosságra vonatkozó tájékoztatás Használati utasítás POWERBANK Bevezető Gratulálunk új termékének vásárlása alkalmából. Ezzel a döntésével vállalatunk értékes terméke mellett döntött. A használati utasítás ezen termék része. A biztonságra, a használatára és a megsemmisítésre vonatkozó fontos tudnivalókat tartalmazza. A termék használata előtt ismerje meg az összes használati és biztonsági tudnivalót. A terméket csak a leírtak szerint és a megadott felhasználási területeken alkalmazza. A termék harmadik személy számára való továbbadása esetén kézbesítse vele annak a teljes dokumentációját is.231HU Alkalmazási terület Ez a POWERBANK (a továbbiakban: „termék”) informatikai eszköz, amelyet olyan mobileszközök feltöltéséhez tanácsos használni, amelyeket általában USB-aljzatról töltenek fel. A termék kereskedelmi használatra nem alkalmas. A gyártó nem vonható felelősségre a nem rendeltetésszerű használatból eredő károkért. Védjegyekkel kapcsolatos megjegyzések – Az USB

a USB Implementers Forum, Inc. bejegyzett védjegye. – A TRONIC védjegy, illetve kereskedelmi név az adott tulajdonosok birtokában van. – A Qualcomm Quick Charge 3,0 technológia a Qualcomm Technologies, Inc. és/vagy leányvállalatainak terméke. A Qualcomm a Qualcomm Incorporated bejegyzett védjegye az Egyesült Államokban és más országokban. A Quick Charge a Qualcomm Incorporated védjegye. – Az Apple, az iPad, az iPad Air, az iPad Pro, az iPhone és a Lightning az Apple Inc. bejegyzett védjegye az Amerikai Egyesült Államokban és más országokban. – A Galaxy, a Samsung és a Samsung Galaxy a Samsung Electronics Co., Ltd. bejegyzett védjegyei az Európai Unióban és más országokban.232 HU – Minden egyéb név vagy termékmegnevezés a megfelelő tulajdonosaik védjegye vagy bejegyzett védjegye. A csomag tartalma 1 db. Powerbank 1 db. USB Type A – USB Type C átalakítókábel 1 db. Rövid kézikönyv Az alkatrészek leírása [1] USB Type-C (PD) bemeneti és kimeneti aljzat [2] A típusú USB (3.0 gyors töltés) kimeneti aljzat [3] Powerbank [4] USB-kábel (USB Type-A – Type-C) [5] Rövid kézikönyv [6] BE / KI gomb [7] Akkumulátor-kapacitás jelző LED Műszaki adatok Beépített újratölthető akkumulátor: 3,7V , 20000mAh, 74Wh(Lítium-ion) USB Type-C [1] bemeneti feszültség / áramerősség (PD): 5 V , 3 A / 9 V , 2 A/ 12 V ,1,5 A233HU USB Type-C [1] kimeneti feszültség / áramerősség (PD): 5V , 3A /

, 2A / 12V , 1,5A USB Type-A [2] kimeneti feszültség / áramerősség (Quick Charge 3.0): 5 V , 3 A / 9 V , 2 A / 12 V , 1,5 A Maximális kimenő teljesítmény: 15 W* Maximális kimeneti áramerősség: 3 A* Minimum kimeneti áramerősség: kb. 60 mA Működési hőmérséklet: 10 – 35 °C Tárolási hőmérséklet: 0 – 45 °C Páratartalom (lecsapódás nélkül) 10 – 70 % Méretek: kb. 143,5 x 69 x 28 mm Tömeg: kb. 425 g

• Ha az összes USB kimeneti aljzat egyszerre használatban van, a kimeneti áramerősség összege csupán 3A (5V 3A, 15W) lesz. Mindkét aljzaton a kimeneti feszültség 5 V lesz.234 HU Biztonsággal kapcsolatos megjegyzések Kérjük, ismerkedjen meg az összes használati utasítással és biztonsági figyelmeztetéssel, mielőtt használatba venné a terméket. Ne feledje mellékeni az összes dokumentációt, ha a terméket harmadik félnek adj át. Használat előtt ellenőrizze, hogy a terméken nincs-e külső sérülés. Ne használja a terméket, ha sérültnek tűnik vagy elejtették. A terméket használhatják gyermekek, akik betöltötték a 8 éves kort, valamint olyan személyek is, akik korlátozott testi, érzékszervi vagy mentális képességekkel rendelkeznek, illetve nem rendelkeznek tapasztalattal vagy ismeretekkel a kezelésében, feltéve hogy a biztonságukért felelős személy felügyeletet gyakorol felettük és kioktatta őket a készülék biztonságos kezelésével és a veszélyekkel kapcsolatban. Soha ne engedje meg gyermekeknek, hogy játsszanak a termékkel. Soha ne engedje meg gyermekeknek, hogy felügyelet nélkül tisztítsák, illetve karbantartsák a terméket.

VESZÉLY! A csomagolóanyag nem játékszer. Mindenfajta csomagolóanyag gyermekektől távol tartandó. Fulladásveszély! A terméket mindig vízszintes, sima felületen használja. A termék károsodhat, ha leesik.235HU Ne tegye ki a terméket közvetlen napfény vagy magas hőmérséklet hatásának. Ellenkező esetben túlhevülhet és javíthatatlanná válhat. Ne működtesse a terméket hőforrások, például radiátorok vagy egyéb fűtőberendezések közelében. Ne működtesse a terméket nyílt láng közelében. A termék nem alkalmas a használatra magas hőmérsékletű vagy páratartalmú helyiségekben (pl. fürdőszobában), illetve olyan helyiségekben, ahol nagy mennyiségű por keletkezik. Ne tegye ki a terméket rendkívül magas hőmérséklet hatásának. Ez különösen igaz, ha a terméket a gépkocsijában tervezi tárolni. Hosszú idő alatt a gépkocsi és a kesztyűtartó rendkívül felforrósodhat. Távolítsa el az elektromos és elektronikus eszközöket a gépkocsiból. Soha ne működtesse azonnal a terméket, miután hideg helyről hirtelen meleg helyre vitte. Hagyja a termék hőmérsékletét stabilizálódni, mielőtt bekapcsolná.

FIGYELMEZTETÉS! Soha ne bontsa meg a termék burkolatát. A terméknek nincs belső alkatrésze, amely karbantartást igényelne. Ne alakítsa át vagy módosítsa saját maga a terméket. A termék javítását kizárólag a hivatalos szakszerviz vagy az ügyfélszolgálat végezheti el. A szakszerűtlen javítás komoly veszélybe helyezheti a felhasználót. Ez a garanciát is érvényteleníti.236 HU Óvja a terméket cseppenő vagy fröccsenő nedvességtől, és ne helyezzen a termék tetejére vagy mellé folyadékkal telt edényeket, például kinyitott üdítős dobozokat vagy vázákat. Azonnal kapcsolja ki a terméket és húzza ki a töltőkábelt, ha égett szagot érez vagy füstöt lát. Ellenőriztesse a terméket szakemberrel, mielőtt ismét használatba venné. Ha USB áramforrást használ, az aljzatnak mindig könnyen elérhetőnek kell lennie, hogy az USB áramforrást vészhelyzet esetén gyorsan el lehessen távolítani az aljzatból. Ezenkívül olvassa el a gyártó használati utasítását.

FIGYELMEZTETÉS! ROBBANÁSVESZÉLY! A lítium- ion akkumulátorok helytelen kezelése tűzveszéllyel, robbanásveszéllyel, veszélyes anyagok szivárgásával, illetve egyéb veszélyes helyzettel járhat! Ne dobja a terméket tűzbe, mert ettől a beépített akkumulátor felrobbanhat. Vegye figyelembe az akkumulátorral működő termékek használatával kapcsolatos korlátozásokat és tiltásokat olyan helyzetekben, amelyek veszélyt hordoznak magukban, például töltőállomások, repülőterek, kórházak stb. területén.

FIGYELMEZTETÉS! Töltés közben vegye figyelembe, hogy a terméket tilos letakarni. Ellenkező esetben a termék felhevülhet. A terméket soha nem szabad PC-ről, illetve notebook számítógépről tölteni, mivel a nagy áramfogyasztás miatt a PC vagy notebook megrongálódhat.237HU Használat előtt MEGJEGYZÉS: Távolítsa el az összes csomagolóanyagot a termékről.

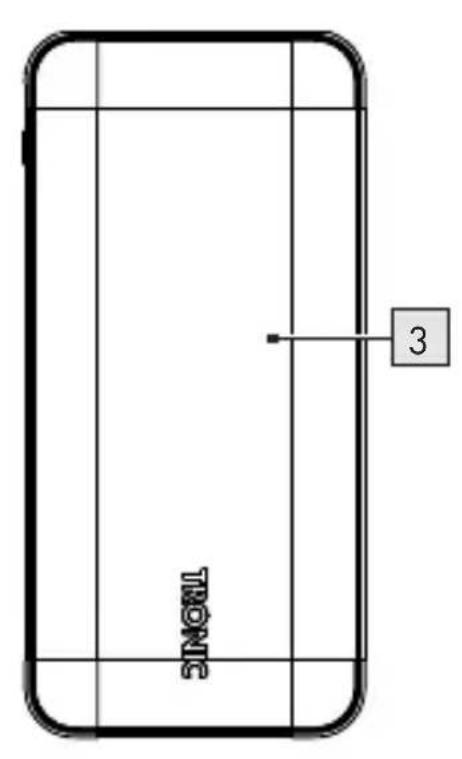

• Kérjük, ellenőrizze a csomagolás tartalmát, hogy nem sérült-e. Ha bármelyik tétel sérült vagy hiányzik, vegye fel a kapcsolatot az eszköz értékesítőjével. Kezelés és használat A Töltő feltöltése A beépített feltölthető akkumulátort a termék használata előtt fel kell tölteni.

• A töltő [3] feltöltéséhez kizárólag e felhasználói kézikönyv „Műszaki adatok” fejezetében szereplő bemeneti feszültséggel és áramerősséggel megegyező kimeneti feszültséggel, illetve áramerősséggel rendelkező tápegységet használjon.

FIGYELEM! A töltőt nem szabad PC-ről vagy notebook számítógépről tölteni.

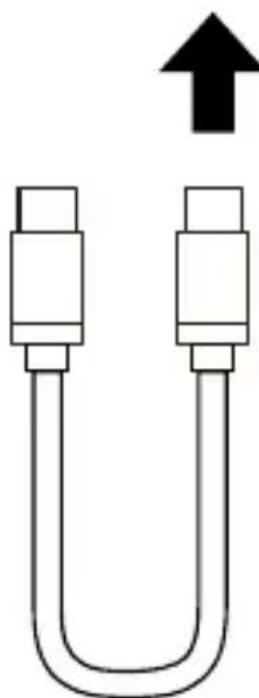

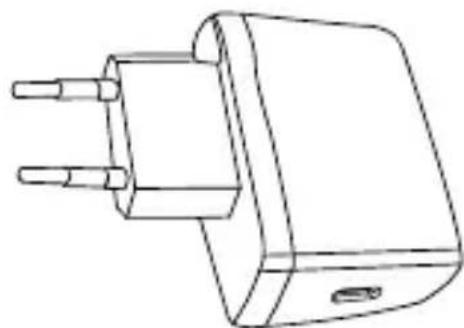

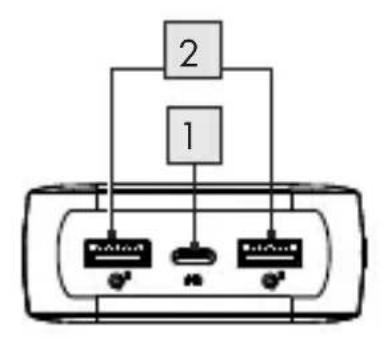

• A lehető leggyorsabb töltés érdekében, töltse fel a töltőt [3] a PD-aljzaton [1] keresztül egy USB Type-C – Type-C kábel (nem tartozék) és egy USB Power Delivery (PD) kompatibilis hálózati töltő (nem tartozék) segítségével. Csatlakoztassa az USB Type-C – Type-C kábel USB Type-C dugóit a töltő [3] PD-aljzatához [1] és az USB PD-kompatibilis hálózati töltő PD-aljzatához (Lásd: A. ábra).238 HU

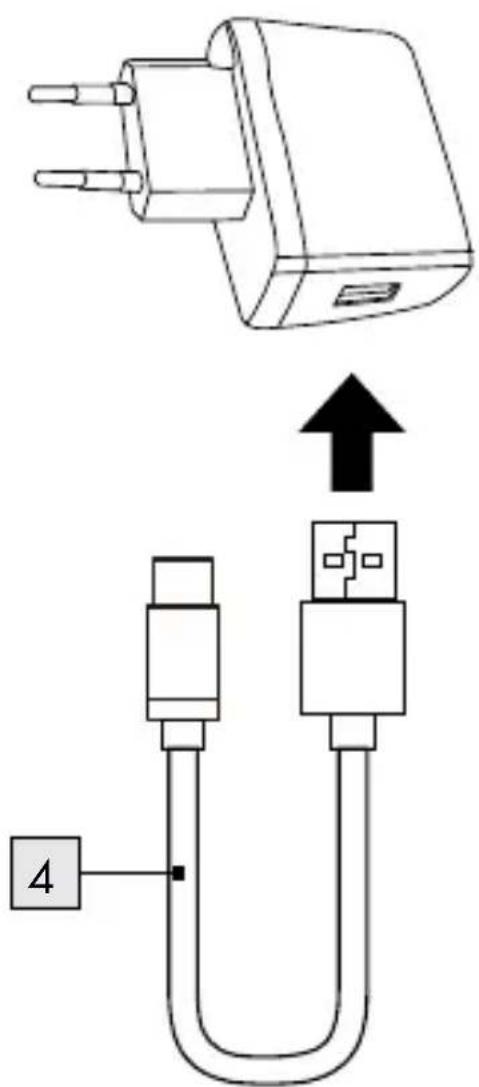

• Más megoldásként feltöltheti a töltőt [3] az USB Type-C aljzaton [1] a mellékelt USB Type-A – Type-C átalakítókábel [4] és hagyományos USB-töltő használatával is, de a töltési idő hosszabb lesz. Csatlakoztassa az USB-kábel [4] USB Type-C dugóját a PD-aljzathoz [1], majd csatlkaoztassa az USB-kábel USB Type-A dugóját [4] az USB-tápegységhez (Lásd: B. ábra).

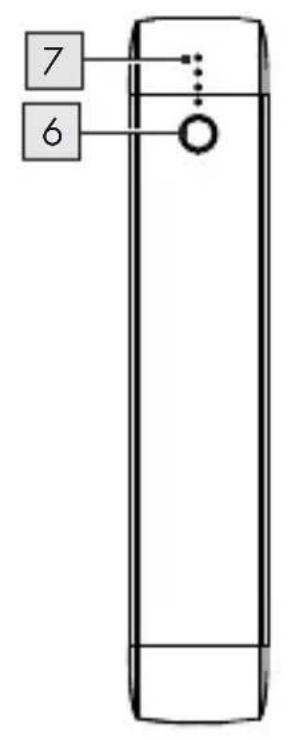

• Az akkumulátor-kapacitás kijelző LED [7] mutatja a beépített akkumulátor hozzávetőleges töltöttségi szintjét 4 LED lámpa segítségével, az alábbiak szerint: LED-kijelző[7] állapota A töltő kapacitása 1 LED villanás 0 – 25 % 1 LED világít, 1 LED villog 25 – 50 % 2 LED világít, 1 LED villog 50 – 75 % 3 LED világít, 1 LED villog 75 – 100 % 4 LED világít 100% *Ez a töltő hozzávetőleges kapacitása százalékban, nem tényleges mérés. MEGJEGYZÉS: A 4. LED zöld színűre változik, ha a töltőt a PD bemeneti aljzaton [1] töltik PD-kompatibilis USB-töltővel. Ha hagyományos USB-töltőt használnak töltésre, a 4. LED színe az akkumulátor-kapacitás kijelzőn nem változik.239HU

FIGYELEM! Ne csatlakoztasson töltendő eszközt a töltőhöz, miközben az önmaga töltődik. Válassza le a töltőkábelt a töltőről, amint az teljesen feltöltődött. Az akkumulátor állapotának ellenőrzése Az akkumulátor állapotát bármikor ellenőrizheti a töltő [3] LED kijelzőjén [7].

• Röviden nyomja meg a BE / KI gombot [6]. A LED kijelzőn [7] körülbelül 30 másodpercre megjelenik a beépített akkumulátor hozzávetőleges töltöttségi szintje százalékban. Mobileszközök feltöltése a töltő segítségével A töltő [3] segítségével egyszerre legfeljebb három eszközt tölthet fel. Ha az összes kimenet egyszerre használatban van, a kimeneti áramerősség összege nem haladhatja meg a 3 A-t.

• Ahhoz, hogy Quick Charge 3.0-kompatibilis eszközt tölthessen, csatlakoztassa az USB-kábel [4] USB Type-A dugóját vagy a feltöltendő eszköz eredeti USB Type-A – USB Type-C töltőkábelét az USB Type-A kimenethez [2], amely támogatja a Quick Charge 3.0 szabványt. Ezután csatlakoztassa az USB-kábel USB Type-C dugóját [4] a feltöltendő eszköz USB Type-C bemeneti aljzatához. A töltés automatikusan elindul. Amikor egy Quick Charge 3.0240 HU funkcióval rendelkező készüléket a Type-A aljzaton keresztül tölt, az akkumulátor kapacitását jelző negyedik LED zöld színnel világít. MEGJEGYZÉS: Hagyományos USB-eszközeit feltöltheti a töltő A típusú USB kimeneti aljzatokról [2] is a mellékelt USB- kábel [4] vagy egy A típusú USB – micro USB-átalakítókábel (nem tartozék) segítségével.

• Ahhoz, hogy feltölthesse USB Power Delivery (PD)- kompatibilis eszközét, csatlakoztassa az USB Type-C – Type-C kábel USB Type-C dugóit a töltő és a feltöltendő eszköz PD-aljzatához [1]. A töltés automatikusan elindul. Amikor egy PD-kompatibilis eszközt a Type-C aljzaton keresztül tölt, az akkumulátor kapacitását jelző negyedik LED zöld színnel világít.

• Amennyiben a töltési folyamat nem indul el azonnal, nyomja meg a BE / KI gombot [6] röviden a töltési folyamat indításához. A töltő aktuális akkumulátor-töltöttségi állapota [3] megjelenik az akkumulátor-kapacitás LED kijelzőjén a töltési folyamat [7] alatt.

• A töltés befejezéséhez válassza le az USB-töltőkábelt a mobileszközről és a töltőről [3]. A töltő körülbelül 30 másodperc után automatikusan kikapcsolódik.

• Vagy egyszerűen duplán nyomja meg a BE / KI gombot [6]. A töltő és az akkumulátor-kapacitás LED kijelzője [7] kikapcsolódik.241HU MEGJEGYZÉS:

1. Amennyiben az összes USB portot használja, a kimeneteken

5V feszültség lesz elérhető. A maximális kimeneti áramerősség nem haladhatja meg a 3,0A értéket mindegyik kimenet esetében. Ha az összes USB kimenet használatban van, a gyorstöltés nem lehetséges.

2. Ha az A típusú USB kimenet

[2] vagy a PD-aljzat [1] gyorstöltés vagy PD-módban van és másik USB-aljzat csatlakozik töltés céljából egy másik eszközhöz, a gyorstöltés vagy PD-mód megszakításra kerül és átkapcsolódik normál töltésre. Minden eszköz egyenként 5 V-on töltődik.

• Ha a terméket nem használják hosszú ideig, a beépített akkumulátort teljesen fel kell tölteni élettartama meghosszabbítása érdekében. Rendszeresen töltse fel a beépített akkumulátort, ha a terméket nem tervezi használni hosszú ideig. Erre az akkumulátor tartóssága érdekében van szükség. Hibaelhárítás = Probléma = Ok = Megoldás A töltő [3] nem töltődik. Elképzelhető, hogy a töltő nem csatlakozik megfelelően. Ellenőrizze, hogy csatlakoztatva van-e.242 HU A töltő feltöltéséhez kizárólag e felhasználói kézikönyv „Műszaki adatok” fejezetében szereplő bemeneti feszültséggel és áramerősséggel megegyező kimeneti feszültséggel, illetve áramerősséggel rendelkező tápegységet használjon. A egyik csatlakoztatott eszköz nem töltődik. Az akkumulátor gyenge. Töltse fel az akkumulátort. Az eszköz nincs csatlakoztatva. Az eszköz nincs csatlakoztatva. Ellenőrizze, hogy csatlakoztatva van-e. Röviden nyomja meg a BE / KI gombot [6] a töltési folyamat indításához. Elképzelhető, hogy a csatlakoztatott eszköz áramfogyasztása túl alacsony. Tekintse meg a csatlakoztatott eszköz kézikönyvét, hogy megállapíthassa, megfelel-e a csatlakoztatott eszköz áramfogyasztása a terméknek. A töltő minimális kimeneti áramerőssége kb. 60 mA. A töltő[3] nem reagál, amikor megnyomják a gombot, illetve egy eszközt csatlakoztatnak, pedig az akkumulátor fel van töltve. A csatlakoztatott eszközök áramfogyasztása túl magas. Ezért a túláramvédő eszköz aktiválódott. Csökkentse a csatlakoztatott eszközök számát, majd nyomja meg a BE / KI gombot [6].243HU Tisztítás és gondozás A terméknek nincs belső alkatrésze, amely karbantartást igényelne. A termékbe jutó nedvesség meghibásodást okozhat.

• Ügyeljen arra, hogy a termékbe ne jusson nedvesség tisztítás közben, mert ettől a termék javíthatatlanná válhat.

• Ne használjon dörzshatású, oldószeres vagy agresszív tisztítószereket. Ettől károsodhat a termék felülete.

• A terméket kizárólag enyhe tisztítószerrel kissé megnedvesített kendővel tisztítsa meg. A használaton kívüli termék tárolása

• A terméket száraz, pormentes helyen, a közvetlen napfénytől védve tárolja.

• Ha a terméket nem használják hosszú ideig, a beépített akkumulátort teljesen fel kell tölteni élettartama meghosszabbítása érdekében. Rendszeresen töltse fel a beépített akkumulátort, ha a terméket nem tervezi használni hosszú ideig. Erre az akkumulátor tartóssága érdekében van szükség.244 HU Megsemmisítés Csomagolás: A csomagolás környezetbarát anyagokból készült, amelyeket a helyi újrahasznosító helyeken adhat le. A hulladék elkülönítéséhez vegye figyelembe a csomagolóanyagon található jelzéseket. Ezek rövidítéseket (a) és számokat (b) tartalmaznak a következő jelentéssel: 1–7: műanyagok / 20–22: papír és karton / 80–98: kötőanyagok. Termék: A nem használt termék ártalmatlanításának lehetőségeiről tájékozódjon települése önkormányzatánál. A mellette lévő áthúzott kerekes szemeteskuka szimbólum azt jelzi, hogy ez a készülék a 2012/19/EU hatálya alá tartozik. Az irányelv kimondja, hogy ezt a készüléket élettartama lejártával nem szabad a szokványos háztartási hulladékkal együtt megsemmisíteni, hanem speciális gyűjtőhelyen, újrahasznosítóban, vagy ártalmatlanító-üzemben kell azt leadni. A megsemmisítés díjmentes. Óvja a természetet és szakszerűen semmisítse meg készülékeit.245HU A termék, beleértve a tartozékokat és a csomagolóanyagokat is, újrahasznosítható, és a gyártó kiterjesztett felelőssége alá tartozik. A jobb hulladékkezelés érdekében az ábrán látható információk (szortírozási információk) alapján külön ártalmatlanítsa őket. A Triman-logó csak Franciaországra vonatkozik. Elemek/akkumulátorok: Környezeti károk az elemek/akkumulátorok helytelen ártalmatlanítása esetén! A hibás vagy elhasznált elemeket/akkukat a 2023/1542 RENDELET értelmében újra kell hasznosítani. Juttassa vissza az elemeket/akkukat az ajánlott helyi gyűjtőállomásokon keresztül. Az elemeken vagy akkumulátorokon lévő áthúzott kuka azt jelenti, hogy az elemek és akkumulátorok háztartási hulladék közé nem helyezhetők. Ártalmatlanítás előtt vegye ki az elemeket/akkumulátorcsomagot a termékből. Ezek mérgező hatású nehézfémeket tartalmazhatnak, és ezért különleges kezelést igénylő hulladéknak számítanak. A nehézfémek kémiai vegyjelei a következők: Cd = kadmium, Hg = higany, Pb = ólom.246 HU Garancia A terméket gondosan, szigorú minőségi előírások betartásával gyártottuk, és a szállítás előtt gondosan ellenőriztük. Anyag- vagy gyártási hibák esetén a termék eladójával szemben törvényes jogok illetik meg. Az Ön törvényes jogait az általunk alább meghatározott garancia semmilyen módon nem korlátozza. Erre a termékre 3 év garanciát adunk a vásárlás dátumától számítva. A garancia idő a vásárlás dátumával kezdődik. Biztonságos helyen őrizze meg az eredeti vásárlói bizonylatot, mert ez a dokumentum szükséges a vásárlás bizonyításához. A vásárláskor fennálló károkat és hiányosságokat a termék kicsomagolása után haladéktalanul jelezze. Ha ezen a terméken a vásárlástól számított 3 éven belül anyag- vagy gyártási hibát észlel, választásunk szerint ingyenesen megjavítjuk vagy kicseréljük a terméket. A garancia idő nem hosszabbodik meg a helyette nyújtott szavatossági igény által. Ez a kicserélt vagy javított alkatrészekre is érvényes. A garancia megszűnik, ha a terméket megrongálták, ill. nem szakszerűen kezelték vagy végezték a karbantartást. A garancia az anyag- és gyártási hibákra vonatkozik. Ez a garancia nem terjed ki azokra a termékalkatrészekre, amelyek normál kopásnak vannak kitéve, és ezért gyorsan kopó alkatrésznek minősülnek (pl. elemekre, akkumulátorokra,247HU tömlőkre, tintapatronokra), illetve a törékeny alkatrészek sérülésére, pl. kapcsolókra vagy üveg alkatrészekre. Garanciális ügyek lebonyolítása Ügyének gyors elintézhetősége céljából, kérjük kövesse az alábbi útmutatást: Kérjük, kérdések esetére készítse elő a pénztárblokkot és a cikkszámot (IAN470595_2407) a vásárlás tényének az igazolására. Kéjük, hogy a cikkszámot olvassa le a típustábláról, a gravírozásból, az Útmutató címoldaláról (balra lent), illetve a hátoldalon, vagy a termék alján található matricáról. Amennyiben működési hibák, vagy egyéb hiányosság lépne fel, előszöris vegye fel a kapcsolatot a következőkben megnevezett szervizek egyikével telefonon, vagy e-mailen. A hibásnak ítélt terméket ezután a vásárlást igazoló blokk, valamint a hiba leírásának és keletkezési idejének mellékelésével díjmentesen postázhatja az Önnel közölt szervizcímre. Szerviz Szerviz Magyarország Tel.: 0680021536 E-mail: owim@lidl.hu
