MANUALE UTENTE TPB 20000 C1 TRONIC

Indicazioni per l'uso e per la sicurezza

HU

POWERBANK

Kezelesi esbiztonsagi utalasok

IAN 470595_2407

DE BE NL

CZ FR PL SK

DE/AT/CH

Indicazioni per l'uso e per la sicurezza Pagina 205

HU

Alimentatore PD e cavo USB da tipo C a tipo C non inclusi.

Alimentatore Quick Charge 3.0 o convenzionale non incluso.

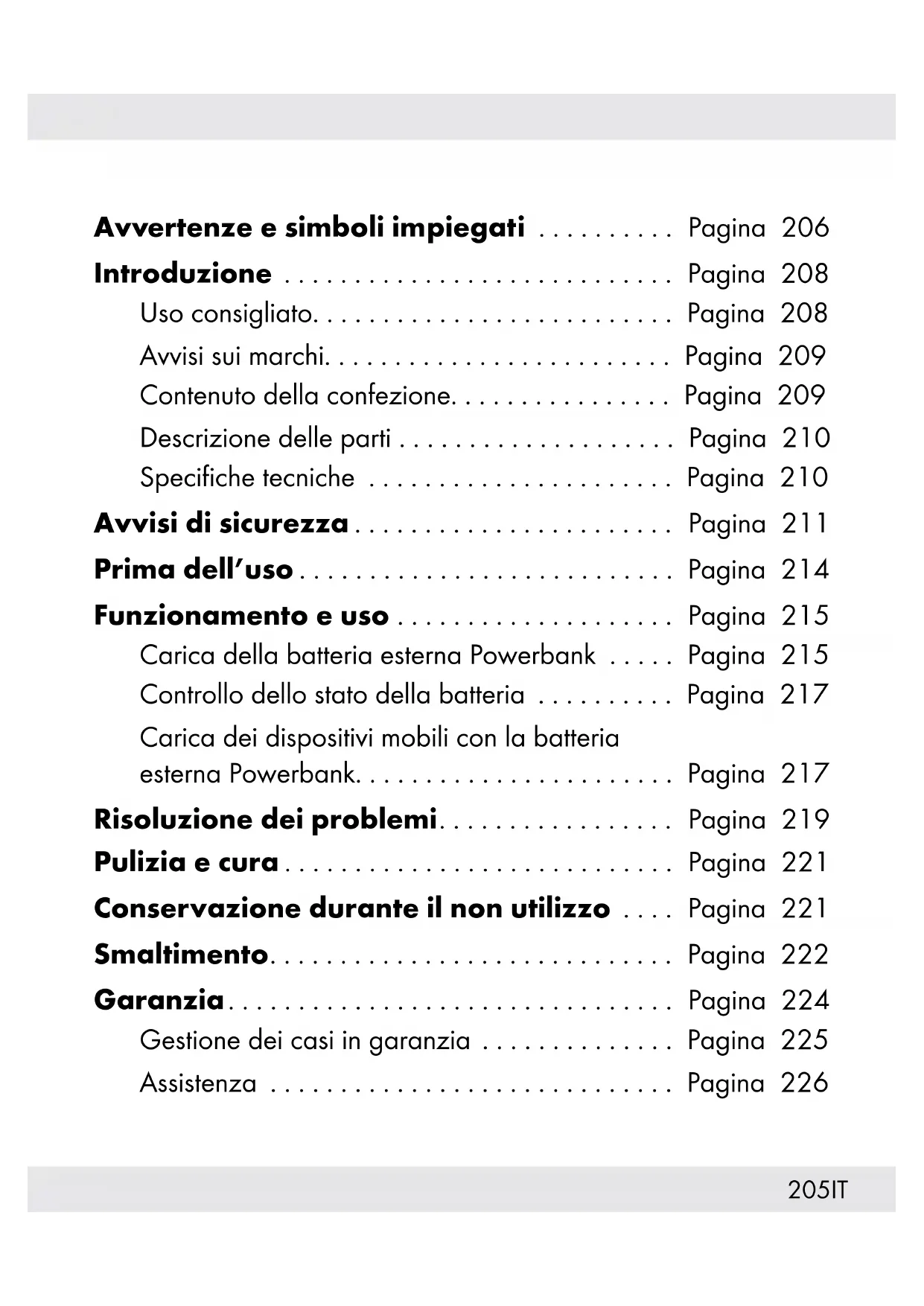

Avvertenze e symboli impiegati . 206

Introduzione 208

Uso consigliato.. . 208
Avvisisui marchi.. 209
Conteno della confezione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Descrizione delle parti. 210
Specifiche tecniche . 210

Avvisidisicurezza. 211

Prima dell'uso. 214

Funzionamento e uso . 215

Carica della batteria esterna Powerbank . . . . . . Page 215
Controllodello statodellabattery. 217
Carica dei dispositivi mobili con la batteria esterna Powerbank. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Risoluzione dei problemi.. . 219

Pulizia e cura. 221

Conservazione durante il non utilizzo . . . . . . . 221

Smaltimento.. 222

Garanzia. 224

Gestione dei casi in garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Assistenza . 226

Avvertenze e symboli impiegati

I seguenti significi e le seguenti avvertenze vengono utilizzati nelle istruzioni per l'uso, sulla confezione e sul prodotto:

PERICOLO! Questo symbolo con la dicitura "PERICOLO" indica un pericolo con un livello alto di rischio che, se non viene evitato, provochera lesioni gravi o la morte.

AVVERTENZA! Questo symbolo con la dicitura "AVVERTENZA" indica un pericolo con un livello medio di rischio che, se non viene evitato, potrebbe provocare lesioni gravi o la morte.

ATTENZIONE! Questo symbolo con la dicitura "ATTENZIONE" indica un pericolo con un livello basso di rischio che, se non viene evitato, potrebbe provocare lesioni di entità minore o moderata.

ATTENZIONE! Questo symbolo con la dicitura "ATTENZIONE" indica possibili anni materiali.

NOTA: Questo significato con la dicitura "NOTA" fornisce ulteriori informazioni utili.

A	AVVERTENZA! PERICOLO DI ESPLOSIONE! Un'avvertenza con questo significato e la dicitura "AVVERTENZA! PERICOLO DI ESPLOSIONE" indica il potenziale rischio di esplòsione. La mancata osservanza di但这a avvertenza potrebbe causare lesioni gravi o mortali e potenziali danni materiali.Seguire le istruzioni di但这a avvertenza per evitare lesioni gravi, pericolò di morte o danni materiali!
	Questo significato indica che si devono osservare le istruzioni per l'uso durante l'utilizzo del prodotto.
---	Corrente continua/tensione
3	Qualcomm quick charge 3.0 Questo prodotto è conforme alle specifiche eagli accordi della technologia Qualcomm® Quick ChargeTM 3.0 stabiliti da Qualcomm Technologies, Inc.
PD	PD: Power Delivery (PD), introdotto dall'USB Implementers Forum, Inc., è una specifica per la gestione di una potenza maggiore e consente la carica rapidatramite collegamento USB.
CE	Il marchio CE indica la conformità con le rilevanti direttive UE applicabili a questo prodotto.
□	Informazioni sulla sicurezzaIstruzioni per l'uso

POWERBANK

Introduzione

Congratulazioni per l'acquisto del vostro nuovo prodotto. Avete optato per un prodotto di alta qualità. Le istruzioni d'uso sono parte integrante di quello prodotto. Esse contengono importanti avvertenze sulla sicurezza, l'impio e lo smaltimento. Prima dell'utilizzo del prodotto, prendere conoscenza di tutte le istruzioni d'uso e delle avvertenze di sicurezza. Utilizzare il prodotto solo come descripto e per i campi di applicazione indicati. Consegnare tutte le documentazioni su quello prodotto quando viene ceduto a terzi.

Uso consigliato

Questa POWERBANK (in seguito denominato "prodotto") è un dispositivo informatico destinato a caricare dispositivi mobili normalmente caricati tramite una porta USB.

Questo prodotto non è destinato ad uso commerciale. Il produttore non è responsable per i dati derivanti dall'uso non previsto.

Avvisisui marchi

• USB® è un marchio registrato di USB Implementers Forum, Inc.
• Il marchio e il nome commerciale TRONIC appar tengono ai rispettivi proprietari.
• La Tecnologia Qualcomm Quick Charge 3.0 è un prodotto di Qualcomm Technologies, Inc. e/o delle sue controllate. Qualcomm è un marchio commerciale di Qualcomm Incorporated, registrato negli Stati Uniti e in altri Paesi. Quick Charge è un marchio commerciale di Qualcomm Incorporated.
• Apple, iPad, iPad Air, iPad Pro, iPhone e Lightning sono marchi di Apple Inc., registrati negli Stati Uniti e in altri Paesi.
• Galaxy, Samsung, Samsung Galaxy sono marchi registrati di Samsung Electronics Co., Ltd. nell'UE e in altri Paesi.
• Tutti gli altri nomi e prodotti potrebbero essere marchi di fabbrica o marchi di fabbrica registrati appartenenti ai relativi proprietari.

- Contenuto della confezione

1 Powerbank
1 Cavo USB tipo A - USB tipo C
1 Manuale breve

Descrizione delle parti

1 Porta di ingressso e uscita USB tipo C (PD)
2 Porta di uscita USB tipo A (Quick Charge 3.0)
3 Powerbank
4 Cavo USB (da USB tipo A a tipo C)
5 Manuale breve
6 Tasto ON / OFF
7 Indicatore LED per capacitéa batteria

Specifiche tecniche

Batteria ricaricabile integrata: 3,7 V, 20-000 mAh, 74 Wh (ioni di litio)

Tensione/corrente in ingresso USB tipo C [1] (PD):

5V---,3A/

9V---,2A/

12V---,1,5A

Tensione/corrente in uscita USB tipo C [1] (PD):

5V---,3A/

9V---,2A/

12V---,1,5A

Tensione/corrente in uscita USB tipo A [2] (Quick Charge

5V---,3A/

9V---,2A/

3.0):

12V---,1,5A

Potenza massima in uscita: 15 W*

Corrente max. in uscita: 3A^

Corrente min. in uscita: circa 60mA

Temperatura di esercizio: 10 - 35^

Temperatura di conservazione: 0 - 45 °C

Umidità (senza condensa): 10 - 70%

Dimensioni: circa 143.5 x 69 x 28 mm

Peso: circa 425 g

*Se si utilizzato contemporaneamente tutte le porte di uscita USB, la corrente di uscita totale ha solo 3 A (5 V = = 3 A, 15 W). La tensione di uscita su entrambé le porte di uscita sare a 5 V.

Avvisi di sicurezza

Prima dell'utilizzo del prodotto per la prima volta, prendere conoscenza di tutte le istruzioni d'uso e delle avvertenze di sicurezza. quando si passa quello prodotto a terzi, assicurarsi di includere tutte la documentazione.

• Verificare la presenza di dati esterni visibili nel prodotto prima dell'uso. Non utilizzato il prodotto in caso di dati o cadute.
  Questo prodotto può essere utilizzato da bambini di età superiore a 8 anni, nonché da persone con alterazioni fisiche, sensoriali o mentali, o prive di esperienza e/o conoscenza, purché siano sorvegliati o struiti nell'utilizzo sicuro del prodotto e comprehendano i rischi associati. Non permettere ai bambini di giocare con il prodotto. Non

permettere ai bambini pulire e non lasciare il prodotto incustodito.

PERICOLO! I materiali di imballaggio non sono giocattoli.

Tenere i materiali di imballaggio fuori alla portata dei bambini. Pericolo di soffocamento!

Utilizzare sempre il prodotto su una superficie piano e liscia. In caso di cadute, il prodotto potrebbe danneggiarsi.
Non esporre il prodotto alla luce solare diretta o a temperature elevate. In caso contrario, potrebbe surriscaldarsi e danneggiarsi in modo irreparabile.
Non utilizzato il prodotto accanto a fonti di calore, quali radiatori o altri dispositivi che emettono calore.
Nonutilizzareil prodotto in prossimitadi fiamme libere.
Il prodotto non è progettato per l'uso in ambienti con temperature o umidità elevate (ad esempio, bagni) o in ambienti in cui viene generata una grande quantità di polvere.
Non esporre il prodotto a temperature extremamente elevate. Ciò vale in particolare se si pensa di conservare il prodotto nell'auto. In un periodo di tempo prolongato, l'auto e il vano portaoggetti potrebbero divertare extremamente caldi. Rimuovere i dispositivi elettrici ed elettronici dall'auto.
Non utilizzato il prodotto subito dopo averlo portato da un ambiente freddo ad uno caldo. Lasciare acclimatare il prodotto prima di accenderlo.

AVVERTENZA! Non apriere l'alloggiamento del prodotto. Questo prodotto non dispone di parti interne che richiedono manutenzione.

Non convertire o modificare in modo independente il prodotto.
Le riparazioni al prodotto devono essere eseguite da aziende specializzate autorizzate o dal servizio clienti. Riparazioni eseguite in modo non corretto potrebbero costituire un considerevole pericolo per l'utente. Inoltre, invalideranno la garanzia.
Non esporre il prodotto a gocce o spruzzi d'acqua e non collocare contentitori pieni di liquidi, come vasi o bevande aperte, sopra o accanto al prodotto.
Spagnere immediatamente il prodotto e rimuovere il cavo di carica dal prodotto se si sente odore di bruciere o fumo. Far controllare il prodotto da un technician qualificato prima di riutilizzarlo.
Se si utilizza un alimentatore USB, la presa utilizzata deve essere sempre facilemente accessibile in modo che l'alimentazione USB possa essere rimossa rapidamente dalla presa in caso di emergenza. Consultareanche il manuale di istruzioni del produttore.

AVVERTENZA! PERICOLO DI ESPLOSIONE! Un

utilizzato non corretto delle batterieagli ioni di litio più provocare incendi, esplosioni, perdite di sostanze pericolose o altre situazioni pericolose! Non gettare il prodotto nel fuoco, poiché ciò potrebbe provocare l'esplosione della batteria integrata.

Osservare le restrizioni d'uso e i divieti d'uso per i prodotti a batteria in situazioni che potrebbero rivelarsi pericolose, come nelle stazioni di servizio, negli aeroporti, negli ospedali, ecc.

AVVERTENZA! Durante il processo di carica, il prodotto non deve essere coperto. In caso contrario, il prodotto si può riscaldare.

Il prodotto non deve mai essere caricato su PC o notebook, poiché, a causa dell' elevato consumo energetico, il PC o il notebook potrebbero danneggiarsi.

Prima dell'uso

i NOTA: Rimuovere tutti i materiali di imballaggio dal prodotto.
□ Controllareanche il contentuto della confezione per verificare la presenza di eventuali danni. Se si notano danni o parti mancanti, contattare il rivenditore di questo prodotto.

- Funzionamento e uso

Carica della batteria esterna Powerbank

La batteria ricaricabile integrata deve essere caricata completeness prima di utilizzato il prodotto.

Per la carica della batteria esterna Powerbank 3utilizzare solo alimentatori con una tensione e una corrente di uscita corrispondenti alla tensione e alla corrente di ingresso nominali come indicato nelle "Specifiche tecniche" di quello manuale dell'utente.

ATTENZIONE! La batteria esterna Powerbank non deve essere caricata da un PC o notebook.

Per ottenere la massima velocità di carica, caricare la batteria esterna Powerbank 3 tramite la porta PD 1 utilizzando un cavo USB da tipo C a tipo C (non incluso) e un caricatore USB Power Delivery (PD) (non incluso). Collegare le spine USB tipo C del cavo tipo C a tipo C (non incluso) alla porta PD 1 della batteria esterna PowerBank 3 e alla porta PD del caricatore di alimentazione USB PD (non incluso) (vedere fig. A).

In alternatively, è possibile caricare la batteria esterna Powerbank 3 tramite la porta USB tipo C 1 utilizzato il cavo da USB tipo A a tipo C incluso 4 con un caricatore USB convenzione, ma il tempo di carica sare alla maggiore. Collegare la spina USB tipo C del cavo USB 4 con la porta PD 1 e collegare la spina USB tipo A del cavo USB 4 all'alimentatore USB (vedere fig. B).

Il LED di capacité batteria [7]在哪 il livello di carica approssimativo della batteria interna con 4 LED come descritto di seguito:

Stato del LED 7	Livello di capacité della batteria esterna Powerbank
1 LED lampeggiante 0 - 25%
1 LED acceso, 1 LED lampeggiante	25 - 50 %
2 LED accesi, 1 LED lampeggiante	50 - 75 %
3 LED accesi, 1 LED lampeggiante	75 - 100 %
4 LED accesi 100%

*È la percentuale approssimativa della capacité della batteria esterna Powerbank, ma non la misurazione effettiva.

i NOTA: Il 4^ LED diventa verde quando la batteria esterna Powerbank viene caricata tramite la porta di ingressso PD 1utilizzando un caricatore USB PD. Se per la carica viene utilizzato un caricatore USB convenzione, il 4^ LED è ancora del colore originale dell'indicatore di stato batteria.

ATTENZIONE! Non collegare alcun dispositivo da caricare alla batteria esterna Powerbank durante la carica della batteria esterna Powerbank. Rimuovere il cavo di carica alla batteria esterna Powerbank quando è completamente carico.

Controllo dello stato della batteria

È possibile controllare lo stato della batteria tramite il LED 7 della batteria esterna Powerbank 3 in qualsiasi momento.

Premere brevamente il tasting ON / OFF 6. Il LED 7 mystra lo stato di carica approximativo del livello di capacité della batteria interna per circa 30 secondi.

Carica dei dispositivi mobili con la batteria esterna Powerbank

É possibile caricare fino a tre dispositivi contemporaneamente utilizzando la batteria esterna Powerbank 3. Se tutte le uscite vengono utilizzate contemporaneamente, la somma della corrente in uscita non deve superare 3 A.

Per caricare il disposativo Quick Charge 3.0, collegare la spina USB tipo A del cavo USB 4 o il cavo di carica da USB tipo A a USB tipo C originale del disposativo da caricare all'uscita USB tipo A 2 che supporta Quick Charge 3.0. Quindi, collegare la spina USB tipo C del cavo USB 4 alla porta di ingressso USB tipo C del disposativo da caricare. Il processo di carica si avvia automaticamente. quando un dispositivo Quick Charge 3.0. viene caricato sulla porta tipo A, il quarto LED dell'indicatore di capacité della batteria si illumina in verde.

i NOTA: E inoltre possibile caricare i dispositivi USB convenzionali dalle porte di uscita USB tipo A [2] della batteria esterna Powerbank utilizzato il cavo USB incluso [4] o un cavo da USB tipo A a micro USB (non incluso).

Per caricare il disposativo USB Power Delivery (PD), collegare le spine USB tipo C del cavo da USB tipo C a tipo C alla porta PD 1 della batteria esterna Powerbank e alla porta PD del disposativo da caricare. Il processo di carica si avvia automaticamente. Quando un disposativo PD viene caricato sulla porta tipo C, il quarto LED dell'indicatore di capacité della batteria si illumina in verde.
Se il processo di carica non si avvia immediatamente, premere brevamente il tasto ON/OFF 6 per avviare il processo di carica. Lo stato attuale della batteria esterna Powerbank 3 viene visualizzato durante il processo di carica dal LED perindicare la capacité della batteria 7.

Per terminare il processo di carica, scollegare il cavo di carica USB dal dispositivo mobile e alla batteria esterna Powerbank 3. La batteria esterna Powerbank si spegne dopo circa 30 secondi.
- Oppurefare doppio clic con il tasto ON/OFF 6. La batteria esterna Powerbank e il LED della capacità batteria 7 si spengono.

i NOTA:

1. Se si utilizzato tutte le porte USB, viene emessa una tensione di 5 V sulle uscite. La corrente di uscita massima non deve superare 3,0 A per tutte le uscite. Se vengono utilizzate tutte le uscite USB, non è possibile effettuare la carica rapida.
2. Se l'uscita USB tipo A 2 o la porta PD 1 è in modalità di carica rapida o PD e un'altra porta USB è collegata ad un altro disposativo per la carica, la modalità di carica rapida o PD viene interrotta e passa ad una carica normale. Tutti i dispositivi vengono quando caricati a 5 V ciascuno.
   Se il prodotto non viene utilizzato per un periodo prolongato, la batteria integrata deve essere completamente carica per prolongarne la durata. Caricare periodicamente la batteria integrata se non si utilizes il prodotto per un periodo prolongato. Ciò è necessario per preservare la batteria.

Risoluzione dei problemi

= Problema
Causa

= Soluzione
La batteria esterna Powerbank 3 non viene caricata.
Potrebbe non essere collegata correttamente.
Verificare che sia collegata.
Per la carica della batteria esterna Powerbank, usare un alimentatore con una tensione e una corrente di uscita corrispondenti alla tensione e alla corrente di ingresso nominali come indicato nelle "Specifiche tecniche" di quello manuale dell'utente.
Un dispositivo collegato non viene caricato.
La batteria è scarica.
Caricare la batteria.
Il disposativo non è collegato.
Il dispositivo non è collegato. Verificare che sia collegata. Premere brevamente il tasting ON / OFF 6 per avviare ilprocesso di carica.
Il consumo di corrente del dispositivo collegato potrebbe essere troppo basso.
Verificare sul manuale del dispositivo collegato se il consumo di corrente è conforme a quello prodotto. La corrente di uscita minima della batteria esterna Powerbank è di circa 60mA .
La batteria esterna Powerbank 3 non reagisce quando si preme il tasto o quando è collegato un disposativo,anche se la batteria è carica.

Il consumo di corrente dei dispositivi collegati è troppo alto. Pertanto, è stato attivato il dispositivo di protezione interno da sovracorrente.
Ridurre il numero di dispositivi collegati e premere il tasting ON/OFF 6.

Pulizia e cura

Questo prodotto non dispone di parti interne che richiedono manutenzione. La penetrazione di umidità all'interno del prodotto potrebbe causare danni.

Assicurarsi di impedire la penetrazione di umilità nel prodotto durante la pulizia per evitare danni irreparabili sul prodotto.
Non utilizzato detergenti abrasivi, a base di solventi o aggressivi. Potrebbero danneggiare la superficie del prodotto.

Pulire il prodotto solo con un panno leggermente umido e un detergente neutro.

- Conservazione durante il non utilizzato

Conservare il prodotto in un luogo asciutto e privo di polvere, al riparo alla luce solare diretta.
Se il prodotto non viene utilizzato per un periodo prolongato, la batteria integrata deve essere completamente carica per prolongarne la durata. Caricare periodicamente la batteria integrata se non si utilizza il prodotto per un periodo prolongato. Ciò è necessario per preservare la batteria.

Smaltimento

Imballaggio:

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il ricicchio.

Osservare l'identificazione dei materiali di imballaggio per lo smaltimento differenziate, i quali sono contrassegnati da abbreviazioni (a) e da numero (b) con il seguente significato: 1-7: plastiche / 20-22: carta e cartone / 80-98: materiali compositi.

Prodotto:

Informarsi presso l'aministrazione comunale o locale circa le possibilità di smaltimento del prodotto usato.

Il simbolo a lato, raffigurante un bidone dei rifiuti su ruote barrato, indica che il presente apparecchio è soggetti alla direttiva 2012/19/UE. Tale direttiva stabilisce che, finita la sua vita utile, quello apparecchio non debba essere smaltito con la normale spazzatura domestica, pensi debba essere consegnato a centri di raccolta appositi, a centri per il riciclaggio o a impianti per lo smaltimento dei rifiuti.

Tale smaltimento è Gratis.

Rispettare l'ambiente e smaltire il prodotto in maniera corretta.

Il prodotto, i loro accessori e i materiali di imballaggio sono ricericlabili e soggetti alla responsabilità estesa del produttore. Per un migliorare trattamento dei rifiuti, smaltirli separatamente seguito diversi symboli della raccolta differenziata. Il logo Triman è valido solamente per la Francia.

Lo smaltimento scorretto di batterie/ accumulatori danneggia l'ambiente.

Le batterie/accumulatori difettosi o ESAusti devono essere smaltiti ai sensi della DIRITTIVA 2023/1542. Consegnare le batterie/accumulatori presso i centri di raccolta locali preposti.

Il symbolo del secchio della spazzatura barrato presente sulle batterie/accumulatori indica che queste batterie/accumulatori non possono essere smaltiti con i normali rifiuti domestici. Rimuovere le batterie.il pacchetto batteria dal prodotto prima dello smaltimento. Questi componenti possono contener metalli tossici pesanti e sono soggetti a procedure di smaltimento speciali.

I symboli chimici dei metalli pesanti sono i seguenti: Cd = Cadmio, Hg = Mercurio, Pb = Piombo.

Garanzia

Il prodotto è stato fabbricato accuramente secondo severe direttive di qualità ed è stato controllato metricolosamente prima della segna. In caso di difetti di materiale o fabbricazione l'acquirente può far valere diritti legali nei confronti del venditore. La nostra garanzia sotto riportata non costituisce alcun limite ai diritti legali dell'acquirente.

Questo prodotto è garantito per 3 anni con decorrenza alla data di acquirevo. La garanzia decorre alla data d'acquisto.

Conservare lo scontrino originale in unippo sicuro perché questo documento viene richiesto come prova dell'avvenuto acquisto.

Tutti i dati o difetti presenti già al momento dell'acquisto devono essere comunicati subito dopo l'aperatura della confezione.

Se entro 3 anni dalla data di acquisito di quello prodotto si rileva un difetto di materiale o di fabbricazione, nei procederemo, a nostra discrezione, alla riparazione o sostituzione gratuite del prodotto o al rimborso del prezzo di acquisito. Un eventuale intervento in garanzia non prolunga né rinnova il periodo di garanzia stesso. Ciò valeanche per le parti sostituite e riparate.

Questa garanzia decade in caso di danneggiamento oppure uso o manutenzione impropri del prodotto.

La prestazione in garanzia vale per difetti del materiale o di fabbricazione. Questa garanzia non si estende a componenti del prodotto esposti a normale logorio, che possono pertanto essere considerati come componenti soggetti a usura (esempio capacità della batteria, calcificazione, lampade, pneumatici, filtri, spazzole...). La garanzia non si estende altresì a anni che si verificano su componenti delicati (esempio interrupttori, batterie, parti realizzate in vetro, schermi, accessori vari) nonché danni derivanti dal trasporto o altri incidenti.

Gestione dei casi in garanzia

Per garantire un rapido disbrigo delle proprie pratiche, seguire le istruzioni seguenti:

Per anni richiesta si prega di conservare lo scontrino e il codice dell'articolo (IAN 470595_2407) come prova d'acquisto.

Il numero d'articolo può essere dedotto alla targhetto, da un'incisione, dal frontespizio delle istruzioni (in basso a sinistra) oppure dall'adesivo applicato sul retro o sul lato inferiore.

In caso di disfunzioni o avarie, contattare innanzitutto i partner di assistenza elencati di seguito Telefonicamente oppure via e-mail.

Si più INViare il prodotto ritenuto difettoso all'indirizzo del centro di assistenza indicate con spedizione esente da affancatura, completeness del documento di acquisto (scontrino) e della descrizione del difetto, specificando ancche quando tale difetto si è verificato.

Assistenza

Assistenza Italia

Tel.:[phone]

E-Mail: [e-mail]
