SE120KRW08IBNM4 - Napelem SolarEdge - Ingyenes használati útmutató

Márka	SolarEdge
Modell	SE120KRW08IBNM4
Termék típusa	Háromfázisú inverter Synergy technológiával
Névleges teljesítmény	120 kW
Maximális DC bemeneti feszültség	1000 V (becslés)
AC kimeneti feszültség	Háromfázisú 400 V (becslés)
Kimeneti frekvencia	50/60 Hz
Kapcsolódás	RS485, Wi-Fi (opcionális), LAN, mobilhálózat (opcionális)
Védelem	DC kapcsoló, funkcionális földelés
Kijelző	LED jelzőlámpák (Zöld, Kék, Piros)
Üzemi hőmérséklet	-20°C és +60°C között (becslés)
Védelmi szint	IP65 (becslés)
Méretek (H x Sz x M)	Körülbelül 800 x 600 x 300 mm (becslés)
Súly	Körülbelül 40 kg (becslés)
Telepítés	Fali, szabad hely szükséges a szellőzéshez
Karbantartás	A szellőzőnyílások rendszeres tisztítása, a csatlakozások ellenőrzése
Biztonság	Beavatkozás előtt áramtalanítás, megfelelő kábelvégek használata
Kompatibilitás	SolarEdge teljesítményoptimalizálók, PV modulok
Garancia	Alap 12 év (meghosszabbítható)
Javíthatóság	Pótalkatrészek elérhetők a gyártónál

Gyakran ismételt kérdések - SE120KRW08IBNM4 SolarEdge

Hogyan telepítsem a SolarEdge SE120KRW08IBNM4 invertert?

Kövesse a mellékelt gyors telepítési útmutatót. Használja a SolarEdge Designer-t a rendszer tervezéséhez és a SolarEdge Mapper-t az optimalizálók feltérképezéséhez. Tartsa be a szellőzéshez szükséges szabad helyeket.

Melyek a LED jelzőlámpák és mit jelentenek?

Zöld: áramtermelés. Kék: kommunikáció a platformmal. Piros: rendszerhiba. Villogó zöld: AC táplálás csatlakoztatva, de nincs termelés.

Hogyan helyezzem üzembe az invertert?

Töltse le a SolarEdge SetApp alkalmazást. Kapcsolja a DC kapcsolót ON állásba, csatlakoztassa az akkumulátort (ha opcionális), és kövesse a SetApp utasításait. AC nélküli előüzembe helyezés lehetséges.

Milyen típusú kábeleket használjak a DC csatlakoztatáshoz?

Alumínium vezetékekhez bimetál kábelvégeket, réz vezetékekhez ónozott réz kábelvégeket használjon. Max. szélesség: 25 mm.

Hogyan csatlakoztassak több invertert párhuzamosan?

Használja az RS485 kommunikációt. Állítson be egy invertert masternek (SolarEdge protokoll), a többit slave-nek. Tartsa be a kapcsolási rajzokat.

Mi a teendő hiba vagy meghibásodás esetén?

Ellenőrizze a piros jelzőlámpát. Ellenőrizze az AC és DC csatlakozásokat. Vegye fel a kapcsolatot a SolarEdge műszaki támogatással a https://www.solaredge.com/service/support címen.

Telepíthető az inverter kültéren?

Igen, az IP65 védelmi szint lehetővé teszi a kültéri telepítést. Kerülje a hosszan tartó közvetlen napfénynek való kitettséget, és biztosítson megfelelő szellőzést.

Mi a biztonsági eljárás bármilyen beavatkozás előtt?

Kapcsolja ki az AC táplálást a főkapcsolónál, és várjon 5 percet. Ha az inverter rendelkezik DC kapcsolóval, kapcsolja OFF állásba, és várjon 5 percet. Húzza ki a tápellátást.

Hogyan tisztítsam az invertert?

Használjon száraz vagy enyhén nedves rongyot a külső felületek tisztításához. Ne használjon dörzsölő anyagokat. Győződjön meg arról, hogy a szellőzőnyílások nincsenek eltömődve.

Hol találok pótalkatrészeket vagy műszaki támogatást?

Vegye fel a kapcsolatot a hivatalos telepítővel vagy a SolarEdge támogatással. A pótalkatrészek elérhetők. Az alapgarancia 12 év, meghosszabbítható 25 évre.

HASZNÁLATI ÚTMUTATÓ SE120KRW08IBNM4 SolarEdge

Három fázisú inverter Synergy technológicoval

Gyors telepítési utmutató

PN:SExxK-xxxxIxxxx

Europában, az Ázsiai és Csendes-oceaní térsegben és Del-Afrikában való felhasználásra

1.3 Verzió

solar edge

Jelmagyarázat

MEGJEGYZÉS

Ez a jel olyan informaciój felol, amely a felhasznalot a termek lehetó legjobb hasznalatában tamogatja.

VIGYAZAT!

Veszelyt jelöl. Olyan eljarasra hivja fel a figyelmet, amelynek
nem megfelelo modu kivitelezese vagy nem pontos
betartasa a termek karsodasahoz vagy
megsemmisulesehzvezhet. A Vigyazat jelzes utan ne
folytassa a munkat, amig a jelzett felteteleket tokeletesen
meg nem erti es azok nem teljesultek.

FIGYELMEZTETES!

Veszelyt jelöl. Olyan eljarasra hivja fel a figyelmet, amelynek nem megfelelo modu kivitelezese vagy nem pontos betartasa szemelyi serulhesz vagy halalho zvezet. A Figyelmeteztes jelzes utan ne folytassa a munkat, amig a jelzett felteteleket tokeletesen meg nem erti es azok nem teljesultek.

Ne vága le a kábelek csatlakozóit

Ez a szimbólum a SolarEdge berendezés foldelési pontjainál jelenik meg.

A fo aramkori lapon kapcsolja BE/KI az AC kapcsolot es varjon 5 percet

A Synergy Menedzseren kapcsolja BE/KI a DCBiztonsagi kapcsolot es varjon 5 percet (Csak a DC biztonsagi kapcsoloval felszerelt modellek esetuben)

EZT AZ UTMUTATOT ORIZZE MEG - Az utmutato a Harom fazisu inverter összeszerelése és karbantartasa során követendő fontosutasitásokat tartalmaz. A berendezésnek a SolarEdge altal ebben a dokumentumban nem meghatározott modon történő hasznalata ronthatja a berendezés altal nyújtott védelmet.

A teljesitményoptimalík telepítése

①→②→③→④→⑤→⑥

solar edge

1

(1)

Hasznalja a SolarEdge Tervezőt
az SE rendszerek
megtervezéséhez
https://designer.solaredge.com

(2)

Tölse le a SolarEdge Mapper alkalmazást a sztring teljesitményoptimalizáloinak leképezéséhez

solar edge

1

A teljesitményoptimalík telepítése

3

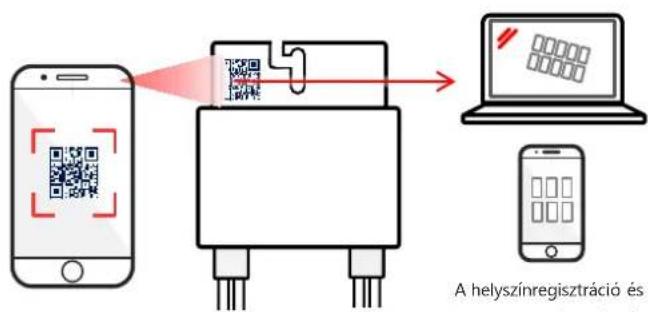

QR-kód szkennelése Mapper hasznalatalval

A helyszinregisztració é a fizikai elrendezes elégzése a Felügyeleti platformon

4
A teljesitményoptimalizálo telepitése

A teljesitményoptimalík telepítése

①→②→③→④→⑤→⑥

solar 2017

1

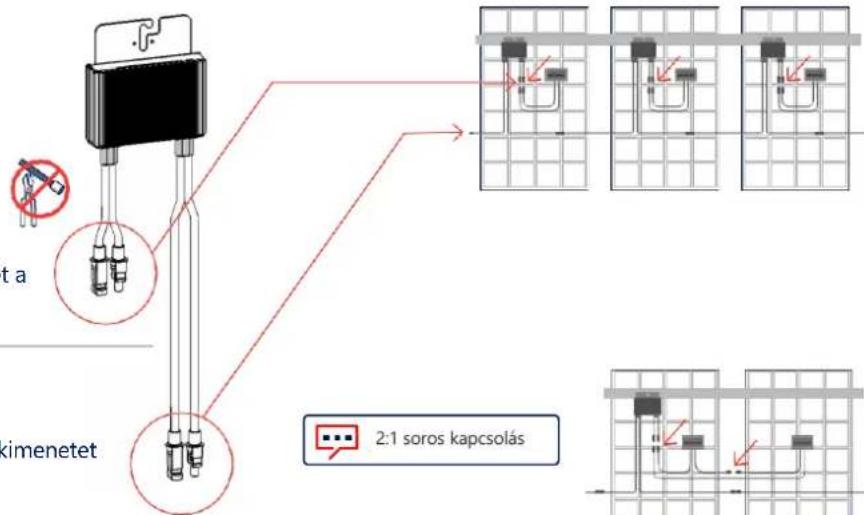

Csatlakoztassa a bemenet a Modulhoz

Csatlakoztassa a kimenetet a Stringhez

Két PV modul párhuzamos
csatlakoztatasához használjon kettós
bemenet-optimalízól (P800p), vagy
elagaztató, ha a két PV modult
egyetlen bemenet-optimalízálohoz
csatlakoztatja.

solar edge

2

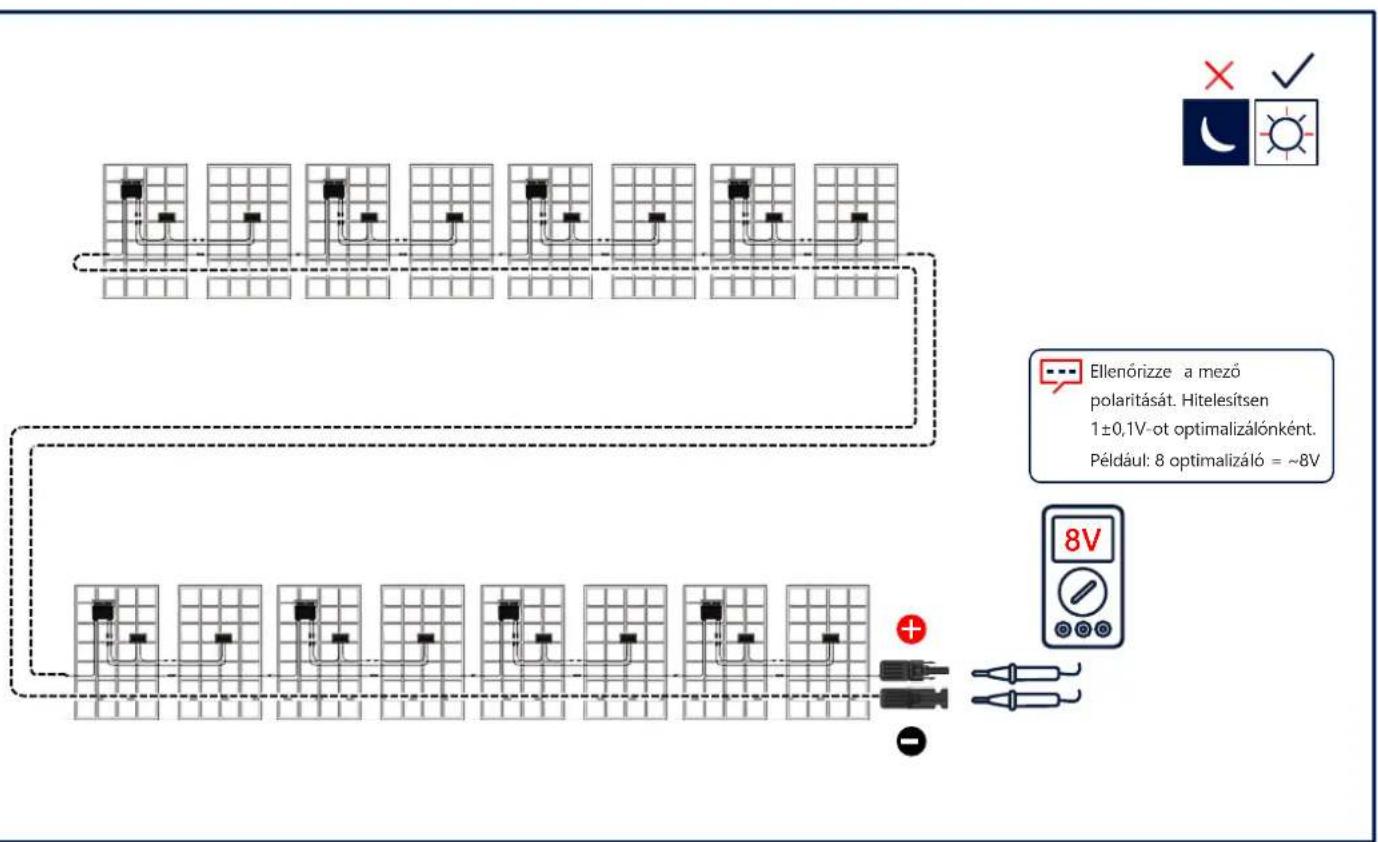

A PV mező csatlakoztatása

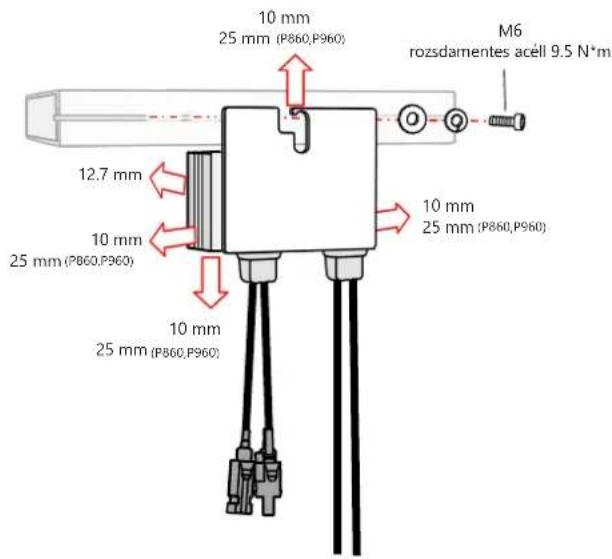

Távolságigény megtartasa

solar edge

3

solar2017

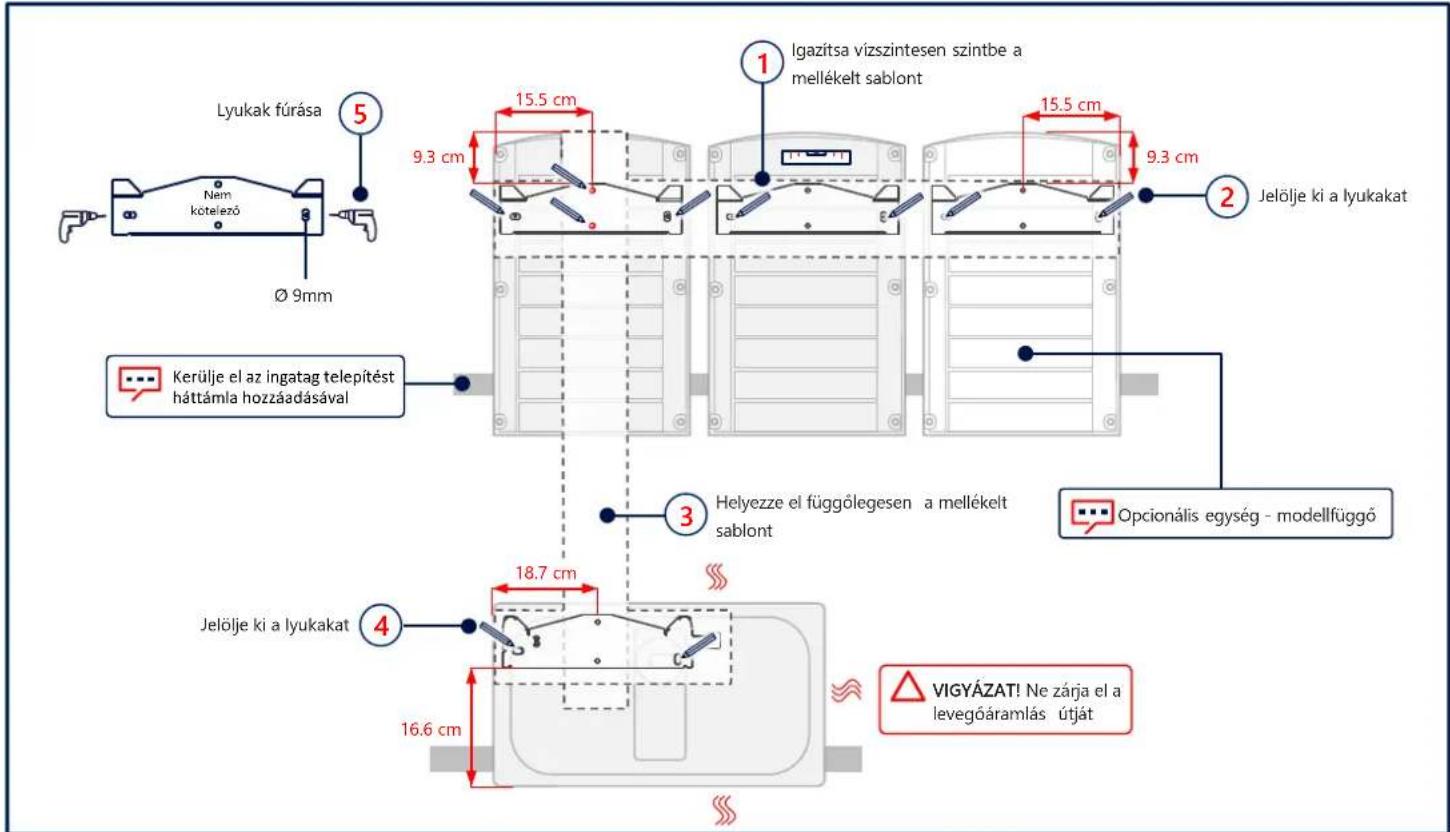

Lyukak helyének megjelöse és kifúrasa

4

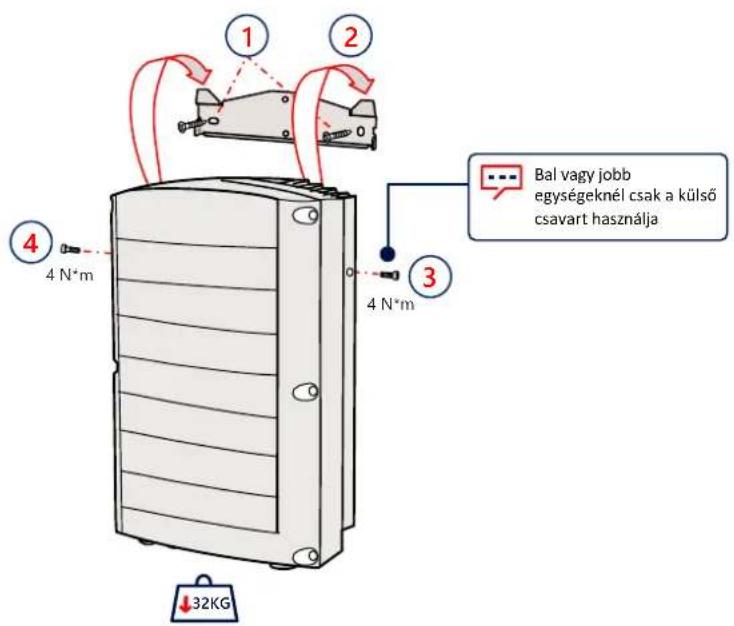

Az egységek rögzítésé

solar200

5

solar edge

6

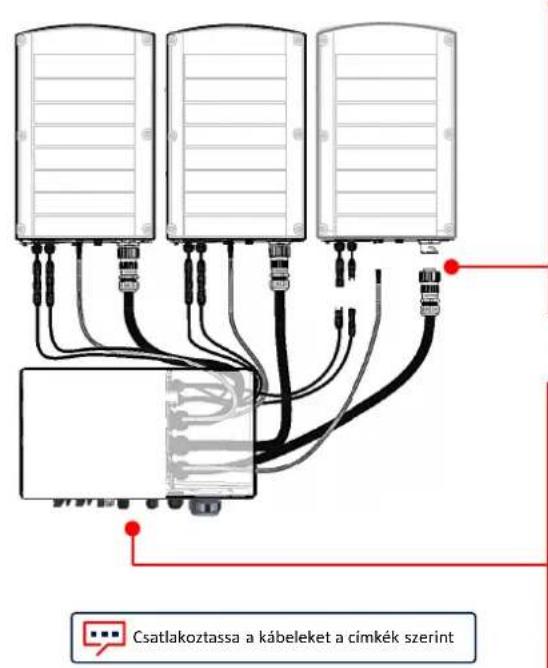

Az összekö'tő kábelek csatlakoztatása

VIGYAZAT! Ne zárja el a levegoáramlas utjat

A fedlapok eltávolítasa

solar edge

7

1

YELMEZTETES

A TELEPÉTÉS MEGKEZDESE ELÖTT VALASSZA LE AZ ARAMFORRÁST

solar edge

8

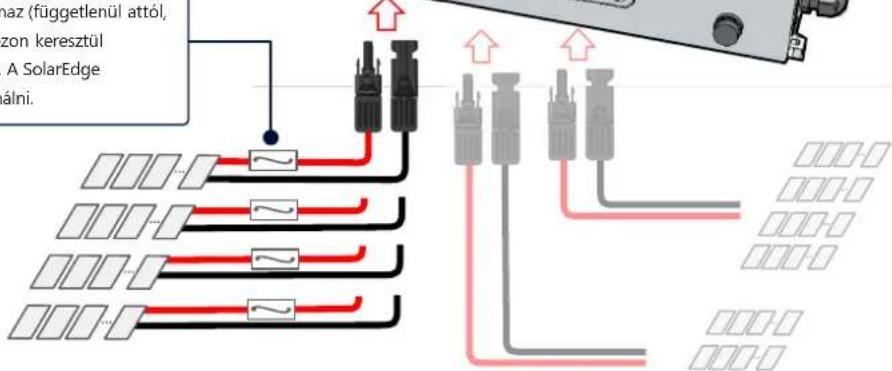

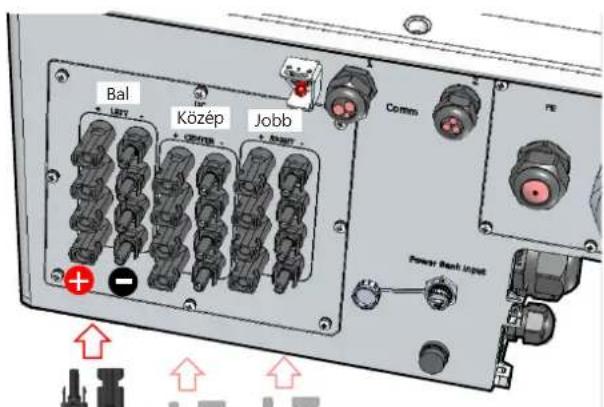

A PV stringek csatlakoztatása

Synergy egységek

Bal Kozep Jobb

A hasznalaton kivuli csatlakozokat tartsa lefedve

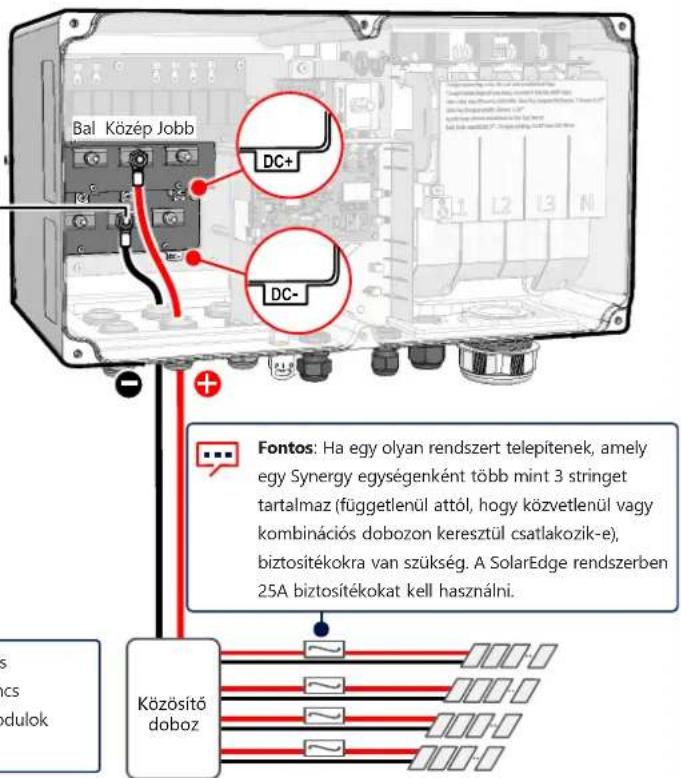

Fontos: Ha egy olyan rendszert telepitenek, amely egy Synergy egysegenkent tobb mint 3 stringet tartalmaz (fuggetlenul attol, hogy kozvetlenul vagy kombinaciós dobozon keresztul (csatlakozik-e),biztositekokra van szukseg.A SolarEdge rendszerben 25Abiztositekokat kell hasznalni.

PV stringek csatlakoztatása egyetlen DC bemeneten keresztül

solar 2017

8

VIGYAZATI

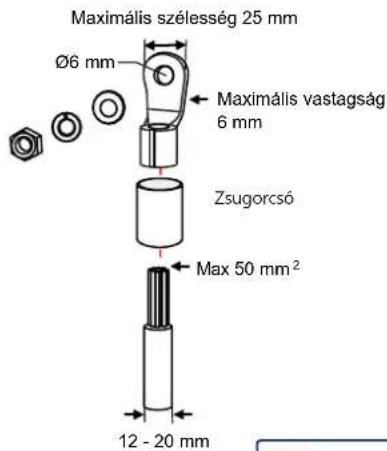

Aluminiumvezetokhoz CSAK bimetal szemes sarut HASZNALION
- Rézvezetokhoz CSAK onozott réz szemes sarut HASZNÁLION

Synergy egységek Bal Kozep Jobb

5.7 N*m

Fontos: Ha egy oylan rendszert telepitenek, amely egy Synergy egysegenkent tobb mint 3 stringet tartalmaz (fuggetlenul attol, hogy kozvetlenul vagy kombinaciós dobozon keresztul csatlakozik-e),Biztositekokra van szukseg. A SolarEdge rendszerben 25Abiztositekokat kell hasznalni.

A DC oldi negativ vagy positiv polus funckionalis electromos fodelse tilos, mert az inverterben nincs transzformator. A tartoszerkezet es a PV-tomb modulok kereteinek fodelse megengedett

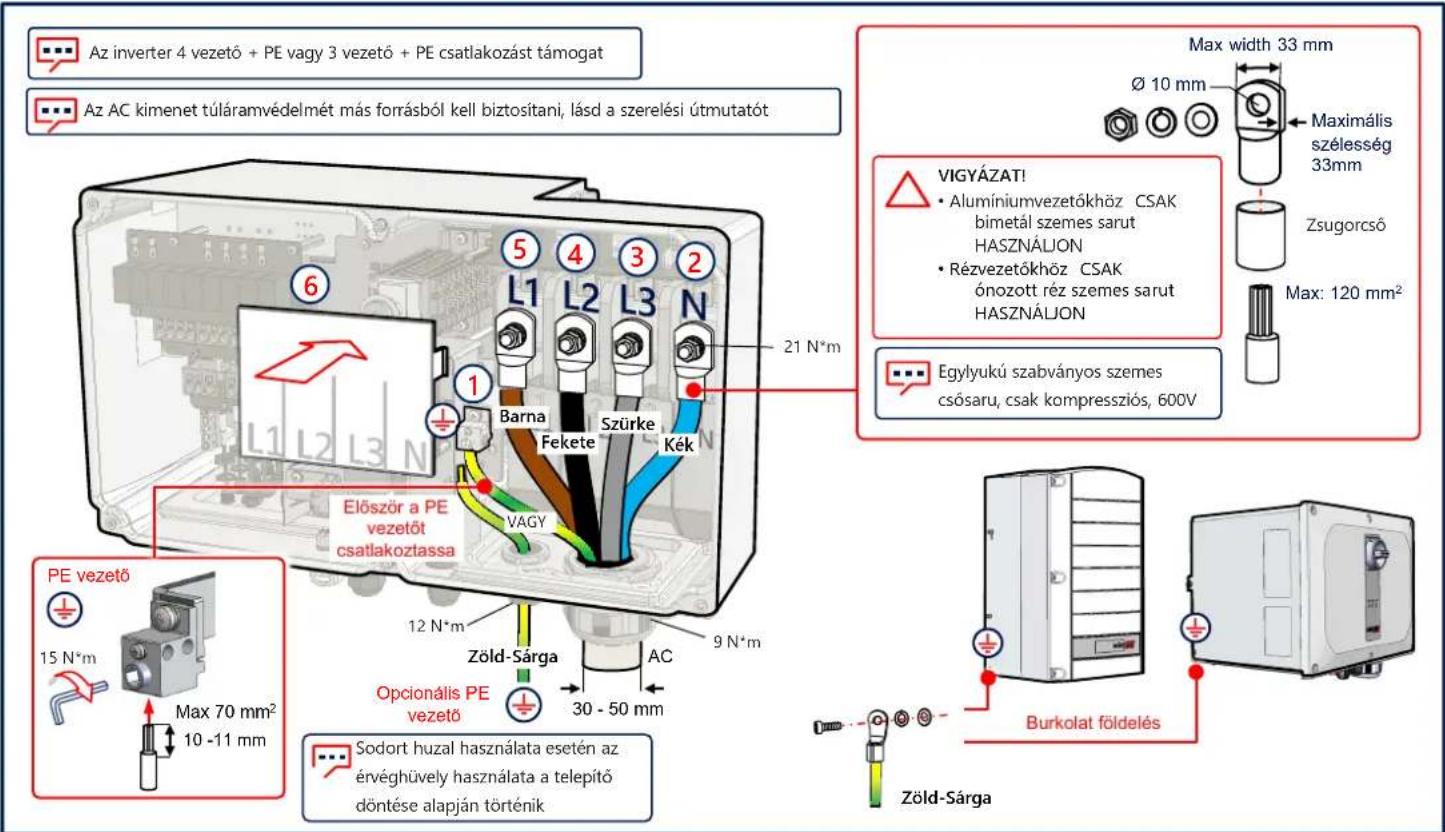

Az AC és a Védőfold csatlakoztatása (PE)

LAN kommunícão

solar 200

10

solar

11

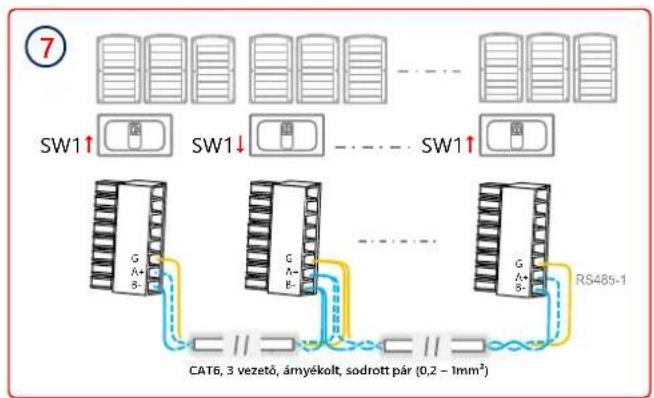

Több inverter csatlakozása RS485-ön

Wifi kommuníció csatlakoztatása (Opcionális)

solar 2017

12

solar edge

13

Mobilnetes kommuníció csatlakoztatása (Opcionális)

A fedlapok telepitése

solar edge

14

Előzetes üzembe helyezés, ha az áramelláts (AC) nincs csatlakoztatva (1. lehetőség)

Töltsle a SolarEdge SetApp-ot

Alitsa a DC-kapcsolot be allasba

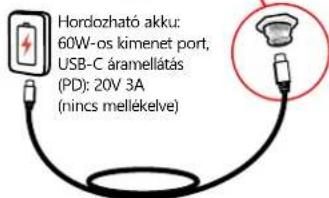

Csatlakoztassa a hordozhato akkut

Inditsa el a SetAppot es kovesse az utasitasait

1meter,apa-apa cslakozo,USB-C (nincs mellekelve)

Üzembe helyezés DC és AC áramellátással (2. lehetőség)

16

Töltsle a SolarEdge SetApp-ot

Kapcsolja be az
áramellátast

Inditsa el a SetAppot es kovesse az utasitaisait

solar2014

17

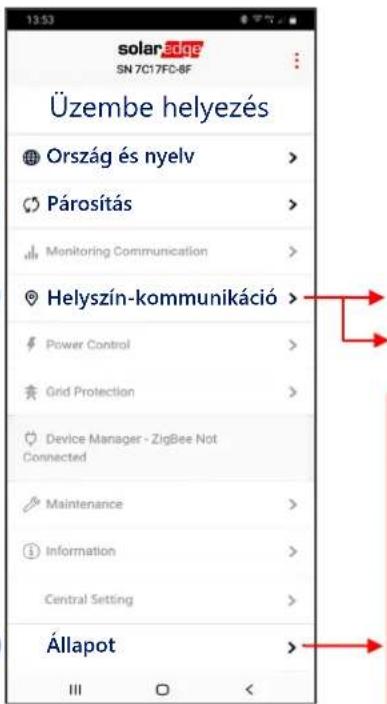

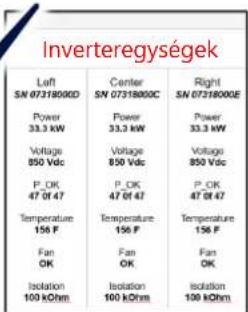

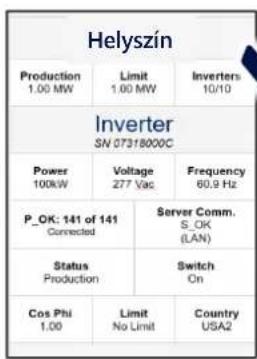

Az irányó inverter üzembe helyezese

RS485-1 Protokoll SolarEdge Solaredge Iranyito RS485-1 Kovetó azonosítás

LED jelzések

solar edge

18

TELJ. KOMM. HIBA

Zöld Kek Piros

A rendszer energia termel

Az AC csatlakoztatva van, de a rendszer nem termel energiaat

Az inverter kommuníkal a felügyeleti platformmal

Rendszerhiba

solaredge

Támongatas elérhetoségei

Ha technikai problemai vannak a SolarEdge termékekkel kapcsolatban, kérjuk, lépjen velünk kapcsolatba:

Elózetes ertés nélkül valtoztathato.
