Marka	SolarEdge
Model	SE120KRW08IBNM4
Ürün Tipi	Üç fazlı Synergy teknolojili inverter
Nominal Güç	120 kW
Maksimum DC Giriş Gerilimi	1000 V (tahmini)
AC Çıkış Gerilimi	Üç fazlı 400 V (tahmini)
Çıkış Frekansı	50/60 Hz
Bağlantı	RS485, Wi-Fi (isteğe bağlı), LAN, mobil ağ (isteğe bağlı)
Koruma	DC anahtarı, fonksiyonel topraklama
Gösterge	LED göstergeleri (Yeşil, Mavi, Kırmızı)
Çalışma Sıcaklığı	-20°C ile +60°C (tahmini)
Koruma Sınıfı	IP65 (tahmini)
Boyutlar (U x G x Y)	Yaklaşık 800 x 600 x 300 mm (tahmini)
Ağırlık	Yaklaşık 40 kg (tahmini)
Kurulum	Duvara montaj, havalandırma için boşluk gerekli
Bakım	Havalandırma deliklerinin düzenli temizliği, bağlantıların kontrolü
Güvenlik	Müdahaleden önce gücü kesin, uygun pabuçlar kullanın
Uyumluluk	SolarEdge güç optimizerları, PV modülleri
Garanti	Standart 12 yıl (uzatılabilir)
Onarılabilirlik	Yedek parçalar üreticiden temin edilebilir

Sık sorulan sorular - SE120KRW08IBNM4 SolarEdge

SolarsEdge SE120KRW08IBNM4 inverter nasıl kurulur?

Sağlanan hızlı kurulum kılavuzunu izleyin. Sistemi tasarlamak için SolarEdge Designer ve optimizerleri haritalamak için SolarEdge Mapper kullanın. Havalandırma için boş alanlara dikkat edin.

LED göstergeleri nelerdir ve anlamları nedir?

Yeşil: elektrik üretimi. Mavi: platform ile iletişim. Kırmızı: sistem hatası. Yanıp sönen yeşil: AC gücü bağlı ancak üretim yok.

Inverter nasıl devreye alınır?

SolarEdge SetApp uygulamasını indirin. DC anahtarını ON konumuna getirin, (varsa) bataryayı bağlayın ve SetApp talimatlarını izleyin. AC olmadan ön devreye alma mümkündür.

DC bağlantısı için hangi tür kablolar kullanılmalı?

Alüminyum teller için bimetal pabuçlar, bakır teller için kalaylı bakır pabuçlar kullanın. Maksimum genişlik: 25 mm.

Birden fazla inverter paralel olarak nasıl bağlanır?

RS485 iletişimini kullanın. Bir inverteri ana (SolarEdge protokolü) ve diğerlerini bağımlı olarak yapılandırın. Kablolama şemalarına uyun.

Hata veya arıza durumunda ne yapmalı?

Kırmızı göstergeyi kontrol edin. AC ve DC bağlantılarını kontrol edin. https://www.solaredge.com/service/support adresinden SolarEdge teknik desteğiyle iletişime geçin.

Inverter dış mekana kurulabilir mi?

Evet, IP65 koruma sınıfı dış mekan kurulumuna izin verir. Uzun süreli doğrudan güneş ışığına maruz bırakmaktan kaçının ve yeterli havalandırma sağlayın.

Herhangi bir müdahaleden önce güvenlik prosedürü nedir?

Ana panodan AC gücünü kesin ve 5 dakika bekleyin. İnverterde DC anahtarı varsa, OFF konumuna getirin ve 5 dakika bekleyin. Gücü bağlantısını kesin.

Inverter nasıl temizlenir?

Dış yüzeyleri temizlemek için kuru veya hafif nemli bir bez kullanın. Aşındırıcı ürünler kullanmayın. Havalandırma deliklerinin tıkalı olmadığından emin olun.

Yedek parçalar veya teknik destek nerede bulunur?

Yetkili kurulumcunuz veya SolarEdge desteğiyle iletişime geçin. Yedek parçalar mevcuttur. Standart garanti 12 yıldır, 25 yıla kadar uzatılabilir.

KULLANIM KILAVUZU SE120KRW08IBNM4 SolarEdge

Sinerji Teknolojili Üç Fazlı Invertör

Hizli Kurulum Kilavuzu

PN:SExxK-xxxxlxxxx

Avrupa, Asya Pasifik ve Güney Afrika icin

Sürüm 1.3

solar edge

Açıklama

NOT

Bu sembol, kullanicin urunu en iy sekilde kullanasina yardimci olmayi amaclayan bilgileri belirir.

DIKKAT!

Bir tehlkiye belirtir. Dogru sekilde yapilmamasi veya uygulanmaması durumunda urunun zarar gormesine vya tahrip olmasina neden olabilecek bir isleme dikkat ceker. Belirtilen kosullar tam olarak anlasilip karsilanana dok bir uyari isaretinin ötesine gezmethin.

UYARI!

Bir tehlkiye belirtir. Dogru sekilde yapilmamasi vya uygulanmamasi durumunda yaralanma vya olumle sonuclaranbarecek bir islme dikkat ceker. Belirtilen sartlar tam olarak anlasilup karsilananada ekir bir uyari notunun ötesine gezmeyin.

Kablo konnektorlini kesmeyin

Bu sembol, SolarEdge kilavuzlari ve ekipmani üzerindeki topraklama noktalarinda gorunur.

Ana panodaki AC salteri ACIN/KAPATIN ve 5 dakika bekleyin

Sinerji Manager uzerindeki DC Guvenlik Salterini ACIN/KAPATIN ve 5 dakika bekleyin (Sadece DC Guvenlik Salterli modeller icinGPCerlidir)

BU TALIMATLARI SAKLAYIN - Bu kilavuz, Üç Fazlı Invertörün kurulum ve bakimi sirasinda izlenmesi gereken onemli talimatlari icerir. Bu ekipmanin SolarEdge tarafindan saglanan bu dokumanda belirtilmeyen bir sekilde kullanilmasi, bu ekipmanin sagladigi korumayi bozabilir.

Optimizererin Montaji

①→②→③→④→⑤→⑥

solar edge

1

(1)

Dizeyi tasarlamak icin
SolarEdge Designer kullanin
https://designer.solaredge.com

2

Dize optimizerleri eslestirmek icin SolarEdge Mapper' indirin

Get it on Google Play

6

App Store

solar edge

1

Optimizerlerin Montaji

3

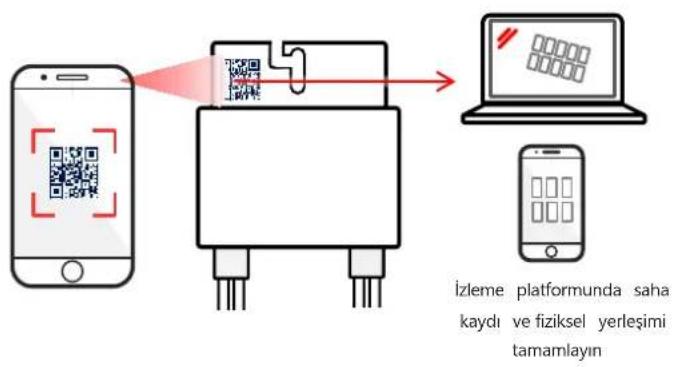

Mapper ile QR kodunu tarayin

4

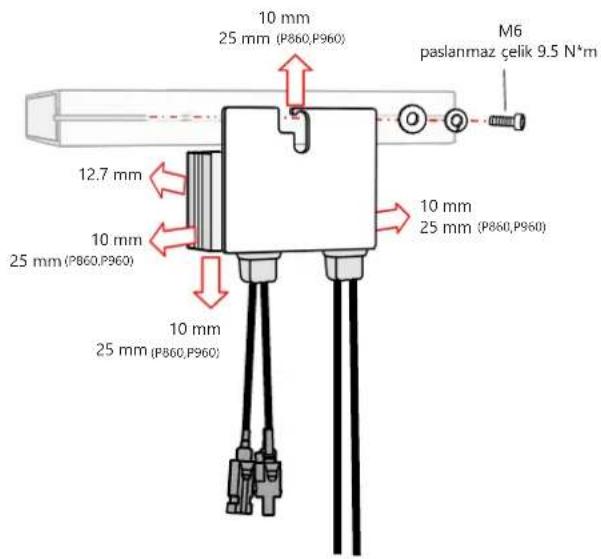

Optimizeri kurun

Optimizerlerin Montaji

① ② ③ ④ ⑤ ⑥

solar 2017

1

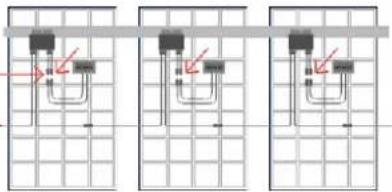

Modulden gelen girisi baglayin

Cikisi dizeye baglayin

2:1 seribaglanti

iki PV'nin parallel baglantisi icin cift girisi bir optimizer (P800p) kullan in veya iki PV'yi tek girisi bir optimizere baglamak icin bir aynk kablo kullanin.

solar edge

2

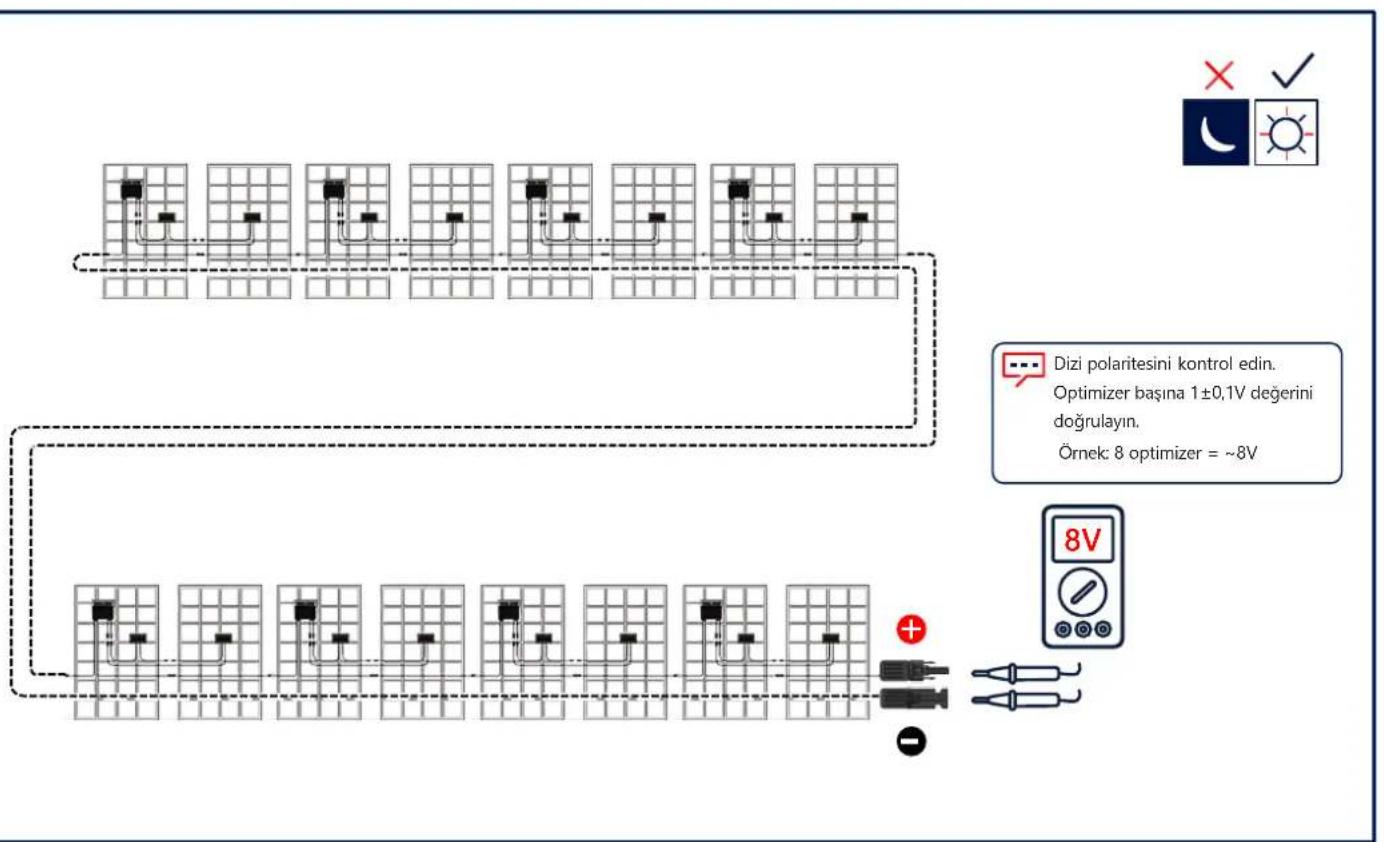

PV Dizisinin Baglanmasi

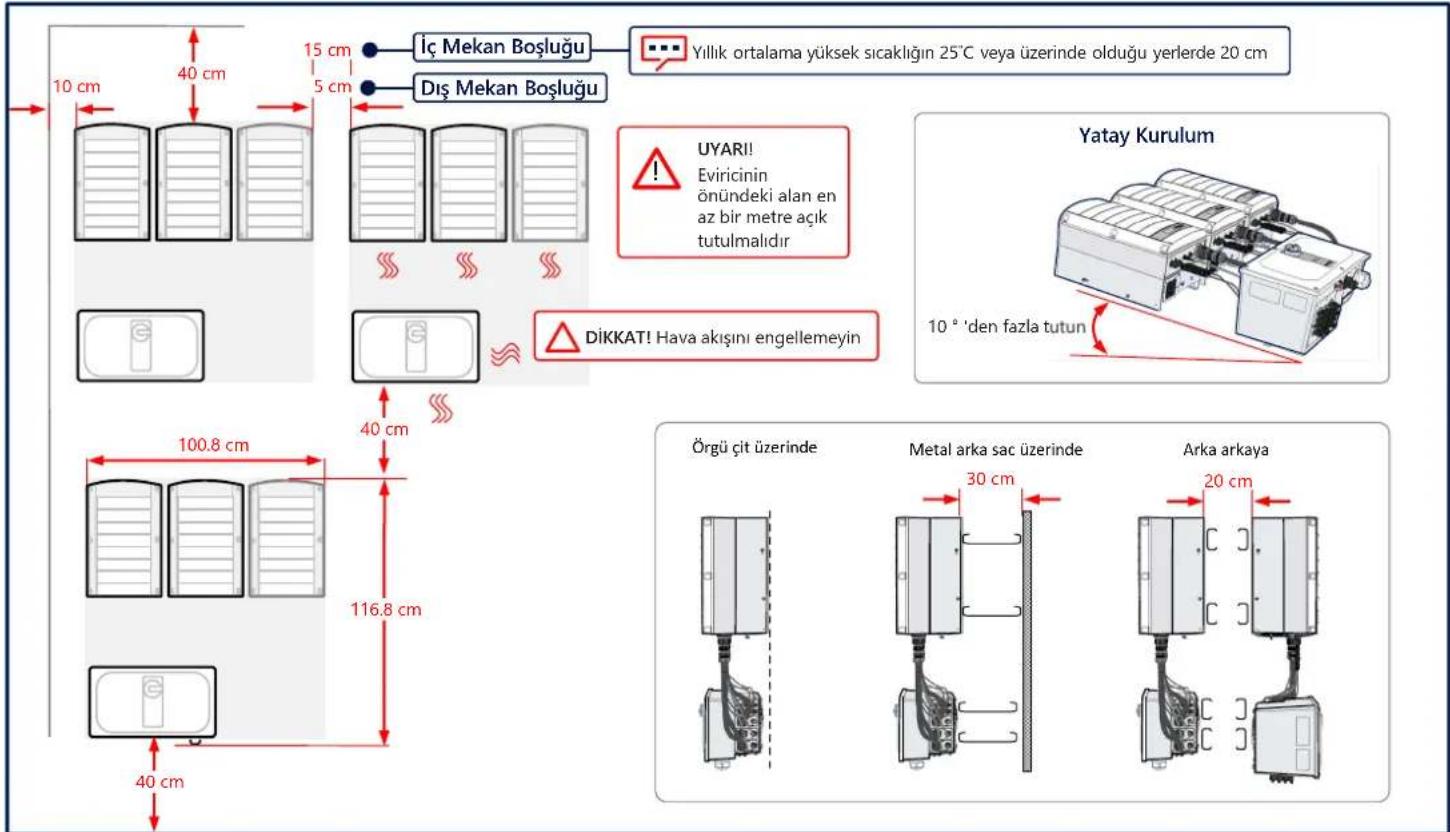

Boşluğun Korunması

solar edge

3

solar2017

4

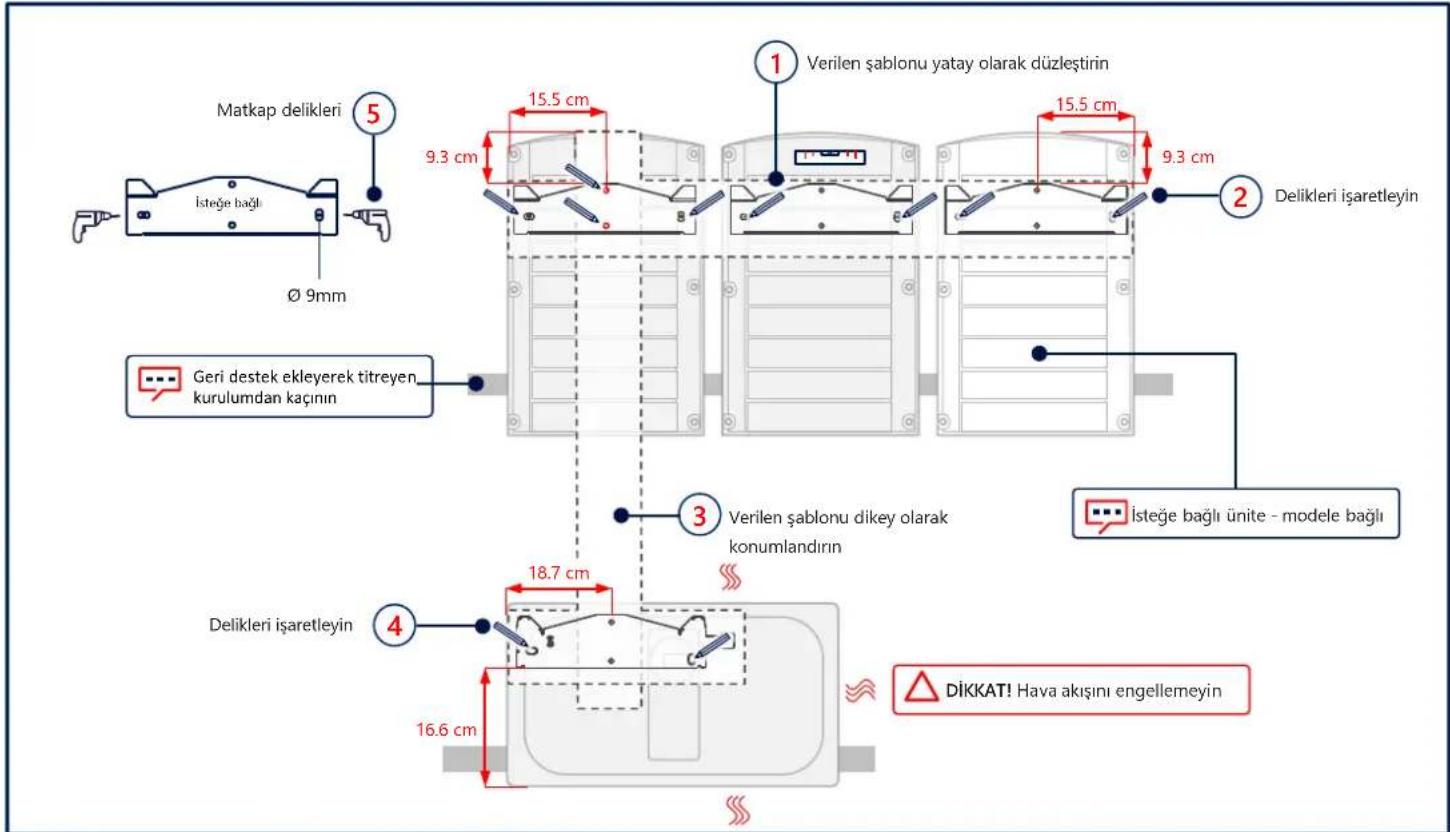

Isaretleme ve Delik Delme

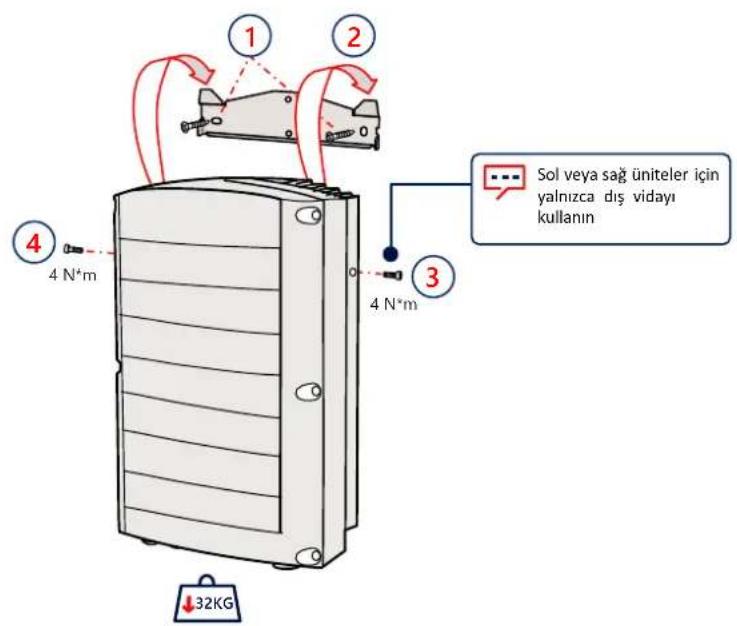

Unitelerin Montaji

solar200

5

solar edge

6

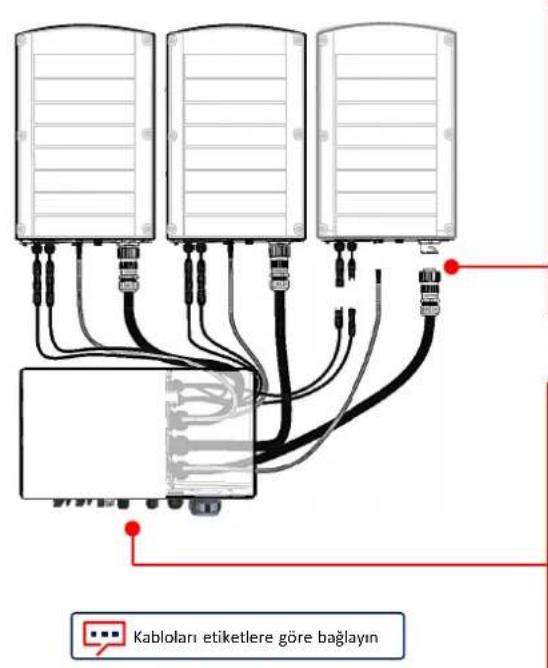

Kablolarin Baglanmasi

Dikkat! Hava akisini engellemyin

Kapaklarin Çikarilması

solar edge

7

1

UYARI
KURULUMA BAŞAMADAN ÖNCE ELEKTRİGİ KESIN

solar edge

8

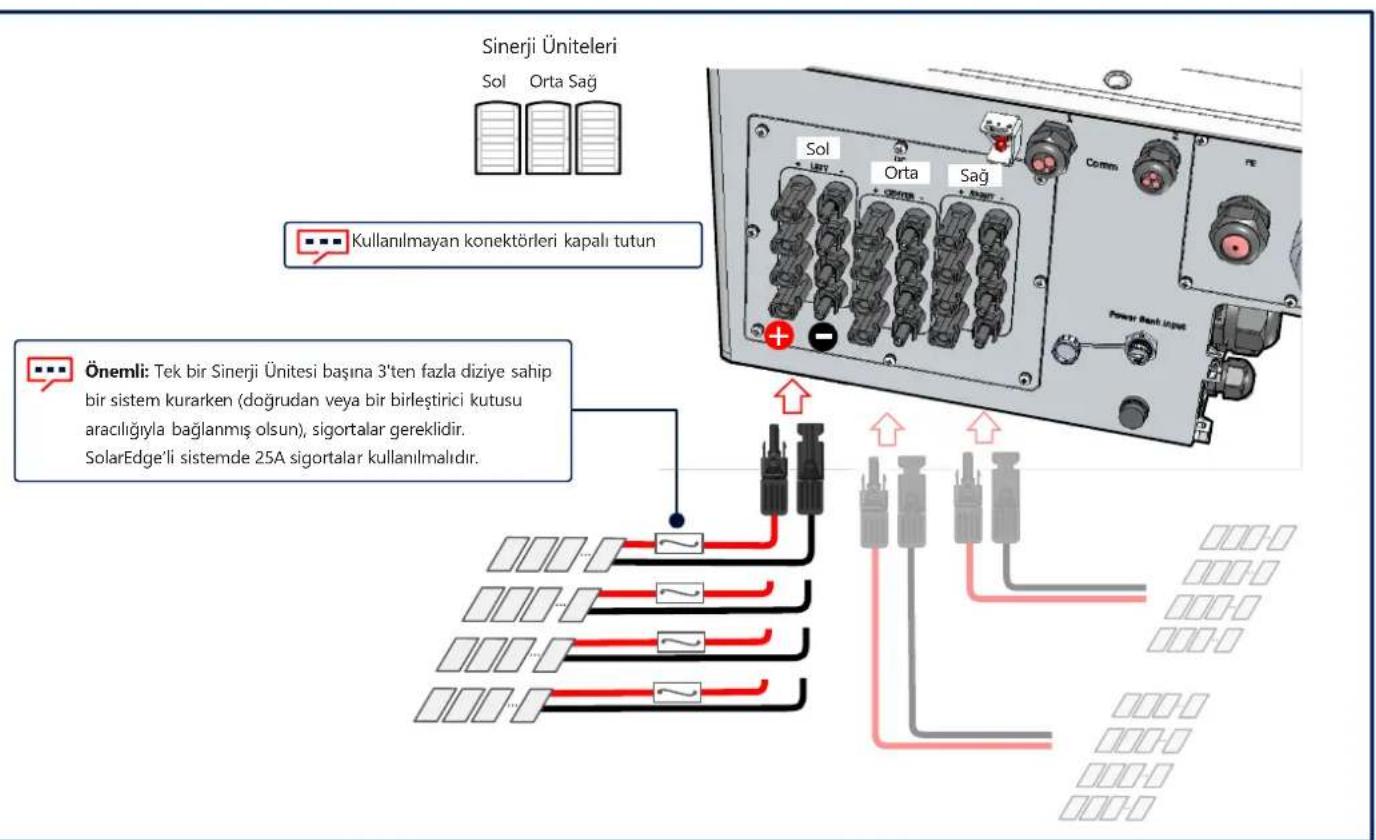

PV Dizelerinin Baglanmas

Tek DC Giriş ile PV Dizilerini Bağlama

solar 2017

8

DikKAT!

DIKKAT!

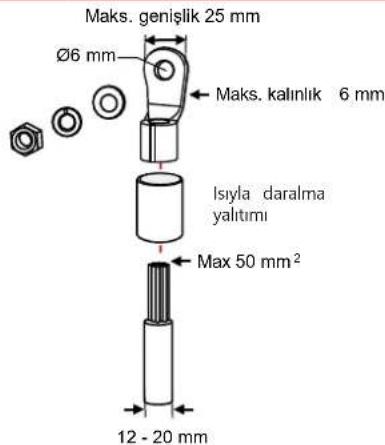

Aluminymy kabolar icin YALNIZCA Bi-metal kulaklar KULLANIN
- Bakir kablolar icin YALNIZCA bakir kalay kaplama kulaklar KULLANIN

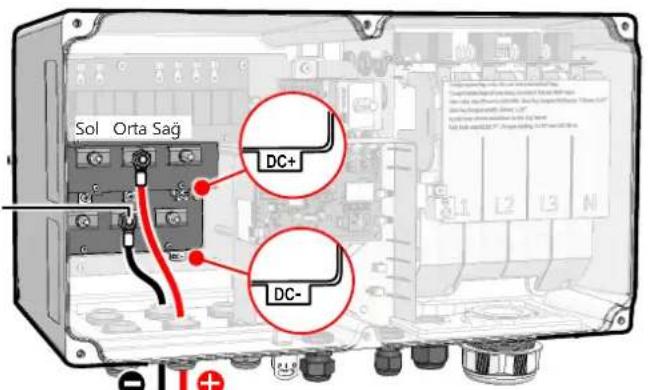

Sinerji Ünteleri

Sol Orta Sag

5.7 N*m

Onemli: Tekbir Sinerji Unitesi basina 3'ten fazla dizije sahip bir system kurarken (dogrudan vya bir birlestirici kutusu araciligyla baglanmis olsun),sigortalar gereklidir.SolarEdge'lisistemde 25A sigortalar kullanimaldir.

Birlestirici Kutusu

invertörde transformator bulunmadiğindan, DC tarafindaki negatif veya positif kutbun ilevseI elektrik topraklamasi yasaktir.Modul cereveilerinin topraklamasi (topraklama) ve PV dizisi modullerinin montaj ekipmani kabul edilebilir.

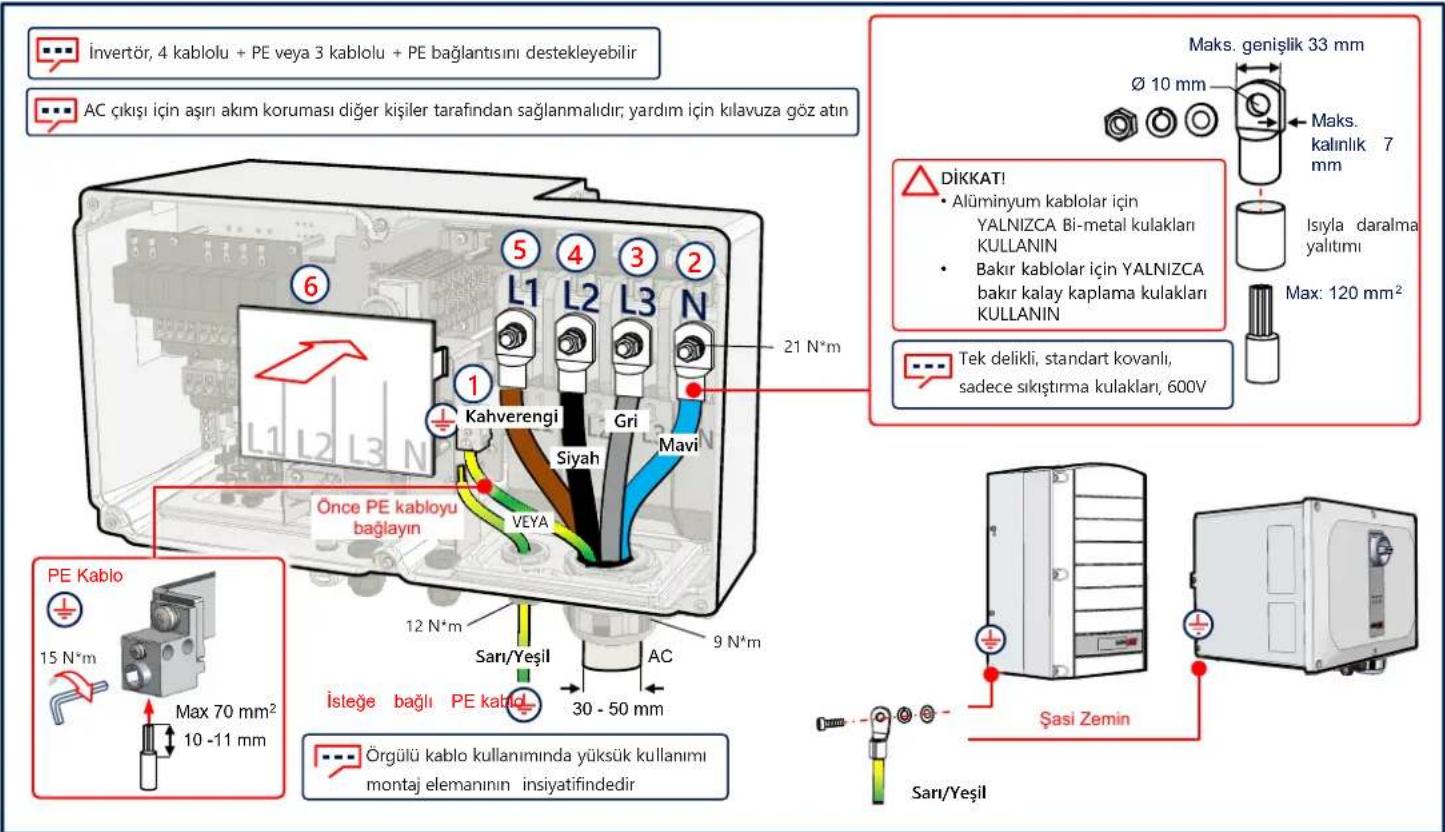

AC ve Koruyucu Topragin Baglanmasi (PE)

LAN iletişimi

solar 300

10

solar edge

11

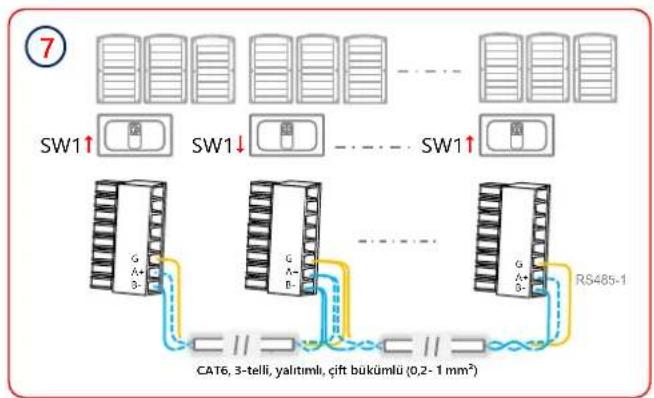

Birden Fazla Invertörün RS485 Bağlantı

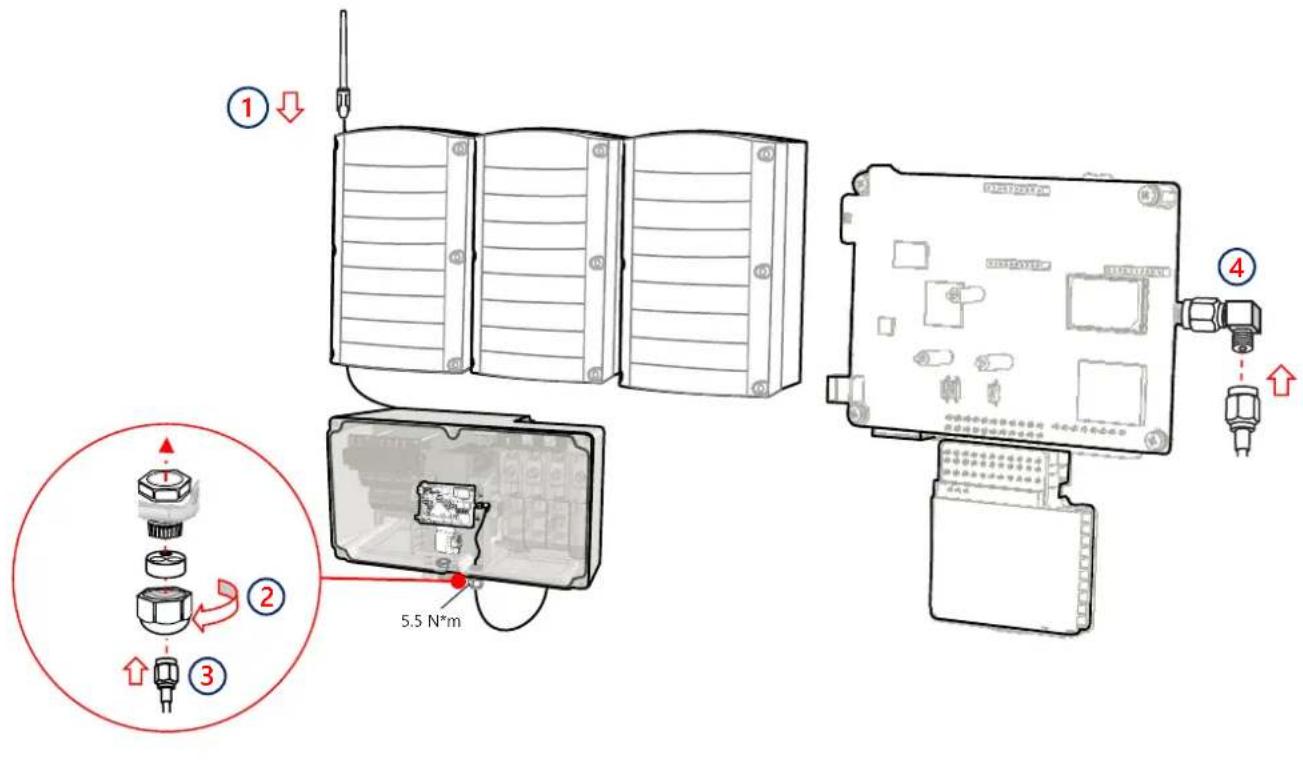

Wi-Fi iletişimi (İsteğe®, Biçlı)

solar200

12

solar edge

13

Hücresel Iletisimin Bağlanması (Isteğe Baglı)

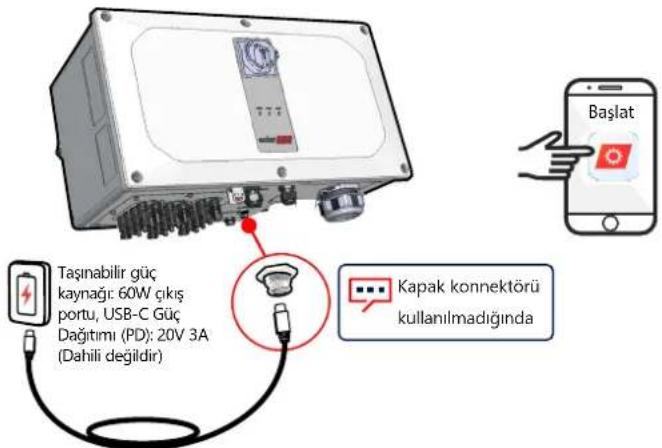

AC Elektrik Bağlı Degilken ileletmeye Alım (Seçenek 1)

SolarEdge SetApp'indirin

DC Salterini acin

Taşınabilir Güç Kaynagıni baglayin

SetApp'baIatin ve takip edin

1m, erkek ila erkek, USB-C (Dahili degildir)

DC ve AC Elektrik ile ileletmeye Alim (Seçenek 2)

16

SolarEdge SetApp'indirin

DC Salterini acin

SetApp'baIatin ve takip edin

solar2014

17

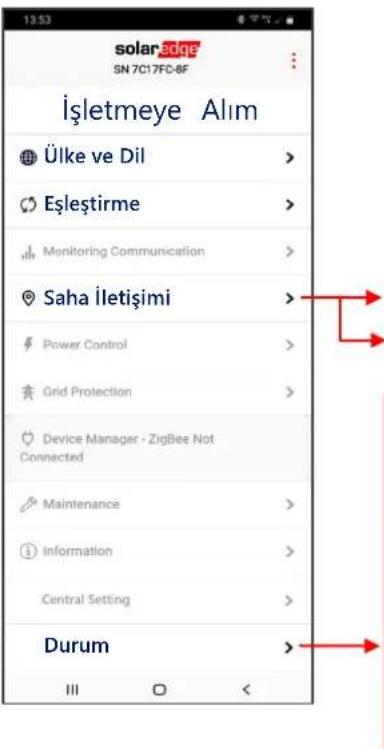

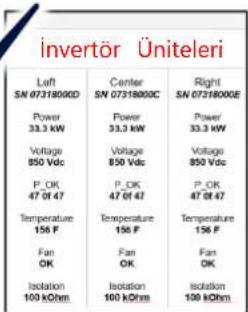

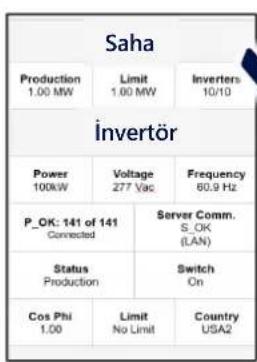

Lider Invertörü Üşletmeye Alim

RS485-1 Protokolü SolarEdge Solaredge Leader RS485-1 Takipçi Algıla

GUC ILETISIM ARIZASI

Yesil Mavi Kirmizi

Sistem Güç üretiyor

AC elektrik baglı ancak system Güç üretmiyor

Invertor, izleme platformuyla iletisim kurmakta

Sistem hatasi

solaredge

Solaredge Destek lletisim:

SolarEdge urunleri ile ilgili teknik bir problem yaşarsaniz, lüftenbizimle iletisime)..

Önceden haber vermeksizin degistirilebilir. Telif hakki © SolarEdge Inc. Tum haklari saklidir. Mart 2021.
