SE120KRW08IBNM4 - Pannello solare SolarEdge - Manuale utente e istruzioni gratuiti

Marca	SolarEdge
Modello	SE120KRW08IBNM4
Tipo di prodotto	Inverter trifase con tecnologia Synergy
Potenza nominale	120 kW
Tensione di ingresso DC massima	1000 V (stima)
Tensione di uscita AC	Trifase 400 V (stima)
Frequenza di uscita	50/60 Hz
Connettività	RS485, Wi-Fi (opzionale), LAN, rete mobile (opzionale)
Protezione	Interruttore DC, messa a terra funzionale
Display	Indicatori LED (Verde, Blu, Rosso)
Temperatura di funzionamento	-20°C a +60°C (stima)
Grado di protezione	IP65 (stima)
Dimensioni (L x l x H)	Circa 800 x 600 x 300 mm (stima)
Peso	Circa 40 kg (stima)
Installazione	Murale, spazio libero richiesto per ventilazione
Manutenzione	Pulizia regolare delle prese d'aria, verifica delle connessioni
Sicurezza	Spegnere l'alimentazione prima dell'intervento, utilizzare capicorda adatte
Compatibilità	Ottimizzatori di potenza SolarEdge, moduli PV
Garanzia	Standard 12 anni (estensibile)
Riparabilità	Ricambi disponibili presso il produttore

Domande frequenti - SE120KRW08IBNM4 SolarEdge

Come installare l'inverter SolarEdge SE120KRW08IBNM4?

Seguire la guida di installazione rapida fornita. Utilizzare SolarEdge Designer per progettare il sistema e SolarEdge Mapper per mappare gli ottimizzatori. Rispettare gli spazi liberi per la ventilazione.

Quali sono gli indicatori LED e il loro significato?

Verde: produzione di elettricità. Blu: comunicazione con la piattaforma. Rosso: errore di sistema. Verde lampeggiante: alimentazione AC collegata ma nessuna produzione.

Come mettere in servizio l'inverter?

Scaricare l'app SolarEdge SetApp. Mettere l'interruttore DC su ON, collegare la batteria (se opzionale) e seguire le istruzioni di SetApp. È possibile una pre-messa in servizio senza AC.

Quale tipo di cavi utilizzare per il collegamento DC?

Utilizzare capicorda bimetallici per fili in alluminio e capicorda in rame stagnato per fili in rame. Larghezza max: 25 mm.

Come collegare più inverter in parallelo?

Utilizzare la comunicazione RS485. Configurare un inverter come master (protocollo SolarEdge) e gli altri come slave. Rispettare gli schemi di cablaggio.

Cosa fare in caso di errore o guasto?

Controllare l'indicatore rosso. Verificare le connessioni AC e DC. Contattare l'assistenza tecnica SolarEdge all'indirizzo https://www.solaredge.com/service/support.

Si può installare l'inverter all'esterno?

Sì, il grado di protezione IP65 consente l'installazione all'esterno. Evitare l'esposizione diretta prolungata al sole e garantire una ventilazione sufficiente.

Qual è la procedura di sicurezza prima di qualsiasi intervento?

Spegnere l'alimentazione AC dal quadro principale e attendere 5 minuti. Se l'inverter ha un interruttore DC, metterlo su OFF e attendere 5 minuti. Scollegare l'alimentazione.

Come pulire l'inverter?

Utilizzare un panno asciutto o leggermente umido per pulire le superfici esterne. Non utilizzare prodotti abrasivi. Assicurarsi che le prese d'aria non siano ostruite.

Dove trovare ricambi o supporto tecnico?

Contattare il proprio installatore autorizzato o il supporto SolarEdge. I ricambi sono disponibili. La garanzia standard è di 12 anni, estensibile fino a 25 anni.

MANUALE UTENTE SE120KRW08IBNM4 SolarEdge

Scan QR code using Mapper

4

Guida rapida di installmente

PN:SExxK-xxxxlxxxx

Per Europa, APAC e Sudafrika

Version 1.3

solar edge

Legenda

NOTA

Questo significato la richieda delle informazioni volte ad aiutare l'utente nel fare un uso ottimale del prodotto.

ATTENZIONE!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispetto, potrebbe provocare danni o distruzione del prodotto. Non ignorare i messaggi di attenzione finché le condizioni indicate non siano state perfettamente comprese e rispetto.

AVVERTENZA!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispetto, potrebbe provocare lesioni ancche fatali. Non procedere或者其他 un'avventenza finché le condizioni indicate non siano state perfettamente comprese e rispetto.

Non tagliare i connettori dei cavi

Questo symbolo appeare sui punti di messa a terra indicati nei manuali e nelle apparecchiature SolarEdge.

Portare su ON/OFF il sezonatore CA principale e attendere 5 minuti

Portare su ON/OFF il sezionatore di sicurezza CC sul Synergy Manager e attendere 5 minuti (Applicabile solo per i modelli con sezionatore di sicurezza CC)

CONSERVARE QUESTE ISTRUZIONI - Il presente manuale contiene importanti istruzioni per l'inverter trifase che devono essere seguite durante l'installazione e la manutenzione. L'utilizzo di esta apparecchiatura in un modo non specificato da SolarEdge nel presente documento può compensettere la protezione fornita dall'apparecchiatura.

Installazione degli ottimizzatori di potenza

①→②→③→④→⑤→⑥

solar edge

1

(1)

Utilizza Designer di SolarEdge per progettare un sistema SolarEdge

https://designer.solaredge.com

(2)

Scarica Mapper di SolarEdge per mappare gli ottimizzatori di potenza delle stringhe

solar edge

1

Installazione degli ottimizzatori di potenza

3

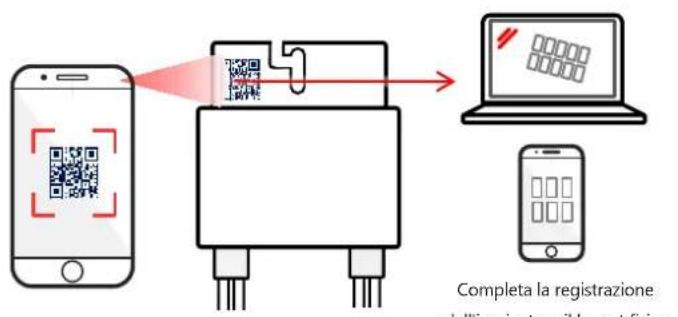

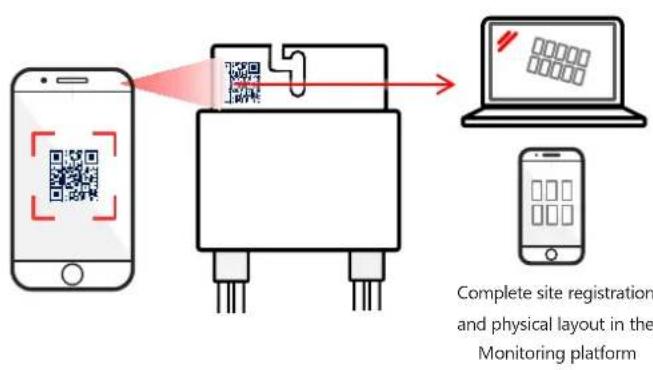

Scansiona il codice QR usando Mapper

4

Installa I'ottimizzatore di

Installazione degli ottimizzatori di potenza

①→②→③→④→⑤→⑥

solar 2017

1

Collega l'ingresso al modulo

Collega l'uscita alla stringa

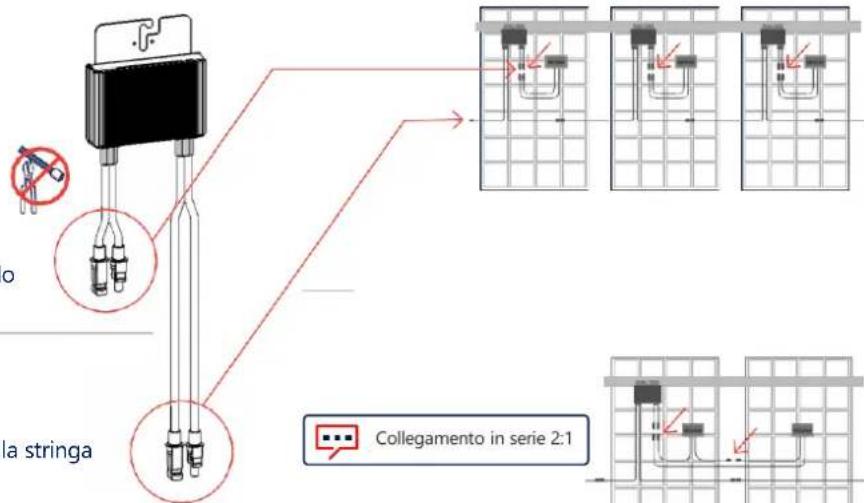

Utilizza un ottimizzatore a doppio ingresso

(P800p) per la connessione di due moduli

FV in parallelo outilizza un cavo di

derivazione per collegare due moduli FV a

un ottimizzatore a ingresso singolo.

solar edge

2

Collegamento delle stringhe FV

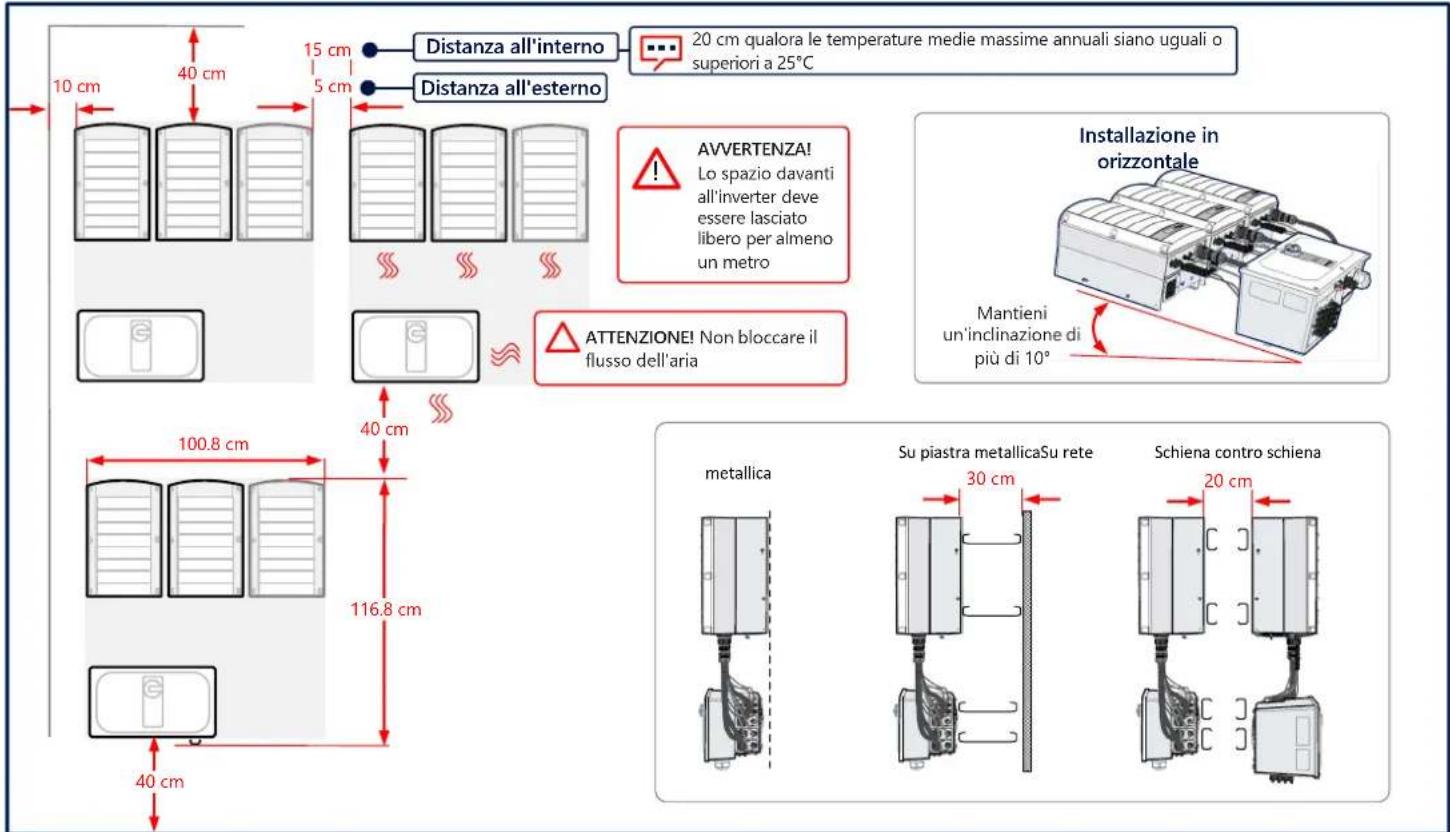

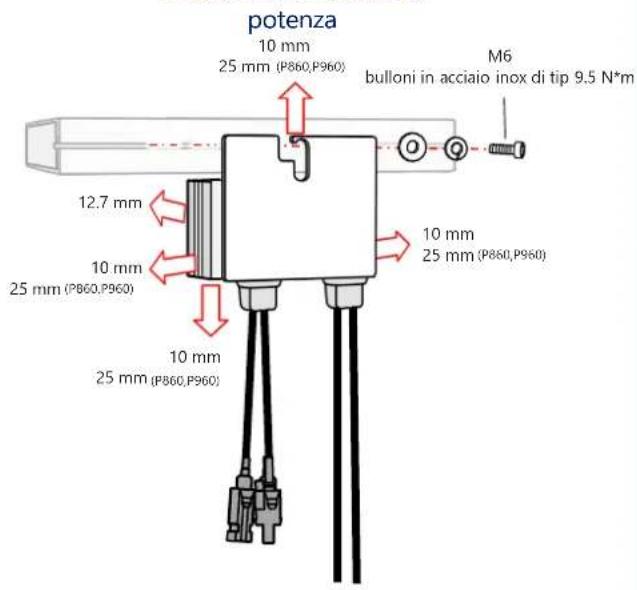

Distanze da rispettare

solar edge

3

solar2017

4

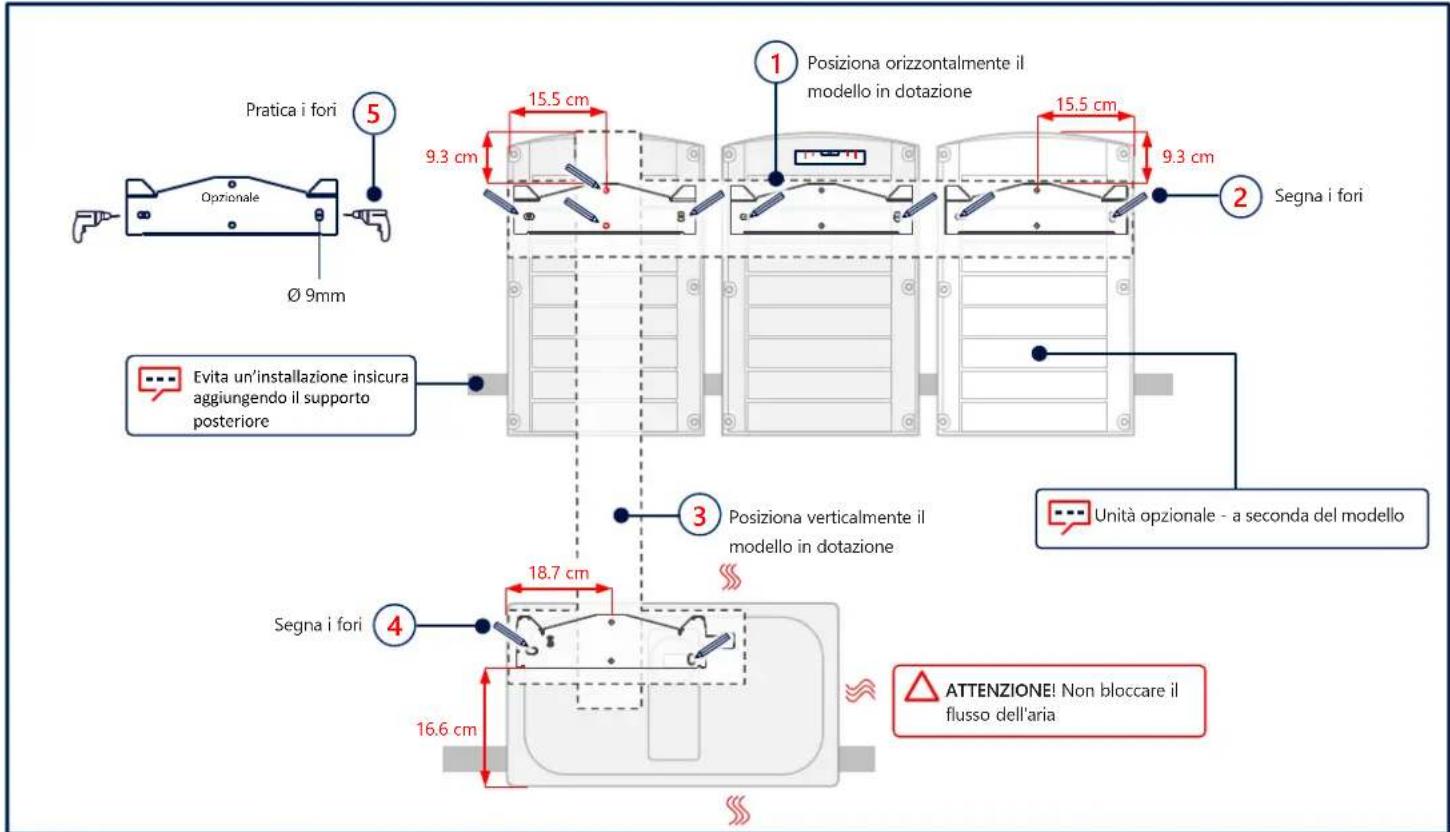

Segna e pratica i fori

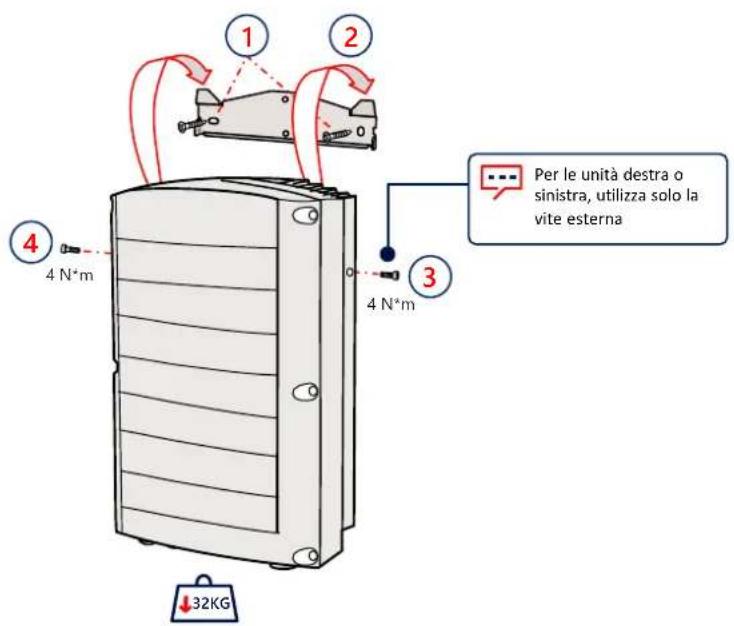

Montaggio delle Unità

solar2007

5

solar edge

6

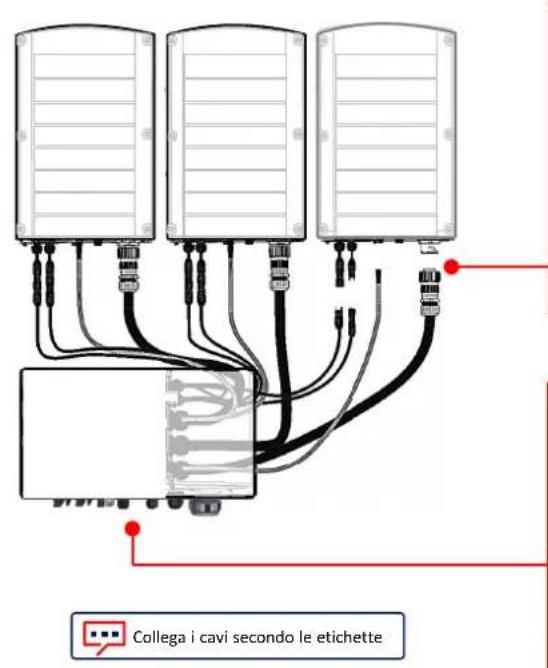

Collegamento dei cavi

Rimozione dei coperchi

solar edge

7

1

AVVERTENZA
SCOLLEGARE L'ALIMENTAZIONE PRIMA DI INIZIARE L'INSTALLAZIONE

solar edge

8

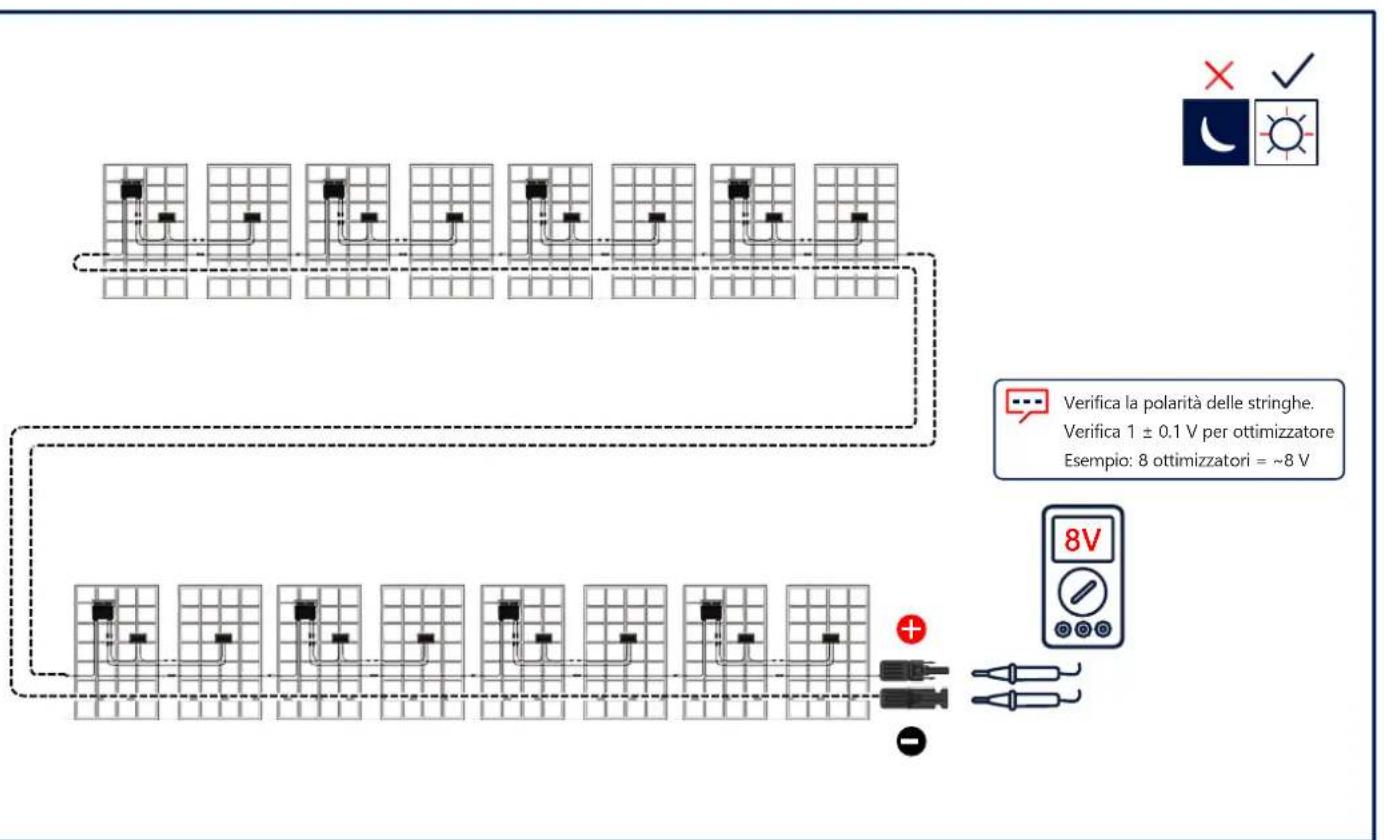

Collegamento delle stringhe FV

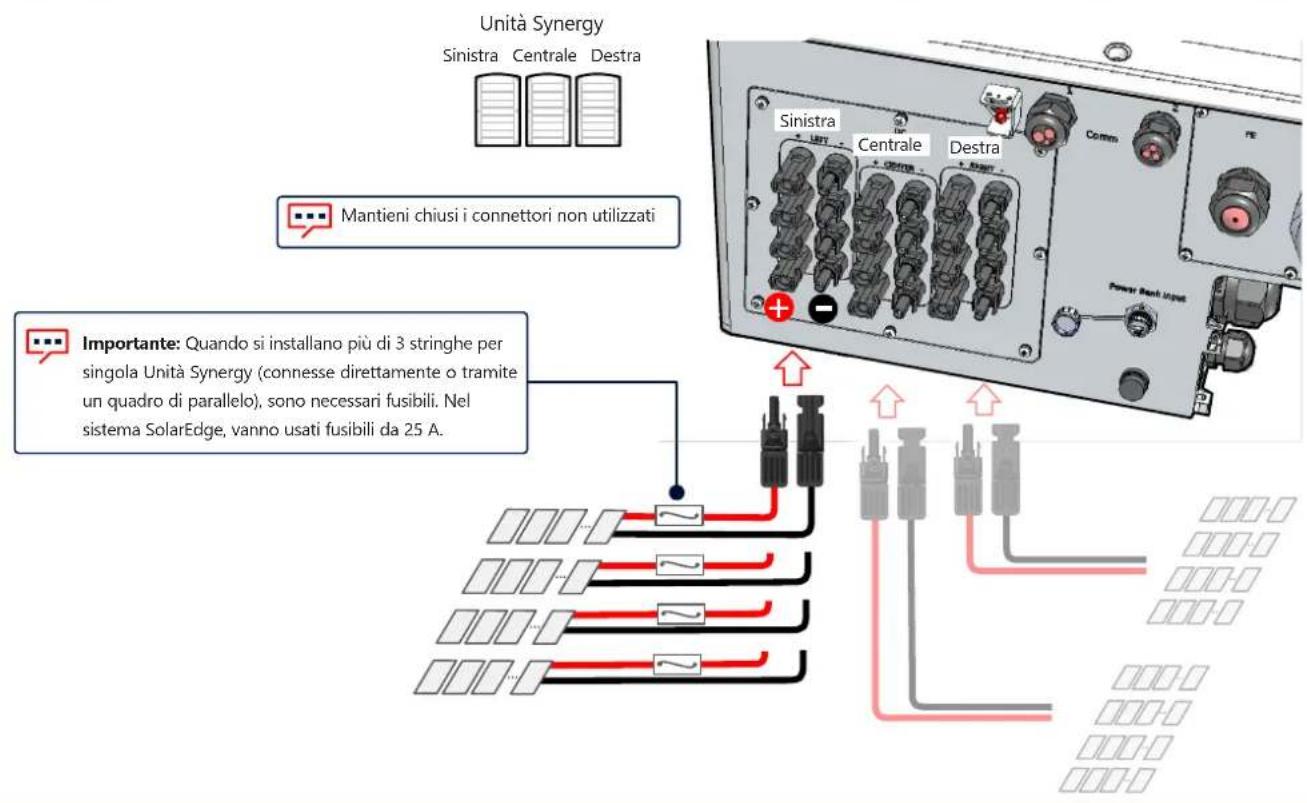

Collegamento delle stringhe FV tramite Ingrasso CC Singolo

8

ATTENZIONE!

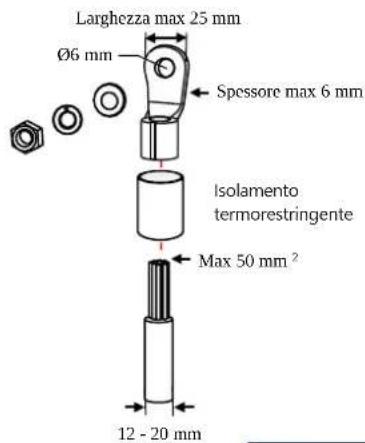

Per cavi di alluminio, USA SOLO capicorda bi-metallici
Per cavi in rame, USA SOLO capicorda in rame stagnato

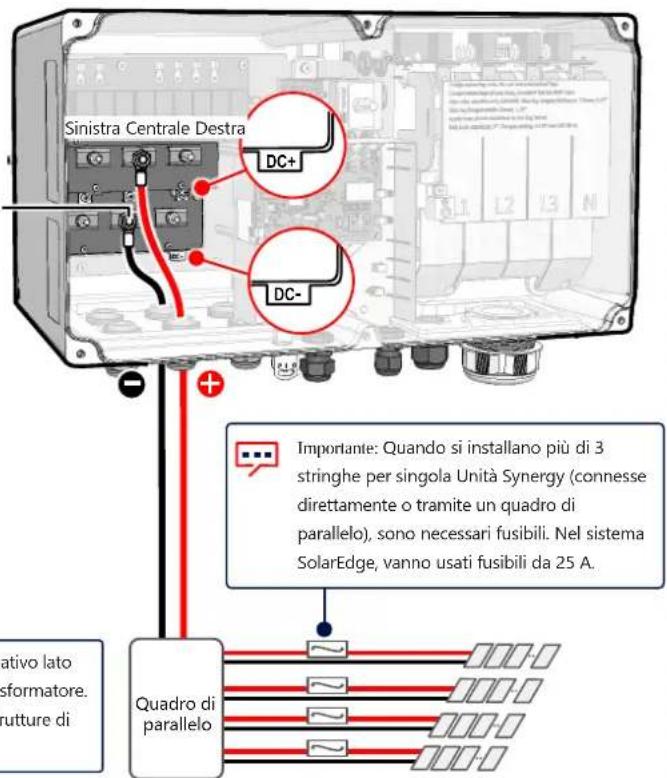

Unità Synergy

Sinistra Centrale Destra

5.7 N*m

La messa a terra funzionale dei poli positivo o negativo lato CC non è permessa perché l'inverter è privo di trasformatore. La messa a terra delle cornici dei moduli delle strutture di sostegno è permessa.

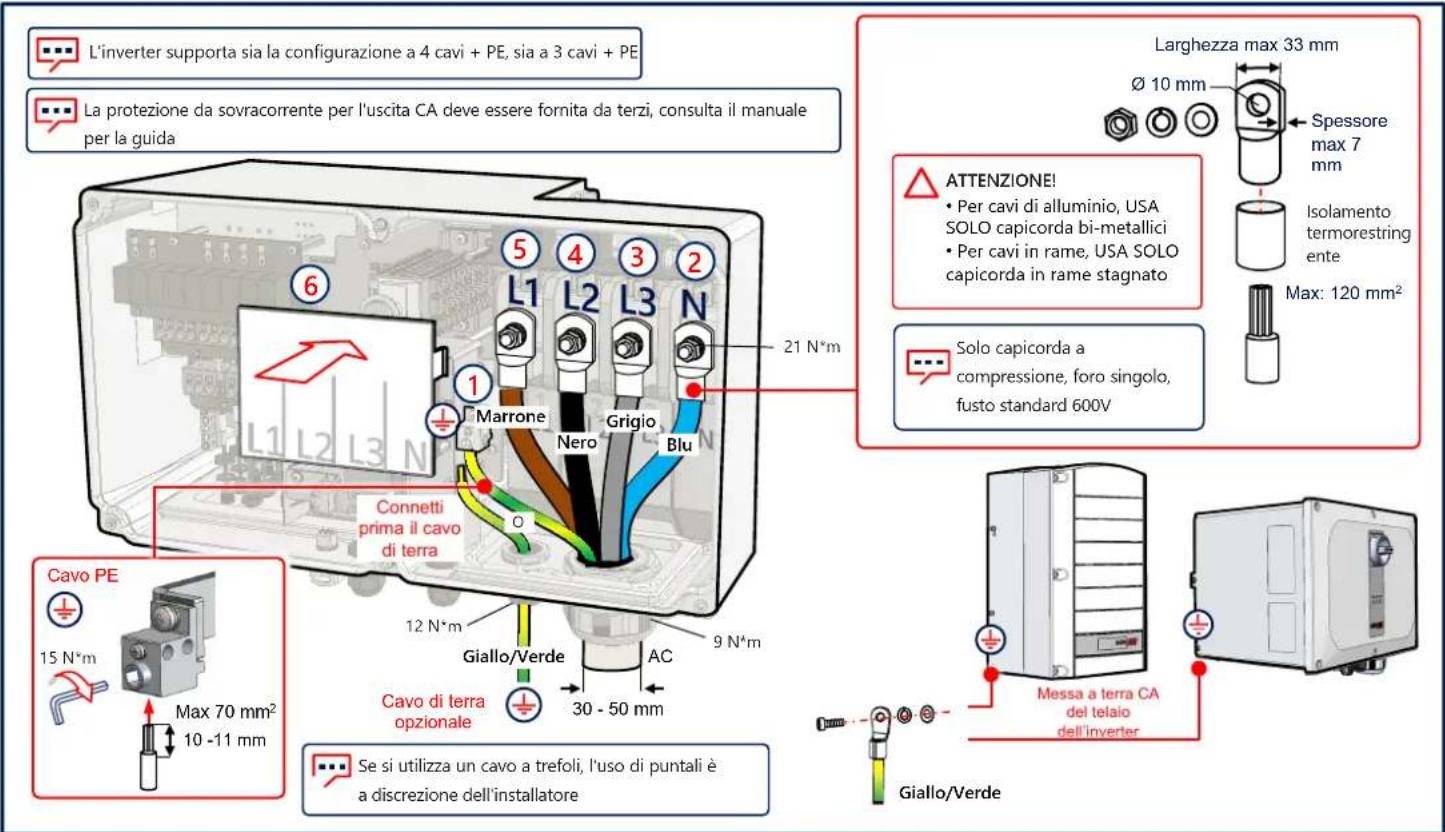

Connessione CA e cavo di terra (PE)

Comunicazione LAN

10

solar edge

11

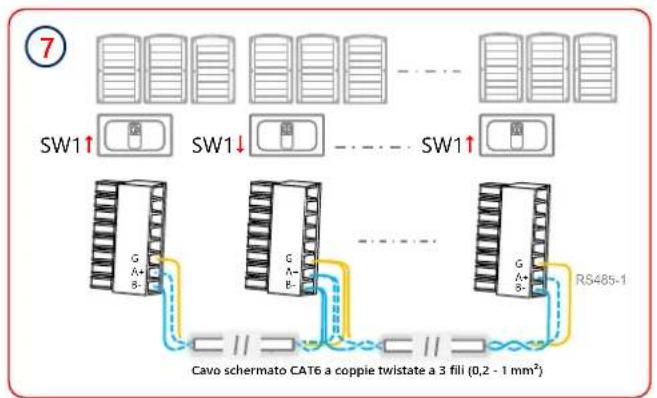

Connessione RS485 di inverter multipli

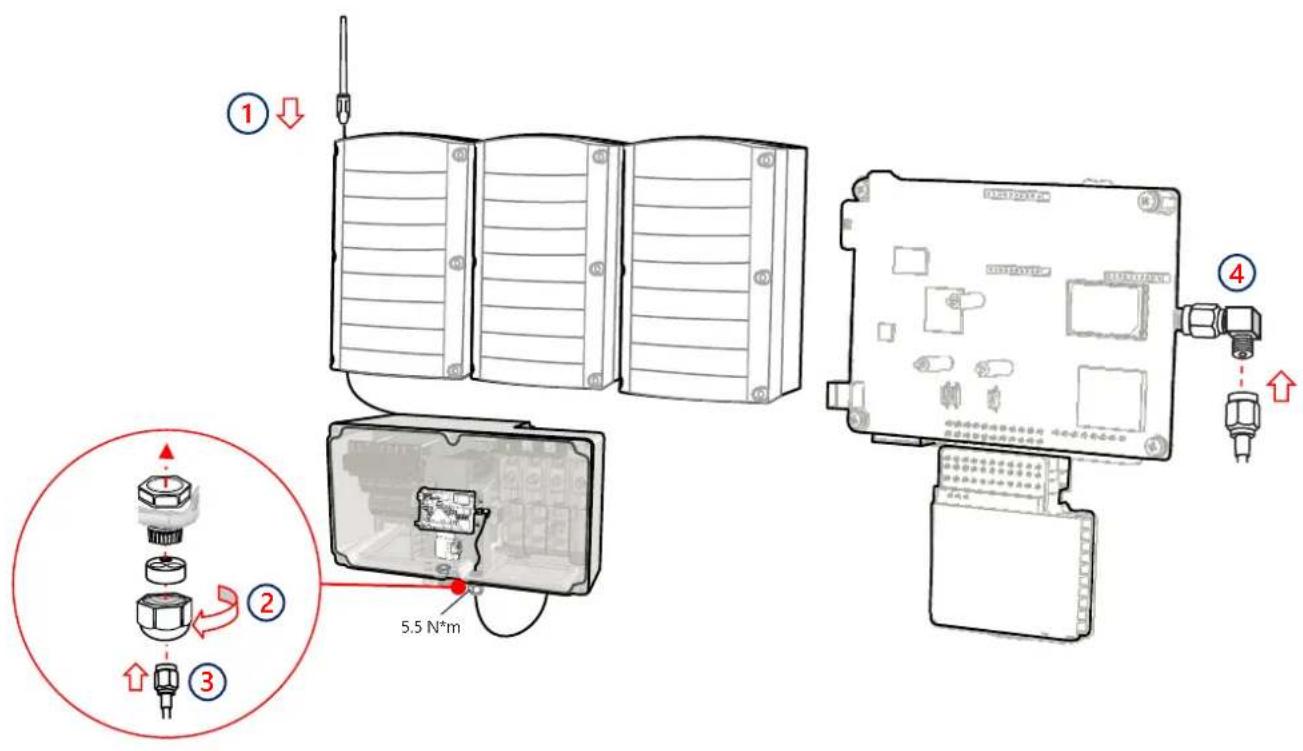

Collegamento Comunicazione Wi-Fi (opzionale)

solar 2017

12

solar edge

13

Collegamento della comunicazione cellulare (opzionale)

Installazione dei coperchi

solar 2017

14

solar add

15

Pre-commissioning con alimentazione CA non collegata (opzione 1)

Scarica SetApp di SolarEdge

Porta su ON (1) il sezonatore CC

Collega il power bank

Avvia e segui SetApp

Power bank: USB-C Power Delivery (PD) 60 W in uscita: 20V 3A (non fornoto)

Proteggere il

connettore

se non in uso

1 metro, maschio-maschio, USB-C (non fornito)

Messa in servizio con alimentazione CC e CA (opzione 2)

16

Scarica SetApp di SolarEdge

PortasuONisezonatori

Avvia e segui SetApp

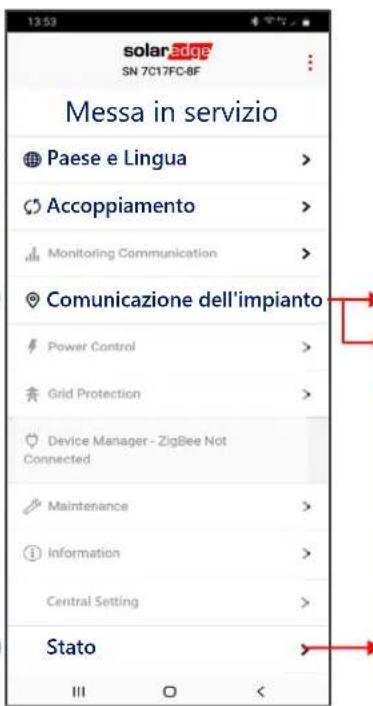

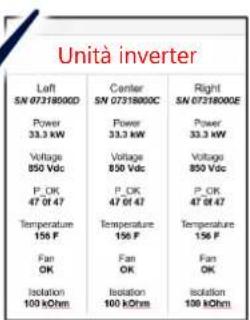

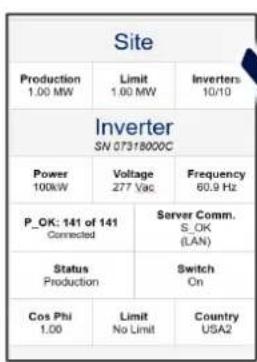

Messa in servizio dell'inverter Leader

RS485-1 Protocollo SolarEdge Solaredge Leader

RS485-1 Rilevamento Follower

POWER COMM FAULT

VerdeBlu

Rosso

IIistema produce Energia

L'alternata è collegata ma il sistema non sta producendo energia

L'inverter sta comunicando con la piattaforma di monitoraggio

Errore del sistema

solaredge

Informazioni di contatto del Supporto Se avete problemi tecnici relativi a prodotti SolarEdge, vi preghiamo di contattateci: https://www.solaredge.com/it/service/support

Soggetto a modifiche ricerca preavviso. Copyright © SolarEdge Inc. Tutti i diritti riservati. Marzo 2021.

solaredge

Escanear el numero QR usando Mapper

4

Pobierz SolarEdge Mapper,aby

wykonac mapowanie
