SE120KRW08IBNM4 - 太阳能板 SolarEdge - 免费用户手册

品牌	SolarEdge
型号	SE120KRW08IBNM4
产品类型	三相逆变器（带Synergy技术）
额定功率	120 kW
最大直流输入电压	1000 V（估计）
交流输出电压	三相 400 V（估计）
输出频率	50/60 Hz
连接方式	RS485、Wi-Fi（可选）、LAN、移动网络（可选）
保护	直流开关、功能性接地
显示	LED指示灯（绿色、蓝色、红色）
工作温度	-20°C 至 +60°C（估计）
防护等级	IP65（估计）
尺寸（长 x 宽 x 高）	约 800 x 600 x 300 毫米（估计）
重量	约 40 千克（估计）
安装方式	壁挂式，需留出通风空间
维护	定期清洁通风口，检查连接
安全	操作前切断电源，使用合适的端子
兼容性	SolarEdge 功率优化器、光伏组件
保修	标准 12 年（可延长）
可维修性	制造商提供备件

常见问题 - SE120KRW08IBNM4 SolarEdge

如何安装 SolarEdge SE120KRW08IBNM4 逆变器？

按照提供的快速安装指南操作。使用 SolarEdge Designer 设计系统，使用 SolarEdge Mapper 映射优化器。确保留有通风空间。

LED指示灯及其含义是什么？

绿色：发电。蓝色：与平台通信。红色：系统故障。闪烁绿色：交流电源已连接但未发电。

如何启动逆变器？

下载 SolarEdge SetApp 应用程序。将直流开关置于 ON 位置，连接电池（如有选配），然后按照 SetApp 的指示操作。无需交流电即可进行预启动。

直流连接应使用哪种电缆？

铝线使用双金属端子，铜线使用镀锡铜端子。最大宽度：25 毫米。

如何并联多个逆变器？

使用 RS485 通信。将一台逆变器配置为主机（SolarEdge 协议），其余配置为从机。遵循接线图。

出现错误或故障时怎么办？

查看红色指示灯。检查交流和直流连接。联系 SolarEdge 技术支持，网址：https://www.solaredge.com/service/support。

逆变器可以安装在室外吗？

可以，IP65 防护等级允许室外安装。避免长时间阳光直射，确保通风良好。

操作前的安全程序是什么？

在总配电盘上切断交流电源，等待 5 分钟。如果逆变器有直流开关，将其置于 OFF 位置，再等待 5 分钟。断开电源。

如何清洁逆变器？

使用干布或微湿布清洁外表面。不要使用研磨性产品。确保通风口不被堵塞。

在哪里可以找到备件或技术支持？

联系您的授权安装商或 SolarEdge 支持。备件有售。标准保修期为 12 年，可延长至 25 年。

用户手册 SE120KRW08IBNM4 SolarEdge

Ten symbol神经系统中，神经元的名称。

ON

此符號表示的資訊可協助使用者以最佳方式使用產品。

注意！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致產品受損或毀壞。在完全理解並達到所指示的條件之前，請不要進行注意標誌的區段。

警告！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致受傷或致死。在完全理解並達到所指示的條件之前，請不要進行警告標誌的區段。

請不要剪下電線連接器

此符號會在 SolarEdge 手冊與裝置上出現在接地點。

打開/關閉主要電路板交流電開關，並靜候5分鐘

在 Synergy Manager 上打開/關閉直流電安全開關，並靜候 5 分鐘(僅適用於具直流電安全開關的型號)

請儲存這些指示-本指導手冊包含應在安裝與維護三相逆變器期間遵照進行的重要指示。以SolarEdge未在本文檔中指定的方式使用此設備可能會損害此設備提供的保護。

安装功率優化器

使用SolarEdge Designer以設計串列

https://designer.solaredge.com

下載 SolarEdge Mapper 以將串列對應至功率優化器

solar edge

1 安装功率優化器

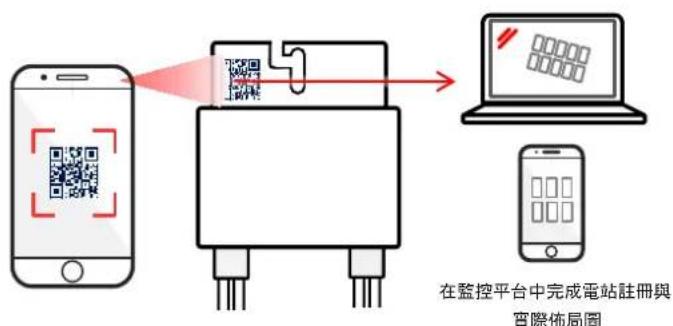

使用 Mapper 扫描 QR 確

安装優化器

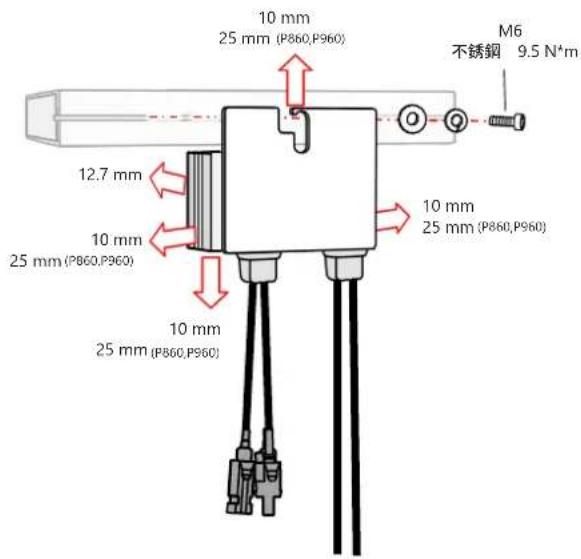

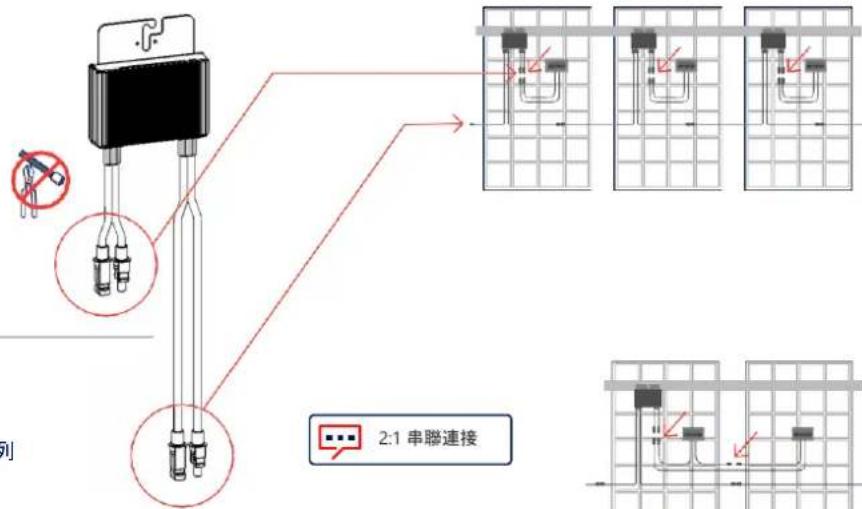

安装功率優化器

①→②→③→④→⑤→⑥

連接來自模組的輸入

將輸出連接至串列

使用兩個輸入優化器（P800p）平行連接兩個PV，或使用分支電線將兩個PV連接至單一輸入優化器。

solar edge

2

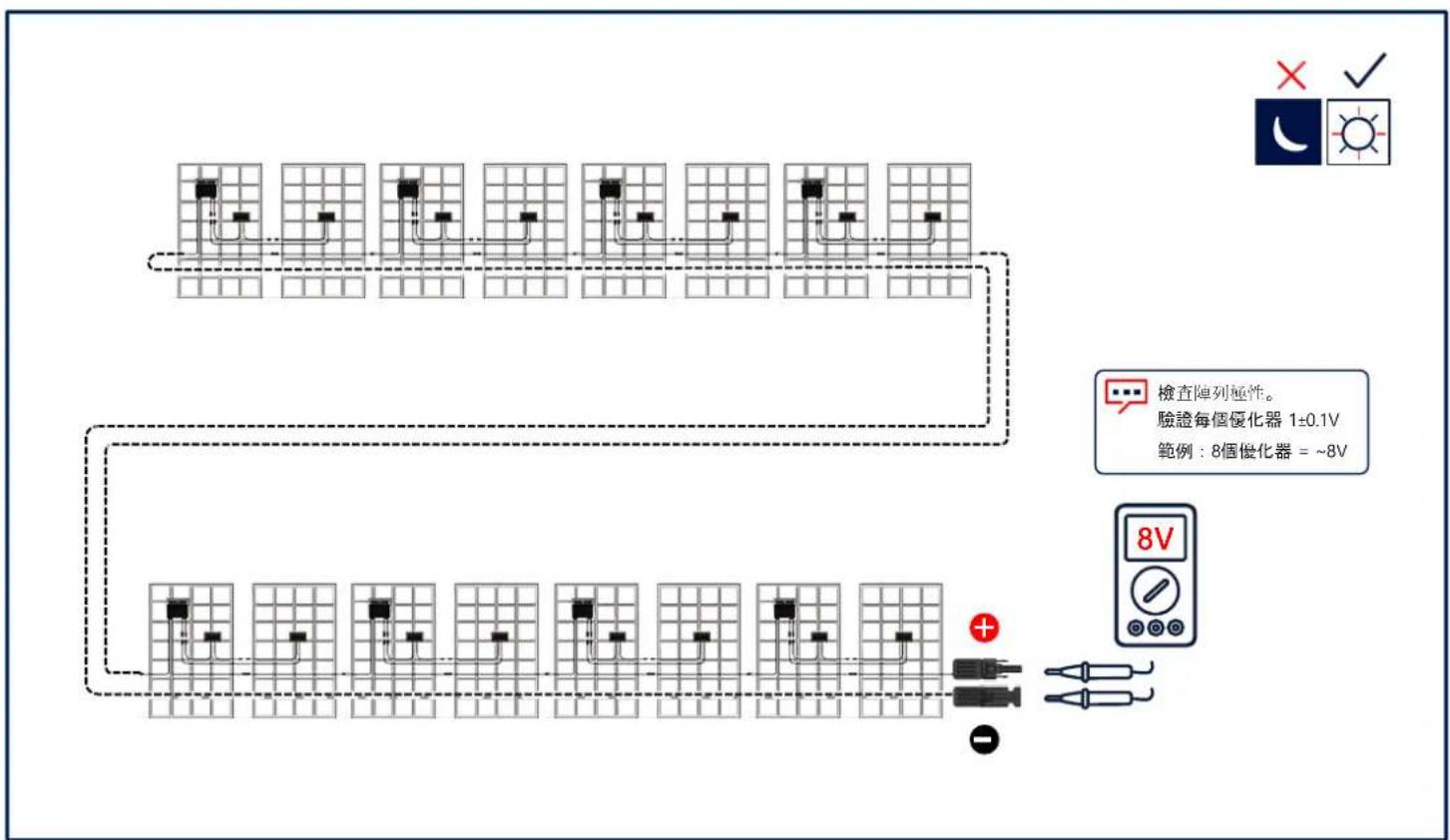

連接 PV 障列

solar edge

維持間隙

3

solar2017

4

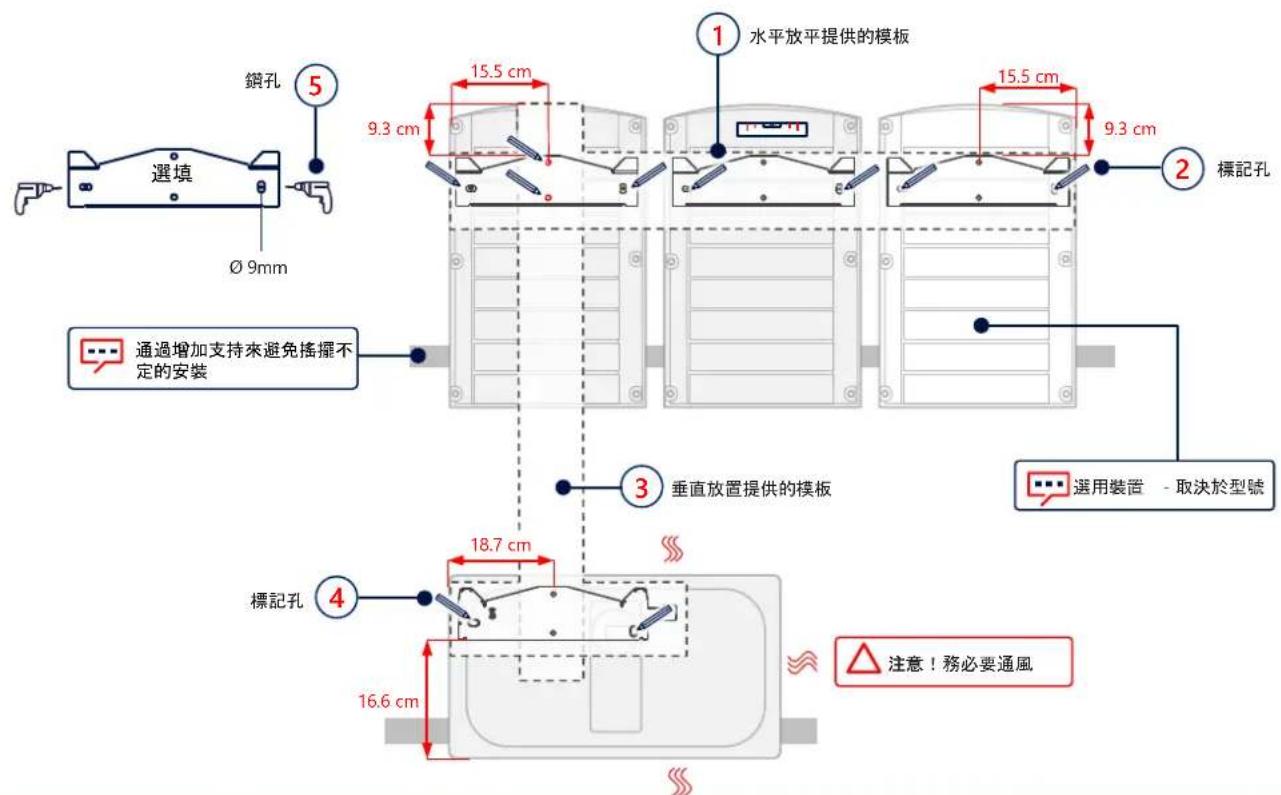

標記和鑽孔

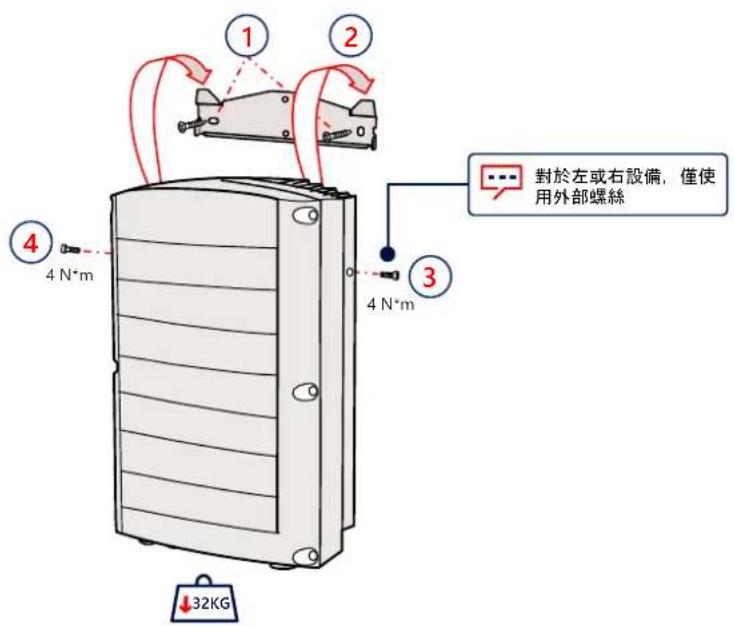

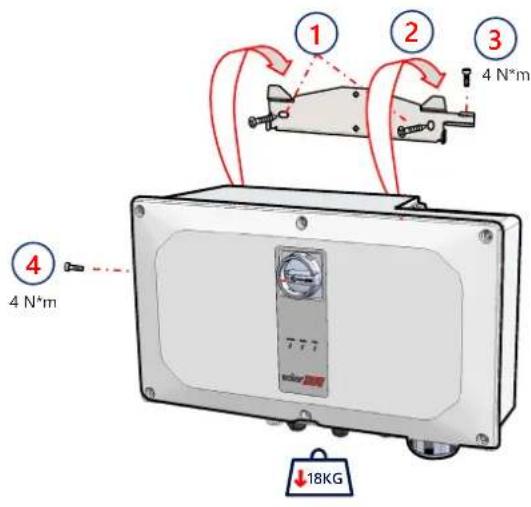

安装装置

solar edge

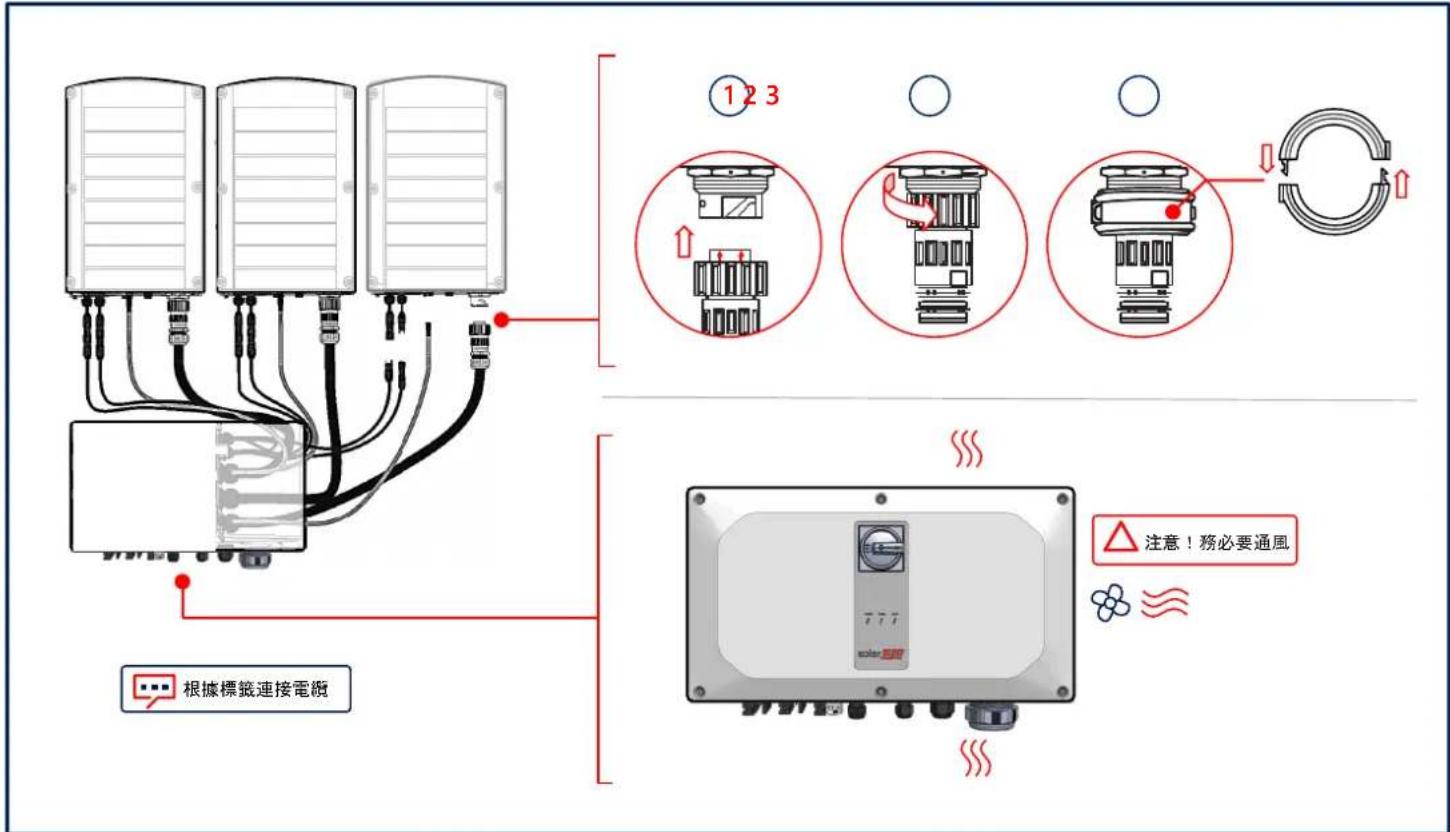

連接延伸電纜

6

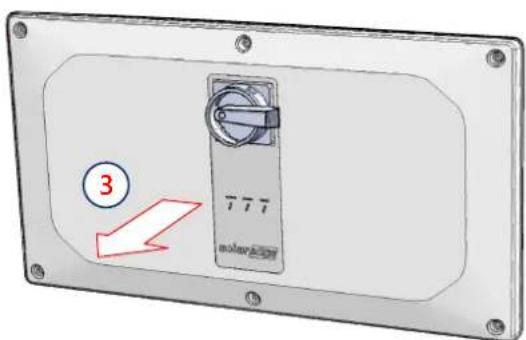

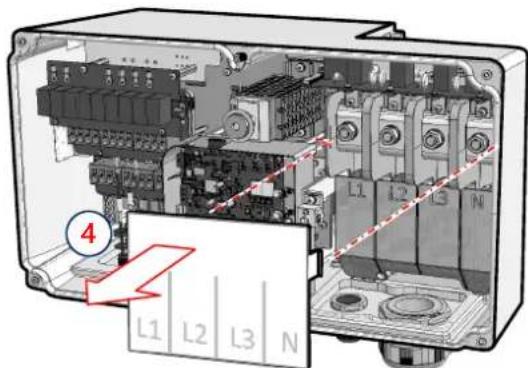

移除盖子

1

警告
開始安裝之前，請中斷電源

solar edge

8

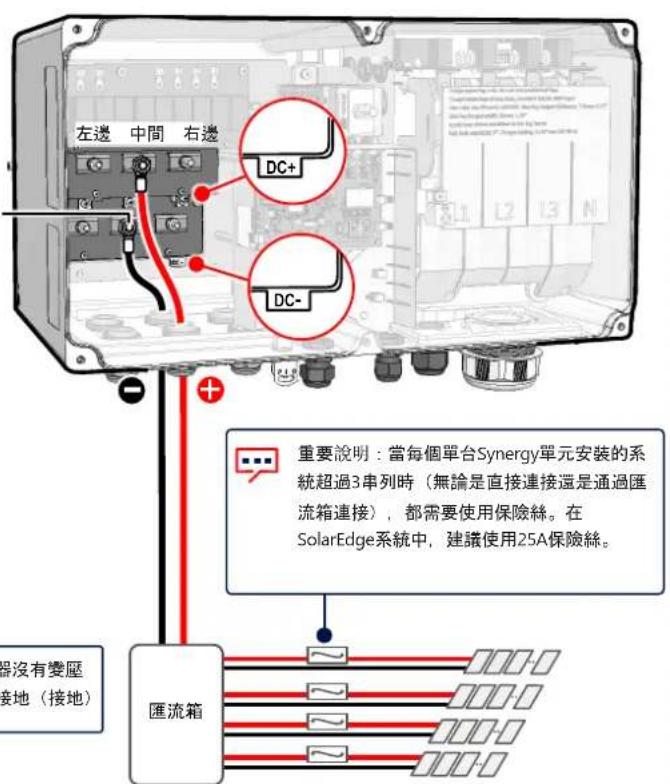

連接 PV 串列

通過單個DC輸入連接PV串

solar 2017

8

注意！！

·若為鋁線，只限使用雙金屬端子
·若為鋼線，只限使用鍍錫鋼端子

禁止將直流側負極或正極功能性接地，因為變流器沒有變壓器。可以將模塊框架和光電陣列模塊的安裝設備接地（接地）

5.7 N*m

重要說明：當每個單台Synergy單元安裝的系統超過3串列時（無論是直接連接還是通過匯流箱連接），都需要使用保險絲。在SolarEdge系統中，建議使用25A保險絲。

solar edge

連接交流電和保護接地

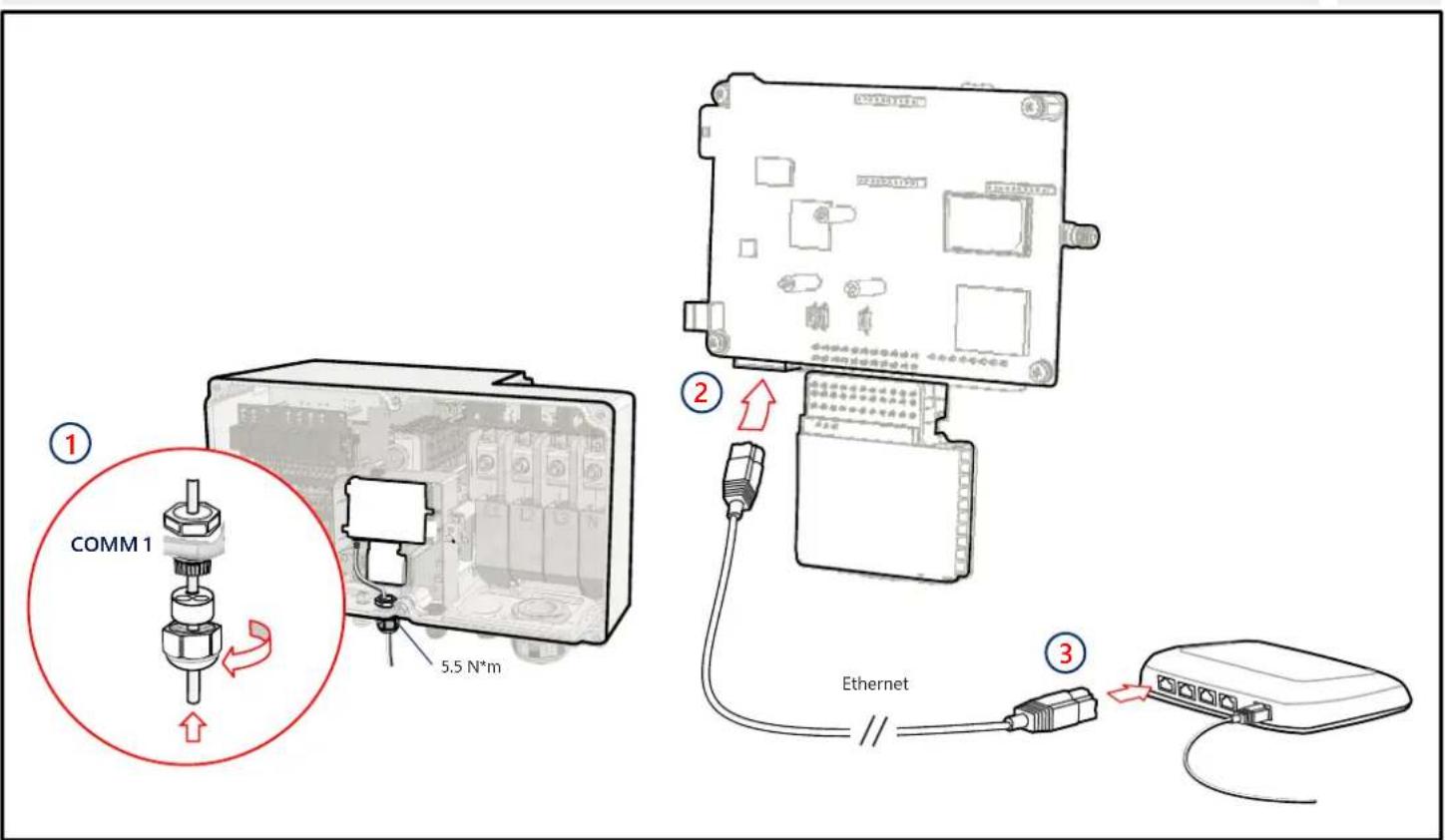

LAN 通訊

10

solar edge

11

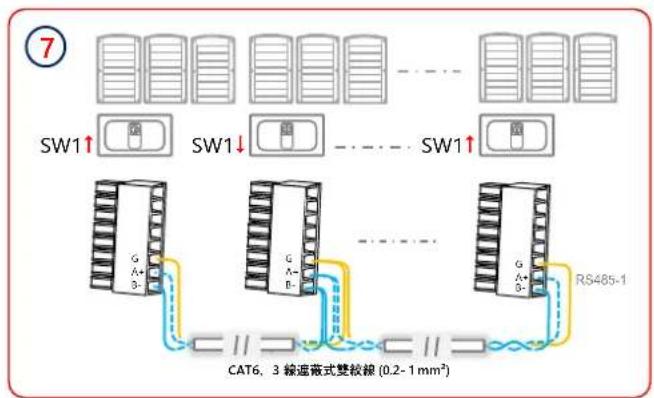

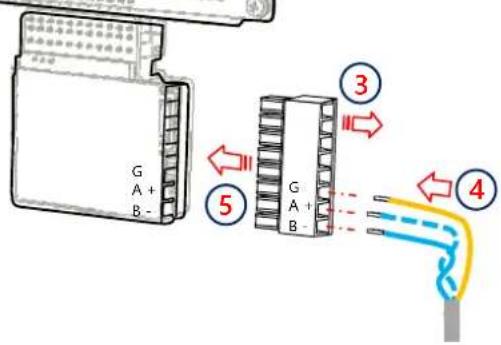

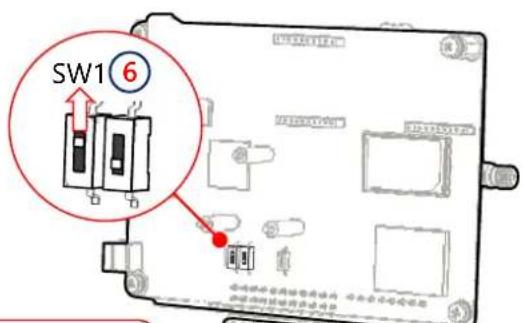

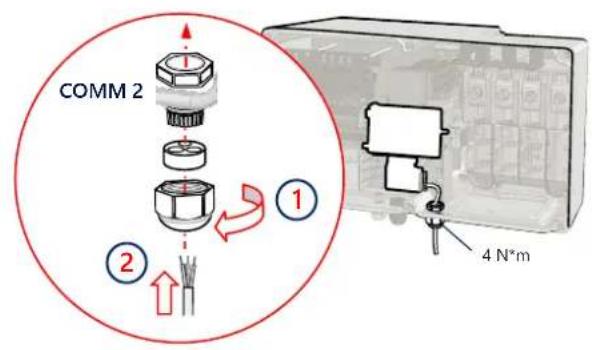

多個逆變器的 RS485 連接

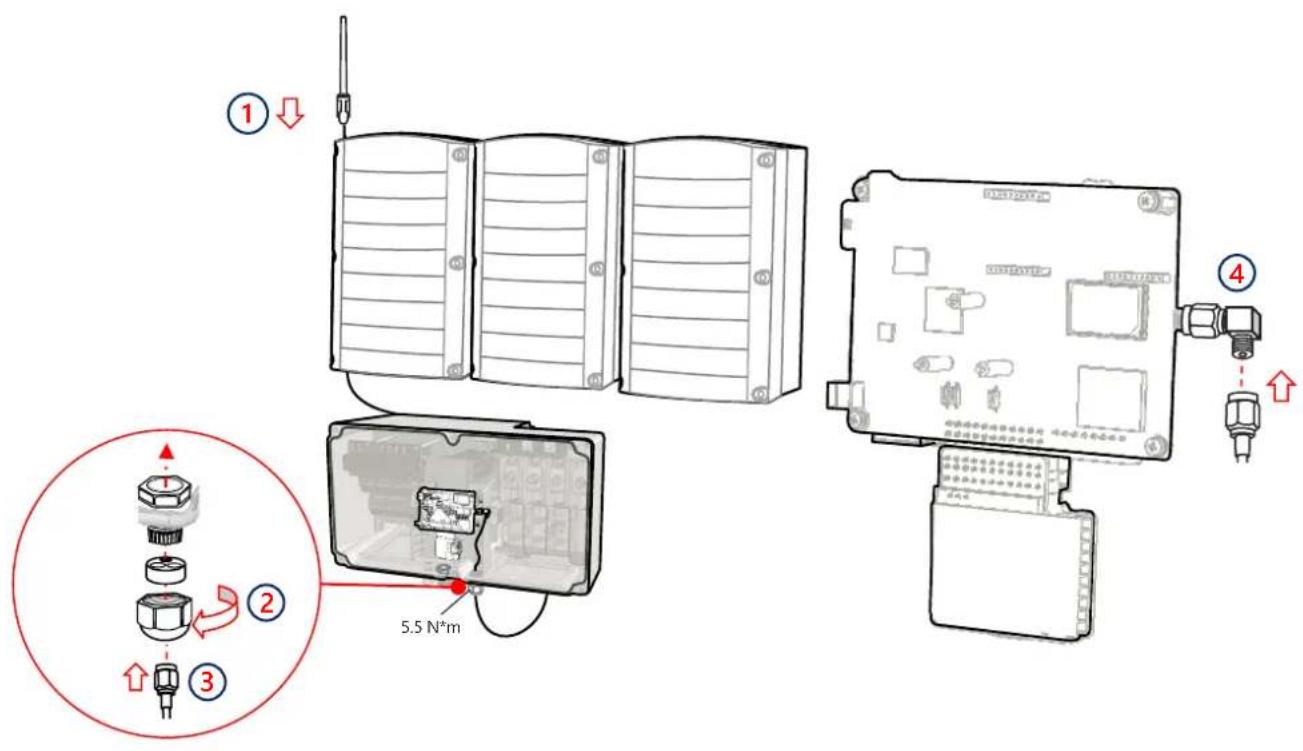

Wi-Fi 通訊連線（選配）

solar200

12

solar edge

13

連線蜂巢式網路通訊 (選用)

安装盖子

solar add

15

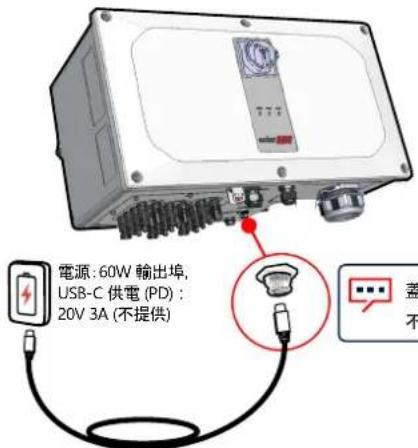

未連接交流電時預先調試 (選項 1)

下载

SolarEdge SetApp

打開直流電開關

連接電源

啟動並遵照

SetApp

1公尺，公對公，USB-C（不提供）

solar edge

調適直流電與交流功率 (選項 2) 16

下载
SolarEdge SetApp

打開電源

啟動並遵照
SetApp

solar2014

17

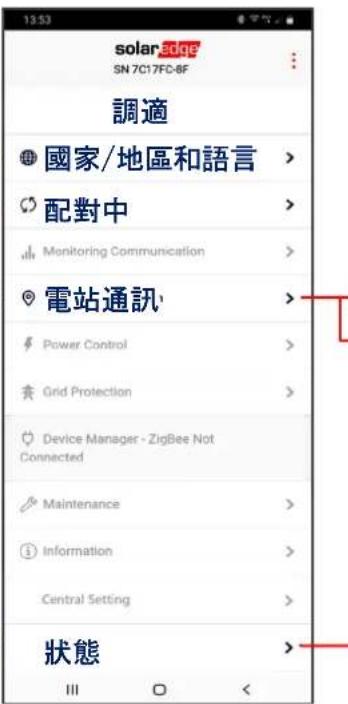

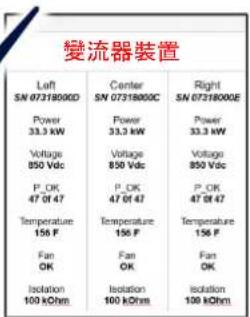

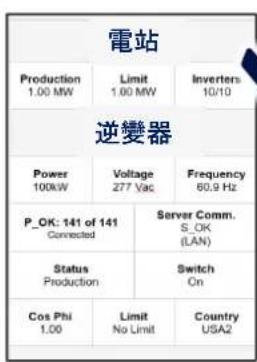

調適主變流器

RS485-1 通訊協定 SolarEdge SolarEdge主裝置

RS485-1→從屬裝置偵測

LED指示

功率 通訊 雷誤

绿燈 藍燈 紅燈

系統正在產生功率

變流器正在與監控平台通訊

變流器正在與監控平台通訊

系統錯誤

solaredge

支持聯繫信息

如果您有關於SolarEdge產品的技術問題，請與我們聯繫：

SolarEdge Inc.保留所有权利。2021年3月
