Marke	SolarEdge
Modell	SE120KRW08IBNM4
Produkttyp	Dreiphasen-Wechselrichter mit Synergy-Technologie
Nennleistung	120 kW
Maximale DC-Eingangsspannung	1000 V (Schätzung)
AC-Ausgangsspannung	Dreiphasig 400 V (Schätzung)
Ausgangsfrequenz	50/60 Hz
Konnektivität	RS485, WLAN (optional), LAN, Mobilfunk (optional)
Schutz	DC-Trennschalter, funktionale Erdung
Anzeige	LED-Anzeigen (Grün, Blau, Rot)
Betriebstemperatur	-20°C bis +60°C (Schätzung)
Schutzart	IP65 (Schätzung)
Abmessungen (L x B x H)	Ca. 800 x 600 x 300 mm (Schätzung)
Gewicht	Ca. 40 kg (Schätzung)
Installation	Wandmontage, Freiraum für Belüftung erforderlich
Wartung	Regelmäßige Reinigung der Lüftungsöffnungen, Überprüfung der Anschlüsse
Sicherheit	Stromversorgung vor Eingriff trennen, geeignete Kabelenden verwenden
Kompatibilität	SolarEdge Leistungsoptimierer, PV-Module
Garantie	Standard 12 Jahre (verlängerbar)
Reparierbarkeit	Ersatzteile beim Hersteller erhältlich

Häufig gestellte Fragen - SE120KRW08IBNM4 SolarEdge

Wie installiere ich den SolarEdge SE120KRW08IBNM4 Wechselrichter?

Folgen Sie der beiliegenden Kurzanleitung. Verwenden Sie SolarEdge Designer zum Entwerfen des Systems und SolarEdge Mapper zum Kartieren der Optimierer. Beachten Sie die Freiräume für die Belüftung.

Was bedeuten die LED-Anzeigen?

Grün: Stromproduktion. Blau: Kommunikation mit der Plattform. Rot: Systemfehler. Grünes Blinken: AC-Stromversorgung angeschlossen, aber keine Produktion.

Wie nehme ich den Wechselrichter in Betrieb?

Laden Sie die SolarEdge SetApp herunter. Schalten Sie den DC-Trennschalter auf ON, schließen Sie die Batterie an (falls optional) und folgen Sie den Anweisungen der SetApp. Eine Vorinbetriebnahme ohne AC ist möglich.

Welche Kabeltypen für den DC-Anschluss verwenden?

Verwenden Sie bimetallische Kabelenden für Aluminiumdrähte und verzinnte Kupferkabelenden für Kupferdrähte. Maximale Breite: 25 mm.

Wie schließe ich mehrere Wechselrichter parallel an?

Verwenden Sie die RS485-Kommunikation. Konfigurieren Sie einen Wechselrichter als Master (SolarEdge-Protokoll) und die anderen als Slaves. Beachten Sie die Verdrahtungspläne.

Was tun bei einem Fehler oder einer Störung?

Überprüfen Sie die rote Anzeige. Kontrollieren Sie die AC- und DC-Anschlüsse. Wenden Sie sich an den SolarEdge technischen Support unter https://www.solaredge.com/service/support.

Kann der Wechselrichter im Freien installiert werden?

Ja, die Schutzart IP65 ermöglicht eine Außeninstallation. Vermeiden Sie längere direkte Sonneneinstrahlung und sorgen Sie für ausreichende Belüftung.

Wie lautet das Sicherheitsverfahren vor einem Eingriff?

Schalten Sie die AC-Stromversorgung am Hauptverteiler aus und warten Sie 5 Minuten. Wenn der Wechselrichter einen DC-Trennschalter hat, schalten Sie ihn auf OFF und warten Sie 5 Minuten. Trennen Sie die Stromversorgung.

Wie reinige ich den Wechselrichter?

Verwenden Sie ein trockenes oder leicht feuchtes Tuch, um die Außenflächen zu reinigen. Keine Scheuermittel verwenden. Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind.

Wo finde ich Ersatzteile oder technischen Support?

Kontaktieren Sie Ihren autorisierten Installateur oder den SolarEdge Support. Ersatzteile sind erhältlich. Die Standardgarantie beträgt 12 Jahre, verlängerbar bis zu 25 Jahren.

BEDIENUNGSANLEITUNG SE120KRW08IBNM4 SolarEdge

Dreiphasen-Wechselrichter mit Synergie-Technologie

Installationsanleitung (Kurzfassung)

PN:SExxK-xxxx1xxxx

Für Europa, den asiatisch-pazifischen Raum und Südafrika Version 1.3

solar edge

Legende

HINWEIS

Dieses Symbol weist auf Informationen hin, die den Nutzer bei der optimalen Nutzung des Produkts unterstützen sollen.

ACHTUNG!

Signalisiert eine Gefahr. Dieses Symbol warnt Sie bei Vorgangen, bei denen möglichwerweise das Gerät beschädigt wird, wenn sie nicht korrekt oder ungenau ausgeführten werden. Arbeiten Sie bei einem Warnhinweis nicht weiter, bevor Sie den erläuterten Sachverhalt genau verstanden und die entsprechenden Maßnahmen ergriffen haben.

WARNING!

Signalisiert eine Gefahr. Dieses Symbol warnt Sie bei Vorgängen, bei denen Verletzungs- oder Lebensgefahr besteht, wenn sie nicht korrekt oder ungenau ausgeführten werden. Arbeiten Sie bei einem Gefahrenhinweis nicht weiter, bevor Sie den erläuterten Sachverhalt bereits verstanden und die entsprechenden Maßnahmen ergriffen haben.

Steckverbinder nicht abschneiden.

Das Symbol kennzeichnet Erdungspunkte in den Anleitungen und den Geräten von SolarEdge.

Schalten Sie den AC-Schalter am Hauptverteiler EIN/AUS und warten Sie 5 Minuten.

Schalten Sie den DC-Sicherheitsschalter EIN/AUS und warten Sie 5 Minuten. (Gilt nur für Modelle mit DC- Sicherheitsschalter)

BEWAHREN SIE DIESE ANLEITUNG AUF - Diese Anleitung enthalt wichtige Anweisungen fur den Dreiphasen-Wechselrichter, die während des Einbaus und der Wartung befolgt werden müssen. Die Verwendung these Gerats auf eine Weise, die nicht in dieser Dokument von SolarEdge angegeben ist, kann den von diesen Gerat gebotenen Schutz beeinträchtigen.

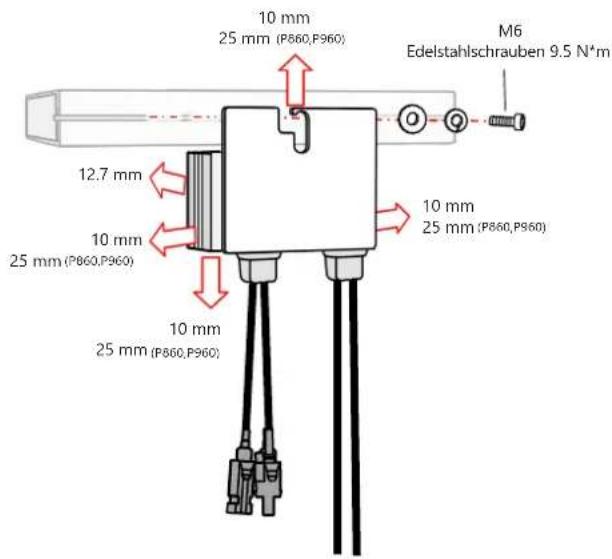

Installieren der Optimierer

①→②→③→④→⑤→⑥

solar 2017

1

Verwenden Sie den SolarEdge Designer zur Auslegung von SolarEdge Systemen https://designer.solaredge.com

Laden Sie sich zum Zuordnenden Leistungsoptimierer den SolarEdge Mapper herunter.

Installieren der Optimierer

3

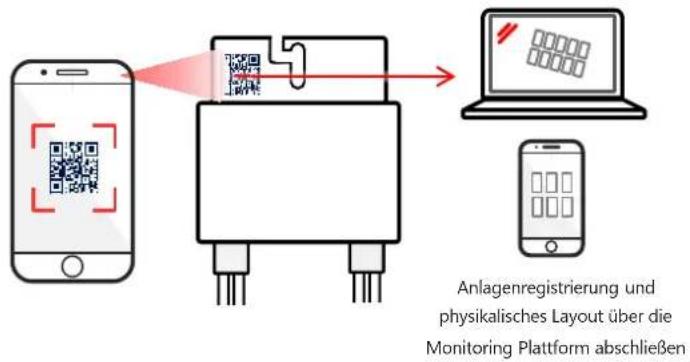

QR-Code mit dem Mapper scannen

4

Leistungsoptimierer installmenten

Installieren der Optimierer

①→②→③→④→⑤→⑥

solar 2017

1

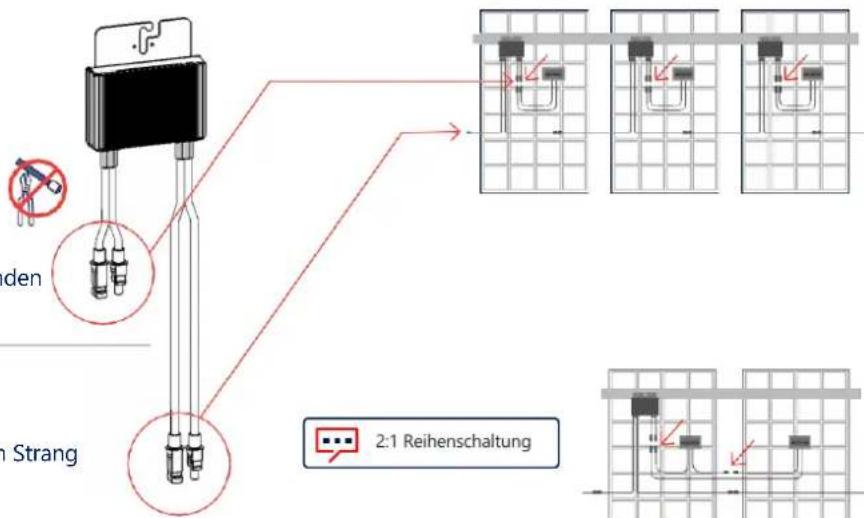

Eingang vom Modul verbinden

Ausgang mit dem Strang verbinden

Verwenden Sie für eine Parallelverbindung zweier Module einen Dual-Optimierer (P800p), oder verwenden Sie ein Verzweigungskabel, um zwei Module an einen Leistungsoptimierer mit einem Eingang anzuschreiben.

solar edge

2

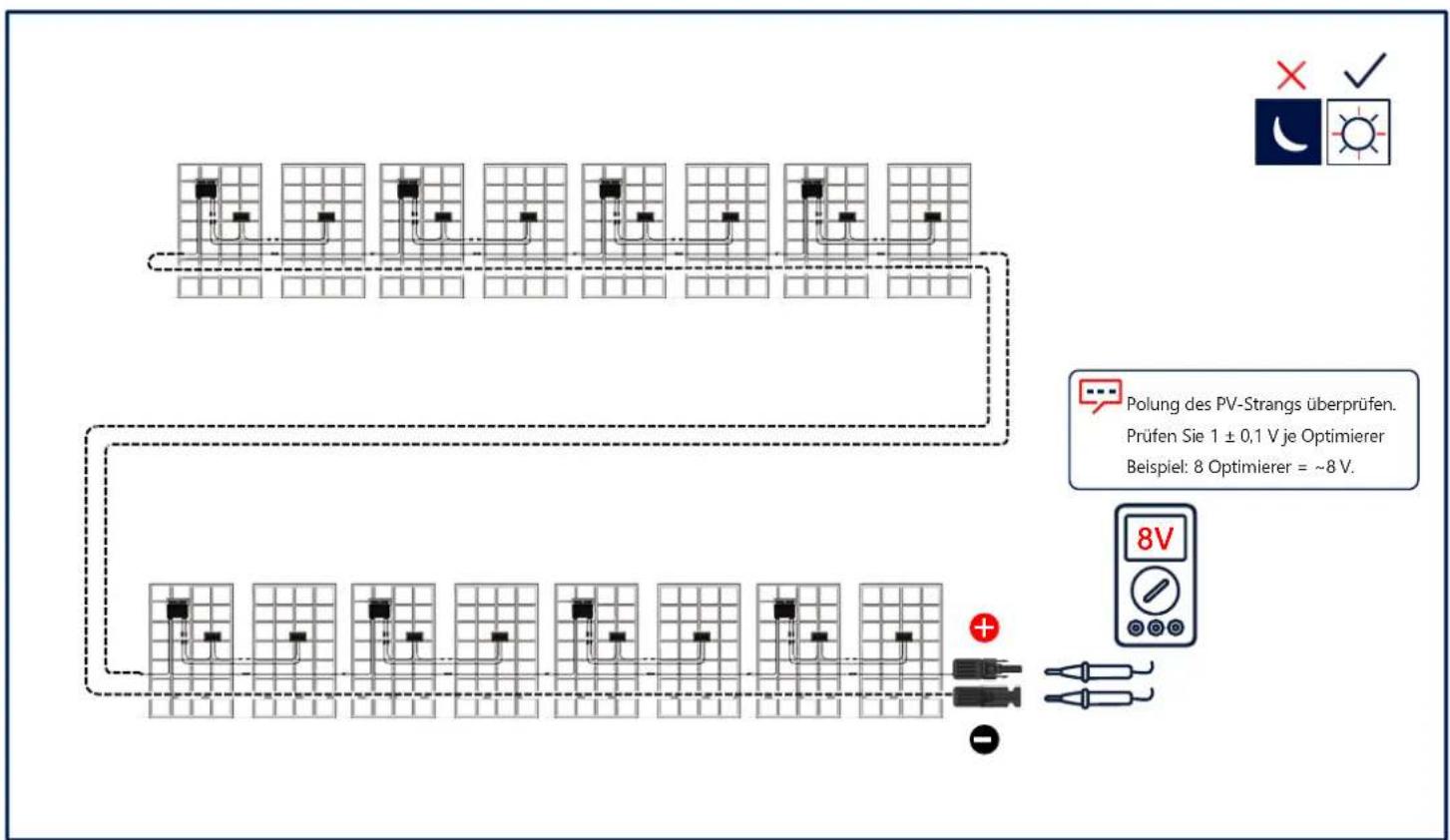

Anschlieben des PV-Strangs

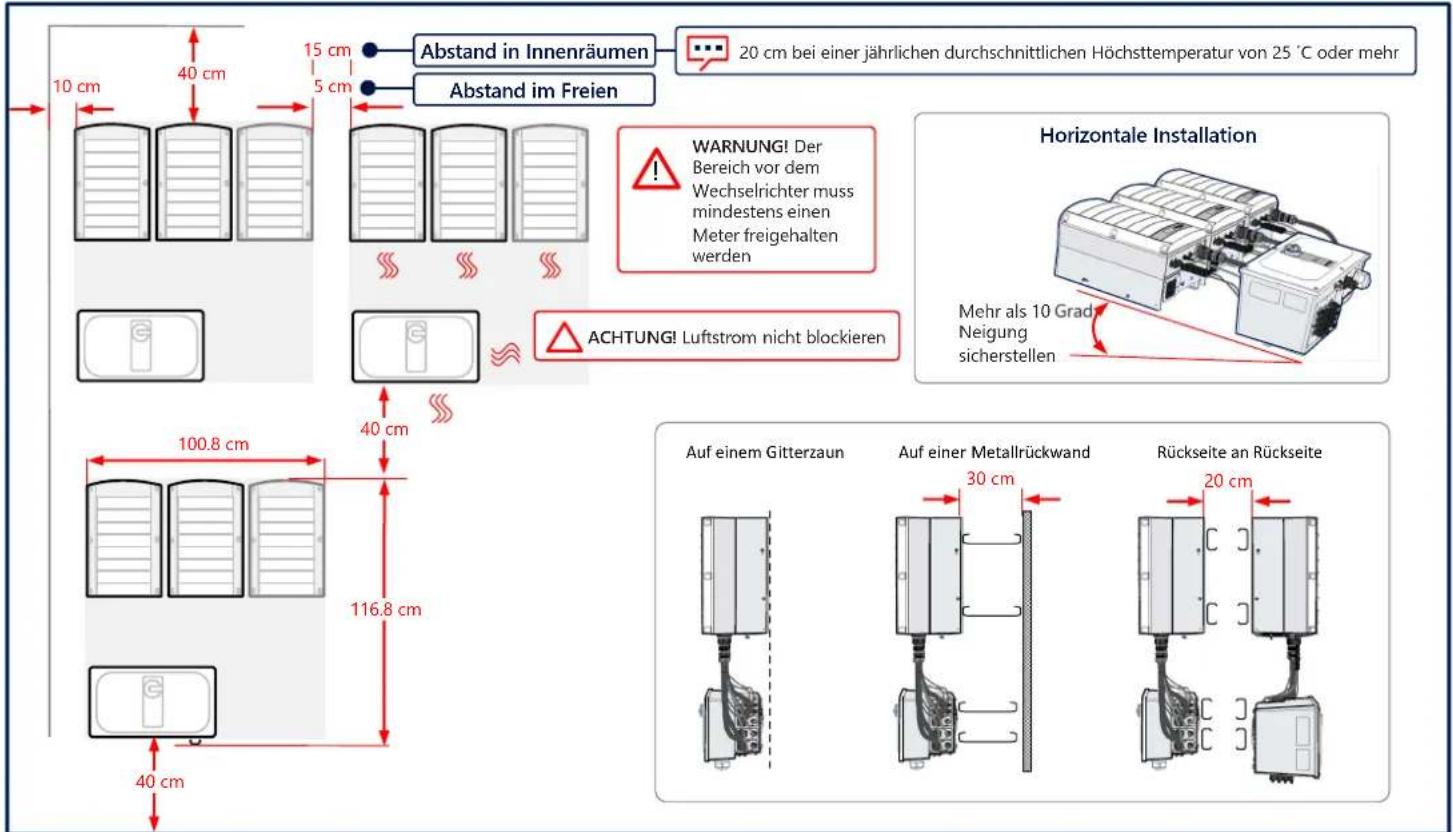

Abstände einhalten

solar edge

3

solar edge

4

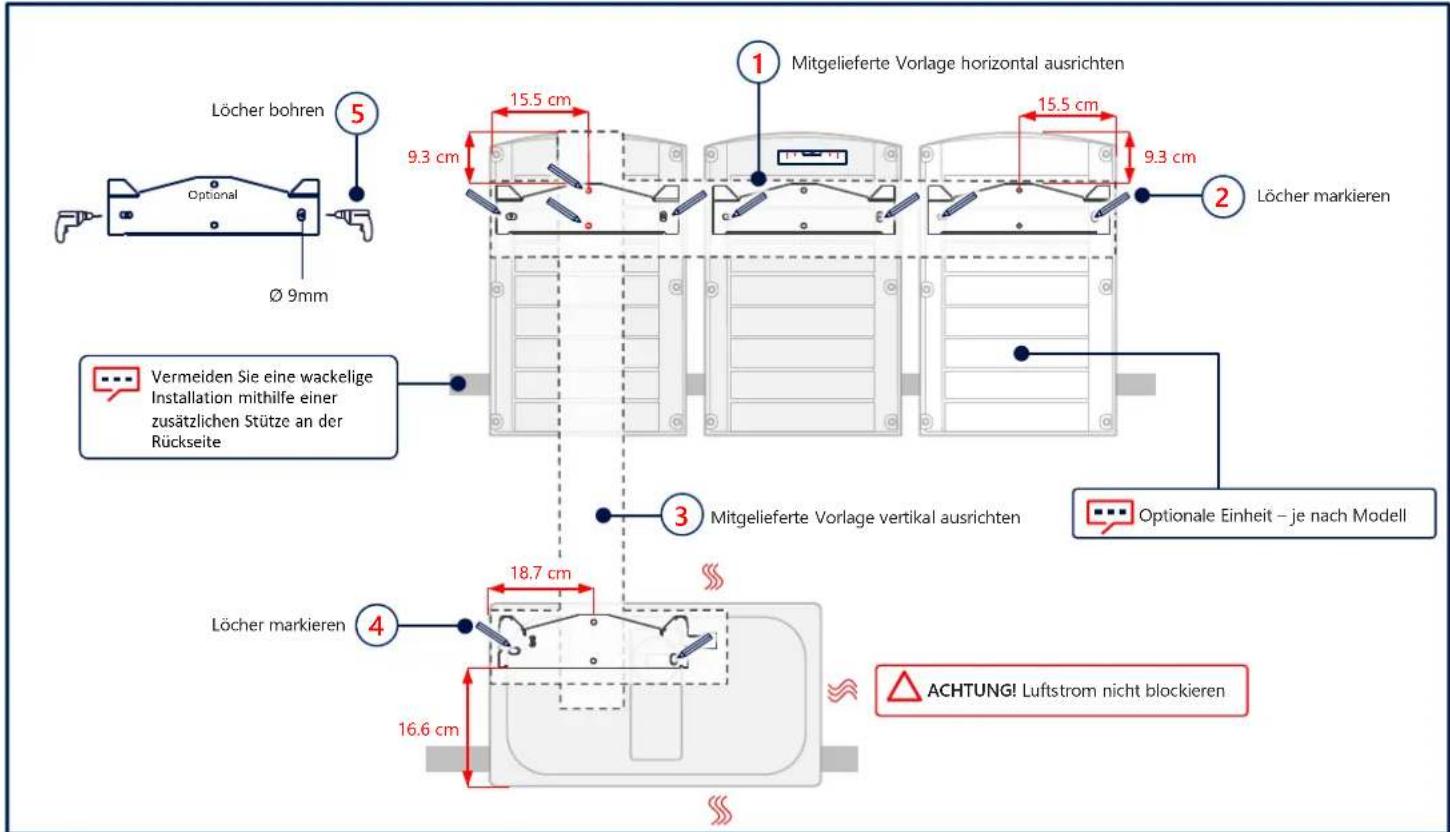

Markieren und Bohren von Löchern

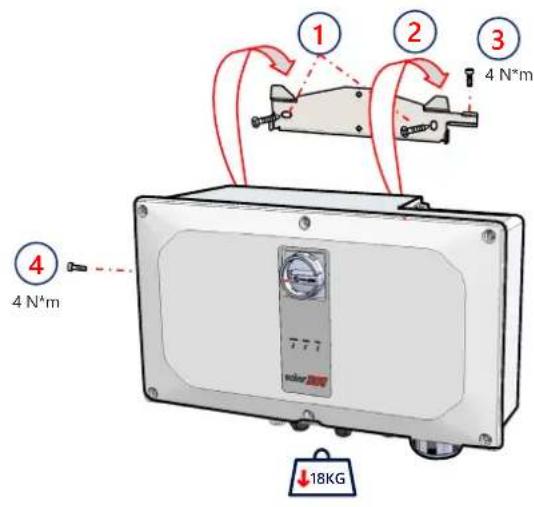

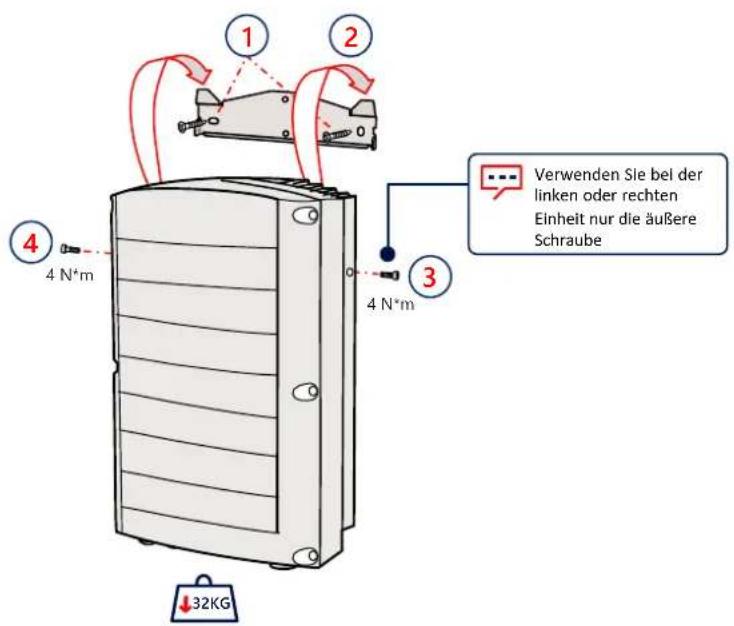

Montieren der Einheiten

solar200

5

solar edge

6

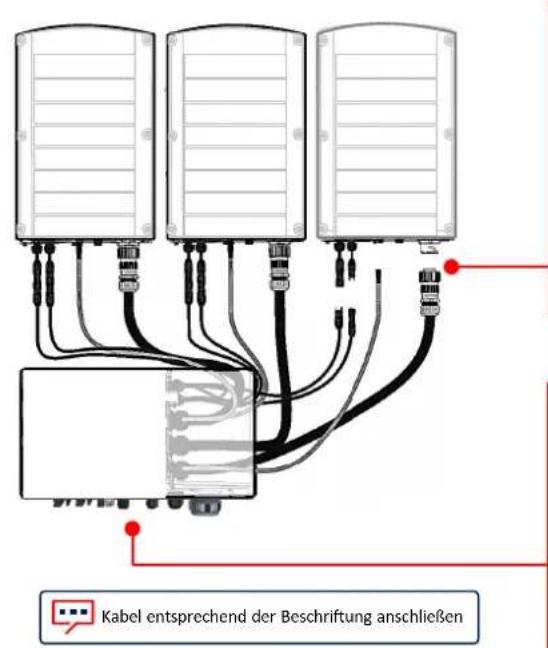

Anschließlich der Verbindungs-Kabel

ACHTUNG! Luftstrom nicht blockieren

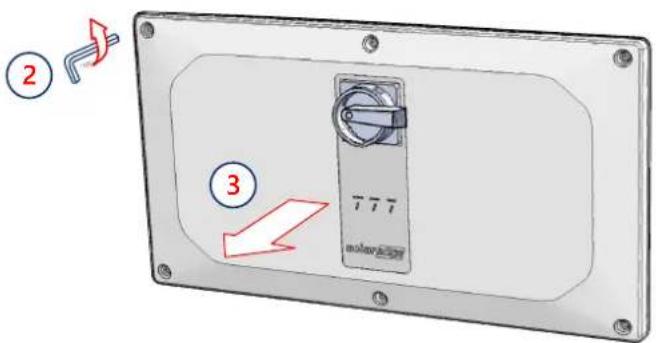

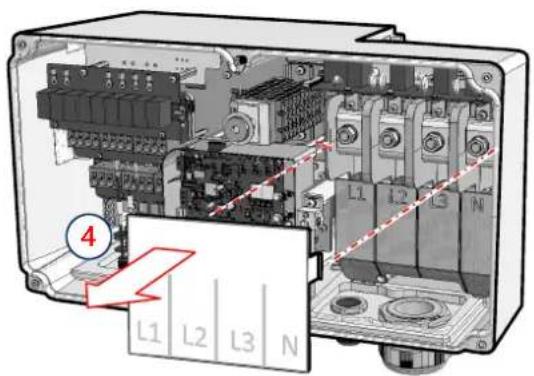

Entfernen der Abdeckungen

solar 2017

7

1

WARNING
VOR BEGINN DER INSTALLATION DIE STROMVERSORGUNG UTERBRECHEN

solar edge

8

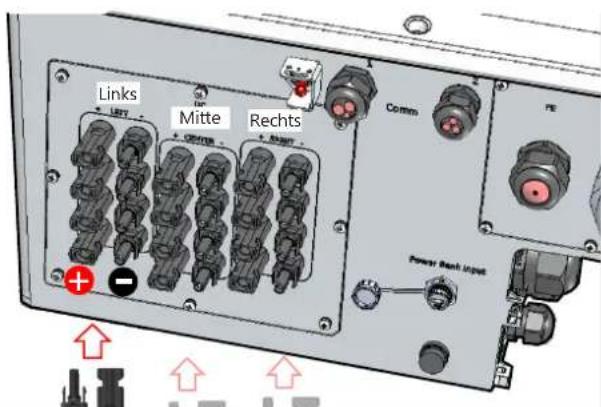

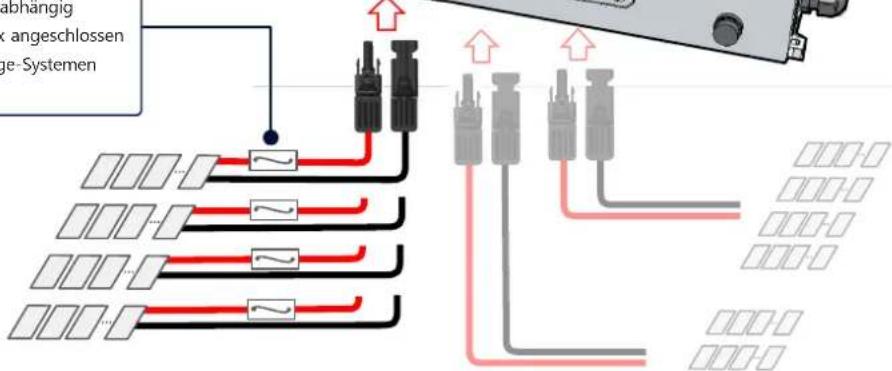

Anschlieben der PV-Strange

Synergie-Einheiten

Links Mitte Rechts

Unbenutzte Anschlüsse verschlüssen halten

Wichtig: Bei der Installation eines Systems mit mehr als 3 Strängen pro einer einzelnen Synergy-Einheit (unabhängig davon, ob sie direkt oder über eine Combiner-Box angeschwenden) sind Sicherungen erforderlich. In SolarEdge-System,müssen 25A Sicherungen verwendet werden.

Anschluss von PV-Strängen über einen einzelnen DC-Eingang

solar 2017

8

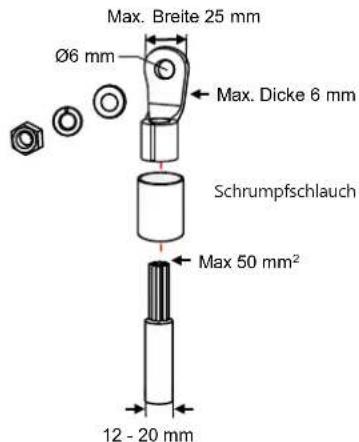

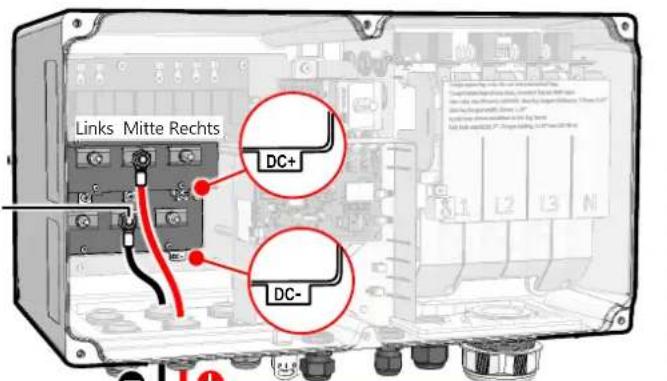

ACHTUNG!

• Bei Aluminiumleitungen AUSSCHLIESSLICH Bimetall-Kabelschuhe verwenden
• Bei Kupferleitungen NUR Kabelschuhe aus verzinnten Kupfer VERWENDEN.

Synergie-Einheiten Links Mitte Rechts

5.7 N*m

Important: Wichtig: Bei der Installation eines Systems mit mehr als 3 Strängen pro einer einzeln Synergy-Einheit (unabhängig davon, ob sie direkt oder über eine Combiner-Box angeschlossen wurden) sind Sicherungen erforderlich. In SolarEdge-Systemen müssen 25A Sicherungen verwendet werden.

Die elektrische Funktionserding des DC-seitigen Minus-oder Pluspols ist verboten, da der Wechselrichter keinen Transformator besitzt. Die Erdung (Masse) von Modulrahmen und Montageausrüstung der PV-Generatormodule ist zulässig.

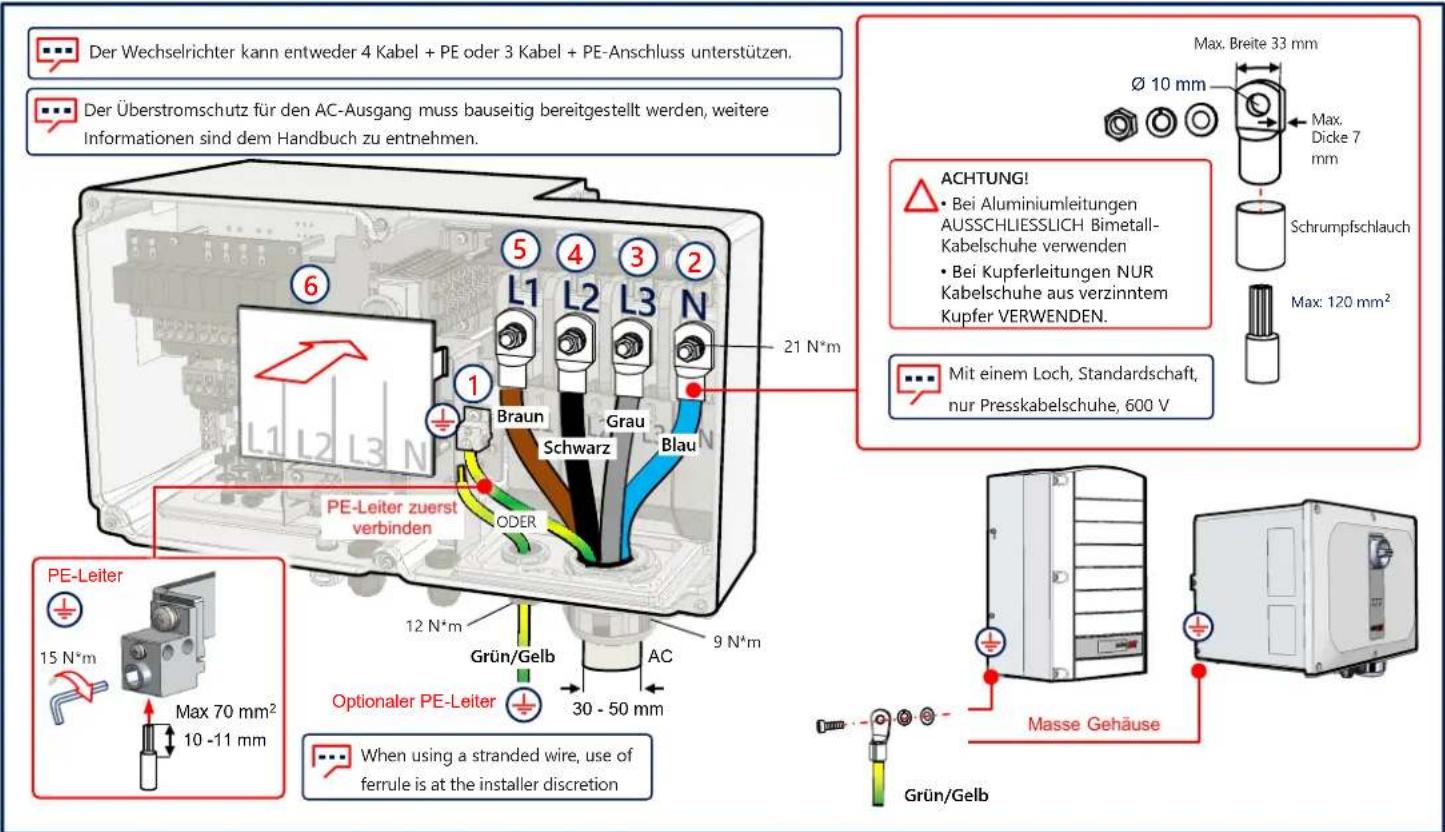

Anschlieben von AC und Schutzerdung (PE)

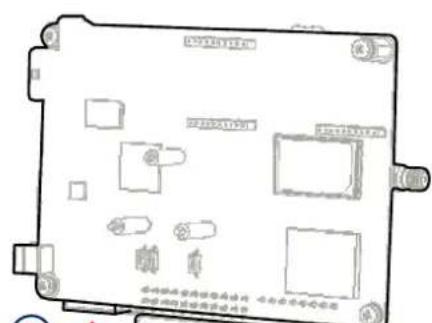

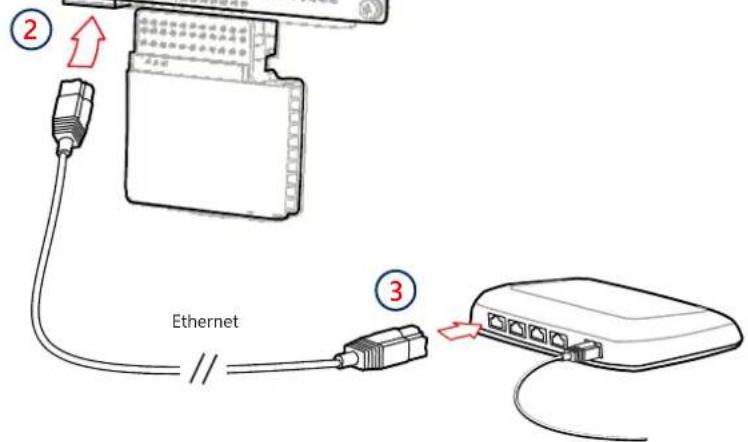

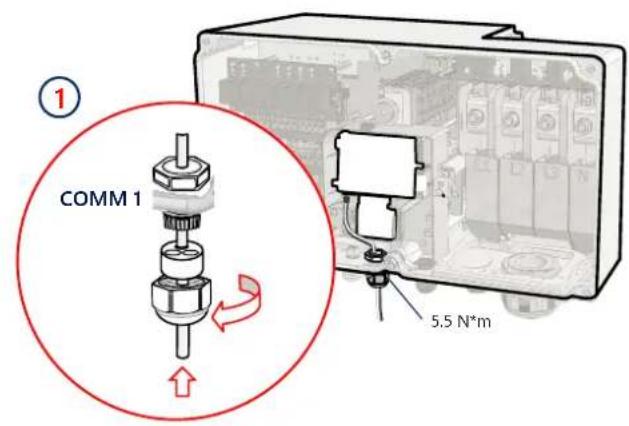

LAN-Verbindung

solar 300

10

solar

11

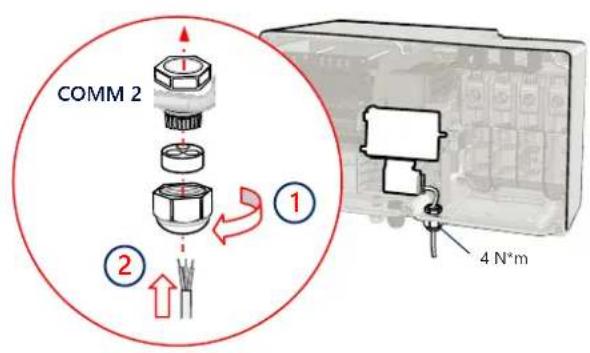

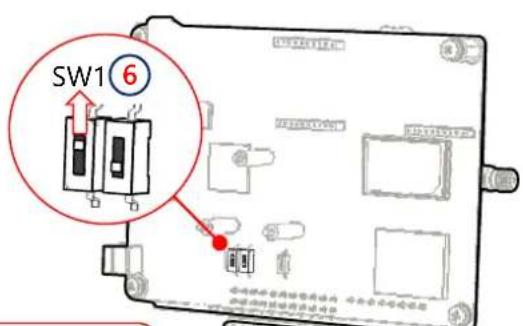

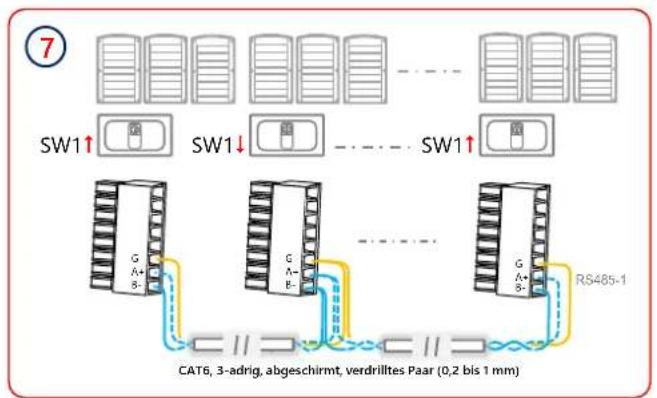

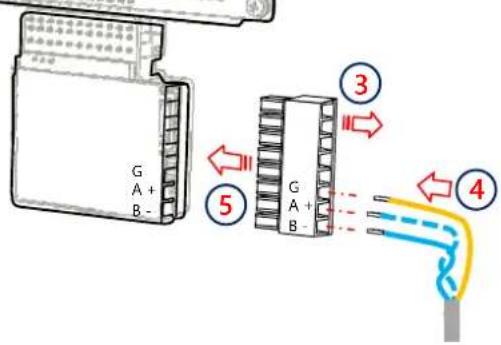

RS485-Verbindung mit mehreren Wechselrichtern

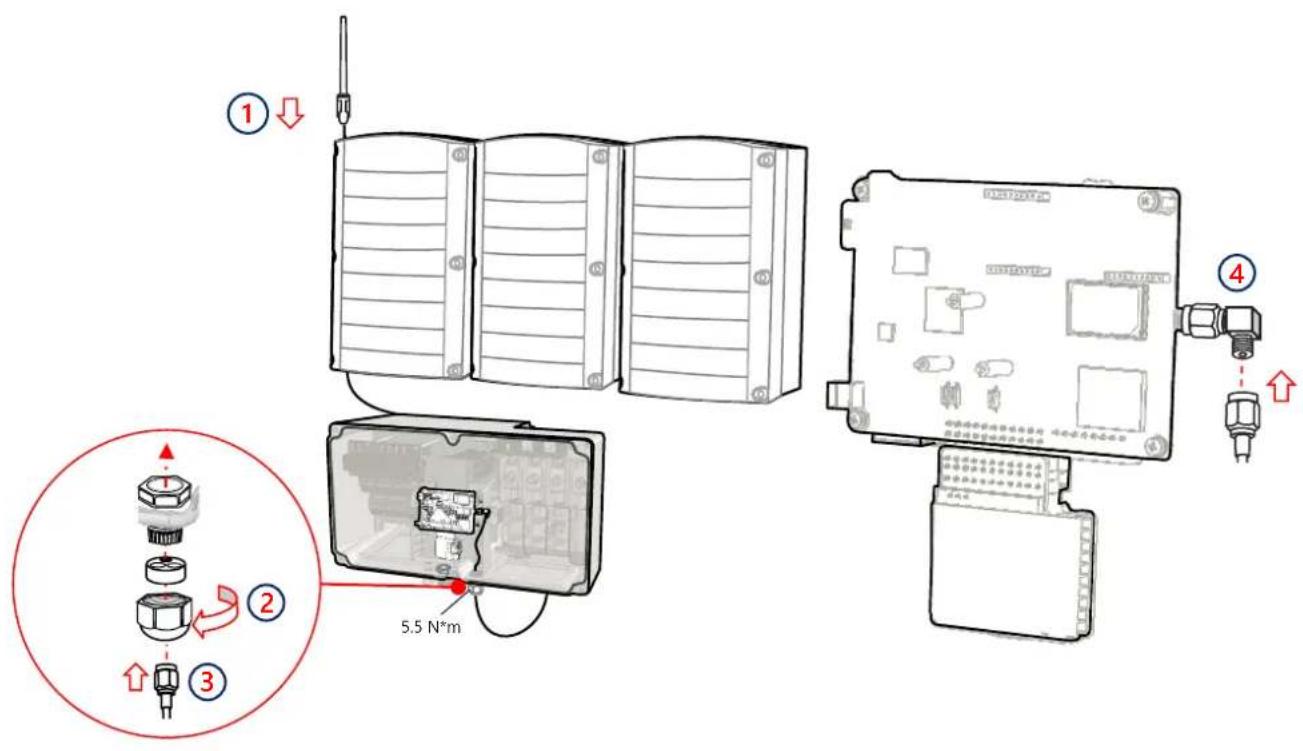

Verbindung der WLAN-Kommunikation (optional)

solar 2017

12

solar edge

13

Verbindung über Mobilfunk (optional)

Anbringen der Abdeckungen

14

solar_dctg

15

Vorab-Inbetriebnahme, wenn noch nicht an das AC-Netz angeschlossen (Option 1)

SolarEdge SetApp herunterladen

Get IT ON Google Play

DC-Trennschalter einschalten (1)

Ladegerät anschließen

Starten und SetApp folgen

Ladegerat:

Ausgangsport 60 W,

USB-C Leistungsabgabe

(PD):20 V,3A (nicht im)

Lieferumfang enthalten)

Anschluss abdecken

wennichtinGebrauch

1 Meter, Stecker auf Stecker, USB-C (nicht im

Lieferumfang enthalten)

Inbetriebnahme mit DC- und AC-Leistung (Option 2)

16

SolarEdge SetApp herunterladen

Stromversorgung einschalten

Starten und SetApp folgen

solar2014

17

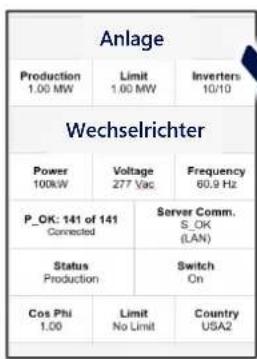

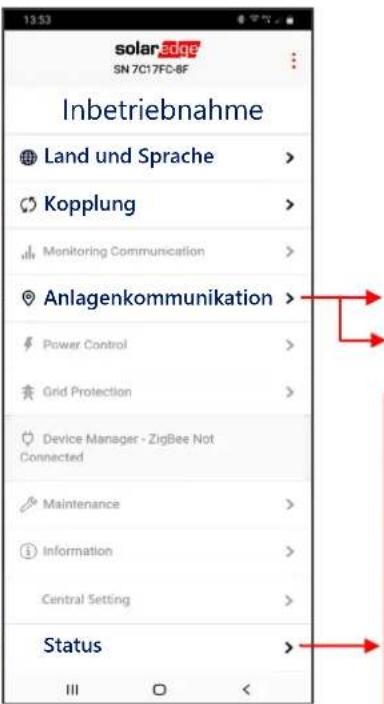

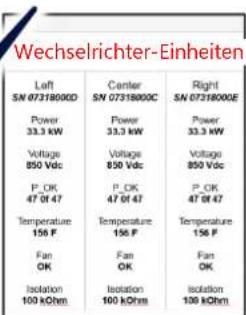

Inbetriebnahme des Primär-Wechselrichters

RS485-1 Protokoll SolarEdge SolarEdge Primärgerät
RS485-1 Sekundärgerät(e) erkennen

LED-Anzeigen

solar edge

18

LEISTUNG KOMM FEHLER

Grün Blau Rot

Das System erzeugt Strom

AC ist eingeschaltet, die Anlage erzeugt jederoch keinen Strom

Der Wechselrichter hat eine Verbindung zur Monitoring-Plattform und überträgt Daten

Systemfehler

solaredge

Support-Kontaktinformationen

Wenden Sie sich bei technischen Fragen zu

SolarEdge-Produktenitteanuns:

Änderungen ohne Vorankündigung vorbehalten.

Copyright © SolarEdge Inc. Alle Rechte vorbehalten.

März 2021.
