Varumärke	SolarEdge
Modell	SE120KRW08IBNM4
Produkttyp	Trefas växelriktare med Synergy-teknik
Märkeffekt	120 kW
Maximal DC-ingångsspänning	1000 V (uppskattning)
AC-utgångsspänning	Trefas 400 V (uppskattning)
Utgångsfrekvens	50/60 Hz
Anslutningsmöjligheter	RS485, Wi-Fi (tillval), LAN, mobilnät (tillval)
Skydd	DC-brytare, funktionell jordning
Display	LED-indikatorer (grön, blå, röd)
Driftstemperatur	-20°C till +60°C (uppskattning)
Skyddsklass	IP65 (uppskattning)
Mått (L x B x H)	Cirka 800 x 600 x 300 mm (uppskattning)
Vikt	Cirka 40 kg (uppskattning)
Installation	Väggmonterad, fritt utrymme krävs för ventilation
Underhåll	Regelbunden rengöring av ventilationen, kontroll av anslutningar
Säkerhet	Stäng av strömmen före ingrepp, använd lämpliga kabelskor
Kompatibilitet	SolarEdge effektoptimerare, PV-moduler
Garanti	Standard 12 år (förlängningsbar)
Reparationsmöjlighet	Reservdelar finns tillgängliga från tillverkaren

Vanliga frågor - SE120KRW08IBNM4 SolarEdge

Hur installerar man SolarEdge SE120KRW08IBNM4 växelriktaren?

Följ den medföljande snabbinstallationsguiden. Använd SolarEdge Designer för att utforma systemet och SolarEdge Mapper för att kartlägga optimerarna. Respektera fria utrymmen för ventilation.

Vilka är LED-indikatorerna och vad betyder de?

Grön: elproduktion. Blå: kommunikation med plattformen. Röd: systemfel. Grön blinkande: AC-ström ansluten men ingen produktion.

Hur tas växelriktaren i drift?

Ladda ner appen SolarEdge SetApp. Sätt DC-brytaren på ON, anslut batteriet (om tillval) och följ instruktionerna i SetApp. För-idrifttagning utan AC är möjlig.

Vilken typ av kablar ska användas för DC-anslutning?

Använd bimetalliska kabelskor för aluminiumledare och förtenta kopparkabelskor för kopparledare. Max bredd: 25 mm.

Hur ansluter man flera växelriktare parallellt?

Använd RS485-kommunikation. Konfigurera en växelriktare som master (SolarEdge-protokoll) och de andra som slavar. Följ kopplingsscheman.

Vad gör man vid fel eller driftstopp?

Kontrollera den röda indikatorn. Kontrollera AC- och DC-anslutningarna. Kontakta SolarEdge teknisk support via https://www.solaredge.com/service/support.

Kan växelriktaren installeras utomhus?

Ja, skyddsklass IP65 tillåter utomhusinstallation. Undvik långvarig direkt sol exponering och säkerställ tillräcklig ventilation.

Vilken säkerhetsprocedur gäller före ingrepp?

Stäng av AC-strömmen vid huvudtavlan och vänta 5 minuter. Om växelriktaren har en DC-brytare, ställ den på OFF och vänta 5 minuter. Koppla bort strömmen.

Hur rengör man växelriktaren?

Använd en torr eller lätt fuktad trasa för att rengöra ytorna. Använd inte slipande rengöringsmedel. Se till att ventilationen inte är blockerad.

Var hittar man reservdelar eller teknisk support?

Kontakta din auktoriserade installatör eller SolarEdge support. Reservdelar finns tillgängliga. Standardgarantin är 12 år, förlängningsbar upp till 25 år.

BRUKSANVISNING SE120KRW08IBNM4 SolarEdge

3-fas växelriktare med synergiteknik

Snabbinfallationsguide

PN:SExxK-xxxx1xxxx

For Europa, APAC och Sydafrika Version 1.3

solar edge

Teckenförklaring

OBS!

Denna symbol anger information avsedd till att hjalpa anvandaren att utnyttjaprodukten pa optimalt vis.

OBSERVERA!

Anger en fara. Den uppmarksammar ett forfarande som, om det inte utfors korrekt erller foljs, skulle kunna leda till skada pa aller forstorelse av Produkten. Fortsatt inte after en observationsanvising om de indikerade forhallandena inte forstas och foljs helt.

WARNING!

Anger en fara. Den uppmarksammar ett forfarande som, om det inte utfors korrekt erller foljs, skulle kunna leda till personskada ell dodsfall. Fortsatt inte after en varningsanvisning tills de angivna forhallandena forstas och foljs till fullo.

Skär inte kabelkontakter

Denna symbol visas vid jordningspunktter i SolarEdgehandboken och pa utrustningen.

Slå PÅ/AV væxelströmbrytaren till huvudkretskortet och vanta 5 minuter

Slå PÅ/AV likströmbytaren på synergihanteraren och vänta 5 minuter (Gäller endast För modeller med likströmbytare)

SPARA DESSA ANVISNINGAR - Denna handbok innehaller viktiga anvisningar for 3-fas vaxelriktaren som ska foljas under installation och unterhall. Anvandande av denna utrustning pa ett satt som uttrycklagen inte specificerats i detta document kan asidosatta skyddsfunktioner i utrusningen

Anslut ingäng frän modul

Använd en dubbel ingängsoptimerare (P800p) for parallellkoppling av tvä solceller erler använd en grenkabel for att ansluta tvä solceller till en enkel ingängsoptimerare.

solar edge

2

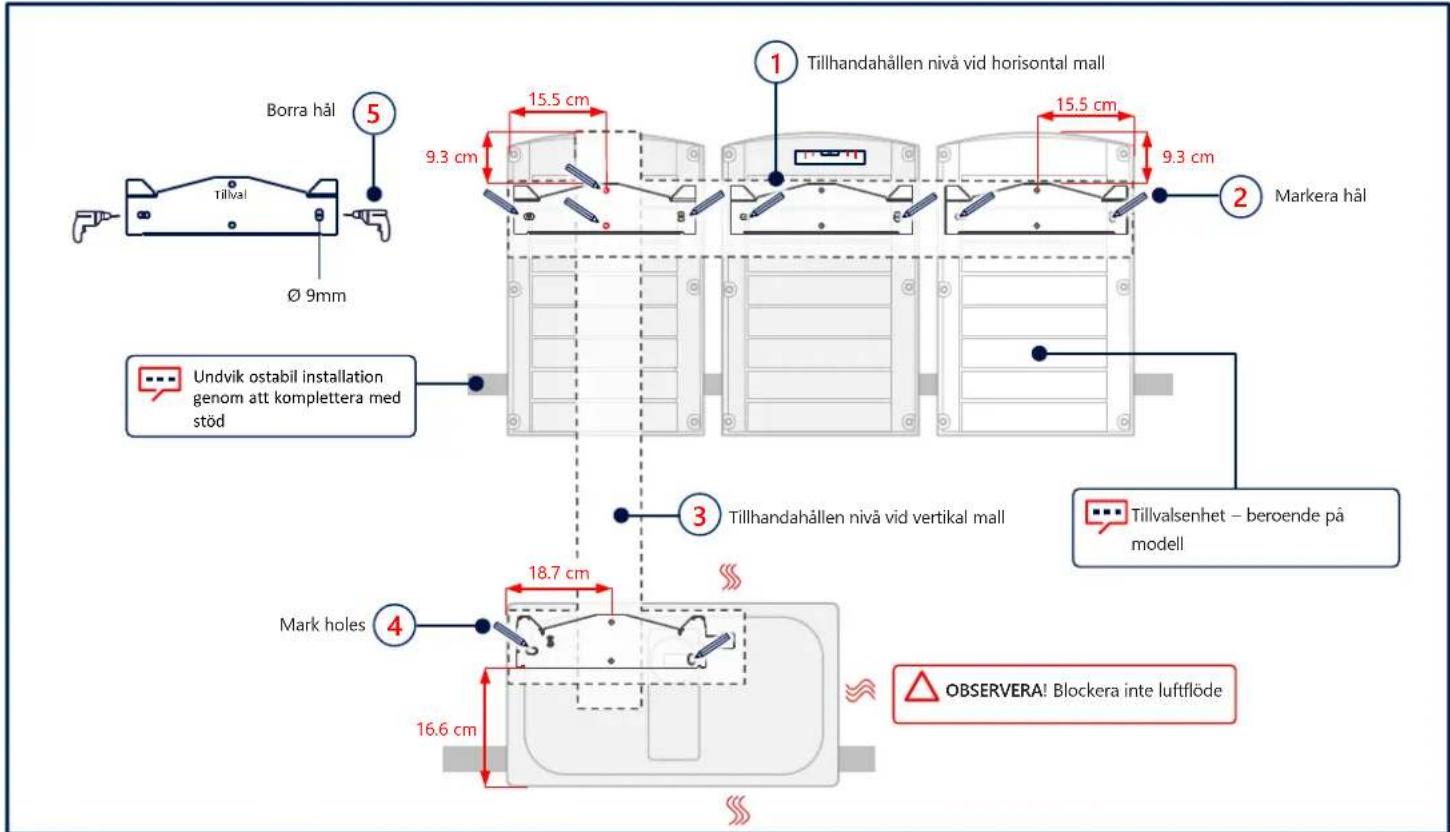

Markera och borra hal

4

Borttagning av skydd

solar edge

7

1

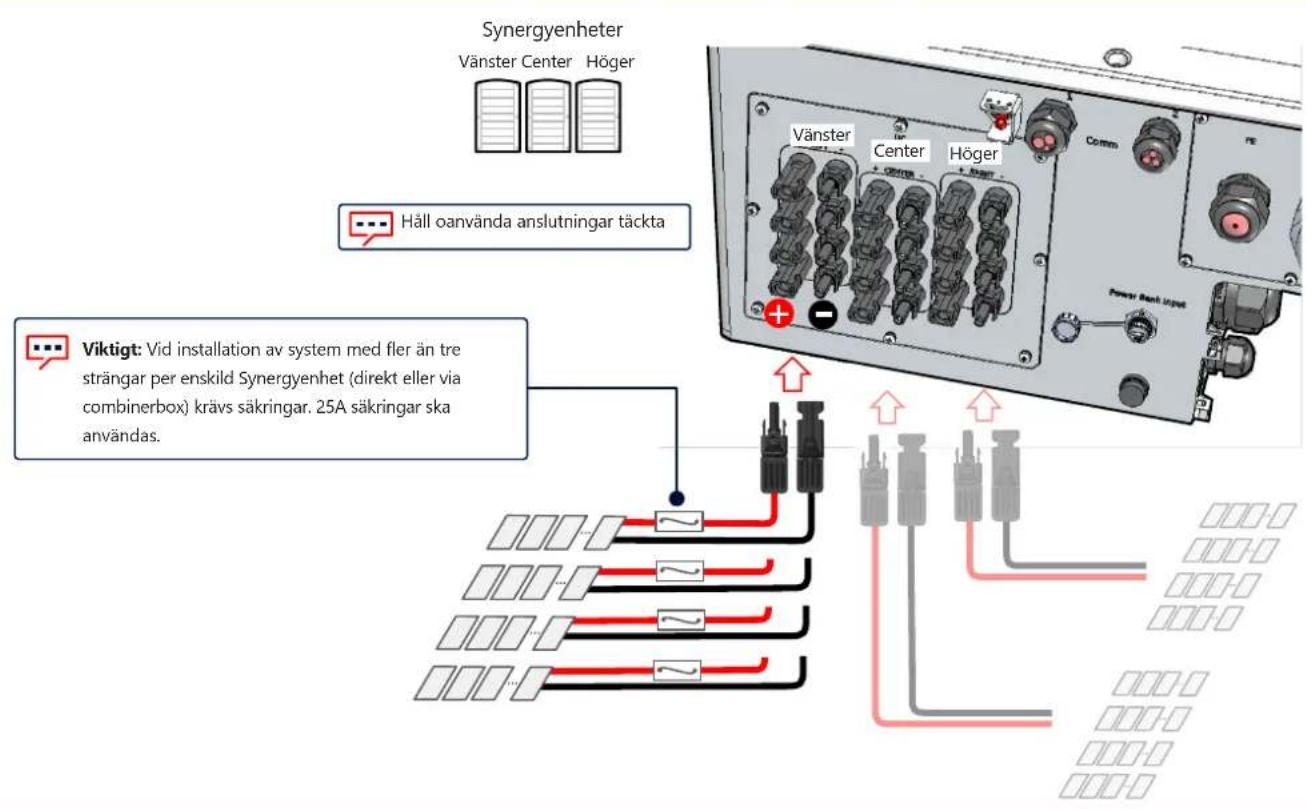

Anslutning av solcellsträngar

Anslut PV-strängar genom enkel dc-ingång

solar 2017

8

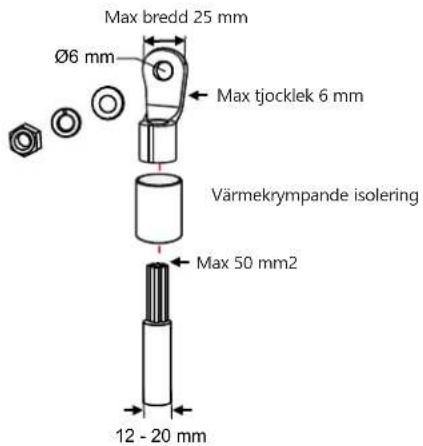

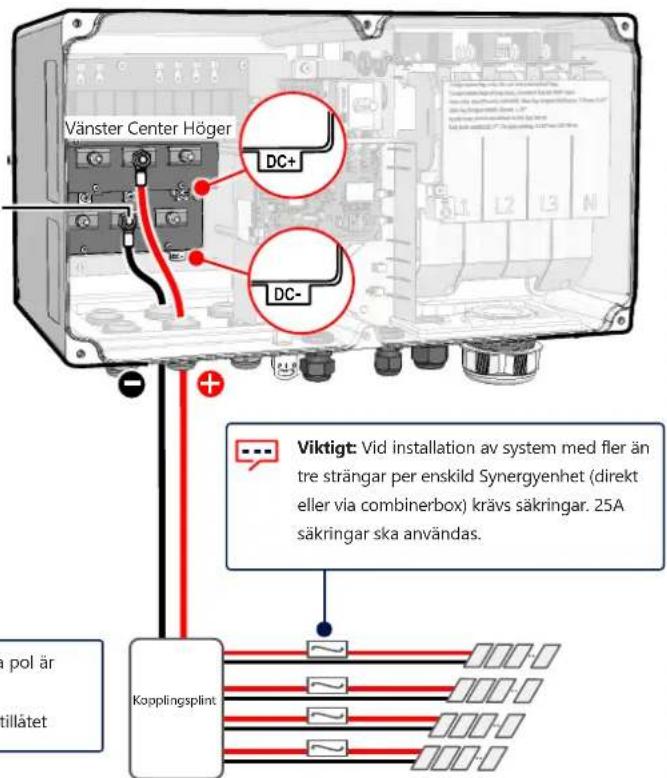

CAUTION!

• ANVÄND ENDAST kabelskor i bimetall for aluminiumträdar
  ANVANDENDASTfortennade kabelskor for kopparledninger

Funktionsjord av DC-sidans negativa aller positiva pol ar forbjudet d'a vaxelrikanten saknar transformator. Jordning av modulramer ullontagesystem ar tillatet

Synergyenheter ster Center Hoger

5.7 N*m

Viktigt: Vid installation av system med fler an tre strängar per enskild Synergyenhet (direkt ell er via combinerbox) kravs sakringar. 25A sakringar ska anvandas.

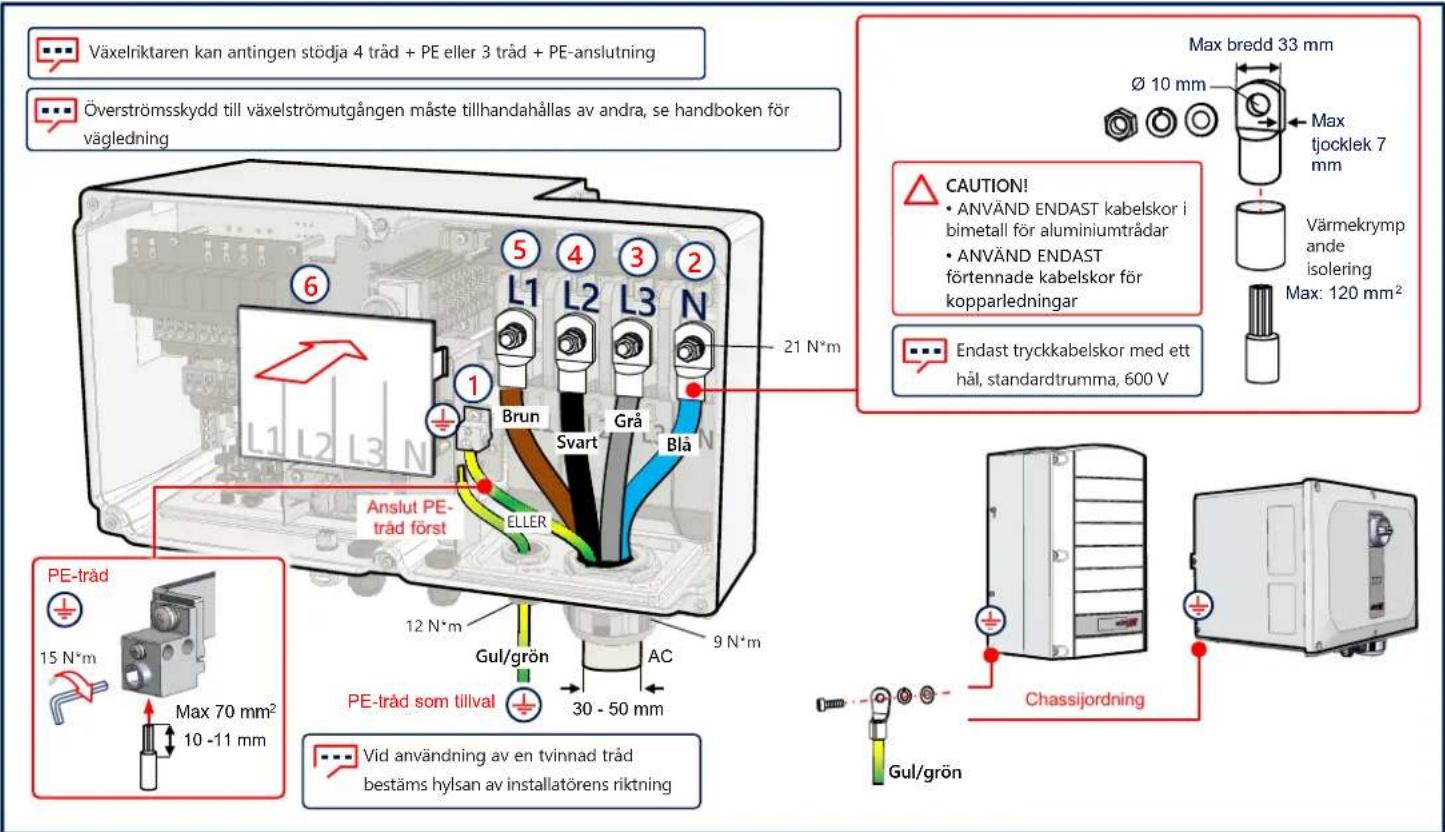

Anslutning vãxelström och skyddande jord (PE)

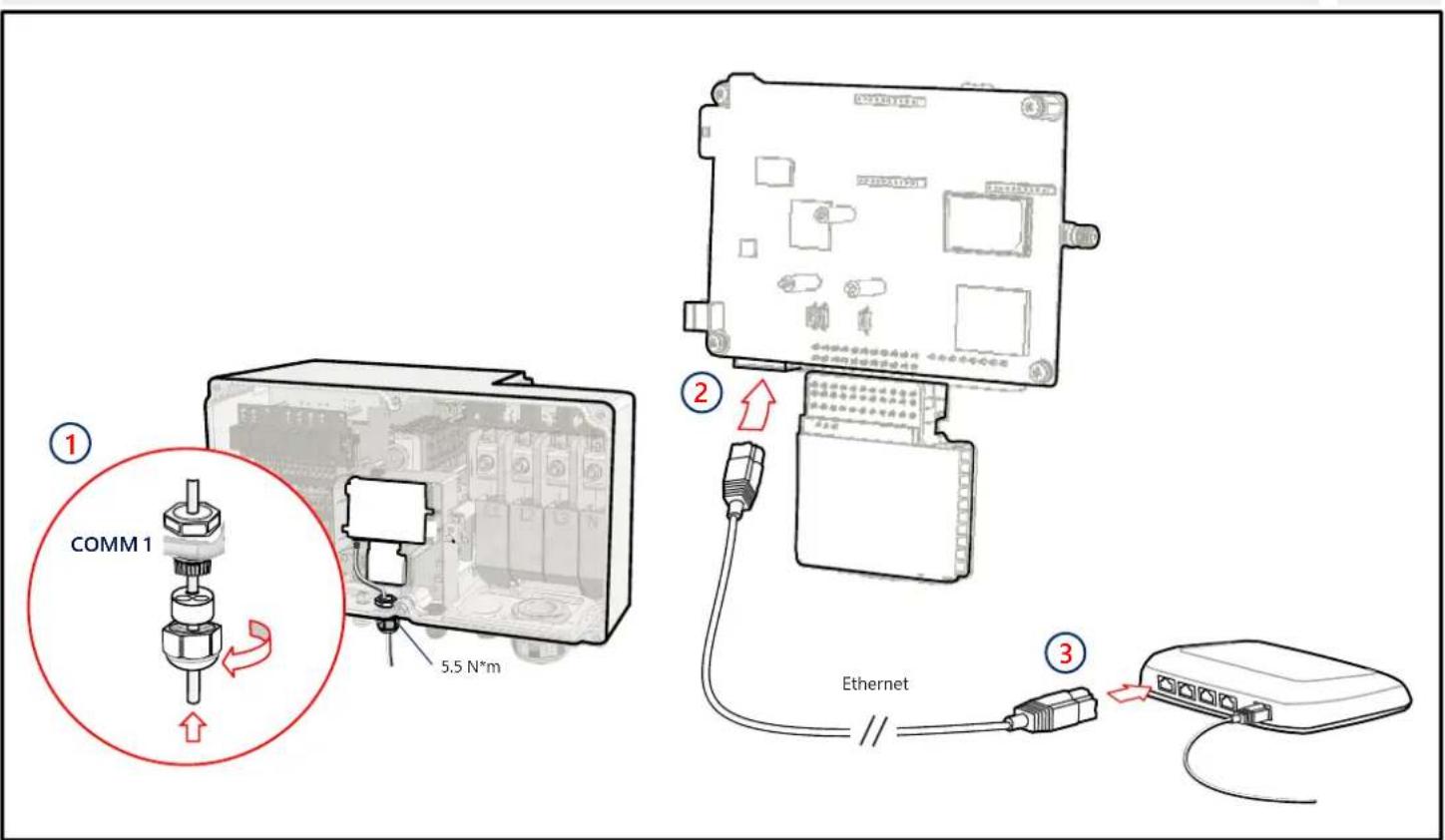

LAN-kommunikation

solar 2017

10

solar edge

11

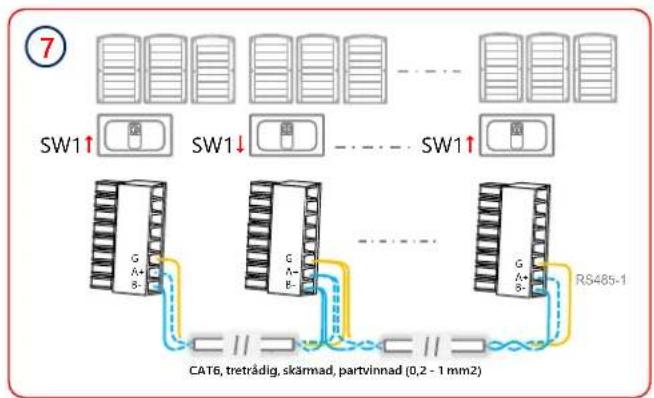

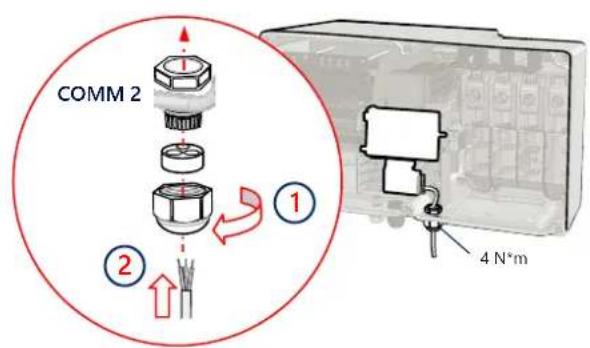

RS485-anslutning av flera vãxelriktare

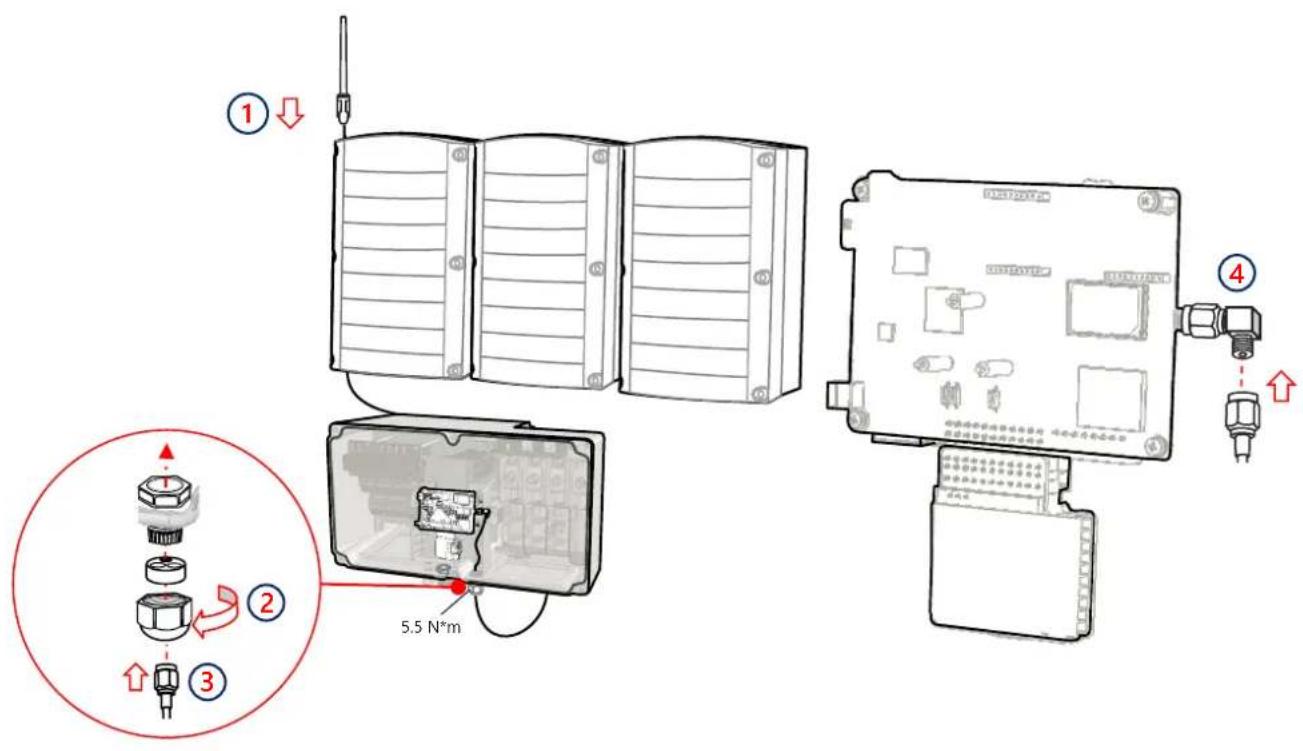

Wi-Fi-kommunikation (Tillval)

solar 2017

12

solar edge

13

För-driftsätting innan AC ar ansluten (Tillval 1)

Installar skydd

solar 2017

14

solar edge

15

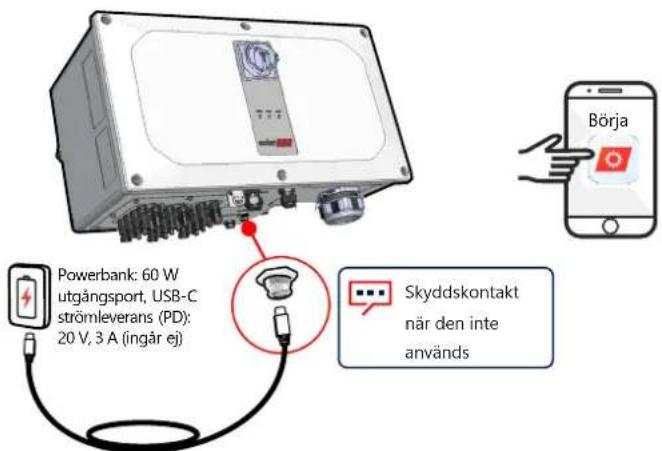

Driftsätting före)när likström inte ar ansluten (Tillval 1)

Laddaner SolarEdge SetApp

Slapa (1) likstromsbrytare

Anslut powerbank

Starta och folj SetApp

1 m, hane till hane, USB-C (ingar ej)

Driftsattning med vaxel- och likström (Tillval 2)

16

Laddaner SolarEdge SetApp

Slā pá ström

Starta och folj SetApp

solar2014

17

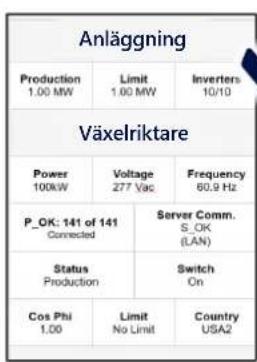

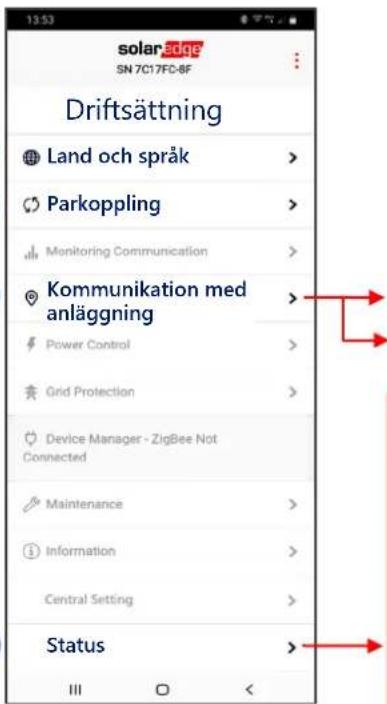

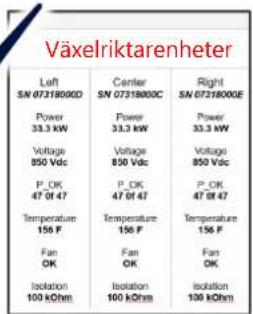

Driftsätting av primär växelriktare

RS485-1 Protokoll SolarEdge Primär SolarEdge RS485-1 Detektering av följare

LED-indikationer

solar edge

18

STROM KOMM FEL

Grön Blå Röd

System producerar ström

Växelspänning ar ansluten, men systemet producerar inte ström

VäxelriktareCOMMUNICERAMedmonitoreringsportalen

Systemfel

solaredge

Support Kontaktinformation

Om du har tekiska problem avseende

SolarEdgeprodukter, vänligen kontakta oss:

Kan komma att andras utan vidare meddelande.

Upphovsratt © SolarEdge Inc. Alla

rattigheter forbehalna.Mars 2021.
