Merk	SolarEdge
Model	SE120KRW08IBNM4
Producttype	Driefasige omvormer met Synergy-technologie
Nominaal vermogen	120 kW
Maximale DC-ingangsspanning	1000 V (schatting)
AC-uitgangsspanning	Driefasig 400 V (schatting)
Uitgangsfrequentie	50/60 Hz
Connectiviteit	RS485, Wi-Fi (optioneel), LAN, mobiel netwerk (optioneel)
Bescherming	DC-schakelaar, functionele aarding
Display	LED-indicatoren (Groen, Blauw, Rood)
Bedrijfstemperatuur	-20°C tot +60°C (schatting)
Beschermingsgraad	IP65 (schatting)
Afmetingen (L x B x H)	Ongeveer 800 x 600 x 300 mm (schatting)
Gewicht	Ongeveer 40 kg (schatting)
Installatie	Muurbevestiging, vrije ruimte vereist voor ventilatie
Onderhoud	Regelmatige reiniging van ventilatieopeningen, controle van aansluitingen
Veiligheid	Voeding uitschakelen voor ingreep, geschikte kabelogen gebruiken
Compatibiliteit	SolarEdge power optimizers, PV-modules
Garantie	Standaard 12 jaar (uitbreidbaar)
Repareerbaarheid	Reserveonderdelen verkrijgbaar bij de fabrikant

Veelgestelde vragen - SE120KRW08IBNM4 SolarEdge

Hoe installeer ik de SolarEdge SE120KRW08IBNM4 omvormer?

Volg de meegeleverde snelle installatiegids. Gebruik SolarEdge Designer om het systeem te ontwerpen en SolarEdge Mapper om de optimizers in kaart te brengen. Houd rekening met vrije ruimtes voor ventilatie.

Wat zijn de LED-indicatoren en hun betekenis?

Groen: elektriciteitsproductie. Blauw: communicatie met het platform. Rood: systeemfout. Knipperend groen: AC-voeding aangesloten maar geen productie.

Hoe stel ik de omvormer in bedrijf?

Download de SolarEdge SetApp-app. Zet de DC-schakelaar op ON, sluit de batterij aan (indien optioneel) en volg de instructies van SetApp. Een voorlopige inbedrijfstelling zonder AC is mogelijk.

Welk type kabels gebruiken voor DC-aansluiting?

Gebruik bimetaalkabelogen voor aluminium draden, en vertind koperen kabelogen voor koperen draden. Maximale breedte: 25 mm.

Hoe sluit ik meerdere omvormers parallel aan?

Gebruik RS485-communicatie. Configureer één omvormer als master (SolarEdge-protocol) en de andere als slaves. Volg de bedradingsschema's.

Wat te doen bij een fout of storing?

Raadpleeg de rode indicator. Controleer de AC- en DC-aansluitingen. Neem contact op met SolarEdge technische ondersteuning via https://www.solaredge.com/service/support.

Kan de omvormer buiten worden geïnstalleerd?

Ja, de beschermingsgraad IP65 maakt buiteninstallatie mogelijk. Vermijd langdurige directe blootstelling aan de zon en zorg voor voldoende ventilatie.

Wat is de veiligheidsprocedure voor elke ingreep?

Schakel de AC-voeding uit op de hoofdschakelkast en wacht 5 minuten. Als de omvormer een DC-schakelaar heeft, zet deze dan op OFF en wacht 5 minuten. Koppel de voeding los.

Hoe reinig ik de omvormer?

Gebruik een droge of licht vochtige doek om de buitenoppervlakken te reinigen. Gebruik geen schurende producten. Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn.

Waar vind ik reserveonderdelen of technische ondersteuning?

Neem contact op met uw erkende installateur of SolarEdge-ondersteuning. Reserveonderdelen zijn beschikbaar. De standaardgarantie is 12 jaar, uitbreidbaar tot 25 jaar.

GEBRUIKSAANWIJZING SE120KRW08IBNM4 SolarEdge

3-fase omvormer met synergie technologie

Snelle installatiehandleiding

PN:SExxK-xxxxIxxxx

Voor Europa, APAC en Zuid-Afrika

Versie 1.3

solar edge

Legenda

OPMERKING

Dit symbolism staat voor informatie die bedoeld is om de gebruiker te helpen het product optimaal te gebruiken.

LET OP!

Wijst op een gevaar. Het vraagt om uw aandacht voor een procedure die, wonneer Niet goed uitgevoerd of nageleefd, kan leiden tot schade aan of destructie van het product. Ga nooit voor bijaan een dergelijkke melding voordat u de vermelde voorwaarden volledig begrijpt en naleeft.

WAARSCHUWING!

Wijst op een gevaar. Het vraagt om uw aandacht voor een procedure die, wonneer Niet goed uitgevoerd of nageleefd, kan leiden tot letsel of tot de dood. Ga nooit voor bij aan een waarschuwingsmelding voordat u de vermelde voorwaarden volledig begrijpt en naleeft.

Knip geen kabelconnectors door

Dit symbol staat bij aardingspunten op SolarEdge handleidingen en apparaten.

Schakel de netstroomschakelaar van het hoofdpaneel AAN/UIT en wacht vrij这段时间

Schakel de DC-veiligheidsschakelaar van Synergy Manager AAN/UIT en wacht vrij minuten

(Alleen van toepassing op modellen met een DC-veiligheidsschakelaar)

BEWAAR DEZE INSTRUCTIES - Deze handleiding bevat belangrjke instructies voor de 3-fase omvormer die moeten worden opgevolgd tijdens installmenten onderhoud. Gebruik van deze apparatuur op een wijze die Niet in dit document door SolarEdge worden gespecifieerd, kan afbreuk doe aan de bescherming die door deze apparatuur worden geboden.

Installatie van de optimizers

①→②→③→④→⑤→⑥

solar 2017

1

1

Gebruik de SolarEdge Designer om een SE systeem te ontwerpen https://designer.solaredge.com

(2)

Download SolarEdge Mapper om Power Optimizers in kaart te brengen

solar edge

1

Installatie van de optimizers

3

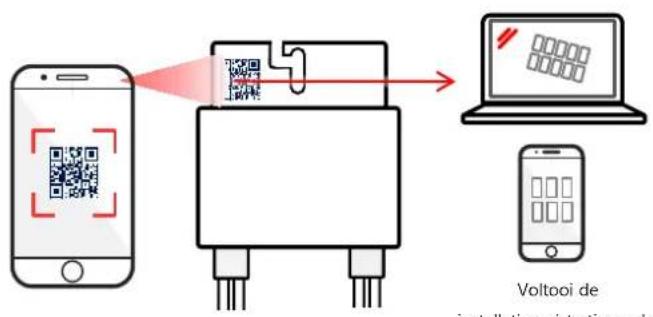

Scan de QR-code met de Mapper

4

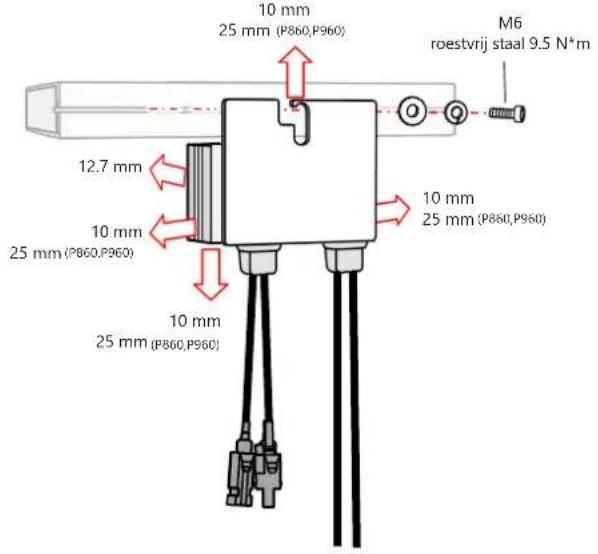

Installer de Power Optimizer

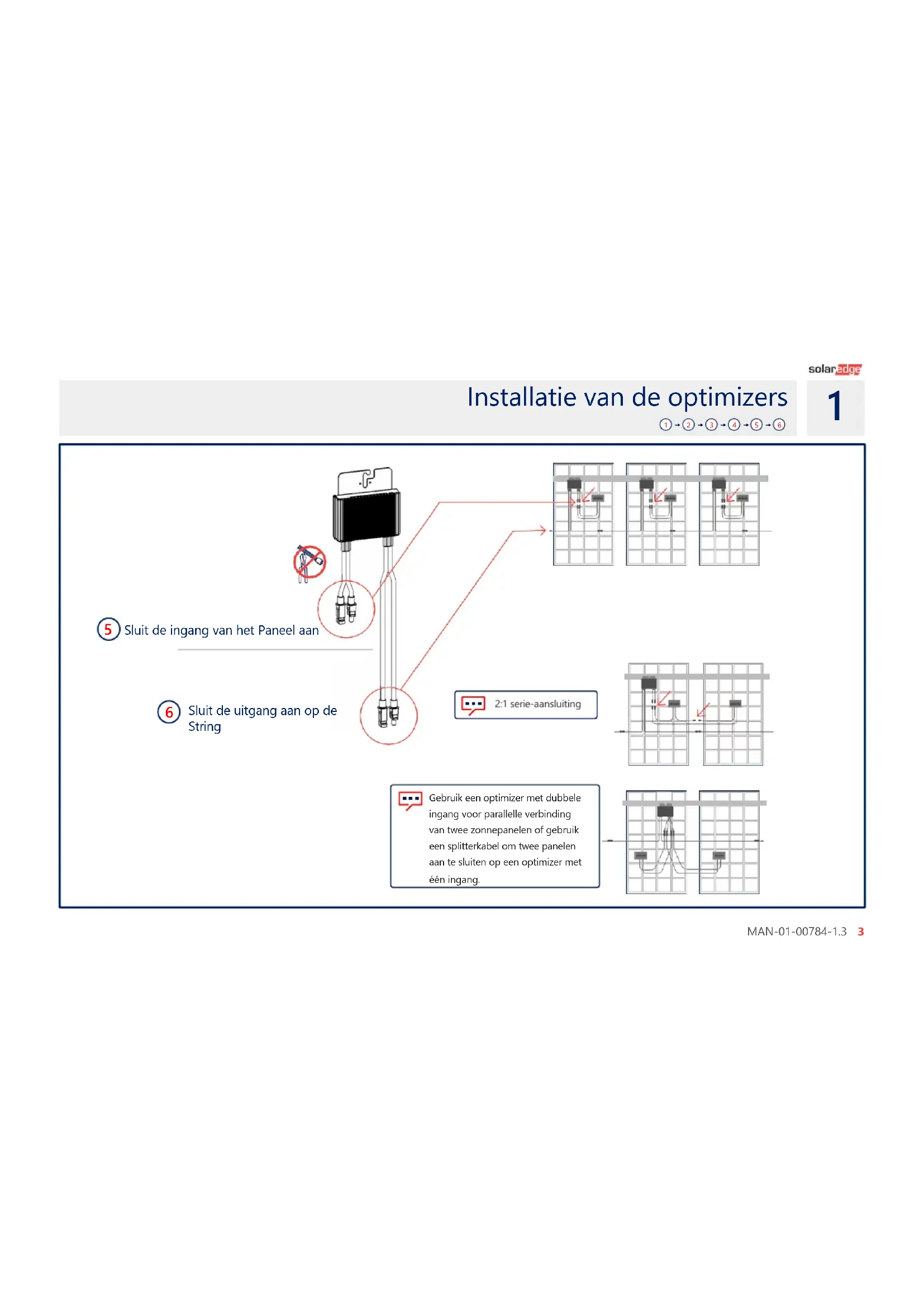

Installatie van de optimizers

① ② ③ ④ ⑤ ⑥

solar 2017

1

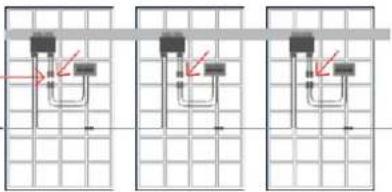

Sluit de ingang van het Panel aan

Sluit de uitgang aan op de String

2:1 série-aansluiting

Gebruik een optimizer met dubbele ingang voor parallelle verbinding van twee zonnepanelen of gebruik een splitterkabel om twee panelen aan te sluiten op een optimizer met een ingang.

solar edge

2

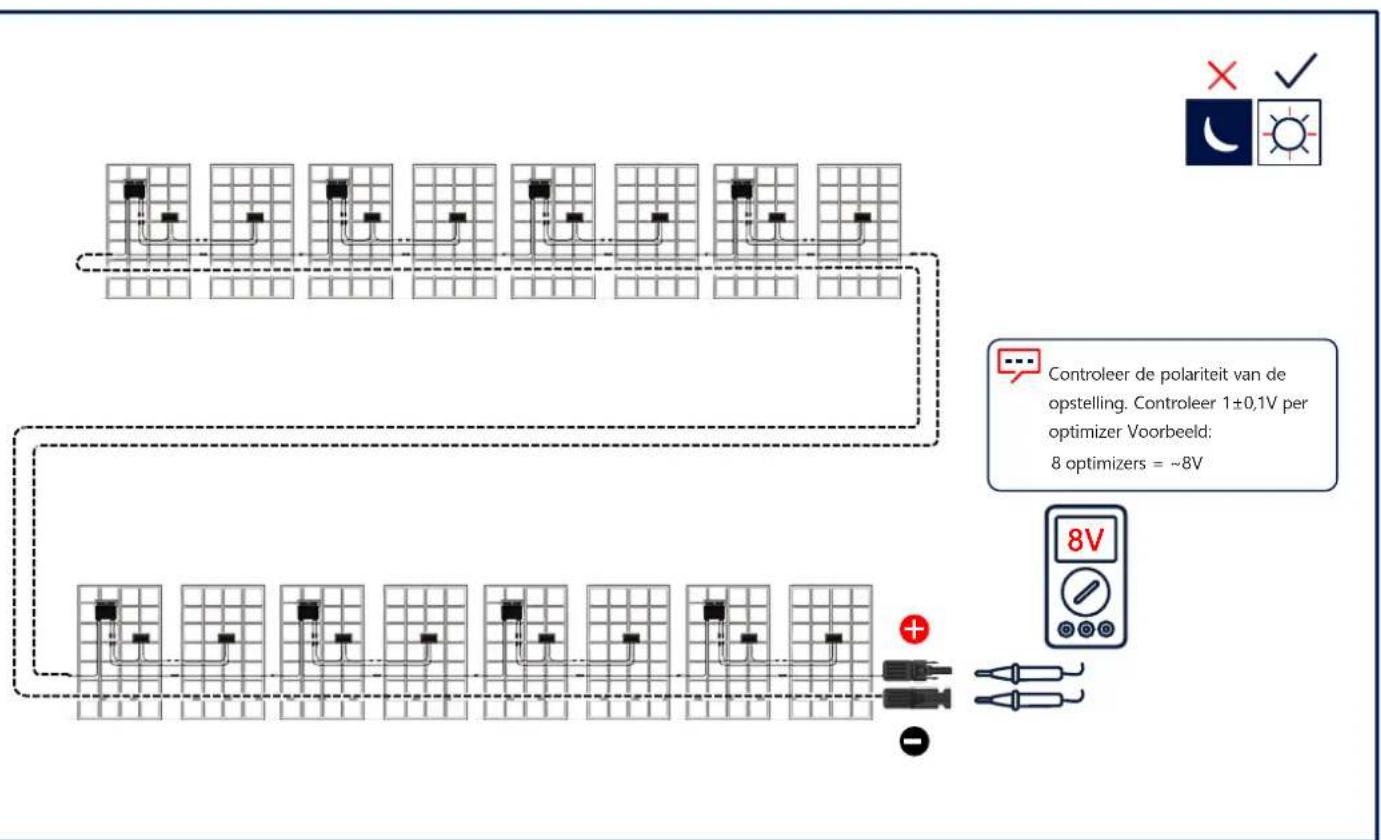

De PV-opstelling aansluten

Handhaven vrij ruimte

solar edge

3

solar2017

4

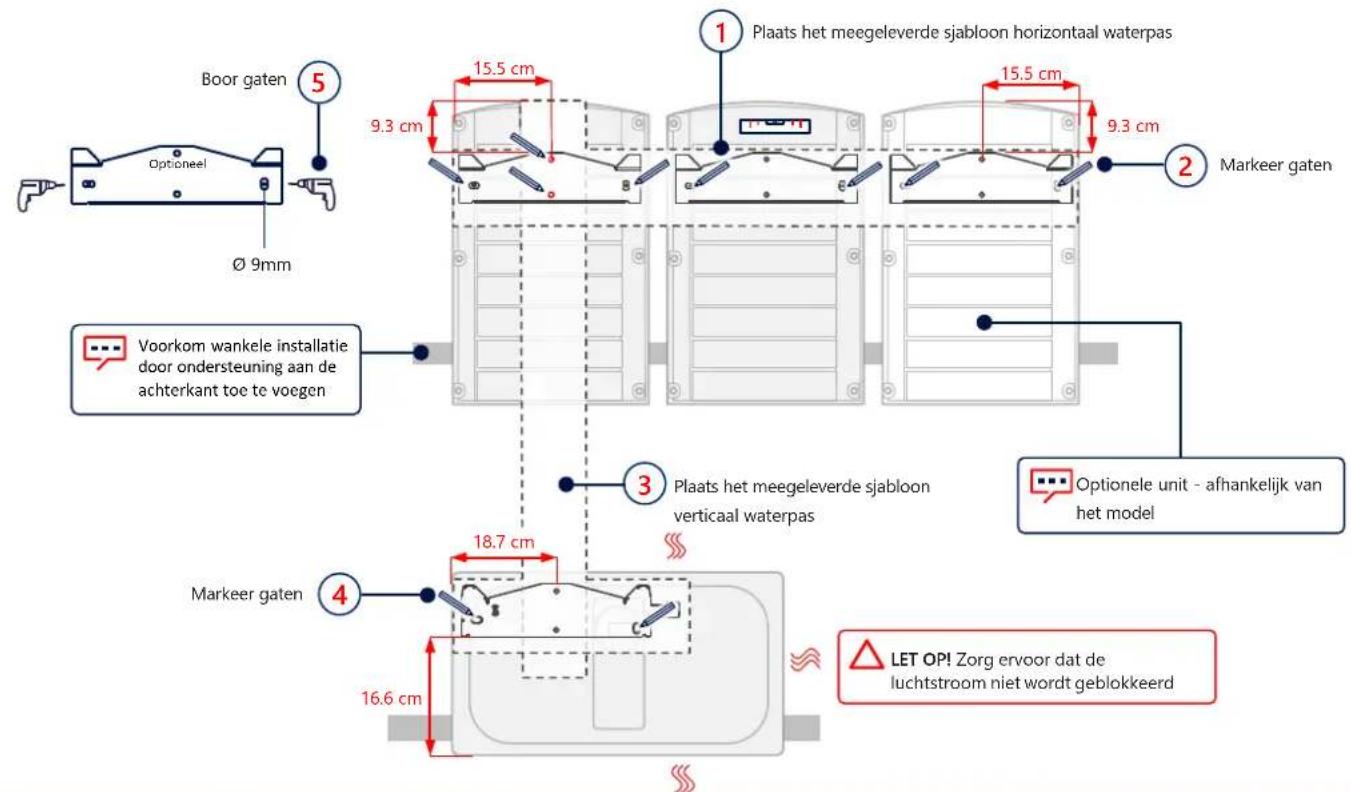

Markeren & boren van gaten

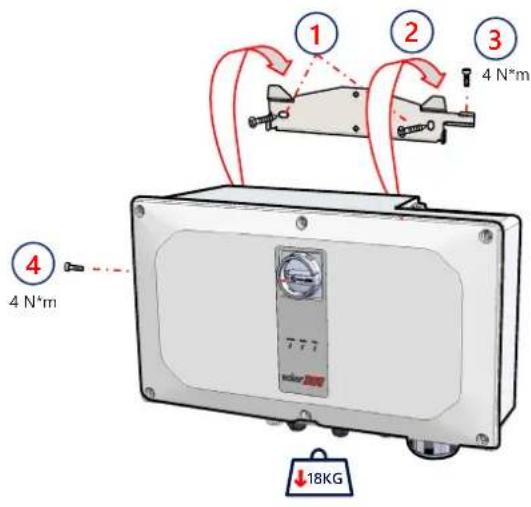

De units monteren

solar200

5

solar edge

6

LET OP! Zorg ervoor dat de luchtstroom Niet worden geblokkeerd

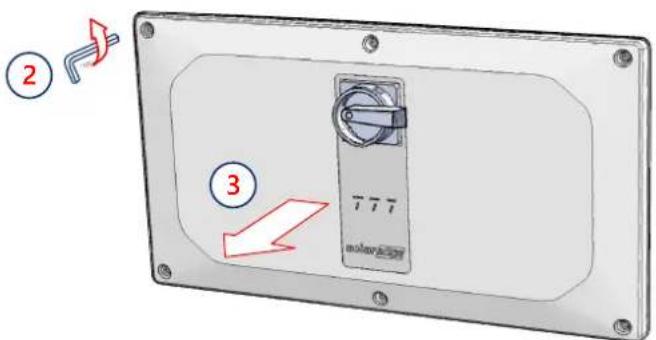

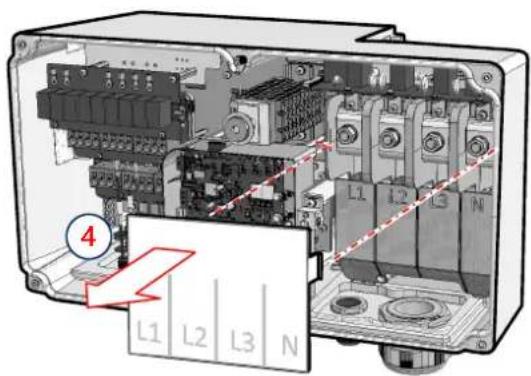

Kappen verwijderen

solar edge

7

1

WAARSCHUWING

SCHAKEL DE SPANNING UIT ALVORENS MET DE INSTALLATIE TE BEGINNEN

solar edge

8

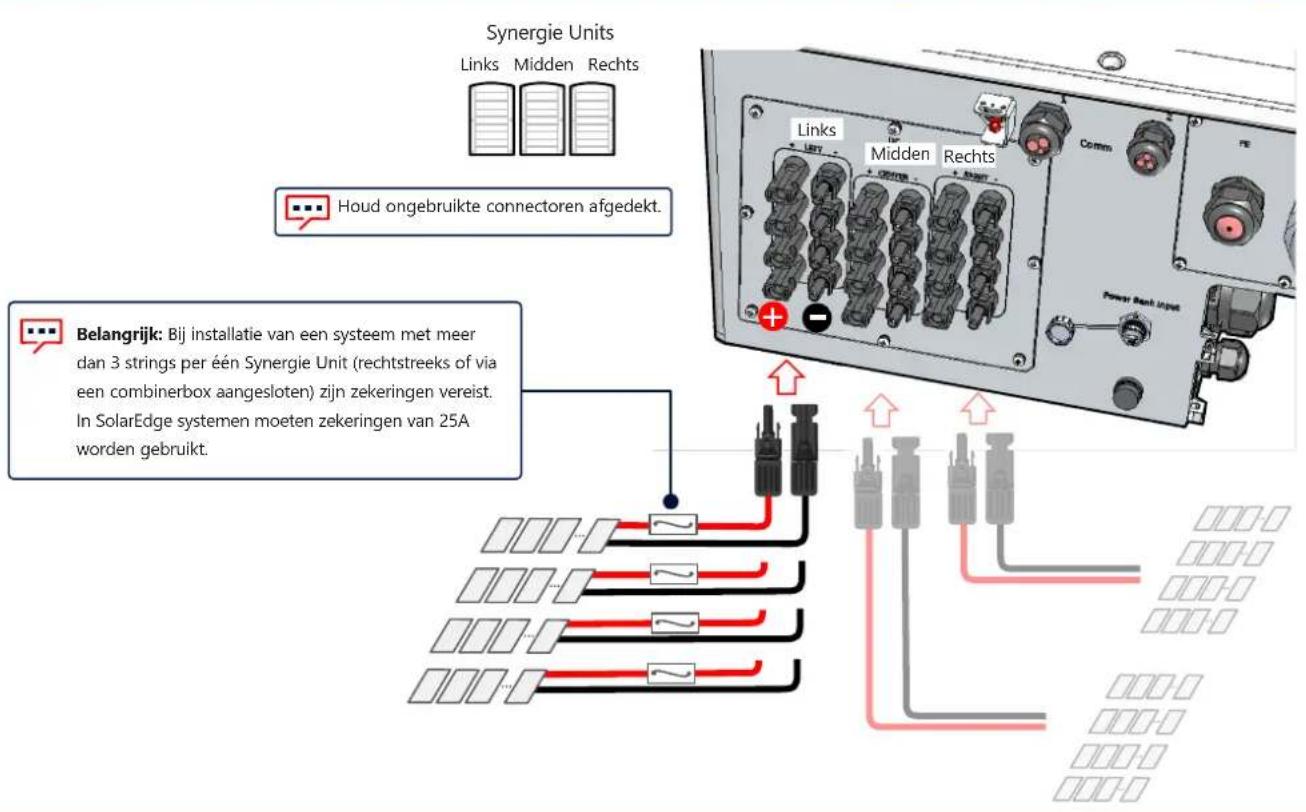

PV-strings verdict

PV-strings aansluiten via eén DC-ingang

solar 2017

8

A LET OPI

LET OPI!
- Gebruik voor aluminium draden ALLEEN Biometalen kabelschoenen
- Gebruik voor koperen draden ALLEEN vertinde koperen kabelschoenen

Functionele elektrische aarding van de DC-zijde van de negatieve of positieve pool is verboden omdat de omvormer geen transformator heeft. Aarding (vereeffening) van zonnepaneeelframes en montagematerialiaal van de PV- opstelling is aanvaardbaar

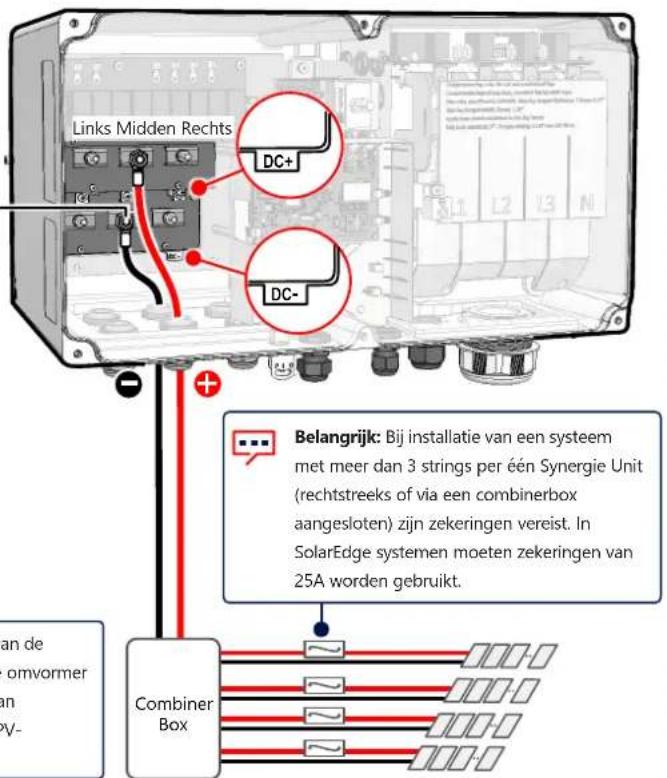

Synergie Units

Links Midden Rechts

5.7 N*m

Belangrijk: Bij installmente van een systemd meteer dan 3 strings per een Synergie Unit (rechtstreefof via een combinerbox aangesloten) zijn zekeringen vereist. In SolarEdge systemen moeten zekeringen van 25A worden gebruikt.

AC en beschermende aarde aansluiten (PE)

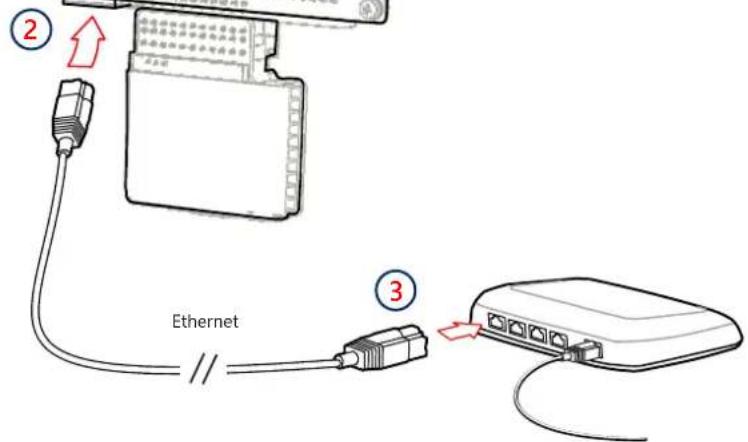

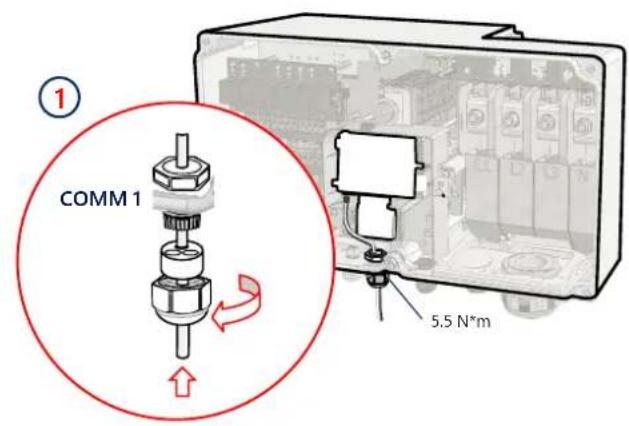

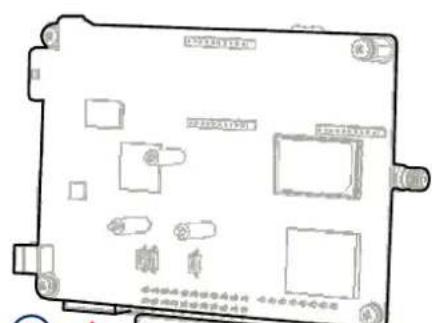

LAN-communicatie

solar 300

10

solar

11

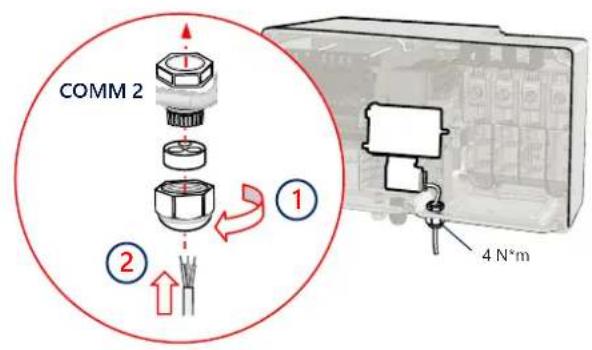

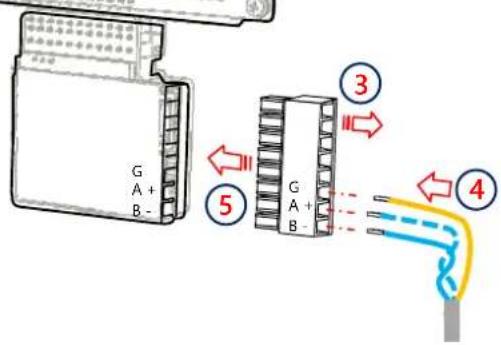

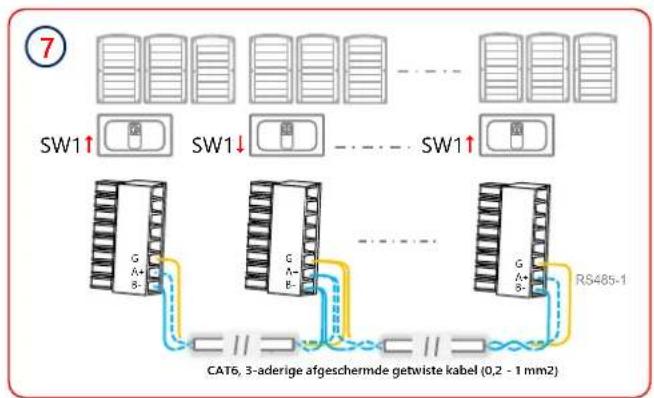

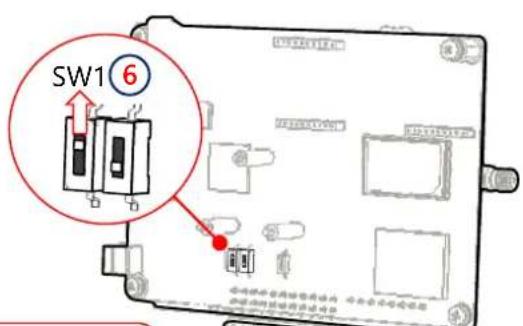

RS485-verbinding van meerdere omvormers

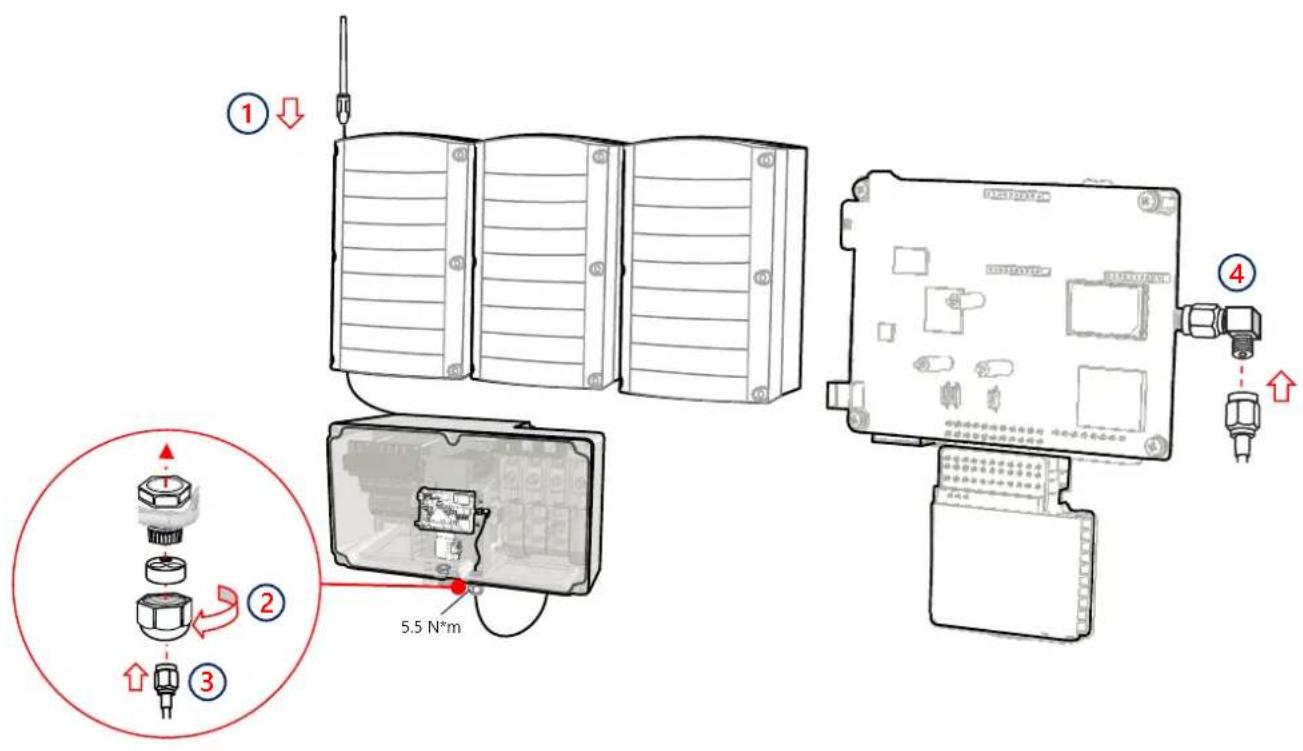

Wi-Fi Communicatie aansluiten (optioneel)

solar 2017

12

solar edge

13

GSM-communicatie aansluiten (optioneel)

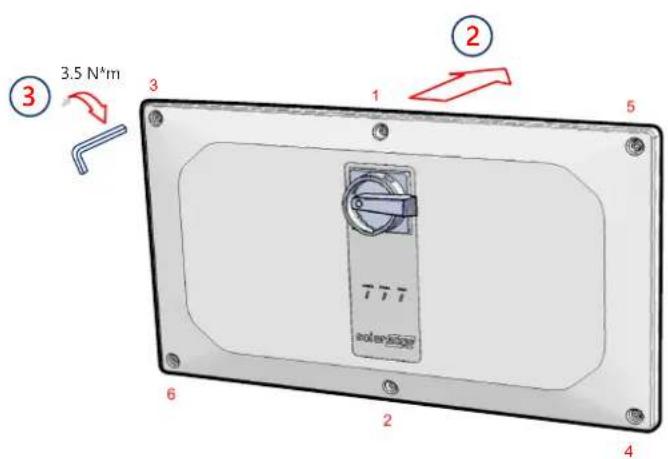

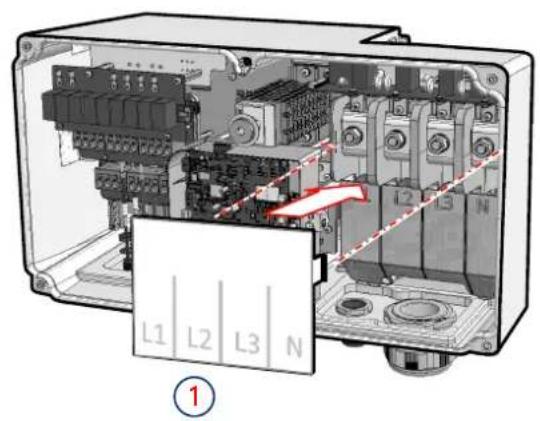

Kappen monteren

solar 2017

14

Pre-inbedrijfstelling wonneer AC-voeding nicht is aangesloten (optie 1)

Download SolarEdge SetApp

Zet DC-schakelaar aan (1)

Sluit de powerbank aan

Start en volg SetApp

Powerbank: 60W
uitgangspoort, USB-C
Power Delivery (PD): 20V 3A
(niet meegeleverd)

1meter, male naar male, USB-C (riet meegeverd)

Inbedrijfstelling met DC- en AC-spanning (optie 2)

solar edge

16

Download SolarEdge SetApp

Schakel de voeding in

Start en volg SetApp

solar2014

17

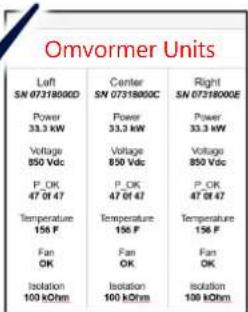

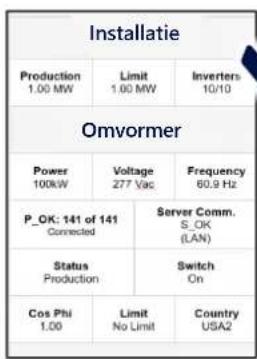

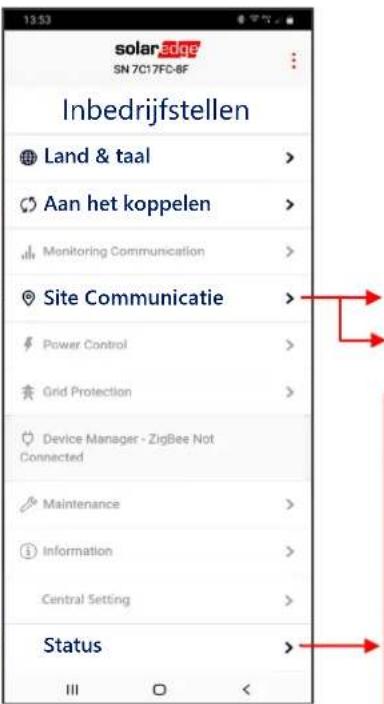

De Leider-omvormer in bedrijf stellen

RS485-1 Protocol SolarEdge SolarEdge Leider RS485-1 Volger detectoren

LED-indications

solar edge

18

POWER COMM FOUT

Groen Blauw Rood

Het systeem produceert energia

AC is aangesloten, maar het systeme producesiert geen energie

Omvormer communiceert met het monitoringplatform

Systeemfout

solaredge

Support Contact Informatie

Bij technische problemen met SolarEdge producten kunt u contact met ons opnemen: https://www.solaredge.com/service/support

Wijzigingen voorbehonden zonder voorafgaande.

Copyright © SolarEdge Inc. Alle rechten voorbehonden. Maart 2021.
