SE120KRW08IBNM4 - Solární panel SolarEdge - Bezplatný návod k obsluze

Značka	SolarEdge
Model	SE120KRW08IBNM4
Typ produktu	Třífázový střídač s technologií Synergy
Jmenovitý výkon	120 kW
Maximální vstupní stejnosměrné napětí	1000 V (odhad)
Výstupní střídavé napětí	Třífázové 400 V (odhad)
Výstupní frekvence	50/60 Hz
Konektivita	RS485, Wi-Fi (volitelné), LAN, mobilní síť (volitelné)
Ochrana	DC spínač, funkční uzemnění
Displej	LED indikátory (zelená, modrá, červená)
Provozní teplota	-20°C až +60°C (odhad)
Stupeň krytí	IP65 (odhad)
Rozměry (D x Š x V)	Přibližně 800 x 600 x 300 mm (odhad)
Hmotnost	Přibližně 40 kg (odhad)
Instalace	Nástěnná, vyžaduje volný prostor pro ventilaci
Údržba	Pravidelné čištění větracích otvorů, kontrola připojení
Bezpečnost	Před zásahem odpojte napájení, používejte vhodné kabelové očka
Kompatibilita	SolarEdge výkonové optimalizátory, fotovoltaické moduly
Záruka	Standardní 12 let (prodloužitelná)
Opravitelnost	Náhradní díly dostupné u výrobce

Často kladené otázky - SE120KRW08IBNM4 SolarEdge

Jak nainstalovat střídač SolarEdge SE120KRW08IBNM4?

Postupujte podle dodaného rychlého instalačního průvodce. Použijte SolarEdge Designer pro návrh systému a SolarEdge Mapper pro mapování optimalizátorů. Dodržujte volné prostory pro ventilaci.

Jaké jsou LED indikátory a jejich význam?

Zelená: výroba elektřiny. Modrá: komunikace s platformou. Červená: systémová chyba. Blikající zelená: připojeno AC napájení, ale bez výroby.

Jak uvést střídač do provozu?

Stáhněte si aplikaci SolarEdge SetApp. Přepněte DC spínač do polohy ON, připojte baterii (pokud je volitelná) a postupujte podle pokynů SetApp. Je možná předběžná aktivace bez AC.

Jaký typ kabelů použít pro DC připojení?

Použijte bimetalové kabelové očka pro hliníkové vodiče a pocínovaná měděná očka pro měděné vodiče. Maximální šířka: 25 mm.

Jak připojit více střídačů paralelně?

Použijte komunikaci RS485. Nakonfigurujte jeden střídač jako master (protokol SolarEdge) a ostatní jako slave. Dodržujte schémata zapojení.

Co dělat v případě chyby nebo poruchy?

Zkontrolujte červený indikátor. Zkontrolujte AC a DC připojení. Kontaktujte technickou podporu SolarEdge na https://www.solaredge.com/service/support.

Lze střídač instalovat venku?

Ano, stupeň krytí IP65 umožňuje venkovní instalaci. Vyhněte se dlouhodobému přímému slunečnímu záření a zajistěte dostatečné větrání.

Jaký je bezpečnostní postup před jakýmkoli zásahem?

Vypněte AC napájení v hlavním rozvaděči a počkejte 5 minut. Pokud má střídač DC spínač, přepněte jej do polohy OFF a počkejte 5 minut. Odpojte napájení.

Jak čistit střídač?

K čištění vnějších povrchů použijte suchý nebo mírně vlhký hadřík. Nepoužívejte abrazivní prostředky. Ujistěte se, že větrací otvory nejsou ucpané.

Kde najít náhradní díly nebo technickou podporu?

Kontaktujte svého autorizovaného instalatéra nebo podporu SolarEdge. Náhradní díly jsou k dispozici. Standardní záruka je 12 let, prodloužitelná až na 25 let.

NÁVOD K OBSLUZE SE120KRW08IBNM4 SolarEdge

Trifazový měnič se synergickou technologii

Strucny navod k instalaci

PN:SExxK-xxxxIxxxx

Pro Evropu, oblast
APAC a Jizni Afrika
Verze 1.3

solar edge

Legenda

POZNÁMKA

Timto symbolem se oznacuj informace, ktere maiu uzivateli pomoct s optimalmim pouzivanim produktu.

UPOZORNENI!

Predstavuje riziko. Nedodrzeni nebo nespravné provedeni tohoto postupu muze zpusobit poskozeni nebo znicenji produktu. Nepokraujte v provadeni postupu, ktery nasleduje za upozornemim, dokud plne nepochopite a nesplnite uvedene podminky.

VAROVÁNÍ!

Predstavuje riziko. Nedodrzeni nebo nespravné provedeni tohoto postupu muze zpusobit zraneni nebo smrt. V priadé varovani nepokracujte v provadéní postupu, dokud plne nepochopite a nesplinite uvedené podminky.

Nestrihejte konektory kabelu.

Tínto symbolem jsou v manuálech a na zaǐzeních SolarEdge opatřeny zemplíncí body.

Zapnete/vynpene hlavn AC jistic a poceje 5 minut

Zapnete/vypnete bezpecnostni DC odpojovac Synergy Manageru a pocejte 5 minut (Plati pouze pro modely s bezpecnostnim DC odpojovaem.)

TYTO POKNY USCHOVEJTE - Tento pruvodce obsahuje dulezite pouky k trifazovemu menici, ktere je nutne dodrozvat bhem instalace a udzby. Pouzivani tohoto zaizeni zpusobem, ktere neni v tomt dokumentu specifikovan spolecnosti SolarEdge, muze narusit ochranu poskytovanou timto zaifenim.

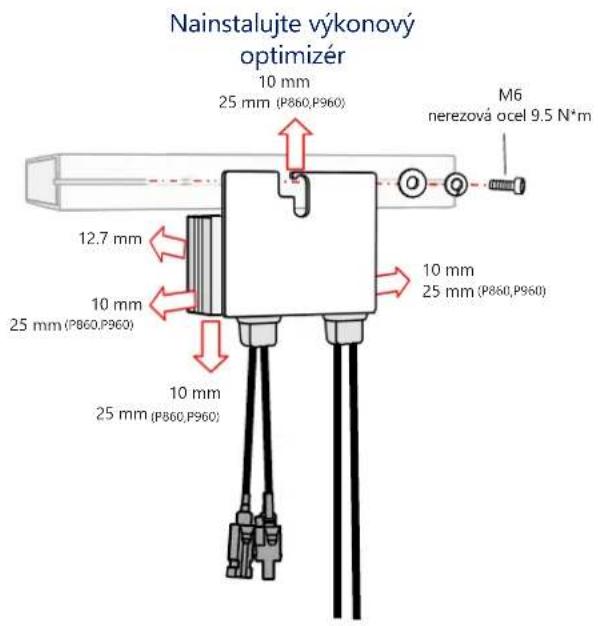

Instalace vykonovych optimérù

①→②→③→④→⑤→⑥

solar edge

1

(1)

Pro návrh SE systému použijte SolarEdge Designer https://designer.solaredge.com

(2)

Stáhněte si SolarEdge Mapper pro mapovány výk. optimérů stringú

solar edge

1 Installace vykonovych optimizierung

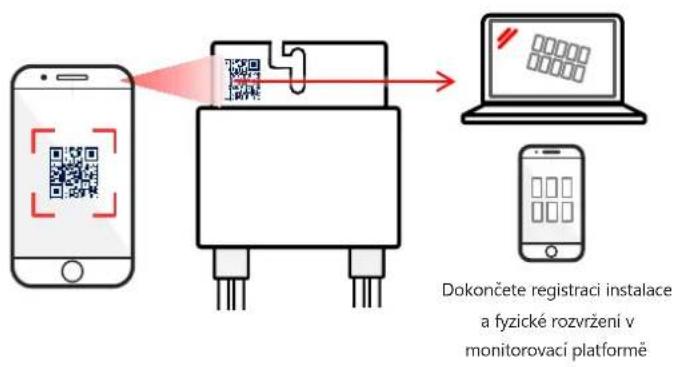

Naskenujte QR kód pomoci Mapperu.

solaredge

Instalace vykonovych optimérù

1

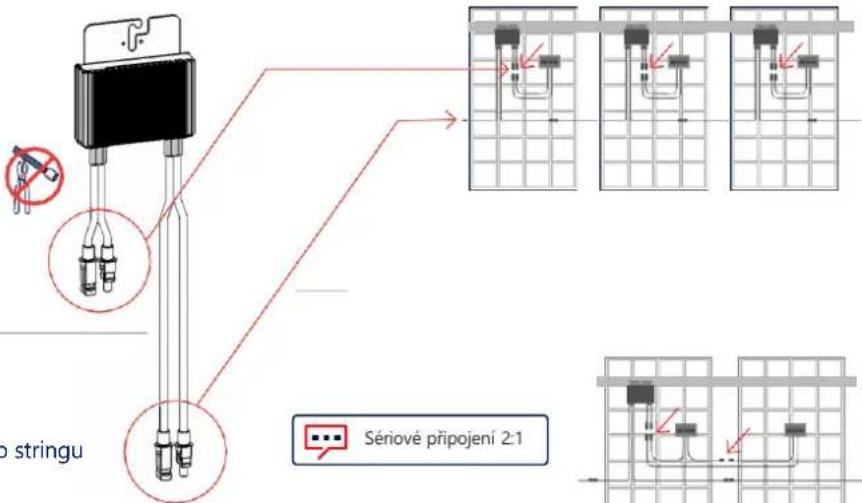

Pripojte vstup z panelu

Pripojte vystup do stringu

K paralelmimu pripojeni dvou FV
panelu pouzijte optimizer se dvema
vstupy (P800p) nebo odboznym
kabelem pripoje dva FV panely k
optimizero sjidnim vstupem.

solar edge

2

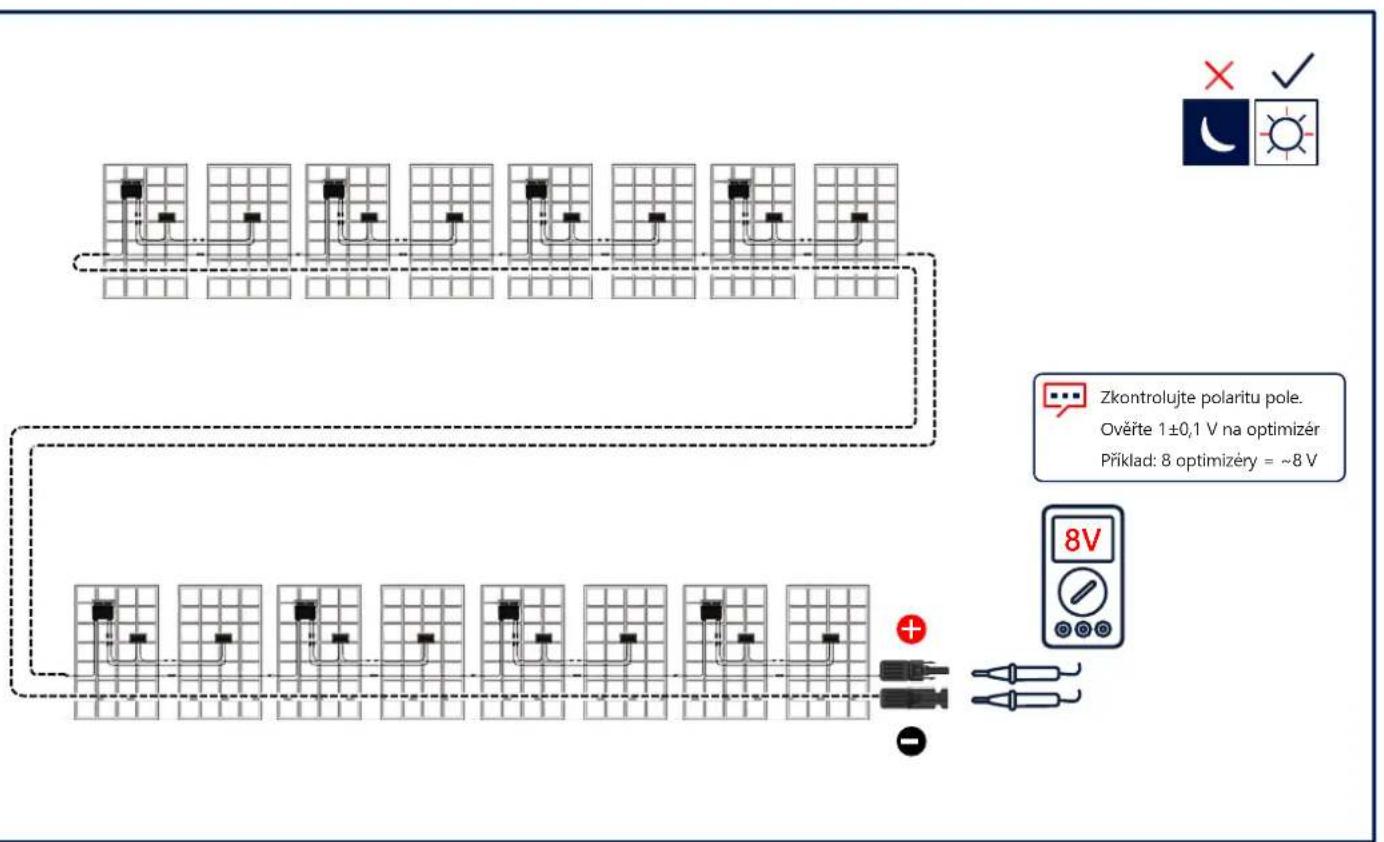

Připojeni FV pole

Zachování vzdálenosti

solar edge

3

solar2017

4

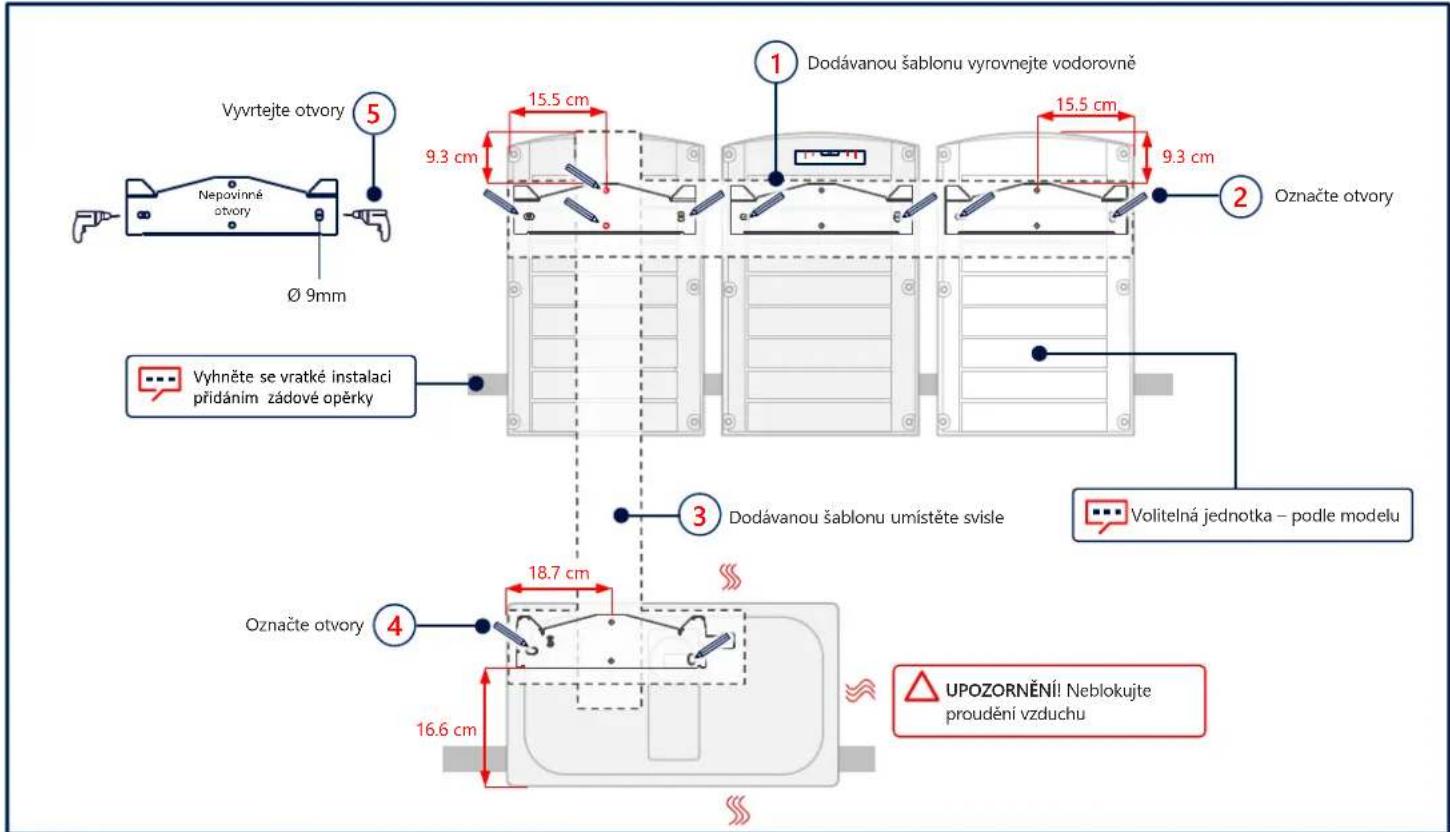

Značky a vrtání otvorů

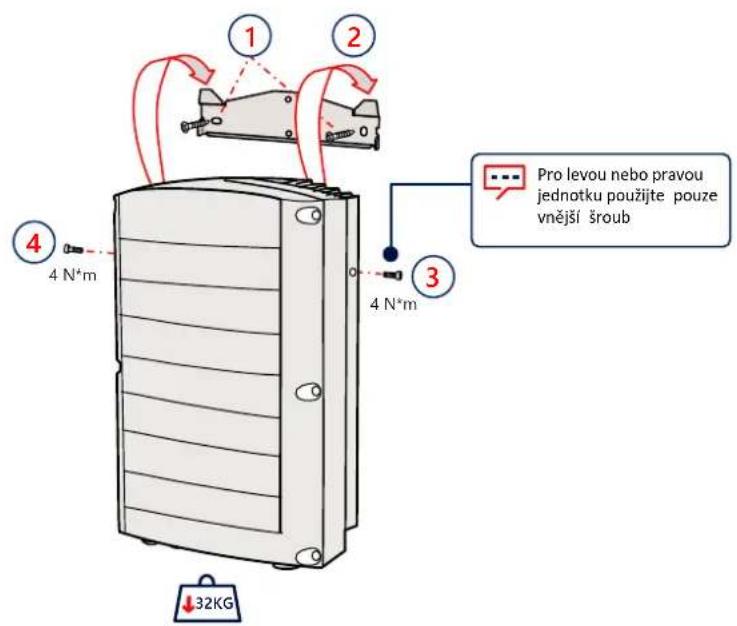

Montáž jegnotek

solar200

5

solar edge

6

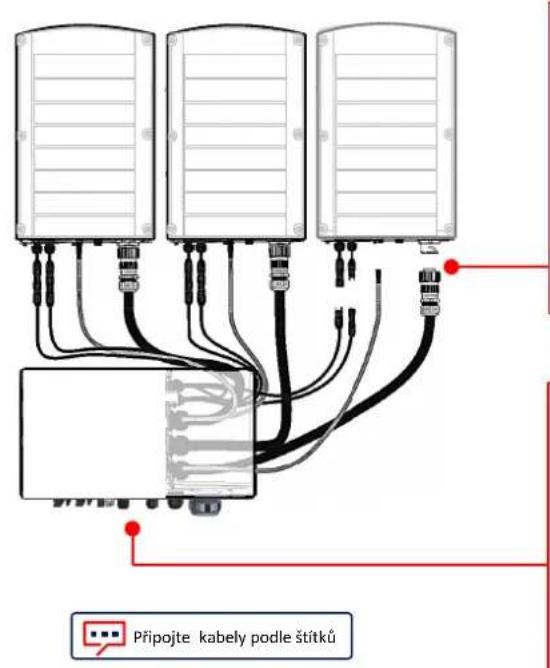

Připojení propojovacích kabelů

UPOZORNENi Neblokujte proudeni vzduchu

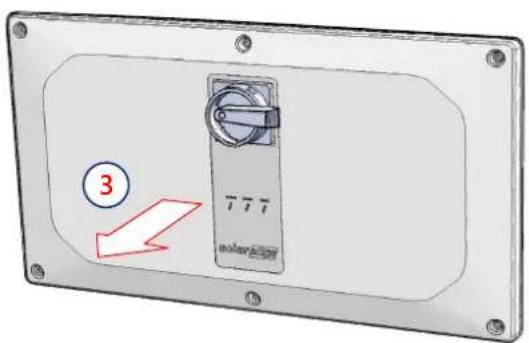

Odstranění krytů

solar 2017

7

1

VAROVÁNÍ

PRED ZAHAJENIM MONTAZE VYPNETE NAPAJENI

solar edge

8

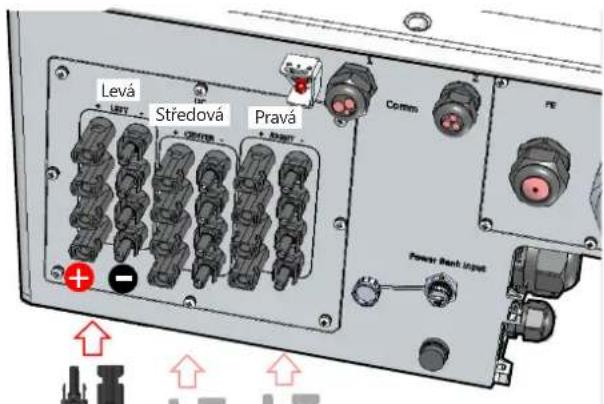

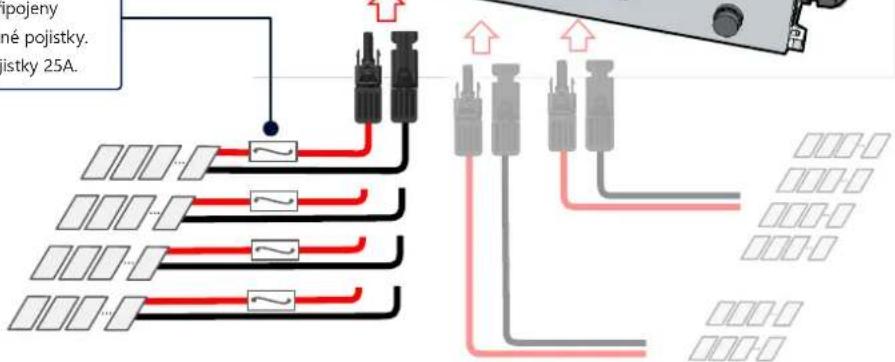

Připojení FV stringú

Synergické Jednotky

Leva Stredova Prava

Nepouzité konektory udržujte zakryte

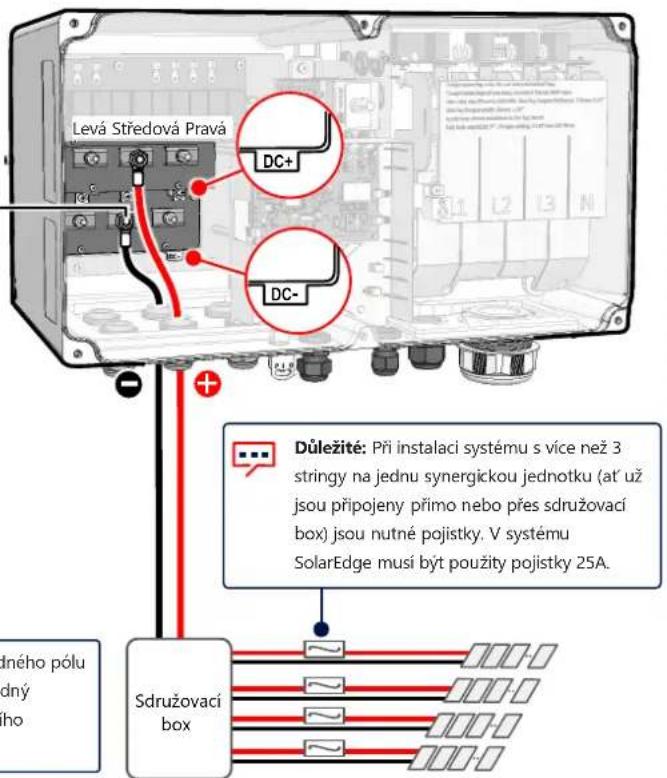

Dulezite: Pri instalaci systemu s vice nez 3 stringy na\ jednu synergickou Jednotku (a'uz jsou pripojeny\ primo nebo prs sdruzovaci box) jsou nutne pojistky.\ V systemu SolarEdge musi byt pouzity pojistky 25A

Připojení FV stringů jedném DC vstupem

solar 2017

8

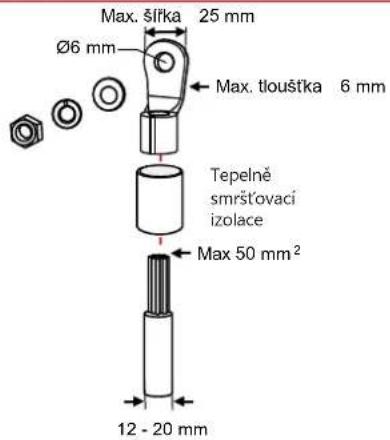

UPOZORNENI!

U hlinikovych dratu POUZIVEJTE POUZE bimetalicka oka
U medenych dratu POUZIVEJEPOUZE medena pocinovanaoka

Synergické Jednotky
Leva Stefedova Pravá

5.7 N*m

Funké elektrické uzeméni záporného nebo kladného polu na strane DC je zakázano, protoze menic némá zádný transformátor. Uzměné rámú panelú a montážního príslusentvi panelú FVS je prijatelné

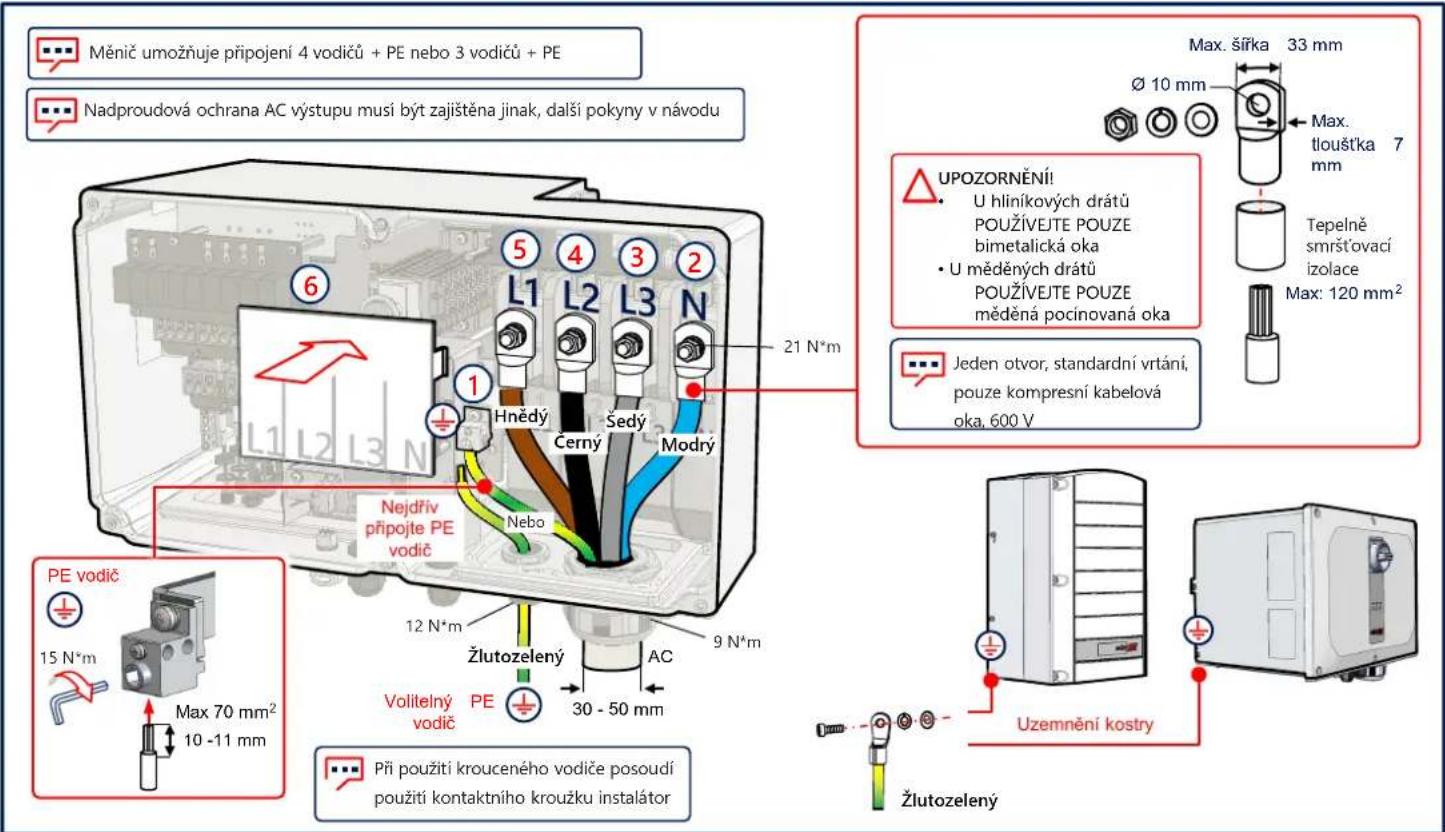

Připojení AC a ochranného uzemnéni (PE)

LAN komunikace

10

solar

11

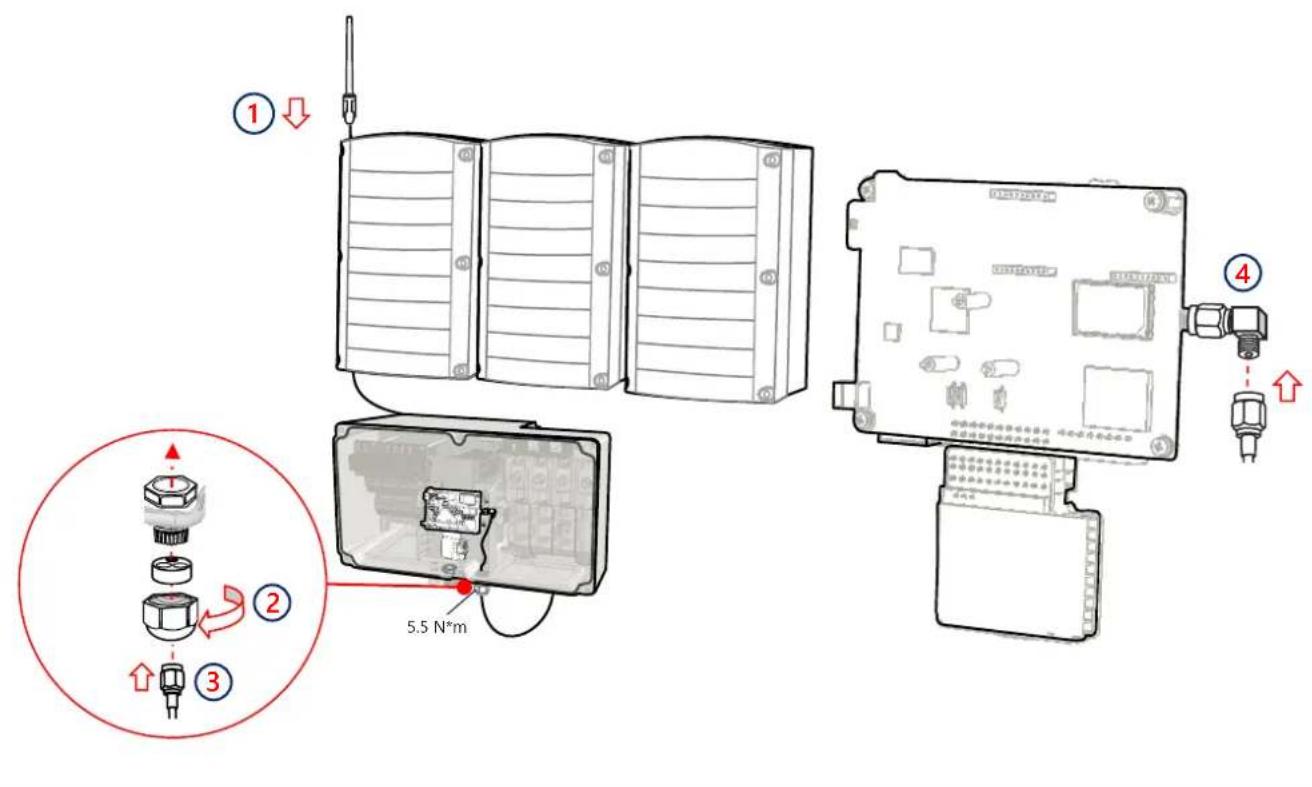

Připojení Wi-Fi komunikace (volitelné)

solar 2017

12

solar edge

13

Připojení k mobilní sítí (volitelné)

Montáž krytú

solar 2017

14

solar edge

15

Předběžné uvedeni do provozu bez prípojení k AC (možnost 1)

Stahnete si SolarEdge SetApp

Zapnete (1) DC
vypinač

Pripojte power banku

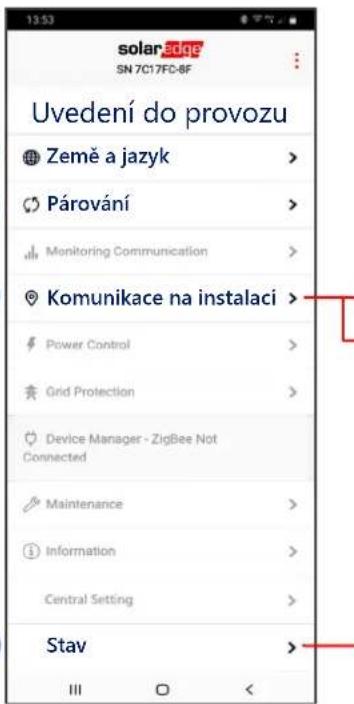

Spust'te SetApp a rid'te se poukyny

Power banka: 60 W na vystupnim portu, USB-C Power Delivery (PD): 20 V 3 A (neni soucasti dodavky

Zakrytujte konektor,
pokud se nepoužíva

1 metr, samec-samec, USB-C (neni soucastei dodaky)

Uvedeni do provozu s DC a AC napajenim (možnost 2)

16

Stáhněte si SolarEdge SetApp

Zapněte napájení

Spust'te SetApp a rid'te se poukyny

solar2014

17

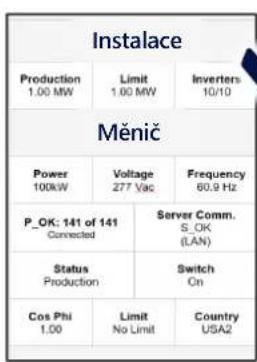

Uvedeni primárního měnicié do provozu

RS485-1 Protokol SolarEdge Primární (Leader)

RS485-1 Sekundární (Follower) Detekovat

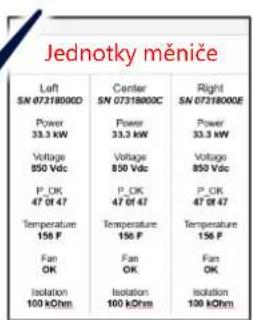

Indikace LED kontrolkami

Systém vyrábléelektřinu

AC strana je pripojena, ale systém nevyráblé elektrinu

Měnič komunikuje s monitorovací platformou

Systémová chyba

solaredge

Kontakt na technickou podporu

V pripadé technickych potízs produkty

SolarEdge nás prosím kontaktujte prostřednictvím:

Změny vyhrazeny bez prěchodozího

upozornéni. Copyright © SolarEdge Inc.

Vsechnapravavyhrazena.Brezen2021.
