HASZNÁLATI ÚTMUTATÓ R 300 U ECG

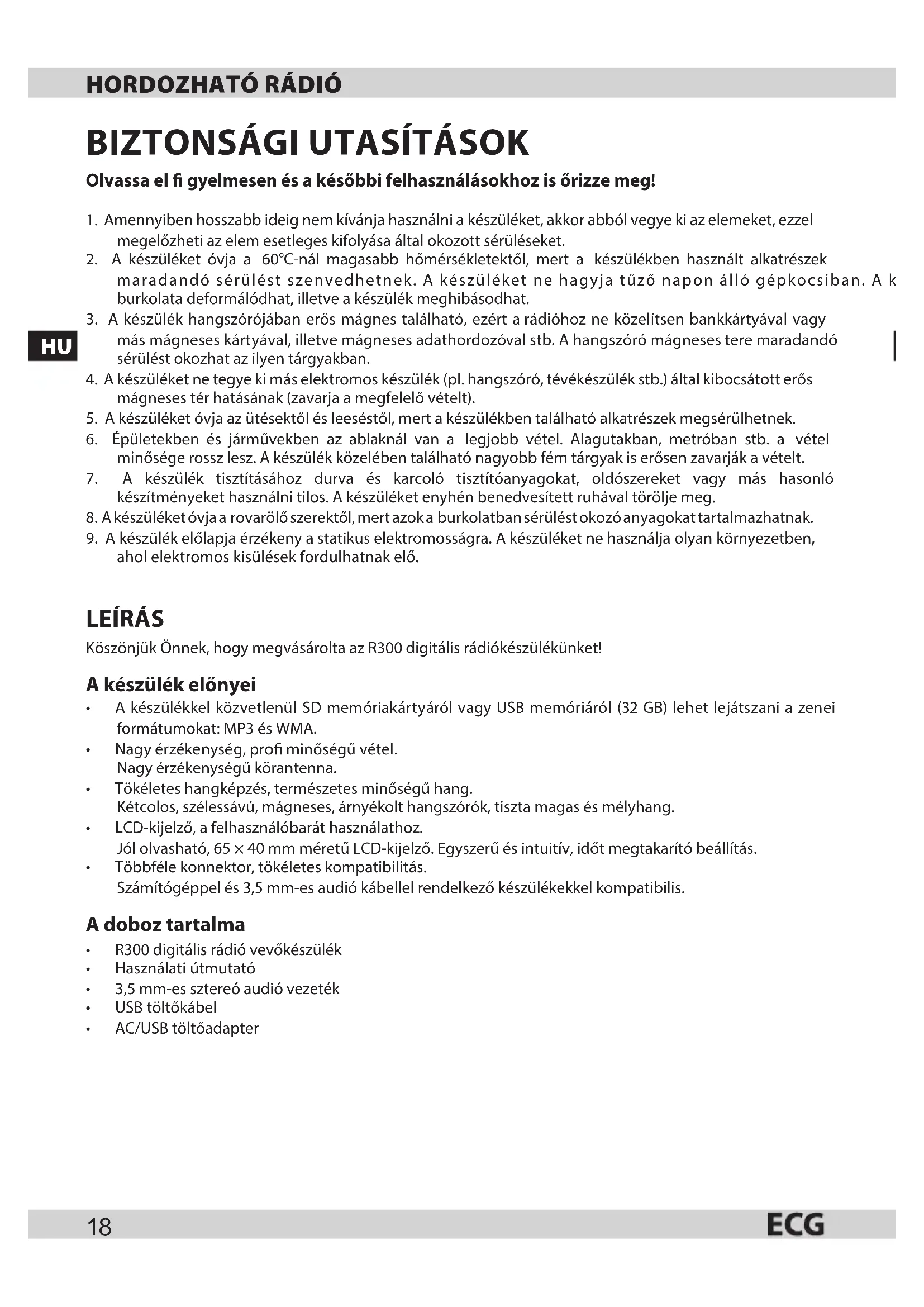

Olvassa el gyelmesen és akésőbbi felhasználásokhoz is őrizze meg! 1. Amennyiben hosszabb ideig nem kívánja használni akészüléket, akkor abból vegye ki az elemeket, ezzel megelőzheti az elem esetleges kifolyása által okozott sérüléseket.2. A készüléket óvja a 60°C-nál magasabb hőmérsékletektől, mert a készülékben használt alkatrészek maradandó sérülést szenvedhetnek. Akészüléket ne hagyja tűző napon álló gépkocsiban. Akészülék burkolata deformálódhat, illetve akészülék meghibásodhat.3. A készülék hangszórójában erős mágnes található, ezért arádióhoz ne közelítsen bankkártyával vagy más mágneses kártyával, illetve mágneses adathordozóval stb. Ahangszóró mágneses tere maradandó sérülést okozhat az ilyen tárgyakban.4. A készüléket ne tegye ki más elektromos készülék (pl. hangszóró, tévékészülék stb.) által kibocsátott erős mágneses tér hatásának (zavarja amegfelelő vételt).5. A készüléket óvja az ütésektől és leeséstől, mert akészülékben található alkatrészek megsérülhetnek.6. Épületekben és járművekben az ablaknál van a legjobb vétel. Alagutakban, metróban stb. a vétel minősége rossz lesz. Akészülék közelében található nagyobb fém tárgyak is erősen zavarják avételt.7. A készülék tisztításához durva és karcoló tisztítóanyagokat, oldószereket vagy más hasonló készítményeket használni tilos. Akészüléket enyhén benedvesített ruhával törölje meg.8. A készüléket óvja arovarölő szerektől, mert azok aburkolatban sérülést okozó anyagokat tartalmazhatnak.9. A készülék előlapja érzékeny astatikus elektromosságra. Akészüléket ne használja olyan környezetben, ahol elektromos kisülések fordulhatnak elő.

Köszönjük Önnek, hogy megvásárolta az R300 digitális rádiókészülékünket! A készülék előnyei

• A készülékkel közvetlenül SD memóriakártyáról vagy USB memóriáról (32 GB) lehet lejátszani azenei formátumokat: MP3 és WMA.
• Nagy érzékenység, pro minőségű vétel. Nagy érzékenységű körantenna.• Tökéletes hangképzés, természetes minőségű hang.Kétcolos, szélessávú, mágneses, árnyékolt hangszórók, tiszta magas és mélyhang.• LCD-kijelző, afelhasználóbarát használathoz.Jól olvasható, 65 × 40 mm méretű LCD-kijelző. Egyszerű és intuitív, időt megtakarító beállítás.• Többféle konnektor, tökéletes kompatibilitás.Számítógéppel és 3,5 mm-es audió kábellel rendelkező készülékekkel kompatibilis. A doboz tartalma
• R300 digitális rádió vevőkészülék• Használati útmutató• 3,5 mm-es sztereó audió vezeték• USB töltőkábel• AC/USB töltőadapter19

A készülék gombjai MODE Üzemmód kiválasztó gomb HANGERŐ + / Következő Lejátszás / Szünet / Automatikus hangolás / Következő HANGERŐ - / Előző

1. ébresztő SET Beállítás gomb

2. ébresztő SLEEP Időzített kikapcsolás

SNOOZE/ DIMMER Ébresztés elhalasztása / háttérvilágítás Kapcsoló

• A készüléket ne használja nedves vagy poros, illetve cigarettafüstös helyiségekben.

• Óvja akészüléket víztől és más folyadékoktól. Amennyiben akészülékre víz vagy más folyadék freccsen, akkor azt azonnal puha ruhával törölje le. A készüléket vízzel illetve vegyi anyagokkal ne tisztítsa. Akészülék felületét csak puha ruhával törölje meg.

• A készüléket ne használja napsütötte helyen, túl meleg vagy túl hideg környezetben.

• A tápfeszültség nem lehet 5 V-nál több.

• A készüléket óvja az ütésektől, leeséstől és egyéb mechanikus hatásoktól.

• A készüléket óvja meg erős mágneses terek hatásától.

• A készüléket ne szedje szét és ne próbálja meg javítani. Funkció gombok Gomb akészülék be- és kikapcsolásához. Akészülék bekapcsolásával akijelző háttérvilágítása is bekapcsol. Lejátszás / Szünet / Automatikus hangolás / Következő Akijelző mutatja aválasztott funkciót.

Ezzel a gombbal lehet be- és kikapcsolni az 1. ébresztést. Az ébresztés aktiválását az

mutatja. Bekapcsolt készüléknél nyomja meg és tartsa benyomva a

gombot az ébresztés beállításához. Akijelzőn az

ikon és az óra számjegye villog. A és a gombokkal állítsa be az ébresztés idejét, majd abeállítást aSET gomb megnyomásával hagyja jóvá. Ha egyetlen gombot sem nyom meg, akkor rövid idő múlva akészülék automatikusan normál megjelenítésbe kapcsol át.

A második ébresztést hasonló módon állítsa be. Tipp: Az ébresztő hang egy percig szól. Ha szeretné kikapcsolni, akkor nyomja meg az ébresztés gombját. SNOOZE/ DIMMER Háttérvilágítás beállítása. Három háttérvilágítás közül választhat: fényes, tompított és kikapcsolva. Agomb megnyomásával aktiválhatja atovábbalvás funkciót is. Ha az ébresztés ideje alatt megnyomja ezt agombot, akkor az ébresztőhang kikapcsol, majd 5 perc múlva kapcsol be ismét. A hangerő növeléséhez nyomja be és tartsa benyomva. Az LCD kijelző mutatja az aktuális hangerőt. Zene lejátszása során agomb megnyomásával akövetkező számra ugorhat, óra beállításakor aszám növelését szolgálja.20

A hangerő csökkentéséhez nyomja be és tartsa benyomva. Az LCD kijelző mutatja az aktuális hangerőt. Zene lejátszása során a gomb megnyomásával az előző számra ugorhat, óra beállításakor aszám csökkentését szolgálja. SET Idő megjelenítése, naptár beállítása. Naptár beállítása: Nyomja meg és tartsa benyomva aSET gombot anaptár beállításához. Az év számjegy villog. A és a gombok segítségével válasszon helyi értéket, majd nyomja meg a SET gombot és a valamint a gombokkal állítsa be az aktuális év számát. Az előzőek szerint állítsa be ahónapot, napot, órát és percet, majd bármely gomb megnyomásával lépjen ki abeállításból. Idő megjelenítése: Amennyiben akijelzőn éppen nem látható apontos idő, akkor nyomja meg röviden aSET gombot. SLEEP Időzített kikapcsolás. Az időzített kikapcsolást akövetkező értékekre lehet beállítani: OFF, 15, 30, 45, 60, 75, 90, 120 perc. Az alapértelmezett beállítás az OFF (nincs időzített kikapcsolás). Zene lejátszása

1. Nyomja meg aMODE gombot, majd válasszon jelforrást: SD kártya, USB memória, AUX bemenet vagy

2. SD/USB: konnektorba dugjon zenét tartalmazó SD kártyát vagy USB memóriát. A

valamint a gombbal keresse meg alejátszandó számot, a és a gombok benyomásával állítsa be akívánt hangerőt. A gomb megnyomásával szüneteltetheti, majd újra elindíthatja alejátszást. Az SD kártya és az USB memória előnyt élveznek atöbbi jelforrással szemben, acsatlakoztatásuk után azonnal meg lehet kezdeni azenei felvételek lejátszását.

és a gombbal állítsa be ahangerőt.

4. FM (URH): A gomb benyomásával és benyomva tartásával indítsa el az automatikus állomáskeresést,

gomb jóváhagyásával állítsa le a keresést, majd a és a gombokkal hajtson végre nomhangolást. Tipp: FM és AUX üzemmódban aszünet funkció nem aktiválható. FM rádió hallgatása

1. A bekapcsoláshoz nyomja meg a MODE gombot és válassza az FM üzemmódot. A készülékhez mellékelt

vezeték 3,5 mm-es Jack csatlakozóját dugja a készülék hátulján az „AUX in” aljzatba. Az automatikus állomáskeresés indításához a gombot nyomja be és tartsa benyomva (3 másodpercnél hosszabb ideig).

2. A behangolt rádióadók közül a

és a gombokkal választhat.

3. A behangolt rádióadókat a készülék a következő automatikus állomáskeresésig tárolja.

PC / mobiltelefon üzemmód

1. Amennyiben szeretne zenét lejátszani külső készülékről (PC vagy mobiltelefon), akkor audió kábellel

(3,5 mm) kösse össze a készülékeket. A MODE gombot megnyomva kapcsolja a készüléket AUX üzemmódba. Tápfeszültség

1. A készüléket az USB konnektoron keresztül, vagy mikro ceruzaelemekről (AAA típus) lehet

tápfeszültséggel ellátni.21

Hiba Megoldás A rádió nem működik, az LCD kijelző nem világít Ellenőrizze le az elemek behelyezését. Ellenőrizze le atápvezeték megfelelő csatlakoztatását. Ellenőrizze le akészülék, illetve akijelző háttérvilágításának abekapcsolását. SD kártya/USB memória Ellenőrizze le, hogy átkapcsolta-e akészüléket lejátszás üzemmódba. Ellenőrizze le az SD kártya / USB memória csatlakoztatását. Ellenőrizze le, hogy tartalmaz-e az SD kártya / USB memória zenefájlokat. A rádió (FM) nem talált adót, vagy csak keveset. Ellenőrizze le, hogy akészüléket átkapcsolta-e FM (URH) üzemmódba. A készüléket az URH adók vételének megfelelően állította be? Elindította az állomáskeresést? Győződjön meg arról, hogy az adott helyen foghatók-e URH adók műsorai. Az AUX bemenetről akészülék nem játszik le. Ellenőrizze le, hogy akülső készüléket megfelelően csatlakoztatta-e a3,5mm-es audió kábellel.

Kategória Tétel Leírás Lejátszás Kompatibilis memóriakártya formátum SD kártya Memóriakártya maximális kapacitása A memóriakártya tárhelye nem lehet nagyobb 32GB-nál Audió formátumok MP3/WMA formátum, bármilyen átviteli sebességgel Kijelző Típus LCD kijelző Méret 65 × 40 mm Szín Fehér jelek kék háttéren, fehér LED háttérvilágítás Megjelenítés Információk az éppen játszott számról URH rádióvevő Frekvencia tartomány 87 – 108 MHz Állomás-memória 30 Antenna Nagy érzékenységű külső antenna Hangolás Automatikus / kézi Audió rendszer Sound Track 2.0 Hangszórók Szélessávú hangszóró, mágneses árnyékolással Hangszórók száma 2 db kétcolos hangszóró Teljesítmény 2 × 3 W Frekvencia jellemző 100 Hz ~ 20 KHz Érzékenység 600 mV Impedancia 4 ohm Hangminőség javítás SRS WOW és Microsoft e ektusok22

Kategória Tétel Leírás Speci káció AUX audió bemenet Jack 3,5 mm standard csatlakozó Tápfeszültség DC 5 V, 1 A(3,5 konnektor) Elemek 4 db AAA (1,5 V) Méret (szé × ma × mé) 230 ×77 ×156 mm Üzemi hőmérséklet -5 és +40 °C között HULLADÉKFELHASZNÁLÁS ÉS MEGSEMMISÍTÉS A csomagolópapírt és hullámpapírt adja le hulladékgyűjtő telepen. Csomagolófólia, PE zacskók, műanyag alkatrészek – műanyaggyűjtő szelektív hulladéktároló edénybe. ÉLETTARTAM LEJÁRTÁT KÖVETŐ MEGSEMMISÍTÉS Használt elektromos és elektronikus készülékek megsemmisítése (érvényes az EU tagállamokban és számos szelektív hulladékgyűjtést végző európai országban) Ez a terméken vagy csomagolásán található jelzés azt mutatja, hogy a terméket tilos standard háztartási hulladékként megsemmisíteni. A terméket elektromos és elektronikus berendezések újrahasznosítására szakosodott hulladékgyűjtő telepen adja le. A termék helyes megsemmisítésével megelőzi, hogy káros hatást fejtsen ki az emberi egészségre és környezetünkre. Az anyagok újrahasznosítása kíméli a természetes forrásainkat. A termék újrahasznosításával kapcsolatosan bővebb információkat a helyi önkormányzattól, aháztartási hulladékot feldolgozó szervezettől, vagy a termék forgalmazójától kérhet. Ez a termék megfelel a kisfeszültségű berendezések biztonságára és az elektromágneses kompatibilitásra vonatkozó EU irányelveknek. A készülék használati útmutatója a www.ecg-electro.eu oldalon található. A szöveg és a műszaki paraméterek megváltoztatásának a joga fenntartva. 08/05DE TRAGBARES RADIO
