BEDIENUNGSANLEITUNG R 300 U ECG

TRAGBARES RADIO BEDIENUNGSANLEITUNG

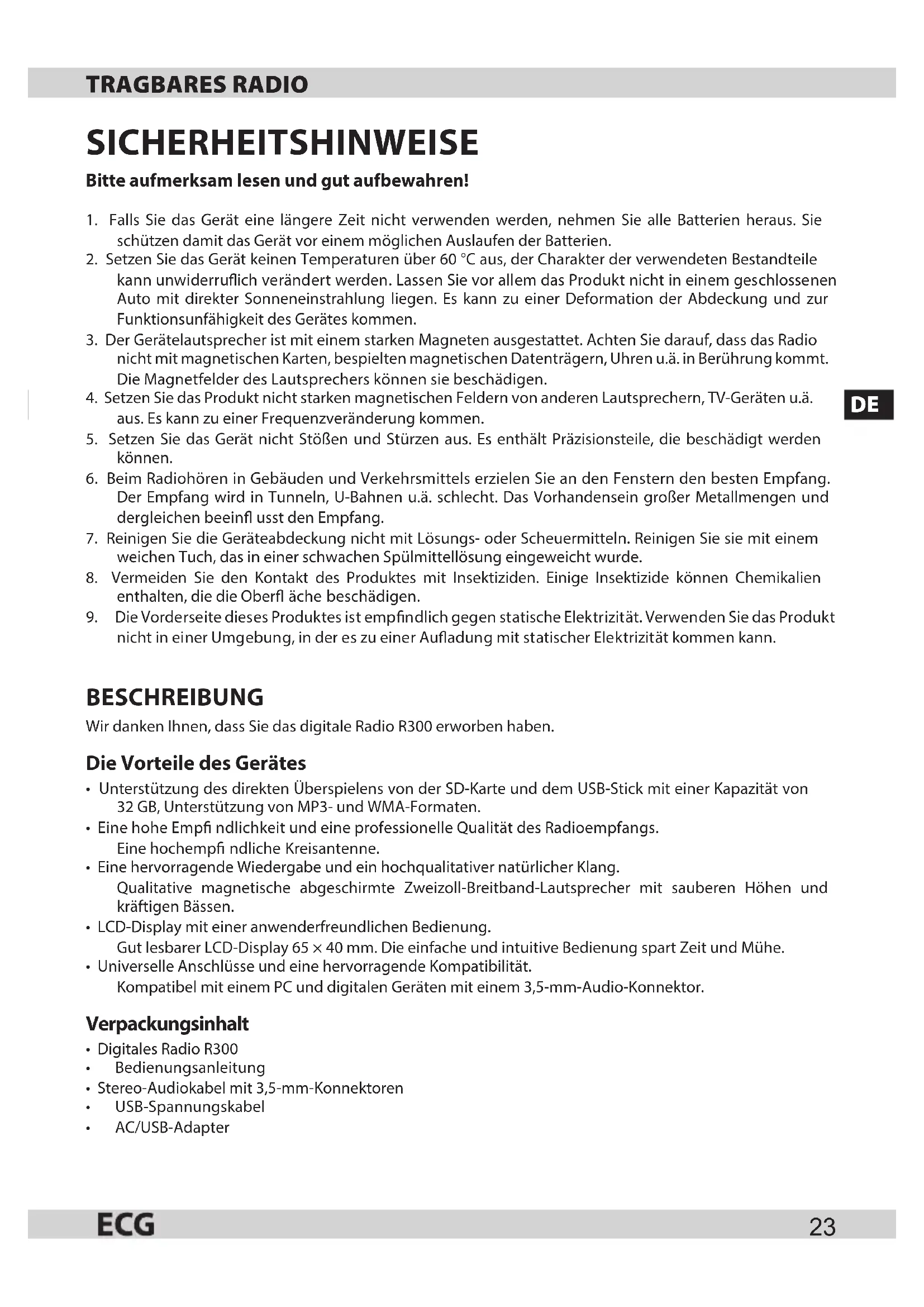

SICHERHEITSHINWEISE Bitte aufmerksam lesen und gut aufbewahren! 1. Falls Sie das Gerät eine längere Zeit nicht verwenden werden, nehmen Sie alle Batterien heraus. Sie schützen damit das Gerät vor einem möglichen Auslaufen der Batterien.2. Setzen Sie das Gerät keinen Temperaturen über 60 °C aus, der Charakter der verwendeten Bestandteile kann unwiderru ich verändert werden. Lassen Sie vor allem das Produkt nicht in einem geschlossenen Auto mit direkter Sonneneinstrahlung liegen. Es kann zu einer Deformation der Abdeckung und zur Funktionsunfähigkeit des Gerätes kommen.3. Der Gerätelautsprecher ist mit einem starken Magneten ausgestattet. Achten Sie darauf, dass das Radio nicht mit magnetischen Karten, bespielten magnetischen Datenträgern, Uhren u.ä. in Berührung kommt. Die Magnetfelder des Lautsprechers können sie beschädigen.4. Setzen Sie das Produkt nicht starken magnetischen Feldern von anderen Lautsprechern, TV-Geräten u.ä. aus. Es kann zu einer Frequenzveränderung kommen.5. Setzen Sie das Gerät nicht Stößen und Stürzen aus. Es enthält Präzisionsteile, die beschädigt werden können.6. Beim Radiohören in Gebäuden und Verkehrsmittels erzielen Sie an den Fenstern den besten Empfang. Der Empfang wird in Tunneln, U-Bahnen u.ä. schlecht. Das Vorhandensein großer Metallmengen und dergleichen beein usst den Empfang.7. Reinigen Sie die Geräteabdeckung nicht mit Lösungs- oder Scheuermitteln. Reinigen Sie sie mit einem weichen Tuch, das in einer schwachen Spülmittellösung eingeweicht wurde.8. Vermeiden Sie den Kontakt des Produktes mit Insektiziden. Einige Insektizide können Chemikalien enthalten, die die Ober äche beschädigen.

9. Die Vorderseite dieses Produktes ist emp ndlich gegen statische Elektrizität. Verwenden Sie das Produkt

nicht in einer Umgebung, in der es zu einer Au adung mit statischer Elektrizität kommen kann. BESCHREIBUNG Wir danken Ihnen, dass Sie das digitale Radio R300 erworben haben. Die Vorteile des Gerätes

• Unterstützung des direkten Überspielens von der SD-Karte und dem USB-Stick mit einer Kapazität von 32 GB, Unterstützung von MP3- und WMA-Formaten.• Eine hohe Emp ndlichkeit und eine professionelle Qualität des Radioempfangs.Eine hochemp ndliche Kreisantenne.• Eine hervorragende Wiedergabe und ein hochqualitativer natürlicher Klang.Qualitative magnetische abgeschirmte Zweizoll-Breitband-Lautsprecher mit sauberen Höhen und kräftigen Bässen.• LCD-Display mit einer anwenderfreundlichen Bedienung.Gut lesbarer LCD-Display 65 × 40 mm. Die einfache und intuitive Bedienung spart Zeit und Mühe.• Universelle Anschlüsse und eine hervorragende Kompatibilität.Kompatibel mit einem PC und digitalen Geräten mit einem 3,5-mm-Audio-Konnektor. Verpackungsinhalt
• Digitales Radio R300• Bedienungsanleitung• Stereo-Audiokabel mit 3,5-mm-Konnektoren• USB-Spannungskabel• AC/USB-Adapter24

Aufschrift auf den Gerätetasten MODE Wahlmodus-Taste LAUTSTÄRKE + / Nächstes Wiedergabe/Pause/Automatik- Tuning/Nächstes LAUTSTÄRKE -/Vorheriges

Wecker 2 SLEEP Timer OFF SNOOZE/ DIMMER Beleuchtungskontrolle/ Weckverlegung O -Taste

ANWEISUNGEN ZUR VERWENDUNG

• Verwenden Sie das Gerät nicht in ungeeigneten Räumen, beispielsweise im Feuchten oder in staubigen oder verrauchten Räumen.

• Schützen Sie das Gerät vor Wasser und anderen Flüssigkeiten. Falls das Gerät mit Wasser bespritzt wird oder mit anderen Flüssigkeiten, trocknen Sie es mit einem weichen Tuch. Reinigen Sie es nicht mit Wasser oder chemischen Mitteln. Reinigen Sie die Geräteober äche nur mit einem weichen Tuch.

• Verwenden Sie das Gerät nicht an Plätzen mit direkter Sonneneinstrahlung oder an zu heißen oder zu kühlen Plätzen.

• Die Spannung der angeschlossenen Stromquelle darf nicht 5 V überschreiten.

• Schützen Sie das Gerät vor Erschütterungen und Stürzen sowie vor der Einwirkung durch mechanischen Druck.

• Schützen Sie das Gerät vor starken Magnetfeldern.

• Zerlegen Sie das Gerät nicht und reparieren Sie es nicht. Tastenfunktionen Durch einen Druck auf diese Gerätetaste schalten Sie das Gerät an und aus. Zusammen mit dem angeschalteten Gerät wird auch die Displaybeleuchtung angeschaltet. Wiedergabe/Pause/Automatik-Tuning/Folgendes. Auf dem LCD-Display erscheint die entsprechende Anzeige.

Durch einen Druck auf diese Taste schalten Sie den Wecker 1 an oder aus. Das Anschalten des Weckers zeigt das Symbol

an. Beim Anschalten des Gerätes wechseln Sie beim Halten der Taste

in den Zeiteinstellungsmodus für das Wecken. Auf dem LCD-Display blinkt das Symbol

und die Stundenangabe. Durch einen Druck auf die Tasten und stellen Sie die Zeit ein. Durch einen Druck auf die Taste SET verlassen Sie den Einstellungsmodus. Bei einer längeren Inaktivität wird der Einstellungsmodus automatisch verlassen.

Den zweiten Wecker bedienen Sie auf die gleiche Art und Weise. Tipp: Der Wecker klingelt für die Dauer von einer Minute. Falls Sie ihn ausschalten möchten, drücken Sie die Weckertaste. SNOOZE/ DIMMER Bedienung der Beleuchtung. Es stehen drei Beleuchtungsstufen zur Verfügung (hell/ gedämpft/ausgeschaltet). Durch das Drücken dieser Taste können Sie das Wecken verlegen. Falls Sie diese Taste drücken während der Wecker klingelt, schaltet sich der Wecker aus und startet wieder in 5 Minuten erneut.25

Drücken und halten Sie die Taste zur Erhöhung der Lautstärke. Auf dem LCD-Display wird die aktuelle Lautstärke angezeigt. Bei der Musikwiedergabe überspringen Sie durch einen Druck auf einen weiteren Titel. Bei der Uhreinstellung erhöhen Sie den eingestellten Wert. Drücken und halten Sie die Taste zur Senkung der Lautstärke. Auf dem LCD-Display wird die aktuelle Lautstärke angezeigt. Bei der Musikwiedergabe überspringen Sie durch einen Druck auf einen vorherigen Titel. Bei der Uhreinstellung senken Sie den eingestellten Wert. SET Zeitanzeige und Kalendereinstellungen. Kalendereinstellungen: Durch das Drücken und Halten der Taste SET gelangen Sie in den Einstellungsmodus des Kalenders. Es blinken die Jahreszi ern. Mithilfe von und wählen Sie die Zi er aus, drücken erneut SET und mithilfe von und stellen Sie die gewünschten Werte ein. Auf die gleiche Art und Weise stellen Sie den Tag, die Stunde und die Minuten ein. Durch einen Druck auf eine beliebige Taste verlassen Sie den Einstellungsmodus. Zeitanzeige: Falls auf dem LCD-Display aktuell keine Uhr angezeigt wird, können Sie die aktuelle Zeit durch einen Druck auf die Taste SETfeststellen. SLEEP Timer bis zum Ausschalten. Der Timer lässt sich auf die folgenden Werte einstellen: OFF, 15, 30, 45, 60, 75, 90, 120 Minuten. Die Werkseinstellungen sind OFF (der Timer ist inaktiv). Musik Wiedergabe

1. Durch einen Druck auf die Taste MODE wählen Sie eine von den vier Wiedergabequellen aus: SD-Karte,

USB-Disk, AUX-Eingang oder FM-Radio.

2. SD/USB: Schließen Sie die SD-Karte oder die USB-Disk an, auf der die Musik gespeichert ist. Durch einen

Druck auf die Tasten und wählen Sie den Titel aus. Durch das Halten der Tasten und stellen Sie die Lautstärke ein. Durch einen Druck auf die Taste können Sie die Wiedergabe anhalten und erneut starten. Die SD-Karte und die USB-Disk haben Vorrang vor den anderen Wiedergabequellen. Sie lassen sich beliebig anschließen. Die Wiedergabe startet sofort.

3. AUX: Durch einen Druck auf die Tasten

und stellen Sie die Lautstärke ein.

4. FM: Durch das Drücken und Halten der Taste starten Sie die automatische Stationssuche. Durch

einen kurzen Druck auf die Taste wählen Sie die Station aus. Mithilfe von und führen Sie das Feintuning durch. Tipp: Im FM- und AUX-Modus steht die Pause-Funktion nicht zur Verfügung. Radioempfang (FM)

1. Aktivierung mit Hilfe der Taste MODE durchführen, anschließend FM-Modus auswählen. Mitgeliefertes

Kabel (3,5 mm Jack) mit AUX-In auf der Rückseite des Gerätes verbinden. Nachdem die automatische Abstimmung beginnt, Taste für mehr als 3 Sekunden gedrückt halten.

2. Sie können zwischen den abgestimmten Sender mit Hilfe der Tasten

3. Die abgestimmten Sender bleiben bis zur nächsten automatischen Abstimmung gespeichert.

PC-Modus/Mobiltelefon-Modus

1. Falls Sie Musik von einem externen Gerät überspielen möchten, schließen Sie das externe Gerät sowie

das Gerät mit dem beigefügten Audiokabel mit den 3,5-mm-Konnektoren an. Mit der Taste MODE wechseln Sie in den AUX-Modus. Netzspannung

1. Das Gerät lässt sich mithilfe eines USB-Konnektors oder einer AAA-Batterie betreiben.26

PROBLEMBESEITIGUNG Störungen Lösung Radio funktioniert nicht, LCD-Display leuchtet nicht Kontrollieren Sie, ob die Batterien richtig eingelegt sind. Kontrollieren Sie, ob die Stromversorgung richtig angeschlossen ist. Kontrollieren Sie, ob das Gerät angeschaltet und nicht die Displaybeleuchtung ausgeschaltet ist. SD-Karte/USB-Disk Kontrollieren Sie, ob das Gerät sich im Musikwiedergabe-Modus be ndet. Kontrollieren Sie, ob die SD-Karte richtig eingelegt oder die USB-Disk angeschlossen ist. Kontrollieren Sie, ob auf der SD-Karte oder der USB-Disk Titel im MP3-Format gespeichert sind. FM-Radio fand keine oder nur wenige Sendestationen Achten Sie darauf, dass sich das Gerät im FM-Radio-Modus be ndet. Achten Sie darauf, dass Sie das Gerät in Übereinstimmung mit den Anweisungen für den FM-Radioempfang verwenden. Achten Sie darauf, dass sich innerhalb der Reichweite des Radios FM-Radiostationen be nden. Kein Ton aus dem AUX-Eingang Achten Sie darauf, dass das externe Gerät ordnungsgemäß an dieses Gerät mithilfe des Audiokabels mit den 3,5-mm-Konnektoren angeschlossen ist. TECHNISCHE ANGABEN Kategorien Angabe BESCHREIBUNG Tonwiedergabe Kompatible Speicherkarte SD-Karte Max. Kapazität der Speicherkarte Es lassen sich Karten mit einer Kapazität, die 32 GB nicht überschreiten, verwenden Audioformat Musik im MP3-Format/WMA-Format aller laufenden Bitrates Display Typ LCD-Display Größe 65 × 40 mm Farbe Weiß auf blauem Hintergrund, weiße LED-Beleuchtung Anzeige Information über die wiedergegebene Musik FM-Radio Frequenzbereich 87–108 MHz Anzahl Vorwahlen 30 Antenne Hochemp ndliche externe Antenne Tuning Automatisch/halbautomatisch27

Kategorien Angabe BESCHREIBUNG Audiosystem Soundtrack 2.0 Lautsprechersystem Breitbandlautsprecher, magnetische Abschirmung Lautsprechereinheiten 2 × 2”-Lautsprecher Leistung 2 × 3 W Frequenzeigenschaften 100 Hz ~ 20 kHz Emp ndlichkeit 600 mV Impedanz 4 Ohm Tonqualitätsverbesserung SRS WOW und Microsoft-E ekte Spezi kation Audio-AUX-Eingang Standardkonnektor Jack 3.5 mm Netzspannung DC 5 V, 1 A (3,5 Konnektor) Alkalibatterien 4 ×AAA (1,5 V) Maße (B × H × T) 230 ×77 ×156 mm Betriebstemperatur -5 ~ +40 °C

VERWENDUNG UND ENTSORGUNG DER VERPACKUNG

Verpackungspapier und Wellpappe – zum Altpapier geben. Verpackungsfolie, PET-Beutel, Plastikteile – in den Sammelcontainer für Plastik. ENTSORGUNG DES PRODUKTES NACH ABLAUF DER LEBENSDAUER Die Entsorgung der verwendeten elektrischen und elektronischen Geräte (gültig in den Mitgliedsländern der EU und weiteren europäischen Ländern mit dem eingeführten System der Abfalltrennung) Das abgebildete Symbol auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt nicht als Hausmüll abgegeben werden soll. Das Produkt geben Sie an einem Ort ab, der für das Recycling von elektrischen und elektronischen Geräten bestimmt ist. Die richtige Entsorgung des Produktes schützt Sie vor negativen Ein üssen auf die menschliche Gesundheit und des Lebensraumes. Das Recycling des Materials trägt zum Schutz der Naturressourcen bei. Mehr Informationen über das Recycling dieses Produktes gibt Ihnen die Kommunalbehörde, Organisationen für die Bearbeitung von Hausabfall oder die Verkaufsstelle, in der Sie das Produkt erworben haben. Dieses Produkt erfüllt die Anforderung der EU-Richtlinien über elektromagnetische Kompatibilität und elektrische Sicherheit. Bedienungsanleitung s. www.ecg-electro.eu. Eine Änderung des Textes und der technischen Parameter vorbehalten. 08/05GB PORTABLE RADIO

Distributor für DE: K+B E-Tech GmbH & Co. KG Barbaraweg 2, DE-93413 Cham Bei Beschwerden rufen Sie die Telefonnummer 09971/4000-6080 an. (Mo – Fr 9:00 – 16:00)
