KASUTUSJUHEND R 300 U ECG

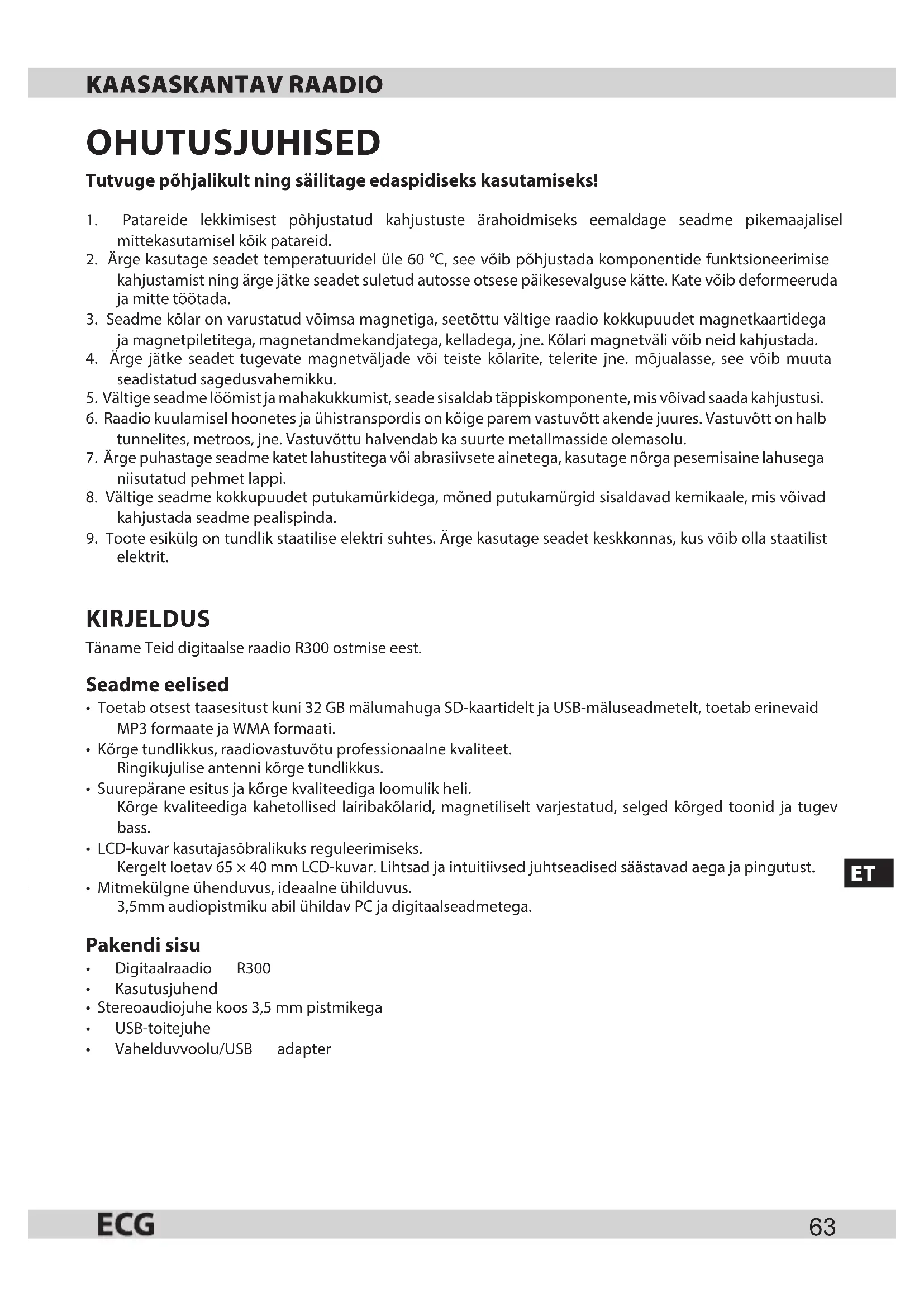

OHUTUSJUHISED Tutvuge põhjalikult ning säilitage edaspidiseks kasutamiseks! 1. Patareide lekkimisest põhjustatud kahjustuste ärahoidmiseks eemaldage seadme pikemaajalisel mittekasutamisel kõik patareid.2. Ärge kasutage seadet temperatuuridel üle 60 °C, see võib põhjustada komponentide funktsioneerimise kahjustamist ning ärge jätke seadet suletud autosse otsese päikesevalguse kätte. Kate võib deformeeruda ja mitte töötada.3. Seadme kõlar on varustatud võimsa magnetiga, seetõttu vältige raadio kokkupuudet magnetkaartidega ja magnetpiletitega, magnetandmekandjatega, kelladega, jne. Kõlari magnetväli võib neid kahjustada.4. Ärge jätke seadet tugevate magnetväljade või teiste kõlarite, telerite jne. mõjualasse, see võib muuta seadistatud sagedusvahemikku.5. Vältige seadme löömist ja mahakukkumist, seade sisaldab täppiskomponente, mis võivad saada kahjustusi.6. Raadio kuulamisel hoonetes ja ühistranspordis on kõige parem vastuvõtt akende juures. Vastuvõtt on halb tunnelites, metroos, jne. Vastuvõttu halvendab ka suurte metallmasside olemasolu.7. Ärge puhastage seadme katet lahustitega või abrasiivsete ainetega, kasutage nõrga pesemisaine lahusega niisutatud pehmet lappi.8. Vältige seadme kokkupuudet putukamürkidega, mõned putukamürgid sisaldavad kemikaale, mis võivad kahjustada seadme pealispinda.9. Toote esikülg on tundlik staatilise elektri suhtes. Ärge kasutage seadet keskkonnas, kus võib olla staatilist elektrit. KIRJELDUS Täname Teid digitaalse raadio R300 ostmise eest. Seadme eelised

• Toetab otsest taasesitust kuni 32 GB mälumahuga SD-kaartidelt ja USB-mäluseadmetelt, toetab erinevaid MP3 formaate ja WMA formaati.• Kõrge tundlikkus, raadiovastuvõtu professionaalne kvaliteet.Ringikujulise antenni kõrge tundlikkus.• Suurepärane esitus ja kõrge kvaliteediga loomulik heli.Kõrge kvaliteediga kahetollised lairibakõlarid, magnetiliselt varjestatud, selged kõrged toonid ja tugev bass.• LCD-kuvar kasutajasõbralikuks reguleerimiseks.Kergelt loetav 65 × 40 mm LCD-kuvar. Lihtsad ja intuitiivsed juhtseadised säästavad aega ja pingutust.• Mitmekülgne ühenduvus, ideaalne ühilduvus.3,5mm audiopistmiku abil ühildav PC ja digitaalseadmetega. Pakendi sisu
• Digitaalraadio R300• Kasutusjuhend• Stereoaudiojuhe koos 3,5 mm pistmikega• USB-toitejuhe• Vahelduvvoolu/USB adapter64

Seadme nuppude kirjeldus REŽIIM Režiimi valikunupp HELITUGEVUS +/Järgmine Mängi/Paus/Automaatne häälestus/ Järgmine HELITUGEVUS - /Eelmine

Äratus 2 UINAK Aegrelee välja lülitatud TUKASTUS/ HÄMARDUS Taustavalguse reguleerimine/ tukastus Lüliti JUHISED

• Ärge kasutage seadet ebasobivates keskkondades, nagu näiteks niisketes, tolmustes või suitsustes kohtades.

• Kaitske vee ja muude vedelike eest. Kui seadmele sattuvad vee või muude vedelike pritsmed, siis pühkige need ära pehme rätikuga. Ärge puhastage veega või kemikaalidega. Puhastage seadme pealispinda ainult pehme lapiga.

• Ärge kasutage seadet otseses päikesevalguse käes või väga kuumades või väga külmades kohtades.

• Ühendatud toiteallika pinge ei tohi ületada 5 V.

• Kaitske seadet löökide ja mahakukkumise eest ja mehaanilise surve eest.

• Kaitske seadet tugevate magnetväljade eest.

• Ärge võtke seadet lahti ning ärge ehitage seda ümber. Nuppude funktsioonid Seadme sisse või välja lülitamiseks vajutage seda nuppu. Kui seade on sisse lülitatud, siis on kuvari taustavalgustus samuti sisse lülitatud. Mängi/Paus/Automaatne häälestus/Järgmine. LCD-kuvarile ilmub vastav pilt.

1. äratuskella sisse või välja lülitamiseks vajutage seda nuppu. See ikoon

näitab, et äratus on sisse lülitatud. Kui seade on sisse lülitatud, siis äratuskella režiimi sisselülitamiseks vajutage ja hoidke

ikoon ja aeg. Aja seadistamiseks vajutage ja nuppusid ning seadistusrežiimist väljumiseks vajutage SET. Pärast pikemaajalist mittekasutamist muutub režiim automaatselt.

Seadistage teine äratuskell samal viisil. Nõuanne: Äratuskella helisignaal töötab ühe minuti jooksul. Väljalülitamiseks vajutage äratuskella nuppu. TUKASTUS/ HÄMARDUS Taustavalguse reguleerimine. Taustavalgustuse reguleerimiseks on kolm taset (ere/ hämardatud/väljas). Äratuse edasilükkamiseks vajutage seda nuppu. Kui vajutate seda nuppu äratuskella helisignaali töötamise ajal, siis lülitub helisignaal välja ja käivitub uuesti 5 minuti pärast. Helitugevuse suurendamiseks vajutage ja hoidke allavajutatud asendis. Hetke helitugevuse taset näidatakse kuvaril. Vajutage seda taasesituse ajal järgmisele laulule üleminekuks, vajutage seda aja seadistamise ajal seadistatud aja suurendamiseks.65

Helitugevuse vähendamiseks vajutage ja hoidke allavajutatud asendis. Hetke helitugevuse taset näidatakse kuvaril. Vajutage seda taasesituse ajal eelmisele laulule tagasiliikumiseks, vajutage seda aja seadistamise ajal seadistatud aja vähendamiseks. SEADISTA- MINE Aja kuvamise ja kalendri seadistamine. Kalendri seadistamine: Kalendri seadistusrežiimi sisenemiseks vajutage ja hoidke allavajutatud asendis SET nuppu. Aasta numbrid hakkavad vilkuma. Numbri valimiseks kasutage ja nuppusid, vajutage uuesti SET ning kasutades ja nuppusid seadistage soovitud number. Seadistage samal viisil päev, tunnid ja minutid ning väljumiseks vajutage mistahes nuppu. Aja kuvar: Kui kuvar ei näita tunde, siis näete jooksvat aega vajutades lühiajaliselt SET nuppu. SLEEP Aegrelee on välja lülitatud. Aegrelee saab seadistada alljärgnevatele ajaintervallidele: VÄLJAS, 15, 30, 45, 60, 75, 90, 120 minutit. Vaikimisi seadistus on VÄLJAS (aegrelee on välja lülitatud). Muusika mängimine

1. Ühe neljast taasesituse allika valimiseks vajutage MODE: SD-kaart, USB-seade, AUX-sisend või FM-raadio.

2. SD/USB: Ühendage salvestatud muusikaga SD-kaart või USB-seade. Laulu valimiseks vajutage

nuppusid ja helitugevuse reguleerimiseks hoidke allavajutatud asendis ja nuppusid. Taasesituse peatamiseks ja taaskäivitamiseks saate kasutada nuppu. SD-kaart ja USB-seade on teiste allikatega võrreldes eelistatud seadmed, neid saate ühendada mistahes ajal ning käivitada taasesituse viivitamatult.

3. AUX: Helitugevuse seadistamiseks vajutage

4. FM: Automaatse häälestuse käivitamiseks vajutage ja hoidke allavajutatud asendis nuppu, raadiojaama

valimiseks vajutage lühiajaliselt nuppu ning selle täpseks häälestamiseks kasutage ja nuppusid. Nõuanne: FM ja AUX režiimides ei ole pausi funktsioon kasutatav. FM raadio vastuvõtt

1. Režiimi aktiveerimiseks vajutage MODE nuppu ja valige FM. Sisestage kaasasolev 3,5 mm pistik seadme

tagaosas asuvasse „AUX“ porti. Automaatse häälestuse käivitamiseks vajutage ning hoidke nuppu enam kui 3 sekundi jooksul allavajutatud asendis.

2. Häälestatud raadiojaamade vahel liikumiseks vajutage

3. Häälestatud jaamad jäävad seadme mälusse kuni järgmise automaatse häälestuseni.

PC/mobiiltelefoni režiim

1. Kui soovite muusikat kuulata välisseadmelt, siis ühendage välisseade kaasasoleva 3,5 mm pistmikuga

audiojuhtmega. AUX režiimi lülitamiseks vajutage MODE. Toide

1. Seadme saab ühendada toiteallikaga USB pistmiku abil või kasutada elektritoiteks patareisid (AAA suurus).

VEAOTSING Probleem Lahendus Raadio ei tööta, LCD-kuvar ei ole sisse lülitatud Kontrollige, kas patareid on sisestatud nõuetekohaselt. Kontrollige, kas ühendus toiteallikaga on nõuetekohane. Kontrollige, kas seade on sisse lülitatud või kas kuvari taustavalgustus on välja lülitatud. SD-kaart/USB-seade Kontrollige, kas seade on lülitatud taasesituse režiimi. Kontrollige, kas SD-kaart või USB-seade on nõuetekohaselt sisestatud. Kontrollige, kas SD-kaart või USB-seade sisaldab MP3 formaadis muusikafaile.66

Probleem Lahendus FM-vastuvõtja ei leia ühtegi raadiojaama või leiab ainult mõned raadiojaamad Veenduge, et seade on lülitatud FM-raadio režiimi. Veenduge, et kasutate seadet vastavalt FM-raadio juhistele. Veenduge, et asute FM-raadiojaamade levialas. AUX-väljundis ei ole heli Veenduge, et välisseade on nõuetekohaselt ühendatud kaasasoleva 3,5 mm pistmikuga audiojuhtmega. TEHNILISED ANDMED Kategooriad Element Kirjeldus Audio taasesitus Ühilduvad mälukaardid SD-kaardid Mälukaardi maksimaalne mälumaht Mitte üle 32 GB mälumahuga mälukaardid Audioformaat Tavaliste bitikiirustega MP3/WMA formaadis muusika Ekraan Tüüp LCD kuvar Suurus 65 × 40 mm Värvus Valge või sinine taust, valge LED-taustavalgustus Kuvar Mängitava muusika teave FM-raadio Sagedusala 87–108 MHz Eelseadistatud raadiojaamade arv 30 Antenn Kõrge tundlikkusega siseantenn Häälestamine Automaatne/poolautomaatne Audiosüsteem Sound Track 2,0 Kõlarisüsteem Lairiba kõlar, magnetvarjestus Kõlarid 2 × 2-tollised kõlarid Võimsus 2× 3 W Sageduse parameetrid 100 Hz ~ 20 kHz Tundlikkus 600 mV Näivtakistus 4 oomi Heli parandamine SRS WOW ja Microsofti efektid Spetsi katsioonid AUX audiosisend Standardne 3,5 mm pistikupesa Toide Alalisvool 5 V, 1 A (3,5 mm pistmik) Leelispatareid 4 ×AAA (1,5 V) Mõõdud (L × K × S) 230 × 77 × 156 mm Töötemperatuur -5 ~ +40 °C67

Pakkepaber ja lainepapp – viige jäätmejaama. Pakkekiled, PE kotid, plastist osad – visake plasti ringlussevõtu konteineritesse. TOOTE KASUTUSEST KÕRVALDAMINE TÖÖEA LÕPUS Elektri- ja elektroonikaseadmete kasutusest kõrvaldamine (kehtib EL-i liikmesriikides ja teistes Euroopa riikides, kus rakendatakse ringlussevõtusüsteemi) Näidatud sümbol tootel või pakett tähendab, et toodet ei tohiks käidelda nagu olmejäätmeid. Viige toode elektri-ja elektroonikaseadmetele ettenähtud ringlussevõtupunkti. Vältige võimalikke negatiivseid mõjusid inimese tervisele ja keskkonnale, tagades oma toote korraliku ringlussevõtu. Ringlussevõtt aitab säilitada loodusvarasid. Lisateavet selle toote ringlussevõtu kohta saate oma kohalikust omavalitsusest, olmejäätmete käitlemise ettevõttest või poest, kust te toote ostsite. See toode vastab Euroopa Liidu elektromagnetilise ühilduvuse ja elektriohutuse direktiivi nõuetele. Teksti ja tehniliste parameetrite muutmise õigused on reserveeritud. 08/05LT

Nimi ja mudel: Seerianumber: Müügi kuupäev:

1. Tootja pakub seadmele 24 kuu vältel garantiid, mis hakkab kehtima toote ostmise kuupäevast, kui järgnevad tingimused on täidetud. Garantii kehtib tootja poolt määratud perioodi jooksul. Kui tootel tehakse kindlaks tehasepoolne defekt või kui toode lakkab töötamast garantiiperioodi jooksul, siis kindlustab tootja seadme tasuta parandamise ja (või) osade vahetamise, juhul kui seadet on kasutatud kasutusjuhendis (kasutamise ja hoiustamise reeglid) toodud tingimustele vastavalt ja sellisel juhul ei leidu põhjuseid garantiiremont tagasi lükata.

Garantii ei kehti järgmistel tingimustel:

Vigade puhul, mis on tekkinud seadme valesti ühendamisest elektrisüsteemi või teistest elektrisüsteemi tõrgetest;

Vigade puhul, mis on tekkinud kemikaalidega kokkupuutel;

Seadme värvuse muutuse puhul (koltumine, määrdumine jne.);

Vigade puhul, mis on tekkinud seadme ühendamisel standardile mittevastavate elektri-, side- või muude kaablitega ja teiste väliste olude toimel (niiskuse või temperatuuri mõjul) või kui seadet on kasutatud valesti (puhastatud, kriimustatud või muud moodi mehaaniliselt vigastatud);

Vigade või defektide puhul, mis ilmusid transportimise käigus, kui transportijaks oli ostja;

Kui on tõestatud, et seadme sisule on proovitud ligi pääseda ja kui seadet on remontinud tootja poolt autoriseerimata isik;

Seadme konstruktsiooni või skeemi on muudetud (välja arvatud need, mida on kirjeldatud kasutusjuhendis);

Vigade puhul, mis on tekkinud väliste materjalide, ainete või loomade (nt putukate) sattumisel seadme sisse;

Vigade puhul, mis on tekkinud standardile mittevastavate materjalide või varuosade kasutamise tõttu;

Kui seadme mälus olev seerianumber on muudetud või seda ei saa kindlaks teha;

Kui seade vajab tavapärast hooldust, puhastamist (audio ja video seadmed, mehaanilised pordid jms.);

Kui koduseks kasutamiseks mõeldud seadet kasutatakse äriotstarbel, et teenida kasu tööstuslikes protsessides, mis ei kuulu seadme tegeliku otstarbe alla;

Kõigil juhtudel, kus viga on tekkinud selle pärast, et ostja ei järginud kasutusjuhendit, seadmele põhjustas kahju kolmas isik või vääramatu jõud;

Osadele, mida on mõjutanud loomulik kulumine, nt: lambid, filtrid, patareid, kõrvaklapid, mikrofonid, peakomplektid, puldid, välised akud, laadijad, kaablid, antennid, kaaned, mikrolaineahjude plaadid, grillid, nõud, vaakumpumbad, voolikud, torud, harjade otsikud, tolmukotid, pesuvee voolikud.

Garantii ei kehti osadele, mis on valmistatud plastikust, klaasist, kummist ja paberist, kaablite osadele, aksessuaaridele ja lühiajalistele osadele, nagu välised plastikosad, kaitsmed, tuled, patarei, rihmad, õhupuhastusfilter ja laagrid.

Seadet parandab inimene või ettevõte, kes ei olnud selleks müüja poolt autoriseeritud.

Seadet on kahjustatud ilmselgelt ja tahtlikult.

Kassatšekki või muud ostu tõendavat dokumenti ei esitata.

Garantiikaart on täidetud valesti või mittetäielikult. 5. Teeninduse töötaja on kohustatud läbiviidud tööd üles märkima. Parandustööd on spetsiaalsed tööd, mida tuleb avastatud defektide kõrvaldamiseks teha, neid eraldatakse osadest, mida parandamise käigus välja vahetatakse. Seadme installeerimise, mehaanilise või tehnilise ühendamise ega vooluvõrku ühendamise töid ei loeta parandustööde hulka. 6. Tootja ei vastuta õnnetuste eest, mis toovad kahju inimestele, loomadele või omandile, kui selle põhjustajaks on kasutajapoolne kasutusjuhendi eiramine või valesti tõlgendamine, seadme vale ühendamine või installeerimine, mida ei viinud läbi tootja poolt autoriseeritud isik. 7. Kui teeninduse töötaja kutsuti põhjendamatult ja ta tuli kohale, siis tuleb tehtud garantii alla mittekuuluvate tööde eest või tööajast väljaspool tehtud tööde eest maksta teeninduse ettevõtte hinnakirja alusel. 8. Kui seade või selle osa vahetatakse teeninduses või müüja poolt garantiiperioodil, siis sellele osale kehtib jätkuvalt garantii.

9. Garantii kehtib ainult Eesti Vabariigi territooriumilt ostetud seadmetele.

10. Seadmeid saab parandamiseks anda teenindusse või otse seadme müüjale.
