HASZNÁLATI ÚTMUTATÓ ST 5266 P STIGA

Gyalogvezetésu hómaro - HASZNÁLATI UTASITÁS

FIGYELEM! a gép használata elott olvassa el figyelmesen a jelen kézikonyvet.

4.3.1 Montáz držadel pák

Záruka se dale nevztahujé na:

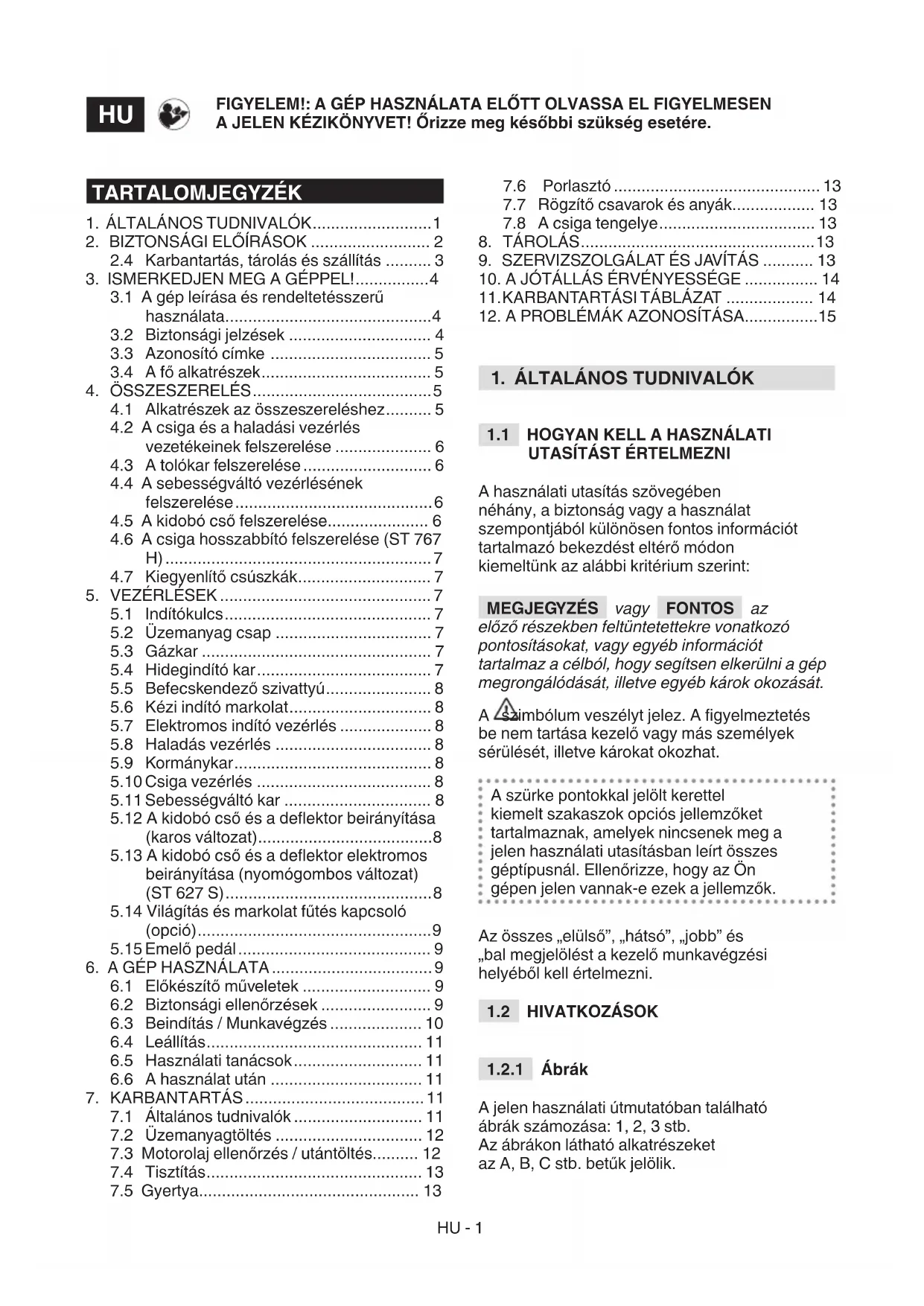

1. ALTALÁNOS TUDNIVALOK. 1
2. BIZTONSAGIELOIRASOK 2
   2.4 Karbantartas, tárolás és szállítás 3
   3.ISMERKEDJEN MEG A GEPPELI.4
   3.1 A gép leirasa és rendeltetésszeru hasznalata. 4
   3.2 Biztonsagi jelzések 4
   3.3 Azonosito cimke 5
   3.4 A fo alkatrészek 5
3. OsszESZERELEs 5
   4.1 Alkatreszek az osszeszereléshez.... 5
   4.2 A csiga és a haladási vezerlés
   vezetékeinek felszerelése 6
   4.3 A tolokar felszerelése 6
   4.4 A sebességváltó vezérlesének
   felszerelése 6
   4.5 A kidobó csö felszerelése 6
   4.6 A csiga hosszabbito felszerelése (ST 767 H)
   4.7 Kiegyenlito csuszkak 7
4. VEZERLESEK 7
   5.1 Inditokulcs 7
   5.2 Üzemanyag csap 7
   5.3 Gazkar 7
   5.4 Hidegindito kar 7
   5.5 Befecskendezó szivattyu 8
   5.6 Kézi indito markolat. 8
   5.7 Elektromos indito vezérles 8
   5.8 Haladas vezérles 8
   5.9 Kormánykar 8
   5.10 Csiga verzérles 8
   5.11 Sebessegvalto kar 8
   5.12 A kidobó cso és a deflektor beirányitása (karos valtozat). 8
   5.13 A kidobó csö és a deflektor elektramos beirányitása (nyomógombos valtozat) (ST 627 S). 8
   5.14 Vilagitás es markolat fütes kapcsoló (opció). 9
   5.15 Emeló pedal 9
   6.A GEP HASZNALATA. 9
   6.1 Elokesztomveletek 9
   6.2 Biztonsagi ellenorzesek 9
   6.3 Beinditas/Munkavegzés 10
   6.4 Leallitás 11
   6.5 Hasznalati tanacsok 11
   6.6 A hasznalat utan 11
5. KARBANTARTAS 11
   7.1 Altalanos tudnivalok 11
   7.2 Üzemanyagtoltes 12
   7.3Motorolaj ellenorzes/utantoltes. 12
   7.4 Tisztitas 13
   7.5 Gyertya 13

7.6 Porlasztó 13
7.7 Rögzító csavarok és anyák 13
7.8 A csiga tengelye 13

1. TÁROLÁS 13

2. SZERVIZSZOLGÁLAT ES JAVITÁS 13
   10.A JOTALLAS ERVENYESSEGE 14
   11.KARBANTARTASI TÁBLAZAT 14
   12.A PROBLEMAK AZONOSITASA. 15

1. ÁLTALÁNOS TUDNIVALOK

1.1 HOGYAN KELL A HASNZÁLATI UTASÍTÁST ÉRTELMEZNI

A hasznalatiutasitas szovegeben
nehany, a biztonsag vagy a hasznalat
szempontjaból különösen fontos informaciot
tartalmazó bekezdés térö gódon
kiemeltunk az alábbi kriterium szerint:

MEGJEGYZES vagy FONTOS az elozo részekben felttuntetettekre vonatkoz o三点itasokat, vagy egyeb informaciot tartalmaz a celból, hogy segitsen elkerulni a gep megrongalodasat, illetve egyeb károk okozásat.

A simbolum veszelyt jelez. A figyelmeztetes be nem tartasa kezel o vagy mas szemelyek serulését, illetve károkat okozhat.

A szürke pontokkal jelölt kerettel
kiemelt szakaszok opciós jellemzőket
tartalmaznak, amelyek nincsenek meg a
jelen használati utasításban leírt összes
geptipusnal. Ellenőrizze, hogy az On
gépen jelen vannak-e ezek a jellemzők.

Az osszes, elulso", hatso", jobb" es, bal megelolst a kezel munkavegzesi helyeboll kell ertelmezni.

1.2 HIVATKOZÁSOK

1.2.1 Abrak

A jelen hasznalati utmutatoban talalhato abrak szamozasa:1,2,3 stb.

Az abrakon lathato alkatrészeket az A, B, C stb. betuk jelolik.

A 2. abrán lathato C alkatrészre való
hivatkozas jelöse tehat: "Lásd a 2.C
abrát vagy egyszerüen "(2.C ábra)".
Az abrakCsak illusztraciok.A valós alkatrészek
eltérhetnek az abrón lathatóktól.

1.2.2 Cimek

A hasznalatiutasitasfejezetekre es szakaszokra oszlik.A2.1.Betanitas"c.szakasz a 2. Biztonsagi elorasok" c. fepezit alcime.A cimekre vagy szakaszokra valo hivatkozasokat a szamozott szak.illetve fej. roviditesek jelolik.Peldaul:2.fej."vagy2.1.szak."

2. BIZTONSÁGIE ELOÍRÁSOK

2.1 BETANITÁS

Olvassa el figyelmesen a jelen tásokat gép használá etött!

Ismerje meg a kezeloszerveket, es sajatitsa el e gep kezelését. Tanulja meg a motor gyors leallitását. A figyelmeztetesek és az utasítások be nem tartasa tuzesethez és/vagy sulyos serülsekhez gezethet. Örizzen meg minded figyelmeztetest és utmutatást, hogy a késöbbiekben is át tudja öket tekinteni.

• Tilos gyermekekrebizniagephasznalatat, illetve olyanszemelyre,aki nem ismeri a gep kezelésere vonatkozo utmutatasokat. A helyi torvenyek szabalyozhatjak a gep hasznalatahoz eloirt minimalis eletkort.
• Soha ne használa jagep, ha a kezeló fáradt vagy nem érzi jol magat, illetve ha gyógyszer, kábitoszer, alkohol vagy mas olyan szerek hatása alatt all, melyek reflexeit és figyelmét károsanbefolyasolják.
• Ne feledje, hogy a gép kezelöje vagy használoja feelös a más személyeket ért balesetakér és varatlan eseményekér, illetve azok tulajdonában keletkezó károkér. A felhasználo feelössége a munkaterület talajviszonyaiból eredő potenciális veszélyek felmérse, valamint a sajat és masok biztonsága garantálásához szükséges olvintézkedesek alkalmazása, kulönosen lejto vagy emelkedó, egyenetlen, csuszós vagyBizonytalan teruleteken.

2.2 ELOKESZITOMUVELETEK

Egyeni védofelszerelések

• Ne használja a homarôt megfelelo munkaruha nélkül.
• Viseljen megfelelo labbelit, melyBiztositja a csuszos feluleten valo biztonsagos jarast.
• Mindig viseljen védős szemüveget vagy ellenzőt a gép használata, karbantartása vagy javításasorán. A motor Hajtásu gépek muködésesorán idegen tárgyak repulhetnek a szembe.
• Viseljen fulvedot!

Munkaterület / Gép

Gondosan ellenorizzae a megtiszitandó teruletet es szükség eseten tavolitsa el a lathato idegen tárgyakat. Pédául a lábtörloket, szankókat, asztalokat, gezétékeket stb.
Mielott beinditana a motort, ellenorize, hogy ki van-e kapcsolva a MOZgo gépszerveket indito összes vezerlés.
- Allitsa be a csga vedoburkolatanak magassagat a kavicso s vagy koves feluletek tiszitatasahoz.
- A homarás megkezdésé elött varja meg, mig a motor és a gép alkalmazkodik a külso hómer sékletonsz.

Robbanómotorok: üzemanyag

• Figyelmeztétés: az üzemanyag tuzveszélyes. Korültekintöen kezelje!
• Mindig megfelelo tartalyban tárolja az uzemanyagot.
  A feltoltest vagy utantoltest kizarolag a szabadban vegezze, hasznaljon tolcsert es ekzben ne dohanyozzon.
• Elóször toltse fel a gépet, ésCsak ezután inditsa be a motort. Ne nyissaki az uzemanyag-tartály dugoját es netoltsön a tartályba uzemanyagot, amikora motor jár vagy ha meg meleg.
• Ha az üzemanyag kifolyt, ne inditsa el a motort, hanem távolítsa el gépet arról a teruletról, ahol ez tortént, és takarítsa fel azonnal a gépre vagy a talajra került üzemanyagot.
• A tanksapkát es az uzemanyag-tartály dugóját gondosan csavarja vissza a helyère.
• Kerülje az uzemanyagnak a ruházattal történő érintkezését, és ha ez megis megtörtent volna, öltözzön at, mielott a motort elinditana.

2.3 HASZNÁLAT KÖZBEN

Munkaterület

• Kerülje a grep hasznalatat robbanásveszelynek kitett helyeken, gyulékony folyadékok, gáz vagy por jelenlête eseten. Az elektramos érintkeşerek vagy mechanikus surlódások

szikrakat képezhetnek, melyek lángra lobbanthatják a port vagy a gozoket.

• A motor ne muködtesse zárt terben, mivel veszélyes mennyiségü szénmonoxid kerülhet a levegöbe. Az inditasi muveleteket szabadban, vagy jol szellőo helyen kell vegezni! Soha ne feledje, hogy a motor kipufogóza mérgezö!
• Kizárolag nappal vagy jo világítás és megfelelo látasi viszonyok mellett dolgozzon.
  Tartson távol a munkavégzés területétól más személyeket, gyermekeket, állatokat. A gyermekekre egy.masik felnöttnek kell felügyelnie.
  Kulönosen ügyeljen, amikor a gépet kavicsos talajon, jardán vagy uton hasznalja. Ügyeljen a rejtett veszelyekre.
• Amikor a gépet kozut mellett használja, ügyeljen a jarmuforgalomra.

A helyes viselkedésre vonatkozó figyelmeztetések

• Ne irányitsa a kidobó csövet széilirannyal szembe, vagy mászemélyek, allatok, jarmüvek, lakhelyek, illetve minded egyeb felé, amely kart szenvedhet a hétol, vagy a hóban rejlo más tárgyaktól. Ne engedje, hogy masok a gep elott tartózkodjanak.
• Soha ne használja a homarót kerités, gépkocsi, ablak, üvegalak, stb. mellett, ha nem allitotta be helyesen a kidobó cső deflektorát.
• Ne kölitetse kezét, lábát aforgó részekhez. Tartózkodjon mindig megfelelo távolságra a hókidobó csö nyilásatól. Tartsa mindig tisztan a kidobót.
  Ha a homaró idegen tárgyba utkzik vagy rendellenesen vibrál, álltsa le a motort, vegye ki az inditokulcsot, varjon, mig a mozgo géprészek leallnak, és vizsgálja meg figyelmesen a gépet, hogy nem szenvedett-e károsodást. Rendszerint a vibrálas problémat jelez. Javitsa ki az esetleges hibákat a gép használata elott!
  Mielott eltavolodna a geptol, kapcsolka ki az osszes vezerlest es vegye ki a gyujtokulcsot a gepbol.
  A tisztlatas, javitas, ellenorzs vagy beallitas eslott allitsa le a motort, vegye ki az inditokulcsot es varjon, mig a MOZgo gepreszek leallnak (kiveve, ha az utmutatasok maskepp rendelkeznek). Bontsa a villanymotor gezetekeinek csatlakozasat. (Opció)
• Ne érjen a motornak a hasznalat során felforósó részeihez. Egési sérules veszélye.

• Ne használa j a gépet nagy sebességgel csuszós talajon. Legyen ovatos, amikor hártramenetben halad. Nézzen hátra és győzódjön meg az akadályok hiányáról a hártramenet elott és közben.
  Kapcsolja ki a csiigat a gep athelyeze sesoran vagy amikor hasznalaton kivul van.

• Mindig ügyeljen egyensúlyára és tartsa erősen a tolókat. Soha ne fusson, hanem gyalogoljon.

Hasznalati korlatozask

• Ne használjá a gépet lejtön keresztirányban. Mindig felülröl lefelé, majd lentrol felfelé haladjon. Legyen ovatos, amikor lejtön irányt valt. Kerülje a meredek lejtőket.
• Ne használja a gépet, ha a védőszerkezetek nem megfeleloek vagy ha a biztonságieszközok nincsenek helyesen felszerelve.
• Ne módosítsa és ne kapcsolja ki a biztonsági rendszereket.
• Ne valtoztasson a motor beallitásain, ne porgesse tól. Ha a motor tól magas fordulatszámon muködik, a személyi sérules kockázata nagyobb.
• Ne terhelje tuli a gépet azzal, hogy tuli nagy sebességen muködteti.
• Ne illessze be a kezét a kidobóba vagy a csiigába, ha elözǒleg nem allitotta le a motort és nem vette ki az inditókulcsot.

2.4 KARBANTARTÁS, TÁROLÁS ES SZÁLLITÁS

A gépBiztonságanak érdekébenvegezee el a gép rendszeres karbantartásat es gondoskodjon megfelelo tárolásárol.

A meghibásodott vagy sérült alkatrészeket ne javitsa, hanem cserélje ki. Csak eredeti cserealkrészeket használjon: a nem eredeti illetve helytelenül felszerelt cserealkrészek használata veszélyeztetheti a gép biztonságát, balesetet vagy személyi séruléseket okozhat, továbbá felmenti a gyartó t a mindennemu kõtelezettseg és felelosség alól.

Karbantartás

• Amennyiben a tankot le kell uritenie, ezt hideg motor mellett és a szabadban végezze.
  A tuzveszely csokkentese celjabol rendszeresen ellenorizze, hogy nincs-e olaj- vagy uzemanyag-szivargas.

Tárolás

• Ne hagyjon uzemanyagot a tartalyban, ha a gépet oyan helyiségben tárolja, ahol az uzemanyag goze erintkezhet nyilt lánggal, szikrával vagy egyeb hóforrásokkal.
• Hagyja kihulni a motort, mielott zart helyiségben raktarozza a homarot.
• Mindig tartsa be a hasznalati utmutato elóirásait a fontos tudnivalókkal kapcsolatban, amikor a homaró huzamosabb ideig tárolja.

Szallitas

• Amennyiben a gépet teherautoval vagy utanfutoval kell szallitani,

hasznaljon megfelelo teherbirasu, szelessegu es hosszusagru rampat.

• A gépet alló motorral és megfelelo számú személy alkalmazával tolja a szállito eszközre.
• Szällítás közben zárja el az üzemanyag csapot (ha van) és megfeleloen, kõtelekkel vagy lancokkal rogzítse a gépet a szällíto jarmühöz.

2.5 KÖRNYEZETVEDELEM

A környezet védelmét a gép használata során elsódleges fontossagi szemponktént kell figyelembe venni, mivel ez a békés egymás mellett éles és környezetünk érdeke.

• Ne zavarjoníasokataszomszédsgában.
• Szigoruan tartsa be a helyi eloirasokat a csomagolóanyagok, olaj, uzemanyag, szurok, hasznalt alkatreszek vagy barmi egyeb, kornyezetszennyezo elem selejtezesere vonatkozoan; ezeket a hulladekokat ne helyezea a haztartasi hulladekba, hanem szelektiv hulladekkezelis keretuben szallitsa a megfelelo gyujtotelepekre, ahol gondoskodnak azok ujrahasznositasarol.
• Az üzemen kivül helyezéskor ne szennyezze a géppel a környezetet, hanem a hatályos helyi elóirások ertelmében adja le egy gyüjtötelepen.

3.ISMERKEDJEN MEG A GEPPE!

3.1 A GEP LEIRASA ES RENDELTETESSZERU HASZNÁLATA

Ez a gép hómaro gép.

A gép fel van szerelve egy vedoburkolattal ellatott marocsigával, amely a havat a kidobó csöbe tovabbitja. A csigát es magá t a gépet a motor hajtja.

A gép a mûszerfalon talalhato vezérlesekkel kezelheto.

A kezeló a gép mögött állva gezetheti a gépet és muködtetheti a fő vezerléseket.

3.1.1 Rendeltetésszerú használat

Ezt a gépet az alábbi célokra terveztük és készítettük: homaras, hókatras/-kidobás jardán, kertben, kocsibejárón és egyeb, a talaj szintjén levő felületeken.

A homarot kizarolag hoeltakaritasra kell hasznalni.

3.1.2 Nem rendeltetesszeru hasznalat

A fentiektol altero barmilyen mas hasznalat veszelyes lehet es szemelyi es/

vagy targyi károkat okozhat. Helytelen hasznalatnak minosulnek az alabbiak (peldakent es nem kizarolagosan):

A gép hasznalata a talaj szintje felett, peldául lakóepúlete, garázs vagy egyéb szerkezetek és épúteket tetején.
- A csiganak a hótol eltero anyag (fold, fü, kavics stb.) letakaritasa celjábol valo muködtetese.
- Terhek tolasa vagy vontatasa.
Gyermekek vagy mas utasok szallitasa.

FONTOS A gép helytelen hasznalata
a garancia elevulését, valamint a Gyartó
bárminemu felelosség aloli mentesulését vonja
maga után, a felhasznalóra haritva a sjat
magán vagy masokon okozott károbkól illetve
séruléskból szarmazo kotelezettsegeket.

3.1.3 Felhasznaloi celssoport

Ez a gép fogyasztói, azaz nem professzionalis hasznalatra keszült. Hobbikertészeti alkalmazársa keszült.

FONTOS A gépeta kezeló egyedül használa!

3.2 BIZTONSAGI JELZÉSEK

A gépen kūlónféle szimbólumok
lathatok (4. ábra). Funkciójuk az, hogy
felhívják a gépkezelő figyelmét a gép
korültekintő és ovatos használatára.
A jelölsek jelentese:

FIGYELEM!

FIGYELEM! Olvassa el az utasitásokat a gép használata elött!

VESZÉLY! Tartsa távol kezét,
labát a forgo részektól!

VESZÉLY! Tárgyak kidobásanak
veszélye. Ne irányítsa a
kidobonyilast az ott lévo
személyek vagy allatok felé.

VESZÉLY! Forgasban levö gépréSZ. Tartózkodjon mindig távol a hókidobó nyilástól.

VESZÉLY! Tartson távol a
munkavégzés területétól
más személyeket,
gyermekeket, allatokat.

FIGYELEM! Vegye ki az inditokulcsot, es olvassa el az utasitasokat barmilyen karbantartasi vagy javitasi muvelet elvgzese elott!

VESZÉLY! Tilos bedugni a kezet
a kidobó csatornába, amikor a
csiga forog. Àlltsa le a motort,
mielòtt elvegezné a kidobó
eltomódesénk megszüntétését.

VESZÉLY! Tartózkodjon a meleg felületektól távol.

VESZÉLY! A motorok szén-monoxidot bocsátanak ki. NE inditsa el a gépet zárt helyiségben.

VESZÉLY! Az uzemanyag tuz-és robbanásveszélyes! Vegye ki a gyujtókulcsot és hagyja kihülni a motort az uzemanyag-toltés elott.

VESZÉLY! Túz-és robbanásveszély.
Ne dohányozzon, ne használjon
nyílt lángot vagy egyeb tuzforrást.

VESZÉLY! Viseljen fulvedôt.

VESZÉLY! Viseljen
védőssemüveget.

FONTOS A megrongálódt vagy olvashatlan címkéket ki kell cserénl! Kérjen uy címkéket a szerviztól.

3.3 AZONOSITO CIMKE

Az azonosito cimke az alabbi adatokat tartalmazza (1. abra):

1. A gyártó címe
2. Gép típusa
3. Zajteljesitmény szint
4. CE minósegazonossági jelzes
5. A motor üzemi fordulatszáma
6. Motor teljesitménye
7. A motor hengerurtartalma
8. Gyartasi honap/ev
9. Gyartasi szam
10. Cikkszam

Másolja át a belso boritólapon látható gépazonosító címke megfelelo helyere az azonositási adatokat.

FONTOS Az azonosito címkén lathato azonosito adatokat használja.

FONTOS A felhatalmazott margaszervizzel
valo kapcsolatifelvételkor adja meg
mindig az azonosító adatokat!

3.4 A FÖ ALKATRÉSZEK

A gép az alábbi fó alkatrészekból all (1. ábra):

A. Alváz
B. Muszerfal
C. Motor
D. Üzemanyag tartaly
E. Villásdugo az elektromos indításhoz
F. Kézi indító markolat
G. Deflektor
H. Kidobó csö
I. Lapat
J. Csiga védóburkolat
K. Csiga
L. Kiegyenlto cuszkak
M. Vilagitas (opció)
N. Kerekek/Lanctalpak
O. Csiga hosszabbito (opció)

4. ÖSSZESZERELEŠ

Tárolási és szallításű okok miatt a gép néhény elemét nem szereltük fel közvetlenülgyárban. Ezeket a csomagolóanyag eltavolitasa utan kell felszerelnie, a következő utasitásokat követve.

A gép kicsomagolását és összeszerelését szilard, sik felületen kell végezni, továbbá elegndo helyet kellBiztositaniagépésacsomagolaszozgatáshozamegfelelo szerszámok alkalmazásával. Ne használjagépet, amig nem végezte el az "ÖSSZESZERELES" szakaszban leirt muveleteket.

FONTOS A gépet motorolaj és Üzemanyag nélkül szállitjuk le.

4.1 ALKATRÉSZEK AZ ÖSSZESZERELESHEZ

A csomagolás tartalmazza az alábbi
táblázatban felsorolt, az összeszereléshez
szükséges alkatrészeket (3. ábra):

ST 526 S, ST 625, ST 665, ST 665 T, ST 726 T
Poz.	Leíras	Menny.
A	Sebességválto vezérlés	1
B	A sebességválto vezérlés rögzítő csavarjai	-
C	Távtartók a tolókar rögzítő csavarokkal	2
D Se	bességváltó kar és deflektor beállító markolatok	2
E Tölcsér 1
F Biztonsági kulcs 1
G Kidobó cső 1
H Csavarok és önzáró anyák 3 + 3

ST 767 H
Poz. Leirás Menny.
A Sebességválto vezérles 1
B A sebességválto vezérles rögzító csavarjai	-
C Távtartók a tolókar rögzító csavarokkal 2
D Sebességválto kar markolat 1
E Tölcsér 1
F Biztonsági kulcs 1
G Kidobó cső 1
H Csavarok és önzáró anyák 3 + 3
I Csga hosszabbíto 1
J Csga hosszabbíto rögzító csavarok	4

4.1.1 Kicsomagolás

1. Ovatosan bontsa ki a csomagolast, ugyeljen, hogy ne vesszenek el az alkatreszek.
2. Olvassa el a dobozban talalható dokumentációt, beleérte a jelen hasznalati utmutató.
3. Vegye ki a dobozból az összes felszereIendo alkatreszt.
4. Vegye ki a dobozból a hómarót.
5. Selejtezze a dobozt és a csomagolást az érvényes helyi előirások betartásával.

4.2 A CSIGA ES A HALADASI VEZERLÉS VEZETÉKEINEK FELSZEIRELÉSE

Illessze be a kábel horgát a szemes rögzítőelembe (5.A ábra, 5.B ábra).

MEGJEGYZÉS A kábelek gyárilag fel vannak szereolve a muszerfalba.

4.3 A TOLOKAR FELSZERELESE

A tolokart a már összeszerelt muszerfallal szallitjuk. A tolokarnak a gépre való felszereleshez szükséges csavarokat, a sebességvalto rogzitoc savarjait, a kidobó cso rogzitoc savarjait, valamint a sebességvalto kar es a deflektor kar markolatait a gep csomagolasaban talalható külön csmag tartalmazza. Az összesereles menete:

1. Kozelitse a tolikar két csóvégzódesét (6.A ábra) a tartóhoz (6.B ábra).

2. Helyezze el a tavtartokat (6.C ábra) a furatokkal egybeesoen, vegye figyelerme a helyes atmérot (a kisebb horony kivülre, a nagyobb belülre).

3. Illessze a csavarokat, az alateteket es az anyakat a furatokba es szoritsa meg.

4.3.1 A karok markolatának felszerelése

Szerelje fel mindegyik markolatot a karok menetes rudjaira (7. abra).

Húzza meg utközésig a rogzító anyát.

4.4 A SEBESSEGVÁLTÓ VEZERLESENEK FELSZERELESE

1. Illessze a sebessegvaltó vezérlesének csukloját (8.A ábra) a kar furatába (8.B ábra) az eróátvitelhez valo csatlakozatashoz és rögzítse az anyával (8.C ábra).
2. Kozelitse a sebessegvaltó vezérlesének felső résztét (8.D ábra) a sebessegvaltó kar also részén levő furathoz és rögzítse a (sebessegvaltó karra gyárilag felszerelt) csappal (8.E ábra) és a zároszeggel (8.F ábra).

4.5 A KIDOBÓ CSÖ FELSZERELESE

1. Helyezze a kidobó csövet (9.A ábra) a karimás csatlakozóra (9.B ábra) úgy, hogy a furatok egybeessenek a cső aljával.
2. Illessze be a csavarokat az alatetekekkel a furatokba es rogzitse (9.C abra).

4.5.1 A kidobó csó beallító kabelének csatlakoztatása

A beallitó kabel összeköti a kidobó csövet a muszerfalon elhelyezett beallitó karral, amely lehetové teszi a kidobónak a kivist irányba valo beallitásat.

1. Vezesse be a kabelt (9.D ábra) és rogzítse a gyürüt a csövet forgató szerkezethez.

4.5.2 A deflektor beallito kabelenek felszerelse (ST 526 S ST 526 S, ST 625, ST 665, ST 665 T, ST 726 T)

A deflektor beallitó kábele összeköti a kidobó deflektorat a muszerfon levő gezérlemèssel, és lehetőve teszi a deflektor felemelését és leeresztését a kivant irányba valo beallitashoz.

1. Vezesse be a beallito kabel vegét (10.C ábra) a csapba (10.B ábra).

2. Húzza a csapra a zároszeget és rögzítse (10.D ábra).

3. Illessze a beallito csavart (10.A abra) a helyere (10.E abra) es huzza meg az anyat (10.A abra).

4. Vezesse át a kábelt az olajdugón levó kábelszoritón, ügyeljen arra, hogy tartsa távol a kipufogódobtól.

4.5.3 A deflektor és a kidobó cső beirányító csatlakozónak rögzítese (ST 767 H)

A deflektor es a kidobó csö beirányító elektromos csatlakozóninak beköteseBiztositja a rendszer tapellatását, ezáltal a kidobó csö a kivist irányba allithato.

Csatlakoztassa a muszerfal tapellatas
csatlakozokat (11.A abra) es a deflektor
(11.B abra) es a kidobó csö (12.C
abra) beirányító csatlakozokat.
Vezesse at a kábelt a motor mögotti
kábelszoritón (11.D abra).

4.6 A CSIGA HOSSZABBITO FELSZERELESE (ST 767 H)

A csiga hosszabbito lehetové teszi nagyobb mennyiségú ho begyüjtését a csiába, ezzel a munkavégzs gyorsithato es optimalizálhato.

1. Helyezze a csga hosszabbitot a csgafelso reszere az abra szerint (12.A abra).
2. Illessze a csavarokat a furatokba es szoritsa meg az anyakat (12.B ábra).

A csuszkak a csga a talajtol mert tavolsaganak beallitasara szolgalnak a csga vedelme erdekében.

A gép kétféle csúszkával van felszerelve:

• fém csuszka: akkor kell használni, amikor a talaj kemeny vagy egyenetlen, es károsithatja a csuszkákat, pédául aszfalonvagy kavicsos ösvenyeken (13.B ábra).
• muányag csuszka: akkor kell hasznalni, amikor puhabb, a csuszkakat nem karosito talajon dolgozik, peldául kertben, foldutakon (13.C ábra).

A felszereléshez:

1. Lazitsa meg a csavarokat (13.A ábra).
   Emelje fel / engedje le a csúszkákat (13.B ábra, 13.C ábra).
2. Húzza meg a csavarokat.

Ellenorizzee, hogy a csuszkak mindket oldalon azonos szintre vannak-e beallitva.

5. VEZÉRLESEK

5.1 INDITOKULCS

Lehetóve teszi a motor beindításat és leállításat.

A gyújtókulcsnak két allása lehet (15.A ábra):

1. Kulcs kihuzva - OFF - a motor leall es nem indithato.
2. Kulcs bedugva - ON - a motor indithato es mukodesbe helyezheto.

FONTOS A motor nem indul be, ha aBiztonsagi kulcs nincs teljesen beillesztve. Egyes modeleknel orairanyba el kell forditani a kulcsot a beinditashoz.

5.2 ÜZEMANYAG CSAP

A csap kinyitasa lehetové teszi az uzemanyag-ellatast (15.B ábra).

1. orairányal ellentêtes - nyitva
2. orairanyu-zarva

5.3 GAZKAR

A motor fordulatszámát szabályozza.

A tablan megjelölt allasok a kovetkezoknek feelnek meg: (15.C ábra):

1. Teljes fordulatszám. Mindig ezt használa jagép inditásakor és üzemeltétesekor.
2. Alapjarat. Az allas alatt hasznalatos, amikor a motor eleg meleg.
3. Leallasi pozcio (ha van). A gep azonnal leall.

STOP

1. Köztes pozićo (ha van).

A gazkart a nyul/teknos szimbolumra allitva novelhoto illetve csokkenthto a sebesseg az elvgzendmunkanak megfeleloen (mely ho, egyenetlen talaj stb.).

5.4 HIDEGINDITO KAR

A motor hideginditásához használatos. A
hideginditó karnak két állasa lehet (15.D ábra):

A hidegindito be van iktatva (a hideginditashoz).

A hidegindito ki van iktatva (normal üzemhez és meleginditashoz).

5.5 BEFECSKENDEZǒ SZIVATTYU

A befecskendez szivattyu gumi részenek megnyomásakor uzemanyag fecskendezodik be a porlasztó beömlö fovezetékebe, ezzel megkonnyiti a motor hideginditasat (15.L ábra).

5.6 KÉZI INDITÓ MARKOLAT

A motor kézi indításához (15.H ábra).

5.7 ELEKTROMOS INDITO VEZERLES

A motor elektramos inditásához (15.M ábra), amikor a gép a villamos halózathoz van csatlakoztatva a harompólusu, födeléssel ellatott villásdugóval (15.G ábra).

5.8 HALADÁS VEZÉRLEs

A gép elorehaladásat vezerli.

1. Nyomja le a vezerlest (14.D ábra) egészen addig, mig nem tamaszkodik a markolatra.
2. A gép haladásának megállításához engedje fel a vezerlést.

5.9 KORMÁNYKAR

A kormánykar megnyit egy diferencial rogzito rendszert a gep konnyebb elfordulasahoz.

A jobbra forduláshoz nyomja le a kart (14.H ábra) és egyidejüleg irányítsa a gépet jobbra. A jobb oldali kék vagy lánctalp leblokkol és lehetővés zi agép jobbra fordulásat.

A balra fordulashoz nyomja le a kart (14.l abra) es egyidejuleg iranyitsa a gepet balra. A bal oldali kerek vagy lanctalp leblokkol es lehetovetezzi a gep balra fordulasat.

MEGJEGYZÉS A kar használata nélkūli fordulás nehézkesebb.

MEGJEGYZÉS A kar hasznalata nélküli fordulás a lánctalp lecsúsztásat okozhatja.

5.10 CSIGA VEZERLÉS

A csiga forgasat kapcsolja.

• A csiga forgasanak bekapcsolasahoz nyomja le a vezerlest (14.C ábra) a markolatig.
  Ha a kezel o a csiqa vezerlését külön kapcsolja, elengedesekor a csiqa forgsa leall es a kar automatikusan visszaall az alapallasba.

Ha a kezel o a csga vezerlest az elorehaladas vezerlsevel egyutt mukodteti, elengedesekor bekapsolt allapotban marad. Csak akkor kapcsol ki, ha a kezel o elengedi az elorehaladas vezerleset is (14. D abra).

5.11 SEBESSEGVÁLTOKAR

A gép egy karral muködtethető sebességvaltóval van felszerelve (14.A ábra):

• 6 fokozat az elorehaladasi sebesség beallitasahoz.
  2 fokozat a hátrameneti sebesség beallitásához.

5.12 A KIDOBÓ CSÖ ÉS A DEFLEKTOR BEIRÁNYITÁSA (KAROS VÁLTOZAT)

A kar a kidobó cso elforgatasát vezerli, segitségevel a hokidobása kivant irányba allithato.

• Forgassa el a kart (14.E ábra) orairányba/óairánnyal ellentétesen a csö beirányításához.
  A deflektor felseós also allasat az erre szolgalo karral allithatja be (14.B abra). Mozgassa elore-hatra a kart a deflektor leengedesehez illetve felemelesehez.
  Kar elore tolya = deflektor also allasban.
  Kar hátra tolva = deflektor felseó állásban.

5.13 A KIDOBÓ CSÖ ÉS A DEFLEKTOR ELEKTROMOS BEIRÁNYITÁSA (NYOMÓGOMBOS VÁLTOZAT) (ST 627 S)

Segitségével a hókidobá a kívant irányba allithato.

• Nyomja meg a gombot (14.L ábra) elore és hátra a deflektor beirányításához (1.G ábra).
• Nyomja meg a gombot (14.M ábra) jobbra / balra a kidobó csö beirányitásához (1.H ábra).

5.14 VILÁGÍTÁS ES MARKOLAT FUTÉS KAPCSOLÓ (OPCÍO)

A lampak bekapcsolasyaoz allitsa a kapcsolot I allasba (14.F abra).

• Bekapcsolt lampak = kapcsolo I allasban.
  A markolat futes bekapcsolasyhoz allitsa a kapcsolot Iallasba (14.G abra).
  Bekapcsolt futes = kapcsolo l allasban.

5.15 EMELÖPEDÁL

Pedal (16.A ábra) a csga munkavégzesi magassaganak beallitásához:

P 1. allas - teljesen felemelve. A gep mozgatasahoz hasznalatos.
P 2. allas - munka. A csga koztes allasba kerul. Normal munkavegzeshez hasznalatos.
P 3. allas - talajon. A csiga teljesen leengedett allapotban a talajon nyugszik. A Iancatalpak elulso része felemelkedik a talajrol. Különleges korulmenyek kozott hasznalatos (pl. jeges ho).

A csga magassaganak beallitasahoz végezee el az alabbi muveleteket:

• Mindkét kezével fogja meg a gezető karokat.
• Nyomja meg a pedalt es egyidejuleg emelje fel/engedje le a gepet a kivant allasnak megfeleloen.
• A pedal felengedese: a gep rogzul a beallitott helyzetben.

6. A GÉP HASZNÁLATA

A gép hasznalata során betartandoBiztonsági elóirásokat a 2. fepezet tartalmazza. Szigoruan tartsa be az elóirásokat a súlyos kockázatok vagy veszélyek elkerulése érdekében.

6.1 ELOKESZITOMUVELETEK

A gép hasznalata elott ellenorizze az
üzemanyagot es az olajsintet. Az
üzemanyagtoltessel es az olaj utantoltessel
kapcsolatos tudnivalokat es oventézkedeseket
lásda 7.2.és a 7.3.szakaszokban.

A gép hasznalata elott allitsa be a csuszkák magassagat a talaj allapotanak megfeleloen (lásd 4.7. szak.).

6.2 BIZTONSAGI ELLENORZESEK

A munkavégzés elott sajatitsa el a jelen szakasz tartalmat. Végezze el az alabbiBiztonsagi ellenórzeseket esbizonyosodjon meg arról, hogy az eredmények megegyeznek a tablázatba foglaltakkal.

A hasznalat elott mindig végezee el aBiztonsagi ellenörzeseket.

6.2.1 Általános Ellenórzés

Tárgy Eredmény
Üzemanyag-rendszer és csatlakozásai	Nincs szivárgás
Elektromos gezetékek A sz	getelés sértetlen Nincs mechanikus károsodás
Olaj rendszer Nincs szivárgás	Nincs károsodás
Próbavezetés Nincs rendel	enes vibrálás Nincs rendellenes zaj

6.2.2 Hajtás és csiga uzempréba

Tennivaló Eredmény
Indītsa be a gépet (6.3. szak.)	A kerekek és a csiga nem mozoghatnak.
Hajtás üzempréba
Nyomja meg az elörehaladás vezérlemését (14.D ábra).	A kerekek elöre mozgatják a hómarót.
Engedje el az elörehaladás vezérlemését (14.D ábra).	A kerekek leállnak.
Csiga üzempréba
Nyomja meg a csiga vezérlemését (14.C ábra).	A csiga forogi ne郑d.
Engedje el a csiga vezérlemését.	A csiga leáll.
Csiga és kerék üzempréba
Tartsa nyomva az elörehaladás vezérlemését (14. D ábra) és nyomja meg a csiga vezérlemését (14.C ábra).	A kerekek elöremozgatják a hómarótsa csiga forog.
Engedje fel a csiga vezérlemését (14.C ábra).	A kerekek forognakés a csiga forog.
Engedje fel az elörehaladás vezérlemését (14.D ábra).	A kerekek leblokkolnakés a csiga leáll.

Ha az alabbi tablazatokba foglaltaktol barmiben eltero eredmenyt eszlei, a gep nem hasznalhato! Vigye szervizbe a gepet es végeztesse el a megfelelo ellenorzeseket es javitasokat.

6.3 BEINDITÁS / MUNKAVÉGZÉS

1. Nyissa ki az üzemanyag csapot (15.B ábra).
2. Illessze be aBiztonsagi kulcsot es forditsa el orairanyba, ha szuksseges (15.A abra).

6.3.1 Hideginditás

1. Állítsa a gázkart a teljes fordulatszámra (15.C ábra).
2. Kapcsolja be a hideginditót (15.D ábra).
3. Nyomja meg a befecskendező szivattyú vezerlését (15.L ábra) kétser vagy haromszor. Ellenörizze, hogy az ujja fedje a furatot, amikor megnyomja a vezerlését.
4. Inditsa be az elektromos verzérlemssel (6.3.4. szak.) vagy a kézi verzérlemssel (6.3.3. szak.).
5. Kapcsolja ki a hideginditot (15.D ábra).

FONTOS A géppel valo munkavégzes elott
varjon néhány percet, amig az olaj felmelegszik.

6.3.2 Meleginditas

1. Allitsa a gázkart a teljes fordulatszámra (15.C ábra).
2. Ellenorizze, hogy a hidegindito ki legyen kapcsolva (15.D ábra).
3. Inditsa be az elektromos vagy kezi vezerléssel (lásd a továbbiakban).

FONTOS Meleginditaskor ne nyomja meg a befecskendezó szivattyut.

6.3.3 Kézi indítás

A motor kezi inditasyahoz huzza lassan a markolatot (15.H abra) kifelé, amig ellenallast nem érez. Ekkor huzza meg erosen es kiserje a markolat mozgasát az elengedesekor. Addig ismetelje a muveletet, amig a motor be nem indul.

MEGJEGYZES Ne végezzen 3/4-nel tobb inditasi kiserletet, Ellenkez osetben a motor tulszivhatja magat. Ellenorizze a sikertelen inditas valoszinu okait "A problemak azonositasa" tablazatban.

6.3.4 Elektromos indítás

Gyózódjön meg arról, hogy az elektromos tapellató rendszer rendelkezik-e födeléssel és megszakitóval.

1. Csatlakoztassa a tapkábel villásdugojat (15.G ábra) egy 230V-os dugaljhoz.
2. Nyomja meg az indito gombot a motor beinditásához.
3. Amikor a motor beindult, huzka ki a villasdrugot a dugaljbol.

6.3.5 Munkavégzés

A géppel az alábbi leíras alapján végezzen munkát:

• A gezéréssel allītsa be a kidobot és a deflektort (1.G ábra).
• A hókidobás távolságának noveleséhez állitsa a deflektort felfelé.
• A hókidobás távolságanak csökkentéséhez állītsa a deflektort lefelé.
• A sebességvaltó az utvonal és a ho minósege alapján álltsa be.
• Nyomja meg a csga vezerlolest (14.C ábra) a csga forgasanak bekapcsolásához.
• Nyomja meg az elorehaladas vezérlesét (14.D ábra) a hajtás bekapcsoláshoz.

MEGJEGYZÉS Mindig a teljes fordulatszámon jarassa a motort a gép hasznalata során

6.3.6 Fordulás

A fordulas a homaró típusa szerint eltero.

ST 526 S, A gépnek a kivist irányba allitasa.

ST 625,

ST 665 A "diff-lock release"-zel rendelkezogépeknél a fordulas konnyebb (lásda muszaki adatok tablázatat).

ST 665 T, Nyomja le a jobb vagy bal

ST 726 T, kormánykart (14.H ábra, 14.I ábra)

ST 767 H a jobbra vagy balra fordulashoz.

6.3.7 Sebességvaltás

A sebességvaltás a homaró típusa szerint eltero.

ST 526 S, A sebessegvaltast allo

ST 625, gépen kell elvegezni.

ST 665, A sebességváltashoz végezze

ST 665 T, el az alábbi muveleteket:

ST 726 T - Allitsa le a gépet az elorehaladas verzérlesének (14.D ábra) ésa csga verzérlesének elengedésével (14.C ábra).

• Allitsa a sebességvalto kart a kivant allasba (14.A ábra).
  Folytassa a normal munkavegzest.

FONTOS A MOZgo gépen
végzett sebességvaltas károsítja
az eróátviteli rendszert.

ST 767 H A sebességvaltast MOZgo gépen kell elvegezni.

A sebességvaltashoz végezee el az alabbi muveleteket:

• A normal munkavégzés során állitsa a sebességváltó kart a kivant állásba (14.A ábra).

FONTOS A sebességvaltas az alló gépen nehézkes lehet.

6.4 LEÁLLITÁS

A gép leallitáshoz engedje el a csiqa gezérlesét (14.C ábra) és az elorehaladas gezérlesét (14.D ábra).

A gép kikapcsoláshoz végezze el az alábbi muveletek egyikt:

Vegye ki vagy forditsa el aBiztonsagi kulcsot (15.A abra).
- Allitsa a gázkart (15.C ábra) a leallitasi pozicióba.

Az üzemanyag csap mindig legyen zárva, amikor a gép nem mukodik.

Elofordulhat, hogy a motor kikapcsolas utan nagyon meleg. Ne erjen a kipufogodobhoz vagy az ahhoz kozeli részekhez. Ezen pontokon egesi sérules veszelye all fenn.

FONTOS Ha orizetlenul kell hagynia a gépet, mindig vegye ki aBiztonsagi kulcsot (15.A ábra).

6.5 HASZNÁLATI TANÁCSOK

• A ho konnyebben eltakarithato, amikor friss. Haladjon Ḥέmeg egyszer a megtisztított részeket a maradék hó eltvolitasa celjából.

• Ha lehetséges, a hó kidobatasát szélirányba végezze. Ellenőrizes a hókidobás távolságat és irányat.
  Ha eros szel fuj, engedje le a deflektort ugy, hogy a gep a talaj fele dobja ki a havat, igy a szel nem hordja szét.

• A munkavégzés végén hagyja jarni a motort néhany percig, hogy elkerülje jeg képzödesét a kidobonyilásban.
• Mindig a ho allapotanak megfelelo sebesseggel haladjon, uyg allitsa be, hogy a hokidobas folyamatos legyen.
• A motor leallitasa elott csokkentse a fordulatszamat.

6.6 A HASNZÁLAT UTÁN

Tisztoi'sa meg a gépet (7.4. szak.).
- TöbSZör mozgassa előre és hátra az összes vezerlést.
Ellenorizze, hogy a hidegindito be legyen kapcsolva.
Ellenorizzee, hogy nincsenek-e meglazult vagy károsodott alkatrészek. Szükség esétén cserélje ki a károsodott részeket, és húzza meg a meglazult csavarokat.

Ne takarja le a gépet, ha a motor ésa kipufogódob meg meleg.

7. KARBANTARTÁS

7.1 ALTALÁNOS TUDNIVALOK

FONTOS A karbantartás során betartandoBiztonsági elóirásokat a 2.4. szakasz tartalmazza.

Az osszes ellenorzesi es karbantartasi muvelet et allogepen es kikapcsolt motroral kell elvegezni. Barmilyen tiszitasi vagy karbantartasi muvelet elvgzese elott vegye ki az inditokulcsot, es olvassa el azarra vonatkozo utasitasokat!

Viseljen megfelelo ruhazatot, vedokesztyut es vedoszemüveget a karbantartashoz.

• A müveletek gyakorisagát és jellegét a "Karbantartási tablazat" tartalmazza. A tablazat celja, hogy segitsen Önnek a gép hatékonyságanak és üzembitzos allapotanak megörzésében. Tartalmazza a föbb elvégzendő müveleteket és azok elvégzésenek gyakorisagát. A müveleteket az elsökent aktualissá való alkalommal végezte el.

A nem eredeti cserealkatreszek és tartozékok hasznalata veszelyeztetheti a gepBiztonsagat es mukodeset. Ezen termekek okozta krok es serulsek eseten a gyartonem vall semminemu felelosséget.
- Az eredeti cserealkatreszek az engedellyel rendelkez szervizektól és viszonteladóktól szerezhetők be.

FONTOS A hasznalati utasitasban le nem irt osszes beallitast, valamint karbantartasi muveletet markakereskedojenel vagy egy szakszervizben kell elvegeztetni.

7.2 ÜZEMANYAGTÖLTÉS

Az uzemanyag-toltéséhez:

1. Csavarja ki es távolítsa el az üzemanyag-tartály dugoját (15.E ábra).
2. Helyezze a nyilasba a tolcsert (15.Ia bra).
3. Töltsfel üzemanyaggal es vegye ki a tolcsert (15.l ábra).
4. A toltés elvegeztével csavarja be erösen a dugót (15.E ábra) és tiszittsa meg a felületet az esetlegesen kifolyt üzemanyagétól.

MEGJEGYZES Ne toltse meg a tartalyt peremig uzemanyaggal.

MEGJEGYZES Kizarolag a muszaki adatok tablazataban megadott uzemanyagot alkalmazza. Ne hasznaljon mas tipusu uzemanyagot. Alkalmazhato kornyezetbarat uzemanyag, peldaul alkilalt benzin. Ennek a benzinnek az osszetetele enyhebb hatassal van a kornyezetre es az emberekre. Nem jegyeztek fel a hasznalatukbol eredo negativ hatast. MindazonaItal a kereskedelemben kaphatokBizonyos alkilalt benzintipusok, amelyek hasznalatarol nem all modunkban pontos utmutatast adni. Tovabbi informaciort olvassa el az alkilalt benzin gyartojanak utmutatojat es adatlapjat.

MEGJEGYZES Az uzemanyag romlékony, ezert nem szabad a tartályban maradnia 30 napot meghalado idószakra. A huzamosabb ideig tartó tárolás elött toltson a tartályba az utolsó hasznalathoz elegndo mennyiségü uzemanyagot (8. fejezet).

7.3 MOTOROLAJ ELLENÖRZÉS / UTÁNTÖLTÉS

Minden hasznalat elott ellenorizze az olaj szintjét.

MEGJEGYZES A gépet motorolaj nélkül adjuk à a vevonek.

• Allitsa a gépet sik talajra az ellenörzéshez.
  Tisztitsa meg a dugó környékét (15.F ábra). Csavarja ki és húzza ki. Tisztitsa meg a meropálcát.
  Illessze beteljesen apalcatartalyba anelkul, hogy becsavarna.
  Huszka ki ismet a palcat. Ellenorizze az olajsintet.
• Csavarja ki az olajbetöltó dugôt (15.K ábra).
  Toltse fel az olajsintet, ha az az "L jelzésnel alacsonyabb (17. abra)
  A helyes olajcserehez lásda 7.3.2.

Ne toltse tul, mert a motor emiatt tulmelegedhet. Ha a szint meghaladja a "H" jelzest, eressze le az olajat a megfelelo szintig.

MEGJEGYZES Az alkalmazando olajtipust Iasd a "Muszaki adatok" tablazataban.

7.3.2 Csere

A motorolaj nagyon forro lehet, ha a motor kikapcsolasa utan azonnal leeresztésre kerül. Hagyja lehulni a motort nehany percig az olaj leeresztese elott.

Az olaj cserejet a "Karbantartasi tablazat" -ban megadott gyakorisaggal vgezze. gyakrabban cserelje az olajat, ha a gep nehez korulmenyek kozott uzemel. Vgezze el az alabbi muveleteket:

1. Allitsa a gépet sik felületre.
2. Helyezzen egy gyüjtöedényt a leeresztó cso alá.
3. Vegye ki az olajbetöltó dugó (15.K ábra).
4. Vegye ki az olajleeresztó dugót (15.Jábra).
5. Gyüjtse az olajat az edénybe.
6. Csavarja vissza az olajleeresztó dugót.
7. Tiszittsa fel az esetlegesen kifolyt olajat.
8. Töltsfelj olajjal. Az olajmennyisieget lásda "Muszaki adatok" tablázataban.
9. Minden feltoltéskor inditsa be a motort es 30 masodpercig jarassa alapjaraton.
10. Ellenorizze, hogy nincs-e olajsivargas.
11. Kapcsolja ki a motort. Várjon 30 masodpercet és ellenorizze ismet az olajsintet. Szükség eseten végezte el az "ellenörzést/utantoltést" (7.3.1. szakasz).

FONTOS A fárdtolajat adja le a hulladékkezeló telepen a helyi elóirások szerint.

7.4 TISZTITAS

A tisztitasi muveleteket kikapcsolt gépen végezze. Ne probálja eltávolítani a havat a kidobonyilásból, hanem elóször:

• Engedje el a csiqa gezerIesét.
• Kapcsolja ki a motort.
• Vegye ki gyújtókulcsot.

Mindig tisztítsa meg a gépet a használat után.
A tiszításkor tartsa be az alábbi elóíráskat:

• Hasznalja a lapátot (1.I ábra) a kidobó cso és a gép megtiszításához a hóttól.
• A motort kefével és/vagy süritett levegővel tisztfitsa meg.
• Ne fecskendezzen vizet kozvetlenül a motorra.
  A vizzel valo tiszitatas utan inditsa be a gépet es a csiqat a viz eltavolitasahoz, ellenkezö esetben a viz a csapagyakba kerulhet es kart okozhat.

FONTOS Soha ne hasznaljon nagynyomásu vizet. Az elektrmos alkatrészek karosodhatnak.

7.5 GYERTYA

A gyertyán való muveleketBizza a
márkakereskedorevagaszakszervizre.
A gyertyárvonatkozo beavatkozásokat
lásda karbantartátsablazatbanésaproblémak azonosítasa tablázataban.

7.6 PORLASZTO

A karburátor gyárilag van beszabályozva.
A problémák azonosítása tablázata
leírja, hogy mikor kell beavatkoźast
vegeznì a porlasztón (12. fejezet).

7.7 RÖGZÍTÓ CSAVAROK ÉS ANYÁK

• A csavarokat és a csavaranyakat mindig tartsa meghuzva, hogy a gép mindig üzembitzos legyen.
• Rendszeresen ellenorizze, hogy a kidobó cső rögzítő anyái megfeleloen meg vannak-e szorítva.

7.8 A CSIGATENGELYE

A csiga forgasanak megkonnyitese celjabol ajanoltt rendszeresen zsirozni a furatokat a csgia tengelyen egy fecskendos zsirozoval. A zsirozashoz:

-Tavolitsa el a sasszegeket es a csavarokat (18. abra).

-Zsirozza meg a furatokat es forgassa meg nehanyszor a csiqat a tengelyen, hogy a zsir a tengelybe keruljön.
- Szerelje vissza a csavarokat és a sasszegeket (18 ábra).

8. TÁROLÁS

A gép 30 napot meghalado tárolásához:

1. Ürítse ki az uzemanyag-vezetékeket:
2. Zárja el az uzemanyagcsapot (15.B ábra).
3. Indítsa be a gép motorját és jarassa egészen addig,(amig az uzemanyag elfoqvásakor le nem all.
4. Cserelje ki a motorolajat, ha az elo zó harom honapban nem volt olajcsere.
5. Tisztitsa meg gondosan a homarot.
6. Ellenorizzee, hogy a homaró nem károsodott-e. Ha szükséges, végezze el a javitásokat.
7. Ha a festés károsodott, fesse át a rozsdasodás megelözese erdekében.
8. Gondoskodjon a fém felületek rozsda elleni védelmerol.
9. Ha lehetséges, zárt helyiségben tárolja a homarót.

9. SZERVIZSZOLGÁLAT ÉS JAVITÁS

Ebben a hasznalati utasitasban megtalalja a gep kezeléséhez és a felhasznaló által elvegezhetö helyes alapkarbantartáshoz szükségés összes utmutatást. A hasznalati utasitasban le nem irt összes beallitast és karbantartásmi muveletet a markakereskkedönél vagy egy szaksyzivben kell elvegeztetni, ahol rendelkeznek a tokeletes munka elvegzséhez szükségés szaktudással és felszeréssel, és nem valtoztatják meg a gep eredeti üzembiztonsági szintjét és allapotát. Nem megfelelo mühelyekben, vagy nem szakember által végzett muveletek a jotllás barmely formajának elevülését és a gyartó mindennemu felelosség aloli mentesülését vonjak maguk utan.

• Kizárólag az engedélyel rendelkezó szervizek végeshetik a garanciális karbantartást és a javítást.
  A markaszervizek kizarolag eredeti cserealkatreszeket hasznalnak. Az eredeti cserealkatreszeket es tartozekokat kifejezetten gepeinkhez terveztuk.

• A nem eredeti cserealkatreszeket és tartozékokat nem engedélyeztük, a nem eredeti cserealkatreszek és tartozékok alkalmazásakövetkeztében a jóttlás érvényét vesztı.

• Ajánlatos a gépet évente egyszer elvinni egy engedéllyel rendelkezó szervizbe az általanos felülvizsgálat, karbantartás es aBiztonsági egységek ellenorzésé celjábl.

10. A JOTÁLLÁS ÉRVÉNYESSEGE

A jotallas minded gyartasi- es anyaghibara vonatkozik. A felhasznaló koteles szigoruan betartani a mellekelt dokumentacioba foglalt utasitaszokat. A jotllas nem vonatkozik az alabbi okok miatt keletkezko krokra:

• A kíserő dokumentácio hiányos ismerete.

• Figyelmetlenség.

• Helytelen vagy nem megengedett hasznalat és összeszerelés.

• Nem eredeti cserealkatreszek hasznalata.
  Nem a gyartó altal szallitott vagy engedélyezett tartozékok hasznalata.

A jotallas tovabbna nem ervenyes az alabbiakra:

• A fogyóeszközok - például ékszijak, lampák, kerekek, biztonsági csavarok és vezétékek - normal kopásá, elhasználódásá.
• Normál elhasználodás.
• Motorok. A motorokra azok gyartojanak jotallasa ervenyes, a megadott feltetelek es hataridok szerint.

A vásárló a helyi törvények védelme alatt áll. A vásárló helyi törvényekBiztosította jogait a jelen jotállas semmilyen modos sem korlátozza.

11. KARBANTARTASI TÁBLAZAT

Beavatkozás Gyakoriság Szákasz
	Első alkalommal	A továbbiakban a következő gyakorisággal
GÉP
Az összes rögzítés ellenőrzése	- Minder	használat előtt 7.7
Biztonsági ellenőrzések / A vezérlések ellenőrzése	- Minder	használat előtt 6.2
Általános tiszítás és ellenőrzés	- Minder	használat után 7.4
A kidobó tiszítátasa	- 5 orákóc / minded használat után	7.4
A Hajtóműtengely kenése	- 25 orákóc / minded szezon után	***
A csiga tengelyének kenése	- 10 orákóc / minded szezon után	7.8
MOTOR
A gyertya tiszítátasa - 25 orákóc / minded		szezon után	***
Gyertya cseréje - 100 orákóc / minded		szezon után	***
Motorolaj szint ellenőrzés / utántöltese - 5 orákóc / minded		használat után	7.3.1.
Motorolaj cseréje 5 orákóc 50 orákóc / minded		szezon után	7.3.2.

*** Ezeket a muveleteket a márkakereskedő vagy a szakserviz hégezze el.

12. A PROBLEMÁK AZONOSÍTÁSÀ

PROBLÉMA VALÓSZÍNÜ OK MEGOLDÁS
1. A gép nem indul	Az inditókulcs nincs behelyezve. Helyezze be az inditókulcsot.
	Nincs üzemanyag Töltsfel a tartályt tiszta üzemanyaggal.
	A hidegindító ki van kapcsolva. Kapcsoljá be a hidegindító!.
	A befecskendežő szivattyu ninncs megnyomva.	Nyomja meg a befecskendežő szivattyú!.
	A motor túsztíva magát. Várjon néhány percet az inditás elött. Ne nyomja meg a befecskendežő szivattyú és kapcsoljá ki a hidegindító!.
	A gyertya gezeteke nim csatlakozik. Forduljon a márkaszervizhez.
	A gyertya károsodott Forduljon a márkaszervizhez.
	Állott üzemanyag Forduljon a márkaszervizhez.
	Víz az üzemanyagban Forduljon a márkaszervizhez.
2. Teljesítíménycsökkenés	Túl nagy mennyiségǔ hó kidobása Csokentse a sebességet
	Az üzemanyagartály dugója havas vagy jeges	Távolítsa el a havat illetve a jeget a dugóróól és környékéról
	A hangtompító szennyezettvagy eltömödött	Forduljon a márkaszervizhez.
3. A motor alapjáratonjár vagy egyenetlenülmuködik	A hidegindító be van kapcsolva Kapcsoljá ki a hidegindító!.
	Állott üzemanyag Forduljon a márkaszervizhez.
	Víz az üzemanyagban Forduljon a márkaszervizhez.
	Ki kell cserélni a porlasztóf Forduljon a márkaszervizhez
4. Túr erós vibrálás	Meglazult részek vagy a csga vagy a fordó rész sérült.	Húzza meg az összes rögzító element. Cseréltesse ki a károsodott részeket a márkaszervizzel.
	A tolókar pozíócja helytelen.	Ellenorizze, hogy a tolókar a megfelelo pozíócban van-e rögzítve.
5. Szórásvagy ahókidobás lassulása.	A kidobó csó eltömödött.	Tiszítsa meg a kidobó csövet.
	A csga elakadt.	Távolítsa el az esetleges törmelékeket vagy idegen tírgyakat.
6. A Hajtás nem muködik	A Hajtás veźérlo kábelénékbéallitása helytelen.	Forduljon a márkaszervizhez.

Amennyiben a fent leirt muveletek elvégzese utan a problemak továbbra is fennállnak, forduljon a markakereskedohoz.

TURINYS

1. BENDRA INFORMACIJA 1

2.SAUGOS REIKALAVIMAI. 2

4.3.1 Montáz držadiel pák

Zaskrutkujte každu rukovat do zavitovych tyci pak (obr. 7). Dotiahnite fixacné matice.

4.4 MONTAZ OVLADANIA PREVODOVKY

1. Vložte kíb (obr. 8.A) ovládania prevodovky do otvoru páky, (obr. 8.B) aby ste ju tripojili k prevodu a upevnite ju maticou (obr. 8.C).
2. Priblizte vrchnu cast (obr. 8.D) ovladania prevodovky k otvoru v spodnej casti riadiacej paky a upevnite ju tak, ze vlozite cap (obr. 8.E) a zavlačku (predmontované na riadiacej páke) (obr. 8.F).

4.5 MONTÁZ VYHADZOVACIEHO ZLABU

1. Umiestnite vyhadzovaci Žl'ab (obr. 9.A) na upevnovaciu prirubu (obr. 9.B) a vyrovnajte ho s otvormi v spodnej Časti Žl'abu.
2. Vložte skrutky s podložkami do otvorov a zaskrutkujte ich (obr. 9.C).
