KASUTUSJUHEND ST 5266 P STIGA

TAHELEPANU: enne masina kasutamist lugeda tahelepanlikult antud kasutusjuhendit.

1. ULDANDMED 1
2. OHUTUSNOUDED 2
   2.4 Hooldamine, hoidmine ja transportimine 3
   3.MASINAGATUTVUMINE 4
   3.1 Masina kirjeldus ja ettenahtud kasutusotstarve. 4
   3.2 Ohutusmargistus 4
   3.3 Andmesilt 5
   3.4 Pohikomponendid 5
3. KOKKUMONTEERIMINE 5
   4.1 Monteitavad komponendid.. 5
   4.2 Kruvikonveieri ja juhtkangi juhtkaabite paigaldamine 6
   4.3 Juhtraua monteerimine 6
   4.4 Käiguvaheti paigaldamine 6
   4.5 Valjaviskerenni suunamise paigaldamine 6
   4.6 Kruvikonveieri pikenduse paigaldamine (ST 767 H) 6
   4.7 Jalased 6
4. JUHTSEADMED. 7
   5.1 Suutevoti 7
   5.2 Kutzusekraan 7
   5.3 Gaasihoob 7
   5.4 Ohuventiil 7
   5.5 Primer 7
   5.6 Käepide manuaalseks käivitamiseks .... 7
   5.7 Elektrilise käivituse luliti 7
   5.8 Juhtkang 7
   5.9 Rooli hoob 7
   5.10 Kruvikonveieri hoob 8
   5.11 Käiguhoob. 8
   5.12 Valjaviskerenni ja deflektori suunamine (nupuga mudel) 8
   5.13 Valjaviskerenni ja deflektori elektriline suunamine (lulittega mudel) 8
   5.14 Laternate lulitid ja käepidemetesoojendus (lisavarustuses).8
   5.15 Tostepedaal 8
   6.MASINA KASUTAMINE. 9
   6.1 Eeltood.. 9
   6.2 Ohutustestid.. 9
   6.3 Kaivitamine / tootamine 9
   6.4 Seiskamine 10
   6.5 Soovitused kasutuseks 11
   6.6 Pärast kasutamist 11
5. HOOLDUS 11
   7.1 Uldandmed 11
   7.2 Kutuse tankimine 11
   7.3 Mootorioli kontroll/lisamine 12
   7.4 Puhastamine 12
   7.5 Suutekuunal 12
   7.6 Karburaator 12

7.7 Lukustusmutrid- ja kruvid 12
7.8 Kruvikonveieri voll 12

1. HOIUSTAMINE 13
2. TEENINDUS JA REMONT 13
   10.GARANTII KATE. 13
   11.HOOLDUSTOODE TABEL 13
3. RIKETETUVASTAMINE 14

1. ÜLDANDMED

Kasutusjuhendi mōned ohutuse vōi
tōtamise seisukohalt olulised punktid on
jārgmise kriteeriumi alusel esile toodud:

MÄRKUS vōi TÄHTIS sisaldab tãpsustusi
vōi uusi elemente eespool margitu juurde, et masinat mitte kahjustada ega kahju tekitada.

Sumbol tahistab ohtu. Hoiatuste eiramisega voib kaasneda vigastuste oht iseendale voi teistele isikutele ja/voi kahu.

Punktid, mis on tähistatud hallide tappidega kontuuriga ruuduga, naitavad voimalikke omadusi, mida kokiidel kæsolevas juhendis kirjeldatud mudelitet ei pruigi olla. Kontrollige, kas teie mudelil on nimetatud omadused.

Köik tähistused "eesmine", "tagumine", "parem" ja "vasak" on märatletud juhi asukohast naoga soidusuunas.

1.2 VIITED

1.2.1 Joonised

Käesoleva kasutusjuhendi joonised on nummerdatud 1,2,3 ja nii edasi. Joonistel kujutatud komponendid on tāhistatud tahtedega A,B,C, ja nii edasi. Viide komponendile C joonisel 2 margitakse tekstiga: "Vt jn 2.C" vii lihtsalt "(jn 2.C)". Joonised on naitlikud. Tegelikud osad voivad joonistel kujutatutest erineda.

1.2.2 Pealkirjad

Kasutusjuhend on jagatud peatükkideks ja punktideks. Punkti "2.1. Valjaöpe" pealkiri

on punkti 2 alapealkiri.2. Ohutusnouded". Viited pealkirjadele voi punctidele on tahistatud luhendiga ptk voi loik ja vastava numbriga. Naiteks:ptk 2"voi "loik 2.1

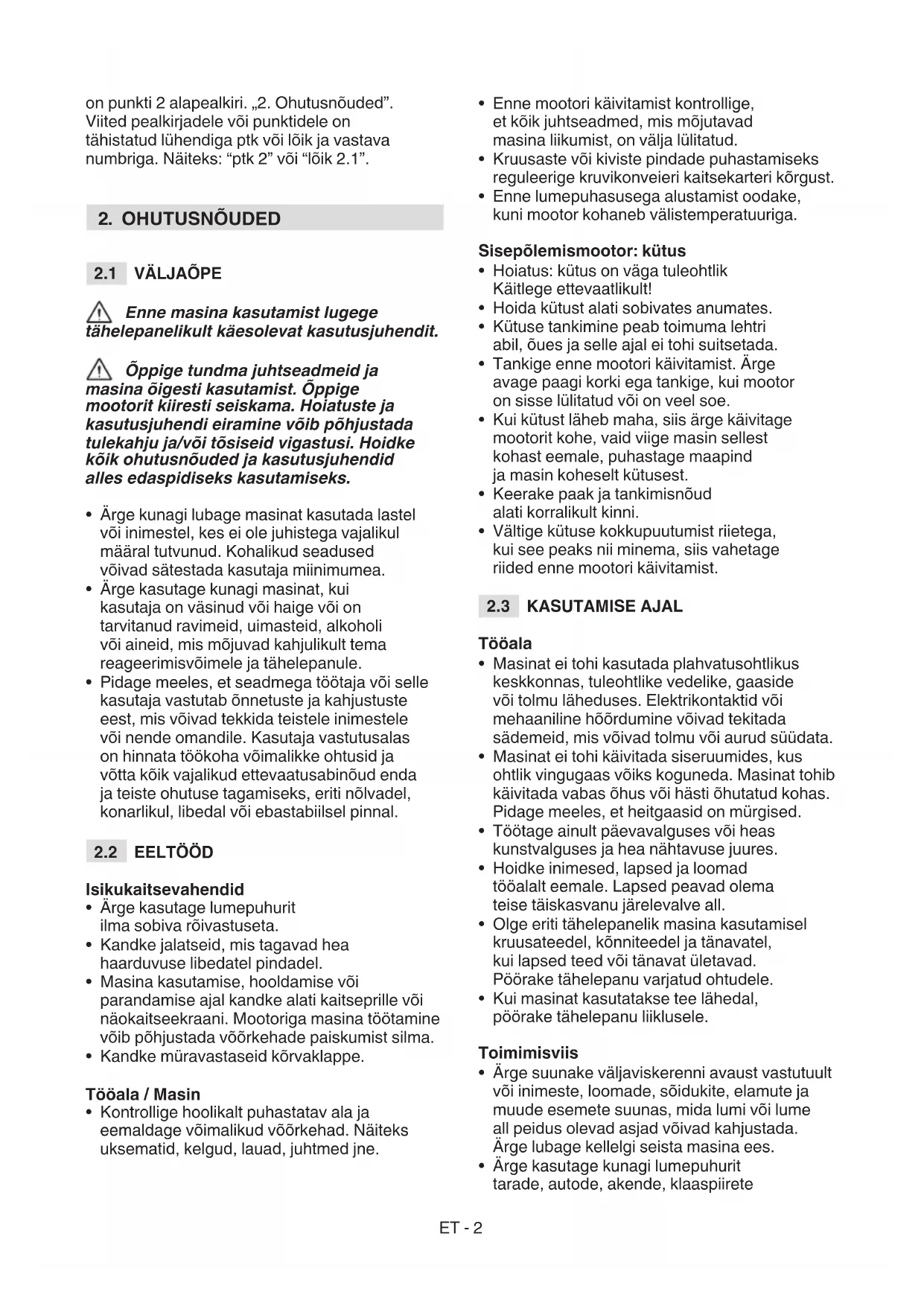

2. OHUTUSNOUDED

2.1 VÄLJAÖPE

Enne masina kasutamist lugege tāhelepanelikult käesolevat kasutusjuhendit.

Oppige tundma juhtseadmeid ja masina oigesti kasutamist. Oppige mootorit kiiresti seiskama. Hoiatuste ja kasutusjuhendi eiramine voib pohjustada tulekahju ja/voi tõsiseid vigastusi. Hoidke kõik ohutusnõuded ja kasutusjuhendid alles edaspidiseks kasutamiseks.

• Arge kunagi lubage masinat kasutada lastel vōi inimestel, kes ei ole juhistega vajalikul mārāl tutvunud. Kohalikud seadused voivad sātestada kasutaja miinimumea.
• Arge kasutage kunagi masinat, kui kasutaja on väsinud või haige või on tarvitanud ravimeid, uimasteid, alkoholi või aineid, mis mõjuvad kahjulikult tema reageerimisvoimele ja tāhelepanule.
• Pidage meees, et seadmega toottaja voi selle kasutaja vastutab onnetuste ja kahjustuste eest, mis voivad tekkida teistele inimstele voi nende omandile. Kasutaja vastutulasas on hinnata tookoha voimalikke ohtusid ja votta koik vajalikud ettevaatusabinoud enda ja teiste ohutuse tagamiseks, eriti nolvadel, konarlikul, libedal voi ebastabiilsel pinnal.

2.2 EELTOOD

Isikukaitsevahendid

• Arge kasutage lumepuhurit ilma sobiva roivastuseta.
  Kandke jalatseid, mis tagavad hea haarduvuse libedatel pindadel.
• Masina kasutamise, hooldamise voi parandamise ajal kandke alati kaitseprille voi naokaitseekraani. Mootoriga masina tootamine voib pohjustada voorkehade paiskumist silma.
  Kandke müravastaseid körvaklappe.

Tööala / Masin

• Kontrollige hoolikalt puhasatav ala ja eemaldage voimalikud voorkehad. Naiteks uksenatid, kelgud, laud, juhtmed jne.

• Enne mootori käivitamist kontrollige, et koik juhtseadmed, mis mõjutavad masina liikumist, on valja lülitatud.
  Kruusaste voi kiviste pindade puhastamiseks reguleerige kruvikonveieri kaitsekarteri korgust.

• Enne lumepuhasusega alustamist oodake, kuni mootor kohaneb valistemperatuuriga.

Sisepolemismootor: kutus

• Hoiatus: kutus on vaga tuleohtlik Käitlege ettevaatlikult!
• Hoida kutust alati sobivates anumates.
  Kutuse tankimine peab toimuma lehtri abil, oues ja selle ajal ei tohi suitsetada.
  Tankige enne mootori käivitamist. Arge avage paagi korki ega tankige, kui mootor on sisse lulitatud voi on veel soe.
• Kui kutust laheb maha, siis arge käivitag mootorit kohe, vaid viige masin sellest kohast eemale, puhastage maapind ja masin koheselt kutusest.
• Keerake paak ja tankimisnoud alati korralikult kinni.
  Välidge kütuse kokkupuutumist rietega, kui see peaks nii minema, siis vahetageriided enne mootori kaivitamist.

2.3 KASUTAMISE AJAL

Tööala

• Masinat ei tohi kasutada Leahvatusohtlikus keskkonnas, tuleohtlike vedelike, gaaside voi tolu mu laheduses. Elektrikontaktid voi mehaaniline hoordumine voivad tekitada sademeid, mis voivad tolu mu voi aurud su data.
• Masinat ei tohi kāivitada siseruumides, kus ohtlik vingugaas voiks koguneda. Masinat tohib kāivitada vabas ohus vii hiatus ohitutud kohas. Pidage meees, et heitgaasid on murgised.
• Tõötage ainult päävavalguses või heas kunstvalguses ja hea nähtavuse juures.
• Hoidke inimesed, lapsed ja loomad tooalalt eemale. Lapsed peavad olemateise taiskasvanu jarevalve all.
• Olge eriti tahelepanelik masina kasutamisel kruusateedel, konniteedel ja tanavatel, kui lapsed teed voi tanavat uletavad. Põrake tahelepanu varjatud ohtudele.
  Kui masinat kasutatakse tee lahedral, poorake tahelepanu liiklusele.

Toimimisviis

• Arge suunake väljaviskerenni avaust vastutuult vōi inimeste, loomade, sōidukite, elamute ja muude esemete suunas, mida lumi vōi lume all peidus olevad asjad vōivad kahjustada. Arge lubage kelgelgi seista masina ees.
• Arge kasutage kunagi lumepuhurit tarade, autode, akende, klaaspiirete

jne. laheduses, kui lume valjaviskerenni deflektor pole sobivalent reguleeritud.

Kasi ja jalgu ei tohi via poorlevate osade lahedusse. Hoidke alati eemale lume valjaviske renni avausest. Hoidke valjaviskerenn alati puhas.
Kui lumepuhur laheb vastu võörkeha voi hakkab ebanormaalselt vibreerima, siis lulitage mootor valja, eemaldage voti, oodake kuni koik liukuvad osad seiskuvad ja kontrollige hoolikalt, et masin ei oleks saanud kahjustada. Tavaliselt tähistavad vibratsioonid mone probleemi olesasolu. Parandage voimalikud kahjustused enne masina järgmist kasutamist.
- Enne masinast eemaldumist lulitada valja koik juhtimisseadmed ja eemaldada sutevoti om pesast masinal.
- Enne masina parandamist, puhastamist, inspekteerimist voi reguleerimist lulitage mootor valja, tommake voti valja ja oodake kuni koik likuvad osad seiskuvad (valja arvatud juhtudel, kus juhistes on selgelt noutud vastupidist). Uhendage elektrimootori juhtmed lahti. (lisavarustus)
- Arge puudutage kasutamise ajal mootori osi, sest need on kuumenevad. Pøletusoft.
- Masinaga ei tohi transpondikiirusel liikuda moöda libedat pinda. Olge ettevaatlik tagurdamisel. Enne tagurdamist ja tagurdamise ajal vaadake alati seljataha veendumaks, et seal ei ole takistusi.
- Masina teisaldamise ajal voi siis kui seda ei kasutata, deaktiveerige kruvikonveier.
Veenduge, et teil oleks alati kindel tasakaal jahaarake kindlalt juhtrauast kinni.Kondige, arge kunagi jookske.

Kasutuspiirangud

• Arge kasutage masinat nolval ristisuunas. Liikuge alati ülalt alla ja seejärel alt üles. Olge eriti ettevaatlik suuna muutmisel kallakul. Vältinge järskusid nolvasid.
• Arge kasutage masinat, kui kaitsmed ei ole piisavad voi kui ohutusseedmed ei ole oigesti asetatud.
• Arge eemaldage ega volsige olesasolevaid ohutussusteeme.
• Arge muutke mootori seadeid ega reguleerige üle. Kui mootor pannakse toole liiga körgetel poöretel, suureneb vigastuste oht.
• Masinat ei tohi üle koormata seda liiga kiiresti juhtides.
• Arge pange kasi valjaviskerenni sisse voikruvikonveieri lahedusse, kui te ei ole enne mootorit valja lulitanud ja votit ara votnud.

2.4 HOOLDAMINE, HOIDMINE JA TRANSPORTIMINE

Regulaarne hooldamine ja oigesti hoidmine sailitab masina ohutusomadusi.

Defektsd voi kahjustatud osad tuleb välja vahetada ning mitte kunagi parandada. Kasutage ainult originavaruosi: muude kui originavaruosade ja/voi valesti paigaldatud osade kasutamine kahjustab masina ohutust, voib pohjustada onnetusi voi vigastusi ja vabastab tootja igasugusest kohustusest voi vastutusest.

Hooldamine

Kui peate paagi tuhjendama kutusest, siis tehke seda kulmstardiga.
- Pōlenguohu vähendamiseks kontrollige regulaarselt masinat öli ja/voi kütuselekete suhtes.

Hoidmine

• Arge jatke kutust paaki, kui ladustate masinat hoones, kus kutuseaurud voiksid kokku puutuda lahtise leegiga, saedemete voi soojisallikatega.
• Laske mootoril enne lumepuhuri kinnisesse ruumi seisma panemist maha jahtuda.
  Kui lumepuhur tuleb panna pikemaks ajaks seisma, vaadake alati kasutusjuhendist olulisi uksikasju.

Transportimine

Kui masinat transponditakse veokil voi jarelaagisel, siis kasutage vastupidavaid, piisava laiuse ja pikkusega rampe.
- Laadige masinat väljalulitatud mootoriga, tõugates, kasutades piisavat arvu inimesi.
- Teisaldamise ajaks sulgege kutusekraan (kui on olemas) ja kinnitage masin korralikult kettide voi trosside abil transpondivahendi kulge.

2.5 KESKKONNAKAITSE

Keskkonnakaitse peab masina kasutamisel olema oluline ja eelistatud aspekt kaitsmaks meie tsiviilse kooselu ja keskkonna huve.

Valtige naabrite hairimist.
Järgige tapselt kohalikke jaatmekaitlusnorme pakendite, olide, kutuse, filtrite, kahjustatud osade voi mis tahes muude keskkonnaohtlike elementide korvaldamise kohta; neid jaatmeid ei tohi visata prugi hulka, vaid need tuleb eraldada ja viia vastavatesse kogumispunktidesse, kus hoolitsetakse materjalide ringlussevotu eest.
Kui masin kasutusest korvaldatakse, arge visake seda loodusesse, vaid viige

see vastavalt kohalikele kehtivatele normidele jaatmekaitluspunktli.

3. MASINAGATUTVUMINE

3.1 MASINA KIRJELDUS JA ETTENÄHTUD KASUTUSOTSTARVE

Masin on varustatud kruvikonveieriga,
kaitstud korpusega, mis suunab lume
valjaviskerenni. Kruvikonveierit kaitab
mootor, mis veab ka masinat ennast.
Masinat juhitakse hoobadega armatuurlaual.
Kasutaja saab masinat juhtida ning peamiseid
juhtseadmeid kasutada ilma juhikohalt
lahkumata, pustijalu ja masina taga.

3.1.1 Ettenahtud otstarve

Masin on projekteeritud ja ehitatud lume kuhveldamiseks, koristamiseks ja valjaviskamiseks konniteedelt, aedadest, labisoidukohtadest ja muudelt maapinna tasandi pindadelt. Lumepuhurit tuleb kasutada ainult lume eemaldamiseks.

3.1.2 Ebaöige kasutus

Mistahes muu kasutus, mis erineb ülalmimetatust, voib osutuda ohtlikuks ja kahjulikuks inimestele ja/vo i esemetele. Ebaige kasutuse alla kaivad (nateks, aga mitte ainult):

• Masina kasutamine maapinna tasandist korgematel pindadel, nagu majakatusel, garaazikatusel, verandal voi muudel strukturidel voi ehitistel.
• Kruvikonveieri käivitamine lumest erinevate muude elementide peal (näiteks mulla, rohu, killustiku jne peal).
• Koorma vedamine või lukkamine.
• Laste või teiste reisijate vedamine.

TAHTIS Masina ebaõige kasutus muudab
garantiü kehtetuks ja vãlistab igasuguse
tootjapoolse vastutuse, jättes kasutaja kanda koik
kulukohustused, mis tulenevad talle endale voi
teistele isikutele tekitatud kahjust voi vigastustest.

3.1.3 Kasutaja tüup

Masin on ette nähtud kasutamiseks tarbijatele, seega mitteprofessionaalsetele operatoritele. Masin on ette nähtud harrastuskasutuseks.

TAHTIS Masinat peab korraga kasutama ainult uks tootaja.

3.2 OHUTUSMÄRGISTUS

Masina peal on kujutatud mitmesugused sumbolid (jn 4). Nende ülesanne on tuletada masinaga tootajale meelde toimimisviise, mida tuleb jargida masina kasutamiseks vajaliku hoolikuse ja ettevaatusega. Sumbolite tahendus:

ETTEVAATUST!

ETTEVAATUST! Lugege juhiseid enne masina kasutamist.

OHT! Hoidke kaed ja jalad poorlevatest osdest eemal.

OHT! Esemete väljapaiskumine.
Ärge suunake väljaviskeava
korvalviibijate voi loomade suunas.

OHT! Poorlev tiivik. Hoiduge alati lume valjaviske avast eemaile.

OHT! Hoidke inimesed, lapsed ja loomad toaalalt eemal.

ETTEVAATUST! Enne hooldust
voi parandamist votke voti
valja ja lugege juhiseid.

OHT! Keelatud panna kasi
valjaviskamiskanalisse,
kui kruvikonveier liigub.
Enne valjaviskerenni
ummistusest puhastamist
jatke alati mootor seisma

OHT! Hoidke kuumadest pindadest eemale.

OHT! Mootorid väljutavad vingugaasi. ARGE käivitag masinat suletud ruumis.

OHT! Tule- ja plahvatusoht.
Arge suitsetage, kasutage
lahtist tuld ega süuteallikaid.

OHT! Kasutage kuulmiskaitsevahendeid.

OHT! Alati tuleb kanda kaitseprille.

TAHTIS Kulunud voi loetamatuks muutunud kleepsildid tuleb välja vahetada. Uusi kleepsilte saab volitatud teeninduskeskusest.

3.3 ANDMESILT

Masina andmesildil on margitud jargmised andmed (jn 1):

1. Tootja aadress
2. Masina tuup
3. Muravoimsuse tase
4. CE vastavusmargistus
5. Mootoripörete arv
6. Mootori voimsus
7. Mootori toomaht
8. Tootmiskuu/aasta
9. Registreerimisnumber
10. Tootekood

Kirjutage masina identifitseerimisandmed kaane tagakujel olevale sildile oigetesse lahritesse.

TAHTIS Kasutage toote andmesildil margitud tunnusnimesid.

TAHTIS Iga kord, kui vōtate ühendust volitatud teeninduskeskusega, kasutage masina identifitseerimiseks selle tunnusnine

3.4 POHIKOMPONENDID

Masin koosnej jargmistest
pohikomponentident (jn 1):

A. Sassii
B. Armatuurlaud
C. Mootor
D. Kutusepaak
E. Elektrilise käivituse luliti
F. Käepide manuaalseks käivitamiseks
G. Deflektor
H. Valjaviskerenn
I. Alus
J. Kruvikonveieri kaitsekarter
K. Kruvikonveier
L Jalased
M. Tuled (lisavarustuses)
N. Rattad/Roomikud
O. Kruvikonveier (lisavarustuses)

4. KOKKUMONTEERIMINE

Ladustamis- ja transpondipohjustel ei ole masina monesid componente kulge pandud otse tehases, vaid need tuleb masina kulge

monteerida pārast pakendi eemaldamist järgides järgnevoid instruktsioone.

Pakkige lahti ja monteerige ainult tasasel ja koval pinnal, kus on piisavalt ruumi masina ja pakendite liigutamiseks, kasutades alati sobivaid tooriistu. Masinat ei tohi kasutada enne peatukis "MONTEERIMINE" toodud juhiste lopule viimist.

TAHTIS Masin tarnitakse ilma mootorioli ja kutuseta.

4.1 MONTEERITAVAD KOMPONENDID

Pakendis on kaasas jargmises tabelis loetletud monteeritavad komponendid (jn 3):

ST 526 S, ST 625, ST 665, ST 665 T, ST 726 T
Asend Kirjeldus Kogus
A Käiguvaheti	1
B Käiguvaheti kinnituskruvid	-
C Vahepuksid ja juhtraua kinnituskruvid	2
D Käiguvaheti ja deflektori suunaja käepidemed	2
E Lehter	1
F Ohutusvöti	1
G Väljaviskerenn	1
H Iselukustuvad kruvid ja mutrid	3 + 3

ST 767 H
Asend	Kirjeldus Kogus
A Käiguaheti		1
B Käiguaheti kinnituskruvid		-
C	Vahepuksid ja juhtraua kinnituskruvid	2
D	Käiguhoova käepide	1
E Lehter		1
F Ohutusvöti		1
G	Väljaviskerenn	1
H	Iselukustuvad kruvid ja mutrid	3 + 3
I	Tigukonveier	1
J	Tigukonveieri kinnituskruvid	4

4.1.1 Lahtipakkimine

1. Avage pakend ettevaatlikult, et componente mitte kaotada
2. Tutvuge karbis oleva dokumentatsioniga, sealhulgas juhendiga.
3. Vötke kõik pealemonteerimata komponendid kastist valja.
4. Tostke lumepuhur kastist valja.
5. Körvaldage kast ja pakendid vastavalt kohlikele eeskirjadele.

4.2 KRUVIKONVEIERI JA JUHTKANGI JUHTKAABLITE PAIGALDAMINE

Uhendage kaabli aas rongasse (jn 5.A, jn 5.B).

MARKUS kaablid on juba armatuurlauaga uhendatud.

4.3 JUHTRAUA MONTEERIMINE

Juhtraud tarnitakse koos monteeritud armatuurlauaga. Masina juhtraua kruvid, kaiguvaheti kinnituse kruvid, kruid valjaviskerenni ja kaiguhoova kaepideme ja deflektori hoova kinnitamiseks tarnitakse eraldi kotis masina pakendis. Paigaldage nii:

1. Lahendage juhtraua otsad (jn 6.A) toele (jn 6.B)
2. Paigaldage vahepuksid (jn 6.C) ja joondage avad nii, et oige suurusega avad jäaksid oigele poole (vaiksem ava valja- ja suuremava sissepoole).
3. Pange aukudesse kruvid, seibid ja mutrid ning keerake need kinni.

4.3.1 Hoobade käepidemete paigaldamine

Keerake iga käepide kangide keermestatud varte kulge (jn 7). Keerake lukustusmutter kinni.

4.4 KAIGUVAHETI PAIGALDAMINE

1. Asetage käiguvaheti liigend (jn 8.A) hoova avasse (jn 8.B), et ühendada ülekandega, ja kinnitage mutriga (jn 8.C).
2. Lahendage käiguvaheti ülemine osa (jn 8.D) käiguhoova alumises osas oleva augule ja kinnitage tihvtiga (jn 8.E) ja kinnitustihvtiga (juba monteeritud käiguhoova kulge) (jn 8.F).

4.5 VÄLJAVISKERENNI SUUNAMISE PAIGALDAMINE

1. Asetage valjaviskerenn (jn 9.A) aärikuuga uhenduse kulge (jn 9.B), nii et augud on renni alusega kohakuti.
2. Asetage aukudesse kruvid koos seibidega ja keerake kinni (jn 9.C)

4.5.1 Väljaviskerenni suunamise kaabli ühendamine

Suunamiskaabli eesmark on uhendada
valjaviskerenn armatuurlaual
suunamishoovaga, et valjalaskerenni
saaks soovitud suunas liigutada.

1. Pange juhe (jn 9.D) sisse ja kinnitage rongas renni pooramise suesteemi kulge.

4.5.2 Deflektori suunamise kaablimonteerimine (ST 526 S, ST 625, ST 665, ST 665 T, ST 726 T)

Deflektori suunamise kaabli eesmärk on uhendada valjaviske deflektor juhtseadmega armatuurlaual, et oleks voimalik seda tosta/ langetada ja suunata soovitud suunda.

1. Lukake suunamiskaabli ots (jn 10.C) tiht vile (jn 10.B).
2. Lukake tihvtile lukustustihvt ja kinnitage (jn 10.D).
3. Lukake reguleerimiskruvi (jn 10.A) omakohale (jn 10.E) ja sulgege mutriga (jn 10.A).
4. Pange juhe olikorgi juhtmeavast labi, olles ettevaatlik, et hoiate ennast summutist eemale.

4.5.3 Valjaviskerenni ja deflektori suunamise uhenduste kinnitamine (ST 767 H)

Väljaviskerenni ja deflektori suunamise
ühendusklemmide ühendamise abil luukse
süsteemis ühtne elektriahel, mis voimaldab
väljaviskerenni soovitud suunas suunata.

Kinnitage armatuurlaua toite (jn 11.A), deflektori suunamise kaabli (jn 11.B) ja valjaviskerenni (jn 12.C) pistikuhendused vastavatesse pistikupesadesse. Kaabel käib labi mootori taga oleva labivigu (jn 11.D).

4.6 KRUVIKONVEIERI PIKENDUSE PAIGALDAMINE (ST 767 H)

Kruvikonveieri pikendus aitab koguda suurema koguse lund konveierile, mis muudab too kiiremaks ja efektiivsemaks.

1. Asetage kruvikonveieri pikendus joonisel (jn 12.A) naidatud viisil konveieri peale.
2. Pange avadesse kruvid ja mutrid ja keerake kinni (jn 12.B).

4.7 JALASED

Jalased on vajalikud kruvikonveieri ja maapinna vahemaa reguleerimiseks. Masinal on 2 tuupi jalaseid.

• metallist: kasutatakse koval voi ebaregulaarsel maapinnal, mis voiks tavalisi jalaseid kahjustada, nii naiteks asfaldil voi kruusateedel (jn 13.B).

• plastmassist: kasutatakse pehmemal pinnasel, mis ei saa jalaseid kahjustada, naiteks aias voi teeradadel (jn 13.C).

Paigaldamisel:

1. Lödvendage kruvid (jn 13.A).
   Tostke/langetage jalased (jn 13.B, 13.C).
2. Kinnitage kruvid

Kontrollige, kas jalased on molemal kuljel samal tasandil.

5. JUHTSEADMED

5.1 SÜUTEVÖTI

Vöimaldab mootori seiskamist ja käivitamist. Süütevötmel on kaks asendit (jn 15.A):

1. Voti valjas - OFF - mootor seiskub, seda ei saa kävitada.
2. Voti sees - ON - mootorit saab käivitada ja tole panna.

TAHTIS Mootor ei käivitu, kui ohutusvöti ei ole täesti sisse lukatud. Monedel mudelitel on vaja enne käivitamist keerata vötit paripäeva.

5.2 KUTUSEKRAAN

Kütusekraani avamine voimaldab
kütuse pealevoolu (jn 15.B).

1. vastupäeva - avatud
2. päripäeva - suletud

5.3 GAASIHOOB

Reguleerib poorete arvu.

Sildil naidatud asendid vastavad joonisele (jn 15.C):

STOP

1. Täiskäik. Kasutatakse alati masina käivitamisel ning toötamisel.
2. Miinimumpördeid. Kasutatakse siis, kui mootor on ümberliigutamise ajal piisavalt soe.

3. Seiskamisasend (kui on olemas). Masin seiskub koheselt.

4. Vahepealne asend (kui on olemas). Kiiruse tostmiseks/ vahendamiseks tuleb gaasikang lukata jinese/ kilpkonna peale, valige kiirus vastavalt tootingimustele (korge lumi, lahtine pinnas, jne).

5.4 OHUVENTIIL

Kasutatakse mootori külmstardiks.
Ohuventilil on kaks asendit (jn 15.D):
Ohuventil on lahti (külmstardil).

Ohuventil on kinni (tavalisel tootamisel ja sooja mootoriga kavitamisel).

5.5 PRIMER

Vajutades primeri kummist seadet pumbatakse kutust karburaatori sisselaskekollektorisse, lihtustades sedasi mootori kulmstarti (jn 15.L).

5.6 KÄEPIDE MANUAALSEKS KÄIVITAMISEKS

Mootori manuaalseks käivitamiseks (jn 15.H).

5.7 ELEKTRILISE KÄIVITUSE LÜLITI

Vöimaldab mootori elektrilist käivitamist (jn 15.M), kui masin on ühendatud elektrivörku kolme haruga kaabliga, millel on maandus (jn 15.G).

5.8 JUHTKANG

Masina edasilikumiseks.

1. Edasi likumiseks vajutage kang (jn 14.D) alla kuni see puutub vastu kaepidet.
2. Masina edasilikumise peatamiseks laske juhtkangist lahti.

5.9 ROOLI HOOB

Rooli hoob avab differentsiaallukustusega susteemi, mis annab masinale parema juhtivuse.

Paremale pooramiseks vajutage hooba (jn 14.H) ja suunake samal ajal masin paremale. Masina liikumise inerts märab parema ratta voi parempoolsereomiku lukustumise, mis lasebmasinat paremale keerata.

Vasakule pooramiseks vajutage hooba (jn 14.l) ja suunake samal ajal masin vasakule. Masina likumise inerts märab vasakpoolse ratta voi roomiku lukustumise, mis laseb masinat vasakule keerata.

MÄRKUS Hooba kasutamata on poöramine raskem.

MÄRKUS Pööramine ilma hooba kasutamata voib pöhjustada roomikust valjumist.

5.10 KRUVIKONVEIERI HOOB

Käivitab kruvikonveieri.

Kruvikonveieri pörlemise käivitamiseks vajutage juhtseade alla (jn 14.C) vastu käepidet.
Kui kruvikonveieri juhtseadet liigutatakse uks kord, siis sellest lahti laskmisel kruvikonveieri liikumine peatud ja hoob liigub automaatelt esialgsesse asendisse.

Kui kruvikonveieri juhtkangi vajutatakse samaaegselt edasilikumise juhtseadmega, siis jäab juhtkangi lahtilaskmisel konveier sisselulitatuks. See lulitub valja alles siis, kui ka kruvikonveieri edasilikumise juhtseade lastakse lahti (jn 14.D).

5.11 KAIGUHOOB

Masin on varustatud hoovaga vahetatavate kakkudega (jn 14.A):

• 6 käiku edaspidi liikumisel
  kiiruse reguleerimiseks.
• 2 käiku tagurpidi liikumisel
  kiiruse reguleerimiseks

5.12 VÄLJAVISKERENNI JA DEFLEKTORI SUUNAMINE (NUPUGA MUDEL)

Väljaviskerenni pööramine käib nupust, voimaldades suunata lume valjaviskamist soovitud suunda.

Väljaviskerenni suunamiseks keerakenuppu (jn 14.E) pari- voi vastupäeva.Deflektori ülemist ja alumist asendit juhitaksehoovaga (jn 14.B).Deflektori tostmiseks/ langetamiseks lukake hooba edasi/tagasi.
- Hoob täiesti ees = deflektor all
- Hoob tãesti taga = deflektor Úlval.

5.13 VÄLJAVISKERENNI JA DEFLEKTORI ELEKTRILINE SUUNAMINE (LÜLITITEGA MUDEL)

Pörab lume valjaviskerenni soovitud suunda.

Deflektori suunamiseks liigutage lulitit (jn 14.L) ette ja taha (jn 1.G).
Väljaviskerenni suunamiseks liigutage lulit (jn 14.M) paremale ja vasakule (jn 1.H).

5.14 LATERNATE LÜLITID JA KÄEPIDEMETE SOOJENDUS (LISAVARUSTUSES)

Tulede sisselulitamiseks likake luliti asendisse I (jn 14.F).

• Tuled põlevad = luliti I asendis

Käepidemete soojendus lulitub sisse, kui likata luliti asendisse I (jn 14.G).
- Soojendus sees = luliti I asendis

5.15 TOSTEPEDAAL

Pedaal (jn 16.A) kruvikonveieri tokorguse reguleerimiseks:

• Asend 1 - täiesti üles tostetud. Seda kasutatakse masina ülekandmiseks.
• Asend 2 - too. Kruvikonveier viiakse vahepalsesse asendisse. Seda kasutatakse normalalettes totingimustes.
• Asend 3 - maha toetuv asend.
  Kruvikonveier on täiesti alla lastud ja

toetub maapinnale. Roomikute esiosa jäab maast üles tõstetuks. Seda kasutatakse eritingimustes (nt jaätunud lumi).

Kruvikonveieri korguse reguleerimiseks toimige, nagu on jargnevalt kirjeldatud:

Lukake juhtnuppe molema kæga.
Vajutage pedaali ja samal ajal tostke / langetage masinat olenevalt asendist, mis seadistatakse.
- Pedaali lahti laskmine: masin lukustub valitud asendisse.

6. MASINA KASUTAMINE

Kohustuslikke ohutusnoueid, mida tuleb masina kasutamisel jargida, on kirjeldatud ptk-s 2. Jargige hoolikalt neid noueid, et mitte sattuda tosisesse ohtu.

6.1 EELTOOD

Enne masina kasutamist kontrollige kutuse ja olitaset. Kutuse tankimise ja oli lisamise protseduuri ja ettevaatusabinoude kohta vaata (loik 7.2 ja loik 7.3).

Enne masina toole panekut seedke jalased maapinnaga sobivale korgusele (vt loik 4.7).

6.2 OHUTUSTESTID

Veenduge, et olete neist aru saanud enne alustamist. Sooritada tuleb alloetletud ohutuskontrollid ja kontrollida, et tulemused vastaksidABELIs naidatule.

Tehke alati enne kasutamistususkontrollid.

6.2.1 Üldkontroll

Objekt Tulemus
Kütusevoolikud ja ühendused.	Lekked puuvad.
Elektrijuhtmed. Kõik isolatsioon on terve.Mehaanilisi kahjustusi ei ole.
Ölivoolikud Lekked puuvad.Kahjustused puuvad.
Proovijuhtimine Ebanormaalsetvibratsiooni ei ole.Ebanormaalseid helisid ei ole.

6.2.2 Veo ja kruvikonveieri too test

Tegevus Tulemus
Käivatage masin (Iöik 6.3)	Rattad ja kruvikonveier peavad jääm seisma.
Edasiveo test
Vajutage juhtkangi (jn 14.D).	Rattad paneval lumepuhuri liikuma.
Laske lahti juhtkang (jn 14.D)	Rattad seiskuvad
Kruvikonveieri töö test
Vajutage kruvikonveieri käivitamise hoova(jn 14.C).	Kruvikonveier hakkab pöörlema.
Laske kruvikonveieri hoob lahti.	Kruvikonveier seiskub.
Rataste ja kruvikonveieri töö test
Hoides edasilikumise juhtkangi alla vajutatuna (jn 14.D), vajutage kruvikonveieri juhtkangi (jn 14.C).	Rattad paneval lumesaha liikuma ja kruvikonveier käib ringi.
Laske kruvikonveieri juhtkang uesti lahti (jn 14.C).	Rattad pöörlevad ja kruvikonveier jätkab pöörlemist.
Laske edasilikumise juhtkang lahti (jn 14.D).	Rattad lukustuvad ja kruvikonveier seiskub.

Kui moni tulemustest ei vasta jargmistes tabelites margitud tulemustele, siis ei ole voimalik masinat kasutada! Masin tuleb sel juhul saata teeninduskeskusesse kontrolli ja parandusse.

6.3 KÄIVITAMINE / TÖTAMINE

1. Avage kutusekraan (jn 15.B).
2. Lukake sisse ohutusvoti ja keerake paripäeva naïdatud kohta (jn 15.A).

6.3.1 Külmstart

1. Lükake gaasikang täisgaasile (jn 15.C).
2. Lulitage ohuventil sisse (jn 15.D).
3. Vajutage kaks-kolm korda primerit (jn 15.L). Vajutamisel peab sorm katmaava.
4. Lulitage elektrilise käivituse lulist (loik 6.3.4) käsitsis sisse (loik 6.3.3).
5. Lulitage ohuventil valja (jn 15.D).

TAHTIS Arge pange masinat kohe koormusega toole, vaid laske mootoril kõigepealt paar minutit tõtada.

6.3.2 Sooja mootori käivitamine

1. Lükake gaasikang täisgaasile (jn 15.C).
2. Kontrollige, et ohuventi oleks kinni (jn 15.D).
3. Käivitage elektriliselt voi manuaalselt (vt jargnevat).

TAHTIS Kuumkäivitusel ei pea primerit kasutama.

6.3.3 Manuaalne käivitus

Mootori manuaalseks käivitamiseks tommake aeglaselt käepidet (jn 15.H) valjapoole, kuni tunnette väikest takistust. Selles kohas tommake kovasti ja jargi andes minge käepidemega kaasa. Korrake protseduuri kuni mootor käivitub.

MÄRKUS Arge korrake rohkem kui 3-4 korda, muidu ujutab mootori üle. Kui masin ei käivitu, siis vaadake voimalikke pöhjuseid tabelist "Rikete tuvastamise tabel".

6.3.4 Elektriline käivitamine

Kontrollige, et elektrisüsteem oleks maandatud ja kaitstud.

1. Pange elektrijuhe (jn 15.G) 230V toitega steplisse.
2. Käivitage mootor nupust.
3. Kui mootor tootab, siis votke pistik steplist valja.

6.3.5 Töotamine

Masina kasutamise ajal tehke alati nii:

• Suunake valjaviskerenni ja deflektorit spetsiaalse juhtkangiga (jn 1.G).
• Lumejoa pikkuse suurendamiseks tõstke deflektor ülespoole.
• Lumejoa pikkuse vahendamiseks tostke deflektor allapoole.
• Seadke masina käik vastavalt teekonna raskusele ja lume kogusele.
  Vajutage kruvikonveieri hooba (jn 14.C) ja kruvikonveier liigub edaspidi.
• Veo sisse lulitamiseks vajutage juhtkangi (jn 14.D).

MARKUS Kui masin tootab, tuleks alati kasutada taisgaasi.

6.3.6 Roolimine

Roolimise viis soltub lumepuhuri mudelist.

ST 526 S, Pöörates masina soovitud suunda.

ST 625,

ST665

Mudelitel, millel on "diff-lock release" on roolimine lihtsam (vt tehniliste andmete tabelit).

ST 665 T, Vasakule voi paremale pooramiseks

ST 726 T, tuleb vajutada vastavalt kas

ST 767 H vasak- voi parempoorde hooba (jn 14. H, jn 14. l).

6.3.7 Soidusuuna mutmine

Soidusuuna muutmise viis soltub lumepuhuri mudelist.

ST 526 S, Sōidusuuna muutmise ajal

ST 625, peab masin seisma.

ST 665, Masina soidusuuna muutmiseks

ST 665 T, kaituge jargnevalt:

ST 726 T - Masina seiskamiseks laske juhtkang (jn 14.D) ja kruvikonveieri juhtkang (jn 14.C) lahti.

Lukake käigukang soovitud asendisse (jn 14.A).
- Alustage uuesti tdd.

TAHTIS Soidusuuna

muutmine liikuva masinaga kahjustab ülekandesüsteemi.

ST 767 H Sōidusuunda muudetakse liikumise pealt.

Masina soidusuuna muutmiseks kaituge jargnevalt:

Tavaliselt tootamise ajal lukake kaigukang soovitud asendisse (jn 14.A).

TAHTIS Käigu vahetamine seisval masinal voib osutuda raskeks.

6.4 SEISKAMINE

Masina seiskamiseks laske kruvikonveieri
juhtkang (jn 14.C) ja edasilikumise
juhtkang (jn 14.D) lahti.
Masina valjalulitamiseks sehke
uhel viisil jargnevatest:

Vötke ohutusvöti valja vöi keerake seda (jn 15.A).
Lukake gaasikang (jn 15.C) seiskamisasendise.

Lund on parem eemaldada, kui see on veel vardske. Kaige juba koristatud alad veel kord ule, et koristada alles jaanud lumejagid
- Kui on voimalik, visake lumi valja tuulega samas suunas (parituult). Kontrollige lume valjaviskejoa kaugust ja suunda.
- Tugeva tuule korral laske deflektor alla nii, et see suunaks valjavisatava lume vastu maad, vahendades nii voimalust, et tuul kannab lund soovimusatse kohta.
- Töö lopus laske masinal moni minut käia, et vältinga jää tekkimist valjaviskevas.
- Hoidke alati lume tingimustele vastavat kiirust, reguleerige tegevust nii, et lumi paiskuks valja uhtlase joana.
- Enne peatamist viige mootori poorded minimumini.

6.6 PÄRAST KASUTAMIST

• Puhastage masin (Iloik 7.4).
• Liigutage koiki juhtseadmeid mitu korda ette ja taha.
• Kontrollige, et ñhunteil oleks lahti...
• Kontrollige, et osad ei oleks lahti tulnud voi kahjustada saanud. Vajadusel asendage kahjustatud osad ja keerake kinni lodvenenud kruvid ja poldid.

Masinat ei tohi kinni katta, kui mootor ja summuti on veel soojad.

7. HOOLDUS

7.1 ÜLDANDMED

TAHTIS Kohustuslikke ohutusnõudeid, mida tuleb masina kasutamisel jargida, on kirjeldatud loik 2.4.

Koik kontrollid ja hooldustoo dtuleb teha ainult siis, kui masin seisab

ja mootor on välja lūlitatud. Enne puhastamist voi hooldust vōtke vōti välja ja lugege üle vastavad juhised.

Hooldustöde tegemisel kandke sobivaid riideid, kindaid ja prille.

• Hooldustööde sagedust ja tüpi on kokkuvötlikult kirjeldatud "Hooldustabelis". Tabeli eesmärk on aidata teid masina toökindluse ja ohutuse säilitamisel. Seal on kirjas peamised töd ja nende teostamise sagedus. Tehke vastavad toimingud esimesena saabuval tahtajal.
• Mitteoriginaalvaruosade ja -tarvikute voib mojutada negatiivselt masina toed ja ohutust. Tootja keeldub igasugusest vastutusest kahu voi vigastuste eest, mis on tingitud mitteoriginaalvaruosade ja -tarvikute kasutamisest.
• Originaalvaruosi saab volitatud teeninduskeskustest ja edasimuujatelt.

TAHTIS Koik hooldus- ja reguleerimistoo, mida ei ole kaesolevas juhendis kirjeldatud, tuleb lasta teha edasimuujal voi spetsiaalses teeninduskeskuses.

7.2 KUTUSE TANKIMINE

Kütuse lisamiseks:

1. Keerake kutusepaagi kork lahti ja vötke pealt āra (jn 15.E).
2. Pange lehter sisse (jn 15.l).
3. Tankige kutust ja seejarel eemaldage lehter (jn 15.l).
4. Pärast tankimist keerake kutusekork (jn 15.E) korralikult kinni ja eemaldage mahaloksunud kutus.

MÄRKUS Arge taitke bensiinipaaki äreni.

MÄRKUS Kasutage ainult tehniliste andmetetabelis viidatud bensiini. Arge kasutage muudtüpi kutust. Kasutada vöib keskkonnasästlikubensiini, st alkulaatbensiini. Selle bensiinitübikoostis on inimstele ja loodusele vahemkahjulik. Selle kasutamisega ei seostu uhteginegatiivset efekti. Mügil on alkülbensiini tüpe, mille kasutamise efektide kohta puuduvadlahemad andmed. Lisateabe saamiseks lugegealkülbensiini tootja juhiseid ja andmeid.

MARKUS Kütus on kiirestiriknev ja seda ei tohiks paagis hoida üle 30 päeva. Enne pikemaaajalist ladustamist tankige viimase tokorra eel vaid niipalju kutust, kui selle lopetamiseks vaja laheb (ptk. 8).

7.3 MOOTORIOLI KONTROLL/LISAMINE

Kontrollige olitaset enne masina kasutamist.

MÄRKUS Masin tarnitakse ilma mootoriolita.

7.3.1 Kontrollimine / lisamine

Protseduur:

• Seadke masin kontrollimiseks tasasele pinnale.
• Puhastage korgi umbrus (jn 15.F). Keerake lahti ja tommake varras valja. Puhastage varras.
  Lukake olivarras taiilikult sisse ilmaseda omahokale kruvimata.
• Tömmake varras uuesti välja. Lugege vardalt olitase.
  Keerake olikork maha (jn 15.K).
• Lisage öli juurde, kui ölitase on langenud alla tähise „L" (jn 17)
• Asendamise kohta lugege p. 7.3.2

Liligne lisanine voib pohjustada

mootori ülekuumenemist. Kui tase on üle tahise „H“, tuleb öli seni valja lasta kuni saavutatakse öige tase.

MARKUS

Kasutatava olitüubi

kindlakstegemiseks vaadake

"Tehniliste andmetetabel".

7.3.2

Asendamine

seelastaksevalja kohe pärast mootori seiskamist.Sellepärastlaske enne olist tuhjendamist mootoril paar minutit jahtuda.

Mootorioli tuleb vahetada sagedusega, mis on kirjas "Hooldustööde tabelis".

Vahetage oli sagedamini, kui mootor peab tootama noudlikes tingimustes.

Toimige allkirjeldatud viisil:

1. Asetada masin tasasele pinnale.
2. Asetage kogumisnou valjalasketoru alla.
3. Keerake olikork maha (jn 15.K).
4. Keerake oli valjalaskekork maha (jn 15.J).
5. Koguge oli kogumisanumasse.
6. Keerata oli valjalaskmise kork kinni.
7. Puhastada voimalikud olijägid.
8. Täitke uue öliga. Kasutatava ölikoguse kindlakstegemiseks vaadake
   "Tehniliste andmete label".
9. Pārast Óli sissevalamist käivitage mootor ja laske 30 sekundit tuhikäigul toṭotada.
10. Veenduge, et oli valja ei leki.
11. Lülitage mootor valja. Oodake 30 sekundit ja kontrollige uuesti olitaset. Vajadusel vaadake ka loiku "kontroll/lisamine" (loik. 7.3.1)

TAHTIS Viige oli jaatmete korvaldamispunktti

vastavlt kohlikele eeskirjadele.

7.4 PUHASTAMINE

Tehke puhasstustoid siis, kui masin on valja lulitatud. Arge pudke reinnist Lund eemaldada, kui te ei ole enne:

Kruvikonveieri hoovast lahti lasknud.
- Mootori valja lulitanud.
- Süutevöitmé valja votnud

Puhastage masinat alati pārast kasutamist.
Puhastamisel järgige järgmiseid juhiseid:

• Kasutage alust (jn 1.l), et puhastada valjaviskerenn ja masin lumejäkident.
• Puhastage mootor harja ja/voi suruohuga.
• Arge pritsige vett otse mootorile.
• Pärast veega puhastamist käivitage masin ja kruvikonveier, et eemaldada vesi, mis vastasel juhul voib siseneda laagritesse ja neid kahjustada.

TAHTIS Arge kunagi kasutage

korgsurpepesurit. See voib

kahjustada elektrilisi osi.

7.5 SÜTEKÜUNAL

Protseduurideks, mis puudutavad sutekuunlaid,
porduge edasimuja voi volitatud
teeninduskeskuse poole. Sutekuunaldega
seotud protseduuride sageduse kohta
voite lugeda hooldustode tabelist.

7.6 KARBURAATOR

Karburaator on tootja poolt eelreguleeritud.
Rikete tuvastamise tabelist leiate infot, millal tuleb
teostada protseduure karburaatoriga (ptk. 12).

7.7 LUKUSTUSMUTRID-JA KRUVID

• Mutrid ja kruvid peavad olema alati korralikult kinni, et tagada masina ohutu toöseisukord.
• Kontrollige regulaarselt, et väljaviskerenni kinnitusmutrid oleksid korralikult kinni.

7.8 KRUVIKONVEIERI VOLL

Kruvikonveieri likumise hölbastamiseks on soovitatav periodiliselt sustlaga maärdepumbast maärida auke kruvikonveieri vollil.

Maarimises:

Eemaldage splindid ja kruvid (jn 18).

• Maärige auke ja keerake kruvikonveierit völlī moned korrad, et maärdeaine jookseks völli sees laiali.

• Pange kruvid ja splindid tagasi (jn 18).

8. HOIUSTAMINE

Kui masin tuleb seisma panna kauemaks kui 30 paeva:

1. Tuhendage toiteliin kutusest.
   Sulgege kutusekraan (jn 15.B).
2. Käivitage mootor ja laske sel toötada kuni seiskumiseni kutuse loppemise tottu.
3. Vahetage mootorioli, kui seda ei ole tehtud viimase kolme kuu jooksul.
4. Puhastage lumepuhur hoolikalt.
5. Kontrollige, et lumepuhuri ei oleks kahjustusi. Vajaduse korral tehke parandustoo.
6. Kui varv on kahjustatud, varvige kahjustatud kohad üle, et valtida roostetamist.
7. Kaitske metallpindu rooste eest.
8. Voimalusel hoiustada lumepuhur kinnises ruumis.

9. TEENINDUS JA REMONT

Käesolevas juhendis on antud koik vajalikud juhised masina juhtimiseks ja elementaarsete hooldustööde kohta, mida saab teha kasutaja ise. Koik reguleerimis- ja hooldustööd, mida selles juhendis kirjeldatud ei ole, tuleb lasta teha edasimujuja juures voi spetsiaalses teeninduskeskuses, kellel on vajalikud teadmised ja seadmed toöde korrektsetteostamiseks, nii et sälivad masina algsed ohutustingimused. Ebasobivates kohtades voi kvalitseerimata inimesto poolt teostatud tood muudavad garantii kehtetuks ja vabastavad tootja igasugusest kohustusest voi vastutusest.

• Garantii alla kuuluvaid parandusja hooldustoid tohivad teha ainult volitatud teeninduskused.
• Volitatud teeninduskeskused kasutavad ainult originaalvaruosi. Originaalvaruosad ja -tarvikud on spetsiaalselt projekteeritud nende masinate jaoks.
• Mitteoriginaalvaruosad ega -tarvikud ei ole heaks kiidetud ning -mitteoriginaalvaruosade ja -tarvikute kasutamine muudab garantii kehtetuks.
• Soovitameanda masina kord aastas volitatud teeninduskeskusesse ohutusseadmete hooldusse, teenindusse ja kontrolli.

10. GARANTII KATE

Garantii katab koik materjali-ja tootmisdefektid. Kasutaja peab hoolikalt jargima koiki lisatud dokumentatsoonis antud juhiseid.

Garantii ei kata kahjusid, mis on tingitud:

Kaasasolevate dokumentidega tutvumata jatmine.
Tahailepanematus.
- Ebaöige vöi lubamatu kasutus ja monteerimine.
- Mitte-originala varuosade kasutamine.
- Selliste lisatarvikute kasutamine, mida tootja ei ole kaasa andnud ega heaks kiitnud. Garantii ei kata ka:
Kulumaterjalide, nagu ülekanderihmad, puurid, esituled, rattad, ohutuspoldid ja juhtmed, normalset kulmist.
- Normaalne kulumist.
- Mootoreid. Need on kaetud mootori tootja garantiiga vastavalt nende garantiides kindlaks maaratud tingimustele.

Ostjat kaitsevad tema riigi seadused. Kaesolev garantii ei piira mingil moel ostja omamaa seadustega talle ette nahtud oigusi.

11. HOOLDUSTÖDE TABEL

Töö Sagedus Punkt
	1. korda Seejärel iga
MASIN
Köikide kinnituste kontroll	- lga kord enne kasutamist 7.7
Ohutuskontrollid / Juhtseadmete kontrollimine	- lga kord enne kasutamist 6.2
Üldine puhastamine ja kontrollimine	- lga kord pärast kasutamise lõpetamist	7.4
Väljaviskeala puhastamine	- lga 5 toätunni / kasutamiskorra järel	7.4

*** Protseduurid, mis tuleb sooritada edasimuja voi volitatud teeninduskuse juures.

Töö Sagedus Punkt
	1. korda Seejärel iga
Ülekandevölli määrimine	- lga 25 toötunni / hooaja järel ***
Kruvikonveieri völli määrimine.	- lga 10 toötunni / hooaja järel 7.8
MOOTOR
Süutekünla puhastamine - lga 25 toötunni / hooaja järel ***
Süutekünla asendamine - lga 100 toötunni / hooaja järel ***
Mootoriöli kontroll/lisamine - lga 5 toötunni /		7.3.1
Mootoriöli vahetamine 5 tundi lga 50 toötunni / hooaja järel 7.3.2

*** Protseduurid, mis tuleb sooritada edasimuju voi volitatud teeninduskuse juures.

12. RIKETE TUVASTAMINE

RIKE	VÖIMALIK PÖHJUS	LAHENDUS
1. Masin ei lähe käima	Süütevöti ei ole sees	Pange süütevöti sisse
	Vähe kütust	Tankige puhta kütusega.
	Öhuminiumiil väljas	Lükake öhuminiumiil sisse.
	Unustasite vajutada primerit.	Vajutage primerit
	Mooter on üleujutatud	Oodake mõni minut enne käivitamist Ärge vajutage primerit ega lülitage välja öhuminiumiili
	Küünlajuhe ühendusest lahti	Vötle ühendust volitatud teeninduskeskusega.
	Süüteküünal katki	Vötle ühendust volitatud teeninduskeskusega.
	Kütus vana	Vötle ühendust volitatud teeninduskeskusega.
	Vesi kütuses	Vötle ühendust volitatud teeninduskeskusega.
2. Kaotab jõuldust	Puhutakse liiga palju lund	Vähendage kïrust
	Kütusepaagi kork kaetud jää vöi lumaega	Eemaldage jää ja lumi kütusepaagi korgilt
	Summuti määr Dunud vöi ummistunud	Vötle ühendust volitatud teeninduskeskusega.
3. Mootori põörded madalad vöi ebakorrapärased	Öhuminiumiil on sees.	Lükake öhuminiumiil välja.
	Kütus vana	Vötle ühendust volitatud teeninduskeskusega.
	Vesi kütuses	Vötle ühendust volitatud teeninduskeskusega.
	Karburaator vajab vahetamist	Vötle ühendust volitatud teeninduskeskusega.
4. Liiga suur vibratsoon	Mõned osad on lahti tulud vöi kruvikonveier vöi tiivik on kahjustatud.	Keerake kõik kinnituselemendid korralikult kinni. Laske kahjustatud osad välja vahetada volitatud teeninduskeskuses.
	Kang ei ole ùiges asendis.	Kontrollige, et kang oleks fikseeritud ùigesse asendisse.

Kui probleemid jatkuvad ka parast kirjeldatud lahenduste rakendamist, votke uhendust om edasimuujaga.

RIKE VÖIMALIK PÖHJUS LAHENDUS
5. Lume väljaviskamise jõud on nõrgenud või aeglustunud	Väljaviskerenn on ummistunud. Puhastage väljaviskerenn.
	Kruvikonveier on kinni kiilunud. Eemaldaage võimalikud rusud või võörkehad kruvikonveierist.
6. Edasivedu ei tõöta	Juhtkang ei ole nõuetekohaselt reguleeritud.	Võtke ühendust volitatud teeninduskeskusega.

Kui probleemid jatkuvad ka pärast kirjeldatud lahenduste rakendamist, vötke ühendust om edasimüjaga.

SISÄLLYSLUETTELO

1. YLEISTA 1

2. TURVALLISUUSMAÄRÄYKSET. 2
