KÄYTTÖOHJE ST 5266 P STIGA

Kävellen ohjattava lumilinko - KAYTTOOHJEET

VAROITUS: Iue kaytloopas huolellsestl ennen koneen kayttoa.

See masin on lumepuhur.

OHT! Kütus on tule- ja
plahvatusohtlik. Enne tankimist
vötke valja Süütevöti ja
laske mootoril jahtuda.

Kui masin ei ole toos, siis peab kutusekraan olemakinni.
Mootor vobihahetult parast seiskumist olla vaga kuum. Arge puudutage summutit voi selle laheduses olevaid osi.See vobit tekitada poletusi.

TAHTIS Kui eemaldute masinast, siis voitke ohutusvoti alati valja (jn 15.A).

6.5 SOOVITUSED KASUTUSEKS

Mootorioli voib vaga kuum olla, kui

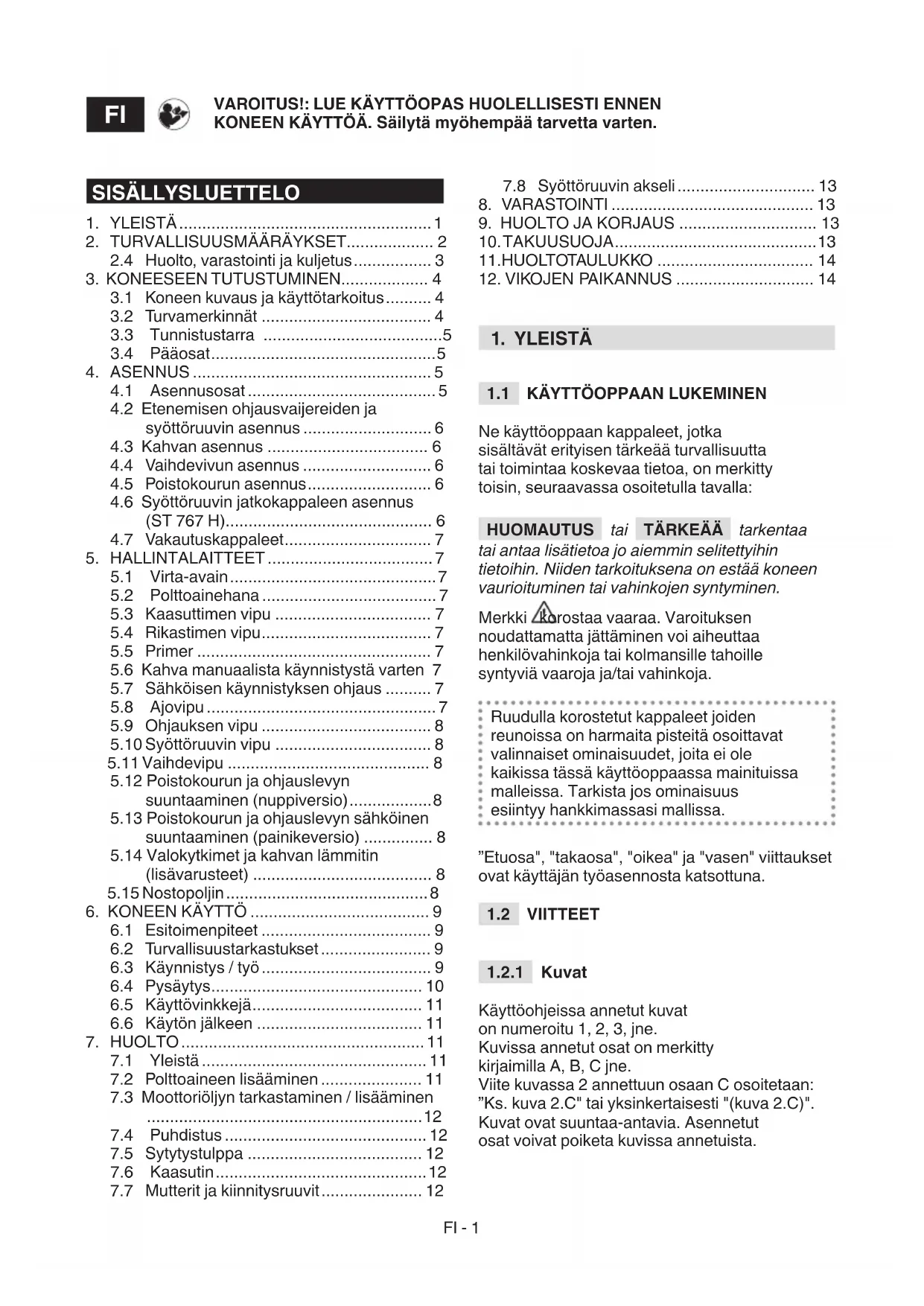

2.4 Huolto, varastointi ja kuljetus 3

1. KONEESEEN TUTUSTUMINEN 4

3.1 Koneen kuvaus ja kayttotarkoitus. 4
3.2 Turvamerkinnat 4
3.3 Tunnistustarra 5
3.4 Paaosat.. 5

4.ASENNUS 5

4.1 Asennusosat 5
4.2 Etenemisen ohjausvaijereiden ja syottoruuvin asennus 6
4.3 Kahvan asennus 6
4.4 Vaihdevivun asennus 6
4.5 Poistokourun asennus 6
4.6 Syöttöruuvin jatkokappaleen asennus (ST 767 H) 6
4.7 Vakautuskappaleet 7

1. HALLINTALAITTEET 7

5.1 Virta-avain 7
5.2 Poltoainehana 7
5.3 Kaasuttimen vipu 7
5.4 Rikastimen vipu 7
5.5 Primer 7
5.6 Kahva manuaalista käynnistystä varten 7
5.7 Sahköisen käynnistyksen ohjaus 7
5.8 Ajovipu 7
5.9 Ohjauksen vipu 8
5.10 Syottoruuvin vipu 8
5.11 Vaihdevipu 8
5.12 Poistokourun ja ohjauslevyn suuntaaminen (nuppiversio) 8
5.13 Poistokourun ja ohjauslevyn sahkoinen suuntaaminen (painikeversio) 8
5.14 Valokytkimet ja kahvan lammitin (lisavarusteet) 8
5.15 Nostopoljin 8

1. KONEEN KAYTTO 9

6.1 Esitoimenpiteet 9
6.2 Turvallisuustarkastukset 9
6.3 Kaynnistys / työ 9
6.4 Pysaytys 10
6.5 Kayttovinkkejä 11
6.6 Kayton jalkeen 11

1. HUOLTO 11

7.1 Yleistä 11
7.2 Poltoaineen lisääminen 11
7.3 Moottorioljyn tarkastaminen / lisäaminen 12
7.4 Puhdistus 12
7.5 Sytytystulppa 12
7.6 Kaasutin 12
7.7 Mutterit ja kiinnitysruuvit 12

7.8 Syottoruvin aksei 13
8. VARASTOINTI 13
9. HUOLTO JA KORJAUS 13
10.TAKUUSUOJA. 13
11.HUOLTOTAULUKKO 14
12. VIKOJEN PAIKANNUS 14

1. YLEISTÄ

1.1 KÄYTTÖOPPAAN LUKEMINEN

Ne käyttooppaan kappaleet, jotka sisälvt erityisen tärkea turvallisuutta tai toimintaa koskevaa tietao, on merkitty toisin, seuraavassa osoitetulla ravalla:

HUOMAUTUS tai TÄRKEAA tarkenta

tai antaa lisatietoa jo aiemmin selitettyihin tietoihin. Niiden tarkoituksena on estaa koneen vaurioituminen tai vahinkojen syntyminen.

Merkki krostaa vaaraa. Varoituksen noudattamatta jattaminen voi aiheuttaa henkilovahinkoja tai kolmansille tahoille syntyviä vaaroja ja/tai vahinkoja.

Ruudulla korostetut kappaleet joden reunoissa on harmaita pisteita osoittavat valinnaiset ominaisuudet, joita ei ole kaikissa tassä kayttooppaassa mainituissa malleissa. Tarkista jos ominaisuus esiyy hankkimassasi mallissa.

"Etuosa", "takaosa", "oikea" ja "vasen" viittaukset ovat kayttajän työasennosta katsottuna.

1.2 VIITTEET

1.2.1 Kuvat

Käytöohjeissa annetut kuvat on numeroitu 1,2,3,jne.

Kuvissa annetut osat on merkitty
kirjaimilla A, B, C jne.

Viite kuvassa 2 annettuun osaan C osoitetaan: "Ks. kuva 2.C" tai yksinkertaisesti "(kuva 2.C)".

Kuvat ovat suuntaa-antavia. Asennetut osat voivat poiketa kuvissa annetuista.

1.2.2 Otsikot

Käytöopas on jaettlu kukuihin ja kappaleisiin. Otsikko "2.1 Koulutus" on kappaleen "2. Turvallisuusmaäräykset" alaotsikko. Viittaukset lukuihin tai kappaleisiin osoitetaan sanoilla luku tai kappale sekä vastaavalla numerolla. Esimerkiki: "luku 2" tai "kappale 2.1".

2. TURVALLISUUSMAÄRÄYKSET

2.1 KOULUTUS

Lue namä ohjeet huolellisesti ennen koneen kayttoa.

Tutustuvipuihin ja koneen oikeaan kayttoon. Opi pysayttamän moottori nopeasti. Näiden varoitusten lukematta jattaminen saattaa aiheuttaa tulipalon ja/ taivakavan loukkaantumisen. Säilyta kaikki varoitukset ja ohjeet tulevaa kayttoa varten.

• Alä anna lasten tai kokemattomien henkilöiden käyttaa konetta. Paikalliset lait voivat maärata koneen käytolle minimi-ikärajan.
• Konetta ei koskaan saa käyttaa jos käyttaja on vasynyt tai huonovointinen tai on nauttinut läakeineita, huumeita, alkoholia tai muita käyttajan reflekseihin ja huomiokykyyn vaikuttavia aineita.
• Muista, etta käytäja on vastuussa tapaturmista tai vahingoista, jotka hän aiheuttaa muille ihmisille tai heidän omaisuksilleen. Käytäjan vastuulla on arvioida maaston mahdolliset vaarat ja ryhtya tarvittaviin varotoimenpiteisiin omansa ja muiden turvallisuuden takaamiseksi, erityisesti kun työskennelläan kaltevilla, epatasaisilla, liukkailla tai epävakailla pinnoilla.

2.2 ESITOIMENPITEET

Henkilonsuojaimet

• Alä käytä lumilinkoa ilman tarkoituksenmukaista vaatetusta.
• Pue jalkineet, joissa on pitavā pohja liukkailla pinnoilla.
• Käytä käytön, huollon tai korjaustoimenpiteiden aikana aina suojalaseja tai visiirä. Moottoroitujen koneiden käytto voi saada vieraita esineita sinkoutumaan silmiin.
  Käytä kuulosuojaimia.

Työalue / Kone

• Tarkista puhdistettava alue huolellisesti ja otanakyvat ja vieraat esineet pois. Esimerkiki kynnysmatot, kelkat, poydat, langat jne.

• Ennen moottorin käynnistämista tarkista, etta kaikki ohjaukset jotka kytkevat osat liikkumaan, on kytketty pois paälta.

• Sääda syöttöruvin suojuksen korkeuttä puhdistaaksesi kivi- tai kalliopintoja.
• Ennen lumen linkoamista, anna moottorin ja koneen sopeutua ulkoiseen lampötilan.

Polttomoottori: poltoaine

• Varoitus: polittoaine on erittain tulenarkaa. Käsitte varovasti!
• Säilytä poltoainetta aina sopivissa säiliössä.
  Tankkaa tai lisää polittoainetta suppiloa käytämää vain ulkoilmassa alakä tupakoi näiden toimenpiteiden aikana.
  Tankkaa ennen moottorin käynnistämista.
  Alä avaa sailiön korkkia alakä tankkaa kun moottorin on paallä tai vielä kuuma.
• Jos polttoainetta valuu ulos, alä kaynnistà moottoria vaan vie kone pois alueelta jolle polttoainetta valuji pauhdista valittomästi koneen paallee ja maahan valuneet polttoaineen jaamat
• Ruuvaa kiinni poltoainesällion ja polttoainetta sisälävien sailiöiden korkit.
  Välta poltoaineen paasemistä kosketuksiin vaatteiden kanssa tai Jos niin tapahtuu, vaihda vaatteet ennen moottorin kaynnistämista.

2.3 KAYTON AIKANA

Työalue

• Alä käytä konetta rajahdysalttiissa ympäristössa, syttyvien nesteiden, kaasujen tai polyn lahettyvilla. Sahkokosketukset tai mekaaniset hankaumat voivat aiheuttaa kipinoitä, jotka saavat polyn tai hypryt syttymän.
• Alä käynnistä moottoria suljetuissa tiloissa joihin voi keräantyä vaarallisia hiilimonoksidihöryjä. Käynnistystoimenpiteet on suoritettava ulkoilmassa tai hyvin tuuletetussa paikassa. Muista aina, etta pakokaasut ovat myrkyllisä.
  Työskentele ainoastaan paivänvalossa tai kyllin riittävasskeinovalossa ja hyvan nakyväisyyden vallitessa.
• Pida henkilot, lapset ja elaimet loitalla tyoalueelta. Lapsia on valvottava toisen aikuisen henkilon toimesta.
  Toimi erityisen varovaisesti kun kaytät konetta sorateiden, jalkakaytavien ja teiden laheisyydessa tai kun niitä ylitetäan. Varo piileviña vaaroja.
• Varo liikennettä kun konetta käytetaan tien laheisyydessa.

Käytannot

• Alä suuntaa poistokourun aukkoa
  pain vastatuuhta tai henkilöitä, eläimiä,

ajoneuvoja, asuntoja ja kaikkea sellaista, joka voi vahingoittua lumen tai lumen peitossa olevien esineiden takia. Al anakenkän olla koneen edessä.

• Alä koskaan käytä lumilinkoa aitojen, autojen, ikkunoiden, lasiaitojen jne. lahellä ellei poistokourun ohjauslevyä ole kunnolla saadetty.
• Alä laita kasiä ja jalkoja pyörivien osien lahelle. Pysyttele aina etaällä lumen poistokourun aukosta. Pidä poistokourua aina puhtaana.
• Jos lumilinko iskeytyy vieraisiin esineisiin taiJos epatavallsta tarinaa esiintyy, sammuta moottori, ota virta-avain pois, odota, etta likkuvat osat pysahtyvat ja tarkasta kone mahdollisten vahinkojen syntymisen varalta. Tarin onyleensa merkki ongelmasta. Korjaa mahdoliset vahingot ennen koneen kayttoa uudelleen.
• Ennen kuin poistut koneen luota, kytke.POIS paalta kaikki ohjaukset ja ota virta-avain POIS koneesta.
• Ennen korjaus-, puhdistus- tai säätotoimenpiteiden suorittamista, sammuta moottori, ota virta-avain pois ja odota, että liikkuvat osat pysähtyvä (ellei ohjeissa ole toisin osoitettu). Kytke sähkömoottorin johdot irti. (Valinnainen)
• Alä koske moottorin osiin jotka kuumenevat kayton aikana. Palovammojen vaara.
• Alä käytä konetta korkeilla nopeuksilla kun ajat liukkailla mailla. Toimi varovaisesti kun liikut taaksepäin. Katso taaksepäinennen peruuttamista ja sen aikana varmistaaksesi, ettei esteitä esinny.
• Kytke syöttöruvi pois pälta kun konetta kuljetetaan tai sitä ei käyteta.
• Varmista aina, etta olet tasapainossa ja kykenet pitamän kunnolla kahvasta kiinni. Kavele, ala koskaan juokse.

Käytön rajoitukset

• Älä käytä konetta poikkisuunnassa rinteessä.
  Aja maëssä aina ylhaälta alas ja painvastoin.
  Ole aina erityisen varovainen kun vaihdat suuntaa maëssä.
  Välta jyrkkiä mäïä.
• Alä koskaan käytä konetta ilman siihen kuuluvia suojuksia taiJos niitta ei ole asennettu oikein.
• Alä peukaloi tai kytke pois paikalla olevia turvajärestelmä.
• Alä muuta moottorin säatöjä alakä kaytä sitä ylikierroksilla. Jos moottoria kaytetaän ylikierroksilla, henkilovahinkojen vaara kasvaa.
• Alä ylikuormita konetta ohjaamalla sitä liian korkealla nopeudella.
• Alä koskaan laita kasiä poiston tai syöttöruuvin sisälle, ellei moottoria ole sammutetu ja virta-avainta irrotetu.

2.4 HUOLTO, VARASTOINTI JA KULJETUS

Suorita saannollinen huolto ja oikea varastointi koneen turvallisuuden sailyttamiseksi.

Käytöturvallisuuden kannalta on tärkeä, etta rikkoutuneet osat vahdetaan uusiin, eikä niitta korjata. Käytä ainoastaan alkuperäisiä varaosia: ei-alkuperäisten ja/tai huanosti asennettujen varaosien käytäminen vaarantaa koneen turvallisuuden ja voi aiheuttaa onnettouuksia tai henkilovahinkoja. Valmistajalla ei ole minkäänlaista vastuuta tällaisissa tapauksissa.

Huolto

• Jos polttoainesäliö on tyhjennettäva, suorita toimenpide ulkoilmassa ja moottori kylmäna.
  Tulipalovaaran vahentamiseksi, tarkista saannollisesti ettei oljyn ja/ tai poltoaene n vuotoja esinny.

Varastointi

• Alä jatä polttoineta sāiliöönJos konetta varastoidaan sellaisella paikassa, jossa polittoaineen hóyrt voivat joutua kosketuksiin avotulen, kipinöiden tai lammonlāhteiden kanssa.
• Anna moottorin jähtyä ennen kuin lumilinko varastoidaan suljettuun tilaan.
  Viittaaina kayttooppaaseen tarkeita yksityiskohtia varten jos lumilinkoa on varastoitava pitkäan

Kuljetus

• Jos konetta on kuljetettava kuoma-autolla tai perävaunulla, käytä aina kestävydeltään, leveydeltään ja pituudeltaan sopivia ramppeja.
• Lastaa kone moottori sammutettuna, sita tyontamalla, kayttamalla riittava maara henkiloita.
  Kuljetuksen ajaksi sulje poltoaineen hana (jos kuuluu varustukseen) ja kiinnita kone kunnolla kuljetusvalineeseen koysillai tai ketjuilla.

2.5 YMPÄRISTÖNSUOJELU

Ymparistonsuojelun tulee olla keskeisellasijalla kaytettaaess konetta rauhanomaisenrinnakkaiselon ja ympariston eduksi.

Välta aiheuttamasta Häiriöta naapureille.
Noudata tarkasti paikallisia saadoksiä, koskien pakkausten, oljyn, poltoaineen, suodattimien, kuluneiden osien tai minkā Tahansa ongelmajätteen havitysta. Naitä jatteita ei saa heittaa ravallisen sekajätteen joukloon, vaan ne on kerattava talteen erikseen ja vietavä niitta varten olevaan erilliseen jatteiden keräyspaikkaan, jossa niiden kierratyksesta huolehditaan.

Kun kone otetaan pois kaytosta ala hylkaa sita luontoon vaan vie se kaatopaikalle paikallisia saadoksià noudattaen.

3. KONEESEEN TUTUSTUMINEN

3.1 KONEEN KUVAUS JA KÄYTTÖTARKOITUS

Tämä kone on lumilinko.

Kone on varustettu lumen linkoamiseen
tarkoitetulla suojuksella suojatulla
syöttöruuvilla, joka ohjaa lumen poistokouruun.
Moottori liikuttaa syöttöruuvia, joka
antaa myös tyontövoiman koneelle.
Konetta ohjataan kojelaudalle
asetettujen ohjausten kautta.
Käytäja voi ohjata konetta ja käytää ohjauksia
ina seisoen, kuljettajan paikalla, koneen takana.

3.1.1 Kayttotarkoitus

Tämä kone on suunniteltu ja valmistetty lumen
linkoamiseen, auraamiseen ja poistamiseen
jalkakäytäviltä, puutarhoista, ajoteilta ja
muilta maan tasolla olevilta pinnoilta.
Lumilinkoa on käytettäv yksinomaan
lumen poistamiseen.

3.1.2 Väärä käytto

Käytö mihin tahansa muuhun tarkoitukseen, joka poikkeaa edellä mainituista, saattaa olla vaarallista ja aiheuttaa vahinkoja henkilöille ja/tai esineille. Sopimattomaksi käytöksi katsotaan (esimerkiki, mutta ei ainoastaan):

Koneen kayttkorotetuilla pinnoilla kuten katot, autotallit, katokset tai muut rakenteet tai rakennukset.
- Syöttöruvin käynnistys jos paikalla on muuta kuin lunta (esim. maa, ruoho, kivet tms.).
- Kuormien vetäminen tai työntäminen.
- Lasten tai muiden matkustajien kuljettamiseen.

TÄRKEÄKoneen virheellinen käytto saa takuun raukeamaan ja vapautta valmistajan kaikesta vastuusta siirtämalla käytäjälle kaikki omista tai kolmansille osapuolille koituvista vahingoista tai loukkaantumisista siirtyvän vastuun.

3.1.3 Kayttajatyppi

Tämä kone on tarkoitettu kuluttajien kayttöön eli muille kuin ammattikayttäjille. Tämä kone on tarkoitettu harrastuskayttöön.

TÄRKEÄKonetta saa kayttä vain yksi henkilo.

3.2 TURVAMERKINNÄT

Koneeseen on kiinnitetty erilaisia
merkkejä (kuva 4). Niiden tehtävana
on muistuttaa käytäjäa tarvittavista
toimenpiteista, jotta konetta voitaisin käytäa
varovaisesti ja riittvänan turvallisesti.
Merkkien merkitys:

VAROITUS!

VAROITUS! Lue ohjeet
ennen koneen kayttoa.

VAARA! Pidä kädet ja jalat poissa pyörivista osista.

VAARA! Esineiden
sinkoutumisvaara. Äla suuntaa
poistoaukkoa paikalla olevien
henkilöden tai elänten suuntaan.

VAARA! Pyoriva roottori. Pysy aina kaukana lumen poistoaukosta.

VAARA! Pida tyoaluetta vapaana henkiloista, lapsista ja elaimista.

VAROITUS! Ota avain pois ja lue käytöohjeet ennen huolto- tai korjaustoimenpiteiden suorittamista.

VAARA! Käsiä ei saa työntäa poistokanavaan kun syöttöruvi liikkuu. Pysäytä moottori ennen poistokourun vapauttamista.

VAARA! Pysyttele Ioitolla kuumista pinnoista.

VAARA! Moottorit aiheuttavat hiilimonoksidipäastöja. ALÄ kaynnista konetta suljetussa tilassa.

VAARA! Poltoaine on erittäin tulenarkaa ja rajähtävä. Ota virtaavain pois ja anna moottorin jäähtyä ennen poltoaineen lisäämista.

VAARA! Tulipalo- tai rajahdysvaara.
Alä tupakoi alaka kayta
avotula tai sytytyslahteita

VAARA! Käytä aina kuulosuojaimia.

VAARA! Käytä aina suojalaseja.

TÄRKEÄ Huonokuntoiset tai lukukelvottomat tarrat on vaihettava. Pyydä tilalle uudet tarrat valtuutetulta konekohtaiselta huoltokeskukselta.

3.3 TUNNISTUSTARRA

Tunnistustarrassa annetaan seuraavat tiedot (kuva 1):

1. Valmistajan osoite
2. Koneen malli
3. Akustisen tehon taso
4. CE-vaatimustenmukaisuusmerkki
5. Moottorin rpm-nopeus
6. Moottorivoima
7. Moottorin sylinteritilavuus
8. Valmistuskuukausi/vuosi
9. Sarjanumero
10. Tuotekoodi

Kirjoita koneen tunnistustiedot tarrassa oleviin tarkoituksenmukaisiin paikkoihin, joka on kiinnitetty takakanteen.

TÄRKEÄKäytä tuotteen tunnistustarrassa annettuja tunnistavia nimia.

TÄRKEÄKäytä tunnistavia nimiä joka kerta kun valtuutettuun huoltokorjaamoon otetaan yhteyttä.

3.4 PAAOSAT

Kone koostuu seuraavista pääosista (kuva 1):

A. Runko
B. Kojelauta
C. Moottori
D. Poltoainesaillio
E. Pistoke sahkokaynnistysta varten
F. Kahva manuaalista käynnistystä varten
G. Ohjauslevy
H. Poistokouru
I. Kauha
J. Syöttöruvin suojus
K. Syöttöruvi
L Vakautuskappaleet
M. Valot (Valinnainen)
N. Pyorat/Telaketjut
O. Syöttöruuvin jatkokappale (Valinnainen)

4. ASENNUS

Kuljetus- ja varastointiteknisista syistä jotkin koneen osat toimitetaan purettuina ja ne tulee koota pakkauksesta purkamisen jälkeen, seuraavia ohjeita noudattaen.

Pakkauksesta purkaminen ja koneen asentaminen on suoritettava tasaisella ja kiintealla tasolla, jossa on riittavasti tilaa koneen ja pakkausten liikuttamiseen, kayttamallaina tarkoituksenmukaisia valineita. Alä kayta konetta ennen kuin osassa "ASENNUS" annetut ohjeet on suoritetu loppuun.

TARKEAA Kone toimitetaan ilman moottorioljya ja polittoainetta.

4.1 ASENNUSOSAT

Pakkaus sisältaa asennusosat (kuva 3), jotka on lueteltu seuraavassa taulukossa:

ST 526 S, ST 625, ST 665, ST 665 T, ST 726 T
As. Kuvaus Määrä
A	Vaihdevipu	1
B	Vaihdevivun kiinnitysruuvit	-
C	Kahvan kiinnitysruuvit ja välikappaleet	2
D	Vaihdevipujen kahvat ja ohjauslevyn suuntaus	2
E	Suppilo	1
F	Turva-avain	1
G	Poistokouru	1
H	Ruuvit ja itselukittuvat mutterit	3 + 3

ST 767 H
As. Kuvaus Määrä
A	Vaihdevipu	1
B	Vaihdevivun kiinnitysruuvit	-
C	Kahvan kiinnitysruuvit ja välikappaleet	2
D	Vaihdevivun kahva	1
E	Suppilo	1
F	Turva-avain	1
G	Poistokouru	1
H	Ruuvit ja itselukittuvat mutterit	3 + 3
I	Syöttöruuvin jatkokappale	1
J	Syöttöruuvin jatkokappaleen kiinnitysruuvit	4

4.1.1 Pakkauksen purkaminen

1. Avaa pakkaus huolella ja varo osien havittamista

2. Tutustu laatikossa olevaand dokumentaatioon, namä ohjeet mukaan luettuina.

3. Ota-pois laatikosta kaikki irralliset osat.

4. Ota lumilinko pois laatikosta.
5. Havita laatakko ja pakkausmateriala! paikallisten märäysten mukaisesti.

4.2 ETENEMISEN OHJAUSVAIJEREIDEN JA SYÖTTÖRUUVIN ASENNUS

Kiinnitā valjerissa oleva aukkotarkoituksenmukaiseen reikaan (kuva 5.A, kuva 5.B).

HUOMAUTUS Valjerit on esiasennettu kojelaudalle.

4.3 KAHVAN ASENNUS

Kahva toimitetaan valmiaksi asennetun
kojelaudan kanssa. Koneeseen asennettavan
kahvan asennusruuvit, vaihdevivun
kiinnitsruuvit, poistokourun kiinnitsruuvit
ja vaihdevivun sekä ohjauslevyn vivun
kahvat toimitetaan erillissesspa pakkaufsessa,
joka loytyk koneen pakkaufsesta.
Asenna seuraavalla tavalla:

1. Aseta kahvaputken aaripaat (kuva 6.A) lahelle tukea (kuva 6.B).
2. Aseta välikkeet (kuva 6.C) ja kohdista ne aukkoihin nahden huomioimalla oikea halkaisija (pienempi ura ulospain, suurempi ura sisäänpain).
3. Aseta ruuvit, aluslevyt ja mutterit aukkoihin ja ruuvaa ne kiinni.

4.3.1 Vipujen kahvojen asennus

Ruvuaa kukin kahva vivuissa oleviin
kierteitettyihin tankoihin (kuva 7).
Kirista kiinnitysmutteri.

4.4 VAIHDEVIVUN ASENNUS

1. Aseta vaihdevivun nivel (kuva 8.A) vivussa olevaan aukkoon (kuva 8.B) sen kytsemiseksi voimansiirtoon ja kiinnittamiseksi mutterilla (kuva 8.C).
2. Aseta vaihdevivun yäosa (kuva 8.D) lahelle sen alaosassa olevaa aukkoa ja kiinnitä se asettamalla tappi (kuva 8.E) ja sukka (asennettu valmiiksi vaihdevipuun) (kuva 8.F).

4.5 POISTOKOURUN ASENNUS

1. Aseta poistokouru (kuva 9.A) laipan kiinnytyskohtaan (kuva 9.B) asettamalla aukot kohdakkain kourun alaosan kanssa.
2. Aseta ruuvit aluslevyjen kanssa aukkoihin ja kiinnita ne (kuva 9.C).

4.5.1 Poistokourun suuntaa saatavan valjerin liittäminen

Suuntaa saatavan vajerin tarkoituksena on liittaa poistokouru kojelaudalle asetetuun kampeen sallien nain poistokourun suuntaamisen halutulla ravalla.

1. Aseta valjeri (kuva 9.D) ja kiinnitta rengas poistokourun kaantojarjestelmaan.
   4.5.2 Ohjauslevyn suuntaa saatavän valijerin asennus (ST 526 S, ST 625, ST 665, ST 665 T, ST 726 T)

Ohjauslevyn suuntaa saatavan vaijerin tarkoituksena on liittaa poistokourun ohjauslevy kojelaudalle asennetttuon ohjaukseen, sallien sennostamisen ja laskemisen haluttuun suuntaan.

1. Työnnä suuntaa saätävän vajerin pää (kuva 10.C) tappiin (kuva 10.B).
2. Aseta sukka tapin paallee ja lukitse (kuva 10.D).
3. Aseta saatoruvi (kuva 10.A) paikoilleen (kuva 10.E) ja kiinnitta mutteri (kuva 10.A).
4. Anna vajerin kulke öljykorkissa olevan ohjaimen kautta ja pysy loitolla pakoputkesta.

4.5.3 Ohjauslevyn ja poistokourun suuntaa saatavien liittimien kiinnitys (ST 767 H)

Kytkemallä ohjauslevyn ja poistokourun suuntaa saatavat sahkoliittimet, syotetaan energiaa järjestelmalle sallien nain poistokourun suuntaamisen haluttuun suuntaan.

Kiinnitka kojelaudan (kuva 11.A), ohjauslevyn (fig.11.B) ja poistokourun (kuva 11.C) suuntaa saaatavan kaepelin virtaliittimet vastaaviin kytkentaktohtiin. Aseta kaapeli lapivientisuojuksen (kuva 11.D) sisalle, joka on moottorin takana.

4.6 SYÖTTÖRUUVIN JATKOKAPPALEEN ASENNUS (ST 767 H)

Syottoruuvin jatkokappaleen ansiostasyottoruuvin voidaan kerata suurempimara lunta sallien nain tyonoptimoinnin ja nopeuttamisen.

1. Aseta syottoruvin jatkokappale syottoruvin palle, kuten on osoitetu kuvassa (kuva 12.A).
2. Aseta ruuvit ja mutterit aukkoihin ja ruuvaa ne kiinni (kuva 12.B).

4.7 VAKAUTUSKAPPALEET

Kappaleita tarvitaan saatamän syottoruvin etaisyytta maasta sen suojaamiseksi. Koneeseen kuuluu 2 vakautuskappaletyyppia:

metallinen: kaytettäva kun työskennellään kovilla tai epatasaisila mailla, jotka voivat vahingoittaa vakautuskappaleita, kuten esimerikiki asfaltti- tai soratiet (kuva 13.B).
- muovinen: käytettäva kun työskennelläan pehmeämmlä mailla, jotka eivat vahingoita vakautuskappaleita, kuten puutarhat tai pienet tiet (kuva 13.C).

Niiden asentamiseksi:

1. Löysää ruuvit (kuva 13.A).
   Nosta / laske kappaleet (kuva 13.B, 13.C).
2. Kiinnitä ruuvit.

Tarkista, etta kappaleet on saadetty molemmilla puolilla samalle tasolle.

5. HALLINTALAITTEET

5.1 VIRTA-AVAIN

Sen avulla moottori voidaan pysayttaa ja kaynnistaa. Virta-avaimella on kaksi eri asentoa (kuva 15.A):

1. Avain irrotetu - OFF - moottori pysahtyy eikä sitä voi käynnistäa.
2. Avain kytketty - ON - moottori voidaan kaynnistaa ja ottaa kayttoon.

TÄRKEÄMoottorie ei käynnisty jos turva-avainta ei ole kytketty kunnolla. Joissakin malleissa on myös tarpeen kaantaa avainta myotapäivän käynnistyksen aikaansaamiseksi.

5.2 POLTTOAINEHANA

Poltoainehananavaaminensallipoltoaineenannostelun (kuva 15.B).

1. myotapäivään - auki.
2. vastapäivään -kiinni.

5.3 KAASUTTIMEN VIPU

Saataa moottorin kierrosnopeutta.

Kyltissä nakyvien asentojen merkitykset: (kuva 15.C):

STOP

1. Täysillä kierroksilla. Käytettävaina koneen käynnistämiseksi ja toiminnan aikana.
2. Minimikierroksilla. Sitä käytetään kun moottori on riittävän kuuma seisontavaiheiden aikana.

3. Pysäytysasento (jos paikalla).
   Kone pysahtyy valittomasti.

4. Keskiasento (jos paikalla). Siirtamallkaasuttimen vipua jäniksens / kilpikonnan suuntaan voit lisata / vahentaa nopeutta ja valita suoritettavan työn kannalta sopivimman nopeuden (korkea lumi, kivinen maasto jne.).

5.4 RIKASTIMEN VIPU

Sitä kaytetaan moottorin kaynnistamiseen kylmanä. Rikastimessa on kaksi asentoa (kuva 15.D):

Rikastin on paallä (kylmakaynnistysta varten).

Rikacin on pois päältä (normaali toiminta ja käynnistys lampimanä).

5.5 PRIMER

Painamalla primer-painikkeessa olevaa ohjausta ruiskutetaan poltoainetta kaasuttimen imuputkistoon edesauttamalla nain moottorin kaynnistysta kylmana (kuva 15.L).

5.6 KAHVA MANUAALISTA KÄYNNISTYSTÄ VARTEN

Sallii moottorin manuaalisen kaynnistyksen (kuva 15.H).

5.7 SÄHKOISEN KÄYNNISTYKSEN OHJAUS

Sallii moottorin sahköisen käynnistyksen (kuva 15.M) kun kone on kytketty sahköverkloon tarkoituksenmukaisella maadoitetulla kolminapaisella pistokkeella (kuva 15.G).

5.8 AJOVIPU

Sallii koneen kulkemisen eteenpain.

1. Laske vipu alas (kuva 14.D) kunnes se asettuu kahvan pälle etenemistä varten.

2. Vapauta vipu koneen etenemisen pysayttamiseksi.

5.9 OHJAUKSEN VIPU

Ohjauksen vipu avaa tasauspyoraston lukitusjarjestelmän koneen helppompaa ohjausta varten.

Käntyäksesi oikealle, paina vipua (kuva 14.H) ja ohjaa konetta samalla oikealle.

Koneessa käytetytöntövoima saa aikaan oikeanpuoleisen pyörän tai telaketjun lukittumisen, sallien kaännön oikealle.

Vasemmalle kaannyttäessä, paina vipua (kuva 14.l) ja suuntaa kone samanaikaisesti vasemmalle.

Koneessa käytetty tyontövoima saa aikaan oikeanpuoleisen pyörän tai telaketjun lukittumisen, sallien kaannon vasemmalle.

HUOMAUTUS Kaantö ilman vivun kayttoa on vakeampaa.

HUOMAUTUS Kaantö ilman vivun kayttöa voi saada aikaan telaketjun irtoamisen.

5.10 SYÖTTÖRUUVIN VIPU

Kännistäa syöttöruvin pyörinnan.

• Syöttöruvin pyörinnän käynnistämiseksi, laske vipu alas (kuva 14.C), kunnes se osuu kahvaan.
• Jos syottoruuvin vipu kaynnistetaan yksittain, kun se vapautetaan syottoruuvin pyorinta pysahtyy ja vipu palautuu automaattisesti alkuasentoon.

Jos syottoruvin vipua kaytetaan yhdessa ajovivun kanssa, kun se vapautetaan se jaa paalle. Se kytkeytyo poss paltvain kun myos ajovipu vapautetaan (kuva 14.D).

5.11 VAIHDEVIPU

Kone on varustetu vipukaytöisellä vaihteella (kuva 14.A):

6 vaihdetta etenemisnopeudens saatamiseksi
2 vaihdetta peruutusnopeuden saatamiseksi

5.12 POISTOKOURUN JA OHJAUSLEVYN SUUNTAAMINEN (NUPPIIVERSIO)

Poistokourun kiertoa saadetaan nupilla, Jonka avulla on mahdollah ojhata lumen poistoa haluttuun suuntaan.

• Kännä nuppia (kuva 14.E) myöta- tai vastapäivään kourun suuntaamiseksi. Ohjauslevyn suuntaa ylos ja alas ohjataan tarkoituksenmukaisella vivulla (kuva 14.B). Liikuta vipua eteen / taakse ohjauslevyn laskemiseksi / nostamiseksi.
  Vipu kokonaan edessa = ohjauslevy alhaalla.
  Vipu kokonaan takana = ohjauslevy ylhaallä.

5.13 POISTOKOURUN JA OHJAUSLEVYN SÄHKOINEN SUUNTAAMINEN (PAINIKEVERSIO)

Sallii lumen poiston suuntaamisen haluttuun suuntaan.

• Paina painiketta (kuva 14.L) eteen tai taakse ohjauslevyn suuntaamiseksi (kuva 1.G).
• Paina painiketta (kuva 14.M) oikealle / vasemmalle poistokourun suuntaamiseksi (kuva 1.H).

5.14 VALOKYTKIMET JA KAHVAN LAMMITIN (LISAVARUSTEET)

Sytytä valot asettamalla kytkin asentoon I (kuva 14.F).

• Valot päällä = kytkin asennossa l.

Laita kahvan lammitin paalle asettamalla kytkin asentoon I (kuva 14.G).
- Lammitin päällä = kytkin asennossa I.

5.15 NOSTOPOLJIN

Poljin (kuva 16.A) syottoruvin korkeuden saatamiseksi:

• As. 1 - täysin ylos nostettuna. Sitä käytetaan koneen siirtämseen.
• As. 2 - työ. Syöttöruvi viedään keskiasentoon. Sitä käytetään normaaleissa työolosuheissa.
  As. 3 - maan myotäinen. Syottoruvi on tāysin alas laskettu ja maan myotäinen. Telaketjujen etuosa jää nodsetuksi

ylos maasta. Sitä kaytetaan erityisissä olosuheissa (esim. jainen lumi).

Syöttöruuvin korkeuden säätöä varten toimi seuraavassa kuvatulla ravalla:

Tartu molemmin kasin ohjausnPuppeihin.
- Paina poljinta ja nosta/laske samanaikaisesti konetta asetettavan asennon mukaan.
- Polkimen vapauttaminen: kone likittuu valittuun asentoon.

6. KONEEN KAYTTÖ

Noudatettavat turvallisuusmaaraykset
koneen kayton aikana on kuvattu
luvussa 2. Noudata tarkalleen
kyseisiä ohjelta estäksesi vakavia
riskitilanteita tai vaaroja.

6.1 ESITOIMENPITEET

Ennen koneen käyttoa tarkasta etta paikalla on polttoainetta ja oljyn taso. Polttoaineen tankkaamiseen ja oljyn lisäämiseen liittyviä toimenpiteita ja varotoimia varten (ks. kappale 7.2 ja kappale 7.3).

Ennen koneen kayttoa, saadda kappaleiden korkeutta mukauttaaksesi koneen maaperan mukaan (ks. kappale 4.7).

6.2 TURVALLISUUSTARKASTUKSET

Varmista, etta olet ymmartanyt kayttohjeen sisallon ennen kuin jatkat toimintaa. Suorita lisaksi seuraavat turvallisuustarkastukset ja tarkasta, etta tulokset vastaavat taulukoissa annettuja.

Suorita turvallisuustarkastukset
aina ennen käytöä.

6.2.1 Yleistarkastus

Kohde Tulos
Polttoainejärestelmä ja liitännät.	Ei vuotoja.
Sähköjhodot. Eristys on ehjä.	Ei mekaanista vahinkoa.
Öljysiiri. Ei vuotoja.	Ei vahinkoa.
Testiajo Ei poikkeavaa tärin	ää. Ei poikkeavaa äntä.

6.2.2 Työntövoiman ja syöttöruuvin toiminnallinen testi

Toimenpide Tulos
Käynnistä kone(kappale 6.3)	Pyörien ja syöttöruuvienon pysytävä paikoillaan.
Työntövoiman toiminnallinen testi
Paina ajovipua(kuva 14.D).	Pyörät saavat lumilingonetenemään.
Vapauta ajovipu(kuva 14.D)	Pyörät pysähtyvät.
Syöttöruuvin toiminnallinen testi
Paina syöttöruuvinvipua (kuva 14.C).	Syöttöruvi alkaa pyörä.
Vapauta syöttöruuvinvipu.	Syöttöruvi pysähtyy
Syöttöruuvin ja pyörien toiminnallinen testi
Pitämällä ajovipaupainettuna (kuva 14.D),paina syöttöruuvinvipua(kuva 14.C).	Pyörät saavatlumilingon etenemäänja syöttöruvi pyörii.
Vapauta syöttöruuvinvipu (kuva 14.C).	Pyörät pyörivät ja syöttöruvi jatkaypaöriramista.
Vapauta ajovipu(kuva 14.D).	Pyörät lukittuvat ja syöttöruvi pysähtyy.

Jos mikä tahansa tuloksista poikkeaa seuraavissa taulukoissa osoitetuista arvoista, konetta ei ole mahdollsta käyttaa! Toimita kone huoltokesukseen konekohtaisia tarkastuksia ja korjaustoimenpiteita varten.

6.3 KÄYNNISTYS/TYÖ

1. Avaa polttoaninehana (kuva 15.B).
2. Laita turva-avain paikoilleen ja kaannà sitá myotapäivän osoitettuun kohtaan (kuva 15.A).

6.3.1 Kylmäkäynnistys

1. Kaannä kaasuttimen vipu taysille kierroksille (kuva 15.C).
2. Laita rikastin pälle (kuva 15.D).
3. Paina primer-pumpppua (kuva 15.L) kaksi tai kolme kertaa. Varmista, etta aukko peitetaa n sormella kun pumpppua painetaan.
4. Käynnistä sahköohjauksella (kappale 6.3.4) tai manuaalisella ohjauksella (kappale 6.3.3).
5. Laita rikastin pois paälta (kuva 15.D).

TÄRKEÄ Ennen koneen käyttoa odota muutama minuutti, etta oljy kuumenee.

6.3.2 Käynnistys lämpimänä

1. Kännä kaasuttimen vipu täysille kierroksille (kuva 15.C).
2. Tarkista, etta rikastin on kytketty pois pälta (kuva 15.D).
3. Käynnista sahköisellä tai manuaalisella ohjauksella (ks. seuraavassa).

TÄRKEÄLampimäna tehtävän käynnistyksen aikana ala paina primeria.

6.3.3 Manuaalinen käynnistys

Moottorin manuaalista käynnistystä varten veda
kahvaa hitaasti (kuva 15.H) ulospän, kunnes
tunnet vastuksen. Vedä sitten voimakkaasti
ja saata kädensijaa sitä vapauttaessa.
Toista toimenpide kunnes moottori käynnistyy.

HUOMAUTUS Älä suorita yli 3/4 yritystä, sillä muussa tapauksessa moottoriin voi päästä liikaa polttoainetta. Jos kone ei käynnisty, tarkista mahdolliset syyt "Vikojen paikkannustaulukosta".

6.3.4 Sähköinen käynistys

Varmista,etta syottolaitteistossa on maadoitus ja vikavirtasuojakytkin.

1. Työnnä syöttöjohdon pistoke (kuva 15.G) 230 V:n pistorasiaan.
2. Paina kaynnistyspainiketta moottorin kaynnistamiseksi.
3. Kun moottorin on kännistetty, kytke pistoke irti pistorasiasta.

6.3.5 Työskentely

Koneen käyttoa varten toimi seuraavassa kuvatulla tavalla:

• Tarkoituksenmukaistavipua kayttamalla suuntaa kouru ja ohjauslevy (kuva 1.G).
  Ulostulevan lumen heittopituuden lisäamiseksi, suuntaa ohjauslevyä ylospain.
  Ulostulevan lumen heittopituuden vahentamiseksi, suuntaa ohjauslevya alaspain.
• Aseta vaihde reitin ja lumimärän mukaan.
  Paina syottoruvin vipua (kuva 14.C) edessä oleva syottoruvin pyorinnan kaynnistamiseksi.
  Paina ajovipua (kuva 14.D) tyontovoiman kaynnistamiseksi.

HUOMAUTUS Käytä moottoria aina täysillä kierrosluvuilla koneen käytön aikana.

6.3.6 Ohjaus

Ohjaustapa vaihtelee lumilingon malkin mukaan.

ST 526 S, Suuntaamalla kone

ST 625, haluttuun suuntaan.

ST665

Malleissa, jotka on varustettu "diff-lock release" -toiminnolla, ohjaus on helpompi (ks. teknisten tietojen taulukko).

ST 665 T, Paina ohjauksen vipuja oikealle tai

ST 726 T, vasemmalle (kuva 14. H, kuva 14.I)

ST 767 H ohjataksesi oikealle tai vasemmalle.

6.3.7 Vaihteen vaihto

Vaihteen vaihto vaihtelee
lumilingon mallin mukaan.

ST 526 S, Vaihde on vaihrettava

ST 625, kone pysahdyksissä.

ST 665, Vaihteen vaihtamiseksi, toimi

ST 665 T, seuraavassa osoitetulla tavalla:

ST 726 T Pysaytä kone vapauttamalla ajovipu (kuva 14.D) ja syottoruuvin vipu (kuva 14.C).

• Siirra vaihdevipu haluamaasi asentoon (kuva 14.A).
  Aloita normaali tyo.

TÄRKEÄVaihteen vaihtokoneen liikkuessa aiheuttaavahinkoja voimansirtojarjestelmalle.

ST 767 H Vaihde on vaihdtava koneen liikkuessa.

Vaihteen vaihtamiseksi, toimi seuraavassa osoitetulla tavalla:

• Normaalin työn aikana, siirä vaihdevipu halumaasi asentoon (kuva 14.A).

TÄRKEÄVaihteen vaihto kone
pysähdyksissä voi olla vaikeeaa.

6.4 PYSÄYTYS

Koneen pysayttamiseksi, vapauta syottoruuvin
vipu (kuva 14.C) ja ajovipu (kuva 14.D).
Koneen sammutamiseksi, toimi
yhdellä seuraavista tavoista:

• Irrota tai kännä turva-avainta (kuva 15.A).
  Vie kaasutin (kuva 15.C) pysa'tysasentoon.

Polittoaineen hanan tulee aina olla kiinni kun konetta ei kayteta.

Moottori saattaa olla kuuma heti sammuttamisen jalkeen. Alakoske aanenvaimentimeen tai sen lahellə oleviin osiin. On olemassa vaara saada palovammoja.

TÄRKEÄ Joj joudut poistumaan koneen laheltä, irrota aina turva-avain (kuva 15.A).

6.5 KÄYTTOVINKKEJÄ

• Lumen poisto on tehokkaampaa kun lumi on uutta. Lakaise puhdistetuilla alueilla uudelleen lumijaamien poistamiseksi.
• Poista lumi mahdollisuuksien mukaant tuulen suuntaisesti. Tarkista poistetun lumen etaisyys ja suunta.
• Jos paikalla on voimakas tuuli, laske ohjauslevya siten, etta poistettu lumi suunnataan maahan pän vahentäen nain mahdollisuutta, etta tuuli kuljettaa ne vaarille alueille.
• Työn loputtua, jäta kone käyntiin muutamaksi minuutiki. Nain estetään jaan muodostumista ulostuloaukkoon.
• Pida vauhtia aina lumiolosuheisiin sopivana, saatamalla sita siten, etta lumi poistetaan jatkulla syotolla.
  Vahennä koneen kierroslukuja ennen sen pysayttamista.

6.6 KAYTON JALKEEN

Suorita puhdistus (kappale 7.4).
- Liikuta kaikkia vipuja edestakaisin useaan kertaan.
- Tarkista, etta rikastin on kytketty pälle.
- Tarkista, ettei paikalla ole likystyneita tai vahingoittuneita osia. Tarpeen vaatiessa vaihda vahingoittuneet osat ja kirsta likystyneet ruuvit ja pultit.

Alä peita konetta niin kauan kun moottori ja pakokitki ovat vielä kuumia.

7. HUOLTO

7.1 YLEISTA

TÄRKEÄNoudatettavat turvallisuusmaäräykset koneen kayton aikana on kuvattu kappaleessa 2.4.

Kaikki huoltoa koskevat tarkastukset ja toimenpiteet on suoritettava kone pysahdyksissä ja moottori sammutettuna. Poista virta-avain ja lue ohjeet huolellisesti ennen minkaan puhdistus-, huolto- tai korjaustoimenpiteen aloittamista.
Käytä tarkoituksenmukaisia vaatteita, käsineitä ja laseja ennen huoltotoimenpiteiden suorittamista.

Toimenpiteiden suoritustiheydet ja tyypit on annettu "Huoltotaulukossa". Taulukontarkoituksena on auttaa sailyttamän kone tehokkaana ja turvallisena. Siinä on esitetty tärkeimmät toimenpiteet sekä niiden kaikkien suoritustiheydet. Suorita vastaava toimenpide ensimmäiseksi vastaantulevan märäajan yhteydessä.
- Ei-alkuperäisten varaosien ja lisāvarusteiden kāytto voi vaikuttaa negatiivisesti koneen toimintaan ja turvallisuuteen. Valmistaja ei vastaa kyseisten tuotteiden aiheuttamista vahingoista tai vammoista.
Alkuperäiset varaosat toimitetaan huoltokorjaamoiden ja valtuutettujen jalleenmyyjien toimista.

TÄRKEAA Kaikki huolto- ja
sätötoimenpiteet joita ei ole kuvattu tassä
käytöohjeessa on suoritettava jälleenmyyjän
tai ammattitaitoisen keskuksen toimesta.

7.2 POLTTOAINEEN LISAAMINEN

Polttoaineen lisäämiseksi:

1. Ruuvaa auki polittoinesaillion korkki (kuva 15.E) ja ota se pois.
2. Aseta suppilo (kuva 15.l).
3. Lisaa poltoainetta ja ota suppilo pois (kuva 15.l).
4. Tankkauksen paattyessra ruuvaa kiinni poltoaineen korkki (kuva 15.E) ja puhdista mahdolliset vuodot.

HUOMAUTUS Ålä tayta
polttoinesäiliöta ylapintaan asti.

HUOMAUTUS Käytä vain teknisten tietojen taulukossa osoitettua poltoainetta. Alä käytä muun typpisia poltoaineita. Voit käytta biopolttoaineita, kuten alkylaattibensiini. Tämän bensiin pitoisuudella on alhaisempi vaikutus henkilöille ja ympäristolle. Niiden käyttoön liittyen ei ole osoitettu negatiivisia vaikutuksia. Joka tapaukssessa myynnissä on alkylaattibensiinejä, joiden käyttoön liittyvià tarkkoja ohjeita ei ole mahdollista antaa. Lisatietoja varten on suositeltavaa tutustua alkylaattibensiin valmistajan antamiin tietoihin.

HUOMAUTUS Poltoaine on pilaantuvaa

eikä sitā saa säilyttää sailiössä yli 30

vuorokautta. Ennen koneen varastointia

pitkaki ajaksi, tayta sailio poltoaineella,

joka riittaa viimeiseen kayttoon (luku 8).

7.3 MOOTTORIÖLJYN TARKASTAMINEN / LISÄÄMINEN

Tarkasta moottoriöljyn taso ennen jokaista kayttoa.

HUOMAUTUS Kone toimitetaan

kayttajalle ilman moottorioljya.

7.3.1 Tarkastus / lisäys

Menettely:

• Aseta kone tasaiselle pinnalle tarkastusta varten.
• Puhdista korkin ympäriltä (kuva 15.F). Ruuvaa ja irrota se. Puhdista tikku.
  Työnnä tikku kokonaan sisään ruuvaamatta sitä paikoilleen.
• Ota tikku uudelleen pois. Tarkista öljytaso.
• Ruuvaa uaki oljyn tayttokorkki (kuva 15.K).
• Lisää jos taso on alle "L" -merkin (kuva 17)
• Oikeaa vaihtomenetelmaa
  varten ks. kappale 7.3.2

Aä tayta liikaa, sillä se voi aiheuttaa moottorin ylikuumenemisen. Jos taso ylittäa merkin "H", tyhjennä, kunnes oikea taso saavutetaan.

HUOMAUTUS Käytettävää oljtyyppia

Moottorioljy voi olla erittain kuumaa jos se otetaan pois valittomasti kun moottori on sammutetu. Anna moottorin jaahtya taman vuoksi mutama minuutti ennen kuin otat oljyn pois.

Vaihda moottorioljy "Huoltotaulukossa" osoitettuina aikoina. Vaihda oljy useammin jos moottorin on toimittava vakeissa olosuheissa. Toimi seuraavassa kuvatulla tavalla:

1. Aseta kone tasaiselle pinnalle.
2. Aseta keräysastia tyhjennysputken alle.
3. Irrota tayttokorkki (kuva 15.K).
4. Irrota tyhjennyskorkki (kuva 15.J).
5. Keraa oljy astiaan.
6. Ruuvaa oljyn tyhjennyskorkki kiinni.
7. Puhdistamahdolliset oljyvuodot.

8. Täytä uudella öljylla. Käytettävää öljymääräa varten, ks. "Teknisten tietojen taulukko".

9. Jokaisen tayton yhteydessä käynistä moottori ja aja minimikierroksilla 30 sekunnin ajan.

10. Tarkista ettei oljyvuotoja esiinny.
11. Sammuta moottori. Odota 30 sekuntia ja tarkista oljytaso uudelleen. Tarpeen vaatiessa katso myos "tarkastus/lisäys" (kappale 7.3.1).

TÄRKEÄ Toimita oljy sen havittämistä varten paikallisten märäysten mukaisesti.

7.4 PUHDISTUS

Suorita puhdistustoimenpiteet kone sammutettuna. Alä yritä poistaa lunta poistosta ennen kuin:

• Syöttöruvin vipu on vapautetty.
• Moottori on sammutetu.
  Virta-avain on irrotettu.

Puhdistista kone aina kayton jalkeen. Puhdistustavarten noudata seuraavia ohjeita:

• Käytä lapiota (kuva 1.l) poistokourun puhdistamiseksi ja koneen puhdistamiseksi lumesta.
• Puhdista moottori harjalla ja/tai paineilmalla.
• Alä ruiskuta vetta suoraan moottoriin.
• Vedellä tehdyn puhdistuksen jälkeen, kännistä kone ja syöttöruvi veden poistamiseksi joka voi muussa tapauksessa tunkeutua laakereihin ja aiheuttaa vahinkoja.

TÄRKEÄÄ Alä koskaan käytä korkeapaineista vetä. Se voi vahingoittaa sahköosia.

7.5 SYTYTYSTULPPA

Sytytystulppaa koskevia toimenpiteitä
varten kaanny jalleenmyyjan tai valtuutetun
huoltokeskuksen puoleen. Tutustu
huoltotaulukoon tai vikojen paikannustaulukkoon
sytytystulppaan liittyvià toimenpiteitä varten.

7.6 KAASUTIN

Kaasutin on valmistajan esisaatam. Tutustu vikojen paikannustaulukkoon tarkistaaksesi kaasuttimen huoltoa koskevat ajankohdat (luku 12).

7.7 Mutterit JA KIINNITYSRUUVIT

• Varmista aina, etta ruuvit ja mutterit ovat tiukasti kiinni, jotta kone olisi aina turvallinen ja kayttövalmis.
• Tarkista saaannollisesti, etta puhistuskourun kiinnitysmutterit on kiristetty oikein.

7.8 SYÖTTÖRUUVIN AKSELI

Syöttöruuvin pyörinnan edistämiseksi on suositeltavaa rasvata syöttöruuvin aktelin aukot saannöllisesti käytämälla ruiskua. Rasvaamista varten:

• Irrota sukat ja ruuvit (kuva 18).
  Rasvaa akot ja kaanna akselissa olevaa syottoruuvia mutaman kerran saadaksesi rasvan liukumaan aktelin sisallä.
• Aseta ruuvit ja sukat takaisin paikalleen (kuva 18).

8. VARASTOINTI

Kun konetta on varastroitava yli 30 vuorokautta:

1. Tyhjenna polittoaineen syottopiiri:
2. Avaa poltoainehana (kuva 15.B).
3. Kaynnista koneen moottori ja anna sen kayda, kunnes se sammuu poltoaineen loppumisen vuoksi.
4. Vaihda moottorioljy jos toimenpidettä ei ole suoritettu 3 edellisen kuukauden aikana.
5. Puhdista lumilinkohuolellisesti.
6. Tarkista, ettei lumilingossa esinny vahinkoja. Suorita korjaustoimenpiteet tarpeen vaatiessa.
7. Jos maalipinta on vahingoittunut, korjaa pinnat estaaksesi ruostumisen muodostumista.
8. Suojaa ruostumiselle altistuvat metallipinnat.
9. Varastoi lumilinko suljettuun tilaan, jos mahdollista.

9. HUOLTO JA KORJAUS

Käytöopas sisältaa kaikki koneen
käytöön ja käytäjan suorittamaan oikeaan perushuoltoon tarvittavat ohjeet. Kaikki säätö- ja huoltotoimenpiteet, joita ei ole kuvattu tassā
ohjekirjassa tulee suorittaa jalleenmyyjan
taijonkin muun huoltokeskuksen toimesta,
joka suntee koneen ja jolla on erityistyökalut
niin, etta tyo suoritetaan oikein ja säilytetään
koneen alkuperäinen turvallisuustaso.

Epasopivissa paikoissa tai epapatevien henkiloiden suorittamat toimenpiteet saavat takuun ja valmistajan vastuun raukeamaan.

Vain valtuutetut huoltokorjaamot suorittavat korjaus- ja huoltototita takuun puiteissa.
- Valtuutetut huoltokorjaamot kayttavat vain alkuperaisià varaosia. Alkuperäiset varaosat ja varusteet on kehitetty tarkoituksenmukaisesti koneelle.
- Muita kuin alkuperäisiä varaosia ja varusteita ei hyväksytä. Muiden kuin alkuperäisten varaosien ja lisävarusteiden käytö saa takuun raukeamaan.
- On hyvä jättä kone kerran vuodessa valtuutettuun huoltokeskukseen turvalaitteiden huoltoa, apua ja tarkastusta varten.

10. TAKUUSUOJA

Takuu kattaa kaikki materiaali- ja valmistusviat. Kayttajan on noudatettava huolellisesti kaikkia liitteena annetussa dokumentaatiossa olevia ohjeita. Takuu ei koske vahinkoja, jotka syntyvät seuraavista seikoista:

• Liitteena annettuun dokumentaion ei ole tutustuttu.
• Huolimattomuus.
• Kaytto ja asennus on suoritettu vaarin tai niita ei ole salitttu.
• Alkuperäisia varaosia ei ole käytety.
• Jos on käytetty varaosia, joita valmistaja ei ole toimittanut tai hyväksynyt. Lisäksi tämä takuu ei kata:
  Kulutusmaterialiaalien normalaia kulumista, kuten voimansiirtohihnat, porat, valot, pyorat, turvapultit ja narut.
• Normaalia kulumista.
• Moottoreita. Niille myonnenään moottorin valmistajan antama takuu annettujen märäysten ja ehtojen mukaan.

Hankkijaa suojaa omassa maassa voimassa olevat lait. Omassa maassa voimassa olevia oikeuksia ei millaan tavoin rajoiteta talla takuulla.

11. HUOLTOTAULUKKO

Toimenpide Tiheys Kappale
	Ensimmäinen kerta	Seuraavat kerrat
KONE
Kaikkien kiinnitysten tarkastus	- Ennen joka	kaista käytöä 7.7
Turvallisuustarkastukset / Ohjausten tarkastus	- Ennen joka	kaista käytöä 6.2
Yleinen puhdistus ja tarkastus	- Jokaisen	käytön jälkeen 7.4
Poistoalueen puhdistus	- 5 tuntia /	jokaisen käytön jälkeen	7.4
Voimansiirtoakselin voitelu	- 25 tuntia /	jokaisen kauden lopussa	***
Syöttöruvin aktelin voitelu	- 10 tuntia /	jokaisen kauden lopussa	7.8
MOOTTORI
Sytytystulpan puhdistus - 25 tuntia / jokaisen		kauden lopussa	***
Sytytystulpan vaihtaminen - 100 tuntia / jokaisen		kauden lopussa	***
Mooottoriölyn tarkastaminen/lisäminen - 5 tuntia / jokaisen		käytön jälkeen	7.3.1
Mooottoriölyn vaihto	5 tuntia	50 tuntia / jokaisen kauden lopussa	7.3.2

*** Toimenpiteet, jotka saa suorittaa joko jalleenmyyjä tai valtuutetu huoltokeskus.

12. VIKOJEN PAIKANNUS

VIKA	MAHDOLLINEN SYY	KORJAUSTOIMENPIDE
1. Kone ei käynnisty	Virta-avainta ei ole kytketty.	Kytke virta-avain
	Poltoaine puuttuu	Täytä säliö puhtaalla polttoaineella.
	Rikastin kytketty pois	Kytke rikastin pälle.
	Primeria ei painettu	Paina primeriä
	Moottorissa likaa polttoainetta	Odota muutama minuutti ennen käynnistämistä. Älä paina primer-painiketta ja kytke rikastin irti.
	Sytytstulpan lanka irti	Ota yhteyttä valtuutettuun huoltokeskukseen.
	Sytytstulppa vahingoittunut	Ota yhteyttä valtuutettuun huoltokeskukseen.
	Poltoaine on vanhaa	Ota yhteyttä valtuutettuun huoltokeskukseen.
	Vettä polttoaineessa	Ota yhteyttä valtuutettuun huoltokeskukseen.
2. Tehohävikki	Likaa lunta poistetaan	Vähennä nopeutta
	Poltoainesäiliön korkki jaässä tai lumessa.	Poista jää tai lumi polttoaineen säliön korkin pälätä ja ympäriltä.
	Äänenvaimennin likainen tai sukossa	Ota yhteyttä valtuutettuun huoltokeskukseen.

Jos ongelmat jatkuvat sen jälkeen kun olet suorittanut yllämaitut toimenpiteet, ota yhteyttä jalleenmyyjaän.

VIKA MAHDOL	LINEN SYY KORJAUSTOIMENPIDE
3. Moottori toimii minimikierroksilla tai epäsääännöllisesti.	Rikastin on kytketty. Kytke rikastin irti.
	Poltoaine on vanhaa Ota yhteyttä valtuut	tettuuun huoltokeskukseen.
	Vettä poltoaineessa Ota yhteyttä valtuut	tettuuun huoltokeskukseen.
	Kaasutin on vaihettava Ota yhteyttä valtuut	tuttuuun huoltokeskukseen.
4. Liallsta tärinä	Löystyneet osat tai syöttöruuvi tai roottori vahingoittuneet.	Kiristä kaikki kiinnityslaitteet. Vaihda vahingoittuneet osat valtuutetussa huoltokeskukssessa.
	Kahvaa ei ole asemoitu oikein. Varmista	että kahva on kiinnitety paikoilteen.
5. Lumen poistossa puutteita tai hidastusta	Poistokouru tukossa. Puhdista poistokouru.
	Syöttöruuvi tukossa. Irrota mahdolliset liat ja vieraat esineet syöttöruuvista.
6. Työntövoima ei toimi	Työntövoiman ohjausvajeria ei ole säädetty oikein.	Ota yhteyttä valtuutettuun huoltokeskukseen.

Jos ongelmat jatkuvat sen jälkeen kun olet suorittanut yllämaitut toimenpiteet, ota yhteyttä jalleenmyyjään.

SOMMAIRE

3.1.3 Lietotaja tips
