| Terméktípus | Vezeték nélküli fűnyíró |
| Márka / Modell | Metabo RM 3618 LTX BL 46 |
| Tápellátás | Li-Ion akkumulátor 36 V (Cordless Alliance System) |
| Akkumulátor kapacitása | 4,0 / 5,5 / 8,0 Ah (LiHD) vagy 4,0 / 5,2 Ah (Li-Ion) opciótól függően |
| Vágási szélesség | 46 cm (becslés a referenciából) |
| Vágási magasság beállítása | Központi, több pozíció (kar) |
| Üzemmódok | Gyűjtés, mulcsozás, hátsó kidobás |
| Gyűjtőzsák | Tartozék, térfogat nincs megadva a használati útmutatóban |
| Kés | Sarló alakú kés, cserélhető (ref. 628435000) |
| Fogantyú | Összehajtható és állítható magasságú (3 pozíció) |
| Biztonsági berendezések | Biztonsági kulcs, vezérlőkar (automatikus leállítás), akkumulátor védőfedél |
| Kijelzők | Központi kapacitásjelző (akkumulátor töltöttségi szint) |
| Karbantartás | Minden használat után tisztítás, kés csere, kenés nem szükséges |
| Javíthatóság | Eredeti Metabo alkatrészek, javítás hivatalos villanyszerelő által |
| Súly | Nincs megadva a használati útmutatóban (becslés ~20 kg) |
Gyakran ismételt kérdések - RM 3618 LTX BL 46 METABO
Felhasználói kérdések a következőről RM 3618 LTX BL 46 METABO
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűnyíró PDF formátumban ingyenesen! Találja meg kézikönyvét RM 3618 LTX BL 46 - METABO és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. RM 3618 LTX BL 46 márka METABO.
HASZNÁLATI ÚTMUTATÓ RM 3618 LTX BL 46 METABO
hu Eredeti használati utasítás 102

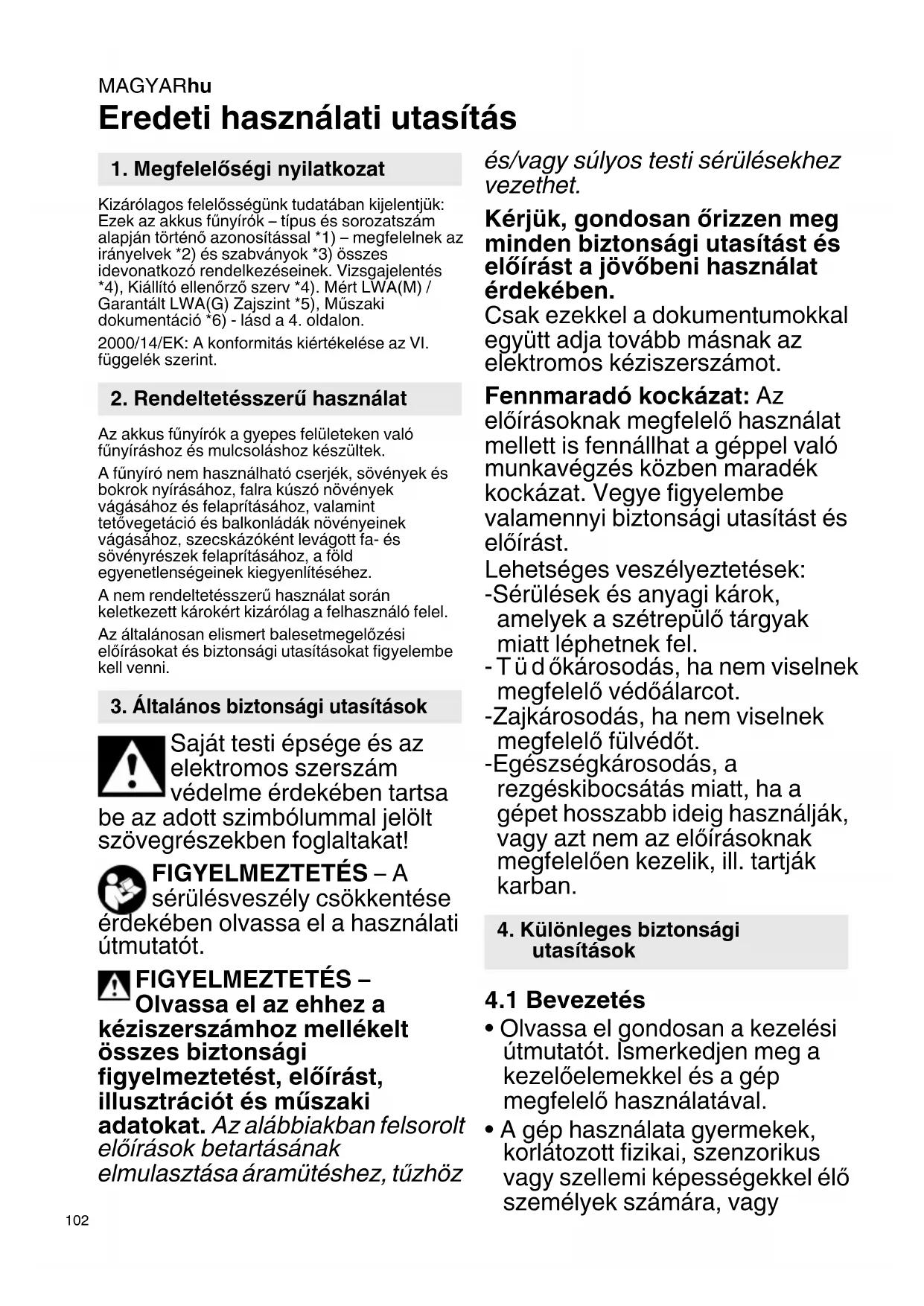

Eredeti használati utasítás
1. Megfelelőségi nyilatkozat
Kizárólagos felelősségünk tudatában kijelentjük: Ezek az akkus fünyírók – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. Vizsgajelentés *4), Kiállító ellenőrző szerv *4). Mért LWA(M) / Garantált LWA(G) Zajszint *5), Műszaki dokumentáció *6) - lásd a 4. oldalon.
2000/14/EK: A konformitás kiértékelése az VI. függelék szerint.
2. Rendeltetésszerű használat
Az akkus fünyírók a gyepes felületeken való fünyíráshoz és mulcsoláshoz készültek.
A fünyíró nem használható cserjék, sövények és bokrok nyírásához, falra kúszó növények vágásához és felaprításához, valamint tetővegetáció és balkonládák növényeinek vágásához, szecskázóként levágott fa- és sövényrészek felaprításához, a föld egyenetlenségeinek kiegyenlítéséhez.
A nem rendeltetésszerű használat során keletkezett károkért kizárólag a felhasználó felel.
Az általánosan elismert balesetmegelőzési előírásokat és biztonsági utasításokat figyelembe kell venni.
3. Általános biztonsági utasítások
Saját testi épsége és az elektromos szerszám védelme érdekében tartsa be az adott szimbólummal jelölt szövegrészekben foglaltakat!
FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa el a használati útmutatót.
FIGYELMEZTETÉS – Olvassa el az ehhez a kéziszerszámhoz mellékelt összes biztonsági figyelmeztetést, előírást, illusztrációt és műszaki adatokat. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütéshez, tűzhöz
és/vagy súlyos testi sérülésekhez vezethet.
Kérjük, gondosan órizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében.
Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot.
Fennmaradó kockázat: Az előírásoknak megfelelő használat mellett is fennállhat a géppel való munkavégzés közben maradék kockázat. Vegye figyelembe valamennyi biztonsági utasítást és előírást.
Lehetséges veszélyeztetések:
-Sérülések és anyagi károk, amelyek a szétrepülő tárgyak miatt léphetnek fel.
- T ü d ökárosodás, ha nem viselnek megfelelő védöálarcot.
-Zajkárosodás, ha nem viselnek megfelelő fülvédöt.
-Egészségkárosodás, a rezgéskibocsátás miatt, ha a gépet hosszabb ideig használják, vagy azt nem az előírásoknak megfelelően kezelik, ill. tartják karban.
4. Különleges biztonsági utasítások
4.1 Bevezetés
- Olvassa el gondosan a kezelési útmutatót. Ismerkedjen meg a kezelőelemekkel és a gép megfelelő használatával.
- A gép használata gyermekek, korlátozott fizikai, szenzorikus vagy szellemi képességekkel élő személyek számára, vagy
tapasztalat és/vagy ismeretek hiányában, vagy olyan személyek által, akik a jelen utasításokat nem ismerik, tilos. A helyi előírások a felhasználó életkorát korlátozhatják.
- Mindig figyelni kell arra, hogy a gyerekek ne játszhassanak a készülékkel.
- Ne üzemeltesse a gépet, ha személyek, főleg gyermekek, vagy háziállatok vannak a közelben.
- A felhasználó felelős a másokon keletkező sérülésekért és mások tulajdonában fellépő anyagi károkért.
- Ne végezzen a készüléken változtatásokat.
4.2 Előkészítés
- A gép használata közben mindig viseljen biztonságos lábbelit és egy hosszúnadrágot. Ne üzemeltesse a gépet mezítláb vagy nyitott lábbelivel. Ne viseljen laza, vagy lelógó zsinórokkal és szalagokkal ellátott ruházatot.
- Vizsgálja át gondosan a gép alkalmazási területét és távolítsa el onnan azokat a tárgyakat, amelyeket a gép felkaphat és elrepíthet (pl. ágakat, köveket).
- Használat előtt szemrevételezéssel mindig ellenőrizni kell, hogy a kés, a rögzítőcsavar és a késegység nem kopott-e el vagy nem rongálódott-e meg. Az elkopott vagy megrongálódott szerkezeti elemeket ki kell cserélni az egyenetlenség elkerülése érdekében. Cserélje ki a megrongálódott részeket vagy a nem olvasható feliratokat.
- Ha hosszabb ideig dolgozik, viseljen fülvédőt. A hosszabb időn keresztül ható erős zajszint halláskárosodást okozhat.
4.3 Üzemelés
- A gépet csak nappali fényben vagy jó mesterséges világítás mellett lehet használni.
- Kerülje a gép nedves füvön való üzemeltetését.
- L e j t ökön mindig gondoskodjon a biztonságoś állásról.
- A gépet mindig csak lépésben vezetve használja.
- A lejtőkön mindig a vízszintes irány mentén dolgozzon, soha ne nyírja a füvet fel- vagy lefelé haladva.
- Egy irányváltoztatás alkalmával a lejtőkön legyen mindig nagyon óvatos.
- Ne dolgozzon túl meredek lejtön.
- AZ irányváltoztatás alkalmával, vagy tolatás és a gép húzása során legyen mindig nagyon óvatos.
- Ügyeljen a stabil állásra. Amennyiben elvesztené az egyensúlyát, azonnal engedje el a kengyelt.
- Ne nyírjon füvet meredek lejtők, árkok vagy töltések közelében.
- Figyeljen a gödrökre, barázdákra, kövekre és egyéb rejtett tárgyakra, amelyekben elbotolhat. Távolítsa el az akadályokat, mint pl. köveket és ágakat.
- Hagyja leállni a kést, ha a gépet szállításhoz meg kell dönteni, ha nem füves felületen haladna át és ha a gépet a megmunkálandó területhez, vagy onnan elszállítja.
- Soha ne üzemeltesse a gépet megrongálódott berendezésekkel vagy azok nélkül (biztonsági kulcs, hátsó kidobó fedél).
- A gépet óvatosan, az előírásoknak megfelelően és a késekkel a lábaitól távol kell bekapcsolni.
- A motor bekapcsolásakor ne döntse meg a gépet, kivéve, ha azt a beindításhoz meg kell dönteni. Ebben az esetben csak a szükséges mértékben döntse azt meg és csak azon részénél fogva, amely a kezelőtől a legtávolabb van.
- Ne indítsa be a gépet, ha a nyitott hátsó kidobó elött állna.
- Ne vigye kezét vagy lábát a forgó részek közelébe vagy alá. Maradjon mindig távol a kidobó nyílástól.
- Soha ne emelje meg, és ne szállítsa a gépet működő motorral.
- Kapcsolja ki a motort, húzza le a biztonsági kulcsot. Győződjön meg arról, hogy minden mozgó elem leállt:
- ha a gépet felügyelet nélkül hagyja;
- mielött blokkolásokat vagy eltömödéseket távolítana el, pl. a kidobó nyílásnál;
- mielött a gépet ellenőrizné, megtisztítaná vagy azokon munkálatokat végezne;
- ha idegentesthez ért. Ellenőrizze a gépet a károkra tekintettel és javíttassa meg, mielőtt újra üzembe helyezné a gépet.
- Amennyiben a gép szokatlanul erősen vibrálna, gondos ellenőrzésre van szükség:
- ellenőrizze rongálódásokra tekintettel;
- cserélje ki, vagy javíttassa meg a megrongálódott alkatrészeket;
- gondoskodjon arról, hogy minden anya, csap és csavar szorosan meg legyen húzva.
- Egy baleset vagy egy üzemzavar esetén a gépet azonnal ki kell kapcsolni és az akkuegységeket el kell távolítani.
4.4 Karbantartás és tárolás
- Minden anya, csap és csavar mindig feszesen meghúzott állapotban kell legyen annak érdekében, hogy a gép biztonságos üzemállapotát biztosítani lehessen.
- Ellenőrizze a zsákot rendszeresen kopásra vagy a működőképesség elvesztésére tekintettel.
MAGYARhu
- A gép beállításakor figyeljen arra, hogy ne csípődjön be az ujja a mozgó kések és a gép rögzített elemei közé.
- Vegye ki az akkuegységeket a gépből, várjon, míg valamennyi mozgó alkatrész le nem állt és a gép le nem hült, mielőtt bármilyen beállítást, átalakítást, karbantartást, tisztítást végezne, vagy tárolná a gépet.
- A kés karbantartásakor figyeljen arra, hogy a kések, a kivett akkuegységek ellenére még mozoghatnak.
- Az elkopott vagy megrongálódott alkatrészeket biztonsági okokból ki kell cserélni. Csak eredeti pótalkatrészeket és tartozékokat lehet használni.
4.5 Az akkus gépek alkalmazása és kezelése
- Az akkumulátort csak a gyártó által ajánlott töltőkészülékekben töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.
- Az elektromos szerszámban csak az ahhoz tartozó akkumulátort használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat.
- Akadályozza meg a használaton kívüli akkumulátor gémkapcsokkal, pénzérmékkel, kulcsokkal, szögekkel, csavarokkal és egyéb kisméretű fémtárgyakkal való érintkezését, amelyek az érintkezők rövidzárlatát okozhatják. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat.
- Hibás alkalmazás esetén az akkumulátorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került az akkumulátorfolyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. A kilépő akkumulátorfolyadék irritációkat vagy égéses börsérüléseket okozhat.
- Ne használjon megrongálódott vagy átalakított akkut. A megrongálódott vagy megváltoztatott akkumulátorok előreláthatatlan módon viselkedhetnek, amely túzhöz, robbanáshoz vagy sérülésveszélyhez vezet.
- Ne tegye ki az akkumulátort tűz, vagy extrém hőmérsékletek hatásának. Ha az akkumulátort tűznek, vagy 130 °C-ot (265 °F) meghaladó hőmérsékletnek teszik ki, az robbanást okozhat.
- Tartsa be valamennyi töltési előírást és ne töltse fel az akkumulátort, ha annak a hőmérséklete az utasításokban megadott hőmérséklet tartományon kívül esik. Az akkumulátor nem megfelelő módon, vagy a megadott hőmérséklet tartományon kívüli feltöltése megrongálhatja az akkumulátort és megnövelheti a tüzveszélyt.
- Kerülje el a véletlenszerű használatbavételt. Győződjön meg arról, hogy a gépet kikapcsolták, mielőtt csatlakoztatja az akkumulátort, felemeli vagy szállítja a gépet. Ha a gép szállítása során az ujját a kapcsolón tartja, vagy ha a gépet bekapcsolt állapotban
csatlakoztatja az áramforráshoz, az balesetekhez vezethet.
- Vegye ki az akkuegyéget a gépből...
- ... beállítás, átalakítás, karbantartás vagy tisztítás előtt.
- ... ha a kezelő eltávolodna a géptől.
- ...blokkolások eltávolítása előtt.
- ...idegen testekhez érés után annak érdekében, hogy ellenőrizhesse a gépet rongálódásokra tekintettel.
- ...azonnali ellenőrzés érdekében, ha a gép túl erősen vibrálni kezdene.
Óvja az akkuegységet a nedvességtől!
Ne tegye ki az akkuegységet tüz hatásának!
- Ne használjon sérült vagy deformálódott akkuegységet!
- Ne nyissa fel az akkuegységet!
- Ne érintse meg vagy ne zárja rövidre az akkuegység érintkezőit!
A hibás lítium-ion akkuegységböl enyhén savas, éghető folyadék folyhat ki!
Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a börével, azonnal öblítse le bö vízzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vízzel mossa ki, és haladéktalanul vesse alá magát orvosi kezelésnek!
- Meghibásodott gép esetén ki kell venni a gépből az akkuegységet.
A lítium-ionos akkuegység szállítása:
- A lítium-ionos akkuegység szállítása a veszélyes anyagokról szóló rendeletek (UN 3480 és UN 3481) hatálya alá esik. A lítium-ionos akkuegység szállítása során mindig tájékozódjon az aktuálisan érvényes előírásokról. Adott esetben érdeklődjön a szállító vállalatánál. Tanúsítvánnyal ellátott csomagolás a Metabo vállalattól igényelhető.
- Csak akkor adjon fel akkuegységet, ha annak háza sértetlen és abból nem lép ki folyadék. Feladáshoz vegye ki az akkuegységet a gépből. Biztosítsa az érintkezők rövidzárlat elleni védelmét (pl. ragasztószalaggal).
4.6 Szimbólumok
FIGYELMEZTETÉS – Általános veszélyhelyzet!
Olvassa el a használati útmutatót.
Lejtőkön mindig gondoskodjon a biztonságos állásról. Ne dolgozzon túl meredek lejtőn.
Figyeljen arra, hogy az elrepülő idegen testek miatt senki ne sérüljön meg. Másokat tartson távol.
Tartsa a közelben tartózkodó személyeket és háziállatokat biztonságos távolságban a berendezéstől. Másokat tartson távol.
Vigyázat! Éles vágókés. A tisztítás vagy a karbantartás előtt: kapcsolja ki a gépet, húzza le a biztonsági kulcsot
és vegye ki az akkuegységeket.
Óvja a készüléket a nedvességtől. Ne tegye ki eső hatásának.
5. Áttekintés
Lásd a 2. és 3. oldalt.
1 központi kapacitáskijelző (jelzi az akkuegységek töltésszintjét az indítás és a leállítás után, több másodpercen keresztül)
2 be-/kikapcsoló gomb
3 kapcsoló kengyel
4 fogantyú (A gép tolásához és irányításához. Hordfogantyú is.)
5 fogantyúrudak
6 szárnyascsavarok
7 hátsó kidobó fedél
8 g y újtőzsák
9 fogantyúgombok
10 mulcsozó ék
11 hordfogantyú
12 hordfogantyú
13 védőburkolat (akkuegységek)
14 kar (központi vágásmagasság-állítás)
15 kidobó nyílás
16 biztonsági kulcs
17 akkuegység-kireteszelés
18 akkuegységek *
19 kapacitás- és figyelmeztető kijelző *
20 a kapacitáskijelző nyomógombja *
21 a kés rögzítőcsavarja
22 alátéttárcsa
23 kés
24 irányjelző nyíl (a késen lévő nyíl alakú mélyedéseknek meg kell egyezniük a gépen lévő irányjelző nyilakkal)
* kiviteltöl függöen
6. Üzembe helyezés
6.1 Hajtsa ki a fogantyút, állítsa be a fogantyú magasságát
A-jelü ábra: A fogantyúrudak (5) kihajtása
- Húzza meg a fogantyúgombokat (9) és forgassa el 90°-kal.
- Hajtsa ki a fogantyúrudakat (5).
- Allítsa be a fogantyú kívánt magasságát úgy, hogy a fogantyú gombjait (9) a három helyzet egyikébe viszi a tartókon.
- Forgassa el a fogantyúgombokat (9) 90°-kal úgy, hogy azok bekattanjanak a tartókon lévő furatokba.
FIGYELMEZTETÉS: Figyeljen arra, hogy a fogantyúgombok (mindkét oldalon) ugyanazon helyzetben (1..2..3) legyenek.
VIGYÁZAT! A ki- és összehajtás során ne sérüljön meg a vezeték.
B-jelü ábra: A fogantyú (4) kihajtása
- Hajtsa ki a (4) fogantyút.
- Húzza meg a csavarokat (6) (mindkét oldalon).
6.2 A fúbegyújtés, mulcsozás vagy kidobás készítése
A fú begyújtése / Gyújtőzsák felszerelése. C-jelú ábra
- Hajtsa fel a hátsó kidobó fedelet (7) és tartsa meg.
- A kidobó nyílásnak (15) üresnek kell lennie. Adott esetben vegye ki a mulcsozó éket (10) (húzza ki és tegye félre).
- Fogja meg a gyűjtőzsákot (8) a fogantyújánál fogva és akassza a kampót a fedél rúdjába.
- Zárja le a hátsó kidobó fedelet (7).
Mulcsozás / a mulcsozó ék felszerelése. D-jelű ábra
- Hajtsa fel a hátsó kidobó fedelet (7) és tartsa meg.
- Vegye ki a gyüjtözsákot (8).
- Fogja meg a mulcsozó éket (10) a fogantyújánál fogva és helyezze be azt a kidobó üregbe. (Ütközésig betolni és lenyomni. Figyeljen arra, hogy a mulcsozó ék bekattanjon az arra kijelölt kimunkálásba.)
- Zárja le a hátsó kidobó fedelet (7).
A fú kidobása.
- Hajtsa fel a hátsó kidobó fedelet (7) és tartsa meg.
- Vegye ki a gyűjtőzsákot (8).
- A kidobó nyílásnak (15) üresnek kell lennie. Adott esetben vegye ki a mulcsozó éket (10). (húzza ki és tegye félre).
- Zárja le a hátsó kidobó fedelet (7).
6.3 Állítsa be a vágásmagassságot. Lásd az ábrát a 2. oldalon.
Húzza ki kicsit a kart (14) és tolja azt a kívánt állásba. Hagyja bekattanni a kívánt állásban.
Igazítsa be a vágási magasságot a lenyírandó fühöz. Az optimális eredmény eléréséhez fünyírás / mulcsozás során: ne nyírjon túl sok füvet egy menetben.
6.4 Akkuegység
Az akkuegységet használat előtt fel kell tölteni. Töltse fel újra az akkuegységet teljesítménycsökkenéskor.
Az akkuegység feltöltésére vonatkozó utasításokat a Metabo töltő használati útmutatójában találhat.
A Li-ion akkuegységeknél kapacitás- és figyelmeztető kijelzővel (19) (kiviteltöl függően):
- Nyomja meg a gombot (20) és a LED-lámpák kijelzik a töltésszintet.
- Ha valamelyik LED-lámpa villog, az akkuegység majdnem teljesen lemerült, és újra fel kell tölteni.
MAGYARhu
Akkuegység behelyezése, kivétele
E-jelú ábra
VIGYÁZAT! Állítsa meg a gépet és várjon, míg a motor leáll, mielőtt kivenné vagy behelyezné az akkuegységet.
Behelyezés: Hajtsa fel a védőburkolatot (13). Tolja be mindkét akkuegységet (18) bekattanásig. Zárja le a védőburkolatot (13).
Kivétel: Hajtsa fel a védőburkolatot (13). Húzza le a biztonsági kulcsot (16). Nyomja meg az akkuegység-kireteszelő gombot (17) és vegye ki az akkuegységet (18). Zárja le a védőburkolatot (13).
7. Használat
7.1 Szállítás
A gép szállítása:
- 2 személlyel: A (12) és (4) hordfogantyúnál fogva kell szállítani
- 1 személlyel: Behajtott helyzetben (üres gyűjtőzsákkal) szállítsa azt a (12) és (11) hordfogantyúnál fogva.
Vezetés: Hagyja leállni a kést, ha a gépet szállításhoz meg kell dönteni, vagy szállítani kell, ha nem füves felületen haladna át és ha a gépet a megmunkálandó területhez, vagy onnan elszállítja.
7.2 A gép beindítása
E-, F-jelú ábra
- Dugja be a biztonsági kulcsot (16). Zárja le a védőburkolatot (13).
- Nyomja meg a be-/kikapcsoló gombot (2) és tartsa azt lenyomva.
- Húzza a kapcsoló kengyelt (3) a fogantyú (4) irányába.
- Engedje fel a be-/kikapcsoló gombot (2).
FIGYELMEZTETÉS:
A motorteljesítmény fű hosszához való automatikus beállítása az akku maximális működési ideje eléréséhez: Kb. 3 másodperccel a beindítás után a gép kb. 5 másodpercig teljes fordulatszámon fit majd a motorteljesítmény lecsökken.
FIGYELMEZTETÉS: Amennyiben a gép nem indul el: húzza le a biztonsági kulcsot (16) és vegye ki az akkuegységet (18). Ellenőrizze a vágófejet annak érdekében, hogy meg tudjon gyöződni arról, hogy:
- nem akadt be fü a késbe;
- a kés szabadon tud mozogni.
7.3 Fünyírás és mulcsozás
Álljon egyenes testtartásban a gép mögött. Fogja mindkét kezével szorosan a fogantyút (4) és tolja lépésben előre.
7.4 A gép leállítása
F-jelú ábra
- Engedje fel a kapcsoló kengyelt (3) ahhoz, hogy leállítsa a gépet.
VIGYÁZAT! Várja meg, míg teljesen le nem állnak a kések, mielőtt újra beindítaná a gépet. Ne kapcsolja ki és be gyorsan a készüléket.
VIGYÁZAT! Mindig húzza ki a biztonsági kulcsot (16) és vegye ki az akkuegységeket (18), miután befejezte a munkát.
7.5 A gyújtőzsák kiürítése
C-jelú ábra
Rendszeresen ellenőrizze a gyűjtőzsákban (8) a telítettséget és időben ürítse ki azt.
- Állítsa le a gépet.
- Húzza le a biztonsági kulcsot (16).
- Vegye ki az akkuegységeket (18).
- Hajtsa fel a hátsó kidobó fedelet (7) és tartsa meg.
- Fogja meg a gyűjtőzsákot (8) a fogantyújánál fogva és akassza ki a kampót a fedél rúdjából.
- Zárja le a hátsó kidobó fedélet (7).
- Ürítse ki a gyűjtőzsákot (8).
8. Tisztítás, tárolás
VIGYÁZAT! Húzza le a biztonsági kulcsot (16) és vegye ki az akkuegységet (18). A nem kívánt beindulás súlyos sérüléseket okozhat. A késeknek állniuk kell.
8.1 Tisztítás
- A vágófej alját minden használat után meg kell tisztítani: ürítse ki a maradék füvet, leveleket, szennyeződést és egyéb lerakódásokat.
8.2 Tárolás
- Hagyja lehűlni a gépet tárolás előtt, és tisztítsa meg azt.
- Győződjön meg arról, hogy a gépen ne legyen laza vagy megrongálódott elem.
Amennyiben szükséges: - Húzza meg a csavarokat.
- Javíttassa meg a gépet.
- Tárolja a gépet egy száraz helyen.
- Győződjön meg arról, hogy gyermekek ne férhessenek a gép közelébe.
A készülék en felállítható: G-jelű ábra.
- Húzza meg a fogantyúgombokat (9) és forgassa el 90°-kal.
- Hajtsa le a fogantyút (4).
- Allítsa a fogantyúgombokat (9) a reteszelő helyzetbe a tartókon.
- Forgassa el a fogantyúgombokat 90°-kal úgy, hogy azok bekattanjanak a tartók furataiba.
- Állítsa fel a gépet a G-jelű ábrának megfelelően.
9. Karbantartás
VIGYÁZAT! Húzza le a biztonsági kulcsot (16) és vegye ki az akkuegységet (18). A nem kívánt beindulás súlyos sérüléseket okozhat. A késeknek állniuk kell.
VIGYÁZAT! Tartsa a gép motorját és az akkuegységet fü-, lomb- vagy zsírmentesen.
VIGYÁZAT! Ne használjon maró oldószert vagy tisztítószert a műanyag házon vagy szerkezeti elemeken.
9.1 Általános karbantartás
- Ellenőrizze a gépet minden használat előtt megrongálódott, hiányzó vagy laza alkatrészekre, mint csavarokra, anyákra, csapszegekre és sapkákra tekintettel.
- Húzzon meg minden rögzítést és sapkát.
- Tisztítsa meg a gépet egy száraz kendővel. Ne használjon vizet
- Soha ne végezze el a megrongálódott akkuegység karbantartását. Az akkuegység mindennemű karbantartását csak a gyártó, vagy az erre feljogosított ügyfélszolgálat végezheti el.
9.2 A kés cseréje
VIGYÁZAT! Húzza le a biztonsági kulcsot (16) és vegye ki az akkuegységet (18). A nem kívánt beindulás súlyos sérüléseket okozhat. A késeknek állniuk kell.
VIGYÁZAT! Csak engedélyezett késeket használjon. Lásd a Tartozékok c. fejezetet.
VIGYÁZAT! Viseljen nagy teherbírású védőkesztyűt és védőszemüveget. Figyeljen az éles késpengékre.
H-jelú ábra
- Állítsa le a gépet.
- Húzza le a biztonsági kulcsot (16).
- Vegye ki az akkuegységeket (18).
-
Győződjön meg arról, hogy a kés (23) teljesen leállt.
-
Fektesse oldalra a gépet.
-
Helyezzen le egy stabil fadarabot (5 cm x 5 cm x 60 cm) úgy, hogy a kés ne tudjon mozogni.
-
Csavarozza le a rögzítőcsavart (21) (az óramutató járásával ellentétes irányban) egy csavarkulccsal (KNY 15). Vegye le a rögzítőcsavart (21) és az alátéttárcsát (22).
-
Vegye le az elkopott képet (23).
-
Új kés (23) felhelyezése: Figyeljen arra, hogy a késen (24) a nyíl alakú lyukak a gépen lévő irányjelző nyilakkal (24) egy síkba essenek.
-
Helyezzen le egy stabil fadarabot (5 cm x 5 cm x 60 cm) úgy, hogy a kés ne tudjon mozogni.
-
Helyezze be az alátéttárcsát (22) és a rögzítőcsavart (21) és húzza meg egy csavarkulccsal (KNY 15) (az óramutató járásával megegyező irányban).
9.3 Kenés
Nincs szükség kenésre.
VIGYÁZAT! Semmi esetre se kenje meg a kerék szerkezeti element. A kenés üzemelés közben rongálódásokhoz vezethet.
10. Problémák és üzemzavarok
Egy világító dióda villog a központi kapacitáskijelzón (1).
Legalább egy akkuegység lemerült.
- Töltse fel az akkuegységeket.
Az összes világító dióda villog a központi kapacitáskijelzón (1).
Túlterhelés: A fű túl hosszú vgay a vágásmagasságot túl alacsonyra állították be.
- Igazítsa e a vágásmagassságot.
- H a g y j a l e h ülni a gépet, míg a világító diódák már nem villognak.
A fogantyú nincs jól behelyezve.
A fogantyúgombok (9) nem kattantak be megfelelően.
- Allítsa be a fogantyú magasságát és figyeljen arra, hogy a fogantyúgombok (9) és csavarok (6) megfelelő helyzetben legyenek.
A gép nem indul be.
Az akkuegységek teljesítménye túl alacsony.
- Töltse fel az akkuegységeket.
A be-/kikapcsoló gomb (2) meghibásodott.
- Cseréltesse ki a be-/kikapcsoló gombot.
A biztonsági kulcsot (16) nem dugták be.
- Dugja be a biztonsági kulcsot.
A kések blokkoltak.
- Vegye figyelembe a figyelmeztetéseket, amelyek a 8.. "Tisztítás" fejezetben olvashat.
A gép nem mulcsozik rendesen.
A vágásmagasság túl alacsony.
- Igazítsa e a vágásmagassságot.
Nedves gyep ragadt a vágófejre.
- Várja meg, míg megszárad a fü, mielött elkezdené a fúnyírást.
Nincs mulcsozó ék (10).
- Helyezze be a mulcsozó éket.
A gép csak nehezen tolható.
A fü túl hosszú vgay a vágásmagasságot túl alacsonyra állították be.
- Növelje e a vágásmagassságot.
A gép túl sen vibrál.
A kést nem egyensúlyozták ki vagy elkopott.
- Cserélje ki a kést.
A motortengely elhajlott.
-
Allítsa le a motort.
-
Húzza le a biztonsági kulcsot (16) és vegye ki az akkuegységet (18).
-
Ellenőrizze a rongálódást.
-
Javíttassa meg a gépet, mielőtt újra üzembe helyezné azt.
A gép fűnyírás közben leáll.
A vágásmagasság túl alacsony.
- Növelje e a vágásmagassságot.
Az akkuegységek lemerültek.
- Töltse fel az akkuegységeket.
Nedves gyep ragadt a vágófejre vagy a késre.
- Vegye ki az akkuegységeket (18) és ellenőrizze a vágófejet.
A gép üzemhömérséklete túl nagy.
- H a g y j a l e h ülni a gépet.
A levágott fü nem kerül a gyűjtőzsákba.
- U rít se ki a g y újtőzsákot.
11. Tartozékok
Csak eredeti Metabo- vagy CAS (Cordless Alliance System) akkuegységeket és tartozékokat használjon.
Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak.
A Kés (sarlós kés / pót alkatrészként): Rendelési szám: 628435000
B Kü lön bö z ö kapacitású akkuegysé olyan akkuegységet vásároljon, amelynek feszültsége illik az elektromos kéziszerszámhoz. Rendelési szám: 6253670004,0 Ah (LiHD) Rendelési szám: 6253680005,5 Ah (LiHD) Rendelési szám: 6253690008,0 Ah (LiHD) stb. Rendelési szám: 6255910004,0 Ah (Li-Ion) Rendelési szám: 625592000 5,2 Ah (Li-Ion) stb.
C k: ASC 55, ASC 145, ASC 145 Duo, stb. A teljes tartozékprogram megtalálható a www.metabo.com honlapon vagy a katalógusban.
12. Javítás
Elektromos szerszám javítását csak villamos szakember végezheti el és csak eredeti alkatrészek felhasználásával!
A javításra szoruló Metabo elektromos kéziszerszámokkal, kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja.
A pótalkatrészek listája letölthető a www.metabo.com honlapról.
13. Környezetvédelem
Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat.
Ne dobja az akkuegységet a háztartási szemétbe! Juttassa vissza a meghibásodott vagy elhasználódott akkuegységet a Metabo kereskedőknek!
Ne dobja vízbe az akkuegységet.
Csak az EU tagországok esetében: soha ne dobjon elektromos kéziszerszámot a háztartási hulladék közé! A 2012/19/EU sz., a régi elektromos és elektronikus berendezésekről és annak nemzeti jogba való átvételéről szóló Európai Irányelvnek megfelelően a használt elektromos szerszámokat külön kell gyűjteni és környezetbarát újrahasznosításba kell helyezni. A hulladékeltávolítás előtt működtesse a készüléket az akkuegység teljes lemerüléséig. Biztosítsa az érintkezők rövidzárlat elleni védelmét (pl. ragasztószalaggal).
14. Műszaki adatok
Az adatok értelmezését lásd a 4. oldalon.
A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.
U = feszültség
B = vágásszélesség
H = v á g á s m a g H_X = A vágásmagasság fokozatainak száma V = a gyűjtőzsák úrtartalma
k. €ürsjárati fordulatszám
m = súly (gyűjtőzsákkal, mulcsozó ékkel és a legkisebb akkuegységekkel együtt)
IP = védelmi fajta
A mérési eredményeket az EN 60335 szabvány szerint határoztuk meg.
Megengedett környezeti hömérséklet üzemelés közben:
-20 °C - 50 °C (korlátozott teljesítmény 0 °C alatti hőmérséklet esetén). Megengedett környezeti hőmérséklet tárolásnál: 0 °C - 30 °C.
Megengedett környezeti hömérséklet töltés során: 0 °C - 40 °C.
--- egyenáram
A megadott műszaki adatokra tűrés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően).
Emissziós értékek Ezek az értékek lehe
Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektől, az elektromos szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket.
rezgésösszérték (háromdimenziós vektorösszeg) EN 60335 szerint meghatározva:
a_h = rezgéskibocsátási érték
K_h = bizonytalanság (rezgés)
jellemző A-osztályú zajszint:
L_pA = hangnyomásszint
L_WA = hangteljesítményszint
K_pA, K_WA/WA(G) = bizonytalanság
L_WA(G) = 'a 2000/14/EK szerint garantált hangteljesítményszint
Munka közben a zajszint túllépheti a 80 db(A) értéket.
Viseljen fülvédőt!
