Tipo di prodotto	Tosaerba a batteria
Marca / Modello	Metabo RM 3618 LTX BL 46
Alimentazione	Batteria Li-Ion 36 V (Cordless Alliance System)
Capacità delle batterie	4,0 / 5,5 / 8,0 Ah (LiHD) o 4,0 / 5,2 Ah (Li-Ion) a seconda dell'opzione
Larghezza di taglio	46 cm (stima basata sul riferimento)
Regolazione dell'altezza di taglio	Centrale, più posizioni (leva)
Modalità di funzionamento	Raccolta, mulching, espulsione posteriore
Sacco di raccolta	Incluso, volume non specificato nel manuale
Lama	Lama falciforme, sostituibile (rif. 628435000)
Maniglia	Pieghevole e regolabile in altezza (3 posizioni)
Dispositivi di sicurezza	Chiave di sicurezza, leva di comando (arresto automatico), coperchio di protezione batterie
Indicatori	Indicatore di capacità centrale (livello di carica delle batterie)
Manutenzione	Pulizia dopo ogni utilizzo, sostituzione della lama, nessuna lubrificazione necessaria
Riparabilità	Ricambi originali Metabo, riparazione da parte di un elettricista autorizzato
Peso	Non specificato nel manuale (stima ~20 kg)

Domande frequenti - RM 3618 LTX BL 46 METABO

Come avviare il tosaerba?

Inserire la chiave di sicurezza (16) e chiudere il coperchio di protezione (13). Premere l'interruttore di accensione/spegnimento (2) e tenerlo premuto, quindi tirare la leva di comando (3) verso la maniglia (4). Rilasciare l'interruttore di accensione/spegnimento. La macchina si adatta automaticamente all'altezza dell'erba dopo alcuni secondi.

Cosa fare se la macchina non si avvia?

Controllare che la chiave di sicurezza (16) sia ben inserita. Se le batterie sono scariche, ricaricarle. Se l'interruttore di accensione/spegnimento è difettoso, farlo sostituire. Se la lama è bloccata, rimuovere la chiave e le batterie, quindi pulire il meccanismo di taglio.

Come regolare l'altezza di taglio?

Spingere la leva di regolazione centrale (14) leggermente verso l'esterno e posizionarla nella posizione desiderata. Assicurarsi che scatti. Adattare l'altezza all'erba: non tagliare troppo in una sola volta per un risultato ottimale.

Come passare alla modalità mulching?

Sollevare la valvola di espulsione posteriore (7), rimuovere il sacco di raccolta (8) se presente. Inserire l'otturatore per mulching (10) nell'apertura di espulsione fino a quando scatta. Richiudere la valvola.

Come pulire il tosaerba?

Prima di qualsiasi pulizia, rimuovere la chiave di sicurezza (16) e le batterie (18). Pulire la parte inferiore del meccanismo di taglio dopo ogni utilizzo per rimuovere i residui d'erba. Utilizzare un panno asciutto, non acqua. Non utilizzare solventi aggressivi.

Come sostituire la lama?

Fermare la macchina, rimuovere la chiave di sicurezza e le batterie. Indossare guanti resistenti. Inclinare la macchina su un lato, bloccare la lama con un pezzo di legno. Svitare la vite di fissaggio (21) in senso antiorario, rimuovere la rondella e la lama usurata. Installare la nuova lama allineando le frecce, quindi riavvitare.

Cosa fare se la macchina vibra fortemente?

Una vibrazione insolita indica spesso che la lama è sbilanciata o usurata. Arrestare immediatamente la macchina, rimuovere la chiave e le batterie. Controllare la lama: se danneggiata, sostituirla. Se l'albero del motore è piegato, far riparare la macchina.

Come svuotare il sacco di raccolta?

Fermare la macchina, rimuovere la chiave di sicurezza (16) e le batterie (18). Sollevare la valvola di espulsione posteriore (7), sganciare il sacco di raccolta (8) per la sua maniglia, richiudere la valvola, quindi svuotare il sacco.

Come piegare la maniglia per riporla?

Tirare i pulsanti della maniglia (9) e ruotarli di 90°. Piegare la maniglia (4) verso il basso. Posizionare i pulsanti nella posizione di scatto sui supporti e ruotarli di 90° per fissare. È possibile raddrizzare la macchina come illustrato nel manuale.

Quali tipi di batterie sono compatibili?

Utilizzare esclusivamente batterie originali Metabo o CAS (Cordless Alliance System) con tensione 36 V. Capacità disponibili: LiHD 4,0 / 5,5 / 8,0 Ah o Li-Ion 4,0 / 5,2 Ah. Ricaricare solo con caricabatterie Metabo raccomandati.

MANUALE UTENTE RM 3618 LTX BL 46 METABO

it Istruzioni originali 36

es Manual original 43

pt Manual original 50

sv Bruksanvisning i original 58

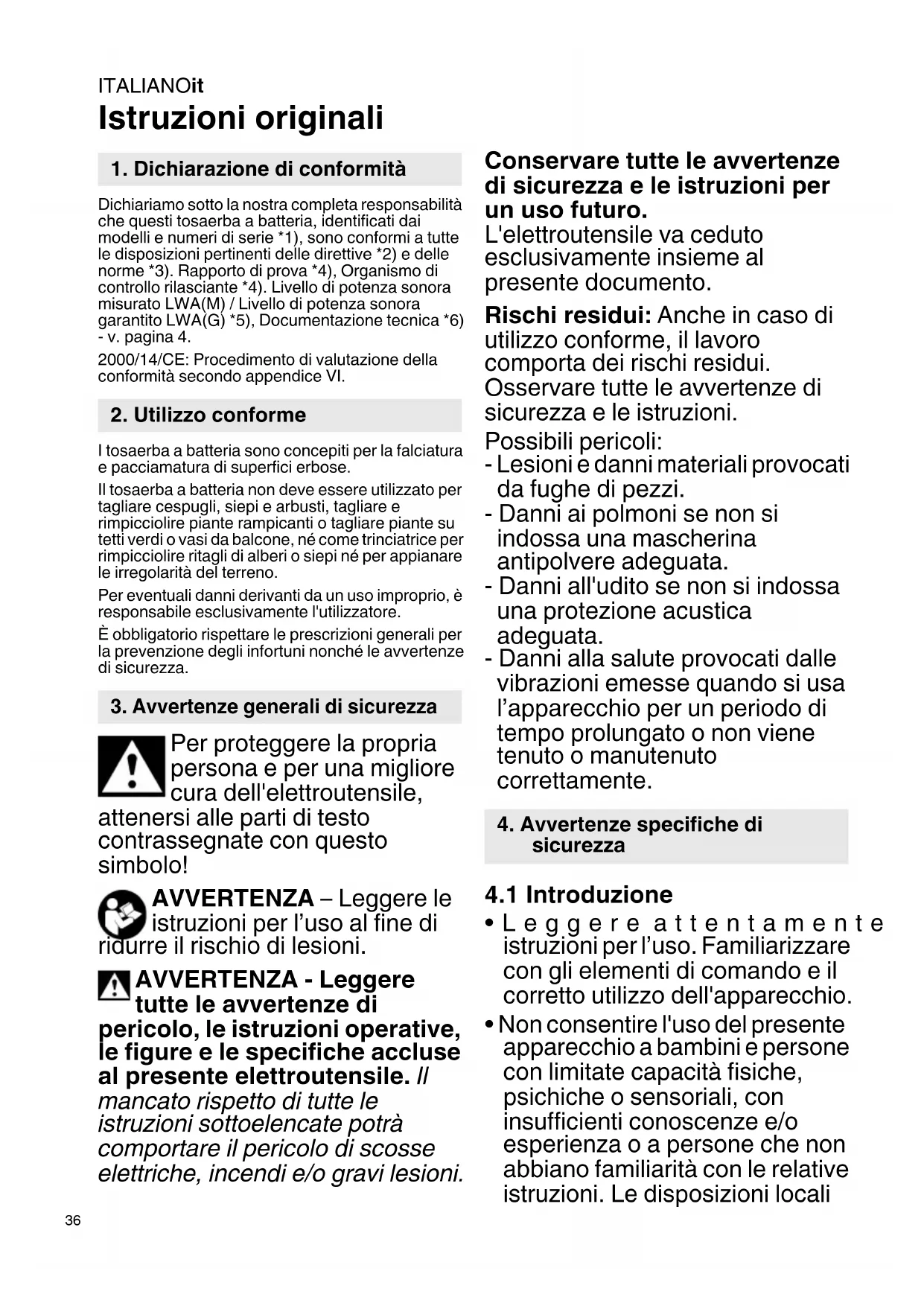

Istruzioni originali

1. Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità che questi tosaerba a batteria, identificati dai modelli e numeri di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Rapporto di prova *4), Organismo di controllo rilasciante *4). Livello di potenza sonora misurato LWA(M) / Livello di potenza sonora garantito LWA(G) *5), Documentazione tecnica *6) - v. pagina 4.

2000/14/CE: Procedimento di valutazione della conformità secondo appendice VI.

2. Utilizzo conforme

I tosaerba a batteria sono concepiti per la falciatura e pacciamatura di superfici erbose.

Il tosaerba a batteria non deve essere utilizzato per tagliare cespugli, siepi e arbusti, tagliare e rimpicciolire piante rampicanti o tagliare piante su tetti verdi o vasi da balcone, né come trinciatrice per rimpicciolire ritagli di alberi o siepi né per appianare le irregolarità del terreno.

Per eventuali danni derivanti da un uso improprio, è responsabile esclusivamente l'utilizzatore.

È obbligatorio rispettare le prescrizioni generali per la prevenzione degli infortuni nonché le avvertenze di sicurezza.

3. Avvertenze generali di sicurezza

Per proteggere la propria persona e per una migliore cura dell'elettroutensile, attenersi alle parti di testo contrassegnate con questo simbolo!

AVVERTENZA – Leggere le istruzioni per l'uso al fine di re il rischio di lesioni.

AVVERTENZA - Leggere tutte le avvertenze di pericolo, le istruzioni operative, le figure e le specifiche accluse al presente elettroutensile. // mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro.

L'elettroutensile va ceduto esclusivamente insieme al presente documento.

Rischi residui: Anche in caso di utilizzo conforme, il lavoro comporta dei rischi residui.

Osservare tutte le avvertenze di sicurezza e le istruzioni.

Possibili pericoli:

• Lesioni è danni materiali provocati da fughe di pezzi.
• Danni ai polmoni se non si indossa una mascherina antipolvere adeguata.
• Danni all'udito se non si indossa una protezione acustica adeguata.
• Danni alla salute provocati dalle vibrazioni emesse quando si usa l'apparecchio per un periodo di tempo prolungato o non viene tenuto o manutenuto correttamente.

4. Avvertenze specifiche di sicurezza

4.1 Introduzione

• Leggere attentamente istruzioni per l'uso. Familiarizzare con gli elementi di comando e il corretto utilizzo dell'apparecchio.
• Non consentire l'uso del presente apparecchio a bambini e persone con limitate capacità fisiche, psichiche o sensoriali, con insufficienti conoscenze e/o esperienza o a persone che non abbiano familiarità con le relative istruzioni. Le disposizioni locali

possono eventualmente limitare l'età dell'operatore.

• I bambini devono essere sorvegliati al fine di garantire che non giochino con l'apparecchio.
• Non usare l'apparecchio se nei pressi sono presenti persone, in particolare bambini o animali domestici.
  • L'operatore risponde per lesioni o danni materiali che coinvolgono altre persone o la loro proprietà.
• Non apportare modifiche al dispositivo.

4.2 Preparazione

• Durante l'uso dell'apparecchio, indossare sempre calzature antinfortunistiche rigide e pantaloni lunghi. Non usare l'apparecchio scalzi o indossando scarpe aperte. Non indossare indumenti larghi o con nastri o cordoncini penzolanti.
• Controllare accuratamente l'area di lavoro della macchina e rimuovere tutti gli oggetti che possono essere catturati e scagliati via dalla macchina (ad es. rami e pietre).
• Prima dell'uso, controllare sempre visivamente se la lama, la vite di fissaggio e il gruppo lama sono usurati o danneggiati. I componenti usurati o danneggiati devono essere sostituiti come set completo onde evitare sbilanciamenti. Sostituire le diciture danneggiate o illeggibili.
• Indossare le protezioni acustiche, qualora si debba lavorare per lunghi periodi. L'effetto prolungato di un'intensità acustica elevata può danneggiare l'udito.

4.3 Utilizzo

• Utilizzare l'apparecchio solo alla luce del giorno o con una buona luce artificiale.
• Evitare di utilizzare la macchina sull'erba bagnata.
• Accertarsi di assumere sempre una posizione sicura sui pendii.
• Condurre la macchina soltanto a passo d'uomo.
• Sui pendii, lavorare sempre in direzione orizzontale, non eseguire mai il taglio muovendosi verso l'alto e il basso.
• Cambiare la direzione sui pendii con estrema attenzione.
• Non lavorare su pendii eccessivamente ripidi.
• Guidare la macchina con estrema cautela in caso di cambio di direzione, retromarcia o trazione.

• Mantenere una posizione stabile. Se si perde l'equilibrio, togliere subito le mani dalla staffa di comando.

• Non effettuare la falciatura in prossimità di pendenze ripide, fosse o scarpate.

• Attenzione a buche, solchi, rocce e altri oggetti nascosti che possono farvi cadere. Rimuovere tutti gli ostacoli presenti, come pietre e rami.
• Se si deve chiudere la macchina per il trasporto, si attraversano superfici diverse dall'erba o si trasporta la macchina da o verso l'area di lavoro, attendere che la lama si arresti completamente.
• Non usare mai la macchina se i dispositivi di sicurezza sono danneggiati o assenti (chiave di sicurezza, sportello di espulsione).
• Accendere il motore con attenzione, secondo le istruzioni e con i piedi molto lontani dalla lama.
• Non ribaltare la macchina quando si accende il motore, tranne quando occorre ribaltarla per l'avviamento. In questo caso, non ribaltare più del necessario e ribaltare soltanto la parte più lontana dall'utilizzatore.
• Non avviare la macchina se ci si trova davanti allo sportello di espulsione aperto.
• Non avvicinare le mani o i piedi alle parti rotanti o sotto di essi. Tenersi sempre lontani dall'apertura di espulsione.
• Non sollevare né trasportare la macchina mai con il motore acceso.
• Spegnere il motore, rimuovere la chiave di sicurezza. Accertarsi che tutti i componenti mobili si siano fermati:
• quando si lascia l'apparecchio senza sorveglianza;
• prima di allentare eventuali bloccaggi o rimuovere intasamenti ad es. dall'apertura di espulsione;
• prima di controllare, pulire o effettuare lavori sulla macchina.
• se si urta contro un corpo estraneo. Prima di rimettere la macchina in funzione, controllare se presenta danni e farla eventualmente riparare.
• Se la macchina inizia a vibrare fortemente si deve immediatamente eseguire un controllo:
• controllare se vi sono danni;
• sostituire o riparare i componenti danneggiati;
• assicurarsi che dadi, bulloni e viti siano tutti serrati saldamente.
• In caso di incidente o anomalia di funzionamento, spegnere subito la macchina e rimuovere le batterie.

4.4 Manutenzione e conservazione

• Tutti i dadi, i bulloni e le viti devono essere sempre serrati saldamente per assicurare che la macchina si trovi in condizioni di esercizio sicure.
• Controllare regolarmente se il sacchetto raccoglierba è usurato o se non funziona più correttamente.
• In fase di regolazione della macchina, fare attenzione che le proprie dita non si incastrino tra le lame in movimento e le parti fisse della macchina.
• Rimuovere le batterie dalla macchina, attendere che tutti i componenti mobili si arrestino e che la macchina si raffreddi, prima di effettuare

ITALIANOit

qualsivoglia regolazione, modifica, manutenzione, pulizia o prima di conservare la macchina.

• Durante la manutenzione delle lame, accertarsi che le lame possano ancora muoversi nonostante la batteria sia stata rimossa.
• Per motivi di sicurezza, sostituire i componenti usurati o danneggiati. Utilizzare soltanto ricambi e accessori originali.

4.5 Utilizzo e trattamento degli apparecchi a batteria

• Ricaricare le batterie unicamente con i caricabatterie consigliati dal produttore. Per un caricabatteria previsto per un determinato tipo di batteria sussiste un pericolo di incendio in caso di utilizzo con un tipo diverso di batteria ricaricabile.
• Utilizzare solamente le batterie idonee per gli utensili elettrici. L'uso di batterie ricaricabili diverse può causare lesioni o incendi.
• Tenere la batteria non in uso lontana da graffette, monete, chiavi, chiodi, viti o altri oggetti in metallo di piccole dimensioni che potrebbero creare un ponte tra i contatti. Un eventuale cortocircuito tra i contatti della batteria potrebbe provocare scottature o incendi.
• Un uso errato può causare fuoriuscite di liquido dai pacchi di batterie ricaricabili. Evitare assolutamente il contatto con tali liquidi. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrebbe causare irritazioni cutanee o ustioni.
• Non utilizzare batterie danneggiate o modificate. Le batterie danneggiate o modificate possono comportare problemi non prevedibili, causando incendi, esplosioni e possibili lesioni.
• Non esporre una batteria ricaricabile al fuoco o a temperature eccessive. L'esposizione al fuoco o a temperature superiori a 130 °C (265 °F) può causare esplosioni.
• Rispettare tutte le istruzioni di carica e non caricare la batteria ricaricabile o il dispositivo a batteria fuori dal campo di temperatura indicato nelle istruzioni stesse. Una carica non corretta, o fuori dal campo di temperatura indicato, può comportare danni alla batteria ed aumentare il pericolo di incendio.
• Evitare l'accensione involontaria. Assicurarsi che l'apparecchio sia spento prima di collegare la batteria, prelevare o trasportare l'apparecchio. Se, durante il trasporto dell'apparecchio, si tiene un dito sull'interruttore, oppure se si collega l'apparecchio acceso all'alimentazione elettrica, potrebbero verificarsi degli incidenti.
• Rimuovere le batterie dalla macchina...
• ...prima di eseguire qualsiasi intervento di regolazione, modifica, manutenzione o pulizia.

• ...se l'operatore si allontana dal dispositivo.

• ...prima di rimuovere i sistemi di blocco.

• ...dopo aver toccato un corpo estraneo, per verificare l'integrità del dispositivo.
• ...per eseguire un controllo accurato qualora il dispositivo dovesse vibrare eccessivamente.

Proteggere le batterie dall'umidità!

Non esporre le batterie al fuoco!

• Non utilizzare batterie difettose o deformate!
• Non aprire le batterie!
- Non toccare o mettere in cortocircuito i contatti delle batterie!

Dalle batterie agli ioni di litio difettose può fuoriuscire un liquido leggermente acido e infiammabile!

Se si verifica una perdita di liquido della batteria e questo entra in contatto con la pelle, risciacquare subito con abbondante

acqua. Se il liquido delle batterie entra in contatto con gli occhi, risciacquare con acqua pulita e affidarsi immediatamente alle cure di un medico!

- In caso di guasto al dispositivo, rimuovere la batteria.

Trasporto delle batterie agli ioni di litio:

• La spedizione delle batterie agli ioni di litio è soggetta alle norme sulle merci pericolose (UN 3480 e UN 3481). Per la spedizione di batterie agli ioni di litio, informarsi sulle norme attualmente in vigore. Chiedere eventualmente informazioni alla ditta di trasporti incaricata. L'imballaggio certificato è disponibile presso Metabo.
• Inviare le batterie solo se l'alloggiamento è intatto e non presenta perdite. Rimuovere la batteria dal dispositivo per la spedizione. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con del nastro adesivo).

4.6 Simboli

AVVERTENZA – Pericoli generici!

Leggere le istruzioni per l'uso.

Accertarsi di assumere sempre una posizione sicura sui pendii. Non lavorare su pendii eccessivamente ripidi.

Assicurarsi che nessuno possa essere ferito dalla proiezione di eventuali corpi estranei. Tenere lontano le persone estranee.

Tenere le persone e gli animali domestici a debita distanza dal dispositivo. Tenere lontano le persone estranee.

Attenzione! Lame affiliate. Prima della pulizia o della manutenzione: spegnere la macchina, estrarre la

chiave di sicurezza e rimuovere le batterie.

Proteggere il dispositivo dall'umidità. Non esporre alla pioggia.

5. Panoramica generale

Vedere le pagine 2 e 3.

1 Indicatore di capacità centralizzato (indica per diversi secondi lo stato di carica delle batterie in seguito all'avvio e all'arresto)

2 Interruttore ON/OFF

3 Staffa di comando

4 Impugnatura (per spingere e guidare la macchina. Utilizzabile anche come impugnatura di trasporto.)

5 A s t e d e l l ' i m p u g n a t u

6 Viti ad alette

7 Sportello di espulsione

8 Sacchetto raccoglierba

9 Elementi di blocco impugnatura

10 Cuneo per pacciame

11 Impugnatura di trasporto

12 Impugnatura di trasporto

13 Copertura protettiva (batterie)

14 Leva (regolazione centralizzata dell'altezza di taglio)

15 Apertura di espulsione

16 Chiave di sicurezza

17 Sbloccaggio batteria

18 Batterie *

19 Indicatore di capacità e del livello di carica *

20 Tasto dell'indicatore di capacità *

21 Vite di fissaggio della lama

22 Rondella

23 Lama

24 Frecce direzionali (i fori a forma di freccia nella lama devono coincidere con le frecce direzionali sulla macchina)

* in base alla dotazione

6. Messa in funzione

6.1 Ribaltamento dell'impugnatura, regolazione della relativa altezza

Fig. A. Ribaltare le aste dell'impugnatura (5)

1. Tirare dagli elementi di blocco (9) e ruotare di 90°.

2. Ribaltare le aste dell'impugnatura (5).

3. Regolare l'altezza desiderata per l'impugnatura orientando gli elementi di blocco (9) in una delle tre posizioni sui supporti.

4. Ruotare gli elementi di blocco (9) di 90° fino a farli scattare in posizione nei fori dei supporti.

NOTA! Assicurarsi che gli elementi di blocco (su entrambi i lati) si trovino nella stessa posizione (1, 2, 3).

AVVERTENZA! Mentre si ribalta o si richiude l'impugnatura, non danneggiare i cavi.

Fig. B. Ribaltare l'impugnatura (4)

1. Ribaltare l'impugnatura (4).

2. Fissare le viti (6) (su entrambi i lati).

6.2 Preparazione per raccolta erba, pacciamatura o espulsione

Raccolta dell'erba / montaggio del sacchetto raccoglierba. Fig. C.

1. Sollevare lo sportello di espulsione (7) e tenerlo fermo.
2. L'apertura di espulsione (15) deve essere vuota. Rimuovere eventualmente il cuneo per pacciame (10) (estrarre e riporre via).
3. Tenere il sacchetto raccoglierba (8) dalla sua impugnatura e fissare i ganci alla barra dello sportello.
4. Chiudere lo sportello di espulsione (7).

Pacciamatura / montaggio del cuneo per pacciame. Fig. D.

1. Sollevare lo sportello di espulsione (7) e tenerlo fermo.

2. Rimuovere il sacchetto raccoglierba (8).

3. Tenere il cuneo per pacciame (10) dalla sua impugnatura e inserirlo nel vano di espulsione. (Spingere fino alla battuta e premere verso il basso). Accertarsi che il cuneo sia innestato in posizione nelle apposite cavità).

4. Chiudere lo sportello di espulsione (7).

Espulsione dell'erba.

1. Sollevare lo sportello di espulsione (7) e tenerlo fermo.
2. Rimuovere il sacchetto raccoglierba (8).
3. L'apertura di espulsione (15) deve essere vuota. Rimuovere eventualmente il cuneo per pacciame (10) (estrarre e riporre via).
4. Chiudere lo sportello di espulsione (7).

6.3 Regolare l'altezza di taglio.

Fig. a pagina 2.

Tirare la leva (14) leggermente verso l'esterno e spingerla fino alla posizione desiderata. Farla scattare nella posizione desiderata.

Regolare l'altezza di taglio in base all'altezza dell'erba da falciare. Per ottenere un risultato ottimale con il taglio dell'erba o con la pacciamatura, non tagliare una quantità eccessiva di erba in una sola passata.

6.4 Batteria

Prima dell'utilizzo, caricare la batteria.

Ricaricare la batteria in caso di efficienza ridotta.

Le istruzioni di ricarica della batteria sono contenute nelle istruzioni per l'uso del caricabatteria Metabo.

Nelle batterie al litio con indicatore di capacità e di segnalazione del livello di carica (19) (in base alla dotazione):

- Premere il tasto (20): il livello di carica viene visualizzato dalle spie LED.

- Se un LED lampeggia, significa che la batteria è quasi scarica e dev'essere ricaricata.

Rimozione e inserimento della batteria

Fig. E.

AVVERTENZA! Prima di rimuovere o inserire le batterie, spegnere la macchina e attendere che il motore si arresti.

ITALIANOit

Inserimento: sollevare la copertura protettiva (13). Spingere entrambe le batterie (18) fino a farle scattare in posizione. Chiudere la copertura protettiva (13).

Rimozione: sollevare la copertura protettiva (13). Estrarre la chiave di sicurezza (16). Premere il tasto di sblocco (17) ed estrarre la batteria (18). Chiudere la copertura protettiva (13).

7. Utilizzo

7.1 Trasporto

Trasporto

• Con 2 persone: utilizzare le impugnature di trasporto (12) e (4).
• Con 1 persona: se la macchina è chiusa (con il sacchetto raccoglierba vuoto), utilizzare le impugnature di trasporto (12) e (11).

Guida: se si deve chiudere la macchina per il trasporto o la si deve spostare, se si attraversano superfici diverse dall'erba o si trasporta la macchina da o verso l'area di lavoro, attendere che la lama si arresti completamente.

7.2 Avvio della macchina

Figg. E, F.

1. Inserire la chiave di sicurezza (16). Chiudere la copertura protettiva (13).
2. Premere l'interruttore ON/OFF (2) e tenerlo premuto.
3. Tirare la staffa di comando (3) verso l'impugnatura (4).
4. Rilasciare l'interruttore ON/OFF (2).

NOTA!

Regolazione automatica della potenza del motore in base all'altezza dell'erba per garantire la massima durata delle batterie: dopo ca. 3 secondi dall'avvio, la macchina raggiunge il massimo numero di giri per ca. 5 secondi, dopodiché adatta la potenza del motore abbassandola.

NOTA! Se la macchina non dovesse avviarsi, estrarre la chiave di sicurezza (16) e rimuovere le batterie (18). Controllare il gruppo falciatore per accertarsi che:

• non sia rimasta dell'erba impigliata nella lama;
- la lama possa muoversi liberamente.

7.3 Falciatura e pacciamatura

Mettersi in posizione eretta dietro alla macchina. Tenere saldamente l'impugnatura (4) con entrambe le mani e spingere avanzando a passo d'uomo.

7.4 Arresto della macchina

Fig. F.

1. Per arrestare la macchina, rilasciare la staffa di comando (3).

AVVERTENZA! Prima di riavviare la macchina, attendere che le lame si arrestino pletamente. Non spegnere e riaccendere lamente.

AVVERTENZA! Una volta terminato il lavoro, rimuovere sempre la chiave di sicurezza (16) e tterie (18).

7.5 Svuotamento del sacchetto raccoglierba

Fig. C.

Controllare regolarmente il livello di riempimento del sacchetto raccoglierba (8) e svuotare il sacchetto tempestivamente.

1. Arrestare la macchina.
2. Estrarre la chiave di sicurezza (16).
3. Rimuovere le batterie (18).
4. Sollevare lo sportello di espulsione (7) e tenerlo fermo.
5. Tenere il sacchetto raccoglierba (8) dalla sua impugnatura e rimuovere i ganci dalla barra dello sportello.
6. Chiudere lo sportello di espulsione (7).
7. Svuotare il sacchetto raccoglierba (8).

8. Pulizia, conservazione

AVVERTENZA! Estrarre la chiave di sicurezza (16) e rimuovere le batterie (18). L'avviamento indesiderato può causare gravi lesioni. La lama deve essere ferma.

8.1 Pulizia

• Dopo ogni utilizzo, pulire il fondo del gruppo falciatore: rimuovere residui di erba, foglie, sporcizia e altri materiali depositati.

8.2 Conservazione

• Prima di conservare la macchina, farla raffreddare e pulirla.
• Accertarsi che la macchina non presenti componenti allentati o danneggiati. Se necessario:
• Stringere le viti.
• Fare riparare la macchina.
• Conservare la macchina in un luogo asciutto.
• Assicurarsi che i bambini non possano avvicinarsi alla macchina.

L'apparecchio si può posizionare risparmiando spazio: fig. G.

1. Tirare dagli elementi di blocco (9) e ruotare di 90°.
2. Ribaltare l'impugnatura (4) verso il basso.
3. Orientare gli elementi di blocco dell'impugnatura (9) nella posizione di blocco sui supporti.
4. Ruotare gli elementi di blocco di 90° fino a farli scattare in posizione nei fori dei supporti.
5. Posizionare la macchina come illustrato nella fig. G.

9. Manutenzione

AVVERTENZA! Estrarre la chiave di sicurezza (16) e rimuovere le batterie (18). L'avviamento siderato può causare gravi lesioni. La lama essere ferma.

AVVERTENZA! Tenere il motore e le batterie liberi da erba, fogliame e grasso.

ATTENZIONE! Non utilizzare solventi o detergenti potenti sull'alloggiamento di ca né sui componenti.

9.1 Manutenzione generale

• Prima di utilizzare la macchina, controllare sempre che non manchino componenti come viti, dadi, bulloni e tappi e che questi non siano allentati o danneggiati.
• Stringere correttamente tutti i fissaggi e i tappi.
• Pulire la macchina con un panno asciutto. Non utilizzare acqua.
• Non sottoporre mai a manutenzione batterie danneggiate. La manutenzione di batterie ricaricabili andrà effettuata esclusivamente dal produttore o da centri di assistenza clienti appositamente autorizzati.

9.2 Sostituzione della lama

AVVERTENZA! Estrarre la chiave di sicurezza (16) e rimuovere le batterie (18). L'avviamento indesiderato può causare gravi lesioni. La lama deve essere ferma.

AVVERTENZA! Utilizzare solo lame consentite. Vedere il capitolo Accessori. AVVERTENZA! Indossare guanti di protezione resistenti e occhiali di sicurezza.

Attenzione al filo tagliente delle lame.

Fig. H.

1. Arrestare la macchina.
2. Estrarre la chiave di sicurezza (16).
3. Rimuovere le batterie (18).
4. Accertarsi che la lama (23) si sia arrestata.
5. Appoggiare la macchina sul fianco.
6. Posizionare un pezzo di legno stabile (5 cm x 5 cm x 60 cm) in modo da impedire che la lama possa muoversi.
7. Švitare la vite di fissaggio (21) (in senso antiorario) con un'apposita chiave (da 15). Rimuovere la vite di fissaggio (21) e la rondella (22).
8. Rimuovere la lama usurata (23).
9. Applicare la nuova lama (23): accertarsi che i fori a forma di freccia nella lama (24) coincidano con le frecce direzionali della macchina (24).
10. Posizionare un pezzo di legno stabile (5 cm x 5 cm x 60 cm) in modo da impedire che la lama possa muoversi.
11. Applicare la rondella (22) e la vite di fissaggio (21) e stringere con un'apposita chiave (da 15) in senso orario.

9.3 Lubrificazione

Non è necessario lubrificare.

AVVERTENZA! Evitare assolutamente di lubrificare i componenti delle ruote. La lubrificazione può provocare danni durante il funzionamento.

10. Problemi e anomalie

Un diodo luminoso dell'indicatore di capacità centralizzato (1) lampeggia.

Almeno una batteria è scarica.

- Ricaricare le batterie.

Tutti i diodi luminosi dell'indicatore di capacità centralizzato (1) lampeggiano.

Sovraccarico: l'erba è troppo alta o l'altezza di taglio regolata è troppo bassa.

- Modificare l'altezza di taglio.

- Lasciare raffreddare la macchina fino a quando i diodi luminosi non smettono di lampeggiare.

L'impugnatura non è in posizione.

Gli elementi di blocco (9) non sono innestati correttamente.

- Regolare l'altezza dell'impugnatura e accertarsi che gli elementi di blocco (9) e le viti (6) siano orientati correttamente.

La macchina non si avvia.

La capacità delle batterie è scarsa.

- Ricaricare le batterie.

L'interruttore ON/OFF (2) è guasto.

- Fare sostituire l'interruttore.

La chiave di sicurezza (16) non è inserita.

- Inserire la chiave.

La lama è bloccata.

- Osservare le avvertenze, vedi cap. 8. Pulizia.

La macchina non effettua la pacciamatura correttamente.

L'altezza di taglio regolata è troppo bassa.

- Modificare l'altezza di taglio.

L'erba tagliata bagnata si incolla al gruppo falciatore.

- Prima di effettuare la falciatura, attendere che l'erba si sia asciugata.

Manca il cuneo per pacciame (10).

- Inserire il cuneo per pacciame.

La macchina è difficile da spostare.

l'erba è troppo alta o l'altezza di taglio regolata è troppo bassa.

- Aumentare l'altezza di taglio.

La macchina vibra fortemente.

La lama è squilibrata o usurata.

- Sostituire là lama.

L'albero motore è deformato.

1. Spegnere il motore.

2. Estrarre la chiave di sicurezza (16) e rimuovere le batterie (18).

3. Controllare se vi sono danni.

4. Fare riparare la macchina prima di rimetterla in funzione.

La macchina si arresta durante la falciatura.

L'altezza di taglio è troppo bassa.

- Aumentare l'altezza di taglio.

Le batterie sono scariche.

- Ricaricare le batterie.

L'erba tagliata si incolla al gruppo falciatore o alla lama.

- Estrarre le batterie (18) e controllare il gruppo falciatore.

La temperatura di esercizio della macchina è troppo elevata.

- Lasciare raffreddare la macchina.

ITALIANOit

Il materiale tagliato non viene raccolto dal sacchetto raccoglierba.

- Svuotare il sacchetto.

11. Accessori

Utilizzare soltanto batterie e accessori originali Metabo o CAS (Cordless Alliance System).

Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso.

A Lama (lama falciforme / come ricambio): N. ordine: 628435000 B Batterie di diverse capacità. Acquistare solo batterie con la tensione adatta al proprio elettroutensile.

La gamma completa degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo.

12. Riparazione

Le eventuali riparazioni degli elettroutensili devono essere eseguite esclusivamente da elettricisti specializzati e utilizzando soltanto ricambi originali!

Nel caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante di zona. Per gli indirizzi consultare il sito www.metabo.com.

Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com.

13. Rispetto dell'ambiente

Attenersi alle norme nazionali riguardo allo smaltimento ecocompatibile e al riciclaggio di macchine fuori servizio, imballaggi e accessori.

Le batterie non devono essere smaltite tra i rifiuti domestici! Consegnare le batterie difettose o usate al rivenditore Metabo!

Non gettare le batterie in acqua.

Solo per i Paesi UE: non smaltire gli elettroutensili tra i rifiuti domestici! Secondo la Direttiva europea 2012/19/UE sugli utensili elettronici usati e l'applicazione nel diritto male, gli elettroutensili usati devono essere i separatamente e sottoposti ad un sistema di ggio eco-compatibile.

Prima di effettuare lo smaltimento, scaricare la batteria all'interno dell'utensile elettrico. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con del nastro adesivo).

14. Dati tecnici

Spiegazioni relative ai dati riportati a pagina 4.

Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo tecnologico.

U = tensione

B = larghezza di taglio

H = altezza di taglio

H_X = numero di livelli altezza di taglio

V = volume sacchetto raccoglierba

n = numero di giri a vuoto

m = peso (incl. sacchetto raccoglierba, cuneo per pacciame e batterie più piccole)

IP = tipo di protezione

Valori misurati a norma EN 60335.

Temperatura ambiente consentita durante il funzionamento:

da -20 °C a 50 °C (le prestazioni sono limitate con temperature inferiori a 0 °C). Temperatura ambiente consentita durante lo stoccaggio: da 0 °C a 30 °C.

Temperatura ambiente consigliata durante la ricarica: da 0 °C a 40 °C.

= corrente continua

I dati tecnici sopra indicati sono soggetti a tolleranze (secondo gli standard specifici vigenti).

Valori di emissione

Questi valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli utensili accessori, il carico effettivo può risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzativo.

Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolato secondo la norma EN 60335:

a_h = valore di emissione vibrazione

K_h,= incertezza (vibrazioni)

Livello sonoro classe A tipico:

L_pA = livello di pressione acustica

L_WA = livello di potenza acustica

K_pA, K_WA/WA(G) = incertezza

L_WA(G) = livello di emissione sonora garantito secondo 2000/14/CE

Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 dB(A).

Indossare le protezioni acustiche!

Manual original

= Corriente continua
