Produkttyp	Trådlös gräsklippare
Märke / Modell	Metabo RM 3618 LTX BL 46
Strömförsörjning	Li-Ion-batteri 36 V (Cordless Alliance System)
Batterikapacitet	4,0 / 5,5 / 8,0 Ah (LiHD) eller 4,0 / 5,2 Ah (Li-Ion) beroende på alternativ
Klippbredd	46 cm (uppskattning enligt referens)
Justering av klipphöjd	Central, flera lägen (spak)
Driftslägen	Uppsamlng, mulching, bakre utkast
Uppsamlarpåse	Ingår, volym ej specificerad i manualen
Klinga	Skärklinga, utbytbar (ref. 628435000)
Handtag	Hopfällbar och höjdjusterbar (3 lägen)
Säkerhetsanordningar	Säkerhetsnyckel, manöverspak (automatisk stopp), batteriskyddskåpa
Indikatorer	Central kapacitetsindikator (batteriladdningsnivå)
Underhåll	Rengöring efter varje användning, byte av klinga, ingen smörjning krävs
Reparationsmöjlighet	Originala Metabo-reservdelar, reparation av auktoriserad elektriker
Vikt	Ej specificerad i manualen (uppskattning ~20 kg)

Vanliga frågor - RM 3618 LTX BL 46 METABO

Hur startar jag gräsklipparen?

Sätt i säkerhetsnyckeln (16) och stäng skyddskåpan (13). Tryck på start/stopp-knappen (2) och håll den intryckt, dra sedan manöverspaken (3) mot handtaget (4). Släpp start/stopp-knappen. Maskinen anpassar sig automatiskt till gräshöjden efter några sekunder.

Vad gör jag om maskinen inte startar?

Kontrollera att säkerhetsnyckeln (16) är ordentligt isatt. Om batterierna är urladdade, ladda dem. Om start/stopp-knappen är defekt, låt byta ut den. Om klingan är blockerad, ta bort nyckeln och batterierna, rengör sedan klippmekanismen.

Hur justerar jag klipphöjden?

Tryck den centrala justeringsspaken (14) något utåt och placera den i önskat läge. Se till att den snäpper fast. Anpassa höjden efter gräset: klipp inte för mycket på en gång för bästa resultat.

Hur växlar jag till mulching-läge?

Fäll upp bakre utkastluckan (7), ta bort uppsamlarpåsen (8) om den finns. Sätt i mulching-pluggen (10) i utkastöppningen tills den snäpper fast. Stäng luckan.

Hur rengör jag gräsklipparen?

Innan rengöring, ta bort säkerhetsnyckeln (16) och batterierna (18). Rengör undersidan av klippmekanismen efter varje användning för att ta bort gräsrester. Använd en torr trasa, inget vatten. Använd inte aggressiva lösningsmedel.

Hur byter jag klingan?

Stäng av maskinen, ta bort säkerhetsnyckeln och batterierna. Använd skyddshandskar. Luta maskinen åt sidan, blockera klingan med en träbit. Skruva loss fästskruven (21) moturs, ta bort brickan och den slitna klingan. Montera den nya klingan genom att rikta in pilarna, skruva sedan fast.

Vad gör jag om maskinen vibrerar kraftigt?

Ovanliga vibrationer tyder ofta på att klingan är obalanserad eller sliten. Stäng omedelbart av maskinen, ta bort nyckeln och batterierna. Kontrollera klingan: om den är skadad, byt ut den. Om motoraxeln är böjd, låt reparera maskinen.

Hur tömmer jag uppsamlarpåsen?

Stäng av maskinen, ta bort säkerhetsnyckeln (16) och batterierna (18). Fäll upp bakre utkastluckan (7), haka av uppsamlarpåsen (8) via handtaget, stäng luckan, töm sedan påsen.

Hur fäller jag handtaget för förvaring?

Dra i handtagsknapparna (9) och vrid dem 90°. Fäll handtaget (4) nedåt. Placera knapparna i snäppläge på hållarna och vrid dem 90° för att fästa. Du kan räta upp maskinen som visas i manualen.

Vilka batterityper är kompatibla?

Använd endast original Metabo- eller CAS-batterier (Cordless Alliance System) med spänning 36 V. Kapaciteter finns: LiHD 4,0 / 5,5 / 8,0 Ah eller Li-Ion 4,0 / 5,2 Ah. Ladda endast med rekommenderade Metabo-laddare.

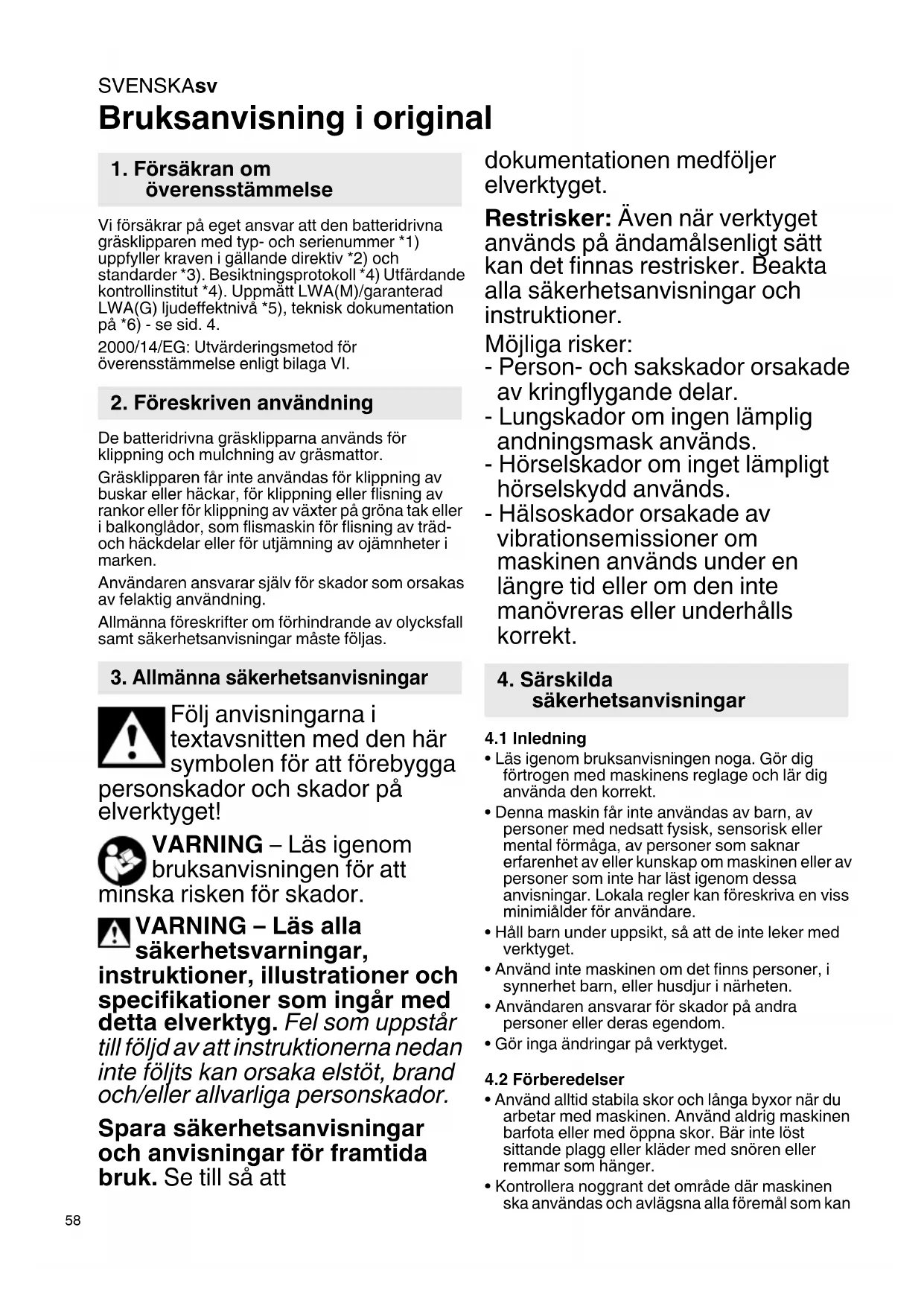

BRUKSANVISNING RM 3618 LTX BL 46 METABO

1. Försäkran om överensstämmelse

Vi försäkrar på eget ansvar att den batteridrivna gräsklipparen med typ- och serienummer *1) uppfyller kraven i gällande direktiv *2) och standarder *3). Besiktningsprotokoll *4) Utfärdande kontrollinstitut *4). Uppmätt LWA(M)/garanterad LWA(G) ljudeffektnivå *5), teknisk dokumentation på *6) - se sid. 4.

2000/14/EG: Utvärderingsmetod för överensstämmelse enligt bilaga VI.

2. Föreskriven användning

De batteridrivna gräsklipparna används för klippning och mulchning av gräsmattor.

Gräsklipparen får inte användas för klippning av buskar eller häckar, för klippning eller flisning av rankor eller för klippning av växter på gröna tak eller i balkonglådor, som flismaskin för flisning av träd- och häckdelar eller för utjämning av ojämnheter i marken.

Användaren ansvarar själv för skador som orsakas av felaktig användning.

Allmänna föreskrifter om förhindrande av olycksfall samt säkerhetsanvisningar måste följas.

3. Allmänna säkerhetsanvisningar

Följ anvisningarna i textavsnitten med den här symbolen för att förebygga personskador och skador på elverktyget!

WARNING – Läs igenom bruksanvisningen för att ka risken för skador.

WARNING – Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som ingår med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Spara säkerhetsanvisningar och anvisningar för framtida bruk. Se till så att

dokumentationen medföljer elverktyget.

Restrisker: Även när verktyget används på ändamålsenligt sätt kan det finnas restrisker. Beakta alla säkerhetsanvisningar och instruktioner.

Möjliga risker:

• Person- och sakskador orsakade av kringflygande delar.
• Lungskador om ingen lämplig andningsmask används.
• Hörselskador om inget lämpligt hörselskydd används.
• Hälsoskador orsakade av vibrationsemissioner om maskinen används under en längre tid eller om den inte manövreras eller underhålls korrekt.

4. Särskilda säkerhetsanvisningar

4.1 Inledning

• Läs igenom bruksanvisningen noga. Gör dig förtrogen med maskinens reglage och lär dig använda den korrekt.
• Denna maskin får inte användas av barn, av personer med nedsatt fysisk, sensorisk eller mental förmåga, av personer som saknar erfarenhet av eller kunskap om maskinen eller av personer som inte har läst igenom dessa anvisningar. Lokala regler kan föreskriva en viss minimiålder för användare.
• Håll barn under uppsikt, så att de inte leker med verktyget.
• Använd inte maskinen om det finns personer, i synnerhet barn, eller husdjur i närheten.
• Användaren ansvarar för skador på andra personer eller deras egendom.
• Gör inga ändringar på verktyget.

4.2 Förberedelser

• Använd alltid stabila skor och långa byxor när du arbetar med maskinen. Använd aldrig maskinen barfota eller med öppna skor. Bär inte löst sittande plagg eller kläder med snören eller remmar som hänger.
• Kontrollera noggrant det område där maskinen ska användas och avlägsna alla föremål som kan

fastna i maskinen och slungas iväg (t.ex. grenar, stenar).

• Före varje användning ska du kontrollera visuellt om kniven, fästskruven eller knivenheten är nedslitna eller skadade. Slitna eller skadade komponenter måste alltid bytas ut satsvis för att det inte ska uppstå obalans. Byt ut skadade eller oläsliga skyltar.
• Under längre arbetsperioder ska hörselskydd användas. Längre påverkan av buller kan ge hörselskador.

4.3 Drift

• Använd maskinen endast i dagsljus eller i bra artificiellt ljus.
• Undvik att använda maskinen på vått gräs.
• Se till att alltid stå stabilt i sluttningar.
• Kör gräsklipparen endast i gånghastighet.
• På sluttningar ska du alltid klippa i vågrät riktning och aldrig uppåt eller nedåt.
• Var särskilt försiktigt när du byter riktning på sluttningar.
• Använd inte maskinen i alltför branta sluttningar.
• Var ytterst försiktig när du vänder, backar eller drar maskinen.
• Se till att stå stadigt. Släpp genast kopplingsbygeln om du tappar balansen.
• Använd inte gräsklipparen i närheten av branta sluttningar, diken eller slänter.
• Se upp för hål, fåror, stenblock och dolda föremål som du kan snubbla på. Avlägsna alla föremål som stenar och kvistar.
• Låt kniven stanna innan du tippar gräsklipparen för transport, korsar andra underlag än gräs eller transporterar den till och från det område som ska bearbetas.
• Använd aldrig maskinen med skadade säkerhetsanordningar eller utan säkerhetsanordningar (säkerhetsnyckel, utmatningslucka bak).
• Starta motorn försiktigt enligt anvisningarna och med fötterna långt ifrån kniven.
• Tippa inte maskinen när du startar motorn, utom om maskinen måste tippas för start. I så fall ska endast den del som är längst bort från användaren tippas och inte mer än nödvändigt.
• Starta inte maskinen när du står framför den öppna utmatningsluckan bak.
• Håll händer och fötter borta från områden nära eller under roterande delar. Uppehåll dig aldrig i närheten av utmatningsöppningen.
• Lyft och bär aldrig maskinen när motorn är igång.
• Slå från motorn, ta bort säkerhetsnyckeln. Se till att alla rörliga delar har stannat i följande fall:
• När maskinen lämnas utan uppsikt.
• Innan du åtgärdar blockeringar eller tilltäppningar i utmatningsöppningen.
• Innan du inspekterar, rengör eller arbetar på maskinen.
• Om du har kört på ett främmande föremål. Kontrollera om maskinen är skadad och lämna

i så fall in den för reparation innan du börjar använda maskinen igen.

- Om maskinen börjar vibrera ovanligt starkt ska den omedelbart kontrolleras:

- Kontrollera om maskinen är skadad.

- Se till att alla muttrar, bultar och skruvar är ordentligt åtdragna.

- Vid en olycka eller ett funktionsfel ska du genast slå från maskinen och ta ut batteripaketen.

4.4 Underhåll och förvaring

• För att maskinens driftsäkerhet ska kunna säkerställas måste alla muttrar, bultar och skruvar vara ordentligt åtdragna.
• Kontrollera med jämna mellanrum om uppsamlingssäcken är sliten eller defekt.
• Var försiktig så att du inte klämmer fingrarna mellan de rörliga knivarna och fasta delar på maskinen när du ställer in gräsklipparen.
• Ta ut batteripaketen och vänta tills alla rörliga delar har stannat och maskinen har svalnat innan du genomför inställningar, omriggning, underhåll eller rengöring och när maskinen ska förvaras.
• Vid underhåll av knivarna är det viktigt att tänka på att de kan sättas i rörelse trots att batteripaketet har tagits ut.
• Utnötta eller skadade delar ska bytas ut av säkerhetsskäl. Använd endast reservdelar och tillbehör i original.

4.5 Använda och hantera batteridrivna maskiner

• Ladda bara batterierna i laddare som tillverkaren rekommenderar. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
• Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand.
• Se till så att batteriet inte kommer i kontakt med gem, mynt, nycklar, spik, skruv och andra små metallföremål som kan kortsluta batteriet. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
• Felaktig användning kan få batteriet att läcka batterivätska. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.
• Använd inga batterier som skadats eller modifierats. Skadade eller modifierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador.
• Exponera inte ett batterier för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130 °C kan leda till explosion.
• Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som specificeras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur som ligger utanför det

SVENSKAsv

specificerade området kan skada batteriet och öka brandrisken.

- Se till att den inte går att slå på av misstag. Se till att maskinen är frånslagen innan du sätter i batteriet och tar upp eller bär maskinen. Om du bär maskinen med fingret på strömställaren eller ansluter påkopplad maskin till nätströmmen finns risk för olycka.

• Ta ut batteripaketen ur maskinen...
- ... innan inställningar, ombyggnad, underhåll eller rengöring utförs.
- ... när användaren lämnar maskinen.
- ... innan blockeringar tas bort.
- ... när maskinen kömmit i kontakt med ett främmande föremål så att du kan kontrollera om den tillfogats några skador.
- ... för omedelbar kontroll om maskinen börjar vibrera mycket starkt.

Skydda batterierna mot fukt!

Skydda batterierna mot brand!

• Använd aldrig trasiga eller deformerade batterier!
• Öppna aldrig batterierna!
• Vidrör eller kortslut aldrig batteripolerna!

Trasiga litiumjonbatterier kan läcka en något sur, brännbar vätska!

Om du får läckande batterivätska på huden, spola direkt med rikliga mängder vatten. Får du batterivätska i ögonen, skölj med rent

vatten och sök omedelbart läkarvård!

- Ta ut batteriet ur maskinen om maskinen är defekt.

Transport av litiumjonbatterier:

- Frakt av litiumjonbatterier regleras av bestämmelserna för farligt gods (UN 3480 och UN 3481). Fraktdokumenten för litiumjonbatterier ska uppfylla gällande föreskrifter. Kontakta eventuellt transportföretaget. Det finns certifierat förpackningsmaterial att få hos Metabo.

- Skicka endast batterier om käpan är oskadd och det inte sipprar ut någon vätska. Ta ut batteriet ur maskinen för att skicka det. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp).

4.6 Symboler

WARNING! – Allmänna risker!

Läs igenom bruksanvisningen.

Se till att alltid stå stabilt i sluttningar. Använd inte maskinen i alltför branta sluttningar.

Se upp så att ingen skadas på grund av främmande föremål som slungas iväg. Håll andra personer borta.

Personer och husdjur som uppehåller sig i närheten av maskinen måste hållas på säkert avständ. Håll andra personer borta.

Se upp! Vassa knivar. Före rengöring eller underhåll: slå från maskinen, dra ur säkerhetsnyckeln och ta ut

batteripaketen.

Skydda laddaren mot fukt. Skydda mot regn.

5. Översikt

Se sida 2 och 3.

1 Central kapacitetsindikering (visar batterikapaciteten i flera sekunder när maskinen startas eller stoppas)

2 Strömbrytare

3 Kopplingsbygel

4 Handtag (för att skjuta på och styra gräsklipparen. Även bärhandtag.)

5 Greppstång

6 V i n g s k r u v a r

7 Utmatningslucka bak

8 Uppsamlingssäck

9 Knopphandtag

10 Mulchkil

11 Bärhandtag

12 Bärhandtag

14 Spak (central klipphöjdsinställning)

15 Utmatningsöppning

16 Säkerhetsnyckel

17 Batterispärr

18 Batteripaket*

19 Ladd- och signalindikering *

21 Fästskruv till kniv

22 Underläggsbricka

23 Kniv

24 Riktningspilar (de pilformade hålen i kniven måste stämma överens med pilarna på maskinen)

* beroende på utförande

6. Driftstart

ställ in handtagets höjd

1. Dra i knopphandtagen (9) och vrid 90°.
2. Fäll ut greppstängerna (5).

3. Ställ in önskad handtagshöjd genom att rikta in knopphandtagen (9) i ett av de tre lägena på hållarna.

4. Vrid knopphandtagen (9) 90° så att de hakar fast i hålen på hållarna.

OBS: Se till att knopphandtagen (på båda sidorna) är i samma position (1..2..3).

WARNING! Se till att inte skada kablarna när handtagen fälls in och ut.

Fig. B. Fälla ut handtaget (4)

1. Fäll ut handtaget (4).
2. Dra ut skruvarna (6) (på båda sidorna).

6.2 Förberedelser för uppsamling av gräs, mulchning eller utmatning

Samla upp gräs/montera uppsamlingssäcken. Fig. C.

1. Fäll upp utmatningsluckan (7) och håll fast den.
2. Utmatningsöppningen (15) måste vara tom. Ta bort mulchkilen (10) vid behov (dra ut och lägg undan).
3. Håll uppsamlingssäcken (8) från handtaget och haka fast krokarna på den fällbara stängen.
4. Stäng utmatningsluckan bak (7).

Mulchning/montera mulchkil. Fig. D.

1. Fäll upp utmatningsluckan (7) och håll fast den.
2. Ta bort uppsamlingssäcken (8).
3. Håll mulchkilen (10) från handtaget och sätt i den i utmatningsschaktet. (Tryck den ända in och tryck nedåt. Se till att mulchkilen har hakat fast i de avsedda uttagen.)
4. Stäng utmatningsluckan bak (7).

Mata ut gräs.

1. Fäll upp utmatningsluckan (7) och håll fast den.
2. Ta bort uppsamlingssäcken (8).
3. Utmatningsöppningen (15) måste vara tom. Ta bort mulchkilen (10) vid behov. (Dra av och lägg undan).
4. Stäng utmatningsluckan bak (7).

6.3 Ställ in sågdjupet.

Fig. på sidan 2.

Dra spaken (14) lätt utåt och skjut till önskat läge. Låt den haka fast i önskat läge.

Anpassa klipphöjden till höjden på det gräs som ska klippas. För optimalt resultat vid gräsklippning/ mulchning: klipp inte för mycket gräs på en och samma gång.

6.4 Batteri

Ladda batteriet före användning. Ladda batteriet när effekten avtar.

Anvisningar för laddning av batteripaketet finns i bruksanvisningen till Metabo-laddaren.

Gäller litiumjonbatterier med kapacitets- och signalindikering (19) (beroende på utförande):

- Tryck på knappen (20), så ger LED-lamporna laddindikering.

- Om en LED-lampa blinkar, så är batteriet nästan urladdat och kräver laddning igen.

Sätta i/ta ut batteripaketet

Fig. E.

WARNING! Stanna maskinen och vänta tills motorn står stilla innan du tar ut eller sätter i rripaketet.

Insättning: Fäll upp skyddskåpan (13). Skjut in båda batteripaketen (18) tills de hakar fast. Stäng (13) skyddskåpan.

Uttagning: Fäll upp skyddskåpan (13). Dra ut säkerhetsnyckeln (16). Tryck på knappen för upplåsning av batteripaketet (17) och dra bort batteriet (18). Stäng (13) skyddskåpan.

7. Användning

7.1 Transport

Transport:

• Med 2 personer: bär från bärhandtag (12) och (4)
• Med 1 person: bär från bärhandtag (12) och (11) i infällt skick (med tom uppsamlingssäck).

Körning: Låt kniven stanna innan du tippar eller bär gräsklipparen för transport, korsar andra underlag än gräs eller transporterar den till och från det område som ska bearbetas.

7.2 Starta maskinen

Fig. E, F.

1. Stick in säkerhetsnyckeln (16). Stäng (13) skyddskåpan.
2. Tryck in strömbrytaren (2) och håll den intryckt.
3. Dra kopplingsbygeln (3) mot handtaget (4).
4. Släpp strömbrytaren (2).

OBS:

Automatisk anpassning av motoreffekten till gräshöjden för längsta möjliga batteritid: ca 3 sekunder efter att maskinen startat ökar den till fullt varvtal i ca 5 sekunder och reglerar ned motoreffekten.

OBS: Om maskinen inte startar: dra ut säkerhetsnyckeln (16) och ta ut batteripaketen (18). Kontrollera klippmekanismen för att säkerställa att

• det inte har fastnat gräs i kniven,
• kniven kan rotera fritt.

7.3 Klippning och mulchning

Stå stadigt bakom maskinen. Håll fast handtaget (4) ordentligt med båda händerna och skjut gräsklipparen framåt i gånghastighet.

7.4 Stoppa maskinen

Fig. F.

1. Släpp kopplingsbygeln (3) för att stoppa gräsklipparen.

WARNING! Vänta tills knivarna står helt stilla innan du startar gräsklipparen igen. Slå inte till från maskinen snabbt.

WARNING! Ta alltid ut säkerhetsnyckeln (16) och batteripaketen (18) när du har avslutat tet.

7.5 Tömma uppsamlingssäcken

Fig. C.

Kontrollera nivån i uppsamlingssäcken (8) med jämna mellanrum och töm i god tid.

1. Stanna maskinen.
2. Dra ut säkerhetsnyckeln (16).
3. Ta ut batteripaketen (18).

SVENSKAsv

1. Fäll upp utmatningsluckan (7) och håll fast den.
2. Håll uppsamlingssäcken (8) från handtaget och haka ur den från den fällbara stängen.
3. Stäng utmatningsluckan bak (7).
4. Töm uppsamlingssäcken (8).

8. Rengöring, förvaring

WARNING! Dra ut säkerhetsnyckeln (16) och ta ut batteripaketen (18). Om gräsklipparen startar av misstag kan den orsaka allvarliga personskador. Kniven måste stå stilla.

8.1 Rengöring

- Rengör undersidan av klippmekanismen efter varje användning: avlägsna gräsrester, löv, smuts och andra avlagringar.

8.2 Förvaring

• Låt gräsklipparen svalna och rengör den innan den ska förvaras.
• Se till att det inte finns lösa delar eller skador på gräsklipparen.
  Vid behov:
• Dra åt skruvarna.
• Låt reparera maskinen.
• Förvara maskinen på en torr plats.
• Förvara maskinen utom räckhåll för barn.

Maskinen kan ställas upp på ett platssparande sätt: fig. G.

1. Dra i knopphandtagen (9) och vrid 90°.
2. Fäll ned handtaget (4).
3. Ställ in knopphandtagen (9) i låst position på hållarna.
4. Vrid knopphandtagen 90° så att de hakar fast i hålen på hållarna.
5. Ställ upp maskinen så som visas i fig. G.

9. Underhåll

WARNING! Dra ut säkerhetsnyckeln (16) och ta ut batteripaketen (18). Om gräsklipparen startar av misstag kan den orsaka allvarliga personskador. Kniven måste stå stilla.

WARNING! Håll motor och batteripaket fria från gräs, löv och fett.

OBS! Använd inte starka lösningsmedel eller rengöringsmedel på plasthuset eller

komponenterna.

9.1 Allmänt underhåll

• Kontrollera före varje användning om delar som skruvar, muttrar, bultar och lock är skadade, saknas eller sitter löst.
• Dra åt alla fästdon och lock ordentligt.
• Rengör maskinen med en torr trasa. Använd inte vatten.
• Underhåll aldrig skadade batteripaket.
  Service på batteripaket får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.

9.2 Byta knivar

WARNING! Dra ut säkerhetsnyckeln (16) och ta ut batteripaketen (18). Om gräsklipparen ar av misstag kan den orsaka allvarliga onskador. Kniven måste stå stilla.

WARNING! Använd endast godkända knivar. Läs mer i kapitlet Tillbehör.

WARNING! Använd robusta skyddshandskar och skyddsglasögon. Var försiktig nära de a eggarna.

Fig. H.

1. Stanna maskinen.
2. Dra ut säkerhetsnyckeln (16).
3. Ta ut batteripaketen (18).
4. Kontrollera att kniven (23) står stilla.
5. Placera maskinen på sidan.
6. Placera en träkloss (5 cm x 5 cm x 60 cm) så att kniven inte kan röra sig.
7. Skruva av fästskruven (21) (moturs) med en skruvmejsel (nyckelvidd 15). Ta av fästskruven (21) och underläggsbrickan (22).
8. Avlägsna den utnötta kniven (23).
9. Sätt fast den nya kniven (23): de pilformade hålen i kniven (24) måste stämma överens med riktningspilarna på maskinen (24).
10. Placera en träkloss (5 cm x 5 cm x 60 cm) så att kniven inte kan röra sig.
11. Sätt i underläggsbrickan (22) och fästskruven (21) och dra åt med en skruvmejsel (nyckelvidd 15) (medurs).

9.3 Smörjning

Ingen smörjning krävs.

WARNING! Smörj aldrig hjulkomponenterna. Smörjning kan leda till skador under drift.

10. Problem och felsökning

En lysdiod på den centrala kapacitetsindikeringen (1) blinkar.

Minst ett batteripaket är tomt.

- Ladda batteripaketen.

Alla lysdioder på den centrala kapacitetsindikeringen (1) blinkar.

Överbelastning: gräset är för högt eller så har en för låg klipphöjd ställts in.

- Anpassa klipphöjden.

- Låt maskinen svalna tills lysdioderna slutar blinka.

Handtaget är i fel position.

Knopphandtagen (9) har inte hakat fast.

- Ställ in höjden på handtaget och se till att knopphandtagen (9) och skruvarna (6) är ordentligt inriktade.

Maskinen startar inte.

Batterikapaciteten är för låg.

- Ladda batteripaketen.

Strömbrytaren (2) är defekt.

- Byt ut strömbrytaren.

Säkerhetsnyckeln (16) har inte satts i.

- Sätt i säkerhetsnyckeln.

Kniven är blockerad.

- Beakta varnings anvisningarna, se kap. 8 Rengöring.

Maskinen mulchar inte ordentligt.

Klipphöjden för lågt inställd.

- Anpassa klipphöjden.

Vått, klippt gräs har fastnat på klippmekanismen.

- Vänta tills gräset är torrt innan du klipper det.

Mulchkilen (10) saknas.

- Sätt i mulchkilen.

Gräsklipparen är svår att köra.

Gräset är för högt eller så har en för låg klipphöjd ställts in.

- Anpassa klipphöjden.

Kraftiga vibrationer från maskinen.

Kniven är utnött eller ej balanserad.

- By t kniv.

Motoraxeln är deformerad.

1. Stäng av motorn.

2. Dra ut säkerhetsnyckeln (16) och ta ut batteripaketen (18).

3. Kontrollera om det finns skador.

4. Maskinen måste repareras innan den kan användas igen.

Gräsklipparen stannar under gräsklippning.

Klipphöjden är för låg.

- Anpassa klipphöjden.

Batteripaketen är tomma.

- Ladda batteripaketen.

- Ta ut batteripaketen (18) och kontrollera klippmekanismen.

Gräsklipparens driftstemperatur är för hög.

- Låt gräsklipparen svalna.

Det klippta gräset samlas inte upp av uppsamlingssäcken.

- Töm uppsamlingssäcken.

11. Tillbehör

Använd endast Metabo- eller CAS-batteripaket (Cordless Alliance System) och tillbehör i original.

Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen.

A Kniv (knivblad/som ersättning): Best.nr: 628435000

B Batterier med olika kapacitet. Köp bara batterier som har samma spänning som ditt eget elverktyg.

Best.nr: 625367000 4,0 Ah (LiHD)

Best.nr: 625368000 5,5 Ah (LiHD)

Best.nr: 625369000 8,0 Ah (LiHD) osv.

Reparation av elverktyg får endast utföras av behörig elektriker och endast med originalreservdelar!

Metabo-elverktyg som behöver repareras ska skickas till din Metabo-återförsäljare. För adresser, se www.metabo.com.

Du kan hämta reservdelslistor på www.metabo.com.

13. Miljöskydd

Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör.

Du får inte slänga batterier i hushållssoporna! Lämna tillbaka trasiga eller uttjänta batterier till Metabo-återförsäljaren!

Släng aldrig batterier i vatten.

Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt Europaparlamentets och rådets direktiv

2012/19/EU om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess införlivande i den nationella lagstiftningen ska elektriska verktyg samlas in separat och återvinnas på ett miljövänligt sätt.

Ladda ur batteriet i elverktyget före återvinning. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp).

14. Tekniska data

Förklaringar till uppgifterna finns på sida 4.

Förbehåll för tekniska ändringar.

U = spänning

B = klippbredd

H = klipphöjd

H_X = Antal steg för klipphöjden

V = uppsamlingssäckens volym

n = varvtal vid tomgång

m = vikt (inkl. uppsamlingssäck, mulchkil och de minsta batteripaketen

IP = Skyddstyp

Mätvärdena är uppmätta enligt EN 60335.

Tillåten omgivningstemperatur under drift: -20 °C till 50 °C (begränsad prestanda i temperaturer under 0 °C). Tillåten omgivningstemperatur vid lagring: 0 °C till 30 °C.

Rekommenderad omgivningstemperatur vid laddning: 0 °C till 40 °C.

= Likström

I de tekniska specifikationerna ovan tas även hänsyn till toleranserna (i enlighet med gällande standarder).

Utsläppsvärden Dessa värden me

Dessa värden medger en bedömning av elverktygets utsläpp samt jämförelse med andra eldrivna verktyg. Beroende på förhållandena, elverktygets skick och hur verktygen används kan

SVENSKAsv

de faktiska värdena vara högre eller lägre. Räkna även med pauser och perioder med lägre belastning. Använd de uppskattade värdena för att ta fram skyddsåtgärder för användaren, t.ex. organisatoriska åtgärder.

Totalt vibrationsvärde (vektorsumma i tre riktningar) beräknas enligt EN 60335:

a_h = vibrationsemissionsvärde

K_n= Onoggrannhet (vibrationer)

Typisk A-värderad bullernivå:

L_pA = L j u d t r y c k s n i v å

L_WA = Ljudeffektnivå

K_pA, K_WA/WA(G) = Onoggrannhet

L_WA(G) = garanterad ljudeffektnivå enligt 2000/14/EG

Vid arbete kan ljudnivån överskrida 80 dB(A).

Använd hörselskydd!

Alkuperäiset ohjeet

- Ta batteriet ut av maskinen hvis maskinen er defekt.

Transport av Li-ion batterier:

Les bruksanvisningen.

I bakker må du alltid passe på at du står støtt. Ikke arbeid i bratte bakker.

Maskinen stopper under klippingen.
