Tuotetyyppi	Langaton ruohonleikkuri
Merkki / Malli	Metabo RM 3618 LTX BL 46
Virtalähde	Li-Ion-akku 36 V (Cordless Alliance System)
Akun kapasiteetti	4,0 / 5,5 / 8,0 Ah (LiHD) tai 4,0 / 5,2 Ah (Li-Ion) valinnan mukaan
Leikkuuleveys	46 cm (arvio viitteen perusteella)
Leikkuukorkeuden säätö	Keskitetty, useita asentoja (vipu)
Käyttötavat	Keräys, silppuaminen, takapurkaus
Keräyssäkki	Sisältyy, tilavuutta ei ole määritelty ohjeessa
Terä	Sirppiterä, vaihdettava (viite 628435000)
Kahva	Taitettava ja korkeussäädettävä (3 asentoa)
Turvalaitteet	Turva-avain, ohjausvipu (automaattinen pysäytys), akkujen suojakansi
Ilmaisimet	Keskitetty kapasiteetin ilmaisin (akkujen varaustaso)
Huolto	Puhdistus jokaisen käytön jälkeen, terän vaihto, voitelua ei tarvita
Korjattavuus	Alkuperäiset Metabo-varaosat, korjaus valtuutetun sähköasentajan toimesta
Paino	Ei määritelty ohjeessa (arvio ~20 kg)

Usein kysytyt kysymykset - RM 3618 LTX BL 46 METABO

Kuinka leikkuri käynnistetään?

Aseta turva-avain (16) ja sulje suojakansi (13). Paina käynnistys/pysäytyskytkintä (2) ja pidä sitä painettuna, vedä sitten ohjausvipu (3) kahvaa (4) kohti. Vapauta käynnistys/pysäytyskytkin. Kone sopeutuu automaattisesti ruohon korkeuteen muutaman sekunnin kuluttua.

Mitä tehdä, jos kone ei käynnisty?

Tarkista, että turva-avain (16) on kunnolla painettuna. Jos akut ovat tyhjät, lataa ne. Jos käynnistys/pysäytyskytkin on viallinen, vaihdata se. Jos terä on jumissa, poista avain ja akut, puhdista leikkuumekanismi.

Kuinka leikkuukorkeus säädetään?

Työnnä keskitettyä säätövipua (14) hieman ulospäin ja aseta se haluttuun asentoon. Varmista, että se napsahtaa paikalleen. Säädä korkeus ruohon mukaan: älä leikkaa liikaa kerralla parhaan tuloksen saavuttamiseksi.

Kuinka siirrytään silppuamistilaan?

Nosta takapurkausluukku (7) ylös, poista keräyssäkki (8) jos se on paikalla. Aseta silppuamistulppa (10) purkausaukkoon, kunnes se napsahtaa paikalleen. Sulje luukku.

Kuinka leikkuri puhdistetaan?

Ennen puhdistusta poista turva-avain (16) ja akut (18). Puhdista leikkuumekanismin alapuoli jokaisen käytön jälkeen ruohojäämien poistamiseksi. Käytä kuivaa liinaa, älä vettä. Älä käytä voimakkaita liuottimia.

Kuinka terä vaihdetaan?

Pysäytä kone, poista turva-avain ja akut. Käytä kestäviä käsineitä. Käännä kone kyljelleen, lukitse terä puupalikalla. Kierrä kiinnitysruuvi (21) vastapäivään, poista aluslevy ja kulunut terä. Asenna uusi terä kohdistamalla nuolet, kiristä sitten ruuvi.

Mitä tehdä, jos kone tärisee voimakkaasti?

Epätavallinen tärinä viittaa usein siihen, että terä on epätasapainossa tai kulunut. Pysäytä kone välittömästi, poista avain ja akut. Tarkista terä: jos se on vaurioitunut, vaihda se. Jos moottorin akseli on vääntynyt, anna koneen korjata.

Kuinka keräyssäkki tyhjennetään?

Pysäytä kone, poista turva-avain (16) ja akut (18). Nosta takapurkausluukku (7) ylös, irrota keräyssäkki (8) sen kahvasta, sulje luukku ja tyhjennä säkki.

Kuinka kahva taitetaan säilytystä varten?

Vedä kahvan painikkeita (9) ja käännä niitä 90°. Taivuta kahva (4) alas. Aseta painikkeet lukitusasentoon tukiin ja käännä niitä 90° kiinnittääksesi. Voit suoristaa koneen ohjeen kuvan mukaisesti.

Minkä tyyppiset akut ovat yhteensopivia?

Käytä yksinomaan alkuperäisiä Metabo- tai CAS (Cordless Alliance System) -akkuja, jännite 36 V. Kapasiteetteja saatavilla: LiHD 4,0 / 5,5 / 8,0 Ah tai Li-Ion 4,0 / 5,2 Ah. Lataa vain suositelluilla Metabo-latureilla.

KÄYTTÖOHJE RM 3618 LTX BL 46 METABO

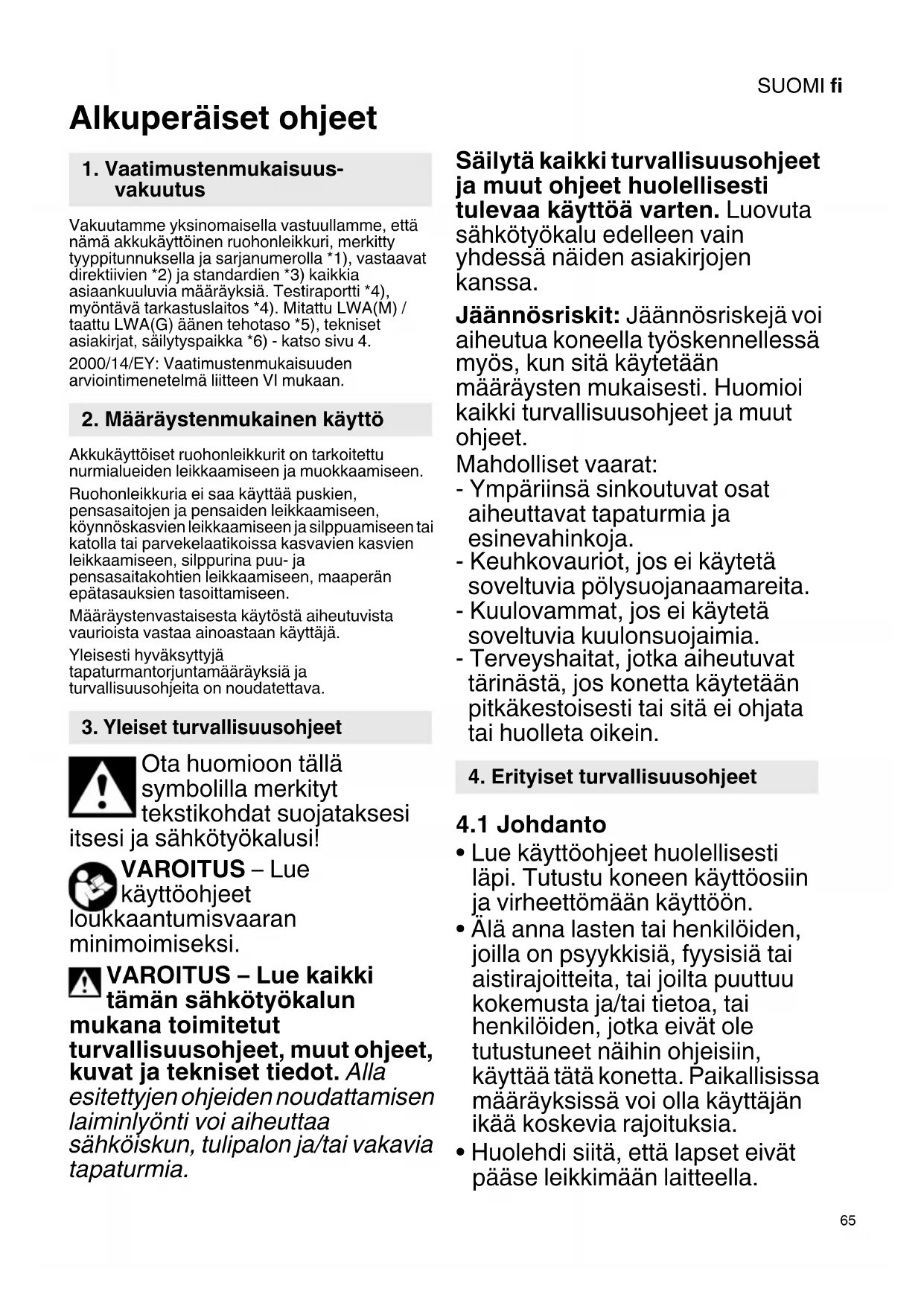

fi Alkuperäiset ohjeet 65

1. Vaatimustenmukaisuus-vakuutus

Vakuutamme yksinomaisella vastuullamme, että nämä akkukäyttöinen ruohonleikkuri, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Testiraportti *4), myöntävä tarkastuslaitos *4). Mitattu LWA(M) / taattu LWA(G) äänen tehotaso *5), tekniset asiakirjat, säilytyspaikka *6) - katso sivu 4.

2000/14/EY: Vaatimustenmukaisuuden arviointimenetelmä liitteen VI mukaan.

2. Määräystenmukainen käyttö

Akkukäyttöiset ruohonleikkurit on tarkoitettu nurmialueiden leikkaamiseen ja muokkaamiseen.

Ruohonleikkuria ei saa käyttää puskien, pensasaitojen ja pensaiden leikkaamiseen, köynnöskasvien leikkaamiseen ja silppuamiseen tai katolla tai parvekelaatikoissa kasvavien kasvien leikkaamiseen, silppurina puu- ja pensasaitakohtien leikkaamiseen, maaperän epätasauksien tasoittamiseen.

Määräystenvastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä.

Yleisesti hyväksyttyjä tapaturmantorjuntamääräyksiä ja turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi itsesi ja sähkötyökalusi!

VAROITUS – Lue käyttöohjeet

loukkaantumisvaaran minimoimiseksi.

VAROITUS – Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusohjeet, muut ohjeet, kuvat ja tekniset tiedot. Alla esitettyjen ohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia tapaturmia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten. Luovuta sähkötyökalu edelleen vain yhdessä näiden asiakirjojen kanssa.

Jäännösriskit: Jäännösriskejä voi aiheutua koneella työskennellessä myös, kun sitä käytetään määräysten mukaisesti. Huomioi kaikki turvallisuusohjeet ja muut ohjeet.

Mahdolliset vaarat:

• Ympäriinsä sinkoutuvat osat aiheuttavat tapaturmia ja esinevahinkoja.
• Keuhkovauriot, jos ei käytetä soveltuvia pölysuojanaamareita.
• Kuulovammat, jos ei käytetä soveltuvia kuulonsuojaimia.
• Terveyshaitat, jotka aiheutuvat tärinästä, jos konetta käytetään pitkäkestoisesti tai sitä ei ohjata tai huolleta oikein.

4. Erityiset turvallisuusohjeet

4.1 Johdanto

• Lue käyttöohjeet huolellisesti läpi. Tutustu koneen käyttöosiin ja virheettömään käyttöön.
• Älä anna lasten tai henkilöiden, joilla on psyykkisiä, fyysisiä tai aistirajoitteita, tai joilta puuttuu kokemusta ja/tai tietoa, tai henkilöiden, jotka eivät ole tutustuneet näihin ohjeisiin, käyttää tätä konetta. Paikallisissa määräyksissä voi olla käyttäjän ikää koskevia rajoituksia.
• Huolehdi siitä, että lapset eivät pääse leikkimään laitteella.

SUOMIfi

• Älä käytä konetta, jos läheisyydessä on henkilöitä, erityisesti lapsia tai kotielämiä.
• Käyttäjä vastaa muille henkilöille aiheutuvista tapaturmista tai heidän omaisuudelleen aiheutuvista vahingoista.
• Älä tee mitään muutoksia laitteeseen.

4.2 Valmistelut

• Pidä aina konetta käyttäessäsi tukevia kenkiä ja pitkälahkeisia housuja. Älä käytä konetta paljain jaloin tai avonaisilla kengillä. Älä käytä liian löysiä vaatteita tai vaatteita, joissa on nyörejä ja nauhoja.
• Tarkasta koneen käyttöalue huolellisesti ja poista kaikki esineet, joihin kone voi osua ja sen vuoksi lentää ympäriinsä (esim. oksat, kivet).
• Tarkasta aina ennen käyttöä silmämääräisesti, onko terä, kiinnitysruuvi ja teräkokonaisuus kulunut tai vaurioitunut. Kuluneet tai vaurioituneet osat on vaihdettava setteinä epätasapainon välttämiseksi. Korvaa vahingoittuneet tai lukukelvottomat merkinnät.
• Pitkään työskennellessä on käytettävä kuulonsuojaimia. Pitkään jatkuva korkea melutaso saattaa aiheuttaa kuulovaurioita.

4.3 Käyttö

• Käytä konetta vain päivänvalossa tai hyvässä valaistuksessa.
• Vältä koneen käyttöä märällä ruoholla.
• Huolehdi mäissä, että asento on aina tukeva.
• Kuljeta konetta vain kävelynopeudella.
• Työskentele mäissä aina vaakasuoraan, älä koskaan leikkaa nurmea ylös ja alas.
• Ole mäissä erityisen tarkka suuntaa vaihtaessa.
• Älä työskentele liian jyrkissä mäissä.
• Toimi käännettäessä, peruuttaessa tai konetta vedettäessä erityisen varovasti.
• Varmista tukeva asento. Jos menetät tasapainon, päästä kytkinvivusta heti irti.
• Älä leikkaa ruohoa jyrkkien rinteiden, ojien tai vallien läheisyydessä.
• Tarkkaile kuoppia, vakoja, kiviä tai muita piilossa olevia esteitä, jotka voivat aiheuttaa kaatumisen. Poista kaikki esteet, kuten kivet ja oksat.
• Anna terän pysähtyä, jos konetta on kallistettava kuljettamista varten, jos ylität muita kuin nurmialueita ja jos kuljetat konetta työstettävälle alueelle tai siltä pois.
• Älä käytä konetta koskaan, jos sen suojukset ovat vahingoittuneet, tai ilman suojuksia (turvaavain, takaosan poistoluukku).

• Kytke moottori päälle varovasti ohjeiden mukaan ja niin, että jalkasi ovat kaukana terästä.

• Älä kallista konetta, kun kytket moottorin päälle, paitsi jos konetta on kallistettava käynnistämiseen. Tässä tapauksessa konetta ei saa kallistaa yhtään enempää kuin tarpeellista, ja kallista vain sitä osaa, joka on kauimpana käyttäjästä.

• Älä käynnistä konetta, jos seisot takaosan avatun poistoluukun edessä.
• Älä vie käsiä tai jalkoja pyörivien osien lähelle tai niiden alle. Pysy aina kaukana poistoaukosta.
• Älä koskaan nosta tai kanna konetta moottorin käydessä.

• Sammuta moottori, poista turva-avain. Varmista, että kaikki liikkuvat osat ovat pysähtyneet:

• ennen kuin jätät koneen valvomatta.

• ennen jumiutumisten tai tukkeutumien poistamista, esim. poistoaukosta.
• ennen kuin tarkastat ja puhdistat koneen tai teet töitä sen parissa.
• jos olet osunut vieraaseen esineeseen. Tarkasta kone vaurioiden varalta ja anna se korjattavaksi ennen kuin otat koneen uudelleen käyttöön.

- Jos kone alkaa tärisemään epätavallisen voimakkaasti, se on tarkastettava välittömästi:

• tarkasta, onko vaurioita
• vaihda vahingoittuneet osat tai korjaa
• huolehdi, että kaikki mutterit, pultit ja ruuvit on ruuvattu tiukkaan.

- Jos tapahtuu onnettomuus tai ilmenee käyttöhäiriö kytke kone välittömästi pois päältä ja irrota akut.

4.4 Huolto ja säilytys

• Kaikkien muttereiden, pulttien ja ruuvien on oltava aina kunnolla kiristettyjä, jotta varmistetaan, että kone on turvallisessa käyttötilassa.
• Tarkasta keruusäkin kuluneisuus tai toimintakyvyn heikkeneminen säännöllisesti.
• Varmista konetta säätäessä, että sormesi eivät ole puristuksissa liikkuvien terien ja koneen kiinteiden osien välissä.
• Irrota akut koneesta, odota, kunnes kaikki liikkuvat osat ovat pysähtyneet ja kone on jäähtynyt, ennen kuin teet mitään säätö-, varustelu-, huolto- tai puhdistustöitä, tai kun viet koneen säilytykseen.
• Terää huollettaessa on huomioitava, että teriä voi vielä liikuttaa poistetusta akusta huolimatta.
• Vaihda turvallisuussyistä kuluneet tai vahingoittuneet osat. Käytä vain alkuperäisiä varaosia ja lisävarusteita.

4.5 Akkukäyttöisten koneiden käyttö ja käsittely

• Lataa akut vain valmistajan suosittelemilla latureilla. Laturi, joka soveltuu määrätyn tyyppiselle akulle, saattaa aiheuttaa tulipalovaaran, jos sitä käytetään erilaisen akun kanssa.
• Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua

akkua. Muunlaisen akun käyttö saattaa aiheuttaa tapaturman ja tulipalon.

• Pidä irrallaan oleva akku loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet.
  Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
• Jos akkua käytetään väärin, siitä saattaa vuotaa ulos nestettä. Vältä koskettamasta nestettä. Jos nestettä pääsee vahingossa iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puoleen. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.
• Älä käytä akkua, joka on vioittunut tai johon on tehty muutoksia. Jos akut ovat vioittuneet tai niihin on tehty muutoksia, ne voivat toimia ennalta arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran.
• Älä altista akkua tulelle tai liian korkeille lämpötiloille. Tulelle tai yli 130 °C (265 °F) lämpötilalle altistaminen voi aiheuttaa räjähdyksen.
• Noudata kaikkia latausohjeita, älä koskaan lataa akkua tai akkutyökalua käyttöohjeessa ilmoitetusta lämpötila-alueesta poiketen.

Lataaminen virheellisesti tai ohjeiden vastaisessa lämpötilassa saattaa vaurioittaa akkua ja lisätä palovaaraa.

• Vältä tahatonta käynnistymistä. Varmista, että kone on kytketty pois päältä, ennen kuin kytket akun, otat koneen käteen tai kannat sitä. Jos kannat konetta sormi käynnistyskytkimellä tai kytket koneen pistotulpan pistorasiaan koneen ollessa päälle kytkettynä, altistat itsesi onnettomuuksille.

• Akkujen poisto koneesta...

• ...ennen säätöjen, tarvikevaihdon, huollon tai puhdistuksen suorittamista.

• ...kun poistut koneen luota.
• ...ennen tukosten poistamista.
• ...vaurioiden tarkastamiseksi, jos kone koskettaa vieraita esineitä.
• ...välitöntä tarkastusta varten, jos kone alkaa liiallisesti täristä.

Suojaa akut kosteudelta!

Älä altista akkuja tulelle!

• Älä käytä viallisia tai vääntyneitä akkuja!
• Älä avaa akkuja!
• Älä koske akun koskettimiin äläkä oikosulje niitä!

Viallisesta litiumioniakusta voi valua ulos lievästi happopitoista, syttyvää nestettä!

Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese puhtaalla

vedellä ja hakeudu välittömästi lääkärin hoitoon!

- Poista akku viallisesta koneesta.

Li-lon-akkujen kuljetus:

• Li-lon-akkujen lähettämiseen sovelletaan vaarallisten aineiden kuljetusta koskevaa lainsäädäntöä (UN 3480 ja UN 3481). Ota selvää sillä hetkellä voimassa olevista määräyksistä, kun lähetät Li-lon-akkuja. Kysy tarvittaessa neuvoa kuljetusyritykseltä. Sertifioidun pakkauksen voit hankkia Metabolta.
• Lähetä akku vain, kun kotelo on ehjä eikä nestettä valu ulos. Ota akku koneesta lähetettäväksi. Varmista kontaktit oikosulkua vastaan (esim. eristä teipillä).

4.6 Symbolit

VAROITUS – Yleiset vaarat!

Lue käyttöohje.

Huolehdi mäissä, että asento on aina tukeva. Älä työskentele liian jyrkissä mäissä.

Varmista, että kukaan ei voi loukkaantua mahdollisesti mukana sinkoilevien kappaleiden vuoksi. Pidä muut henkilöt

etäällä.

Pidä läheisyydessä seisovat ihmiset ja kotieläimet turvallisella etäisyydellä laitteesta. Pidä muut henkilöt etäällä.

Varo! Terävä leikkuuterä. Ennen puhdistusta ja huoltoa: kytke kone välittömästi pois päältä ja irrota akut.

Suojaa laite kosteudelta. Älä altista sateelle.

5. Yleiskuva

Katso sivu 2 ja 3.

1 keskeinen kapasiteettinäyttö (näyttää akun lataustilan käynnistyksen jälkeen ja pysäyttämisen jälkeen useampia sekunteja)
2 Kat kaisija
3 K y t k i n v i p u
4 Työntöaisa (koneen työntämiseen ja ohjaamiseen. Myös kantokahva.)
5 Aisatangot
6 Siipiruuvit
7 Takaosan poistoluukku
8 Keruusäkki
9 Aisanupit
0 Muokkauskiila
1 Kantokahva
2 Kantokahva
3 Suojus (akut)
4 Vipu (keskeinen leikkuukorkeuden säätö)
5 Poistoaukko
6 Turva-avain
7 Akun lukituksen avauspainike
8 Akut *
9 Kapasiteetti- ja signaalinäyttö *

SUOMIfi

20 Kapasiteettinäytön painike *
21 Terän kiinnitysruuvi
22 Aluslevy
23 Terä
24 Suuntanuolet (terässä olevien nuolenmuotoisten reikien on oltava yhdenmukaiset koneen suuntanuolien kanssa)

*riippuu varusteista

6. Käyttöönotto

6.1 Käännä kahva ylös, säädä työntökorkeus

Kuva A. Työntöaisan (5) kääntäminen ylös

1. Vedä aisanupit (9) ylös ja käännä 90°.
2. Käännä työntöaisat (5) ylös.
3. Säädä haluttu aisakorkeus kohdistamalla aisanupit (9) yhteen kolmesta kohdasta pidikkeessä.
4. Käännä aisanuppeja (9) 90°, niin että ne kiinnittyvät pidikkeiden reikiin.

HUOMAUTUS: Varmista, että aisanupit (molemmin puolin) ovat samalla korkeudella (1..2..3).

VAROITUS! Älä vaurioita johtoa auki tai kiinni kääntäessä.

Kuva B. Aisan (4) kääntäminen ylös

1. Käännä aisa (4) ylös.
2. Kiristä ruuvit (6) (molemmin puolin).

6.2 Valmistelut ruohon keräykseen, muokkaamiseen tai poistoon

Ruohon keräys / keruusäkin asennus. Kuva C.

1. Käännä takaosan poistoluukku (7) ylös ja pidä kiinni.
2. Poistoaukon (15) on oltava tyhjä. Poista muokkauskiila (10) (vedä ulos ja aseta sivuun).
3. Pidä keruusäkin (8) kahvasta kiinni ja kiinnitä luukkutangon koukusta kiinni.
4. Sulje takaosan poistoluukku (7).

Muokkaus / Muokkauskiilan asennus. Kuva D.

1. Käännä takaosan poistoluukku (7) ylös ja pidä kiinni.
2. Poista keruusäkki (8).
3. Pidä muokkauskiilan (10) kahvasta kiinni ja aseta se poistoaukkoon. (Paina vasteeseen asti ja paina alas. Varmista, että muokkauskiila on lukkiutunut sille tarkoitettuihin koloihin.)
4. Sulje takaosan poistoluukku (7).

Ruohon poisto.

1. Käännä takaosan poistoluukku (7) ylös ja pidä kiinni.
2. Poista keruusäkki (8).
3. Poistoaukon (15) on oltava tyhjä. Poista muokkauskiila (10) tarvittaessa. (vedä ulos ja aseta sivuun).
4. Sulje takaosan poistoluukku (7).

6.3 Leikkuukorkeuden asetus.

Kuva sivulla 2.

Käännä vipua (14) kevyesti ulospäin ja siirrä halumaasi asentoon. Anna kiinnittyä haluamaasi asentoon.

Sovita leikkuukorkeus leikattavan nurmen korkeuden mukaan. Parhaimman tuloksen saat, kun et nurmea leikatessa tai muokatessa leikkaa liikaa nurmea yhdellä kerralla.

6.4 Akku

Lataa akku ennen käyttöä. Lataa akku uudelleen sen tehon laskiessa.

Akun latausohjeet löydät Metabo-laturin käyttöohjeesta.

Litiumioniakut kapasiteetti- ja signaalinäytöllä (19) (riippuu varusteista):

• Painiketta (20) painamalla LED-valoilla näytetään lataustila.
• Jos jokin LED-valo vilkkuu, akku on lähes tyhjä ja se on jälleen ladattava.

Akkujen asentaminen, irrottaminen

Kuva E.

VAROITUS! Pysäytä kone ja odota, kunnes moottori pysähtyy ennen kuin otat akut pois tai asetat ne paikoilleen.

Paikalleen asetus: Käännä suojus (13) ylös. Työnnä molemmat akut (18) kiinni, niin että ne lukittuvat. Sulje suojus (13).

Poisto: Käännä suojus (13) ylös. Vedä turva-avain (16) irti. Paina akun avauspainiketta (17) ja vedä akku (18) irti. Sulje suojus (13).

7. Käyttö

7.1 Kuljetus

Kantaminen:

• 2 henkilöä: kanna kantokahvoista (12) ja (4)
• 1 henkilö: kanna kokoon taitetussa tilassa (tyhjällä keruusäkillä) kantokahvoista (12) ja (11).

Ajo: Anna terän pysähtyä, jos konetta on kallistettava tai kannettava muun kuin nurmialueen ylittämiseksi ja kun kuljetat konetta käsiteltävälle alueelle tai siltä pois.

7.2 Koneen käynnistys

Kuva E, F.

1. Kytke turva-avain (16) kiinni. Sulje suojus (13).
2. Paina katkaisijaa (2) ja pidä sitä painettuna .
3. Vedä kytkinvipua (3) aisaa (4) kohti.
4. Vapauta katkaisija (2).

HUOMAUTUS:

Moottoritehon automaattinen sovitus nurmen korkeuden mukaan parhaimpaan akun käyttöaikaan: noin 3 sekunnin kuluttua käynnistyksestä kone siirtyy noin 5 sekunniksi täyteen tehoon ja sovittaa sitten moottoritehon alaspäin sopivaksi.

HUOMAUTUS: Jos kone ei käynnisty: Irrota turvaavain (16) ja poista akut (18). Tarkasta leikkuukoneisto ja varmista, että:

- terään ei ole tarttunut ruohoa.

- terä voi pyöriä vapaasti.

- terään ei ole tarttunut ruohoa. - terä voi pyöriä vapaasti.

7.3 Leikkuu ja muokkaaminen

Seiso suorassa koneen takana. Pidä aisasta (4) molemmin käsin kiinni ja työnnä eteenpäin kävelyvauhdilla.

7.4 Koneen pysäyttäminen

Kuva F.

1. Vapauta kytkinvipu (3) koneen pysäyttämiseksi.

VAROITUS! Odota, kunnes terä on täysin pysähtynyt ennen kuin käynnistät koneen uudelleen. Alä kytke konetta pois päältä ja uudelleen päälle nopeasti.

VAROITUS! Poista aina turva-avain (16) ja akut (18) kun lopetat työt.

7.5 Keruusäkin tyhjennys

Kuva C.

Tarkasta keruusäkin (8) täyttötaso säännöllisesti ja tyhjennä ajoissa.

1. Pysäytä kone.
2. Vedä turva-avain (16) irti.
3. Poista akut (18).
4. Käännä takaosan poistoluukku (7) ylös ja pidä kiinni.
5. Pidä keruusäkin (8) kahvasta kiinni ja irrota luukkutangon koukku.
6. Sulje takaosan poistoluukku (7).
7. Tyhjennä keruusäkki (8).

8. Puhdistus, säilytys

VAROITUS! Irrota turva-avain (16) ja poista akut (18). Tahaton käynnistyminen voi

aiheuttaa vakavia loukkaantumisia. Terän on oltava pysähtyneenä.

8.1 Puhdistus

- Puhdista leikkuukoneiston pohja jokaisen käyttökerran jälkeen: poista ruohonjäämät, lehdet, liat ja muut kerrostumat.

8.2 Säilytys

• Anna koneen jäähtyä ja puhdista se ennen säilytykseen siirtämistä.
• Varmista, että koneessa ole irrallisia tai vaurioituneita osia.

Tarvittaessa:

• Kiristä ruuvit.
  -Korjautakone.

• Säilytä kone kuivassa paikassa.

• Varmista, lapset eivät pääse koneen lähelle.

Voit säilyttää koneen tilaa säästävästi: kuva G.

1. Vedä aisanupit (9) ylös ja käännä 90°.
2. Käännä aisa (4) taas alas.
3. Aseta aisanupit (9) lukitusasentoon pidikkeissä.
4. Käännä aisanuppeja 90°, niin että ne kiinnittyvät pidikkeiden reikiin.
5. Aseta kone pystyyn kuvan G mukaan.

9. Huolto

VAROITUS! Irrota turva-avain (16) ja poista akut (18). Tahaton käynnistyminen voi aiheuttaa vakavia loukkaantumisia. Terän on oltava pysähtyneenä.

VAROITUS! Pidä moottori ja akku vapaana ruohosta, lehdistä ja rasvasta.

VARO! Älä käytä muovikotelolla tai rakenneosilla voimakkaita liuotin- tai

puhdistusaineita.

9.1 Yleinen huolto

• Tarkasta kone aina ennen käyttöä vaurioituneiden, puuttuvien tai irrallisten osien, kuten ruuvien, muttereiden, pulttien ja suojusten, varalta.
• Kiristä kaikki kiinnitykset ja suojukset tiukkaan.
• Puhdista kone kuivalla liinalla. Älä käytä vettä.
• Älä missään tapauksessa yritä huoltaa vaurioituneita akkuja. Akkuja saa huoltaa vain valmistaja tai valtuutetut huoltopisteet.

9.2 Terän vaihto

VAROITUS! Irrota turva-avain (16) ja poista akut (18). Tahaton käynnistyminen voi aiheuttaa vakavia loukkaantumisia. Terän on oltava pysähtyneenä.

VAROITUS! Käytä ainoastaan hyväksyttyjä teriä. Katso luku Lisätarvikkeet.

VAROITUS! Käytä kestäviä suojakäsineitä ja suojalaseja. Ole tarkkana terävien terien

kanssa.

Kuva H.

1. Pysäytä kone.
2. Vedä turva-avain (16) irti.
3. Poista akut (18).
4. Varmista, että terä (23) on pysähtynyt.
5. Käännä kone sivulle.

6. Aseta kestävä puupala (5 cm x 5 cm x 60 cm) terää vasten niin, ettei se voi liikkua.

7. Irrota kiinnitysruuvi (21) (vastapäivään) ruuvinvääntimellä (avainväli 15). Poista kiinnitysruuvi (21) ja aluslevy (22).

8. Poista kulunut terä (23).

9. Aseta uusi terä (23) paikoilleen: varmista, että terän (24) nuolenmuotoiset reiät ovat yhdenmukaiset koneen (24) suuntanuolien kanssa.

10. Aseta kestävä puupala (5 cm x 5 cm x 60 cm) terää vasten niin, ettei se voi liikkua.

11. Aseta aluslevy (22) ja kiinnitysruuvi (21) paikoilleen ja kiristä ruuvinvääntimellä (avainväli 15) (myötäpäivään).

9.3 Voitelu

Voitelua ei tarvita.

VAROITUS! Älä missään tapauksessa voitele pyörän osia. Voitelu voi johtaa vaurioihin

käytön aikana.

SUOMIfi

10. Ongelmat ja häiriöt

Keskuskapasiteettinäytön (1) yksi valodiodi vilkkuu.

Vähintään yksi akku on tyhjä.

- Lataa akut.

Keskuskapasiteettinäytön (1) kaikki valodiodit vilkkuvat.

Ylikuormitus: ruoho on liian korkeaa tai leikkuukorkeus on säädetty liian matalaksi.

- Sovita leikkuukorkeus.

- Anna koneen jäähtyä, kunnes valodiodit eivät enää vilku.

Aisa ei ole oikeassa asennossa.

Aisanupit (9) eivät ole kiinnittyneet oikein.

- Säädä aisa oikeaan korkeuteen niin, että aisanupit (9) ja ruuvit (6) on kohdistettu oikein.

Kone ei käynnisty.

Akkuteho on liian heikko.

- Lataa akut.

Katkaisija (2) on rikki.

- Korjauta katkaisija.

Turva-avainta (16) ei ole asetettu paikoilleen.

- Kytke turva-avain kiinni.

Terä on jumissa.

- Huomioi varoitukset, katso luku 8. Puhdistus.

Kone ei muokkaa kunnolla.

Leikkuukorkeus on asetettu liian matalaksi.

- Sovita leikkuukorkeus.

Märkä leikkuujäte on kiinnittynyt leikkuukoneistoon.

- Ennen kuin leikkaat nurmea, odota, että ruoho on kuivunut.

Muokkauskiila (10) puuttuu.

- Aseta muokkauskiila paikoilleen.

Kone on painava työntää.

Ruoho on liian korkeaa tai leikkuukorkeus on säädetty liian matalaksi.

- Suurenna leikkuukorkeutta.

Kone tärisee voimakkaasti.

Terää ei ole tasapainotettu tai se on kulunut.

- Vaihda terä.

Moottorin akseli on vääntynyt.

1. Sammuta moottori.

2. Irrota turva-avain (16) ja poista akut (18).

3. Tutki vauriot.

4. Korjauta kone ennen kuin otat sen jälleen käyttöön.

Kone pysähtyy leikkuun aikana.

Leikkuukorkeus on liian matala.

- Suurenna leikkuukorkeutta.

Akut ovat tyhjiä.

- Lataa akut.

Leikkuujäte on kiinnittynyt leikkuukoneistoon tai terään.

- Poista akut (18) ja tarkasta leikkuukoneisto.

Koneen käyttölämpötila on liian korkea.

- Anna koneen jäähtyä.

Keruusäkki ei kerää leikkuujätettä.

- Tyhjennä keruusäkki.

11. Lisätarvikkeet

Käytä vain alkuperäisiä Metabo- tai CAS- (Cordless Alliance System) akkuja ja lisävarusteita.

Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot.

A Terä (sirppiterä/varana):

Tilausnro: 628435000

B Kapasiteetiltaan erilaiset akut. Osta vain sellaisia akkuja, joiden jännite on sähkötyökaluusi sopiva.

Tilausnro: 625367000 4,0 Ah (LiHD)

Tilausnro: 625368000 5,5 Ah (LiHD)

Tilausnro: 625369000 8,0 Ah (LiHD) ym.

Tilausnro: 625591000 4,0 Ah (Li-Ion)

Tilausnro: 625592000 5,2 Ah (Li-Ion) ym.

C Laturit: ASC 55, ASC 145, ASC 145 Duo jne. Lisätarvikkeiden täydellisen valikoiman löydät osoitteesta www.metabo.com tai luettelosta.

12. Korjaus

Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset ja vain alkuperäisiä varaosia käyttäen!

Jos Metabo-sähkötyökalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.

Varaosaluettelot voit ladata osoitteesta www.metabo.com.

13. Ympäristönsuojelu

Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

Akkuja ei saa hävittää talousjätteen mukana!

Palauta vialliset tai käytöstä poistetut akut Metabomyyjälle!

Älä heitä akkuja veteen.

Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteiden mukana! Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin

2012/19/EU ja sen kansallisen täytäntöönpanon mukaan käytetyt sähkötyökalut on kerättävä erikseen ja toimitettava ympäristöä säästävään kierrätykseen.

Ennen kuin viet akun kierrätyspisteeseen, tyhjennä akun lataus sähkötyökalussa. Varmista kontaktit oikosulkua vastaan (esim. eristä teipillä).

14. Tekniset tiedot

Selitykset sivulla 4 annetuille tiedoille.

Pidätämme oikeuden tehdä teknisen kehityksen vaatimia muutoksia.

U = j ä n n i t e

B = leikkuuleveys

H = leikkuukorkeus

H_X = leikkuukorkeustasojen lukumäärä

V = keruusäkin tilavuus

n = kierrosluku kuormittamattomana

m = paino (sis. keruusäkin, muokkauskiilan ja pienimmät akut)

IP = suojatyyppi

Mittausarvot ilmoitettu EN 60335 mukaan.

Sallittu ympäristön lämpötila käytettäessä:

-20 °C ... +50 °C (rajoitettu teho alle 0 °C

lämpötiloissa). Sallittu ympäristön lämpötila varastoitaessa: 0 °C ... 30 °C.

Suositeltu ympäristön lämpötila ladattaessa: 0 °C ... 40 °C.

= Tasavirta

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).

Päästöarvot

Nämä arvot mahdollistavat sähkötyökalun päästöjen arvioimisen ja erilaisten sähkötyökalujen keskinäisen vertailun. Kulloisistakin käyttöolosuhteista, sähkötyökalun tai terien kunnosta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Ota arvioinnissa huomioon työtauot ja vähäisemmän kuormituksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaamiseen vaadittavat toimenpiteet esim. työnjärjestelyyn liittyvät toimenpiteet.

Tärinän kokonaisarvo (kolmen suunnan vektorien summa), määritetty EN 60335 mukaan:

a_h = värähtelyn päästöarvo

K_n = epävarmuus (värähtely)

Tyypillinen A-painotettu äänitaso:

L_pA = äänen painetaso

L_WA = tehotaso

K_pA, K_WA/WA(G) = epävarmuus

L_WA(G) = taattu äänentehotaso 2000/14/EY mukaan

Käytössä melutaso voi ylittää 80 dB (A).

Käytä kuulosuojaimia!
