Tuotetyyppi	Langaton ruohonleikkuri
Merkki	Metabo
Malli	RM 3618 LTX BL 36
Jännite	36 V
Leikkuuleveys	36 cm
Leikkuukorkeus	25-75 mm, 6 keskisäädettävää asentoa
Terätyyppi	Sirppiterä (viite 628422000)
Toiminnot	Leikkuu ja silppuaminen (keräyssäiliö ja silppuamissuljin mukana)
Keräyssäiliö	Tilavuutta ei ilmoitettu, täyttöikkunalla
Virtalähde	36 V litiumioniakut, yhteensopiva CAS-järjestelmän kanssa
Akun tyyppi	Li-Ion tai LiHD, saatavilla kapasiteetit: 4,0 / 5,5 / 8,0 Ah
Melutaso	Äänenpainetaso >80 dB(A) – kuulosuojaimia suositellaan
Turvallisuus	Turva-avain, kahden käden ohjausvipu, suojakuoret
Huolto	Puhdistus jokaisen käytön jälkeen, ei voitelua tarvita, terän vaihto
Paino	Ei määritelty (arvio ~20 kg akun kanssa)
Lisävarusteet	Vara terä, lisäakut, laturit (ASC 55, 145 jne.)
Säilytys	Kuivassa paikassa, lasten ulottumattomissa, taitettava kahva
Käyttölämpötila	-20 °C – 50 °C (suorituskyky heikkenee alle 0 °C)

Usein kysytyt kysymykset - RM 3618 LTX BL 36 METABO

Kuinka koota Metabo RM 3618 LTX BL 36 -ruohonleikkurin kahva?

Kokoa kahva taittamalla kahvan tangot (5) taaksepäin ja sulje pikakiinnitysruuvin vipu (13). Aseta sitten kahva (4) alatankoihin ja säädä haluttu korkeus (3 asentoa). Kiinnitä ruuveilla ja siipimuttereilla. Varo vahingoittamasta kaapelia taitettaessa.

Kuinka säätää leikkuukorkeutta?

Käytä keskisäätövipua (11): työnnä sitä hieman ulospäin ja aseta se johonkin 6 asennosta. Varmista, että se napsahtaa paikalleen. Parhaan tuloksen saavuttamiseksi leikkaa enintään kolmasosa ruohon korkeudesta. Silppuamistilassa säädä asentoon 2 tai 3.

Kuinka siirtyä silppuamistilaan?

Nosta takapoistoluukku (7) ylös, poista keräyssäiliö (6) jos se on paikallaan, työnnä silppuamissuljin (8) poistoaukkoon kunnes se napsahtaa paikalleen. Sulje luukku. Leikkuri on nyt valmis silppuamiseen.

Mitä akkuja voin käyttää tämän leikkurin kanssa?

Käytä yksinomaan Metabo- tai CAS-akkuja, jännite 36 V. Saatavilla olevat kapasiteetit: 4,0 Ah, 5,5 Ah ja 8,0 Ah LiHD-teknologialla sekä 4,0 Ah ja 5,2 Ah Li-Ion. Käytä aina kahta samankapasiteettista ja saman lataustason akkua.

Kuinka vaihtaa terä?

Pysäytä kone, poista turva-avain (20) ja akut (21). Kallista leikkuri kyljelleen. Aseta kestävä puupala terän lukitsemiseksi. Irrota kiinnitysruuvi (24) (vastapäivään) 14 mm kiintoavaimella. Poista kulunut terä ja asenna uusi kohdistamalla puoliympyrän muotoiset reiät (27). Kiristä ruuvi ja aluslevy. Käytä suojakäsineitä.

Mitä tehdä, jos kone tärisee voimakkaasti?

Epänormaali tärinä voi johtua epätasapainoisesta tai kuluneesta terästä tai moottorin akselin vääntymisestä. Pysäytä kone välittömästi, poista turva-avain ja akut. Tarkista terä: jos se on kulunut, vaihda se. Jos ongelma jatkuu, vie kone ammattilaisen korjattavaksi.

Kuinka puhdistaa leikkuri käytön jälkeen?

Poista ensin turva-avain ja akut. Puhdista leikkuumekanismin alapuoli kuivalla liinalla poistaaksesi ruoho-, lehti- ja likajäämät. Älä käytä vettä, liuottimia tai voimakkaita puhdistusaineita muovikotelolle. Varmista, että tuuletusaukot eivät ole tukossa.

Kuinka säilyttää leikkuri talvella?

Puhdista kone ja anna sen jäähtyä. Tarkista, että kaikki osat ovat kunnolla kiinni. Taita kahva löysäämällä pikakiinnitysruuvit ja siipimutterit. Säilytä leikkuri kuivassa, pakkasettomassa paikassa (suositeltu säilytyslämpötila: 0 °C – 30 °C). Poista akut ja säilytä ne erikseen.

Leikkuri ei käynnisty, mitä tarkistaa?

Tarkista, että turva-avain (20) on kunnolla painettuna ja akut on ladattu. Jos terä on jumissa, puhdista leikkuumekanismi. Varmista, että päälle/pois-kytkin (2) ja ohjausvipu (3) toimivat oikein. Jos ongelma jatkuu, ota yhteyttä Metabo-huoltoon.

Mikä on Metabo RM 3618 LTX BL 36 -leikkurin takuu?

Käyttöohje ei määrittele takuun kestoa. Metabo-työkaluilla vakiotakuu on yleensä 2 vuotta (tai 3 vuotta maasta riippuen). Tarkista tarkat ehdot jälleenmyyjältä tai Metabo-verkkosivustolta. Säilytä ostotodistus.

KÄYTTÖOHJE RM 3618 LTX BL 36 METABO

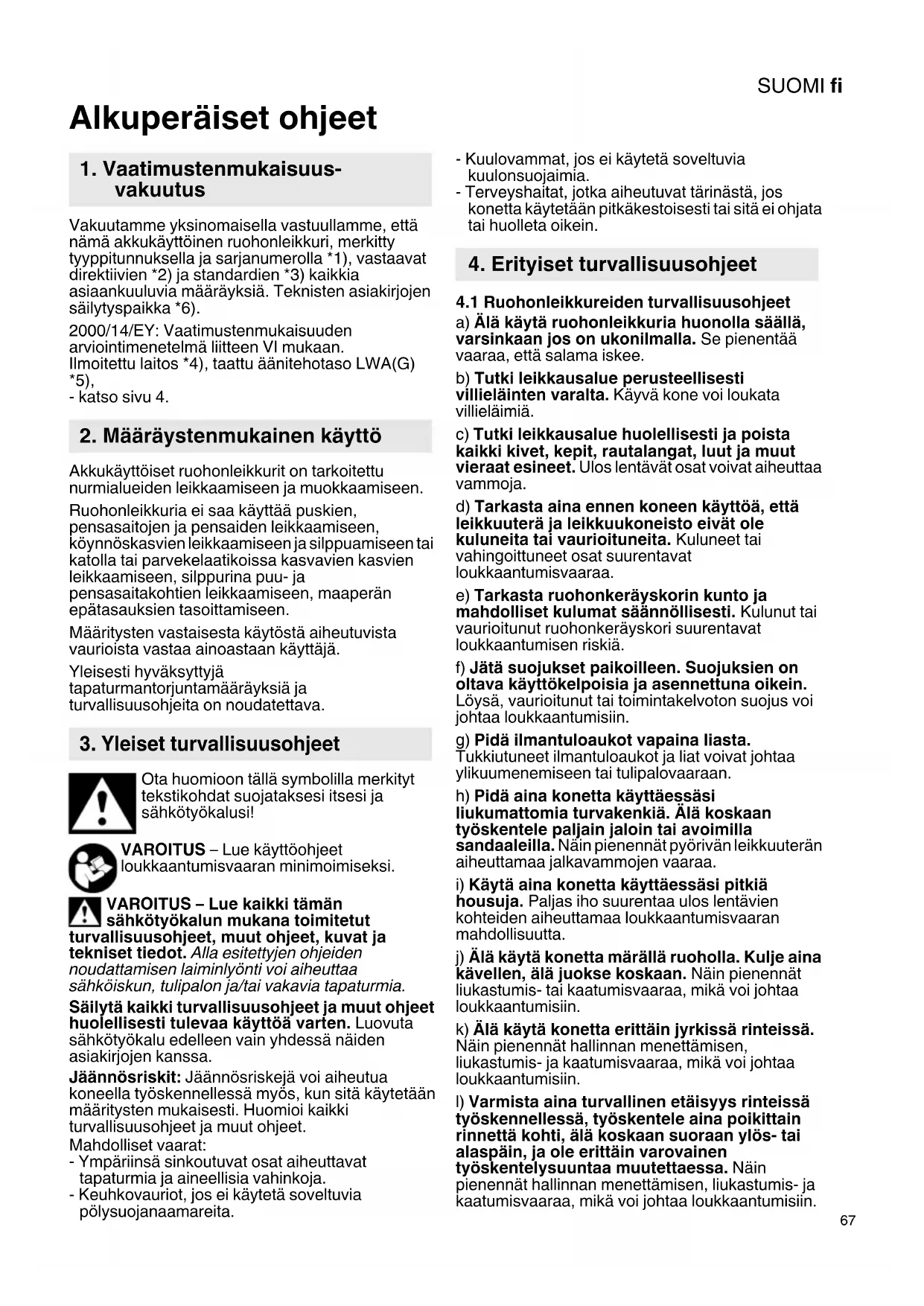

fi Alkuperäiset ohjeet 67

1. Vaatimustenmukaisuus-vakuutus

Vakuutamme yksinomaisella vastuullamme, että nämä akkukäyttöinen ruohonleikkuri, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Teknisten asiakirjojen säilytyspaikka *6).

2000/14/EY: Vaatimustenmukaisuuden arviointimenetelmä liitteen VI mukaan. Ilmoitettu laitos *4), taattu äänitehotaso LWA(G) *5),

- katso sivu 4.

2. Määräystenmukainen käyttö

Akkukäyttöiset ruohonleikkurit on tarkoitettu nurmialueiden leikkaamiseen ja muokkaamiseen.

Ruohonleikkuria ei saa käyttää puskien, pensasaitojen ja pensaiden leikkaamiseen, köynnöskasvien leikkaamiseen ja silppuamiseen tai katolla tai parvekelaatikoissa kasvavien kasvien leikkaamiseen, silppurina puu- ja pensasaitakohtien leikkaamiseen, maaperän epätasauksien tasoittamiseen.

Määritysten vastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä.

Yleisesti hyväksyttyjä tapaturmantorjuntamääräyksiä ja turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi itsesi ja sähkötyökalusi!

VAROITUS – Lue käyttöohjeet loukkaantumisvaaran minimoimiseksi.

VAROITUS – Lue kaikki tämän sähkötyökalun mukana toimitetut allisuusohjeet, muut ohjeet, kuvat ja iset tiedot. Alla esitettyjen ohjeiden lattamisen laiminlyönti voi aiheuttaa öiskun, tulipalon ja/tai vakavia tapaturmia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten. Luovuta sähkötyökalu edelleen vain yhdessä näiden asiakirjojen kanssa.

Jäännösriskit: Jäännösriskejä voi aiheutua koneella työskennellessä myös, kun sitä käytetään määritysten mukaisesti. Huomioi kaikki turvallisuusohjeet ja muut ohjeet.

Mahdolliset vaarat:

• Ympäriinsä sinkoutuvat osat aiheuttavat tapaturmia ja aineellisia vahinkoja.

• Keuhkovauriot, jos ei käytetä soveltuvia pölysuojanaamareita.

• Kuulovammat, jos ei käytetä soveltuvia kuulonsuojaimia.

• Terveyshaïtat, jotka aiheutuvat tärinästä, jos konetta käytetään pitkäkestoisesti tai sitä ei ohjata tai huolleta oikein.

4. Erityiset turvallisuusohjeet

4.1 Ruohonleikkureiden turvallisuusohjeet

a) Älä käytä ruohonleikkuria huonolla säällä, varsinkaan jos on ukonilmalla. Se pienentää vaaraa, että salama iskee.
b) Tutki leikkausalue perusteellisesti villieläinten varalta. Käyvä kone voi loukata villieläimiä.
c) Tutki leikkausalue huolellisesti ja poista kaikki kivet, kepit, rautalangat, luut ja muut vieraat esineet. Ulos lentävät osat voivat aiheuttaa vammoja.
d) Tarkasta aina ennen koneen käyttöä, että leikkuuterä ja leikkuukoneisto eivät ole kuluneita tai vaurioituneita. Kuluneet tai vahingoittuneet osat suurentavat loukkaantumisvaaraa.
e) Tarkasta ruohonkeräyskorin kunto ja mahdolliset kulumat säännöllisesti. Kulunut tai vaurioitunut ruohonkeräyskori suurentavat loukkaantumisen riskiä.
f) Jätä suojukset paikoilleen. Suojuksien on oltava käyttökelpoisia ja asennettuna oikein. Löysä, vaurioitunut tai toimintakelvoton suojus voi johtaa loukkaantumisiin.
g) Pidä ilmantuloaukot vapaina liasta. Tukkiutuneet ilmantuloaukot ja liat voivat johtaa ylikuumenemiseen tai tulipalovaaraan.
h) Pidä aina konetta käyttäessäsi liukumattomia turvakenkiä. Älä koskaan työskentele paljain jaloin tai avoimilla sandaaleilla. Näin pienennät pyörivän leikkuuterän aiheuttamaa jalkavammojen vaaraa.
i) Käytä aina konetta käyttäessäsi pitkiä housuja. Paljas iho suurentaa ulos lentävien kohteiden aiheuttamaa loukkaantumisvaaran mahdollisuutta.
j) Älä käytä konetta märällä ruoholla. Kulje aina kävellen, älä juokse koskaan. Näin pienennät liukastumis- tai kaatumisvaaraa, mikä voi johtaa loukkaantumisiin.
k) Älä käytä konetta erittäin jyrkissä rinteissä. Näin pienennät hallinnan menettämisen, liukastumis- ja kaatumisvaaraa, mikä voi johtaa loukkaantumisiin.
l) Varmista aina turvallinen etäisyys rinteissä työskennellessä, työskentele aina poikittain rinnettä kohti, älä koskaan suoraan ylös- tai alaspäin, ja ole erittäin varovainen työskentelysuuntaa muutettaessa. Näin pienennät hallinnan menettämisen, liukastumis- ja kaatumisvaaraa, mikä voi johtaa loukkaantumisiin.

SUOMIfi

m) Ole erityisen varovainen ajaessasi ruohoa takaperin tai kun vedät konetta itseäsi päin.

Tämä pienentää kosketusvaaraa jalkojen ja jalkaterien kanssa.

n) Älä kosketa vielä liikkuvia teriä tai muita vaarallisia osia. Näin pienennät liikkuvien osien aiheuttamaa loukkaantumisvaaraa.

o) Varmista, että kaikki kytkimet on sammutettu ja akku irrotettu ennen kuin poistat kiinni jäänyttä leikattavaa materiaalia tai puhdistat konetta. Odottamaton koneen käyttö voi aiheuttaa vakavia vammoja.

4.2 Johdanto

• Lue käyttöohje huolellisesti läpi. Tutustu koneen käyttöosiin ja virheettömään käyttöön.
• Älä anna lasten tai henkilöiden, joilla on psyykkisiä, fyysisiä tai aistirajoitteita, tai joilta puuttuu kokemusta ja/tai tietoa, tai henkilöiden, jotka eivät ole tutustuneet näihin ohjeisiin, käyttää tätä konetta. Paikallisissa määräyksissä voi olla käyttäjän ikää koskevia rajoituksia.
• Huolehdi siitä, että lapset eivät pääse leikkimään laitteella.
• Älä käytä konetta, jos läheisyydessä on henkilöitä, erityisesti lapsia tai kotielämiä.
• Käyttäjä vastaa muille henkilöille aiheutuvista tapaturmista tai heidän omaisuudelleen aiheutuvista vahingoista.
• Älä tee mitään muutoksia laitteeseen.

4.3 Valmistelut

• Pidä aina konetta käyttäessäsi tukevia kenkiä ja pitkälahkeisia housuja. Älä käytä konetta paljain jaloin tai avonaisilla kengillä. Älä käytä liian löysiä vaatteita tai vaatteita, joissa on nyörejä ja nauhoja.
• Tarkasta koneen käyttöalue huolellisesti ja poista kaikki esineet, joihin kone voi osua ja sen vuoksi lentää ympäriinsä (esim. oksat, kivet).
• Tarkasta aina ennen käyttöä silmämääräisesti, onko terä, kiinnitysruuvi ja teräkokonaisuus kulunut tai vaurioitunut. Kuluneet tai vaurioituneet osat on vaihdettava sarjoina epätasapainon välttämiseksi. Korvaa vahingoittuneet tai lukukelvottomat merkinnät.
• Pitkään työskennellessä on käytettävä kuulonsuojaimia. Pitkään jatkuva korkea melutaso saattaa aiheuttaa kuulovaurioita.

4.4 Käyttö

• Käytä konetta vain päivänvalossa tai hyvässä valaistuksessa.
• Vältä koneen käyttöä märällä ruoholla.
• Huolehdi mäissä, että asento on aina tukeva.
• Kuljeta konetta vain kävelynopeudella.
• Työskentele rinteissä aina vaakasuunnan mukaisesti, älä koskaan leikkaa ruohoa ylös- ja alaspäin.
• Vaihda suuntaa erityisen varovasti rinteissä.
• Älä työskentele liian jyrkissä mäissä.

• Toimi käännettäessä, peruuttaessa tai konetta vedettäessä erityisen varovasti.

• Varmista tukeva asento. Jos menetät tasapainon, päästä kytkinvivusta heti irti.

• Älä leikkaa ruohoa jyrkkien rinteiden, ojien tai vallien läheisyydessä.
• Tarkkaile kuoppia, vakoja, kiviä tai muita piilossa olevia esteitä, jotka voivat aiheuttaa kaatumisen. Poista kaikki esteet, kuten kivet ja oksat.
• Anna terän pysähtyä, jos konetta on kallistettava kuljettamista varten, jos ylität muita kuin nurmialueita ja jos kuljetat konetta työstettävälle alueelle tai siltä pois.
• Älä käytä konetta koskaan, jos sen suojukset ovat vahingoittuneet, tai ilman suojuksia (turvaavain, takaosan poistoluukku).
• Kytke moottori päälle varovasti ohjeiden mukaan ja niin, että jalkasi ovat kaukana terästä.
• Älä kallista konetta, kun kytket moottorin päälle, paitsi jos konetta on kallistettava käynnistämiseen. Tässä tapauksessa konetta ei saa kallistaa yhtään enempää kuin tarpeellista, ja kallista vain sitä osaa, joka on kauimpana käyttäjästä.
• Älä käynnistä konetta, jos seisot takaosan avatun poistoluukun edessä.
• Älä vie käsiä tai jalkoja pyörivien osien lähelle tai niiden alle. Pysy aina kaukana poistoaukosta.
• Älä koskaan nosta tai kanna konetta moottorin käydessä.

• Sammuta moottori, poista turva-avain. Varmista, että kaikki liikkuvat osat ovat pysähtyneet: - ennen kuin jätät koneen valvomatta.

• ennen jumiutumisten tai tukkeutumien poistamista, esim. poistoaukosta.

• ennen kuin tarkastat ja puhdistat koneen tai teet töitä sen parissa.
• jos olet osunut vieraaseen esineeseen. Tarkasta kone vaurioiden varalta ja anna se korjattavaksi ennen kuin otat koneen uudelleen käyttöön.

- Jos kone alkaa täristä epätavallisen voimakkaasti, on välittömästi tarkastettava, että - siinä ei ole vaurioita

• vahingoittuneet osat on vaihdettava tai korjattava
• että kaikki mutterit, pultit ja ruuvit on ruuvattu tiukkaan kiinni.

- Jos tapahtuu onnettomuus tai ilmenee käyttöhäiriö kytke kone välittömästi pois päältä ja irrota akut.

4.5 Huolto ja säilytys

• Kaikkien muttereiden, pulttien ja ruuvien on oltava aina kunnolla kiristettyjä, jotta varmistetaan, että kone on turvallisessa käyttötilassa.
• Tarkasta ruohonkeräyskorin kuluneisuus tai toimintakyvyn heikkeneminen säännöllisesti.
• Varo konetta säätaessä, että sormesi eivät joudu puristuksiin liikkuvien terien ja koneen kiinteiden osien väliin. Huomioi, että teriä voi liikuttaa vielä sammuttamisen jälkeenkin.
• Irrota akut koneesta, odota, kunnes kaikki liikkuvat osat ovat pysähtyneet ja kone on

jäähtynyt, ennen kuin teet mitään säätö-, varustelu-, huolto- tai puhdistustöitä, tai kun viet koneen säilytykseen.

• Terää huollettaessa on huomioitava, että teriä voi vielä liikuttaa poistetusta akusta huolimatta.
• Vaihda turvallisuussyistä kuluneet tai vahingoittuneet osat. Käytä vain alkuperäisiä varaosia ja lisävarusteita.

4.6 Akkukäyttöisten koneiden käyttö ja käsittely

• Lataa akut vain valmistajan suosittelemilla latureilla. Laturi, joka soveltuu määrätyn tyyppiselle akulle, saattaa aiheuttaa tulipalovaaran, jos sitä käytetään erilaisen akun kanssa.
• Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Muunlaisen akun käyttö saattaa aiheuttaa tapaturman ja tulipalon.
• Pidä irrallaan oleva akku loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet.

Akkukoskettimien välinen oikosulku voi aiheuttaa palovammoja tai tulipalon.

• Jos akkua käytetään väärin, siitä voi vuotaa ulos nestettä. Vältä koskettamasta nestettä. Jos nestettä pääsee vahingossa iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puoleen. Akusta vuotava neste voi aiheuttaa ärsytystä ja palovammoja.
• Älä käytä akkua, joka on vioittunut tai johon on tehty muutoksia. Jos akut ovat vioittuneet tai niihin on tehty muutoksia, ne voivat toimia ennalta arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai tapaturmavaaran.
• Älä altista akkua tulelle tai liian korkeille lämpötiloille. Tuli tai yli 130 °C (265 °F) lämpötila voi synnyttää räjähdyksen.
• Noudata kaikkia latausohjeita, älä koskaan lataa akkua tai akkutyökalua käyttöohjeessa ilmoitetusta lämpötila-alueesta poiketen. Virheellinen lataus tai lataus ohjeiden vastaisessa lämpötilassa voi vaurioittaa akkua ja lisätä palovaaraa.
• Vältä tahatonta käynnistymistä. Varmista, että kone on kytketty pois päältä, ennen kuin liität akun, otat koneen käteen tai kannat sitä. Jos kannat konetta sormi käynnistyskytkimellä tai kytket koneen pistotulpan pistorasiaan koneen ollessa päälle kytkettynä, altistat itsesi onnettomuuksille.

• Poista akut koneesta ja odota kaikkien liikkuvien osien täydellistä pysähtymistä...

• ...ennen säätöjen, tarvikevaihdon, huollon tai puhdistuksen suorittamista.

• ...kun poistut koneen luota.
• ...ennen tukosten poistamista.
• ...vaurioiden tarkastamiseksi, jos kone on joutunut kosketuksiin vieraiden esineiden kanssa, ja sen korjaamiseksi ennen kuin käynnistät ja käytät sitä uudelleen.

- ...välitöntä tarkastusta varten, jos kone alkaa liiallisesti täristä. Tarkasta kone vaurioiden varalta. Vaihda tai korjaa vaurioituneet osat.

Suojaa akut kosteudelta!

Älä altista akkuja tulelle!

• Älä käytä viallisia tai vääntyneitä akkuja!
• Älä avaa akkuja!
• Älä koske akun koskettimiin äläkä oikosulje niitä!

Viallisesta litiumioniakusta voi valua ulos lievästi happopitoista, palavaa nestettä!

Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese puhtaalla

vedellä ja hakeudu välittömästi lääkärin hoitoon!

- Jos kone on vaurioitunut, poista siitä akut.

Litiumioniakkujen kuljetus:

• Litiumioniakkujen lähettämiseen sovelletaan vaarallisten aineiden kuljetusta koskevaa lainsäädäntöä (UN 3480 ja UN 3481). Ota selvää voimassa olevista määräyksistä, kun lähetät litiumioniakkuja. Kysy tarvittaessa neuvoa kuljetusyritykseltä. Sertifioidun pakkauksen voit hankkia Metabolta.
• Lähetä akku vain, kun kotelo on ehjä eikä nestettä valu ulos. Ota akku koneesta lähetettäväksi. Varmista koskettimet oikosululta (esim. eristä teipillä).

4.7 Symbolit

VAROITUS – Yleiset vaarat!

Lue käyttöohje.

Huolehdi mäissä, että asento on aina tukeva. Älä työskentele liian jyrkissä mäissä.

Varmista, että kukaan ei voi loukkaantua mahdollisesti mukana sinkoilevien kappaleiden vuoksi. Pidä muut henkilöt

etäällä.

Pidä läheisyydessä seisovat ihmiset ja eläimet turvallisella etäisyydellä laitteesta. Pidä muut henkilöt etäällä.

Varo! Terävä leikkuuterä. Ennen puhdistusta ja huoltoa: kytke kone välittömästi pois päältä ja irrota akut.

Suojaa laite kosteudelta. Älä altista sateelle.

VAROITUS! Tahaton käynnistyminen voi aiheuttaa vakavia loukkaantumisia. Ennen puhdistusta

ja huoltoa: kytke kone välittömästi pois päältä ja irrota akut.

SUOMIfi

Käytä ainoastaan akkuja samalla √ kapasiteetilla.

Käytä akkuja yhtenäisellä lataustasolla.

5. Yleiskuva

Katso sivut 2 ja 3.

1 Joh topidike

2 Katkaisija

3 K y t k i n v i p u

4 Kahva (Koneen työntämiseen ja ohjaamiseen.)

5 Aisatangot

6 Ruohonkeräyskori

7 Takaosan poistoluukku

8 Muokkauskiila

9 Kantokahva

10 Ruohokampa (reuna-alueiden leikkaamiseen)

11 Vipu (keskeinen leikkuukorkeuden säätö)

12 Suojus (akut)

13 Pikalukitsimen vipu

14 Pikalukitsin

15 Ruuvit

16 Siipimutterit

17 Täyttötason ikkuna

18 Poistoaukko

19 Akun lukituksen avauspainike

20 Turva-avain

21 Akut *

22 Kapasiteetti- ja signaalinäyttö *

23 Kapasiteettinäytön painike *

24 Terän kiinnitysruuvi

25 Aluslevy

26 Terä

27 Terän kiinnitin (terässä olevien puoliympyrän muotoisten reikien on oltava yhdenmukaiset koneen puoliympyröiden kanssa)

*riippuu varusteista

6. Käyttöönotto

6.1 Kokoa kahva, säädä työntökorkeus

VAROITUS! Ålä vaurioita johtoa auki tai kiinni kääntäessä.

Kuva A: Työntöaisan (5) kääntäminen ylös

1. Käännä työntöaisat (5) taakse.

2. Käännä pikalukitsimen (14) vipu (13) kiinni.

Huomautus: Jos kiinnitysvoimakkuus on epäsopiva:

Avaa vipu (13). Käännä pikalukitsinta (14). Sulje vipu (13) uudelleen ja tarkasta kiinnitysvoimakkuus. Toista tehtävä tarvittaessa uudelleen.

Kuva B: Kokoa kahva (4) ja säädä työntökorkeus

1. Kiinnitä kahvan (4) tankojen päät kuvan mukaisesti alempiin kahvatankoihin (5).

2. Säädä haluttu aisakorkeus kohdistamalla kahva (4) yhteen kolmesta kohdasta (1..2..3..).

3. Kiinnitä ruuvit (15) vasemmalla ja oikealla.

Huomautus: Varmista, että ruuvit (15) (molemmin puolin) ovat samalla korkeudella (1..2..3..).

Huomautus: Asenna siipimutterit (16) sisäpuolelle, jotta ne eivät jää kiinni ruohoa leikattaessa (esim. oksiin tai pensasaitoihin).

1. Ruuvaa siipimutterit (16) kiinni ruuveihin (15) ja kiristä paikalleen.

2. Kiinnitä johto johdonpidikkeisiin (1).

6.2 Valmistelut ruohon keräykseen, muokkaamiseen

Ruohon keräys / ruohonkeräyskorin asennus. Kuva C.

1. Käännä takaosan poistoluukku (7) ylös ja pidä kiinni.
2. Poistoaukon (18) on oltava tyhjä. Poista muokkauskiila (8) (vedä ulos ja aseta sivuun).
3. Pidä ruohonkeräyskorin (6) kahvasta kiinni ja kiinnitä koukusta kiinni kuvan mukaan.
4. Sulje takaosan poistoluukku (7).

Muokkaus / Muokkauskiilan asennus. Kuva D.

1. Käännä takaosan poistoluukku (7) ylös ja pidä kiinni.
2. Poista ruohonkeräyskori (6).
3. Pidä muokkauskiilan (8) kahvasta kiinni ja aseta se poistoaukkoon. (Paina vasteeseen asti ja paina alas. Varmista, että muokkauskiila on lukkiutunut sille tarkoitettuihin koloihin.)
4. Sulje takaosan poistoluukku (7).

6.3 Leikkuukorkeuden asetus.

Kuva sivulla 2.

Käännä vipua (11) kevyesti ulospäin ja siirrä halumaasi asentoon. Anna kiinnittyä haluamaasi asentoon.

Sovita leikkuukorkeus leikattavan nurmen korkeuden mukaan.

Huomautus: parhaimpaan leikkaustulokseen: Leikkaa korkeintaan kolmasosa ruohon korkeudesta.

Jos leikkaat korkeaa ruohoa, pienennä koneen työntämisnopeutta.

Huomautus: parhaimman muokkaustuloksen saat, kun muokkaat ruohoa säännöllisesti.

Muokkauksessa tulisi aiheutua korkeintaan 2 cm ruohojätettä. (Suositus: kohta 2 tai kohta 3).

6.4 Akku

Kuva E.

Lataa akku ennen käyttöä.

Lataa akku uudelleen sen tehon laskiessa.

Akun latausohjeet löydät Metabo-laturin käyttöohjeesta.

Litiumioniakut kapasiteetti- ja signaalinäytöllä (22) (riippuu varusteista):

• Painiketta (23) painamalla LED-valoilla näytetään lataustila.
• Jos jokin LED-valo vilkkuu, akku on lähes tyhjä ja se on jälleen ladattava.

Akkujen asentaminen, irrottaminen

Kuva E.

VAROITUS! Pysäytä kone ja odota, kunnes moottori pysähtyy ennen kuin otat akut pois tai asetat ne paikoilleen.

Paikalleen asetus: Käännä suojus (12) ylös. Työnnä molemmat akut (21) kiinni, niin että ne lukittuvat. Sulje suojus (12).

Poisto: Käännä suojus (12) ylös. Vedä turva-avain (20) irti. Paina akun avauspainiketta (19) ja vedä akku (21) irti. Sulje suojus (12).

7. Käyttö

7.1 Kuljetus

Kantaminen:

Kanna kantokahvasta (9).

Ajo: Anna terän pysähtyä, jos konetta on kallistettava tai kannettava muun kuin nurmialueen ylittämiseksi ja kun kuljetat konetta käsiteltävälle alueelle tai siltä pois.

7.2 Koneen käynnistys

Kuva E, F.

1. Kytke turva-avain (20) kiinni. Sulje suojus (12).

2. Paina katkaisijaa (2) ja pidä sitä painettuna .

3. Vedä kytkinvipua (3) aisaa (4) kohti.

4. Vapauta katkaisija (2).

VAROITUS! Huomautus: Jos kone ei käynnisty: Irrota turva-avain (20) ja poista akut

(21). Tarkasta leikkuukoneisto ja varmista, että:

- terään ei ole tarttunut ruohoa.

- terä voi pyöriä vapaasti.

7.3 Leikkuu ja muokkaaminen

Seiso suorassa koneen takana. Pidä kahvasta (4) molemmin käsin kiinni ja työnnä eteenpäin kävelyvauhdilla.

7.4 Koneen pysäyttäminen

Kuva F.

1. Vapauta kytkinvipu (3) koneen pysäyttämiseksi.

VAROITUS! Odota, kunnes terä on täysin pysähtynyt ennen kuin käynnistät koneen elleen. Älä kytke konetta pois päältä ja elleen päälle nopeasti.

VAROITUS! Poista aina turva-avain (20) ja akut (21) kun lopetat työt.

7.5 Ruohonkeräyskorin tyhjennys

Kuva C.

Kun täyttötason ikkuna (17) sulkeutuu, ruohonkeräyskori (6) on täynnä.

Tarkasta täyttötason ikkuna säännöllisesti ja tyhjennä ruohonkeräyskori (6) ajoissa.

1. Pysäytä kone.
2. Vedä turva-avain (20) irti.
3. Poista akut (21).

4. Käännä takaosan poistoluukku (7) ylös ja pidä kiinni.

5. Pidä ruohonkeräyskorin (6) kahvasta kiinni ja nosta koukku irti.

6. Sulje takaosan poistoluukku (7).
7. Tyhjennä ruohonkeräyskori (6).

8. Puhdistus, säilytys

VAROITUS! Irrota turva-avain (20) ja poista akut (21). Tahaton käynnistyminen voi aiheuttaa vakavia loukkaantumisia. Terän on oltava pysähtyneenä.
VAROITUS! Riittämätön huolto, sopimattomien varaosien käyttö tai turvaosien poistaminen tai muuttaminen voi johtaa vakaviin vaaratilanteisiin tai loukkaantumisiin.

8.1 Puhdistus

- Puhdista leikkuukoneiston pohja jokaisen käyttökerran jälkeen: poista ruohonjäämät, lehdet, liat ja muut kerrostumat.

8.2 Säilytys

• Anna koneen jäähtyä ja puhdista se ennen säilytykseen siirtämistä.
• Varmista, että koneessa ole irrallisia tai vaurioituneita osia.

Tarvittaessa:

• Kiristä ruuvit.

• Korjauta kone.

• Säilytä kone kuivassa paikassa.

• Varmista, lapset eivät pääse koneen lähelle.
• Tilaa säästävää säilytystä varten kahva (4) voidaan kääntää kokoon. Katso kuva G. Kokoon taittamista varten avaa pikalukitsimen (14) vipu (13) ja käännä tarvittaessa pikalukitsinta (14) vastapäivään. Vedä kahvatankojen (5) päitä hieman irti toisistaan ja käännä eteen. Avaa siipimutterit (16) ja käännä kahva (4) taakse.

9. Huolto

VAROITUS! Irrota turva-avain (20) ja poista akut (21). Tahaton käynnistyminen voi aiheuttaa vakavia loukkaantumisia. Terän on oltava pysähtyneenä.
VAROITUS! Pidä moottori ja akku vapaana ruohosta, lehdistä ja rasvasta.
VARO! Älä käytä muovikotelolla tai rakenneosilla voimakkaita liuotin- tai puhdistusaineita.

9.1 Yleinen huolto

• Tarkasta kone aina ennen käyttöä vaurioituneiden, puuttuvien tai irrallisten osien, kuten ruuvien, muttereiden, pulttien ja suojusten, varalta.
• Kiristä kaikki kiinnitykset ja suojukset tiukkaan.
• Puhdista kone kuivalla liinalla. Ålä käytä vettä.
• Älä missään tapauksessa yritä huoltaa vaurioituneita akkuja. Akkuja saa huoltaa vain valmistaja tai valtuutetut huoltopisteet.

SUOMIfi

9.2 Terän vaihto

VAROITUS! Irrota turva-avain (20) ja poista akut (21). Tahaton käynnistyminen voi

aiheuttaa vakavia loukkaantumisia. Terän on oltava pysähtyneenä.

VAROITUS! Käytä ainoastaan hyväksyttyjä teriä. Katso luku Lisätarvikkeet.

VAROITUS! Käytä kestäviä suojakäsineitä ja suojalaseja. Ole tarkkana terävien terien

kanssa.

Kuva H.

1. Pysäytä kone.
2. Vedä turva-avain (20) irti.
3. Poista akut (21).
4. Varmista, että terä (26) on pysähtynyt.
5. Käännä kone sivulle.
6. Aseta kestävä puupala (5 cm x 5 cm x 60 cm) terää vasten niin, ettei se voi liikkua.
7. Irrota kiinnitysruuvi (24) (vastapäivään) ruuvinvääntimellä (avainväli 14). Poista kiinnitysruuvi (24) ja aluslevy (25).
8. Poista kulunut terä (26).
9. Aseta uusi terä (26) paikoilleen: varmista, että terän (27) puoliympyrän muotoiset reiät ovat yhdenmukaiset koneen (27) puoliympyröiden kanssa.
10. Aseta kestävä puupala (5 cm x 5 cm x 60 cm) terää vasten niin, ettei se voi liikkua.
11. Aseta aluslevy (25) ja kiinnitysruuvi (24) paikoilleen ja kiristä ruuvinvääntimellä (avainväli 14) (myötäpäivään).

9.3 Voitelu

Voitelua ei tarvita.

VAROITUS! Älä missään tapauksessa voitele pyörän osia. Voitelu voi johtaa vaurioihin ön aikana.

10. Ongelmat ja häiriöt

Aisa ei ole oikeassa asennossa.

Pikakiinnittimiä (14) ei ole kiinnitetty kunnolla.

- Varmista, että pikakiinnittimet (14) on kiinnitetty kunnolla (katso luku 6.1), kahvan korkeus säädetty oikein ja ruuvit (16) kohdistettu oikein (katso luku 6.1).

Kone ei käynnisty.

Akkuteho on liian heikko.

- Lataa akut.

Katkaisija (2) on rikki.

- Korjauta katkaisija.

Turva-avainta (20) ei ole asetettu paikoilleen.

- Kytke turva-avain kiinni.

Terä on jumissa.

- Huomioi varoitukset, katso luku 8. Puhdistus.

Kone ei muokkaa kunnolla.

Leikkuukorkeus on asetettu liian matalaksi.

- Sovita leikkuukorkeus.

Märkä leikkuujäte on kiinnittynyt leikkuukoneistoon.

- Ennen kuin leikkaat nurmea, odota, että ruoho on kuivunut.

Muokkauskiila (8) puuttuu.

- Aseta muokkauskiila paikoilleen.

Kone on painava työntää.

Ruoho on liian korkeaa tai leikkuukorkeus on säädetty liian matalaksi.

- Suurenna leikkuukorkeutta.

Kone tärisee voimakkaasti.

Terää ei ole tasapainotettu tai se on kulunut.

- Vaihda terä.

Moottorin akseli on vääntynyt.

1. Sammuta moottori.
2. Irrota turva-avain (20) ja poista akut (21).
3. Tutki vauriot.
4. Korjauta kone ennen kuin otat sen jälleen käyttöön.

Kone pysähtyy leikkuun aikana.

Leikkuukorkeus on liian matala.

- Suurenna leikkuukorkeutta.

Akut ovat tyhjiä.

- Lataa akut.

Leikkuujäte on kiinnittynyt leikkuukoneistoon tai terään.

- Poista akut (21) ja tarkasta leikkuukoneisto.

Koneen käyttölämpötila on liian korkea.

- Anna koneen jäähtyä.

Ruohonkeräyskori ei kerää leikkuujätettä.

- Tyhjennä ruohonkeräyskori.

11. Lisätarvikkeet

Käytä vain alkuperäisiä Metabo- tai CAS- (Cordless Alliance System) akkuja ja lisävarusteita.

Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot.

A Terä (sirppiterä/varana):
Tilausnro: 628422000
B Kapasiteetiltaan erilaiset akut. Osta vain sellaisia akkuja, joiden jännite on sähkötyökaluusi sopiva.
Tilausnro: 625367000 4,0 Ah (LiHD)
Tilausnro: 625368000 5,5 Ah (LiHD)
Tilausnro: 625369000 8,0 Ah (LiHD) ym.
Tilausnro: 625027000 4,0 Ah (Li-Ion)
Tilausnro: 625028000 5,2 Ah (Li-Ion) ym.

C Laturit: ASC 55, ASC 145, ASC 145 Duo jne. Lisätarvikkeiden täydellisen valikoiman löydät osoitteesta www.metabo.com tai luettelosta.

12. Korjaus

Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset ja vain eräisiä varaosia käyttäen!

Jos Metabo-sähkötyökalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.

Varaosaluettelot voit ladata osoitteesta www.metabo.com.

13. Ympäristönsuojelu

Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

Akkuja ei saa hävittää talousjätteen mukana! Palauta vialliset tai käytöstä poistetut akut Metabomyjälle!

Älä heitä akkuja veteen.

Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteiden mukana! Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin 2012/19/EU ja sen kansallisen täytäntöönpanon mukaan käytetyt sähkötyökalut on kerättävä erikseen ja toimitettava ympäristöä säästävään kierrätykseen.

Ennen kuin viet akun kierrätyspisteeseen, tyhjennä akun lataus sähkötyökalussa. Varmista koskettimet oikosululta (esim. eristä teipillä).

14. Tekniset tiedot

Selitykset sivulla 4 annetuille tiedoille.

Pidätämme oikeuden tehdä teknisen kehityksen vaatimia muutoksia.

U = j ä n n i t e

B = leikkuuleveys

H = leikkuukorkeus

H_X = leikkuukorkeustasojen lukumäärä

V = ruohonkeräyskorin tilavuus

n = kierrosluku kuormittamattomana

m = paino (sis. ruohonkeräyskorin,

muokkauskiilan ja pienimmät akut)

IP = suojatyyppi

Mittausarvot ilmoitettu EN 60335 mukaan.

Sallittu ympäristön lämpötila käytettäessä:

-20 °C ... +50 °C (rajoitettu teho alle 0 °C lämpötiloissa). Sallittu ympäristön lämpötila varastoitaessa: 0 °C ... 30 °C.

Suositeltu ympäristön lämpötila ladattaessa: 0 °C ... 40 °C.

= Tasavirta

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).

Päästöarvot

Nämä arvot mahdollistavat sähkötyökalun päästöjen arvioimisen ja erilaisten sähkötyökalujen keskinäisen vertailun. Kulloisistakin käyttöolosuhteista, sähkötyökalun tai terien kunnosta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Ota arvioinnissa huomioon työtauot ja vähäisemmän kuormituksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaamiseen vaadittavat toimenpiteet esim. työnjärjestelyyn liittyvät toimenpiteet.

Tärinän kokonaisarvo (kolmen suunnan vektorien summa), määritetty EN 60335 mukaan:

a_h = värähtelyn päästöarvo

K_n = epävarmuus (värähtely)

Tyypillinen A-painotettu äänitaso:

L_pA = painetaso

L_WA = tehotaso

K_pA, K_WA/WA(G) = epävarmuus

L_WA(G) = taattu äänentehotaso 2000/14/EY mukaan

Käytössä melutaso voi ylittää 80 dB (A).

Käytä kuulosuojaimia!
