RM 3618 LTX BL 36 - Rasenmäher METABO - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG RM 3618 LTX BL 36 METABO

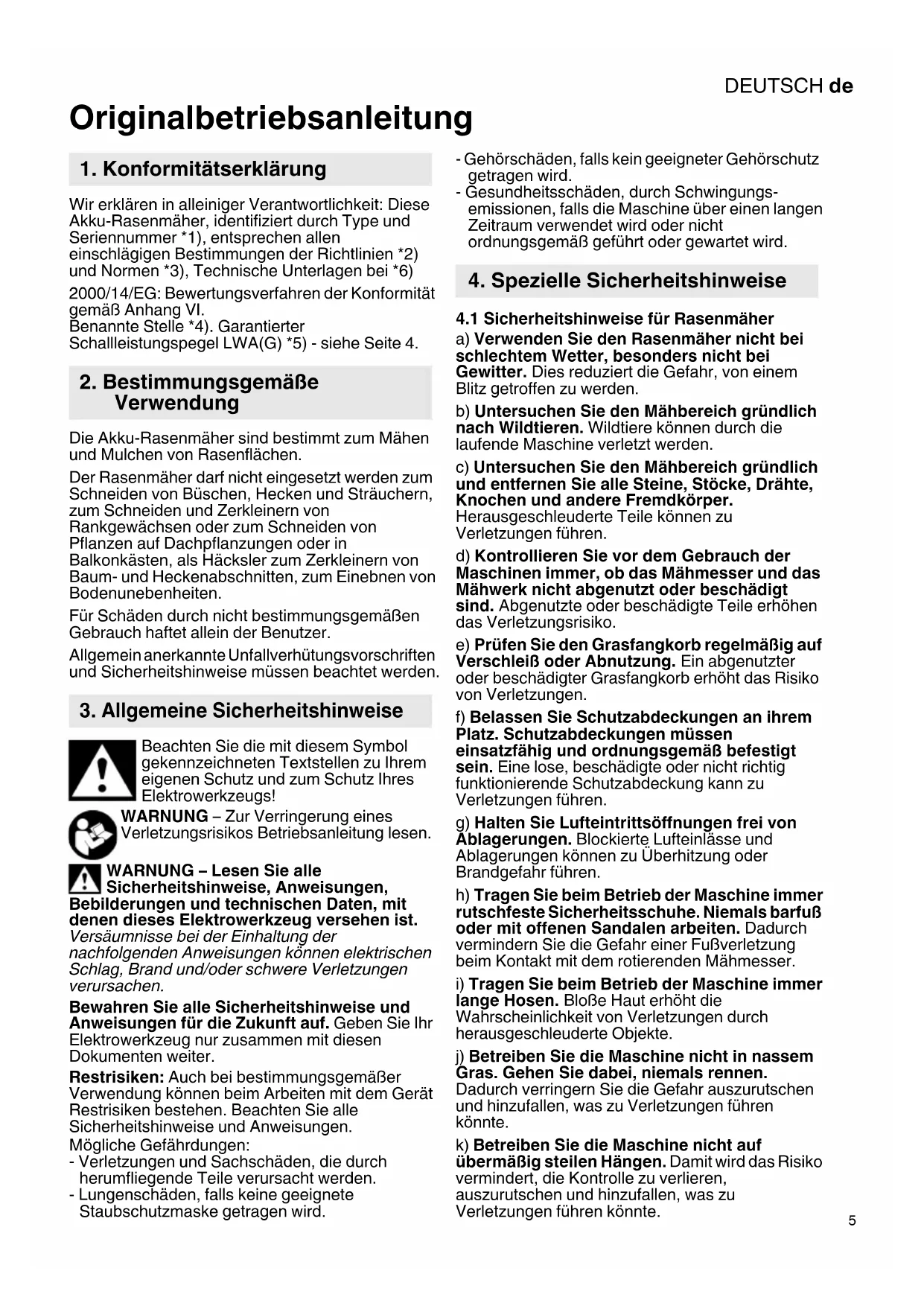

Originalbetriebsanleitung Wir erklären in alleiniger Verantwortlichkeit: Diese Akku-Rasenmäher, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3), Technische Unterlagen bei *6) 2000/14/EG: Bewertungsverfahren der Konformität gemäß Anhang VI. Benannte Stelle *4). Garantierter Schallleistungspegel LWA(G) *5) - siehe Seite 4. Die Akku-Rasenmäher sind bestimmt zum Mähen und Mulchen von Rasenflächen. Der Rasenmäher darf nicht eingesetzt werden zum Schneiden von Büschen, Hecken und Sträuchern, zum Schneiden und Zerkleinern von Rankgewächsen oder zum Schneiden von Pflanzen auf Dachpflanzungen oder in Balkonkästen, als Häcksler zum Zerkleinern von Baum- und Heckenabschnitten, zum Einebnen von Bodenunebenheiten. Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer. Allgemein anerkannte Unfallverhütungsvorschriften und Sicherheitshinweise müssen beachtet werden. Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs! WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen. WARNUNG – Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter. Restrisiken: Auch bei bestimmungsgemäßer Verwendung können beim Arbeiten mit dem Gerät Restrisiken bestehen. Beachten Sie alle Sicherheitshinweise und Anweisungen. Mögliche Gefährdungen: - Verletzungen und Sachschäden, die durch herumfliegende Teile verursacht werden. - Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird. - Gehörschäden, falls kein geeigneter Gehörschutz getragen wird. - Gesundheitsschäden, durch Schwingungs- emissionen, falls die Maschine über einen langen Zeitraum verwendet wird oder nicht ordnungsgemäß geführt oder gewartet wird.

4.1 Sicherheitshinweise für Rasenmäher

a) Verwenden Sie den Rasenmäher nicht bei schlechtem Wetter, besonders nicht bei Gewitter. Dies reduziert die Gefahr, von einem Blitz getroffen zu werden. b) Untersuchen Sie den Mähbereich gründlich nach Wildtieren. Wildtiere können durch die laufende Maschine verletzt werden. c) Untersuchen Sie den Mähbereich gründlich und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und andere Fremdkörper. Herausgeschleuderte Teile können zu Verletzungen führen. d) Kontrollieren Sie vor dem Gebrauch der Maschinen immer, ob das Mähmesser und das Mähwerk nicht abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Teile erhöhen das Verletzungsrisiko. e) Prüfen Sie den Grasfangkorb regelmäßig auf Verschleiß oder Abnutzung. Ein abgenutzter oder beschädigter Grasfangkorb erhöht das Risiko von Verletzungen. f) Belassen Sie Schutzabdeckungen an ihrem Platz. Schutzabdeckungen müssen einsatzfähig und ordnungsgemäß befestigt sein. Eine lose, beschädigte oder nicht richtig funktionierende Schutzabdeckung kann zu Verletzungen führen. g) Halten Sie Lufteintrittsöffnungen frei von Ablagerungen. Blockierte Lufteinlässe und Ablagerungen können zu Überhitzung oder Brandgefahr führen. h) Tragen Sie beim Betrieb der Maschine immer rutschfeste Sicherheitsschuhe. Niemals barfuß oder mit offenen Sandalen arbeiten. Dadurch vermindern Sie die Gefahr einer Fußverletzung beim Kontakt mit dem rotierenden Mähmesser.

i) Tragen Sie beim Betrieb der Maschine immer

lange Hosen. Bloße Haut erhöht die Wahrscheinlichkeit von Verletzungen durch herausgeschleuderte Objekte. j) Betreiben Sie die Maschine nicht in nassem Gras. Gehen Sie dabei, niemals rennen. Dadurch verringern Sie die Gefahr auszurutschen und hinzufallen, was zu Verletzungen führen könnte. k) Betreiben Sie die Maschine nicht auf übermäßig steilen Hängen. Damit wird das Risiko vermindert, die Kontrolle zu verlieren, auszurutschen und hinzufallen, was zu Verletzungen führen könnte.

1. Konformitätserklärung

2. Bestimmungsgemäße

3. Allgemeine Sicherheitshinweise

4. Spezielle SicherheitshinweiseDEUTSCHde

l) Achten Sie beim Arbeiten an Abhängen auf einen sicheren Stand; arbeiten Sie immer quer zum Abhang, niemals aufwärts oder abwärts, und seien Sie extrem vorsichtig beim Ändern der Arbeitsrichtung. Damit wird das Risiko vermindert, die Kontrolle zu verlieren, auszurutschen und hinzufallen, was zu Verletzungen führen könnte. m) Seien Sie besonders vorsichtig beim Rückwärtsmähen oder wenn Sie die Maschine zu sich herziehen. Dies reduziert die Gefahr eines Kontakts mit Füßen oder Beinen. n) Berühren Sie keine Messer oder andere gefährliche Teile, die sich noch bewegen. Damit vermindern Sie das Risiko einer Verletzung durch sich bewegende Teile. o) Stellen Sie sicher, dass alle Schalter ausgeschaltet sind und der Akkupack abgetrennt ist bevor Sie eingeklemmtes Material entfernen oder die Maschine reinigen. Ein unerwarteter Betrieb der Maschine kann zu ernsthaften Verletzungen führen.

• Lesen Sie die Betriebsanleitung sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem richtigen Gebrauch der Maschine vertraut.

• Nicht zulassen, dass Kinder, Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und/oder Kenntnissen, oder Personen, die mit diesen Anweisungen nicht vertraut sind, diese Maschine benutzen. Örtliche Vorschriften können das Alter des Bedieners begrenzen.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Die Maschine nicht betreiben, wenn Personen, insbesondere Kinder, oder Haustiere in der Nähe sind.

• Der Anwender ist verantwortlich für Verletzungen oder Sachschäden an anderen Personen oder deren Eigentum.

• Keine Änderungen am Gerät vornehmen.

• Tragen Sie beim Betrieb der Maschine immer festes Schuhwerk und eine lange Hose. Betreiben Sie die Maschine nicht barfuß oder mit offenen Schuhen. Tragen Sie keine lose sitzende Kleidung oder Kleidung mit herabhängenden Schnüren oder Bändern.

• Überprüfen Sie den Einsatzbereich der Maschine gründlich und entfernen Sie alle Gegenstände, die von der Maschine erfasst und weggeschleudert werden könnten (z. B. Äste, Steine).

• Vor Gebrauch immer durch Sichtkontrolle prüfen, ob das Messer, die Befestigungsschraube und die Messerbaugruppe verschlissen oder beschädigt sind. Verschlissene oder beschädigte Bauteile müssen in Sets ersetzt werden, um eine Unwucht zu vermeiden. Ersetzen Sie beschädigte oder unlesbare Beschriftungen.

• Bei Arbeiten über einen längeren Zeitraum Gehörschutz tragen. Längere Einwirkung hoher Lärmpegel kann zu Gehörschäden führen.

• Verwenden Sie die Maschine nur bei Tageslicht oder gutem Kunstlicht.

• Vermeiden Sie den Betrieb der Maschine bei nassem Gras.

• Sorgen Sie an Hängen stets für einen sicheren Stand.

• Führen Sie die Maschine nur im Schritttempo.

• Arbeiten Sie bei Hängen stets entlang der horizontalen Richtung, mähen Sie niemals auf- und abwärts.

• Seien Sie beim Richtungswechsel an Hängen äußerst vorsichtig.

• Arbeiten Sie nicht an zu steilen Hängen.

• Seien Sie beim Wenden, Rückwärtsfahren oder Ziehen der Maschine äußerst vorsichtig.

• Achten Sie auf einen stabilen Stand. Sollten Sie das Gleichgewicht verlieren, lassen Sie den Schaltbügel sofort los.

• Mähen Sie nicht in der Nähe von Steilhängen, Gräben oder Böschungen.

• Achten Sie auf Löcher, Furchen, Felsen und andere versteckte Objekte, die Sie zum Fallen bringen können. Entfernen Sie alle Hindernisse wie Steine und Äste.

• Lassen Sie das Messer zum Stillstand kommen, wenn die Maschine für den Transport gekippt werden muss, wenn Sie andere Flächen als Gras überqueren und wenn Sie die Maschine zu und von dem zu bearbeitenden Bereich transportieren.

• Betreiben Sie die Maschine niemals mit beschädigten Schutzvorrichtungen oder ohne Schutzvorrichtungen (Sicherheitsschlüssel, Heckauswurfklappe).

• Schalten Sie den Motor vorsichtig gemäß den Anweisungen und mit den Füßen weit entfernt vom Messer ein.

• Die Maschine beim Einschalten des Motors nicht kippen, außer wenn die Maschine zum Starten gekippt werden muss. In diesem Fall nicht mehr als unbedingt erforderlich kippen und nur den Teil kippen, der vom Bediener am entferntesten ist.

• Starten Sie die Maschine nicht, wenn Sie vor der geöffneten Heckauswurfklappe stehen.

• Hände oder Füße nicht in die Nähe von oder unter rotierende Teile bringen. Halten Sie sich immer von der Auswurföffnung fern.

• Die Maschine niemals bei laufendem Motor anheben oder tragen.

• Motor ausschalten, Sicherheitsschlüssel entfernen. Sicherstellen, dass alle beweglichen Teile zum Stillstand gekommen sind: - wenn Sie die Maschine unbeaufsichtigt lassen; - bevor Sie Blockierungen lösen oder Verstopfungen z. B. in der Auswurföffnung beseitigen;DEUTSCH de

- bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihr durchführen; - wenn ein Fremdkörper getroffen wurde. Überprüfen Sie die Maschine auf Schäden und lassen Sie Reparaturen durchführen, bevor Sie die Maschine wieder in Betrieb nehmen.

• Wenn die Maschine beginnt ungewöhnlich stark zu vibrieren ist eine sofortige Überprüfung erforderlich: - auf Schäden untersuchen; - beschädigte Teile ersetzen oder reparieren; - sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind.

• Bei einem Unfall oder einer Betriebsstörung sofort die Maschine ausschalten und die Akkupacks entnehmen.

4.5 Wartung und Aufbewahrung

• Alle Muttern, Bolzen und Schrauben müssen stets fest angezogen sein, um sicherzustellen, dass sich die Maschine in einem sicheren Betriebszustand befindet.

• Überprüfen Sie den Grasfangkorb regelmäßig auf Verschleiß oder Verlust der Funktionsfähigkeit.

• Achten Sie beim Einstellen der Maschine darauf, dass Ihre Finger nicht zwischen beweglichen Messern und festen Teilen der Maschine eingeklemmt werden. Seien Sie sich bewusst, dass die Messer auch nach dem Abschalten bewegt werden können.

• Akkupacks aus der Maschine entnehmen, warten bis alle beweglichen Teile zum Stillstand gekommen sind und die Maschine abgekühlt ist, bevor irgendeine Einstellung, Umrüstung, Wartung, Reinigung vorgenommen wird oder die Maschine aufbewahrt wird.

• Bei der Wartung der Messer ist zu beachten, dass die Messer, trotz entnommenem Akkupack, noch bewegt werden können.

• Verschlissene oder beschädigte Teile aus Sicherheitsgründen ersetzen. Nur Originalersatzteile und -Zubehör benutzen.

4.6 Verwendung und Behandlung von

• Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

• Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

• Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

• Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

• Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

• Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C (265 °F) können eine Explosion hervorrufen.

• Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass die Maschine ausgeschaltet ist, bevor Sie den Akku anschließen, sie aufnehmen oder tragen. Wenn Sie beim Tragen der Maschine den Finger am Schalter haben oder die Maschine eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

• Akkupacks aus der Maschine entnehmen und den vollständigen Stillstand aller sich bewegenden Teile abwarten... - ...bevor irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird. - ...wenn sich der Bediener von der Maschine entfernt. - ... vor dem Entfernen von Blockierungen. - ...nach Berühren eines Fremdkörpers, um die Maschine auf Beschädigungen zu überprüfen und um sie zu reparieren, bevor sie erneut gestartet und betrieben wird. - ...zur sofortigen Überprüfung, wenn die Maschine beginnt, übermäßig stark zu vibrieren. Die Maschine auf Beschädigung überprüfen. Beschädigte Teile reparieren oder ersetzen. Akkupacks vor Nässe schützen! Akkupacks nicht dem Feuer aussetzen!

• Keine defekten oder deformierten Akkupacks verwenden!

• Akkupacks nicht öffnen!

• Kontakte der Akkupacks nicht berühren oder kurzschließen! Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigkeit austreten!DEUTSCHde

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung!

• Bei einer defekten Maschine die Akkupacks aus der Maschine nehmen. Transport von Li-Ion-Akkupacks:

• Der Versand von Li-Ion Akkupacks unterliegt dem Gefahrgutrecht (UN 3480 und UN 3481). Klären Sie beim Versand von Li-Ion Akkupacks die aktuell gültigen Vorschriften. Informieren sie sich ggfs. bei ihrem Transportunternehmen. Zertifizierte Verpackung ist bei Metabo erhältlich.

• Versenden Sie Akkupacks nur, wenn das Gehäuse unbeschädigt ist und keine Flüssigkeit austritt. Zum Versenden den Akkupack aus der Maschine nehmen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

WARNUNG – Allgemeine Gefahren! Die Betriebsanleitung lesen. Sorgen Sie an Hängen stets für einen sicheren Stand. Arbeiten Sie nicht an zu steilen Hängen. Achten sie darauf, dass niemand durch weggeschleuderte Fremdkörper verletzt wird. Andere Personen fernhalten. Halten sie in der Nähe stehende Personen und Haustiere auf sicherem Abstand zum Gerät. Andere Personen fernhalten. Vorsicht! Scharfe Schneidmesser. Vor dem Reinigen oder der Wartung: Maschine ausschalten, Sicherheitsschlüssel abziehen und die Akkupacks entnehmen. Schützen Sie Ihr Gerät vor Nässe. Nicht dem Regen aussetzen. WARNUNG! Ungewolltes Anlaufen kann schwere Verletzungen verursachen. Vor dem Reinigen oder der Wartung: Maschine ausschalten, Sicherheitsschlüssel abziehen und die Akkupacks entnehmen. Verwenden Sie Akkupacks mit gleicher Kapazität. Verwenden Sie Akkupacks die gleich voll geladen sind. Siehe Seite 2 und 3. 1 Kabelhalter 2Ein-/Ausschalter 3Schaltbügel 4 Griff (Zum Schieben und Lenken der Maschine.) 5 Griffstangen 6 Grasfangkorb 7Heckauswurfklappe 8Mulchkeil 9 Tragegriff 10 Rasenkämme (für randnahes Mähen) 11 Hebel (zentrale Schnitthöhenverstellung) 12 Schutzabdeckung (Akkupacks) 13 Hebel der Schnellspanner 14 Schnellspanner 15 Schrauben 16 Flügelmuttern 17 Füllstandsfenster 18 Auswurföffnung 19 Akkupack-Entriegelung 20 Sicherheitsschlüssel 21 Akkupacks * 22 Kapazitäts- und Signalanzeige * 23 Taste der Kapazitätsanzeige * 24 Befestigungsschraube des Messers 25 Unterlegscheibe 26 Messer 27 Messeraufnahme (die halbkreisförmigen Löcher im Messer müssen mit den Halbkreisen der Maschine übereinstimmen)

• ausstattungsabhängig

6.1 Griff zusammenbauen,

Griffhöhe einstellen WARNUNG! Beim Aus- und Zusammenklappen die Kabel nicht beschädigen. Abb. A: Griffstangen (5) ausklappen

1. Griffstangen (5) nach hinten klappen.

2. Die Hebel (13) der Schnellspanner (14)

zuklappen. Hinweis: Falls die Klemmstärke ungeeignet eingestellt sein sollte: Hebel (13) öffnen. Schnellspanner (14) verdrehen. Hebel (13) wieder schließen und Klemmstärke überprüfen. Ggf. Vorgang wiederholen. Abb. B: Griff (4) zusammenbauen und Griffhöhe einstellen

3. Die Stangenenden des Griffs (4), wie gezeigt,

auf die unteren Griffstangen (5) aufstecken.

4. Die gewünschte Griffhöhe einstellen, indem Sie

den Griff (4) in einer der drei Positionen (1..2..3..) ausrichten.

5. Schrauben (15) links und rechts einstecken.

Hinweis: Achten Sie darauf, dass sich die Schrauben (15) (auf beiden Seiten) in der gleichen Position (1..2..3..) befinden. Hinweis: Flügelmuttern (16) innen montieren, damit diese während des Mähens nicht hängen bleiben (z. B. an Ästen oder Hecken).

6. InbetriebnahmeDEUTSCH de

6. Die Flügelmuttern (16) auf die Schrauben (15)

aufschrauben und festziehen.

7. Das Kabel in den Kabelhaltern (1) befestigen.

6.2 Vorbereiten für Gras sammeln, Mulchen

Gras sammeln / Grasfangkorb montieren. Abb. C.

1. Heckauswurfklappe (7) nach oben klappen und

2. Auswurföffnung (18) muss leer sein. Ggf.

Mulchkeil (8) entfernen (herausziehen und weglegen).

3. Grasfangkorb (6) an seinem Griff festhalten und

die Haken, wie gezeigt, einhaken.

4. Heckauswurfklappe (7) schließen.

Mulchen / Mulchkeil montieren. Abb. D.

1. Heckauswurfklappe (7) nach oben klappen und

2. Grasfangkorb (6) entfernen.

3. Mulchkeil (8) an seinem Griff festhalten und in

den Auswurfschacht einsetzen. (Bis zum Anschlag einschieben und nach unten drücken. Darauf achten, dass der Mulchkeil in den dafür vorgesehenen Aussparungen eingerastet ist.)

4. Heckauswurfklappe (7) schließen.

6.3 Schnitthöhe einstellen.

Abb. auf Seite 2. Hebel (11) leicht nach außen ziehen und auf die gewünschte Position verschieben. Auf der gewünschten Position einrasten lassen. Die Schnitthöhe an die Höhe des zu mähenden Grases anpassen. Hinweis: Für ein optimales Mäh-Ergebnis: Höchstens ein Drittel der Grashöhe abschneiden. Beim Mähen von hohem Gras die Geschwindigkeit reduzieren, mit der die Maschine geschoben wird. Hinweis: Für ein optimales Mulch-Ergebnis sollte der Rasen regelmäßig gemulcht werden. Es sollte maximal 2 cm Rasenschnitt als Mulch anfallen.(Empfehlung: Position 2 oder Position 3).

Abb. E. Vor der Benutzung den Akkupack aufladen. Laden Sie den Akkupack bei Leistungsabfall wieder auf. Anweisungen zum Laden des Akkupacks finden Sie in der Betriebsanleitung des Metabo- Ladegerätes. Bei Li-Ion-Akkupacks mit Kapazitäts- und Signalanzeige (22) (ausstattungsabhängig): - Taste (23) drücken und der Ladezustand wird durch die LED-Leuchten angezeigt. - Blinkt eine LED-Leuchte, ist der Akkupack fast leer und muss wieder aufgeladen werden. Akkupack einsetzen, entnehmen Abb. E. WARNUNG! Stoppen Sie die Maschine und warten Sie, bis der Motor stoppt, bevor Sie Akkupacks entnehmen oder einsetzen. Einsetzen: Schutzabdeckung (12) nach oben klappen. Beide Akkupacks (21) bis zum Einrasten einschieben. Schutzabdeckung (12) schließen. Entnehmen: Schutzabdeckung (12) nach oben klappen. Sicherheitsschlüssel (20) abziehen. Taste zur Akkupack-Entriegelung (19) drücken und Akkupack (21) herausziehen. Schutzabdeckung (12) schließen.

Tragen: An Tragegriff (9) tragen. Fahren: Lassen Sie das Messer zum Stillstand kommen, wenn die Maschine für den Transport gekippt oder getragen werden muss, wenn Sie andere Flächen als Gras überqueren und wenn Sie die Maschine zu und von dem zu bearbeitenden Bereich wegtransportieren.

1. Sicherheitsschlüssel (20) einstecken.

Schutzabdeckung (12) schließen.

2. Ein-/Ausschalter (2) drücken und gedrückt

3. Schaltbügel (3) in Richtung Griff (4) ziehen.

4. Ein-/Ausschalter (2) loslassen.

WARNUNG! Hinweis: Falls die Maschine nicht startet: Sicherheitsschlüssel (20) abziehen und die Akkupacks (21) entnehmen. Überprüfen Sie das Mähwerk, um sicherzugehen, dass:

• sich kein Gras im Messer verfangen hat;

• sich das Messer frei drehen kann.

7.3 Mähen und Mulchen

Stehen sie aufrecht hinter der Maschine. Halten sie mit beiden Händen den Griff (4) fest und schieben Sie sie im Schritttempo nach vorne.

1. Schaltbügel (3) loslassen, um die Maschine

anzuhalten. WARNUNG! Warten Sie, bis die Messer vollständig zum Stillstand gekommen sind, bevor Sie die Maschine erneut starten. Nicht schnell aus- und wieder einschalten. WARNUNG! Immer den Sicherheitsschlüssel (20) und die Akkupacks (21) entfernen, nachdem Sie die Arbeit beendet haben.

7.5 Grasfangkorb entleeren

Abb. C. Wenn sich das Füllstandsfenster (17) schließt, ist der Grasfangkorb (6) voll. Füllstandsfenster regelmäßig kontrollieren und Grasfangkorb (6) rechtzeitig entleeren.

1. Maschine stoppen.

2. Sicherheitsschlüssel (20) abziehen.

7. BenutzungDEUTSCHde

3. Akkupacks (21) entnehmen.

4. Heckauswurfklappe (7) nach oben klappen und

5. Grasfangkorb (6) an seinem Griff festhalten und

6. Heckauswurfklappe (7) schließen.

7. Grasfangkorb (6) entleeren.

WARNUNG! Sicherheitsschlüssel (20) abziehen und die Akkupacks (21) entnehmen. Ungewolltes Anlaufen kann schwere Verletzungen verursachen. Das Messer muss stillstehen. WARNUNG! ungenügende Wartung, die Verwendung unpassender Ersatzteile oder das Entfernen oder Verändern von Sicherheitskomponenten kann zu schwerwiegenden Gefahren und Verletzungen führen.

• Den Boden des Mähwerks nach jedem Einsatz reinigen: Entfernen Sie Grasreste, Blätter, Schmutz und andere Ablagerungen.

• Die Maschine vor dem Aufbewahren abkühlen lassen und reinigen.

• Stellen Sie sicher, dass die Maschine keine losen oder beschädigten Teile aufweist. Falls notwendig: - Ziehen Sie die Schrauben an. - Lassen Sie die Maschine reparieren.

• Maschine an einem trockenen Ort aufbewahren.

• Stellen Sie sicher, dass Kinder nicht in die Nähe der Maschine kommen können.

• Zum platzsparenden Aufbewahren kann der Griff (4) zusammengeklappt werden. Siehe Abb. G. Zum Zusammenklappen die Hebel (13) der Schnellspanner (14) öffnen und ggf. die Schnellspanner (14) gegen den Uhrzeigersinn drehen. Die Enden der Griffstangen (5) etwas auseinanderziehen und nach vorne klappen. Die Flügelmuttern (16) lösen und Griff (4) nach hinten klappen. WARNUNG! Sicherheitsschlüssel (20) abziehen und die Akkupacks (21) entnehmen. Ungewolltes Anlaufen kann schwere Verletzungen verursachen. Das Messer muss stillstehen. WARNUNG! Halten Sie Motor und Akkupack frei von Gras, Laub oder Fett. VORSICHT! Verwenden Sie keine starken Lösungsmittel oder Reinigungsmittel auf dem Kunststoffgehäuse oder den Bauteilen.

9.1 Allgemeine Wartung

• Prüfen Sie die Maschine vor jedem Einsatz auf beschädigte, fehlende oder lose Teile wie Schrauben, Muttern, Bolzen und Kappen.

• Ziehen Sie alle Befestigungen und Kappen richtig an.

• Reinigen Sie die Maschine mit einem trockenen Tuch. Verwenden Sie kein Wasser

• Warten Sie niemals beschädigte Akkupacks. Sämtliche Wartung von Akkupacks sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

WARNUNG! Sicherheitsschlüssel (20) abziehen und die Akkupacks (21) entnehmen. Ungewolltes Anlaufen kann schwere Verletzungen verursachen. Das Messer muss stillstehen. WARNUNG! Nur zugelassene Messer verwenden. Siehe Kapitel Zubehör. WARNUNG! Strapazierfähige Schutzhandschuhe und eine Schutzbrille tragen. Achten Sie auf die scharfen Messer- Klingen. Abb. H.

1. Maschine stoppen.

2. Sicherheitsschlüssel (20) abziehen.

3. Akkupacks (21) entnehmen.

4. Vergewissern Sie sich, dass das Messer (26)

zum Stillstand gekommen ist.

5. Die Maschine auf die Seite legen.

6. Ein stabiles Stück Holz (5 cm x 5 cm x 60 cm), so

positionieren, dass die Bewegung des Messers verhindert wird.

7. Befestigungsschraube (24) (gegen den

Uhrzeigersinn) mit einem Schraubenschlüssel (SW 14) abschrauben. Befestigungsschraube (24) und Unterlegscheibe (25) abnehmen.

8. Verschlissenes Messer (26) abnehmen.

9. Neues Messer (26) aufsetzen: Achten Sie

darauf, dass die halbkreisförmigen Löcher im Messer (27) mit den Halbkreisen der Maschine (27) übereinstimmen. 10.Ein stabiles Stück Holz (5 cm x 5 cm x 60 cm), so positionieren, dass die Bewegung des Messers verhindert wird. 11.Unterlegscheibe (25) und Befestigungsschraube (24) einsetzen und mit einem Schraubenschlüssel (SW 14) (im Uhrzeigersinn) festziehen.

Schmieren ist nicht erforderlich. WARNUNG! Keinesfalls die Radbauteile schmieren. Eine Schmierung kann zu Schäden während des Betriebs führen. Der Griff ist nicht in Position. Die Schnellspanner (14) sind nicht richtig festgezogen. - Achten Sie darauf, dass die Schnellspanner (14) richtig festgezogen sind (siehe Kapitel 6.1), die Griffhöhe richtig eingestellt ist und die Schrauben (16) richtig ausgerichtet sind (siehe Kapitel 6.1).

8. Reinigen, Aufbewahren

10. Probleme und StörungenDEUTSCH de

Die Maschine startet nicht. Die Akkupack-Leistung ist schwach. - Akkupacks aufladen. Der Ein-/Ausschalter (2) ist defekt. - Ein-/Ausschalter ersetzen lassen. Der Sicherheitsschlüssel (20) ist nicht eingesteckt. - Sicherheitsschlüssel einstecken. Das Messer ist blockiert. - Warnhinweise beachten, siehe Kap. 8. Reinigen. Die Maschine mulcht nicht richtig. Die Schnitthöhe ist zu niedrig eingestellt. - Schnitthöhe anpassen. Nasser Grasschnitt klebt am Mähwerk. - Warten Sie, bis das Gras getrocknet ist, bevor Sie mähen. Der Mulchkeil (8) fehlt. - Mulchkeil einsetzen. Die Maschine lässt sich nur schwer schieben. Das Gras ist zu hoch oder die Schnitthöhe zu niedrig eingestellt. - Schnitthöhe erhöhen. Die Maschine vibriert sehr stark. Das Messer ist nicht ausgewuchtet oder verschlissen. - Messer austauschen. Die Motorwelle ist verbogen.

1. Stellen Sie den Motor ab.

2. Sicherheitsschlüssel (20) abziehen und die

Akkupacks (21) entnehmen.

3. Auf Schäden untersuchen.

4. Lassen Sie die Maschine reparieren, bevor Sie

sie wieder in Betrieb nehmen. Die Maschine stoppt während des Mähens. Die Schnitthöhe ist zu niedrig. - Schnitthöhe erhöhen. Die Akkupacks sind leer. - Akkupacks aufladen. Der Grasschnitt klebt am Mähwerk oder am Messer. - Nehmen Sie die Akkupacks (21) heraus und überprüfen Sie das Mähwerk. Die Betriebstemperatur der Maschine ist zu hoch. - Maschine abkühlen lassen. Schnittgut wird nicht vom Grasfangkorb aufgenommen. - Grasfangkorb entleeren. Verwenden Sie nur original Metabo- oder CAS- (Cordless Alliance System) Akkupacks und Zubehör. Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt. A Messer (Sichelmesser / als Ersatz): Best.-Nr.: 628422000 B Akkupacks verschiedener Kapazitäten. Kaufen Sie nur Akkupacks mit der zu Ihrem Elektrowerkzeug passenden Spannung. Best.-Nr.: 625367000 4,0 Ah (LiHD) Best.-Nr.: 625368000 5,5 Ah (LiHD) Best.-Nr.: 625369000 8,0 Ah (LiHD) etc. Best.-Nr.: 625027000 4,0 Ah (Li-Ion) Best.-Nr.: 625028000 5,2 Ah (Li-Ion) etc. C Ladegeräte: ASC 55, ASC 145, ASC 145 Duo, etc. Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog. Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft und nur mit Original-Ersatzteilen ausgeführt werden! Mit reparaturbedürftigen Metabo Elektrowerk- zeugen wenden Sie sich bitte an Ihre Metabo- Vertretung. Adressen siehe www.metabo.com. Ersatzteillisten können Sie unter www.metabo.com herunterladen. Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör. Akkupacks dürfen nicht mit dem Hausmüll entsorgt werden! Geben Sie defekte oder verbrauchte Akkupacks an den Metabo-Händler zurück! Akkupacks nicht ins Wasser werfen. Nur für EU-Länder: Werfen Sie Elektrowerk- zeuge nicht in den Hausmüll! Gemäß Euro- päischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in natio- nales Recht müssen verbrauchte Elektrowerk- zeuge getrennt gesammelt und einer umweltge- rechten Wiederverwertung zugeführt werden. Vor dem Entsorgen den Akkupack im Elektrowerk- zeug entladen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren). Erläuterungen zu den Angaben auf Seite 4. Änderungen im Sinne des technischen Fortschritts vorbehalten. U=Spannung B = Schnittbreite H = Schnitthöhe

= Anzahl Schnitthöhenstufen V=Grasfangkorbvolumen n = Leerlaufdrehzahl m = Gewicht (inkl. Grasfangkorb, Mulchkeil und kleinsten Akkupacks) IP = Schutzart Messwerte ermittelt gemäß EN 60335. Erlaubte Umgebungstemperatur beim Betrieb: -20 °C bis 50 °C (eingeschränkte Leistung bei

14. Technische DatenDEUTSCHde

Temperaturen unter 0 °C). Erlaubte Umgebungs- temperatur bei Lagerung: 0 °C bis 30 °C. Empfohlene Umgebungstemperatur beim Laden: 0°C bis 40°C. Gleichstrom Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards). Emissionswerte Diese Werte ermöglichen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung höher oder geringer ausfallen. Berücksichtigen Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen. Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60335:

= Schwingungsemissionswert

= Unsicherheit (Schwingung) Typische A-bewertete Schallpegel:

= Schallleistungspegel

WA(G) = garantierter Schallleistungspegel gemäß 2000/14/EG Beim Arbeiten kann der Geräuschpegel 80 dB(A) überschreiten. Gehörschutz tragen!ENGLISH en

14. Technische gegevensITALIANOit
