Produkttype	Trådløs gressklipper
Merke	Metabo
Modell	RM 3618 LTX BL 36
Spenning	36 V
Klippebredde	36 cm
Klippehøyde	25-75 mm, 6 sentralt justerbare posisjoner
Bladtype	Sigdblad (ref. 628422000)
Funksjoner	Klipping og mulching (oppsamlerkurv og mulchinglukker inkludert)
Oppsamlerkurv	Kapasitet ikke oppgitt, med nivåindikatorvindu
Strømforsyning	Lithium-ion-batterier 36 V, kompatibelt med CAS (Cordless Alliance System)
Batteritype	Li-Ion eller LiHD, tilgjengelige kapasiteter: 4,0 / 5,5 / 8,0 Ah
Lydnivå	Lydtrykknivå >80 dB(A) – bruk av hørselvern anbefales
Sikkerhet	Sikkerhetsnøkkel, tohåndsbetjening, beskyttelsesdeksler
Vedlikehold	Rengjøring etter hver bruk, ingen smøring nødvendig, bladskifte
Vekt	Ikke spesifisert (estimat ~20 kg med batteri)
Tilbehør	Reserveblad, ekstra batterier, ladere (ASC 55, 145, etc.)
Oppbevaring	På et tørt sted, utilgjengelig for barn, sammenleggbart håndtak
Driftstemperatur	-20 °C til 50 °C (redusert ytelse under 0 °C)

Ofte stilte spørsmål - RM 3618 LTX BL 36 METABO

Hvordan montere håndtaket på Metabo RM 3618 LTX BL 36 gressklipperen?

For å montere håndtaket: brett ut håndtaksstengene (5) bakover og lukk hurtiglåsens spak (13). Sett deretter håndtaket (4) på de nedre stengene og still inn ønsket høyde (3 posisjoner). Fest med skruer og vingemuttere. Pass på å ikke skade kabelen ved bretting.

Hvordan justere klippehøyden?

Bruk sentraljusteringsspaken (11): skyv den lett utover og plasser den i en av de 6 posisjonene. Sørg for at den klikker på plass. For best resultat, klipp maksimalt en tredjedel av gresshøyden. For mulching, still inn på posisjon 2 eller 3.

Hvordan bytte til mulching-modus?

Brett bakre utkastklaff (7) oppover, fjern oppsamlerkurven (6) hvis den er på, og sett deretter mulchinglukkeren (8) inn i utkaståpningen til den klikker på plass. Lukk klaffen. Gressklipperen er da klar for mulching.

Hvilke batterier kan jeg bruke med denne gressklipperen?

Bruk kun Metabo- eller CAS-batterier (Cordless Alliance System) med spenning 36 V. Tilgjengelige kapasiteter inkluderer 4,0 Ah, 5,5 Ah og 8,0 Ah i LiHD-teknologi, samt 4,0 Ah og 5,2 Ah i Li-Ion. Bruk alltid to batterier med samme kapasitet og samme ladenivå.

Hvordan skifte bladet?

Stopp maskinen, fjern sikkerhetsnøkkelen (20) og batteriene (21). Vipp gressklipperen på siden. Plasser et solid trestykke for å blokkere bladet. Løsne festeskruen (24) (mot klokken) med en 14 mm fastnøkkel. Fjern det gamle bladet og monter det nye ved å justere de halvsirkelformede hullene (27). Skru til skruen og skiven. Bruk kraftige hansker.

Hva gjør jeg hvis maskinen vibrerer kraftig?

Unormal vibrasjon kan indikere et ubalansert eller slitt blad, eller en bøyd motoraksel. Stopp maskinen umiddelbart, fjern sikkerhetsnøkkelen og batteriene. Kontroller bladet: hvis det er slitt, bytt det. Hvis problemet vedvarer, få maskinen reparert av en fagperson.

Hvordan rengjøre gressklipperen etter bruk?

Fjern først sikkerhetsnøkkelen og batteriene. Rengjør undersiden av klippemekanismen med en tørr klut for å fjerne gressrester, blader og smuss. Ikke bruk vann, løsemidler eller sterke rengjøringsmidler på plasthuset. Sørg for at ventilasjonsåpningene ikke er tette.

Hvordan oppbevare gressklipperen om vinteren?

Rengjør maskinen og la den køle seg ned. Kontroller at alle deler er godt festet. Brett sammen håndtaket ved å løsne hurtigklemmene og vingemutterne. Oppbevar gressklipperen på et tørt, frostfritt sted (anbefalt lagringstemperatur: 0 °C til 30 °C). Fjern batteriene og oppbevar dem separat.

Gressklipperen starter ikke, hva bør jeg sjekke?

Kontroller at sikkerhetsnøkkelen (20) er satt godt inn og at batteriene er ladet. Hvis bladet er blokkert, rengjør klippemekanismen. Sørg for at av/på-bryteren (2) og betjeningsspaken (3) fungerer riktig. Hvis problemet vedvarer, kontakt Metabo kundeservice.

Hva er garantien på Metabo RM 3618 LTX BL 36 gressklipperen?

Bruksanvisningen oppgir ikke garantitiden. For Metabo-verktøy er standardgarantien vanligvis 2 år (eller 3 år avhengig av land). Sjekk med forhandleren eller Metabos nettsted for nøyaktige betingelser. Oppbevar kjøpsbeviset.

BRUKSANVISNING RM 3618 LTX BL 36 METABO

no Original bruksanvisning 74

da Original brugsanvisning 81

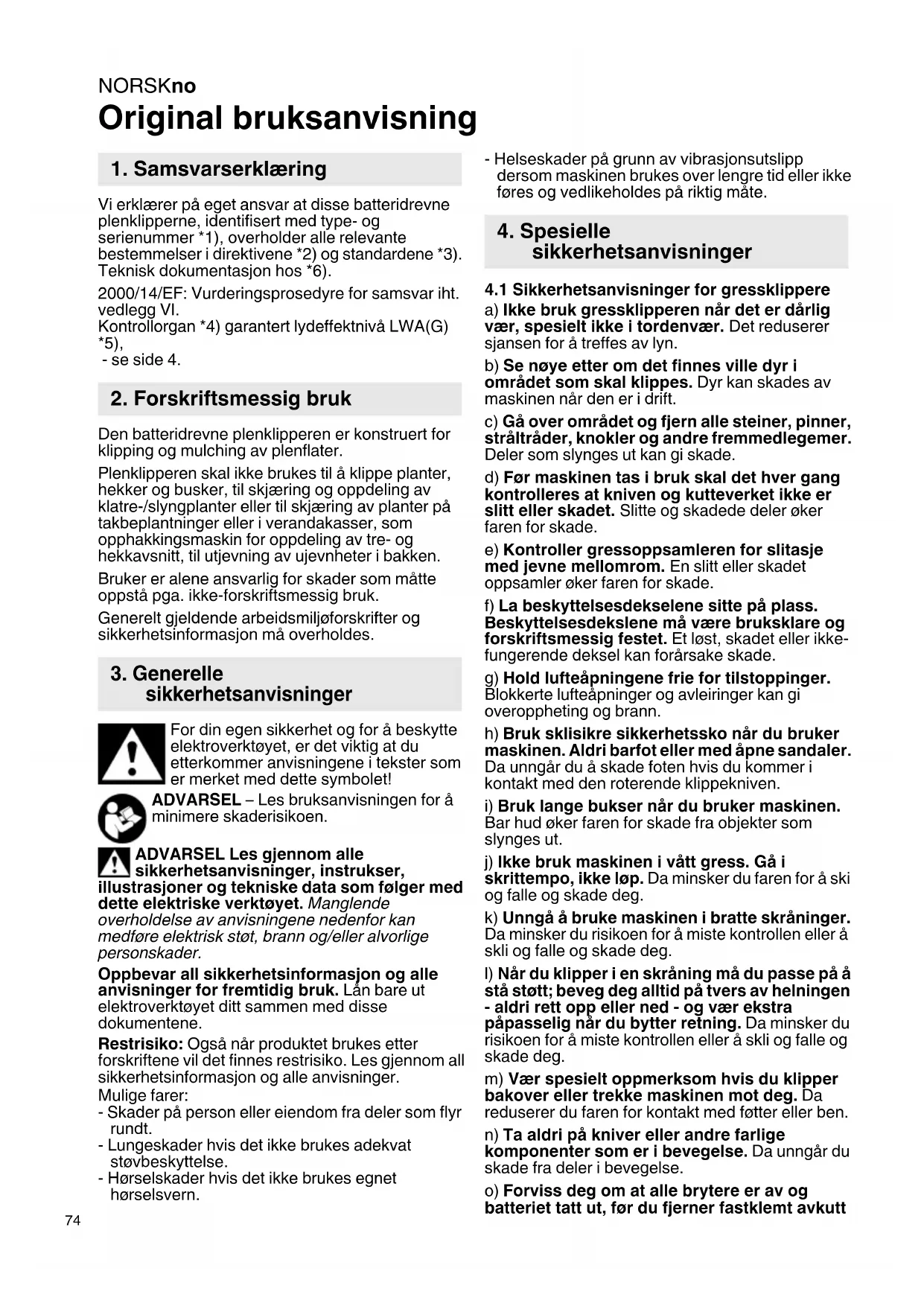

Original bruksanvisning

1. Samsvarserklæring

Vi erklærer på eget ansvar at disse batteridrevne plenklipperne, identifisert med type- og serienummer *1), overholder alle relevante bestemmelser i direktivene *2) og standardene *3). Teknisk dokumentasjon hos *6).

2000/14/EF: Vurderingsprosedyre for samsvar iht. vedlegg VI.

Kontrollorgan *4) garantert lydeffektnivå LWA(G) *5),

- se side 4.

2. Forskriftsmessig bruk

Den batteridrevne plenklipperen er konstruert for klipping og mulching av plenflater.

Plenklipperen skal ikke brukes til å klippe planter, hekker og busker, til skjæring og oppdeling av klatre-/slyngplanter eller til skjæring av planter på takbeplantninger eller i verandakasser, som opphakkingsmaskin for oppdeling av tre- og hekkavsnitt, til utjevning av ujevnheter i bakken.

Bruker er alene ansvarlig for skader som måtte oppstå pga. ikke-forskriftsmessig bruk.

Generelt gjeldende arbeidsmiljøforskrifter og sikkerhetsinformasjon må overholdes.

3. Generelle sikkerhetsanvisninger

For din egen sikkerhet og for å beskytte elektroverktøyet, er det viktig at du etterkommer anvisningene i tekster som er merket med dette symbolet!

ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen.

ADVARSEL Les gjennom alle sikkerhetsanvisninger, instrukser,

illustrasjoner og tekniske data som følger med dette elektriske verktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk. Lån bare ut elektroverktøyet ditt sammen med disse dokumentene.

Restrisiko: Også når produktet brukes etter forskriftene vil det finnes restrisiko. Les gjennom all sikkerhetsinformasjon og alle anvisninger. Mulige farer:

• Skader på person eller eiendom fra deler som flyr rundt.
• Lungeskader hvis det ikke brukes adekvat støvbeskyttelse.
• Hørselskader hvis det ikke brukes egnet hørselsvern.

- Helseskader på grunn av vibrasjonsutslipp dersom maskinen brukes over lengre tid eller ikke føres og vedlikeholdes på riktig måte.

4. Spesielle sikkerhetsanvisninger

4.1 Sikkerhetsanvisninger for gressklippere

a) Ikke bruk gressklipperen når det er dårlig vær, spesielt ikke i tordenvær. Det reduserer sjansen for å treffes av lyn.
b) Se nøye etter om det finnes ville dyr i området som skal klippes. Dyr kan skades av maskinen när den er i drift.
c) Gå over området og fjern alle steiner, pinner, stråltråder, knokler og andre fremmedlegemer. Deler som slynges ut kan gi skade.
d) Før maskinen tas i bruk skal det hver gang kontrolleres at kniven og kutteverket ikke er slitt eller skadet. Slitte og skadede deler øker faren for skade.
e) Kontroller gressoppsamleren for slitasje med jevne mellomrom. En slitt eller skadet oppsamler øker faren for skade.
f) La beskyttelsesdekselene sitte på plass. Beskyttelsesdekslene må være bruksklare og forskriftsmessig festet. Et løst, skadet eller ikke-fungerende deksel kan forårsake skade.
g) Hold lufteåpningene frie for tilstoppinger. Blokkerte lufteåpninger og avleiringer kan gi overoppheting og brann.
h) Bruk sklisikre sikkerhetssko när du bruker maskinen. Aldri barfot eller med åpne sandaler. Da unngår du å skade foten hvis du kommer i kontakt med den roterende klippekniven.
i) Bruk lange bukser når du bruker maskinen. Bar hud øker faren for skade fra objekter som slynges ut.
j) Ikke bruk maskinen i vått gress. Gå i skrittempo, ikke løp. Da minsker du faren for å ski og falle og skade deg.
k) Unngå å bruke maskinen i bratte skråninger. Da minsker du risikoen for å miste kontrollen eller å skli og falle og skade deg.
l) Når du klipper i en skråning må du passe på å stå støtt; beveg deg alltid på tvers av helningen - aldri rett opp eller ned - og vær ekstra påpasselig når du bytter retning. Da minsker du risikoen for å miste kontrollen eller å skli og falle og skade deg.
m) Vær spesielt oppmerksom hvis du klipper bakover eller trekke maskinen mot deg. Da reduserer du faren for kontakt med føtter eller ben.
n) Ta aldri på kniver eller andre farlige komponenter som er i bevegelse. Da unngår du skade fra deler i bevegelse.
o) Forviss deg om at alle brytere er av og batteriet tatt ut, før du fjerner fastklemt avkutt

eller gjør vedlikehold på maskinen. Kontakt med maskinen kan gi alvorlige skader.

4.2 Innføring

• Les nøye gjennom bruksanvisningen. Gjør deg kjent med Betjeningselementene og med riktig bruk av maskinen.
• Pass på at maskinen ikke brukes av barn, personer med reduserte fysiske eller psykiske evner eller manglende erfaring og/eller kunnskap, eller personer som ikke er kjent med denne bruksanvisningen. Lokale forskrifter kan eventuelt regulere brukers alder.
• Barn skal holdes under oppsyn for å unngå at de leker med maskinen.
• Ikke bruk maskinen hvis det er personer, spesielt barn, eller husdyr i nærheten.
• Bruker er ansvarlig for skader på personer eller eiendom.
• Foreta ingen endringer på apparatet.

4.3 Forberedelse

• Bruk alltid solide sko og lange bukser når du bruker maskinen. Ikke betjen maskinen barføtt eller med åpne sko. Bruk ikke løst sittende klær eller klær med løse snorer og bånd.
• Kontroller bruksområdet for maskinen grundig, og fjern alle gjenstander som registreres av maskinen og kan slynges ut (f.eks. kvister, steiner).
• Før bruk må du alltid foreta en visuell kontroll for å se om kniven, festeskruen og knivkomponentgruppen er slitt eller skadet. Slitte eller skadde komponenter må skiftes ut i sett for å unngå ubalanse. Bytt ut etiketter som er skadet eller ikke kan leses.
• Bruk hørselsvern ved lengre arbeidsøkter. Lengre tids påvirkning av høye støynivåer kan føre til hørselskader.

4.4 Bruk

• Maskinen skal bare brukes i dagslys eller godt kunstig lys.
• Ikke bruk maskinen i vått gress.
• I bakker må du alltid passe på at du står støtt.
• Før maskinen kun i gangfart.
• I bakker må du alltid arbeide i horisontal retning, klipp aldri opp og ned.
• Vær svært forsiktig når du skifter retning i bakker.
• Ikke arbeid i bratte bakker.
• Vær svært forsiktig når du snur, kjører bakover eller trekker maskinen.
• Sørg for å stå støtt. Hvis du mister balansen, må du slippe koblingsbøylen med en gang.
• Ikke klipp i nærheten av bratte bakker, groper eller skrenter.
• Vær oppmerksom på hull, furer, steinblokker og andre skjulte objekter som du kan snuble i. Fjern alle hindringer slik som steiner og kvister.

• La kniven stoppe helt når maskinen må vippes for transport, hvis du går over andre flater enn gress og når du transporterer maskinen til og fra området som skal behandles.

• Maskinen skal aldri brukes när beskyttelsesinnretninger er skadet eller uten beskyttelsesinnretninger (sikkerhetsnøkkel, utkastklaff bak).

• Slå på motoren forsiktig iht. instruksjonene og stå med føttene langt unna kniven.
• Ikke vipp maskinen når du slår på motoren, med mindre den må vippes for at den skal kunne startes. I slike tilfeller må du ikke vippe den mer enn nødvendig, og bare vippe delen som er lengst unna brukeren.
• Ikke start maskinen hvis du står foran en åpen utkastklaff bak.
• Ikke hold hender eller føtter i nærheten av eller under roterende deler. Hold alltid god avstand til utkaståpningen.
• Maskinen må aldri løftes eller bæres när motoren går.
• Slå av motoren og fjern sikkerhetsnøkkelen. Forsikre deg om at alle bevegelige deler har stoppet helt:
• när maskinen ikke er under tilsyn;
• før du løsner blokkeringer eller tilstoppinger, f.eks. I utkaståpningen;
• før du kontrollerer maskinen, før rengjøring eller reparasjoner;
• hvis et fremmedlegeme ble truffet. Kontroller maskinen med tanke på skader og få utført reparasjoner før du tar den i bruk igjen.
• Hvis maskinen begynner å vibrere uvanlig kraftig, må den kontrolleres omgående:
• se etter skader;
• skift eller reparer skadede deler;
• sørg for at alle muttere, bolter og skruer er strammet godt.
• Ved ulykke eller driftsfeil skal maskinen slås av og batteriene tas ut.

4.5 Vedlikehold og oppbevaring

• Alle muttere, bolter og skruer må alltid være strammet godt for å sikre at maskinen er i en sikker driftstilstand.
• Kontroller gressoppsamleren regelmessig med tanke på slitasje eller manglende funksjon.
• Når du stiller inn maskinen, må du passe på at fingrene ikke kommer i klem mellom bevegelige kniver og faste deler i maskinen. Husk at knivene kan fortsette å bevege seg etter at maskinen er koblet ut.
• Ta batteriene ut av maskinen, vent til alle bevegelige deler har stanset og maskinen er avkjølt før du gjør noen form for innstillinger, omstillinger, rengjøring eller vedlikehold eller du legger den bort for lagring.
• Ved vedlikehold av knivene, må du passe på at knivene fremdeles kan beveges til tross for at batteriet er tatt ut.
• Slitte eller skadede deler skal skiftes av sikkerhetsgrunner. Bruk bare originale reserve- og tilbehørsdeler.

4.6 Bruk og håndtering av laderen

- Lad bare batteriet i ladere som er anbefalt av produsenten. Det oppstår brannfare hvis en

NORSKno

lader som er ment for en bestemt type batterier, brukes med andre batterier.

• Bruk derfor alltid bare riktig type batterier i elektriske verktøy. Bruk av andre batterier kan medføre personskader og brannfare.
• Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer og andre små metallgjenstander som kan skape en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.

- Ved feil bruk kan det komme væske ut av batteriet. Ved tilfeldig kontakt må det skylles med vann. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut, kan føre til irritasjoner på huden eller forbrenninger.

- Bruk aldri batterier som er skadet eller manipulert. ∅delagte eller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann, eksplosjon eller fare for personskade.

- Utsett aldri batterier for åpen ild eller høye temperaturer. Eksponering for ild eller temperaturer over 130 °C (265 °F) kan forårsake eksplosjon.

- Følg anvisningene om lading og lad aldri opp batteriet eller -verktøyet ved temperaturer som går ut over området som angis i bruksanvisningen. Feil lading eller lading ved temperaturer utenfor det spesifiserte temperaturområdet, kan skade batteriet og øke brannfaren.

- Unngå at maskinen startes ved en feiltagelse. Se til at maskinen er slått av før du setter inn batteriet, løfter eller bærer den. Hvis du holder fingeren på bryteren når du bærer maskinen, eller kobler maskinen til strømforsyningen i innkoblet tilstand, kan dette føre til ulykker.

- Ta batteriene ut av maskinen og vent til alle deler står helt stille.

• ...før alle former for innstilling, verktøybytte, vedlikehold eller rengjøring.
• ...når operatøren fjerner seg fra maskinen.
• ... før fjerning av blokkeringer.
• ... etter å ha berørt et fremmedlegeme, for å kontrollere maskinen for skader og reparere den, før maskinen startes og brukes på nytt.
• ...for øyeblikkelig kontroll när maskinen begynner å vibrere for mye. Kontroller maskinen for skade. Skadede deler skal repareres eller byttes ut.

Batteriene må beskyttes mot fuktighet!

Ikke utsett batteriene for åpen ild!

• Ikke bruk defekte eller deformerte batterier!
• Ikke åpne batteriene!
• Kontaktene i batteriene må ikke berøres eller kortsluttes!

du vaske med rent vann og straks oppsøke lege!

- Ta batteriene ut av maskinen hvis den er defekt.

• Frakt av Litium-lon-batterier er underlagt bestemmelser for frakt av farlig gods (UN 3480 og UN 3481). Gjør deg kjent med gjeldende forskrifter ved frakt av Litium-lon-batterier. Ta eventuelt kontakt med transportforetaket du bruker. Metabo kan leverer sertifisert emballasje.
• Send bare med batteriet hvis maskinhuset er uskadet og det ikke lekker væske. Ta batteriet ut av maskinen når den sendes. Sikre kontaktene mot kortslutning (f.eks. med tape).

4.7 Symboler

ADVARSEL – Generelle farer!

Se til at ingen kan bli skadet pga. fremmedlegemer som slynges ut. Hold andre personer vekk.

Hold personer og husdyr som er i nærheten av apparatet på sikker avstand. Hold andre personer vekk.

Forsiktig! Skarpe skjærekniver. Før rengjøring eller vedlikehold: Slå av maskinen, trekk ut

sikkerhetsnøkkelen og ta ut batteriene.

Beskytt apparatet mot fuktighet. Beskyttes mot regn.

ADVARSEL! Uønsket start kan forårsake store skader. Før rengjøring eller vedlikehold: Slå av maskinen, t sikkerhetsnøkkelen og ta ut batteriene.

Bruk batterier med samme kapasitet. Bruk batterier med samme oppladningsnivå.

5. Oversikt

Se side 2 og 3.

1 Kabelholder
2 P å / a v - b r y t e r
3 Koblingsbøyle
4 Håndtak (for å skyve og styre maskinen.)
5 Gripestenger
6 G r e s s o p p s a m l e r
7 Utkastklaff bak
8 Bioklipp-plugg

9 Bærehåndtak
10 Plenkam for (klipping nær kanter)
11 Hebel (sentral skjærehøydejustering)
12 Beskyttelsesdeksel (batterier)
13 Hebel på hurtigfeste
14 Hurtigfeste
15 Skruer
16 Vingemuttere
17 Nivåvindu
18 Utkaståpning
19 Opplåsing av batterier
20 Sikkerhetsnøkkel
21 Batterier *
22 Kapasitets- og signalindikasjon *
23 Knapp for kapasitetsindikator *
24 Festeskrue for kniven
25 Underlagsskive
26 Kniv
27 Knivfeste (halvsirkelformede huller i kniven må stemme overens med halvsirklene på maskinen)
*modellavhengig

6. Ta i bruk

6.1 Sette sammen håndtaket, stille inn høyden

OBS! Ikke skad kablene når håndtaket vippes ut og inn.

Bilde A: Vippe ut gripestangen (5)

1. Vipp gripestengene (5) bakover.
2. Steng hebelen (13) på hurtigfestet (14).
   Merk: Hvis klemmestyrken ikke er stilt riktig inn:
   Apne hebelen (13). Drei hurtigspenneren (14).
   Steng hebelen (13) igjen og kontroller styrken. Gjenta hvis nødvendig.

Fig. B: Sette sammen håndtaket (4), og stille inn høyden

1. Stikk endene av stengene på håndtaket (4) inn de nedre stengene (5) som vist.
2. Still inn ønsket høyde ved å sette håndtaket (4) i en av de tre posisjonene (1..2..3..).
3. Stikk inn skruene (15) på høyre og venstre side.
   Merk: Pass på at skruene (15) (på begge sider) står i samme posisjon (1..2..3).
   Merk: Plasser vingemutteren (16) på innsiden, så de ikke blir hengende fast mens det klippes (f.eks. i grener eller hekker).
4. Skru vingemutterne (16) inn på skruene (15) og trekk godt til.
5. Fest kabelen i kabelholderne (1).

6.2 Klargjøring for oppsamling av gress, bioklipp

Samle gress / montere gressoppsamleren. Fig. C.

1. Trekk utkastklaffen (7) bak oppover og hold den fast.

2. Utkaståpningen (18) må være tom. Fjern bioklipp-pluggen (8) (trekk ut og legg bort).

3. Hold fast i håndtaket på oppsamleren (6) og hekt den inn.

4. Steng utkastklaffen (7) bak.
5. Trekk utkastklaffen (7) bak oppover og hold den fast.
6. Fjern gressoppsamleren (6).
7. Hold fast i håndtaket på pluggen (8) og sett inn utkastsjakten. (Skyv inn til anslag og trykk ned. Pass på at bioklipp-pluggen har gått i inngrep i de tilhørende utsparingene.)
8. Steng utkastklaffen (7) bak.

Bioklipp / montere bioklipp-pluggen. Fig. D.

6.3 Stille inn skjærehøyden.

Se bilde på side 2.

Sving hebelen (11) lett utover og skyv den til ønsket posisjon. La den gå i inngrep i ønsket posisjon.

Tilpass skjærehøyde til høyde på gresset som skal klippes.

Ikke klipp mer enn en tredel av høyden på gresset. Hvis gresset er høyt, forskyves hastigheten maskinen skyves med.

Merk: Best bioklipp-resultat oppnår hvis plenen bioklippes med jevne mellomrom. Det bør ikke legges igjen mer enn ca. 2 cm avklipp. (Anbefaling: pos. 2 eller pos. 3).

6.4 Batteri

Bilde E.

Før bruk må batteriet lades opp. Lad opp batteriet på nytt hvis effekten avtar.

Anvisninger om lading av batterier finner du i bruksanvisningen til Metabo-laderen.

Ved li-ion batterier med visning av kapasitet og signal (22) (avhengig av utstyr):

• Trykk på tasten (23) for å lese av ladenivået ved hjelp av LED-lampene.
• Hvis en LED-lampe lyser, er batteriet nesten tomt og må lades opp igjen.

Sette inn og ta ut batteriet

Bilde E.

OBS! Stopp maskinen og vent til motoren stopper før du tar ut eller setter inn batteriene.

Sett inn: Vipp opp beskyttelsesdekselet (12). Skyv inn begge batteriene (21) til de går i inngrep. Lukk beskyttelsesdekselet (12).

Ta ut: Vipp opp beskyttelsesdekselet (12). Trekk ut sikkerhetsnøkkelen (20). Trykk på knappen (19) som løser ut batteriet (21) og trekk det ut. Lukk beskyttelsesdekselet (12).

7. Bruk

7.1 Transport

Bæring:

Hold i bærehåntaket (9) når maskinen bæres.

Kjøring: La kniven stoppe helt när maskinen må vippes for transport eller bæres, hvis du går over

NORSKno

andre flater enn gress og når du transporterer maskinen bort fra området som skal behandles.

7.2 Start maskinen

Bilde E, F.

1. Sett inn sikkerhetsnøkkelen (20). Lukk beskyttelsesdekselet (12).
2. Trykk inn på/av-bryteren (2) og hold den inne.
3. Trekk koblingsbøylen (3) i retning mot håndtaket (4).
4. Slipp på/av-bryteren (2).

ADVARSEL! Merk: Hvis maskinen ikke starter: Trekk ut sikkerhetsnøkkelen (20) og ta tutteriene (21). Kontroller kutteverket for å kre deg om at:

7.3 Klipping og knusing

Stå oppreist bak maskinen. Hold fast i håndtaket (4) med begge hender og skyv maskinen fremover i gangfart.

7.4 Stopp maskinen

Fig. F.

1. Slipp koblingsbøylen (3) for å stoppe maskinen.

OBS! Vent til kniven har stoppet helt før du starter maskinen igjen. Ikke slå maskinen av å igjen fort.

OBS! Fjern alltid sikkerhetsnøkkelen (20) og batteriene (21) når du er ferdig med arbeidet.

7.5 Tømme gressoppsamleren

Fig. C.

Gressoppsamleren (6) er full när nivåvinduet (17) lukker seg.

Kontroller nivåvinduet (6) med jevne mellomrom og tøm gressoppsamleren i tide.

1. Stopp maskinen.
2. Trekk ut sikkerhetsnøkkelen (20).
3. Ta ut batteriene (21).
4. Trekk utkastklaffen (7) bak oppover og hold den fast.
5. Hold fast i håndtaket på oppsamleren (6) og hekt den inn.
6. Steng utkastklaffen (7) bak.
7. Tøm gressoppsamleren (6).

8. Rengjøring, oppbevaring

OBS! Trekk ut sikkerhetsnøkkelen (20) og ta ut batteriene (21). Uønsket start kan forårsake skader. Kniven må stå stille.

ADVARSEL! utilstrekkelig vedlikehold, bruk av feil type reservedeler eller at

sikkerhetskomponenter fjernes eller forandres kan forårsake alvorlige skader.

8.1 Rengjøring

- Rengjør bunnen i kutteverket etter hver bruk: Fjern gressrester, løv, smuss og andre avleiringer.

8.2 Oppbevaring

• La maskinen avkjøles og rengjør den før den settes bort.
• Forsikre deg om at maskinen ikke har løse eller skadde deler.
  Ved behov:
• Stram skruene.
• Få maskinen reparert.
• Maskinen skal oppbevares på et tört sted.
• Forsikre deg om at barn ikke kan komme i nærheten av maskinen.
• Håndtaket (4) kan legges sammen for å ta mindre plass under oppbevaring. Se fig. G. For å legge sammen håndtaket åpnes hebelen (13) på hurtigspenneren (14) og hurtigspenneren (14) dreies evt. mot klokken. Trekk endene på stengene (5) litt fra hverandre og vipp forover. Løsne vingemutterne (16) og vipp håndtaket (4) bakover.

9. Vedlikehold

OBS! Trekk ut sikkerhetsnøkkelen (20) og ta ut batteriene (21). Uønsket start kan forårsake skader. Kniven må stå stille.

OBS! Hold motoren og batteriene fri for gress, løv og fett.

OBS! Ikke bruk kraftige løsemidler eller rengjøringsmidler på kunststoffhuset eller

komponentene.

9.1 Generelt vedlikehold

• Kontroller maskinen før hver bruk med tanke på skadde, manglende eller løse deler slik som skruer, muttere, bolter og hetter.
• Trekk til alle fester og hetter på riktig måte.
• Rengjør maskinen med en tørr klut. Ikke bruk vann.
• Gjør aldri vedlikehold på skadede batterier. Alt vedlikehold av batterier skal utføres av produsenten eller en autorisert kundeservice.

9.2 Skift kniv

OBS! Trekk ut sikkerhetsnøkkelen (20) og ta ut batteriene (21). Uønsket start kan forårsake skader. Kniven må stå stille.

OBS! Bruk bare godkjente kniver. Se kapittel Tilbehør.

OBS! Bruk slitesterke beskyttelseshansker og vernebriller. Pass deg for de skarpe ladene.

Bilde H.

1. Stopp maskinen.
2. Trekk ut sikkerhetsnøkkelen (20).
3. Ta ut batteriene (21).
4. Forsikre deg om at kniven (26) har stoppet.
5. Legg maskinen på siden.

6. Bruk et stodig stykke tre (5 cm x 5 cm x 60 cm) og plasser det på en slik måte at kniven ikke kan bevege seg.

7. Skru av festeskruen (24) (mot klokken) med en skrunøkkel (SW 14). Ta av festeskruen (24) og underlagsskiven (25).

8. Ta av en slitt kniv (26).
9. Sette på ny kniv (26): Pass på at de halvsirkelformede hullene i kniven (27) stemmer overens med halvsirklene på maskinen (27).
10. Bruk et stodig stykke tre (5 cm x 5 cm x 60 cm) og plasser det på en slik måte at kniven ikke kan bevege seg.
11. Sett inn underlagsskive (25) og festeskrue (24) og stram med en skrunøkkel (SW 14) (med klokken).

9.3 Smøring

Smøring kan føre til skader under drift.

10. Problemer og feil

Håndtaket er ikke i posisjon.

- Pass på at hurtigspenneren (14) trekkes godt til (se kapittel 6.1), har håndtaket har riktig høyde og at skruene (16) står i riktig retning (se kapittel 6.1).

Batterieffekten er svak.

- Lad opp batteriene.

På/av-bryteren (2) er defekt.

- Skift på/av-bryteren.

Sikkerhetsnøkkelen (20) er ikke satt inn.

- Sett inn sikkerhetsnøkkelen.

Kniven er blokkert.

- Ta hensyn til varselhenvisningene, se kap. 8. Rengjøring.

Maskinen knuser ikke på riktig måte.

Klippehøyden er stilt inn for lavt.

- Tilpass klippehøyden.

Vått gress kleber til kutteverket.

Maskinen er tung å skyve.

sigd Gresset er for høyt eller klippehøyden er stilt inn for lavt.

- ∅k klippehøyden.

Maskinen vibrerer kraftig.

1. Stopp motoren.

2. Trekk ut sikkerhetsnøkkelen (20) og ta ut batteriene (21).

3. Se etter skader.

4. Reparer maskinen før du tar den i bruk igjen.

Klippehøyden er for lav.

- ∅k klippehøyden.

Batteriene er tomme.

- Lad opp batteriene.

Gress kleber til kutteverket eller til kniven.

- Ta ut batteriene (21) og kontroller kutteverket.

Driftstemperaturen for maskinen er for høy.

- La maskinen avkjøles.

Gresset som klippes av, samles i oppsamlingsposen.

- Tømme gressoppsamleren.

11. Tilbehør

Bruk kun originale Metabo- eller CAS- (Cordless Alliance System) batterier og tilbehør.

Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som angis i denne bruksanvisningen.

A Kniv (sigd / som reserve):
Best.nr.: 628422000
B Batterier med ulik kapasitet. Kjøp bare batterier med spenning som passer til ditt elektroverktøy.
Best.nr.: 6253670004,0 Ah (LiHD)
Best.nr.: 6253680005,5 Ah (LiHD)
Best.nr.: 6253690008,0 Ah (LiHD) osv.
Best.nr.: 625027000 4,0 Ah (Li-Ion)
Best.nr.: 625028000 5,2 Ah (Li-Ion) osv.

C Ladere: ASC 55, ASC 145, ASC 145 Duo osv.

Reparasjoner på elektriske maskiner skal kun utføres av elektriker!

Hvis du har en Metabo-maskin som trenger reparasjon, kan du ta kontakt med en representant for Metabo. Adresser finner du på www.metabo.com.

Du kan laste ned reservedelslister fra www.metabo.com.

13. Miljøvern

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasje og tilbehør.

Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU-direktiv 2012/19/EU om kasserte elektriske og elektroniske produkter og omsetting til nasjonal rett, må kassert elektroverktøy samles spesielt og bringes til miljøvennlig gjenvinning.

Før du kasserer batteriet, må det lades ut i elektroverktøyet. Sikre kontaktene mot kortslutning (f.eks. med tape).

NORSKno

14. Tekniske data

Forklaringer til opplysningene på side 4.

Vi forbeholder oss retten til å gjøre endringer som følge av teknisk utvikling.

U = spenning

B = skjærebredde

H = skjærehøyde

H_X = Antall skjærehøydetrinn

V = gressoppsamler-volum

n = tomgangshastighet

m = vkt (inkl. oppsamlingspose, bioklipp-plugg og minste batteri)

IP = bskyttelsesgrad

Måleverdier iht. EN 60335.

Tillatt omgivelsestemperatur ved bruk:

-20 °C til 50 °C (begrenset ytelse ved temperaturer under 0 °C). Tillatt omgivelsestemperatur ved lagring: 0 °C til 30 °C.

Anbefalt omgivelsestemperatur ved lading: 0 °C til 40 °C.

= Likestrøm

Angitte tekniske data kan variere (i henhold til de gjeldende standardene).

Utslippsverdier

Disse verdiene gjør det mulig å anslå emisjonen fra maskinen og å sammenlikne ulike verktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen være høyere eller lavere. Ta hensyn til arbeidspauser og perioder med mindre belastning når du vurderer. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingsverdier, f.eks. organisatoriske tiltak.

Total verdi svingning (vektorsum tre retninger) formidlet tilsvarende EN 60335:

a_h = Emisjonsverdi svingning

K_n = Usikkerhet (vibrasjon)

L_WA(G) = garanter lydeffektnivå i henhold til 2000/14/EF

Under arbeid kan lydnivået overskride 80 dB(A).

Bruk hørselsvern!

Original brugsanvisning

1. Overensstemmelseserklæring

4.5 Vedligeholdelse og opbevaring

4.6 Anvendelse og behandling af batteridrevne maskiner

12 Beskyttende afdækning (batterier)

22 Kapacitets- og signalindikator *

23 Knap til kapacitetsindikator *

ADVARSEL! Pas på ikke at beskadige kablerne under ud- og sammenklapning.

Når apparatet skal bæres:

Bæres i (9) bæregrebet.

10. Problemer og forstyrrelser

A Kniv (slåkniv / som reservedel)

Best.-nr.: 628422000

Reservedelslister kan downloades på www.metabo.com.
