GEBRUIKSAANWIJZING RM 3618 LTX BL 36 METABO

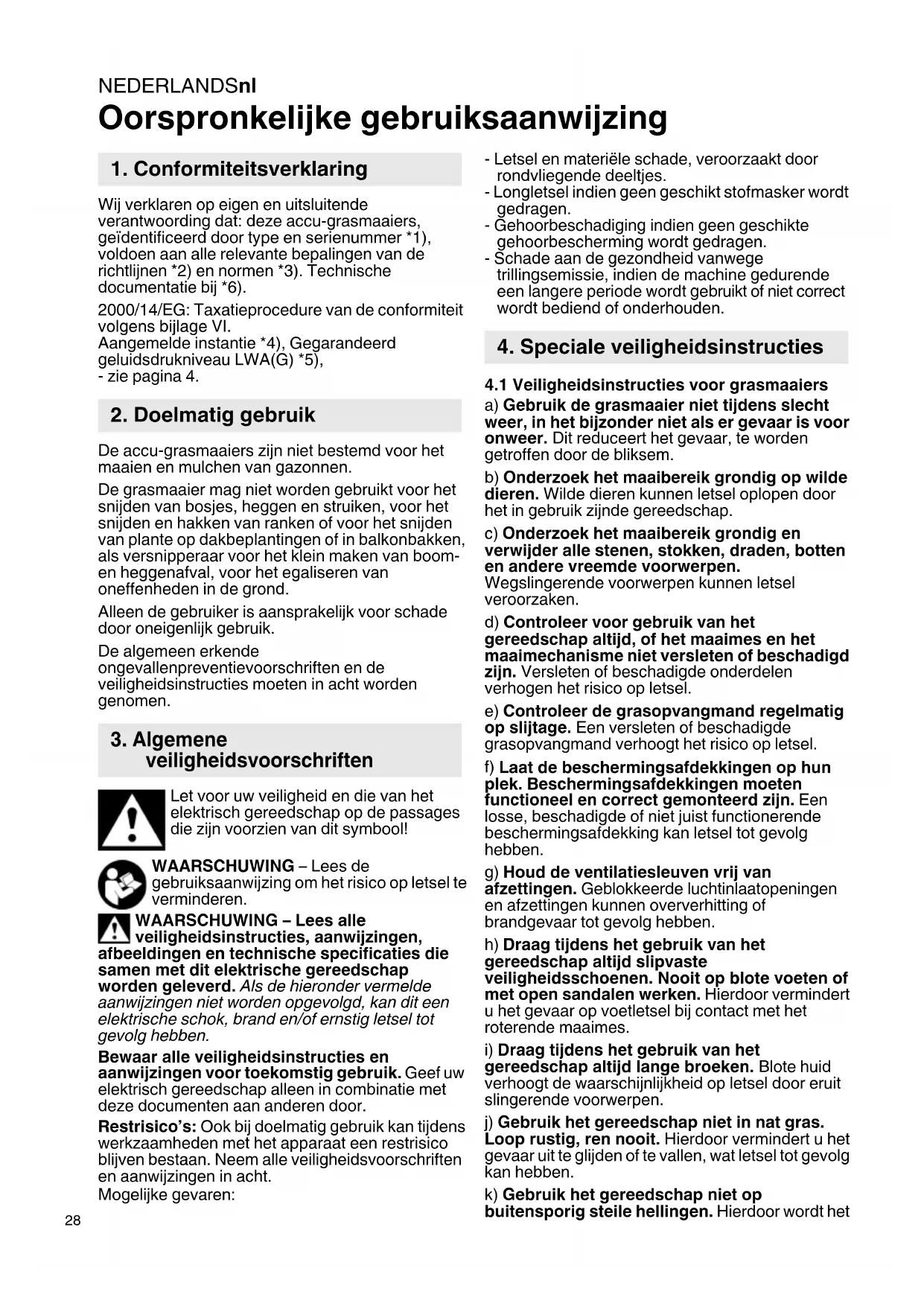

Oorspronkelijke gebruiksaanwijzing Wij verklaren op eigen en uitsluitende verantwoording dat: deze accu-grasmaaiers, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *6). 2000/14/EG: Taxatieprocedure van de conformiteit volgens bijlage VI. Aangemelde instantie *4), Gegarandeerd geluidsdrukniveau LWA(G) *5), - zie pagina 4. De accu-grasmaaiers zijn niet bestemd voor het maaien en mulchen van gazonnen. De grasmaaier mag niet worden gebruikt voor het snijden van bosjes, heggen en struiken, voor het snijden en hakken van ranken of voor het snijden van plante op dakbeplantingen of in balkonbakken, als versnipperaar voor het klein maken van boom- en heggenafval, voor het egaliseren van oneffenheden in de grond. Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik. De algemeen erkende ongevallenpreventievoorschriften en de veiligheidsinstructies moeten in acht worden genomen. Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die zijn voorzien van dit symbool! WAARSCHUWING – Lees de gebruiksaanwijzing om het risico op letsel te verminderen. WAARSCHUWING – Lees alle veiligheidsinstructies, aanwijzingen, afbeeldingen en technische specificaties die samen met dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik. Geef uw elektrisch gereedschap alleen in combinatie met deze documenten aan anderen door. Restrisico’s: Ook bij doelmatig gebruik kan tijdens werkzaamheden met het apparaat een restrisico blijven bestaan. Neem alle veiligheidsvoorschriften en aanwijzingen in acht. Mogelijke gevaren: - Letsel en materiële schade, veroorzaakt door rondvliegende deeltjes. - Longletsel indien geen geschikt stofmasker wordt gedragen. - Gehoorbeschadiging indien geen geschikte gehoorbescherming wordt gedragen. - Schade aan de gezondheid vanwege trillingsemissie, indien de machine gedurende een langere periode wordt gebruikt of niet correct wordt bediend of onderhouden.

4.1 Veiligheidsinstructies voor grasmaaiers

a) Gebruik de grasmaaier niet tijdens slecht weer, in het bijzonder niet als er gevaar is voor onweer. Dit reduceert het gevaar, te worden getroffen door de bliksem. b) Onderzoek het maaibereik grondig op wilde dieren. Wilde dieren kunnen letsel oplopen door het in gebruik zijnde gereedschap. c) Onderzoek het maaibereik grondig en verwijder alle stenen, stokken, draden, botten en andere vreemde voorwerpen. Wegslingerende voorwerpen kunnen letsel veroorzaken. d) Controleer voor gebruik van het gereedschap altijd, of het maaimes en het maaimechanisme niet versleten of beschadigd zijn. Versleten of beschadigde onderdelen verhogen het risico op letsel. e) Controleer de grasopvangmand regelmatig op slijtage. Een versleten of beschadigde grasopvangmand verhoogt het risico op letsel.

Laat de beschermingsafdekkingen op hun plek. Beschermingsafdekkingen moeten functioneel en correct gemonteerd zijn. Een losse, beschadigde of niet juist functionerende beschermingsafdekking kan letsel tot gevolg hebben. g) Houd de ventilatiesleuven vrij van afzettingen. Geblokkeerde luchtinlaatopeningen en afzettingen kunnen oververhitting of brandgevaar tot gevolg hebben. h) Draag tijdens het gebruik van het gereedschap altijd slipvaste veiligheidsschoenen. Nooit op blote voeten of met open sandalen werken. Hierdoor vermindert u het gevaar op voetletsel bij contact met het roterende maaimes.

i) Draag tijdens het gebruik van het

gereedschap altijd lange broeken. Blote huid verhoogt de waarschijnlijkheid op letsel door eruit slingerende voorwerpen. j) Gebruik het gereedschap niet in nat gras. Loop rustig, ren nooit. Hierdoor vermindert u het gevaar uit te glijden of te vallen, wat letsel tot gevolg kan hebben. k) Gebruik het gereedschap niet op buitensporig steile hellingen. Hierdoor wordt het

1. Conformiteitsverklaring

veiligheidsvoorschriften

4. Speciale veiligheidsinstructiesNEDERLANDS nl

risico vermindert de controle te verliezen, uit te glijden en te vallen, wat letsel tot gevolg kan hebben. l) Let tijdens het werken bij hellingen op een veilige stand; werk altijd dwars op de helling, nooit naar boven of naar beneden en wees buitengewoon voorzichtig als u van richting verandert tijdens het werken. Hierdoor wordt het risico vermindert de controle te verliezen, uit te glijden en te vallen, wat letsel tot gevolg kan hebben. m) Wees bijzonder voorzichtig bij het achteruit maaien of als u het gereedschap naar u toe trekt. Dit reduceert het gevaar op contact met voeten of benen. n) Raak geen messen of andere gevaarlijke onderdelen aan, die zich nog bewegen. Hierdoor vermindert u het risico op letsel door de bewegende onderdelen. o) Zorg ervoor dat alel schakelaars zijn uitgeschakeld en het accupack is verwijderd, voordat u vastzittend materiaal verwijdert of het gereedschap reinigt. Een onverwacht gebruik van het gereedschap kan ernstig letsel tot gevolg hebben.

• Lees de gebruiksaanwijzing aandachtig door. Maak u vertrouwd met de bedieningselementen en het juiste gebruik van de machine.

• Het is niet toegestaan dat kinderen, personen met beperkte fysieke, sensorische of psychische vaardigheden of een gebrek aan ervaring en/of kennis, of personen die niet op de hoogte zijn van deze instructies, deze machine gebruiken. Plaatselijke voorschriften kunnen de leeftijd van de bediener beperken.

• Kinderen dienen onder toezicht te staan om ervoor te zorgen dat zij niet met het apparaat spelen.

• Gebruik de machine niet als personen, in het bijzonder kinderen, of huisdieren in de buurt zijn.

• De gebruiker is verantwoordelijk voor letsel of materiële schade aan andere personen of diens eigendom.

• Geen veranderingen aan het apparaat uitvoeren.

• Draag tijdens het gebruik van de machine altijd stevig schoeisel en een lange broek. Gebruik de machine niet met blote voeten of open schoeisel. Draag geen loszittende kleding of kleding met los hangende koorden of bandjes.

• Controleer het toepassingsgebied van de machine grondig en verwijder alle voorwerpen die door de machine kunnen worden vastgegrepen en weggeslingerd (bijv. takken, stenen).

• Voor gebruik altijd door een visuele controle controleren of het mes, de bevestigingsschroef en de messencomponent versleten of beschadigd zijn. Versleten of beschadigde componenten moeten als set worden vervangen om een onevenwichtigheid te voorkomen. Vervang beschadigde of onleesbare opschriften.

• Draag gehoorbescherming als gedurende langere tijd met de machine gewerkt wordt. Langdurige blootstelling aan een hoger geluidsniveau kan tot beschadiging van het gehoor leiden.

• Gebruik het gereedschap alleen overdag of bij goed kunstlicht.

• Vermijd het gebruik van de machine als het gras nat is.

• Zorg tijdens het werk bij hellingen altijd voor een stabiele stand.

• Beweeg de machine alleen stapvoets.

• Werk bij hellingen altijd langs de horizontale richting, maai nooit van boven naar beneden.

• Wees buitengewoon voorzichtig bij het wisselen van de richting op hellingen.

• Werk niet op te steile hellingen.

• Wees tijdens het draaien, achteruit rijden of trekken van de machine buitengewoon voorzichtig.

• Let altijd op een stevige stand. Mocht u het evenwicht verliezen, moet u de schakelbeugel direct loslaten.

• Maai niet in de buurt van steile hellingen, sloten of bermen.

• Let op gaten, gleuven, rotsen en andere verborgen voorwerpen, waardoor u kunt vallen. Verwijder alle hindernissen zoals stenen en takken.

• Laat het mes tot stilstand komen als de machine voor het transport moet worden gekanteld, als u andere vlakken als gras wilt oversteken en als de machine naar en van het te bewerken gebied moet worden getransporteerd.

• Gebruik de machine nooit met beschadigde veiligheidsvoorzieningen of zonder veiligheidsvoorzieningen (veiligheidssleutel, uitworpklep aan de achterkant).

• Schakel de motor voorzichtig in overeenstemming met de instructies en met de voeten ver weg van het mes aan.

• Kantel de machine tijdens het inschakelen van de motor niet, behalve als de machine voor het starten gekanteld moet worden. In dit geval niet meer dan noodzakelijk kantelen en alleen het gedeelte kantelen, dat het verste weg gelegen is van de bediener.

• Start de machine niet als u voor de geopende uitworpklep aan de achterkant staat.

• Handen en voeten niet in de buurt van of onder draaiende delen plaatsen. Blijf altijd uit de buurt van de uitworpopening.

• De machine nooit met lopende motor optillen of dragen.

• Motor uitschakelen, veiligheidssleutel verwijderen. Zorg ervoor dat alle beweeglijke onderdelen tot stilstand zijn gekomen:NEDERLANDSnl

- als de machine zonder toezicht wordt achtergelaten; - voordat u blokkeringen verwijdert of verstoppingen bijv. in de uitworpopening verwijdert; - voordat u het gereedschap controleert, reinigt of werkzaamheden eraan uitvoert; - als een vreemd voorwerp werd geraakt. Controleer de machine op beschadigingen en laat reparaties uitvoeren, voordat u de machine weer in gebruik neemt.

• Als de machine buitengewoon sterk begint te trillen is een directe controle noodzakelijk: - onderzoeken op beschadigingen; - als beschadigde onderdelen vervangen of gerepareerd worden; - zorg ervoor dat alle moeren, bouten en schroeven stevig zijn vastgedraaid.

• Bij een ongeval of een storing dient u de machine direct uit te schakelen en de accupacks te verwijderen.

4.5 Onderhoud en opslag

• Alle moeren, bouten en schroeven moeten altijd stevig worden vastgedraaid om ervoor te zorgen dat de machine zich in een veilige bedrijfstoestand bevindt.

• Controleer de grasopvangmand regelmatig op slijtage of verlies van functionaliteit.

• Let bij het instellen van de machine erop dat uw vingers niet klem raken tussen beweeglijke messen en vaste componenten van het gereedschap. Wees erop attent dat de messen ook na het uitschakelen kunnen worden bewogen.

• Accupacks uit de machine nemen, wachten totdat alle beweeglijke onderdelen tot stilstand zijn gekomen en de machine is afgekoeld, voordat u instel-, ombouw, onderhouds- of reinigingswerkzaamheden uitvoert of voordat de machine wordt opgeborgen.

• Bij onderhoud van de messen moet erop worden gelet dat de messen, ondanks de verwijderde accupack, nog kunnen bewegen.

• Versleten of beschadigde onderdelen moeten omwille van de veiligheid worden vervangen. Gebruik alleen originele reserveonderdelen en - toebehoor.

4.6 Gebruik van en omgang met een met

• Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu’s wordt gebruikt.

• Gebruik alleen de daarvoor bestemde accu’s in de elektrische gereedschappen. Het gebruik van andere accu's kan tot letsel en brandgevaar leiden.

• Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.

• Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, moet u bovendien een arts raadplegen. Gelekte accuvloeistof kan tot huidirritaties of verbrandingen leiden.

• Gebruik geen beschadigde of veranderde accu. Beschadigde of veranderde accu’s kunnen onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan.

• Stel een accu niet bloot aan vuur of hoge temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C (265 °F) kan een explosie veroorzaken.

• Neem alle instructies voor het laden in acht en laad de accu of het accu-gereedschap nooit op buiten het in de gebruiksaanwijzing genoemde temperatuurbereik. Verkeer laden of laden buiten het toegestane temperatuurbereik kan de accu beschadigen en het brandgevaar verhogen.

• Voorkom dat het apparaat onbedoeld wordt ingeschakeld. Zorg ervoor dat de machine uitgeschakeld is alvorens de accu aan te sluiten, op te nemen of te dragen. Wanneer u bij het dragen van de machine uw vinger aan de schakelaar hebt of wanneer u de machine ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

• Accupacks uit het gereedschap verwijderen en wachten totdat alle bewegende onderdelen tot stilstand komen... - ...voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden. - ...als de bediener de machine zonder toezicht achter laat. - ...voor het verwijderen van blokkeringen. - ...na contact met een vreemd voorwerp, om het gereedschap op beschadigingen te controleren en om het te repareren, voordat het opnieuw wordt gestart en gebruikt. - ...voor de directe controle, als het gereedschap zeer sterk begint te vibreren. Controleer het gereedschap op beschadigingen. Beschadigde onderdelen repareren of vervangen. Accu-packs tegen vocht beschermen! Accu-packs niet aan vuur blootstellen!

• Geen defecte of vervormde accu-packs gebruiken!

• Accu-packs niet openen!

• Contacten van de accu-packs niet aanraken of kortsluiten! Uit defecte Li-ion-accu-packs kan een licht zure, brandbare vloeistof lekken!NEDERLANDS nl

Wanneer accuvloeistof eruit lekt en met de huid in aanraking komt, onmiddellijk onder stromend water afspoelen. Wanneer er accuvloeistof in uw ogen terecht komt, was deze dan uit met schoon water en zoek onmiddellijk een arts op voor behandeling!

• Bij een defect gereedschap moet u het accupack uit het gereedschap halen. Transport van Li-ion-accu-packs:

• Op de verzending van Li-ion accu-packs is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Voor het versturen van Li-ion accu-packs moet u informatie inwinnen omtrent de actueel geldende voorschriften. Vraag eventueel ook informatie op bij uw transportbedrijf. Gecertificeerde verpakking is bij Metabo verkrijgbaar.

• Verstuur accu-packs alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u de accu-pack uit de machine. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren).

WAARSCHUWING – Algemeen gevaar! De gebruiksaanwijzing lezen. Zorg tijdens het werk bij hellingen altijd voor een stabiele stand. Werk niet op te steile hellingen. Let erop dat niemand gewond raakt door weggeslingerde voorwerpen. Houd andere personen uit de buurt. Houd zich in de buurt bevindende personen en huisdieren op een veilige afstand ten opzichte van het apparaat. Houd andere personen uit de buurt. Voorzichtig! Scherpe snijmessen. Voor het reinigen of het onderhoud: machine uitschakelen, veiligheidssleutel verwijderen en de accupacks verwijderen. Bescherm het apparaat tegen vocht. Niet aan regen blootstellen. WAARSCHUWING! Ongewenst starten kan ernstig letsel veroorzaken. Voor het reinigen of het onderhoud: machine uitschakelen, veiligheidssleutel verwijderen en de accupacks verwijderen. Gebruik accupacks met dezelfde capaciteit. Gebruik accupacks die hetzelfde laadniveau hebben. Zie pag. 2, en 3. 1 Kabelhouder 2 Aan-/uit-schakelaar 3 Schakelbeugel 4 Greep (voor het duwen en sturen van het gereedschap.) 5 Greepstangen 6 Grasopvangmand 7 Uitworpklep aan de achterkant 8Mulchwig 9 Draaggreep 10 Graskammen (voor het dicht bij de rand maaien) 11 Hendel (centrale maaihoogteinstelling) 12 Beschermde afdekking (accu-packs) 13 Hendel van de snelspanner 14 Snelspanner 15 Schroeven 16 Vleugelmoeren 17 Vulniveauvenster 18 Uitworpopening 19 Ontgrendeling accupack 20 Veiligheidssleutel 21 Accupacks * 22 Capaciteits- en signaalindicatie * 23 Knop voor de indicatie van de capaciteit * 24 Bevestigingsschroef van het mes 25 Sluitring 26 Mes 27 Messenbevestiging (de halve cirkelvormige gaten in het mes moeten overeenstemmen met de halve cirkels van het gereedschap)

• afhankelijk van de uitvoering

greephoogte instellen WAARSCHUWING! Beschadig de kabel niet tijdens het uitvouwen en inklappen. Abb. A: greepstangen (5) uitvouwen

1. Greepstangen (5) naar achteren klappen.

2. De hendel (13) van de snelspanner (14)

dichtklappen. Opmerking: mocht de klemkracht niet correct zijn ingesteld: Hendel (13) openen. Snelspanner (14) draaien. Hendel (13) weer sluiten en klemkracht controleren. Indien nodig het proces herhalen. Afb. B: greep (4) monteren en greephoogte instellen

3. De stangenuiteinden van de greep (4), zoals

weergegeven, op de onderste greepstangen (5) plaatsen.

4. De gewenste greephoogte instellen door de

greep (4) in een van de drie posities (1..2..3..) uitlijnen.

5. Schroeven (15) links en rechts plaatsen.

Opmerking: let erop dat de schroeven (15) (aan weerszijden) in dezelfde positie (1..2..3..) bevinden.

Opmerking: vleugelmoeren (16) binnen monteren, zodat deze tijdens het maaien nergens blijven hangen (bijv. aan takken of heggen).

6. De vleugelmoeren (16) op de schroeven (15)

draaien en aanhalen.

7. Plaats de kabel in de kabelhouders (1).

6.2 Voorbereiden voor het verzamelen van

gras, mulchen Gras verzamelen/grasopvangmand monteren. Afb. C.

1. Uitworpklep aan de achterkant (7) naar boven

klappen en vasthouden.

2. Uitworpopening (18) moet leeg zijn. Indien nodig

de mulchwig (8) verwijderen (eruit trekken en weg leggen).

3. Grasopvangmand (6) aan zijn greep vasthouden

en de haken zoals weergegeven inhaken.

4. Uitworpklep aan de achterkant (7) sluiten.

Mulchen/mulchwig monteren. Afb. D.

1. Uitworpklep aan de achterkant (7) naar boven

klappen en vasthouden.

2. Grasopvangmand (6) verwijderen.

3. Mulchwig (8) aan zijn greep vasthouden en in de

uitworpschacht plaatsen. (Tot aan de aanslag erin schuiven en naar beneden drukken. Erop letten dat de mulchwig in de hiervoor bestemde uitsparingen is vastgeklikt.)

4. Uitworpklep aan de achterkant (7) sluiten.

6.3 Zaaghoogte instellen.

Afb. op pagina 2. Hendel (11) iets naar buiten trekken en op de gewenste positie schuiven. Op de gewenste positie laten vastklikken. De maaihoogte aanpassen aan de hand van het te maaien gras. Opmerking: voor een optimaal maairesultaat: maximaal een derde van de grashoogte maaien. Tijdens het maaien van hoog gras moet u de snelheid waarmee het gereedschap wordt geduwd, worden gereduceerd. Opmerking: voor een optimaal mulch-resultaat moet het gazon regelmatig worden gemulcht. Er mogen maximaal 2 cm gazon als mulch ontstaan. (Aanbeveling: positie 2 of positie 3).

Afb. E. Het accupack voor gebruik opladen. Laad het accupack bij vermogensverlies weer op. U vindt de instructies voor het opladen van het accupack in de gebruiksaanwijzing van de Metabo- lader. Bij Li-Ion-accu-packs met capaciteits- en signaalindicatie (22) (afhankelijk van de uitvoering): - Druk op knop (23) waarna de laadtoestand wordt aangegeven door de LED-lampen. - Wanneer een led-lampje knippert, is het accupack bijna leeg en moet weer worden opgeladen. Accupack inzetten, uitnemen Afb. E. WAARSCHUWING! Stop de machine en wacht totdat de motor stopt, voordat u het accpack verwijdert of plaatst. Plaatsen: beschermende afdekking (12) naar boven klappen. Beide accupacks (21) erin schuiven totdat ze vastklikken. De beschermende afdekking (12) sluiten. Verwijderen: beschermende afdekking (12) naar boven klappen. Veiligheidssleutel (20) verwijderen. Toets voor de accupack-ontgrendeling (19) indrukken en accupack (21) eruit trekken. De beschermende afdekking (12) sluiten.

Dragen: Aan de draaggreep (9) dragen. Rijden: Laat het mes tot stilstand komen als de machine voor het transport moet worden gekanteld of gedragen, als u andere vlakken als gras wilt oversteken en als de machine naar en van het te bewerken gebied moet worden getransporteerd.

1. Veiligheidssleutel (20) plaatsen. De

beschermende afdekking (12) sluiten.

2. Aan-/uit-schakelaar (2) drukken en ingedrukt

3. Schakelbeugel (3) in de richting van de greep (4)

4. Aan-/uit-schakelaar (2) loslaten.

WAARSCHUWING! Opmerking: indien de machine niet start: veiligheidssleutel (20) verwijderen en de accupacks (21) verwijderen. Controleer het maaimechanisme, om ervoor te zorgen dat:

• geen gras vast zit in het mes;

• het mes ongehinderd kan draaien.

7.3 Maaien en mulchen

Ga rechtop staan achter de machine. Houd de greep (4) met beide handen vast en schuif hem stapvoets naar voren.

laten stoppen. WAARSCHUWING! Wacht totdat het mes volledig tot stilstand is gekomen, voordat u de machine opnieuw start. Niet snel uit- en weer inschakelen. WAARSCHUWING! Altijd de veiligheidssleutel (20) en de accupacks (21) verwijderen, nadat u de werkzaamheden heeft beëindigd.

7. GebruikNEDERLANDS nl

Afb. C. Als het vulniveauvenster (17) sluit, is de grasopvangmand (6) vol. Controleer regelmatig het vulstandvenster en de grasopvangmand (6) tijdig leeg maken.

1. Gereedschap stoppen.

2. Veiligheidssleutel (20) verwijderen.

3. Accupacks (21) verwijderen.

4. Uitworpklep aan de achterkant (7) naar boven

klappen en vasthouden.

5. Grasopvangmand (6) aan zijn greep vasthouden

en de haken los haken.

6. Uitworpklep aan de achterkant (7) sluiten.

7. Grasopvangmand (6) leeg maken.

WAARSCHUWING! Veiligheidssleutel (20) verwijderen en de accupacks (21) verwijderen. Ongewenst starten kan ernstig letsel veroorzaken. Het mes moet stil staan. WAARSCHUWING! onvoldoende onderhoud, het gebruik van ongeschikte reserveonderdelen of het verwijderen of veranderen van veiligheidscomponenten kan ernsti gevaar en letsel tot gevolg hebben.

• De bodem van het maaimechanisme na elk gebruik reinigen: verwijder grasresten, bladeren, verontreinigingen en andere afzettingen.

• De machine voor het opbergen laten afkoelen en reinigen.

• Controleer dat de machine geen losse of beschadigde onderdelen bezit. Indien noodzakelijk: - Draai de schroeven vast. - Laat de machine repareren.

• Machine op een droge plek bewaren.

• Zorg ervoor dat kinderen niet in de buurt van de machine kunnen komen.

• Voor het ruimtebesparend opbergen kan de greep (4) worden ingeklapt. Zie afb. G. voor het inklappen van de hendel (13) de snelspanner (14) openen en indien nodig de snelspanner (14) tegen de klok in draaien. De uiteinden van de greepstangen (5) een beetje uit elkaar trekken en naar voren klappen. De vleugelmoeren (16) los maken en de greep (4) naar achteren klappen. WAARSCHUWING! Veiligheidssleutel (20) verwijderen en de accupacks (21) verwijderen. Ongewenst starten kan ernstig letsel veroorzaken. Het mes moet stil staan. WAARSCHUWING! Houd de motor en het accupack vrij van gras, bladeren of vet. VOORZICHTIG! Gebruik geen sterke oplosmiddelen of reinigingsmiddelen op de kunststof behuizing of de componenten.

9.1 Algemeen onderhoud

• Controleer de machine voor elk gebruik op beschadigde, ontbrekende of losse onderdelen zoals schroeven, moeren, bouten en doppen.

• Draai alle bevestigingen en doppen goed vast.

• Reinig de machine met een droge doek. Gebruik geen water

• Voer nooit servicewerkzaamheden aan beschadigde accu’s uit. Al het onderhoud aan accu’s dient door de fabrikant of diens gemachtigde klantenservice te worden uitgevoerd.

WAARSCHUWING! Veiligheidssleutel (20) verwijderen en de accupacks (21) verwijderen. Ongewenst starten kan ernstig letsel veroorzaken. Het mes moet stil staan. WAARSCHUWING! Gebruik uitsluitend toegestane messen. Zie het hoofdstuk Toebehoren. WAARSCHUWING! Draag duurzame veiligheidshandschoenen en een veiligheidsbril. Pas op voor de scherpe messen. Afb. H.

1. Gereedschap stoppen.

2. Veiligheidssleutel (20) verwijderen.

3. Accupacks (21) verwijderen.

4. Controleer dat het mes (26) tot stilstand is

5. Plaats de machine op de zijkant.

6. Een stabiel stuk hout (5 cm x 5 cm x 60 cm), zo

plaatsen dat de beweging van het mes wordt voorkomen.

7. Bevestigingsschroef (24) (tegen de klok in) met

een steeksleutel (SW 14) eraf draaien. Bevestigingsschroef (24) en sluitring (25) verwijderen.

8. Versleten mes (26) verwijderen.

9. Nieuw mes (26) plaatsen: let erop dat de halve

cirkelvormige gaten in het mes (27) in overeenstemming met de halve cirkels op het gereedschap (27) brengen. 10.Een stabiel stuk hout (5 cm x 5 cm x 60 cm), zo plaatsen dat de beweging van het mes wordt voorkomen. 11.Sluitring (25) en bevestigingsschroef (24) plaatsen en met een steeksleutel (SW 14) (met de klok mee) vast draaien.

Smeren is niet nodig. WAARSCHUWING! Smeer in geen geval de componenten van de wielen. Het smeren kan schade tijdens het gebruik veroorzaken.

8. Reinigen, opbergen

9. OnderhoudNEDERLANDSnl

De greep is niet in positie. De snelspanners (14) zijn niet juist aangehaald. - Let erop dat de snelspanners (14) juist zijn aangehaald (zie hoofdstuk 6.1), de greephoogte juist is ingesteld en de schroeven (16) juist zijn uitgelijnd (zie hoofdstuk 6.1). Het gereedschap start niet. Het vermogen van de accupacks is te gering. -Accupacks opladen. De aan-/uit-schakelaar (2) is defect. - Aan-/uit-schakelaar laten vervangen. De veiligheidssleutel (20) is niet geplaatst. - Veiligheidssleutel plaatsen. Het mes is geblokkeerd. - Neem de waarschuwingen in acht, zie hoofdstuk

De machine mulcht niet goed. De maaihoogte is te laag ingesteld. - Maaihoogte aanpassen. Nat gemaaid gras blijft aan het maaimechanisme plakken. - Wacht totdat het gras is gedroogd, voordat u begint met maaien. De mulchwig (8) ontbreekt. - Mulchwig plaatsen. De machine kan slechts met veel moeite worden aangeduwd. Het gras is te hoog of de maaihoogte is te laag ingesteld. - Maaihoogte verhogen. Het gereedschap trilt zeer sterk. Het mes is niet uitgelijnd of versleten. -Mes vervangen. De motoras is verbogen.

1. Zet de motor uit.

2. Veiligheidssleutel (20) verwijderen en de

accupacks (21) verwijderen.

3. Inspecteren op beschadigingen.

4. Laat de machine repareren, voordat u hem weer

in gebruik neemt. Het gereedschap stopt tijdens het maaien. De maaihoogte is te laag. - Maaihoogte verhogen. De accupacks zijn leeg. -Accupacks opladen. Het gemaaide gras plakt aan het maaimechanisme of aan het mes. - Haal de accupacks (21) eruit en controleer het maaimechanisme. De bedrijfstemperatuur van de machine is te hoog. - Machine laten afkoelen. Het gemaaide gras landt niet in de grasopvangmand. - Grasopvangmand leeg maken. Gebruik uitsluitend originele Metabo of CAS (Cordless Alliance System) accupacks en toebehoor. Gebruik alleen toebehoor dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken. A Mes (sikkelmes/als reserve): Bestelnr.: 628422000 B Accupacks met verschillende capaciteiten. Koop alleen accupacks met een spanning die aansluit bij uw elektrisch gereedschap. Bestelnr.: 625367000 4,0 Ah (LiHD) Bestelnr.: 625368000 5,5 Ah (LiHD) Bestelnr.: 625369000 8,0 Ah (LiHD) etc. Bestelnr.: 625027000 4,0 Ah (Li-Ion) Bestelnr.: 625028000 5,2 Ah (Li-Ion) etc. C Laadapparaten: ASC 55, ASC 145, ASC 145 Duo, etc. Compleet toebehorenprogramma, zie www.metabo.com of de catalogus. Reparaties aan elektrisch gereedschap mogen uitsluitend door een erkende elektricien en alleen met originele reserveonderdelen worden uitgevoerd! Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com. Lijsten met reserveonderdelen kunt u via www.metabo.com downloaden. Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte gereedschappen, verpakkingen en toebehoren. Accu-packs mogen niet bij het huisvuil worden gegooid! Lever defecte of afgedankte accu-packs in bij de Metabo-handelaar! Accu-packs niet in het water gooien. Uitsluitend voor EU-landen: geef uw elek- trisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/ EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen afgedankte elektrische gereed- schappen gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd. Ontlaad eerst het accupack in het elektrisch gereedschap alvorens het af te voeren. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren).

Toelichting op de gegevens van pagina 4. Wijzigingen in het kader van technische verbeteringen voorbehouden. U = spanning B = maaibreedte H = maaihoogte

= aantal maaihoogtestanden V = volume van de grasopvangmand n = toerental bij onbelast draaien m = gewicht (incl. grasopvangmand, mulchwig en kleinste accupacks) IP = beschermingsgraad Meetgegevens vastgesteld volgens de norm EN 60335. Toegestane omgevingstemperatuur tijdens het gebruik: -20°C tot 50°C (beperkt vermogen bij temperaturen beneden 0°C). Toegestane omgevingstemperatuur tijdens de opslag: 0 °C tot 30 °C. Toegestane omgevingstemperatuur tijdens het laden: 0°C tot 40°C. Gelijkstroom De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm). Emissiewaarden Deze waarden maken een beoordeling van de emissie van het elektrisch gereedschap en een vergelijking van de verschillende elektrische gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste geschatte waarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen. Totale trillingswaarde (vectorsom van drie richtingen) vastgesteld conform EN 60335:

= onzekerheid (trilling) Typisch A-gekwalificeerd geluidsniveau:

, K WA/WA(G) = onzekerheid

WA(G) = gegarandeerd geluidsvermogensniveau conform 2000/14/EG Tijdens het werken kan het geluidsniveau 80 dB(A) overschrijden. Draag gehoorbescherming!
