Produkttyp	Akku-Rasenmäher
Marke / Modell	Metabo RM 3618 LTX BL 46
Stromversorgung	Li-Ion Akku 36 V (Cordless Alliance System)
Akkukapazität	4,0 / 5,5 / 8,0 Ah (LiHD) oder 4,0 / 5,2 Ah (Li-Ion) je nach Option
Schnittbreite	46 cm (Schätzung anhand der Referenz)
Schnitthöhenverstellung	Zentral, mehrere Positionen (Hebel)
Betriebsarten	Sammeln, Mulchen, Heckauswurf
Fangbehälter	Inklusive, Volumen in der Anleitung nicht angegeben
Messer	Sichelmesser, austauschbar (Ref. 628435000)
Griff	Klappbar und höhenverstellbar (3 Positionen)
Sicherheitseinrichtungen	Sicherheitsschlüssel, Bedienhebel (automatischer Stopp), Schutzabdeckung der Akkus
Anzeigen	Zentrale Kapazitätsanzeige (Ladezustand der Akkus)
Wartung	Reinigung nach jedem Gebrauch, Messeraustausch, keine Schmierung erforderlich
Reparierbarkeit	Original Metabo Ersatzteile, Reparatur durch einen autorisierten Elektriker
Gewicht	In der Anleitung nicht angegeben (Schätzung ~20 kg)

Häufig gestellte Fragen - RM 3618 LTX BL 46 METABO

Wie starte ich den Rasenmäher?

Setzen Sie den Sicherheitsschlüssel (16) ein und schließen Sie die Schutzabdeckung (13). Drücken Sie den Ein-/Ausschalter (2) und halten Sie ihn gedrückt, ziehen Sie dann den Bedienhebel (3) zum Griff (4). Lassen Sie den Ein-/Ausschalter los. Die Maschine passt sich nach einigen Sekunden automatisch an die Grasshöhe an.

Was tun, wenn die Maschine nicht startet?

Überprüfen Sie, ob der Sicherheitsschlüssel (16) richtig eingesteckt ist. Wenn die Akkus entladen sind, laden Sie sie auf. Wenn der Ein-/Ausschalter defekt ist, lassen Sie ihn ersetzen. Wenn das Messer blockiert ist, entfernen Sie den Schlüssel und die Akkus und reinigen Sie das Schneidwerk.

Wie stelle ich die Schnitthöhe ein?

Drücken Sie den zentralen Einstellhebel (14) leicht nach außen und stellen Sie ihn in die gewünschte Position. Achten Sie darauf, dass er einrastet. Passen Sie die Höhe dem Gras an: Schneiden Sie nicht zu viel auf einmal für ein optimales Ergebnis.

Wie schalte ich in den Mulchmodus um?

Klappen Sie die hintere Auswurfklappe (7) nach oben, entfernen Sie den Fangbehälter (8) falls vorhanden. Setzen Sie den Mulchverschluss (10) in die Auswurföffnung ein, bis er einrastet. Schließen Sie die Klappe.

Wie reinige ich den Rasenmäher?

Entfernen Sie vor jeder Reinigung den Sicherheitsschlüssel (16) und die Akkus (18). Reinigen Sie die Unterseite des Schneidwerks nach jedem Gebrauch, um Grasreste zu entfernen. Verwenden Sie ein trockenes Tuch, kein Wasser. Verwenden Sie keine aggressiven Lösungsmittel.

Wie wechsle ich das Messer?

Stoppen Sie die Maschine, entfernen Sie den Sicherheitsschlüssel und die Akkus. Tragen Sie Schnittschutzhandschuhe. Kippen Sie die Maschine zur Seite, blockieren Sie das Messer mit einem Holzstück. Schrauben Sie die Befestigungsschraube (21) gegen den Uhrzeigersinn ab, entfernen Sie die Unterlegscheibe und das alte Messer. Setzen Sie das neue Messer ein und richten Sie die Pfeile aus, dann schrauben Sie es wieder fest.

Was tun, wenn die Maschine stark vibriert?

Ein ungewöhnliches Vibrieren deutet oft auf ein unausgewuchtetes oder abgenutztes Messer hin. Stoppen Sie die Maschine sofort, entfernen Sie den Schlüssel und die Akkus. Überprüfen Sie das Messer: Wenn es beschädigt ist, ersetzen Sie es. Wenn die Motorwelle verbogen ist, lassen Sie die Maschine reparieren.

Wie leere ich den Fangbehälter?

Stoppen Sie die Maschine, entfernen Sie den Sicherheitsschlüssel (16) und die Akkus (18). Klappen Sie die hintere Auswurfklappe (7) nach oben, hängen Sie den Fangbehälter (8) am Griff aus, schließen Sie die Klappe und leeren Sie den Behälter.

Wie klappe ich den Griff zur Aufbewahrung?

Ziehen Sie die Griffknöpfe (9) und drehen Sie sie um 90°. Klappen Sie den Griff (4) nach unten. Setzen Sie die Knöpfe in die Einrastposition an den Halterungen und drehen Sie sie um 90° zum Fixieren. Sie können die Maschine wie in der Anleitung gezeigt aufrichten.

Welche Akkutypen sind kompatibel?

Verwenden Sie ausschließlich Original Metabo- oder CAS-Akkus (Cordless Alliance System) mit einer Spannung von 36 V. Verfügbare Kapazitäten: LiHD 4,0 / 5,5 / 8,0 Ah oder Li-Ion 4,0 / 5,2 Ah. Laden Sie nur mit empfohlenen Metabo-Ladegeräten.

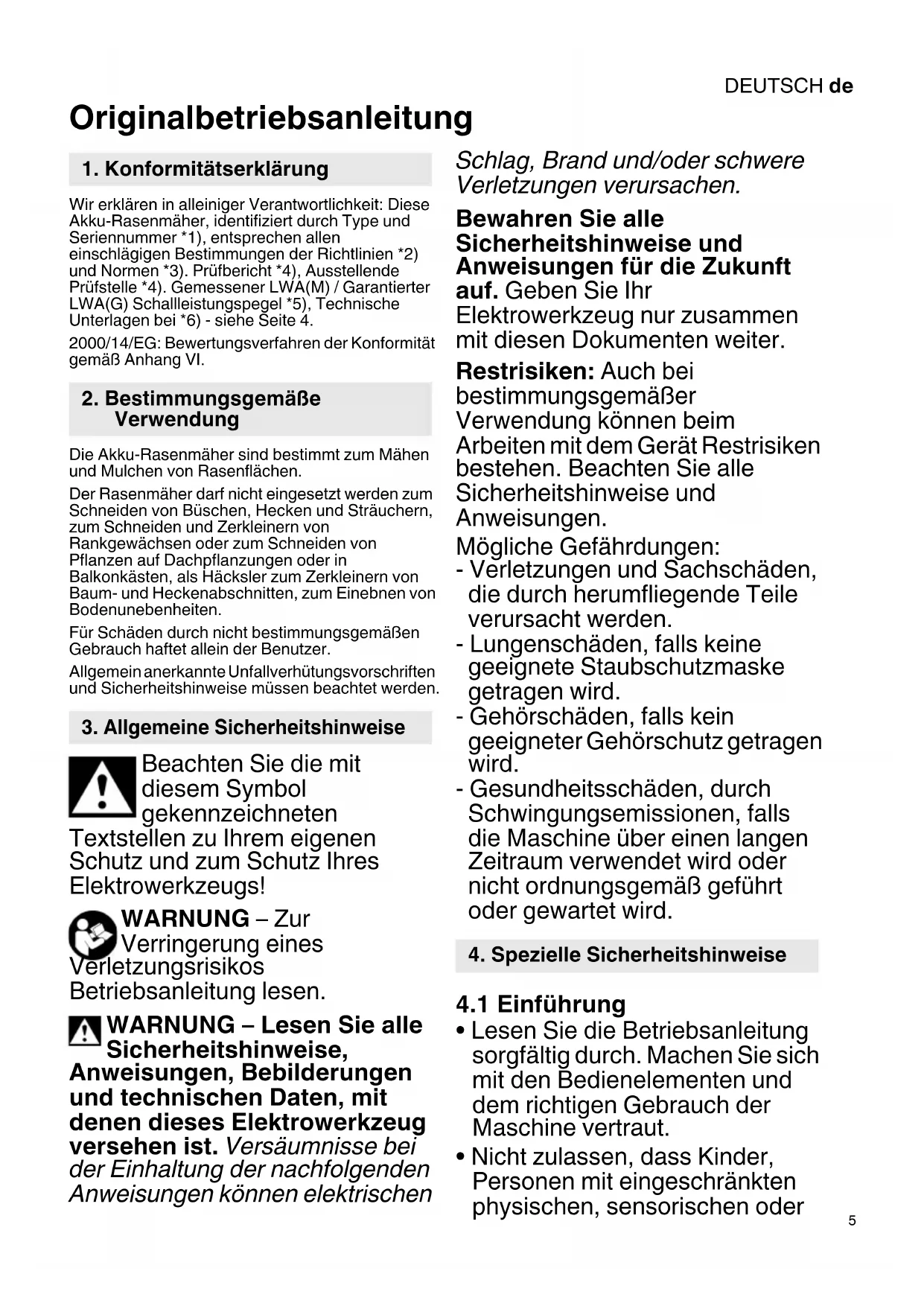

BEDIENUNGSANLEITUNG RM 3618 LTX BL 46 METABO

de Originalbetriebsanleitung 5

en Original instructions 13

fr Notice originale 20

2020-09-14, Bernd Fleischmann

Direktor Produktentstehung & Qualität (Vice President Product Engineering & Quality)

*6) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany

Originalbetriebsanleitung

1. Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit: Diese Akku-Rasenmäher, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Prüfbericht *4), Ausstellende Prüfstelle *4). Gemessener LWA(M) / Garantierter LWA(G) Schallleistungspegel *5), Technische Unterlagen bei *6) - siehe Seite 4.

2000/14/EG: Bewertungsverfahren der Konformität gemäß Anhang VI.

2. Bestimmungsgemäße Verwendung

Die Akku-Rasenmäher sind bestimmt zum Mähen und Mulchen von Rasenflächen.

Der Rasenmäher darf nicht eingesetzt werden zum Schneiden von Büschen, Hecken und Sträuchern, zum Schneiden und Zerkleinern von Rankgewächsen oder zum Schneiden von Pflanzen auf Dachpflanzungen oder in Balkonkästen, als Häcksler zum Zerkleinern von Baum- und Heckenabschnitten, zum Einebnen von Bodenunebenheiten.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekennzeichneten

Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

WARNUNG – Zur Verringerung einesetzungsrisikos ebsanleitung lesen.

WARNUNG – Lesen Sie alle Sicherheitshinweise, weisungen, Bebilderungen d technischen Daten, mit denen dieses Elektrowerkzeug

versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen

Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

Restrisiken: Auch bei bestimmungsgemäßer Verwendung können beim Arbeiten mit dem Gerät Restrisiken bestehen. Beachten Sie alle Sicherheitshinweise und Anweisungen.

Mögliche Gefährdungen:

- Verletzungen und Sachschäden, die durch herumfliegende Teile verursacht werden.

- Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.

- Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

- Gesundheitsschäden, durch Schwingungsemissionen, falls die Maschine über einen langen Zeitraum verwendet wird oder nicht ordnungsgemäß geführt oder gewartet wird.

4. Spezielle Sicherheitshinweise

4.1 Einführung

- Lesen Sie die Betriebsanleitung sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem richtigen Gebrauch der Maschine vertraut.

- Nicht zulassen, dass Kinder, Personen mit eingeschränkten physischen, sensorischen oder

DEUTSCHde

geistigen Fähigkeiten oder Mangel an Erfahrung und/oder Kenntnissen, oder Personen, die mit diesen Anweisungen nicht vertraut sind, diese Maschine benutzen. Örtliche Vorschriften können das Alter des Bedieners begrenzen.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
  • Die Maschine nicht betreiben, wenn Personen, insbesondere Kinder, oder Haustiere in der Nähe sind.
• Der Anwender ist verantwortlich für Verletzungen oder Sachschäden an anderen Personen oder deren Eigentum.
• Keine Änderungen am Gerät vornehmen.

4.2 Vorbereitung

• Tragen Sie beim Betrieb der Maschine immer festes Schuhwerk und eine lange Hose. Betreiben Sie die Maschine nicht barfuß oder mit offenen Schuhen. Tragen Sie keine lose sitzende Kleidung oder Kleidung mit herabhängenden Schnüren oder Bändern.
• Überprüfen Sie den Einsatzbereich der Maschine gründlich und entfernen Sie alle Gegenstände, die von der Maschine erfasst und weggeschleudert werden könnten (z. B. Äste, Steine).
• Vor Gebrauch immer durch Sichtkontrolle prüfen, ob das Messer, die Befestigungsschraube und die Messerbaugruppe verschlissen oder beschädigt sind. Verschlissene oder beschädigte Bauteile müssen in Sets ersetzt werden, um eine Unwucht zu vermeiden. Ersetzen Sie beschädigte oder unlesbare Beschriftungen.
• Bei Arbeiten über einen längeren Zeitraum Gehörschutz tragen. Längere Einwirkung hoher Lärmpegel kann zu Gehörschäden führen.

4.3 Betrieb

• Verwenden Sie die Maschine nur bei Tageslicht oder gutem Kunstlicht.
• Vermeiden Sie den Betrieb der Maschine bei nassem Gras.
• Sorgen Sie an Hängen stets für einen sicheren Stand.

• Führen Sie die Maschine nur im Schritttempo.

• Arbeiten Sie bei Hängen stets entlang der horizontalen Richtung, mähen Sie niemals auf- und abwärts.

• Seien Sie beim Richtungswechsel an Hängen äußerst vorsichtig.
• Arbeiten Sie nicht an zu steilen Hängen.
• Seien Sie beim Wenden, Rückwärtsfahren oder Ziehen der Maschine äußerst vorsichtig.
• Achten Sie auf einen stabilen Stand. Sollten Sie das Gleichgewicht verlieren, lassen Sie den Schaltbügel sofort los.
• Mähen Sie nicht in der Nähe von Steilhängen, Gräben oder Böschungen.
• Achten Sie auf Löcher, Furchen, Felsen und andere versteckte Objekte, die Sie zum Fallen bringen können. Entfernen Sie alle Hindernisse wie Steine und Äste.
• Lassen Sie das Messer zum Stillstand kommen, wenn die Maschine für den Transport gekippt werden muss, wenn Sie andere Flächen als Gras überqueren und wenn Sie die Maschine zu und von dem zu bearbeitenden Bereich transportieren.
• Betreiben Sie die Maschine niemals mit beschädigten Schutzvorrichtungen oder ohne Schutzvorrichtungen (Sicherheitsschlüssel, Heckauswurfklappe).
• Schalten Sie den Motor vorsichtig gemäß den Anweisungen und mit den Füßen weit entfernt vom Messer ein.
  • Die Maschine beim Einschalten des Motors nicht kippen, außer wenn die Maschine zum Starten gekippt werden muss. In diesem Fall nicht mehr als unbedingt erforderlich kippen und nur den Teil kippen, der vom Bediener am entferntesten ist.
• Starten Sie die Maschine nicht, wenn Sie vor der geöffneten Heckauswurfklappe stehen.
• Hände oder Füße nicht in die Nähe von oder unter rotierende Teile bringen. Halten Sie sich immer von der Auswurföffnung fern.
  • Die Maschine niemals bei laufendem Motor anheben oder tragen.

• Motor ausschalten, Sicherheitsschlüssel entfernen. Sicherstellen, dass alle beweglichen Teile zum Stillstand gekommen sind:

• wenn Sie die Maschine unbeaufsichtigt lassen;

• bevor Sie Blockierungen lösen oder Verstopfungen z. B. in der Auswurföffnung beseitigen;
• bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihr durchführen;
• wenn ein Fremdkörper getroffen wurde. Überprüfen Sie die Maschine auf Schäden und lassen Sie Reparaturen durchführen, bevor Sie die Maschine wieder in Betrieb nehmen.

- Wenn die Maschine beginnt ungewöhnlich stark zu vibrieren ist eine sofortige Überprüfung erforderlich:

• auf Schäden untersuchen;
• beschädigte Teile ersetzen oder reparieren;
• sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind.

- Bei einem Unfall oder einer Betriebsstörung sofort die Maschine ausschalten und die Akkupacks entnehmen.

4.4 Wartung und Aufbewahrung

• Alle Muttern, Bolzen und Schrauben müssen stets fest angezogen sein, um sicherzustellen, dass sich die Maschine in einem sicheren Betriebszustand befindet.
• Überprüfen Sie den Fangsack regelmäßig auf Verschleiß oder Verlust der Funktionsfähigkeit.
• Achten Sie beim Einstellen der Maschine darauf, dass Ihre Finger nicht zwischen beweglichen Messern und festen Teilen der Maschine eingeklemmt werden.
• Akkupacks aus der Maschine entnehmen, warten bis alle beweglichen Teile zum Stillstand gekommen sind und die Maschine abgekühlt ist, bevor irgendeine Einstellung, Umrüstung, Wartung, Reinigung vorgenommen wird oder die Maschine aufbewahrt wird.
• Bei der Wartung der Messer ist zu beachten, dass die Messer, trotz entnommenem Akkupack, noch bewegt werden können.
• Verschlissene oder beschädigte Teile aus Sicherheitsgründen ersetzen. Nur Originalersatzteile und -Zubehör benutzen.

4.5 Verwendung und Behandlung von Akkumaschinen

• Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
• Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
• Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
• Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
• Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

• Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C (265 °F) können eine Explosion hervorrufen.

• Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass die Maschine ausgeschaltet ist, bevor Sie den Akku anschließen, sie aufnehmen oder tragen. Wenn Sie beim Tragen der Maschine den Finger am Schalter haben oder die Maschine eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
• Akkupacks aus der Maschine entnehmen...
• ...bevor irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird.
• ...wenn sich der Bediener von der Maschine entfernt.
• ... vor dem Entfernen von Blockierungen.
• ...nach Berühren eines Fremdkörpers, um die Maschine auf Beschädigungen zu überprüfen.
• ...zur sofortigen Überprüfung, wenn die Maschine beginnt, übermäßig stark zu vibrieren.

Akkupacks vor Nässe schützen!

Akkupacks nicht dem Feuer aussetzen!

• Keine defekten oder deformierten Akkupacks verwenden!
• Akkupacks nicht öffnen!
• Kontakte der Akkupacks nicht berühren oder kurzschließen!

Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigkeit austreten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in

Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung!

- Bei einer defekten Maschine den Akkupack aus der Maschine nehmen.

Transport von Li-Ion-Akkupacks:

• Der Versand von Li-Ion Akkupacks unterliegt dem Gefahrgutrecht (UN 3480 und UN 3481). Klären Sie beim Versand von Li-Ion Akkupacks die aktuell gültigen Vorschriften. Informieren sie sich ggfs. bei ihrem Transportunternehmen. Zertifizierte Verpackung ist bei Metabo erhältlich.
• Versenden Sie Akkupacks nur, wenn das Gehäuse unbeschädigt ist und keine Flüssigkeit austritt. Zum Versenden den Akkupack aus der Maschine nehmen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

DEUTSCHde

4.6 Symbole

WARNUNG – Allgemeine Gefahren!

Die Betriebsanleitung lesen.

Sorgen Sie an Hängen stets für einen sicheren Stand. Arbeiten Sie nicht an zu steilen Hängen.

Achten sie darauf, dass niemand durch weggeschleuderte Fremdkörper verletzt wird. Andere Personen fernhalten.

Halten sie in der Nähe stehende Personen und Haustiere auf sicherem Abstand zum Gerät. Andere Personen fernhalten.

Vorsicht! Scharfe Schneidmesser. Vor dem Reinigen oder der Wartung: Maschine ausschalten,

Sicherheitsschlüssel abziehen und die Akkupacks entnehmen.

Schützen Sie Ihr Gerät vor Nässe. Nicht dem Regen aussetzen.

5. Überblick

Siehe Seite 2 und 3.

1 zentrale Kapazitätsanzeige (zeigt den Ladezustand der Akkupacks nach dem Starten und nach dem Stoppen mehrere Sekunden lang an)

2 Ein-/Ausschalter

3 Schaltbügel

4 Griff (Zum Schieben und Lenken der Maschine. Auch Tragegriff.)

5 Griffstangen

6 Flügelschrauben

7 Heckauswurfklappe

8 Fangsack

9 Griffknäufe

10 Mulchkeil

11 Tragegriff

12 Tragegriff

13 Schutzabdeckung (Akkupacks)

14 Hebel (zentrale Schnitthöhenverstellung)

15 Auswurföffnung

16 Sicherheitsschlüssel

17 Akkupack-Entriegelung

18 Akkupacks *

19 Kapazitäts- und Signalanzeige *

20 Taste der Kapazitätsanzeige *

21 Befestigungsschraube des Messers

22 Unterlegscheibe

23 Messer

24 Richtungspfeile (pfeilförmige Löcher im Messer müssen mit den Richtungspfeilen an der Maschine übereinstimmen)

* ausstattungsabhängig

6. Inbetriebnahme

6.1 Griff ausklappen, Griffhöhe einstellen

Abb. A. Griffstangen (5) ausklappen

1. An den Griffknäufen (9) ziehen und um 90° drehen.
2. Griffstangen (5) ausklappen.
3. Die gewünschte Griffhöhe einstellen, indem Sie die Griffknäufe (9) in einer der drei Positionen auf den Halterungen ausrichten.
4. Die Griffknäufe (9) um 90° drehen, so dass sie in den Löchern der Halterungen einrasten.

HINWEIS: Achten Sie darauf, dass sich die Griffknäufe (auf beiden Seiten) in der gleichen Position (1..2..3) befinden.

WARNUNG! Beim Aus- und Zusammenklappen die Kabel nicht

beschädigen.

Abb. B. Griff (4) ausklappen

1. Griff (4) ausklappen.
2. Die Schrauben (6) (auf beiden Seiten) festziehen.

6.2 Vorbereiten für Gras sammeln, Mulchen oder Auswerfen

Gras sammeln / Fangsack montieren. Abb. C.

1. Heckauswurfklappe (7) nach oben klappen und festhalten.
2. Auswurföffnung (15) muss leer sein. Ggf. Mulchkeil (10) entfernen (herausziehen und weglegen).
3. Fangsack (8) an seinem Griff festhalten und die Haken an der Klappenstange einhaken.
4. Heckauswurfklappe (7) schließen.

Mulchen / Mulchkeil montieren. Abb. D.

1. Heckauswurfklappe (7) nach oben klappen und festhalten.
2. Fangsack (8) entfernen.
3. Mulchkeil (10) an seinem Griff festhalten und in den Auswurfschacht einsetzen. (Bis zum Anschlag einschieben und nach unten drücken. Darauf achten, dass der Mulchkeil in den dafür vorgesehenen Aussparungen eingerastet ist.)
4. Heckauswurfklappe (7) schließen.

Gras auswerfen.

1. Heckauswurfklappe (7) nach oben klappen und festhalten.
2. Fangsack (8) entfernen.
3. Auswurföffnung (15) muss leer sein. Ggf. Mulchkeil (10) entfernen. (herausziehen und weglegen).
4. Heckauswurfklappe (7) schließen.

6.3 Schnitthöhe einstellen.

Abb. auf Seite 2.

Hebel (14) leicht nach außen ziehen und auf die gewünschte Position verschieben. Auf der gewünschten Position einrasten lassen.

Die Schnitthöhe an die Höhe des zu mähenden Grases anpassen. Für ein optimales Ergebnis beim

Grasschneiden / Mulchen: nicht zu viel Gras in einem Durchgang schneiden.

6.4 Akkupack

Vor der Benutzung den Akkupack aufladen. Laden Sie den Akkupack bei Leistungsabfall wieder auf.

Anweisungen zum Laden des Akkupacks finden Sie in der Betriebsanleitung des Metabo-Ladegerätes.

Bei Li-Ion-Akkupacks mit Kapazitäts- und Signalanzeige (19) (ausstattungsabhängig):

• Taste (20) drücken und der Ladezustand wird durch die LED-Leuchten angezeigt.
• Blinkt eine LED-Leuchte, ist der Akkupack fast leer und muss wieder aufgeladen werden.

Akkupack einsetzen, entnehmen

Abb. E.

WARNUNG! Stoppen Sie die Maschine und warten Sie, bis der Motor stoppt, bevor Sie

packs entnehmen oder einsetzen.

Einsetzen: Schutzabdeckung (13) nach oben klappen. Beide Akkupacks (18) bis zum Einrasten einschieben. Schutzabdeckung (13) schließen. Entnehmen: Schutzabdeckung (13) nach oben klappen. Sicherheitsschlüssel (16) abziehen. Taste zur Akkupack-Entriegelung (17) drücken und Akkupack (18) herausziehen. Schutzabdeckung (13) schließen.

7. Benutzung

7.1 Transportieren

Tragen:

• Mit 2 Personen: An Tragegriff (12) und (4) tragen
• Mit 1 Person: In eingeklapptem Zustand (mit leerem Fangsack) an Tragegriff (12) und (11) tragen.

Fahren: Lassen Sie das Messer zum Stillstand kommen, wenn die Maschine für den Transport gekippt oder getragen werden muss, wenn Sie andere Flächen als Gras überqueren und wenn Sie die Maschine zu und von dem zu bearbeitenden Bereich wegtransportieren.

7.2 Maschine starten

Abb. E, F.

1. Sicherheitsschlüssel (16) einstecken. Schutzabdeckung (13) schließen.
2. Ein-/Ausschalter (2) drücken und gedrückt halten.
3. Schaltbügel (3) in Richtung Griff (4) ziehen.
4. Ein-/Ausschalter (2) loslassen.

HINWEIS:

Automatische Anpassung der Motorleistung entsprechend der Grashöhe für maximale Akku-Laufzeiten: Ca. 3 Sekunden nach dem Start geht die Maschine für ca. 5 Sekunden auf volle Drehzahl und passt dann die Motorleistung nach unten an.

HINWEIS: Falls die Maschine nicht startet: Sicherheitsschlüssel (16) abziehen und die

Akkupacks (18) entnehmen. Überprüfen Sie das Mähwerk, um sicherzugehen, dass:

• sich kein Gras im Messer verfangen hat;
• sich das Messer frei drehen kann.

7.3 Mähen und Mulchen

Stehen sie aufrecht hinter der Maschine. Halten sie mit beiden Händen den Griff (4) fest und schieben Sie sie im Schrittempo nach vorne.

7.4 Maschine stoppen

Abb. F.

1. Schaltbügel (3) loslassen, um die Maschine anzuhalten.

WARNUNG! Warten Sie, bis die Messer vollständig zum Stillstand gekommen sind, vor Sie die Maschine erneut starten. Nicht soll aus- und wieder einschalten.

WARNUNG! Immer den Sicherheitsschlüssel (16) und die Akkupacks (18) entfernen, dem Sie die Arbeit beendet haben.

7.5 Fangsack entleeren

Abb. C.

Füllstand im Fangsack (8) regelmäßig kontrollieren und rechtzeitig entleeren.

1. Maschine stoppen.
2. Sicherheitsschlüssel (16) abziehen.
3. Akkupacks (18) entnehmen.
4. Heckauswurfklappe (7) nach oben klappen und festhalten.
5. Fangsack (8) an seinem Griff festhalten und die Haken von der Klappenstange aushaken.
6. Heckauswurfklappe (7) schließen.
7. Fangsack (8) entleeren.

8. Reinigen, Aufbewahren

WARNUNG! Sicherheitsschlüssel (16) abziehen und die Akkupacks (18) entnehmen.

Ungewolltes Anlaufen kann schwere Verletzungen verursachen. Das Messer muss stillstehen.

8.1 Reinigen

- Den Boden des Mähwerks nach jedem Einsatz reinigen: Entfernen Sie Grasreste, Blätter, Schmutz und andere Ablagerungen.

8.2 Aufbewahren

• Die Maschine vor dem Aufbewahren abkühlen lassen und reinigen.
- Stellen Sie sicher, dass die Maschine keine losen oder beschädigten Teile aufweist. Falls notwendig:
- Ziehen Sie die Schrauben an.
- Lassen Sie die Maschine reparieren.
- Maschine an einem trockenen Ort aufbewahren.
- Stellen Sie sicher, dass Kinder nicht in die Nähe der Maschine kommen können.

Sie können das Gerät platzsparend aufstellen: Abb. G.

DEUTSCHde

1. An den Griffknäufen (9) ziehen und um 90° drehen.
2. Griff (4) nach unten klappen.
3. Die Griffknäufe (9) in der Rast-Position auf den Halterungen ausrichten.
4. Die Griffknäufe um 90° drehen, so dass sie in den Löchern der Halterungen einrasten.
5. Maschine wie in Abb G gezeigt aufstellen.

9. Wartung

WARNUNG! Sicherheitsschlüssel (16) abziehen und die Akkupacks (18) entnehmen. Ungewolltes Anlaufen kann schwere Verletzungen verursachen. Das Messer muss stillstehen.
WARNUNG! Halten Sie Motor und Akkupack frei von Gras, Laub oder Fett.
VORSICHT! Verwenden Sie keine starken Lösungsmittel oder Reinigungsmittel auf dem Kunststoffgehäuse oder den Bauteilen.

9.1 Allgemeine Wartung

• Prüfen Sie die Maschine vor jedem Einsatz auf beschädigte, fehlende oder lose Teile wie Schrauben, Muttern, Bolzen und Kappen.
• Ziehen Sie alle Befestigungen und Kappen richtig an.
• Reinigen Sie die Maschine mit einem trockenen Tuch. Verwenden Sie kein Wasser
• Warten Sie niemals beschädigte Akkupacks. Sämtliche Wartung von Akkupacks sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

9.2 Messer wechseln

WARNUNG! Sicherheitsschlüssel (16) abziehen und die Akkupacks (18) entnehmen. Ungewolltes Anlaufen kann schwere Verletzungen verursachen. Das Messer muss stillstehen.

WARNUNG! Nur zugelassene Messer verwenden. Siehe Kapitel Zubehör. WARNUNG! Strapazierfähige Schutzhandschuhe und eine Schutzbrille

tragen. Achten Sie auf die scharfen Messer-Klingen.

Abb. H.

1. Maschine stoppen.
2. Sicherheitsschlüssel (16) abziehen.
3. Akkupacks (18) entnehmen.
4. Vergewissern Sie sich, dass das Messer (23) zum Stillstand gekommen ist.
5. Die Maschine auf die Seite legen.
6. Ein stabiles Stück Holz (5 cm x 5 cm x 60 cm), so positionieren, dass die Bewegung des Messers verhindert wird.

7. Befestigungsschraube (21) (gegen den Uhrzeigersinn) mit einem Schraubenschlüssel (SW 15) abschrauben. Befestigungsschraube (21) und Unterlegscheibe (22) abnehmen.

8. Verschlissenes Messer (23) abnehmen.

9. Neues Messer (23) aufsetzen: Achten Sie darauf, dass die pfeilförmigen Löcher im Messer

(24) mit den Richtungspfeilen der Maschine (24) übereinstimmen.

1. Ein stabiles Stück Holz (5 cm x 5 cm x 60 cm), so positionieren, dass die Bewegung des Messers verhindert wird.
2. Unterlegscheibe (22) und Befestigungsschraube (21) einsetzen und mit einem Schraubenschlüssel (SW 15) (im Uhrzeigersinn) festziehen.

9.3 Schmieren

Schmieren ist nicht erforderlich.

WARNUNG! Keinesfalls die Radbauteile schmieren. Eine Schmierung kann zu Schäden während des Betriebs führen.

10. Probleme und Störungen

Eine Leuchtdiode der zentralen Kapazitätsanzeige (1) blinkt.

Mindestens ein Akkupack ist leer.

- Akkupacks aufladen.

Alle Leuchtdioden der zentralen Kapazitätsanzeige (1) blinken.

Überlast: Das Gras ist zu hoch oder die Schnitthöhe zu niedrig eingestellt.

• Schnitthöhe anpassen.
• Maschine abkühlen lassen bis die Leuchtdioden nicht mehr blinken.

Der Griff ist nicht in Position.

Die Griffknäufe (9) sind nicht richtig eingerastet.

- Stellen Sie die Höhe des Griffs ein und achten Sie darauf, dass die Griffknäufe (9) und Schrauben (6) richtig ausgerichtet sind.

Die Maschine startet nicht.

Die Akkupack-Leistung ist schwach.
- Akkupacks aufladen.
Der Ein-/Ausschalter (2) ist defekt.
- Ein-/Ausschalter ersetzen lassen.
Der Sicherheitsschlüssel (16) ist nicht eingesteckt.
- Sicherheitsschlüssel einstecken.
Das Messer ist blockiert.
- Warnhinweise beachten, siehe Kap. 8. Reinigen.

Die Maschine mulcht nicht richtig.

Die Schnitthöhe ist zu niedrig eingestellt.
- Schnitthöhe anpassen.
Nasser Grasschnitt klebt am Mähwerk.
- Warten Sie, bis das Gras getrocknet ist, bevor Sie mähen.
Der Mulchkeil (10) fehlt.
- Mulchkeileinsetzen.

Die Maschine lässt sich nur schwer schieben.

Das Gras ist zu hoch oder die Schnitthöhe zu niedrig eingestellt.

- Schnitthöhe erhöhen.

Die Maschine vibriert sehr stark.

Das Messer ist nicht ausgewuchtet oder verschlissen.
- Messer austauschen.

Die Motorwelle ist verbogen.

1. Stellen Sie den Motor ab.
2. Sicherheitsschlüssel (16) abziehen und die Akkupacks (18) entnehmen.
3. Auf Schäden untersuchen.
4. Lassen Sie die Maschine reparieren, bevor Sie sie wieder in Betrieb nehmen.

Die Maschine stoppt während des Mähens.

Die Schnitthöhe ist zu niedrig.
- Schnitthöhe erhöhen.
Die Akkupacks sind leer.
- Akkupacks aufladen.
Der Grasschnitt klebt am Mähwerk oder am Messer.
- Nehmen Sie die Akkupacks (18) heraus und überprüfen Sie das Mähwerk.
Die Betriebstemperatur der Maschine ist zu hoch.
- Maschine abkühlen lassen.
Schnittgut wird nicht vom Fangsack aufgenommen.
- Fangsack entleeren.

11. Zubehör

Verwenden Sie nur original Metabo- oder CAS-(Cordless Alliance System) Akkupacks und Zubehör.
Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt.

A Messer (Sichelmesser / als Ersatz): Best.-Nr.: 628435000

B Akkupacks verschiedener Kapazitäten. Kaufen Sie nur Akkupacks mit der zu Ihrem Elektrowerkzeug passenden Spannung.

Best.-Nr.: 625367000 4,0 Ah (LiHD)

Best.-Nr.: 625368000 5,5 Ah (LiHD)

Best.-Nr.: 625369000 8,0 Ah (LiHD) etc.

Best.-Nr.: 625591000 4,0 Ah (Li-Ion)

Best.-Nr.: 625592000 5,2 Ah (Li-Ion) etc.

C Ladegeräte: ASC 55, ASC 145, ASC 145 Duo, etc.

Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog.

12. Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft und nur mit Original-Ersatzteilen ausgeführt werden!

Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sich bitte an Ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterladen.

13. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.

Akkupacks dürfen nicht mit dem Hausmüll entsorgt werden! Geben Sie defekte oder verbrauchte Akkupacks an den Metabo-Händler zurück!

Akkupacks nicht ins Wasser werfen.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro-

und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Vor dem Entsorgen den Akkupack im Elektrowerkzeug entladen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

14. Technische Daten

Erläuterungen zu den Angaben auf Seite 4.

Änderungen im Sinne des technischen Fortschritts vorbehalten.

U = S p a n n u n g

B = Schnittbreite

H = Schnitthöhe

H_X = Anzahl Schnitthöhenstufen

V = Fangsackvolumen

n = Leerlaufdrehzahl

m = Gewicht (inkl. Fangsack, Mulchkeil und kleinsten Akkupacks)

IP = Schutzart

Messwerte ermittelt gemäß EN 60335.

Erlaubte Umgebungstemperatur beim Betrieb: -20 °C bis 50 °C (eingeschränkte Leistung bei Temperaturen unter 0 °C). Erlaubte Umgebungstemperatur bei Lagerung: 0 °C bis 30 °C.

Empfohlene Umgebungstemperatur beim Laden: 0 °C bis 40 °C.

Gleichstrom

Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards).

Emissionswerte

Diese Werte ermöglichen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung höher oder geringer ausfallen. Berücksichtigen Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen.

Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60335:

a_h = Schwingungsemissionswert

K_n = Unsicherheit (Schwingung)

Typische A-bewertete Schallpegel:

L_pA = Schalldruckpegel

L_WA = Schallleistungspegel

K_pA, K_WA/WA(G) = Unsicherheit

DEUTSCHde

L_WA(G) = garantierter Schallleistungspegel gemäß 2000/14/EG

Beim Arbeiten kann der Geräuschpegel 80 dB(A) überschreiten.

Gehörschutz tragen!

13. Milieubescherming

14. Technische gegevens

20 Laddindikeringsknapp *

6.1 Fäll ut handtaget,

Fig. A. Fäll ut greppstängerna (5)

beregnet iht. EN 60335:
