Termék típusa	Akkumulátoros robotfűnyíró
Márka	Kärcher
Modell	RLM 4
Maximális nyírási felület	500 m²
Maximális lejtő	45% (24°)
Vágási magasság	25-55 mm (kézzel állítható)
Akkumulátor típusa	Beépített lítium-ion (a felhasználó által nem eltávolítható)
Üzemidő	Körülbelül 60 perc (feltételektől függően)
Töltési idő	Körülbelül 60 perc
Elektromos tápegység	Tápegység 100-240 V ~ 50/60 Hz
A mellékelt peremkábel hossza	100 m
Programozható belépési pontok	Akár 4
Esőérzékelő	Igen, állítható érzékenységgel és késleltetéssel
Emelés- és dőlésérzékelő	Igen, automatikusan leállítja a késeket
Lopásvédelem	PIN és PUK kód
Eco mód	Igen, csökkenti a fogyasztást és a zajt
Nyírási program	Heti programozás, szélek és másodlagos felületek nyírása
Karbantartás	Rendszeres tisztítás, vágókések cseréje
Garancia	2 év (jogszabályi feltételek szerint)

Gyakran ismételt kérdések - RLM 4 Kärcher

Hogyan kell telepíteni a peremkábelt?

A peremkábelt megszakítás nélküli hurokban kell elhelyezni az óramutató járásával megegyező irányban. Rögzítse kerti csapokkal, vagy temesse el max. 10 cm mélyen. Kerülje a kábelek keresztezését, és tartson legalább 20 cm távolságot az akadályoktól.

Mit tegyek, ha a kijelző 'Hurokjel nincs' (CN007) üzenetet mutat?

Ellenőrizze a töltőállomás LED-jeit. Ha a zöld LED villog vagy nem világít, ellenőrizze az elektromos tápellátást és a peremkábel épségét. Húzza ki és dugja vissza a tápegységet. Ha a kábel sérült, cserélje ki.

Hogyan kell elvégezni az automatikus kalibrációs menetet?

Helyezze a robotot a nyírási területen belül, legalább 1 méterrel balra és 1 méterrel a töltőállomás előtt, a peremkábel felé nézve. Nyomja meg a START gombot. A robot kétszer áthalad a kábelen a jel méréséhez, majd visszatér a töltőállomáshoz.

Mikor kell cserélni a vágókéseket?

Cserélje ki a késeket, ha elhasználódtak vagy elgörbültek. A kések 180°-kal elforgathatók az élettartam megduplázásához. Kizárólag eredeti Kärcher alkatrészeket használjon.

Hogyan kell beállítani az esőérzékelőt?

Lépjen a 'Beállítások' > 'Esőérzékelő' menübe. Be- és kikapcsolhatja az érzékelőt, beállíthatja a késleltetést (az érzékelő szárazra válása utáni várakozási idő) és az érzékenységet (alacsony, közepes, magas).

Mit jelent a CN002 (emelésérzékelő) hibakód?

Az emelésérzékelő aktiválódott, mert a robotot felemelték vagy akadályba ütközött. Távolítsa el az akadályt, és helyezze a robotot sík felületre. Az üzenetet manuálisan kell nyugtázni.

Hogyan kell programozni a nyírási időszakokat?

A 'Programok' > 'Heti program' menüben válassza ki a napokat, állítsa be a kezdő és befejező időpontokat, valamint a nyírás típusát (normál vagy szegély) és a belépési pontokat. Erősítse meg a 'Mentés' gombbal.

Az akkumulátor nem töltődik: mit tegyek?

Tisztítsa meg a töltőérintkezőket a roboton és az állomáson. Győződjön meg arról, hogy a robot megfelelően helyezkedik el az állomáson. Ellenőrizze, hogy az állomás áram alatt van-e (sárga LED világít). Ha a probléma továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

Lehetőség van másodlagos felület nyírására?

Igen, vigye a robotot manuálisan a másodlagos felületre (ugyanazzal a kábellel határolva). Kapcsolja be, lépjen a 'Beállítások' > 'Másodlagos felület nyírása' menübe, állítsa be a nyírási időt, és indítsa el.

Hogyan védjem a robotot télen?

Töltse fel teljesen az akkumulátort, tisztítsa meg a robotot, tárolja száraz, fagymentes helyen. A töltőállomást húzza ki és szintén tárolja el, vagy használja a mellékelt téli védőburkolatot a töltőkapocs védelmére.

HASZNÁLATI ÚTMUTATÓ RLM 4 Kärcher

Tel.: [phone]

Fax: [phone]

A dokumentációért felelős személy

S. Reiser

Típus

Megfelelő EU-irányelvek

1 Ehhez a kezelési útmutatóhoz 288

1.1 Jelmagyarázatok és jelzőszavak 288

2 Termékleírás 289

2.1 A szállítmány tartalma 289 2.2 Fűnyíró robot 289 2.3 A készüléken szereplő szimbólumok 290 2.4 Kezelőmező 290 2.5 Kijelző 291 2.6 Menüszerkezet 292 2.7 Töltőállomás 293 2.8 Beépített akku 293 2.9 Működés leírása 293

3 Biztonság 294

3.1 Rendeltetésszerű használat 294 3.2 Lehetséges hibás használat 294 3.3 Biztonsági és védőberendezések 294

3.3.1 PIN- és PUK-kód beírása 294 3.3.2 Érzékelők 295

3.4 Biztonsági utasítások 296

3.4.1 Kezelő 296 3.4.2 Egyéni védőfelszerelés 296 3.4.3 Személyekre és állatokra vonatkozó biztonság 296 3.4.4 A készülék biztonsága 296 3.4.5 Elektromos biztonság 297

4 Összeszerelés 297

4.1 A gép kicsomagolása 297 4.2 A vágási terület megtervezése (01) 297 4.3 Vágási területek előkészítése 298 4.4 Töltőállomás felállítása (03/a) 298 4.5 A határolóvezeték telepítése 298

4.5.1 Határolóvezetékek csatlakoztatása a töltőállomáshoz (03/b) 298 4.5.2 Határolóvezetékek lefektetése (01) 298 4.5.3 Akadályok körülhatárolása 299 4.5.4 Átjárók behatárolása (01/h) 300 4.5.5 Lejtők körülhatárolása 300 4.5.6 Vezetékrehagyások elhelyezése (07) 300 4.5.7 Tipikus hiba a vezetékek lerakásakor (02) 300

4.6 A töltőállomás csatlakoztatása az áramforráshoz (04) 300 4.7 A töltőállomás csatlakozásainak ellenőrzése (04) 300

5 Üzembe helyezés 301

5.1 Akku feltöltése (08) 301 5.2 Alapbeállítások végrehajtása 301 5.3 Vágási magasság beállítása 302 5.4 Automatikus kalibrálás végrehajtása 302

6 Kezelés 303

6.1 A készülék kézi indítása 303 6.2 Pázsitnyírás megszakítása 303 6.3 Mellékfelület nyírása (01/NF) 303

7 Beállítások 303

7.1 Beállítás behívása - Általános 303 7.2 Billentyűhangok bekapcsolása/kikapcsolása 303 7.3 Gazdaságos mód bekapcsolása/kikapcsolása 303 7.4 Esőérzékelő beállítása 304 7.5 Vágóprogram beállítása 304

7.5.1 Vágóprogram beállítása - Általános 304 7.5.2 Belépési pontok beállítása 304 7.5.3 Vágási időpontok beállítása 305

7.6 Szegélynyírás kézi indítás esetén 306 7.7 Mellékfelület nyírásának beállítása 306 7.8 Kijelző fényerejének beállítása 306 7.9 Beállításvédelem 306 7.10 Új kalibrálás 306 7.11 Gyári beállítások visszaállítása 306

8 Információk megjelenítése 306 9 Karbantartás és ápolás 307

9.1 Tisztítás 307 9.2 Rendszeres ellenőrzés 307 9.3 Vágókés cseréje 308

10 Szállítás 309 11 Tárolás 309

11.1 Pázsitnyíró robot raktározása 309 11.2 Töltőállomás raktározása 309 11.3 A határolóvezeték áttelepítése 309

12 Ártalmatlanítás 310 13 Hibaelhárítás 312

13.1 A készülék- és kezelési hibák kijavítása 312 13.2 Hibakódok és hibaelhárítás 313

14 Garancia 317 15 EU megfelelőségi nyilatkozat 317

1 EHHEZ A KEZELÉSI ÚTMUTATÓHOZ

A német változat esetében az eredeti üzemeltetési útmutatóról van szó. Minden más nyelvi változat az eredeti üzemeltetési útmutató fordítása. Üzembe helyezés előtt feltétlenül olvassa el gondosan ezt a kezelési útmutatót. Ez a zavarmentes munkavégzés és a hibamentes kezelés feltétele. Tárolja mindig úgy ezt a kezelési útmutatót, hogy bármikor beleolvashasson, ha a berendezéssel kapcsolatos információra van szüksége. Másik személynek csak ezzel a kezelési útmutatóval együtt adja tovább a készüléket. Olvassa el és tartsa be a jelen kezelési útmutató Biztonsági tudnivalóit és figyelmeztetéseit.

1.1 Jelmagyarázatok és jelzőszavak

VESZÉLY!

Olyan veszélyes helyzet jelez, amely - ha nem kerülik el - halálos vagy súlyos sérüléseket eredményez.

FIGYELMEZTETÉS!

Olyan potenciálisan veszélyes helyzet jelez, amely - ha nem kerülik el - halálos vagy súlyos sérüléseket eredményezhet.

VIGYÁZAT!

Olyan potenciálisan veszélyes helyzet jelez, amely - ha nem kerülik el - kisebb vagy közepesen súlyos sérüléseket eredményezhet.

FIGYELEM!

Olyan helyzet jelez, amely - ha nem kerülik el - anyagi károkat eredményezhet.

TUDNIVALÓ

Az érthetőséget és a használatot segítő, különleges tudnivalók.

2 TERMÉKLEÍRÁS

Ez a dokumentáció egy teljesen automatikus, akkumulátoros robot pázsitnyírót ismertet, amely a gyep felületén szabadon mozog. A vágási magasság változtatható.

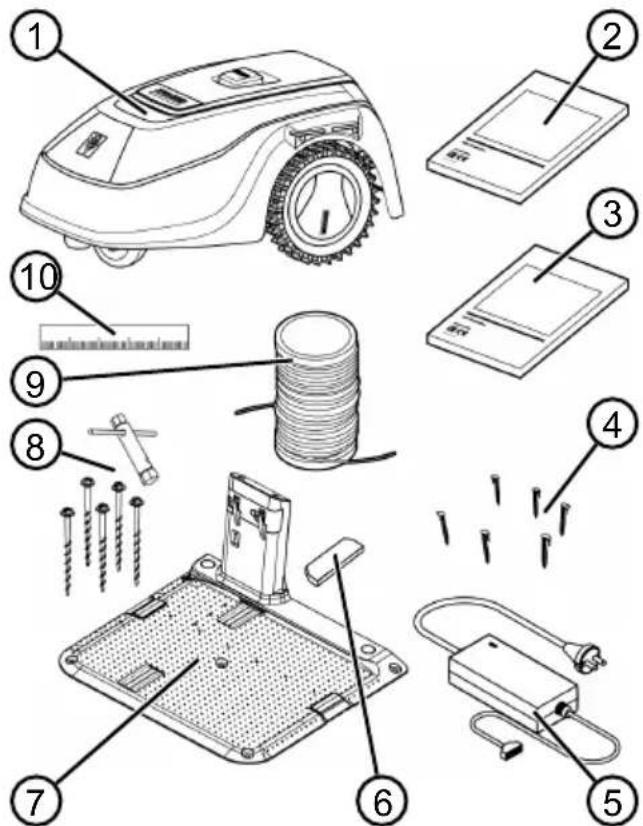

2.1 A szállítmány tartalma

A szállítmány az alább felsorolt tételeket tartalmazza. Ellenőrizze, hogy minden pozíció megvan-e:

Sz. Alkatrész

1 Pázsitnyíró robot 2 Rövid útmutató 3 Üzemeltetési útmutató 4 Fűkampó (90 db) 5 Tápegység 6 Teli fedél 7 Töltőállomás 8 Pázsitcsavarok (5 db) csavarkulccsal 9 Határolóvezetékek (100 m) 10 Kartonvonalzó

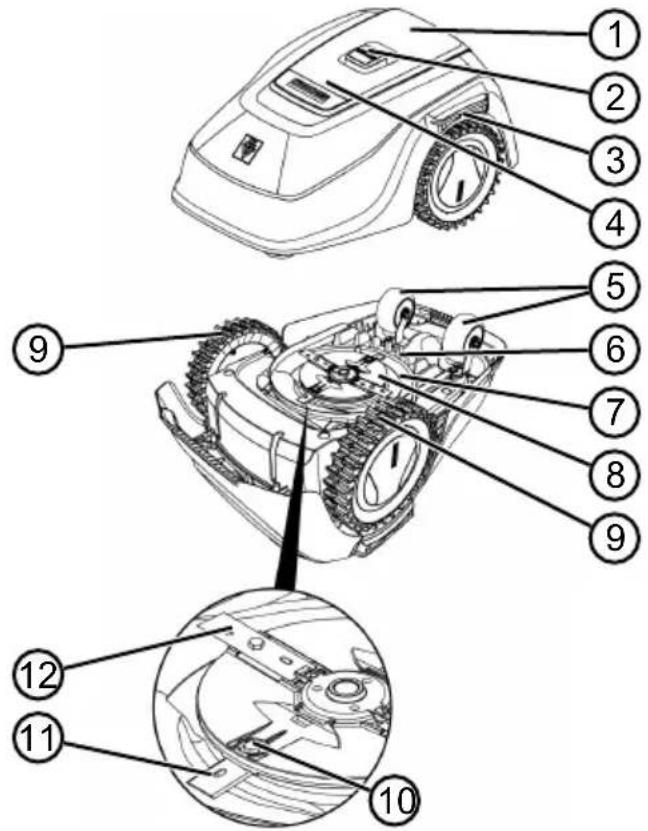

2.2 Pázsitnyíró robot

Sz. Alkatrész

1 Kezelőfelület kijelzővel (mellékelve) 2 STOP gomb (azonnal leállítja a készüléket, a vágókest pedig 2 másodpercen belül) 3 Töltőcsatlakozó 4 Magasságállító (rejtett) 5 Első kerekek (kormányozható) 6 Akkumulátorrekesz 7 Fűnyírófedél 8 Késtányér 9 Hajtókerék 10 Rögzítőcsavar 11 Terelőkések 12 Vágókés

2.3 A készüléken szereplő szimbólumok

Szimbó-lum	Jelentés
	Harmadik személyeket tartson tívol a veszélyzónától!
	A kezelésnél különösÓvatosságot tanúsítson!
	Kezeit és lábait tartsa tívol a vágó-szerkezzettól!
	Tartson biztonsági tívolságot!
	Üzembe helyezés elött olvassa el a kezelési útmatóól!
	A készülék elindításához adja meg a PIN-kódot!
	Ne utazzon a készüléken menetközben!

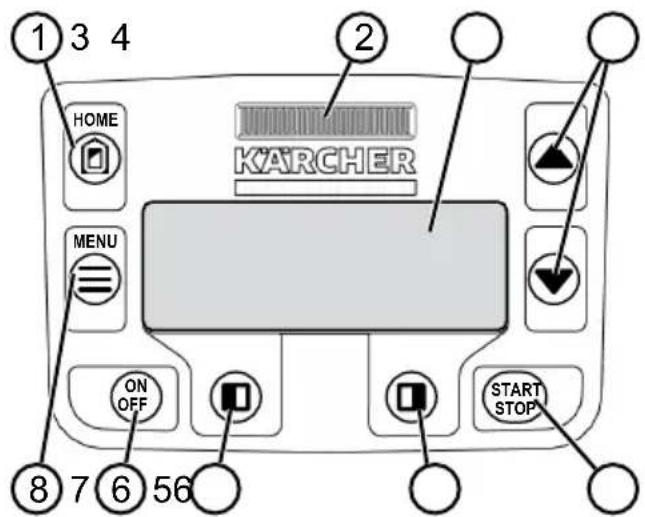

2.4 Kezelőmező

Sz. Alkatrész

1	(Home gomb): Szakitsa meg a nyírási üzemmodot, a készülék visszatér a dokkolóallomásba. A készülék más- nap a beálított vágási idöben ismét au- tomatikusan elindul.
2	Esőérzékelő: Érzékeli, hogy esik-e az eső (lásd Fejezet 7.4 "Esőérzékelő beál- lításá", oldal 304).
3	Kijelző: A készülék aktuális üzemi áll- potát, a kivalasztott menü címet, menü- pontjait, valamint a kivalasztandó funkci- ókat mutatja (lásd Fejezet 2.5 "Kijelző", oldal 291).
4	(Start STOP) yíil gombok): Menüpontok kivá- lasztása, számertékek növelése és csökkentése, beálítások valtásá.
5	(Start STOP) (Start/Stop gomb): Nyírási üzem- mod kézi indításá és leálításá, ill. a nyírási üzemmod folytatásá a lőcomb megnyomásá után azonnal.
6	(Start STOP) Funkciógombok): Annak a funk- ciónak a behívásá, amely a kijelzőn ép- pen a gombok felett látható.
7	(Start OFF) (Be/Ki gomb): A készülék be- és ki- kapcsolásá.
8	(Start OFF) (Menü gomb): Főmenü előhívásá

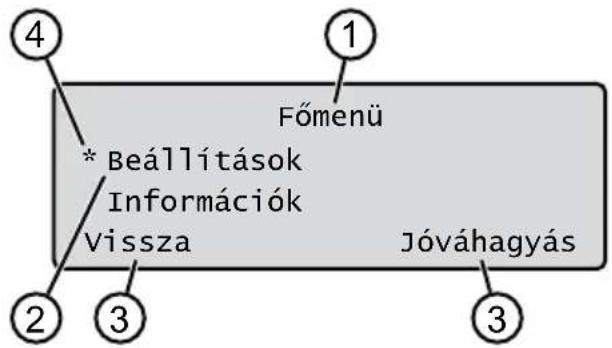

2.5 Kijelző

Sz. Kijelzés

1 A kiválasztott menü címe (itt: Főmenü) 2 Menüpontok a menüben: Mindig csak két menüpont látható (itt: Beállítások és Információk). A gombokkal további menüpontok jeleníthetők meg. 3 A kiválasztott menüponthoz tartozó funkciók (itt: Beállítások). A gombokkal további funkciók hívhatók be. 4 Csillagok a kijelzett menüpont megjelöléséhez (itt: Beállítások)

2.6 Menüszerkezet

Fómenü	Programok	Heti program lásd Fejezet 7.5 "Vágóprogram beállitása", oldal 304
		Belépési pontok lásd Fejezet 7.5.2 "Belépési pontok beállitása", oldal 304
		Programinformácio lásd Fejezet 8 "Informáciok megjelenítese", oldal 306
	Beállitá-sok	Idő lásd Fejezet 5.2 "Alapbeállitások végrehajtása", oldal 301
		Datum lásd Fejezet 5.2 "Alapbeállitások végrehajtása", oldal 301
		Nelylv lásd Fejezet 5.2 "Alapbeállitások végrehajtása", oldal 301
		PIN-kód lásd Fejezet 5.2 "Alapbeállitások végrehajtása", oldal 301
		Billentyǔhangok lásd Fejezet 7.2 "Billentyǔhangok bekapcsolása/kikapcsolása", oldal 303
		EcoMode Gazdaságos MOD bekapcsolása/kikapcsolása
		Esőérzékelő lásd Fejezet 7.4 "Esőérzékelő beállitása", oldal 304
		Esőérzékelő késl. lásd Fejezet 7.4 "Esőérzékelő beállitása", oldal 304
		Esőérzékekenység lásd Fejezet 7.4 "Esőérzékelő beállitása", oldal 304
		Szegélynyírás lásd Fejezet 7.6 "Szegélynyírás kézi indítás ese-tén", oldal 306
		Mellékfelület aktív/inaktivív lásd Fejezet 7.7 "Mellékfelület nyírsanak beállitása", oldal 306
		Kijelző kontraszt lásd Fejezet 7.8 "Kijelző fényerejenek beállitása", oldal 306
		Beállitásvédelem lásd Fejezet 7.9 "Beállitásvédelem", oldal 306
		Üj kalibrálás lásd Fejezet 7.10 "Üj kalibrálás", oldal 306
		Gyári beállitásk lásd Fejezet 7.11 "Gyári beállitásk visszaállitása", oldal 306
	Informá-ciók	Késszerviz lásd Fejezet 8 "Informáciok megjelenítese", oldal 306
		Hardver lásd Fejezet 8 "Informáciok megjelenítese", oldal 306
		Szoftver lásd Fejezet 8 "Informáciok megjelenítese", oldal 306
		Programinformácio lásd Fejezet 8 "Informáciok megjelenítese", oldal 306
		Üzemzavarok esétén lásd Fejezet 8 "Informáciok megjelenítese", oldal 306

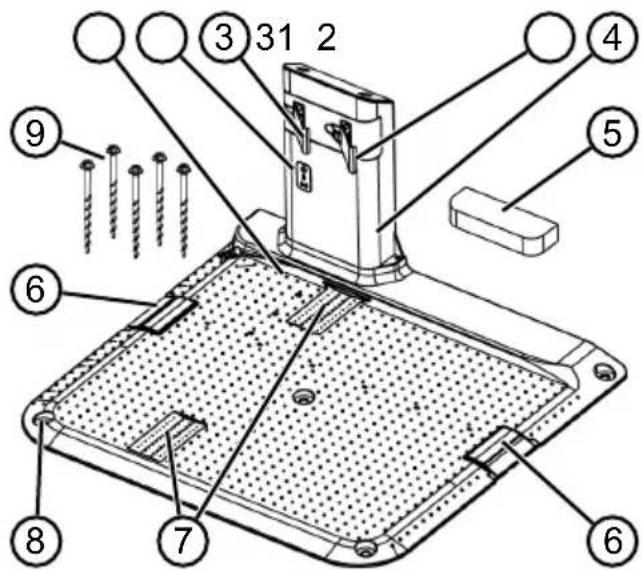

2.7 Töltőállomás

Sz. Alkatrész

1 Padlólemez 2 Állapotjelző LED-ek 3 Töltőérintkező 4 Töltőoszlop 5 Teli fedél 6 Kábelrekesz 7 Kerékvájat 8 Furat pázsitcsavarhoz (9) 9 Pázsitscavar

2.8 Beépített akku

Az akku fixen be van szerelve a készülékbe, ezért a felhasználó nem tudja kicserélni.

TUDNIVALÓ

Az akkumulátort az első használat előtt teljesen töltse fel. Az akkumulátor bármilyen töltöttségi állapotban tölthető. A töltés megszakítása nem károsítja az akkumulátort.

Az akkumulátort csak akkor lehet tölteni, ha a készülék be van kapcsolva.

A beépített akkumulátor gyárilag részlegesen fel van töltve. Normál üzemben az akkumulátor rendszeresen feltöltődik. A készülék ezért a dokkolóállomáshoz megy. A beépített felügyeleti elektronika a 100%-os töltöttségi szint elérésekor automatikusan befejezi a feltöltési folyamatot.

A töltési folyamat csak a töltőállomás töltőérintkezőjének a készülék érintkezőfelületeivel való kifogástalan érintkezése esetén működik. 45°C hőmérséklet fölött a beépített biztonsági kapcsolás megakadályozza az akkumulátor töltését. Ezáltal elkerülhető az akkumulátor tönkremenetele. Ha az akkumulátor üzemideje a teljes feltöltés ellenére jelentősen csökken, akkor az akkumulátort egy Kärcher szakkereskedővel, technikussal vagy szervizpartnerrel cseréltesse ki új, eredeti akkumulátorra. Ha az öregedés vagy a hosszú tárolás következtében az akkumulátor töltöttségi szintje a gyártó által meghatározott minimális szint alá esik, akkor azt már nem lehet újra feltölteni. Az akkumulátort és a felügyeleti elektronikát a Kärcher-kereskedővel, technikussal vagy szervizpartnerrel ellenőriztetni kell, és adott esetben ki kell cseréltetni. Az akkumulátor állapota megjelenik a kijelzőn. Az akkumulátor állapotát kb. 3 havonta ellenőrizze. Ehhez a készüléket kapcsolja be, és olvassa le az akkumulátorállapotot. Ha az akkumulátor töltöttsége már csak kb. 30% vagy kevesebb, akkor a készüléket állítsa a töltőállomásba, majd kapcsolja be az akkumulátor feltöltéséhez. Ha a töltőoszlopot a töltőállomás tároláshoz korábban levették (lásd Fejezet 11.2 "Töltőállomás raktározása", oldal 309), akkor azt előbb fordított sorrendben fel kell szerelni, és a töltőállomást ismét csatlakoztatni kell az elektromos hálózathoz. Ha a készülékbe elektrolit jut: A készüléket Kärcher szervizállomáson javíttassa meg! Ha az akkumulátort a készülékből kiszerelték: Ha a szembe vagy a kézre kifolyt elektrolit kerül, akkor a folyadékot vízzel azonnal mossa le. Haladéktalanul forduljon orvoshoz!

2.9 Működés leírása

Mozgás a gyepfelületen

A pázsitnyíró robot egy határolóvezetékkel korlátozott vágási területen belül szabadon mozog. A készülék tájékozódása érzékelőkkel történik, amelyek a határolóvezeték mágneses mezőjét érzékelik.

Ha a készülék akadályba ütközik, akkor megáll, majd egy másik irányban halad tovább. Ha a készülék nedvességet észlel, akkor automatikusan visszatér a töltőállomáshoz. Ha a készülék olyan helyzetbe kerül, amelyben a működés nem lehetséges, akkor ezt a kijelzőn egy üzenet jelzi.

Nyírási üzemmód és töltőüzemmód

A nyírási fázisok mindig a töltési fázisokkal váltakoznak. Ha nyírás közben az akkumulátor töltöttsége egy bizonyos szintre csökken (kijelző: 0%), akkor a készülék a határolóvezeték mentén visszatér a töltőállomáshoz.

Nyíráshoz előre beállított nyírási programok választhatók, amelyek tartalmazzák a felület- és a szegélynyírási funkciókat is. Ezek a fűnyíró programok módosíthatók.

A pázsitnyíró motor minden elindításkor megváltozik annak forgásiránya, aminek köszönhetően a vágókés élettartama megduplázódik.

3 BIZTONSÁG

3.1 Rendeltetésszerű használat

Ez a gép magáncélú használatra készült. Minden más felhasználás, valamint az engedély nélküli átépítés vagy hozzáépítés helytelen használatnak minősül, ami a jótállás megszűnését, valamint a megfelelőségi nyilatkozat (CE-jelölés) érvénytelenné válását eredményezi, és a gyártó a felhasználót vagy harmadik felet érő minden kár esetében mentesül a felelősség alól.

A készülék használatára vonatkozó korlátozások:

Max. felület: 500m² Max. lejtő/emelkedő: 45% (24°) Max. oldalirányú ferde helyzet: 45% (24°) Hőmérséklet:

Feltöltés: 0 - 45 °C Nyírás: 0 - 55 °C

3.2 Lehetséges hibás használat

Ez a készülék nem alkalmas nyilvános területeken, parkokban, sportlétesítményekben, valamint kertészeti és erdészeti területeken való használatra.

3.3 Biztonsági és védőberendezések

FIGYELMEZTETÉS! Sérülésveszély

A sérült és kiiktatott biztonsági és védőberendezések súlyos sérüléseket okozhatnak.

A sérült biztonsági és védőberendezéseket javíttassa meg. A biztonsági és védőberendezéseket soha ne iktassa ki.

3.3.1 PIN- és PUK-kód beírása

A készüléket csak egy PIN-kód (személyi azonosítószám) megadásával lehet elindítani. Ezzel megakadályozható, hogy illetéktelenek bekapcsolják a készüléket. A gyárilag beállított PIN-kód 0000. A PIN-kód egyénileg beállítható, lásd Fejezet 5.2 "Alapbeállítások végrehajtása", oldal 301.

Ha a PIN-kódot 3-szor egymás után hibásan adja meg, akkor a PUK-kódot (személyi feloldókód)

kell beírni. Ha ezt is hibásan adja meg, akkor a következő próbálkozásig 24 órát várni kell.

A PIN- és a PUK-kód beírása mellett lopás elleni védelem is:

A PIN- és a PUK-kódot illetéktelen személyek számára hozzáférhetetlen helyen őrizze.

3.3.2 Érzékelők

A gép több biztonsági érzékelővel rendelkezik. A kikapcsolást követően egy biztonsági érzékelő nem indul újra automatikusan. A hibaüzenet megjelenik a kijelzőn, és az üzenetet nyugtázni kell. Az érzékelőt működésbe hozó okot meg kell szüntetni.

Emelő érzékelő

Ha a készüléket működés közben a használó fogva felemeli, akkor a menethajtás kikapcsol és a vágókések megállnak.

Ütközésérzékelők az akadályfelismeréshez

A készülék olyan érzékelőkkel van felszerelve, amelyek akadályhoz éréskor gondoskodnak a haladási irány megváltoztatásáról. Amikor a fűnyíró akadálynak ütközik, a burkolat felső része enyhén elmozdul és az ütközésérzékelő működésbe lép.

Menetirány szerinti/oldalirányú dőlésszög-érzékelő

Ha menetirányban az emelkedő vagy a lejtő, ill. a felület oldalirányú dőlése eléri a 24°-ot (45%-ot), akkor a készülék megfordul, ill. a készülék menetiránya megváltozik.

Esőérzékelő

A készülék esőérzékelővel van felszerelve, amely aktív állapotban eső esetén megszakítja a nyírási folyamatot és gondoskodik arról, hogy a készülék visszatérjen a töltőállomásra.

TUDNIVALÓ

A készülék megbízhatóan működtethető más pázsitnyíró robotok közvetlen közelében.

A határolóvezetékben alkalmazott jel megfelel az EGMF (a Kerti Készülék Gyártóinak Európai Egyesülete) által az elektromágneses kibocsátásokra meghatározott szabványnak.

3.4 Biztonsági utasítások

3.4.1 Kezelő

16 évnél fiatalabbak, korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkezők vagy tapasztalatlan és ismeretekkel nem rendelkező személyek, akik az üzemeltetési útmutatót nem ismerik, a készüléket nem használhatják. Tartsák be az adott országra jellemző, a felhasználó minimális életkorára vonatkozó esetleges biztonsági utasításokat. A készüléket ne kezelje alkohol, drogok vagy gyógyszerek hatása alatt.

3.4.2 Egyéni védőfelszerelés

A sérülések elkerülése érdekében viseljen előírás szerinti ruházatot és védőfelszerelést. A személyes védőfelszerelés részei:

hosszú nadrág és erős cipő. Karbantartáskor és ápoláskor: védőkesztyű.

3.4.3 Személyekre és állatokra vonatkozó biztonság

Szabadon hozzáférhető területeken a nyírási terület körül a következő tartalmú figyelmeztetéseket kell elhelyezni:

FIGYELEM! Az automatikus pázsitnyíró működik! Ne közelítse meg a készüléket! Ügyeljen a gyerekekre!

Működés közben gondoskodjon arról, hogy gyerekek és más személyek ne legyenek a készülék közelében, ill. ne érjenek a készülékhez és ne játsszanak a készülékkel. - Tilos a készülékre ülni és a vágókésbe benyúlni! A vágóberendezéstől tartsa távol a testrészeit és a ruházatát.

3.4.4 A készülék biztonsága

Munka előtt gondoskodjon arról, hogy a készülék munkaterületén ne legyenek akadályok (pl. fadarab, üveg-, fém- és ruhadarabok, kövek, kerti bútorok, kerti eszközök vagy gyermekjátékok). Ezek a készülék vágókésében kárt okozhatnak vagy a készülék miatt megrongálódhatnak. A készüléket csak az alábbi feltételek mellett használja:

A készülék nem szennyezett. A készülék nem figyelmeztet károsodásokra vagy elhasználódásra.

Minden kezelőelem működik. A töltőállomás és a töltőegység, valamint azok elektromos vezetékei sértetlenek és működnek.

A sérült alkatrészeket mindig a gyártó eredeti pótalkatrészeivel pótolja. Javíttassa meg a készüléket, ha az megsérült. A készülék használója felelős más személyekkel vagy azok ingóságaival kapcsolatos balesetekért.

3.4.5 Elektromos biztonság

Ne működtesse a készüléket, ha a pázsitfelületen egyidejűleg egy öntözőberendezés is működik. Ne fecskendezze a készüléket vízzel. Ne nyissa ki a készüléket.

4 ÖSSZESZERELÉS

4.1 A gép kicsomagolása

1. Óvatosan nyissa ki a csomagolást.
2. Valamennyi komponenst óvatosan vegyen ki a csomagolásból, és ellenőrizze rajtuk a szállításból eredő károkat.

Tudnivaló: Szállítási sérülés esetén értesítse a garanciális feltételeknek megfelelően azonnal értesítse Karcher-szakkereskedőjét, szerelőjét vagy szervizpartnerét. 3. Ellenőrizze a szállítási terjedelmet, lásd Fejezet 2.1 "A szállítmány tartalma", oldal 289.

Arra az esetre, ha a készüléket tovább kell adni, őrizze meg az eredeti csomagolást és a hozzá tartozó papírokat. Ezek a visszaküldéshez is szükségesek.

4.2 A vágási terület megtervezése (01)

A töltőállomás helye (01/1)

A legnagyobb vágási felülethez a lehető legközelebb - Sima alapzat Közvetlen napsugárzástól és erős időjárási hatásoktól védett Csatlakozási lehetőség áramforráshoz Szabad hozzáférés a fűnyíró robothoz

A határolóvezeték lefektetése (01)

A határolóvezetékeket folyamatos vonalban, az óramutató járásával egyező irányban haladva kell lerakni.

Átjárók a nyírási területek között (01/h)

Az átjáró egy szűk hely a gyepfelületen, amely két gyepfelület összekötésére szolgál.

Főfelület és mellékfelület (01)

Fő felület (01/NF): Az a gyepfelület, ahol a töltőállomás található, és amelyet a készülék a teljes felületén automatikusan nyírni tud. Mellékfelület (01/AF): Ha egy gyepfelület, amelyet a készülék a fő felületről nem tud elérni, akkor adott esetben a készüléket kézzel kell a mellékfelületre vinni. A mellékfelületek kézi üzemmóddal munkálhatók meg.

A fő és mellékterületeket azonban ugyanúgy, a határolóvezetéket folyamatosan lerakva kell behatárolni.

A belépési pontok helyzete (01/X0 - 01/X3)

A készülék a meghatározott vágási időben a határolóvezeték mentén a meghatározott belépési pontba megy, és ott kezdi meg a nyírást.

A belépési ponttal meghatározhatja, hogy a gyepfelület mely területei kerülnek gyakrabban nyírásra.

4.3 Vágási területek előkészítése

1. Ellenőrizze, hogy a gyepfelület nagyobb-e, mint a készülék felületteljesítménye. Túl nagy gyepfelület esetén rendszertelenül nyírt gyepfelület keletkezik. Szükség esetén csökkentse a nyírási felületet.
2. A töltőállomás és a határolóvezeték szerelése, valamint a készülék üzembe helyezése előtt: A gyepfelületet egy fűnyíróval nyírja alacsonyabb vágási magasságra.
3. Szüntesse meg az akadályokat a nyírási felületen, vagy vegye körül határolóvezetékkel (lásd Fejezet 4.5.3 "Akadályok körülhatárolása", oldal 299):

Lapos akadályok, amelyek felett a készülék áthalad és közben a vágókés megsérülhet (pl. lapos kövek, átjárók a gyepfelületről a teraszra vagy utakra, fedőlemezek, szegélykövek stb.) Lyukak és kiemelkedések a gyepfelületen (pl. vakondtúrások, pocoklyukak, fenyőtobozok, lehullott gyümölcsök stb.) ■ Meredek, több mint 45%-os (24°-os) lejtők vagy emelkedők Vízfelületek (pl. kerti tavak, patakok, úszómedencék stb.) és azok elhatárolása a gyepfelülettől Cserjék és sövények, amelyek szélesebbek lehetnek

4.4 Töltőállomás felállítása (03/a)

1. A töltőállomást (01/1) a határolóvezeték tervezett helyéhez képest derékszögben kell elhelyezni a következők szerint:

A talajjal egy szintben (vízmértékkel ellenőrizze) Egyenes és sima be- és kimenet Nincs kidudorodás (a pázsitcsavarok behajtásakor a töltőoszlopot nem szabad meghajlítani vagy megdönteni) - Falra szerelés esetén: legalább 5 cm távolság

1. A töltőállomást (03/2) öt pázsitcsavarral (03/1) rögzítse a talajhoz.

4.5 A határolóvezeték telepítése

TUDNIVALÓ

Ha a készülékkel szállított határolóvezeték túl rövid, akkor Karcher-szakkereskedőjénél, szerelőjénél vagy a szerviz-partnerénél vásárolhat hosszabbítókábelt.

4.5.1 Határolóvezeték csatlakoztatása a töltőállomáshoz (03/b)

1. A határolóvezetéket (03/4) húzza ki a csomagolásból.
2. Vegye le a kábelrekesz (03/3) borítását a csatlakozásnál (03/A).
3. Távolítsa el a szigetelést a határolóvezeték (03/6) végéről és dugja be a kapocsba (03/7).
4. Zárja be a kapcsot.
5. A határolókábelt a húzási tehermentesítőn (03/5) keresztül kábelráhagyással vezesse ki a kábelrekeszből.

TUDNIVALÓ

A kábelráhagyással később is elvégezhető a kábelvezetés korrekciója.

1. Tegye fel a kábelrekesz borítását.

4.5.2 Határolóvezeték lefektetése (01)

A határolóvezetéket közvetlenül a gyepre vagy a gyepes földbe legfeljebb 10 cm mélységben lehet telepíteni. A gyepes földbe történő telepítést bízza szakemberre.

A két telepítési mód egymással kombinálható.

FIGYELEM!

A határolóvezeték károsodásának veszélye

Ha a határolóvezeték sérült vagy elszakadt, akkor a vezérlőjelek átvitele a készülékhez nem lehetséges. Ebben az esetben a határolóvezetéket meg kell javítani vagy ki kell cserélni. Határolóvezeték a Kärcher cégtől vásárolható.

A határolóvezetéket mindig közvetlenül a talajra kell lefektetni. Ha szükséges, rögzítse egy kiegészítő fűkampóval. Lefektetéskor és üzemelés közben óvja a határolóvezetéket a sérülésektől. A határolóvezeték közelében ne ásson és ne lazítsa fel a talajt.

1. A határolóvezetéket egyenletes távolságokban rögzítse fűkampókkal vagy a talaj alatt (max. 10 cm mélyen) helyezze el.
2. A határolóvezetéket az akadályok körül fektesse le: lásd Fejezet 4.5.3 "Akadályok körülhatárolása", oldal 299.
3. Alakítson ki átjárókat az egyes gyepfelületek között: lásd Fejezet 4.5.4 "Átjárók behatárolása (01/h)", oldal 300.
4. A túl nagy lejtőket vagy emelkedőket határolja körül: lásd Fejezet 4.5.5 "Lejtők körülhatárolása", oldal 300.
5. Vezetékráhagyások elhelyezése: lásd Fejezet 4.5.6 "Vezetékráhagyások elhelyezése (07)", oldal 300.
6. A határolóvezetéket a teljes lefektetés után csatlakoztassa a töltőállomás csatlakozójához (03/b): lásd Fejezet 4.5.1 "Határolóvezeték csatlakoztatása a töltőállomáshoz (03/b)", oldal 298.

4.5.3 Akadályok körülhatárolása

A munkaterület környezetétől függően a határolóvezetéket az akadályoktól különböző távolságokban kell lefektetni. A helyes távolság meghatározásához használja a csomagolásról leválasztható vonalzót.

TUDNIVALÓ

Körülhatárolások csak akkor szükségesek, ha az akadályokat a készülék ütközésérzékelői nem tudják felismerni. Kerülni kell a túl szűk, ill. a szükségtelen körülhatárolást.

A 6 cm-nél kisebb kiugrásokat le kell határolni, ellenkező esetben a készülék károsodásokat okozhat.

Távolság falaktól, kerítésektől, ágyásoktól: min. 20 cm (01)

A készülék a határolóvezeték mentén attól kifelé 20 cm-es távolságban halad. Ezért a határolóvezetéket a falaktól, kerítésektől, ágyásoktól stb. legalább 20 cm távolságban kell lefektetni.

Távolság a teraszszegélyektől és a burkolt útfelületektől (05)

Ha ezek a terasz- vagy útszegélyek magasabbak a gyepfelületnél, akkor legalább 20 cm-es távolságot kell tartani. Ha a terasz- vagy útszegélyek magassága azonos a gyepfelület magasságával, akkor a gépek pontosan a szegélyen helyezhetők el.

Akadályok távolsága a határolóvezetéktől (01)

Ha a határolóvezeték lefektetése az akadálytól távolodva, ill. az akadályhoz közeledve együtt történik, vagyis ha a távolság 0 cm, akkor a készülék oda-vissza áthalad a határolóvezeték felett. A határolókábelt ekkor ne keresztezze (02/c), hanem párhuzamosan fektesse le (01/e).

A határolóvezeték lefektetése sarkoknál (06)

Befelé hajló sarkok esetén (06/a): A határolóvezetéket átlósan fektesse le, hogy a készülék ne akadjon el a sarokban. ■ Kifelé hajló sarkok esetén akadályokkal (06/b): A határolóvezetéket szöget bezáróan fektesse le, hogy a készülék ne ütközzön neki a saroknak. Kifelé hajló sarkok esetén akadályok nélkül: A határolóvezetéket 90°-os szögben fektesse le.

4.5.4 Átjárók behatárolása (01/h)

Az átjáróban a következő távolságokat kell betartani:

Teljes szélesség: min. 60 cm. A határolóvezeték távolsága a szegélytől: 20 cm. Távolság a határolóvezetékek között: min. 30 cm.

4.5.5 Lejtők körülhatárolása

A 45%-osnál nagyobb lejtőket a határolóvezetékekkel körül kell határolni (45% = 45 cm lejtés vízszintesen mérve 1 m távolságon).

4.5.6 Vezetékráhagyások elhelyezése (07)

Annak érdekében, hogy a lenyírandó terület kialakítása után is át lehessen helyezni a töltőállomást, illetve ki lehessen bővíteni a lenyírandó területet, rendszeresen időközönként ráhagyásokat kell beiktatni a határolóvezetékbe.

A vezetékráhagyások számát saját belátása szerint határozza meg.

TUDNIVALÓ

Vezetékráhagyások esetén ne képződjenek nyitott hurkok.

1. Az aktuális fűkampó (07/1) körüli határolóvezetéket vezesse körbe, majd vissza az előző fűkampóhoz (07/3).
2. A határolóvezetéket aztán ismét vezesse el az aktuális fűkampóhoz. Hurok képződik. A vezetékeknek szorosan egymás mellett kell lenniük.
3. A hurkot adott esetben középen egy további fűkampóval (07/2) rögzítse a talajhoz.

4.5.7 Tipikus hibák a gépek lerakásakor (02)

A határolóvezeték-ráhagyásokat nem egyforma hosszú hurkokban rakták le (02/a). A határolóvezetékek a sarkok körül nem szakszerűen lettek lerakva (02/b).

A határolóvezetékek keresztezve lettek lefektetve, nem az óramutató járásával egyező irányban haladva (02/c). A határolóvezeték lerakása pontatlanul történt, így a gyepfelület szegélyrésze nem nyírható le (02/d). A határolóvezeték ágai egy, a gyepfelületen található akadály körül történő lerakásakor nem közvetlenül egymás mellé lettek lefektetve (02/e). A belépési pont a töltőállomástól túl távol lett kialakítva (02/f). A határolóvezeték lefektetése a gyepfelület szegélyén kívül történt (02/g). A határolóvezeték lefektetése közben az átjárókra vonatkozó 30 cm-es minimális távolságot nem tartották be (02/h). A határolóvezetéket túl közel, vagyis 20 cm-nél kisebb távolságra fektették le olyan akadályoktól, amelyek felett a készülék áthaladhat (02/i).

4.6 A töltőállomás csatlakoztatása az áramforráshoz (04)

1. A tápegységet (04/4) száraz és a közvetlen napsugárzástól védett helyen, a töltőállomástól (04/1) megfelelő távolságban helyezze el.
2. A tápegység kisfeszültségű vezetékét (04/5) és a töltőállomás (04/6) kábelét kösse össze egymással.
3. A tápegység (04/2) hálózati csatlakozóját dugja be egy aljzatba (04/3).

TUDNIVALÓ

A tápegységet ajánlott egy olyan FI-reléhez csatlakoztatni, amelynek névleges áramerőssége < 30 mA az elektromos hálózatnál.

4.7 A töltőállomás csatlakozásainak ellenőrzése (04)

1. Ellenőrizze, hogy a töltőoszlop (09/1) elülső oldalán mindkét LED világít-e. Ha nem:

Húzza ki a hálózati csatlakozót. Ellenőrizze az áramellátás és a határolóvezetékek összes dugaszcsatlakozójának megfelelő helyzetét vagy korrózióit.

A LED-ek állapotjelzése

LED-ek Üzemi állapotok

Zöld

Világít, ha a határolóvezetékek lefektetése megfelelő és a hurok sértetlen. Villog, ha a határolóvezetékek hurok része nincs rendben.

Sárga

Világít, ha az áramellátás sértetlen.

5 ÜZEMBE HELYEZÉS

Ez a fejezet azokat a kezeléseket és beállításokat ismerteti, amelyek a készülék első üzembe helyezéséhez szükségesek. Az összes további beállításhoz lásd Fejezet 7 "Beállítások", oldal 303.

5.1 Akku feltöltése (08)

A beépített akkumulátor gyárilag részlegesen fel van töltve. Normál üzemben a készülék akkumulátora rendszeresen automatikusan feltöltődik.

TUDNIVALÓ

Az akkumulátort az első használat előtt teljesen töltse fel. Az akkumulátor bármilyen töltöttségi állapotban tölthető. A töltés megszakítása nem károsítja az akkumulátort.

Az akkumulátort csak akkor lehet tölteni, ha a készülék be van kapcsolva.

1. A készüléknek (08/1) úgy kell a töltőállomásban (08/3) állnia, hogy a készülék érintkezőfelületei hozzáérjenek a töltőállomás töltőérintkezőihez. 2. Az ON gombbal kapcsolja be a készüléket. OFF
2. A készülék kijelzőjén ez látható: Akkumulátor töltődik. Ha nem: lásd Fejezet 13 "Hibaelhárítás", oldal 312.

5.2 Alapbeállítások végrehajtása

1. Nyissa ki a takarófedelet. 2. Az ON gombbal kapcsolja be a készüléket. Megjelenik a firmware, a kódszám és a típus.
2. A nyelvválasztásra szolgáló menüben a vagy gombbal válassza ki a nyelvet, majd a gombbal hagyja jóvá.
3. A Bejelentkezés > PIN-kód megadása menüben adja meg az előre beállított 0000 PIN-kódot. Ehhez a nagy gombbal válassza ki a 0 karaktert, majd a gombbal hagyja jóvá. A PIN megadása után a hozzáférés engedélyezve van.

5. A PIN-kód megváltoztatása menüben:

A Adja meg az új PIN-kódot mezőben adjon meg egy új, tetszőleges négyjegyű PIN-kódot. Ehhez a nagy gombbal válasszon ki egy karaktert, majd a gombbal hagyja jóvá. A Ismételje meg az új PIN-kódot mezőben adja meg újra az új PIN-kódot. Ha a két beírt kód azonos, a következő látható: A PIN-kód módosítása sikerült.

1. A Adja meg a dátumot menüben állítsa be az aktuális dátumot (formá-

tum: NN. HH. 20EE). Ehhez a nagy gombbal válasszon ki egy karaktert, majd a gombbal hagyja jóvá.

1. A Idő megadása > 24-órás formátum menüben állítsa be az aktuális időt (formá

tum: ÓÓ: PP). Ehhez a nagy gombbal válasszon ki egy karaktert, majd a gombbal hagyja jóvá.

Az alapbeállítások megtörténtek. Megjelenik az Nincs kalibrálva Nyomja meg az Indítás gombot állapot.

5.3 Vágási magasság beállítása

A vágási magasság 25-55 mm között kézzel, fokozatmentesen állítható.

TUDNIVALÓ

A kalibrálási mozgáshoz (lásd Fejezet 5.4 "Automatikus kalibrálás végrehajtása", oldal 302) és a belépési pontok betanításához (lásd Fejezet 7.5.2 "Belépési pontok beállítása", oldal 304) ajánlott vágási magasság 55 mm.

1. Nyissa ki a borítást (10/1).
2. Állítsa be a vágási magasságot (az aktuális vágási magasság a figyelőablakban (10/3) látható):

Vágási magasság (azaz a pázsitmagasság) növelése: A forgatható gombot (10/2) fordítsa el az óra járásával egyező irányban (10/+). Vágási magasság (azaz a pázsitmagasság) csökkentése: A forgatható gombot (10/2) fordítsa el az óra járásával ellentétes irányban (10/–).

1. Csukja be a fedelet.

5.4 Automatikus kalibrálás végrehajtása

Állítsa a készüléket a kiindulási helyzetbe (09)

1. Állítsa a készüléket a gyepfelületen a kiindulási pozícióba:

a töltőállomástól legalább 1 m-re balra és 1 m-rel előtte, az elülső oldalával a határolóvezeték felé

A kalibrálás elindítása

1. Ellenőrizze, hogy a készülék várható mozgástartományában nincsenek-e akadályok. A készüléknek képesnek kell lennie arra, hogy mindkét első kerekével áthaladjon a határolóvezetéken. Szükség esetén az akadályokat szüntesse meg.
2. A START gombbal indítsa el a készüléket. A kijelzőn a következő látható:

■ ! Figyelmeztetés! Indul a gép Kalibrálás, [1] fázis

Kalibrálás közben

A határolóvezetékben a jelerősség meghatározásához a készülék először kétszer áthalad a határolóvezeték felett, majd ezt követően visszatér a töltőállomáshoz és ott marad.

A kijelzőn megjelenik a következő üzenet: Kalibrálás befejeződött. Az akkumulátor töltődik.

TUDNIVALÓ

A készüléknek a töltőállomásba érve meg kell állnia. Ha a készülék a töltőállomásba való behaladáskor nem kerül érintkezésbe, továbbhalad a határolóvezetéknél. Ha a készülék a töltőállomáson áthalad, akkor a kalibrálási folyamat sikertelen volt. Ebben az esetben a töltőállomást még jobban be kell igazítani, majd a kalibrálást meg kell ismételni.

Kalibrálás után

Megjelenik az előre beállított aktuális vágási időtartam.

Az összes további beállításhoz lásd a 7. fejezetet "Beállítások", 303. oldal.

TUDNIVALÓ

A tiszta fűnyírási üzemmód elérése érdekében azt ajánljuk, hogy tegye lehetővé a készülék számára a hurok hosszának megmérését. Ez a belépési pontok meghatározására szolgáló betanítási mozgással történik (lásd a 7.5.2 fejezetet "Belépési pontok beállítása", 304. oldal).

6 KEZELÉS

6.1 A készülék kézi indítása

1. A ON gombbal kapcsolja be a készüléket. Nem terv szerinti szegélynyírás esetén: lásd a 7.6 fejezetet "Szegélynyírás kézi indítás esetén", 306. oldal. 2. A gombbal indítsa el kézzel a készüléket.

6.2 Pázsitnyírás megszakítása

• Nyomja meg a gombot a készüléken. A készülék automatikusan a töltőállomásba megy. Az aktuális napi nyírási terv törlődik, és másnap az előre beállított időpontban indul újra.
• Nyomja meg a START gombot a készüléken. A pázsitnyírás egy fél órára megszakad.
• Nyomja meg a ON gombot a készüléken. A készülék kikapcsol.

TUDNIVALÓ

Vészhelyzet esetén a készüléket a STOP gombbal (08/2) lehet leállítani.

6.3 Mellékfelület nyírása (01/NF)

1. A készüléket emelje fel, majd kézzel helyezze el a mellékfelületen. 2. A ON gombbal kapcsolja be a készüléket. 3. A gombbal hívja be a főmenüt.
2. vay * Bullitasok
3. vasy * Mlekfelulet nyirasa 6.A a gombal valassza ki anyirasi idot.
4. A gombbal inditsa el kezzel a keszülé-ket.

A beallitastol fuggoen: A keszulek a beallitott idopontban nyirast vegez, majd pedig kikapcsol vagy addig folytatja a nyirast, amig az akkumulatora le nem merul.

A mellekfelet nyirasa utan a keszuleket kezzel vigye vissza a toltoallomasba.

7 BEÁLLITÁSOK

7.1 Beállítás behívasa – Általános

1.A nbbal hivja be a fomenut. Tudnivalo: A menupont elotti csillag * azt jelzi, hogy a menu eppen ki van valasztva. 2. vAsy * Bollitasok 3. A a gotbal valassza ki a kivant menupontot, majd a ombbal hagyja jová. 4. Adja meg a beallitasokat. Tudnivalo: A menupontok ismertete se a kovetkez szakaszokban tortenik. 5.A gembbal terjen vissza a fomenuhoz.

TUDNIVALO

További menüpontok: lásd Fejezet 5.2 "Alapbeállitások vegrehajtasa", oldal 301.

7.2 Billentyuhangokbekapcsolasa/ kikapcsolasa

1. v@y * B lentyuhangok 0
2. Billentyuhangokbekapcsolasa/kikapcsolasa:

Vagy k'tivalas: Kapcsolja be a billentyuhangokat. Vagyikapcs. : Kapcsolja ki a billentyuhangokat.

7.3 Gazdasagos mod bekapcsolasa/ kikapcsolasa

Gazdaságos üzemmódban a készülék energiahatékony üzemmódra vált. Ezáltal csökken az energiafelhasználás és a zajkibocsátás.

TUDNIVALÓ

Magas és sűrű fű esetén, valamint tömör pázsithenger esetén nem ajánlott, ill. nem lehetséges.

1. vay * Mode
2. Gazdaságos mód bekapcsolása/kikapcsolása:

Aktiválás: Kapcsolja be a gazdaságos módot. Kikapcsolás: Kapcsolja ki a gazdaságos módot.

7.4 Esőérzékelő beállítása

TUDNIVALÓ

Száraz pázsit nyírása esetén csökken a szennyeződés mértéke.

Az esőérzékelő bekapcsolásával és egy késleltetési idő beállításával megakadályozható, hogy a készülék akkor is nyírjon, ha a pázsit nyirkos.

Ha az esőérzékelő be van kapcsolva, akkor a készülék kezdődő eső esetén visszatér a töltőállomásba. Ott addig tartózkodik, amíg az esőérzékelő meg nem szárad. Ezután megvárja a beállított késleltetési idő leteltét, mielőtt folytatja a pázsitnyírást. Az esőérzékelő érzékenysége beállítható.

1. vasy * Esőérzékelő
2. Esőérzékelő bekapcsolása/kikapcsolása:

Vagy kiválasztás: Kapcsolja be az esőérzékelőt. Vagy Kapcs.: Kapcsolja ki az esőérzékelőt.

1. Az esőérzékelő késleltetésének beállítása:

Vagy Esőérzékelő 1. xx óra xx perc A gombbal válassza ki, majd a gombbal erősítse meg a késleltetés kívánt értékét.

1. Az esőérzékelő érzékenységének beállítása:

Vagy Esőérzékenység A gombbal állítsa be, majd a gombbal erősítse meg az érzékenység kívánt értékét.

7.5 Vágóprogram beállítása

7.5.1 Vágóprogram beállítása - Általános

1. A gombbal hívja be a főmenüt. 2. Válassza a Programok menüpontot. 3. A gombbal válassza ki a menüpontot, majd a gombbal hagyja jóvá. 4. Adja meg a beállításokat. Tudnivaló: A menüpontok ismertetése a következő szakaszokban történik.

7.5.2 Belépési pontok beállítása

Belépési pontok lekérdezése

1. Állítsa a készüléket a töltőállomásba. 2. A ON gombbal kapcsolja be a készüléket. 3. A gombbal hívja be a főmenüt.
2. Válassza a Programok menüpontot.
3. Válassza a Belépési pontok menüpontot.
4. Vagy * dokpontok betanítása
5. Vagy * Kvdokpontok betanításának indítása

Vagy indítás. A készülék a határolóvonalak mentén halad, vagy ha a készülék elérte a kívánt kezdőpontot. A belépési pont mentesítésre kerül.

1. Vagy 1. Kezdőpont megadása

O, ha a betanítási menetben nem lett meghatározva belépési pont. Ha itt nincs meghatározva belépési pont, akkor a belépési pontok meghatározása automatikusan történik.

1. Vagy x kvdopont: XX m, ha 0 az utolsó belépési pontot elérte a készülék

Belépési pontok meghatározása kézzel (01)

Az első belépési pont (01/X0) előre be van állítva, és a töltőállomástól 1 m távolságban jobbra található. E pont mögött max. 3 további belépési pontot lehet beprogramozni (X1-től X3-ig). A belépési pontok meghatározásakor vegye figyelembe, hogy:

A belépési pontok ne legyenek túl messze a töltőállomástól, ill. túl közel egymáshoz (02/f). Csak annyi belépési pontot használjon, amennyi szükséges.

1. Vagy * Belépési pontok
2. Vagy * pont [020m]-nél

A gombokkal egymás után válasszon ki egy számot, és a gombbal hagyja jóvá.

1. Vagy * pont [075m]-nél

A gombokkal egymás után válasszon ki egy számot, és a gombbal hagyja jóvá.

1. Ha szükséges, határozzon meg további belépési pontokat. 5. A gombbal térjen vissza a főmenühöz.

7.5.3 Vágási időpontok beállítása

TUDNIVALÓ

A vágási időpontok programozása és a vágás megkezdése között legalább 30 perc különbségnek kell lennie. Ha nem ez a helyzet, akkor a készülék csak a következő beprogramozott vágási időpontban indul el.

A Heti programban történik azoknak a napoknak és időpontoknak a beállítása, amikor a készüléknek dolgoznia kell. Szükség esetén ezeket a beállításokat igazítsa hozzá a kert méretéhez. Ha kb. egy hét után még láthatók vágatlan felületek, akkor növelje a vágási időket.

1. Vagy * Heti program

Vagy Minden nap [X]: A készülék minden nap a beállított időben vág. Ha a Minden nap [ ] felirat látható, akkor a készülék csak a hét beállított napjain végez vágást. Vagy Hétfő [X]...* Vasárnap [X]: A készülék a hét beállított napjain a beállított időben vág. Ha pl. Hétfő [ ] felirat látható, akkor a készülék a megadott napon nem végez vágást. Vagy módosítás: A megadott napon kapcsolja be [x] vagy kapcsolja ki [ ], állítsa be az időket, a vágás fajtáját és a belépési pontokat.

1. Adja meg a beállításokat minden napra vagy a meghatározott napra:

pl. * [M] 07:00-10:00 [?] Normál vágás [M] 07:00 - 10:00 óra között automatikusan cserélődő belépési pontokkal 0-3-ig [?] pl. * [R] 16:00-18:00 [1]: A készülék 16:00 órakor a szegélynyírással kezd [R], majd végighalad a határolóvezeték teljes hosszában. Ezután megkezdi a felületnyírást az 1. belépési pontban [1]. 18:00 órakor, ill. amennyiben az akku lemerült, a készülék visszatér a töltőállomásba. Vagy módosítás: Módosítsa a kiválasztott beállításokat. Vagy tovább: Nyugtázza a módosított beállítást, majd folytassa a következő beállítással.

1. Vagy Mentes : Mentse a menüpont összes módosított beállítását.

7.6 Szegélynyírás kézi indítás esetén

Kézi indítás esetén itt lehet beállítani, hogy a készülék a szegélynyírással kezdjen.

Végezze el a szegélynyírást a programozott vágási időkben: lásd Fejezet 7.5.3 "Vágási időpontok beállítása", oldal 305.

1. Vagy * szegélynyírás
2. Vagy * kézi indítás esetén 0

7.7 Mellékfelület nyírásának beállítása

1. Vágás * Mlékfelület nyírása

0

1. Állítsa be a vágási időket:

Vagy aktív: 0

A mellékfelület vágása kikapcsolt.

Vagy kitív: 0

A készülék addig dolgozik, amíg az akkumulátora lemerül.

Vagy vágási idő percben

0:

A készülék a mellékfelületet a beállított ideig vágja. A következő vágási idők állíthatók be:

15/30/az akku lemerüléséig.

7.8 Kijelző fényerejének beállítása

Ha a kijelző pl. erős napsugárzás esetén nehezen olvasható, akkor a kijelzés a megjelenítési kontraszt módosításával javítható.

1. Vágás * előző kontraszt 2.A a gombbal növelje/csökkentse a kijelző kontrasztját, majd a gombbal hagyja jóvá.

7.9 Beállítási védelem

Ha a beállításvédelem ki van kapcsolva, akkor csak a biztonsággal kapcsolatos hibák nyugtázásakor kell megadni a PIN-kódot.

1. vagy * B beállításvédelem 0
2. Beállításvédelem bekapcsolása/kikapcsolása:

Vagy kiválasztás: Kapcsolja be a beállításvédelmet. Vagy Kapcs. : Kapcsolja ki a beállításvédelmet.

7.10 Új kalibrálás

Ha a határlövetek helyét vagy hosszát megváltoztatták, vagy ha a készülék a határlöveteket nem képes megtalálni, akkor új kalibrálás szükséges.

1. vagy új kalibrálás
2. Kalibrálás visszaállítása? ①
3. Kalibrálás végrehajtása: lásd Fejezet 5.4 "Automatikus kalibrálás végrehajtása", oldal 302.

7.11 Gyári beállítások visszaállítása

A készülék gyári beállításait például értékesítés esetén helyre lehet állítani.

1. vagy * Gyári beállítások A készülék üzenete: A beállítások helyreállítása sikerült

8 INFORMÁCIÓK MEGJELENÍTÉSE

Az Információ menü a készülékadatok megjelenítésére szolgál. Ebben a menüben nem lehet a beállításokon módosítani.

1. A gombóccal hívja be a főmenüt. 2. Válassza az * Információk * menüpontot. 3. A gombóccal válassza ki a menüpontot, majd a gombbal hagyja jóvá. Tudnivaló: A menüpontok ismertetése a következő részekben történik. 4. A gombóccal térjen vissza a főmenühöz. Készülékszerviz

Azt mutatja, hogy hány üzemórán belül szükséges a készülékszerviz. A számlálót kézzel lehet visszaállítani. A készülékszervizt egy Karcher-szakkereskedőnek, technikusnak vagy szervizpartnernek kell elvégeznie.

Állítsa vissza a készülékszerviz számlálóját:

1. Jóváhagyás

Hardver

A készülékre vonatkozó információkat mutat, mint pl. a típust, a gyártási évet, az üzemórákat, a sorozatszámot, a vágási alkalmak számát, az összes vágási időt, a töltési ciklusok számát, az összes töltési időt, a határolóvezeték hurkainak hosszát.

Szoftver

A firmware változatát mutatja.

Programinformáció

Az aktuális beállításokat mutatja, mint pl. az összes heti vágási időt.

Üzemzavarok esetén

Az utoljára felmerült hibaüzeneteket mutatja dátummal, időponttal és hibakóddal.

9 KARBANTARTÁS ÉS ÁPOLÁS

VIGYÁZAT! Sérülésveszély

Az éles szélű és mozgó készülékalkatrészek sérüléseket okozhatnak.

Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt!

9.1 Tisztítás

FIGYELEM!

Víz használata miatti veszély

A pázsitnyíró robotba és a töltőállomásba bekerülő víz az elektromos alkatrészek károsodásához vezet.

Ne fröcskölje le vízzel a pázsitnyíró robotot és a töltőállomást.

Pázsitnyíró robot tisztítása

VIGYÁZAT! Sérülésveszély a vágókés miatt

A vágókések nagyon élesek, és vágási sérüléseket okozhatnak.

Viseljen védőkesztyűt! Ügyeljen arra, hogy testrészei ne érjenek bele a vágókések területére.

Hetente egyszer végezze el a következőt:

1. Az ON gombbal kapcsolja ki a készüléket. 2. A ház felületét egy kézi seprűvel, egy kefével, egy nedves kendővel vagy egy puha szivaccsal törölje le. 3. Az alsó lemezt, a pázsitnyíró fedelét és a vágókest kefével tisztítsa meg. 4. Ellenőrizze a vágókés sérüléseit. Szükség esetén csere: lásd Fejezet 9.3 "Vágókés cseréje", oldal 308.

Töltőállomás tisztítása

1. A fűmaradékot és a lombot vagy más tárgyakat rendszeresen távolítsa el a töltőállomásból.
2. A töltőállomás felületét nedves kendővel vagy puha szivaccsal törölje le.

9.2 Rendszeres ellenőrzés

Általános ellenőrzés

1. Hetente egyszer ellenőrizze a teljes telepítés károsodásait:

Készülék, Töltőállomás, Hálózati csatlakozó, Tápegység

1. A hibás alkatrészeket a Kärcher eredeti pótalkatrészeire kell kicserélni, ill. a Kärcher szervizállomásain kell kicseréltetni.

Kerekek szabad mozgásának ellenőrzése

Hetente egyszer végezze el a következőt:

1. A kerekek körüli területeket alaposan meg kell tisztítani a fűmaradványoktól és más szennyeződésektől. Ehhez használjon kézi seprűt és egy kendőt.
2. Ellenőrizze, hogy az összes görgő könnyen jár-e és kormányozható-e.

Tudnivaló: Ha a görgők nehezen járnak vagy nem kormányozhatók, egy Kärcher szervizállomással cseréltesse ki.

Érintkezőfelületek ellenőrzése a pázsitnyíró roboton

1. A szennyeződéseket egy kendővel távolítsa el, majd az érintkezőket gondosan zsírozza be.

A töltőállomás töltőérintkezőinek ellenőrzése

1. Húzza ki a hálózati csatlakozót.
2. A tolóérintkezőket nyomja a töltőállomás felé, majd engedje el. A tolóérintkezőknek vissza kell ugraniuk a kiindulási helyzetükbe.

Tudnivaló: Ha a tolóérintkezők nem ugranak vissza, egy Karcher-szervizállomással cseréltesse ki azokat.

9.3 Vágókés cseréje

VIGYÁZAT!

Sérülésveszély a vágókés miatt

A vágókések nagyon élesek, és vágási sérüléseket okozhatnak.

Viseljen védőkesztyűt! Ügyeljen arra, hogy testrészei ne érjenek bele a vágókések területére.

FIGYELEM!

A készülék károsodásának veszélye szakszerűtlen javítás miatt

Az elhajlott, beszerelt vágókések kiigazítása miatt a késtányér károsodhat.

Ne igazítsa ki az elgörbült vágókéseket. Az elgörbült vágókéseket a Karcher eredeti pótalkatrészeire cserélje ki.

Az elhasználódott vagy algörbült vágókést ki kell cserélni.

1. A ON gombbal kapcsolja ki a készüléket. 2. Fektesse le a készüléket a vágókésekkel felfelé. 3. Csavarja ki a rögzítőcsavarokat. 4. Vegye ki a vágókést a helyéről. 5. A vágókés helyét egy puha kefével tisztítsa meg.

TUDNIVALÓ

A vágókések teljes hosszukban élesítve vannak, és ezért 180° -kal elforgatva is beszerelhetők, így élettartamuk megduplázódik.

1. Vágókés cseréje:

Ha a vágókés az első összeszerelés óta még nem lett megfordítva: Fordítsa el 180°-kal a vágókest, majd az élesített oldalával a készülék felé ismét tegye be a vágófejbe, majd a rögzítőcsavarokat kézzel újra húzza meg. Ha a vágókés az első összeszerelés óta egyszer már megfordították: Az új vágókest az élesített oldalával a készülék felé tegye be a vágófejbe, majd az új rögzítőcsavarokat kézzel újra húzza meg.

Tudnivaló: Csak eredeti Kärcher pótalkatrészeket használjon.

A terelőkest általában nem kell kicserélni.

Makacs, kefével nem eltávolítható szennyeződések esetében a késtányért ki kell cserélni, mivel a kiegyensúlyozatlanság erős zajképződést, fokozott kopást és működési zavarokat okozhat.

10 SZÁLLÍTÁS

Ha a készüléket pl. a fő felületről a mellékfelületre kell szállítani, az alábbiak szerint járjon el:

1. A START STOP gombbal vagy a stop gombbal állítsa le a készüléket. 2. Az ON gombbal kapcsolja ki a készüléket. OFF
2. A készüléket két kézzel a házánál fogva emelje fel: A vágókest nem szabad megérinteni. A vágókés sohase forduljon a teste felé.

11 TÁROLÁS

11.1 Pázsitnyíró robot raktározása

A készüléket télen, ill. ha előreláthatóan 30 napnál hosszabb időre üzemen kívül helyezik, akkor tárolni kell.

1. Az akkumulátort teljesen töltse fel (lásd Fejezet 5.1 "Akku feltöltése (08)", oldal 301).
2. A készüléket alaposan tisztítsa meg (lásd Fejezet 9.1 "Tisztítás", oldal 307).
3. A készülék megőrzése:

az összes keréken állva, száraz, zárható és fagytól védett helyen, gyerekektől elzárva

11.2 Töltőállomás raktározása

A töltőállomást is lehet, de nem kell raktározni. Tárolással azonban elkerülhető az idő előtti elöregedése, pl. a szín kifakulása vagy a töltőérintkezők korróziója.

Ha a töltőállomás a szabadban marad:

1. A tápegységet válassza le a hálózatról, majd húzza ki a töltőállomásból.
2. A töltőállomás kábelét csavarja fel.
3. Tárolja a tápegységet.
4. A töltőérintkezőket kontaktzsírral kenje be.

Amikor a töltőállomást raktározzák:

1. Végezze el az összes előbb említett munkát.
2. A töltőállomást válassza le a határlovetőzetekről.
3. A töltőállomást szedje szét és a szennyeződéseket kézi seprűvel és puha, nedves kendővel távolítsa el.
4. Töltőállomás megőrzése:

száraz, zárható és fagymentes helyen, gyermekektől elzárva

Ha a töltőoszlopot raktározza:

1. A tápegységet válassza le a hálózatról, majd húzza ki a töltőállomásból.
2. A szennyeződéseket kézi seprűvel és puha, nedves kendővel távolítsa el.
3. Töltőoszlop leszerelése:

A töltőoszlop (08/4) mindkét csavarját csavarja ki. A töltőoszlopot megbillentéssel oldja le a töltőállomásról. A kábelek dugaszcsatlakozását válassza le a töltőállomásról és a töltőoszlopról. Az aljzat nyílását (08/5) a mellékelt teli fedéllel (08/6) zárja le.

1. Töltőoszlop megőrzése:

száraz, zárható és fagymentes helyen, gyermekektől elzárva

11.3 A határolóvezeték átteleltetése

A határolóvezeték a talajban maradhat, nem kell onnan eltávolítani.

1. Amikor a töltőállomást elraktározták: A kábelvégeket kontaktzsírral kenje be és szigetelőszalaggal csavarja körbe. Ezzel a kábelvégeket megóvja a korróziótól.

12 ÁRTALMATLANÍTÁS

Tudnivalók az elektromos és elektronikus készülékekre vonatkozó törvényről (ElektroG)

A használt elektromos és elektronikus készülékek nem tartoznak a háztartási hulladékhoz, hanem válogatott begyűjtésük, ill. ártalmatlanításuk szükséges! A régi elemeket vagy akkumulátorokat, amelyek nincsenek a régi készülékbe beépítve, leadás előtt el kell távolítani! Ezek ártalmatlanítását az akkumulátorokra vonatkozó törvény szabályozza. Az elektromos és elektronikus készülékek tulajdonosai, ill. használói kötelesek a készülékeket használatuk befejeztével visszaszolgáltatni. A végfelhasználó kizárólagos felelőssége, hogy törölje az ártalmatlanítandó régi készüléken lévő személyes jellegű adatait!

Az áthúzott hulladéktároló edény szimbólum azt jelenti, hogy az elektromos és elektronikus készülékeket nem szabad a háztartási hulladékkal ártalmatlanítani.

Az elektromos és elektronikus készülékek a következő helyeken díjmentesen leadhatók:

Nyilvános törvényes ártalmatlanító, ill. gyűjtőpontok (pl. kommunális hulladékudvarok). Elektromos készülékeket forgalmazó üzletek (helyhez kötött és online), valamint kereskedők kötelesek ezeket átvenni, ill. ezt önként felajánlani.

Ezek az állítások csak azokra a készülékekre érvényesek, amelyeket az Európai Unió országaiban telepítettek és vásároltak, és amelyek a 2012/19/EU sz. európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országokban ezektől eltérő rendelkezések lehetnek érvényben a használt elektromos és elektronikus készülékek ártalmatlanítására vonatkozóan.

Tudnivalók az akkumulátorokra vonatkozó törvénnyel kapcsolatban (BattG)

A használt elemek és akkumulátorok nem tartoznak a háztartási hulladékhoz, hanem válogatott begyűjtése, ill. ártalmatlanítása szükséges! Az elektromos készülékekből származó elemek vagy akkumulátorok biztonságos kivételéhez és a típusra, ill. a kémiai rendszerre vonatkozó információk a kezelési és szerelési útmutatóban található további adatok között találhatók. Az elemek és akkumulátorok tulajdonosai, ill. használói kötelesek a készülékeket használatuk befejeztével visszaszolgáltatni. A visszaadás a háztartásban előforduló mennyiségek átvételére vonatkozik.

A használt elemek káros anyagokat vagy nehézfémeket tartalmazhatnak, amelyek károsíthatják a környezetet és az egészséget. A használt elemek értékesítése és a bennük megtalálható erőforrások hasznosítása hozzájárul mind a környezet, mind az egészség védelméhez.

Az áthúzott hulladéktároló edény szimbólum azt jelenti, hogy az elemeket és akkumulátorokat nem szabad a háztartási hulladékkal ártalmatlanítani.

Ha ezenkívül a hulladéktároló edény alatt Hg, Cd vagy Pb jelzés látható, akkor a következő helyzet áll fenn:

Hg: Az elem több mint 0,0005 % higanyt tartalmaz. Cd: Az elem több mint 0,002% kadmiumot tartalmaz. Pb: Az elem több mint 0,004 % ólmot tartalmaz.

Az elemek és akkumulátorok a következő helyeken díjmentesen leadhatók:

Nyilvános törvényes ártalmatlanító, ill. gyűjtőpontok (pl. kommunális hulladékudvarok). Elemeket és akkumulátorokat árusító helyeken. A készülékekhez használt régi elemek gyűjtését végző közös visszavételi rendszerek bármelyik átvételi pontján. A gyártó visszavételi helyén (ha a közös visszavételi rendszer nem áll rendelkezésre).

Ezek az állítások csak azokra az elemekre és akkumulátorokra érvényesek, amelyeket az Európai Unió országaiban telepítettek és vásároltak, és amelyek a 2006/66/EK sz. európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országokban ezektől eltérő rendelkezések lehetnek érvényben az elemek és akkumulátorok ártalmatlanítására vonatkozóan.

Csomagolással kapcsolatos utasítások

A csomagolóanyagok újrahasznosíthatók. Kérjük, hogy a csomagolást környezetbarát módon ártalmatlanítsa.

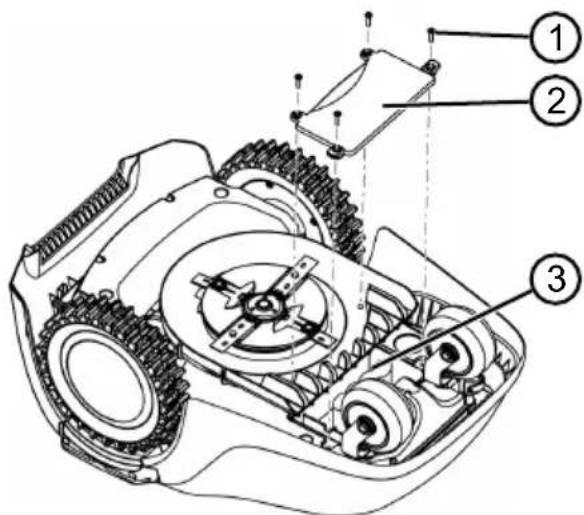

Az akkumulátor eltávolítása a készülék ártalmatlanítása előtt

A beépített akkumulátort a készülék ártalmatlanítása előtt ki kell szerelni, és elkülönítve, környezetbarát módon kell ártalmatlanítani.

1. Csavarja ki az (1) csavarokat.
2. Az akkurekesz (2) fedelét vegye le.
3. Húzza le és vegye ki az akkumulátort (3).
4. Tegye vissza a fedelet, majd csavarja be újra a csavarokat.

13 HIBAELHÁRÍTÁS

13.1 A készülék- és kezelési hibák kijavítása

VIGYÁZAT! Sérülésveszély

Az éles szélű és mozgó készülékalkatrészek sérüléseket okozhatnak.

• Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt!

Zavar Ok Elhárítás
A készülék nem indul el. Az	akkumulátor lemerült. A készüléket tõltse fel a tõltöallomás-ban.
A készülék mozog és be-ásódik. A kerekek tovabb forognak.	Az utközőérintkezők nem ol-danak ki.	Keressen fel egy Kärcher-szervizt.
	A fü tõl magas.	■ Növelje a vágasi magasságot, majd a fokozatosan engedje le a kivist magasságig.■ A füvet egy fünyíróval nyíra rövidre.
	A készülék gyepfelület egyik egyenetlenségén áll.	Szüntesse meg az egyenetlenséget.
A készülék rossz időpont-ban nyírja a füvet.	A készülék beállitott ideje nem jó.	Állítsa be az orát.
	A nyírási idők rosszul vannak beállíta.	Állítsa be a vágasi időket.
	A készülék elvesszti az időbe-állításokat.	Az akku hibás. Keressen fel egy Kärcher-szervizt.
A motor nyírás közben áll-va marad.	A motor tülterhelt. Kapcsoljä ki	a készüléket, állítsa sima felületre vagy alacsony füre és problálja ujra beindítani.
	Az akumulátor lemerTÜlt. Tõltse fel az akumuláort.
	A vágokések kopottak. Fordítsa meg vagy szükség esétén cse-rélje ki a vágokéseket.
A vágasi eredmény nem egyenletes.	A vágasi idő tõl rövid. Programozzon be hosszabb vágasi időt.
	Túl nagy a levágandó felület. Csökkentse le a levágandó felületet.
	Túl alacsony a vágasi magasság.	Növelje a vágasi magasságot, majd a fokozatosan engedje le a kivist magas-ságig.
	A vágokések kopottak. Fordítsa meg vagy szükség esétén cse-rélje ki a vágokéseket.
Az akkumulátor üzemideje jelentösen csökken.	Túl alacsony a vágasi ma-gasság.	Növelje a vágasi magasságot, majd a fokozatosan engedje le a kívánt magas-ságig.
	A fú tú magas vagy tú ned-ves.	■ Hagyja megszáradni a füvet.■ Állītsa magasabbra a vágasi ma-gasságot.
A készülék rezeg vagy tú erós a zajékźódés.	Kiegyensúlyozatlanság a vágóksben vagy a vágokés meghajtásaban	■ Tisz títsa meg a fünyírófedelet.■ Keressen fel egy Kärcher-szervizt.
Az akkumulátor nem tõltó-dik fel, ill. alacsony az ak-kufeszültség	■ A tõltóallomás tõltóérint-kezöi szennyezettek.■ A készülék érintkezőfelü-letei szennyezettek.	Tisz títsa meg a tõltóérintkezőket és az érintkezőfelületeket.
	A tõltóallomás nem kap ára-mot.	A tõltóallomást csatlakoztassa az áram-forráshoz.
	■ A készülék nem éri el a tõltóérintkezőt.■ A készülék érintkezőfelü-letei beégtek.	■ Helyezze a készüléket a tõltóallo-másba, majd Ellenőrizze, hogy a tõl-tócsatlakozók illeszkednek-e.■ Keressen fel egy Kärcher-szervizt.
	Az akkumulátor élettartama végére ért.	Keressen fel egy Kärcher-szervizt.
	A tõltöelektronika hibás. Keressen fel egy Kärcher-szervizt.

TUDNIVALÓ

Olyan hibák esetében, amelyek nem szerepelnek ebben a táblázatban, vagy amelyeket saját maga nem tudja kijavítani, forduljon vevőszolgálatunkhoz.

13.2 Hibakódok és hibaelhárítás

Hibakód Ok Elhárítás
CN001: Tilt sensor A dólésérzékelő működésbe lépett: ■ a megengedettnél na-gyobb a dólésszög ■ A készülék elakadt ■ A lejtő/emelkedő túl me-redek	Állítsa a készüléket vízszentes felületre és nyugtázza a hibát.
CN002: Lift sensor Az emelésérzékelő műkö-désbe lépett: ■ A készülék burkolata fel-emelés vagy egy akadály miatt felfelé elmozdult.	Távolítsa el az akadályt.
CN005: Bumper de- flected	A készülék rámutott egy aká-dályra, és nem tudjag magat kiszabadítani (pl. ütközés a tõltóallomásközelénye).	Állítsa a készüléket a szabad, beha-tárol gyepfelületre. ■ Változtassa meg a határolóvezéték helyét.
CN007: No loop signaal	■ Nincs hurokjel ■ A határolóvezéték hibás. ■ A hurokjel tül gyenge.	■ Ellenőrizable a LED-eket a töltoálomásón. ■ Ellenőrizable a töltoálomás áramellá-tását. Húzza ki, majd dugja vissza a típegységet. ■ Ellenőrizable a határolóvezéték sérü-léseit. Javītsa meg a hibás gezêtes-ket.
CN008: Loop signalweak	■ Gyenge a hurokjel ■ A határolóvezéték tül mélyen van elhelyezve	■ Ellenőrizable a LED-eket a töltoálomásón. ■ Ellenőrizable a töltoálomás áramellá-tását. Húzza ki, majd dugja vissza a típegységet. ■ A határolóvezéték emelje fel az előirt magasságba, esetleg rögzítse közvetlenül a pázsit felületén.
CN010: Bad position	■ A készülék a behatároltg,yepfelületen kívül talál-ható. ■ A határolóvezéték lera-kásakor keresztezés tör-tent.	■ Àllitsa a készüléket a szabad, behatároltg,yepfelületre. ■ Helyesbitse a határolóvezéték hely-zetét a kanyarok és az akadályok körül. Szütesse meg a kabelke-resztezest.
CN011: Escaped robot	A készülék a behatároltg,yepfelületen kívül található.	Helyesbitse a határolóvezéték helyzetét a kanyarok és az akadályok körül.
CN012: Cal: no loop	Hiba a kalibrálás során:	■ Ellenőrizable a LED-eket a töltoálomásón.
CN015: Cal: outside	■ A készülék nem találja a határolóvezéték.	■ Ellenőrizable a töltoálomás áramellá-tását. Húzza ki, majd dugja vissza a típegységet. ■ Àllitsa a készüléket az előirás szernti kalibrálási poziúðba, pontosan derékszögben állitsa be. A készülknek át ke'll Tudnia haladni a határolóvezéték.
CN017: Cal: signalweak	Hiba a kalibrálás során:	■ Àllitsa a készüléket az előirás szernti kalibrálási poziúðba, pontosan derékszögben állitsa be.
	■ Gyenge a hurokjel	■ Ellenőrizable a töltoálomás áramellá-tását. Húzza ki, majd dugja vissza a típegységet.
	■ Nincs hurokjel	■ Ellenőrizable a határolóvezéték sérü-léseit.
	■ A határolóvezéték hibás.
CN018: Cal: Collisi-on	Hiba a kalibrálás során:	Távolítsa el az akadályt.
	■ A készülék akadálynak ütközött.
CN038: Battery Az akumulátor lemerült:
	A határolóvezéték hurokré-sze tú hosszú, tú Sok a szi-get.	Változtassa meg a határolóvezéték he-lyét.
	Feltöltéskor nincs érintkezés a tõltőérintkezőkön	■ Tiszűtsa meg a tõltőérintkezőket. ■ Helyezze a készüléket a tõtóallo-másba, majd ellenőrìzze, hogy a tõl-tócsatlakozók illeszkednek-e. ■ A tõltőcsatlakozókat ellenőriztesse és cseréltesse ki egy Kärcher szer-vizállomással.
	Akadályok a tõltóallomásközèleben	Távolítsa el az akadályokat.
	A készülék elakadt. Állítsa a készüléket a szabad, behatároltg,yepfelületre.
	A készülék nem találja a tõl-tóallomást.	■ Ellenőrìzze a határolóvezéték séri-léseit. ■ A határolóvezeték Kärcher szervi-zállomással nézesse át.
	Az akkumulátor elhasználó-dott.	Az akkumuláort Kärcher szervízállomással cseréltesse ki.
	A tõltőelektronika hibás. A tõltőelektronikát Kärcher szervízállomással ellenőriztesse.
CN099: Recov escape	AutomATUS hibaelhárítas nem lehetséges	■ Nyugtázza készzel a hibauzenetet. ■ Megismétődés esétén: A készülé-ket Kärcher szervízállomáson elle-nőriztesse.
CN104: Battery over heating	■ Az akkumulátor tülmel-edgett (több mint 60 °C). Kisütés nem lehetséges. ■ Veszleállítás a felügyeleti elektronika révén	■ Kapcsoljka ki a készüléket és hagyja lehülni az akkumuláort. ■ A készüléket ne helyezze a tõltoál-lomásra.
CN110: Blade motor over heating	A pázsitnyíró motorjá tülme-leggedett (több mint 80 °C).	■ Kapcsoljka ki a készüléket és hagyja lehülni. ■ Megismétődés esétén: A készülé-ket Kärcher szervízállomáson elle-nőriztesse.
CN119: R-Bumper de-flected	A készülék rákutott egy aká-dályra, és nem tudja magát kiszabadíti.	Távolítsa el az akadályt.
CN120: L-Bumper de-flected
CN128: Recov Impos-sible	A készülék ráfutott egy aka-dályra, és nem tudja magát kiszabadítani.	Távolítsa el az akadályt.
	A készülék a behatároltgyepfelületen kívül található.	Állítsa a készüléket a szabad, beha-tároltgyepfelületre.
		Változtassa meg a határolóvezéték helyét.
CN129: Blocked WL A bal oldali kerékmotor el-akadt.		Szüntesse meg a blokkolást.
CN130: Blocked WR A jobb oldali kerékmotor el-akadt.		Szüntesse meg a blokkolást.

TUDNIVALÓ

Olyan hibák esetén, amelyek nem szerepelnek ebben a táblázatban, vagy amelyeket saját maga nem tudja kijavítani, forduljon vevőszolgálatunkhoz.

14 GARANCIA

A berendezés esetleges anyag- és gyártási hibáinak elhárítása javítással vagy alkatrészcserével történik a törvényben előírt jótállási időn belül. A jótállási határidőt azon ország jogrendszere határozza meg, ahol a berendezést vásárolták.

A garancia kizárólag akkor érvényes, ha:

betartják ezt az üzemeltetési utasítást, szakszerűen használják a berendezést, csak eredeti pótalkatrészeket használnak

A garancia nem érvényes:

önhatalmú javítási próbálkozás, önhatalmú műszaki módosítás, nem rendeltetésszerű használat esetén

A garancia nem vonatkozik:

a használatból eredő festékhibákra

A garancia az első végfelhasználó vásárlásától lép életbe. Az időpont meghatározásakor a fizetési bizonylaton szereplő dátum a mérvadó. A garanciajeggyel és az eredeti fizetési bizonylattal forduljon a szakkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A vevő eladóval szembeni kellékszavatossági jogainak törvényes érvényesítési lehetőségeit a jelen nyilatkozat nem befolyásolja.

15 EU MEGFELELŐSÉGI NYILATKOZAT

Ezennel kijelentjük, hogy az alábbiakban ismertetett gép a kialakítását és építési módját, valamint az általunk forgalmazott kivitelezésében megfelel az EU-irányelvek vonatkozó alapvető biztonsági és egészségvédelmi előírásainak. A gép általunk történő egyeztetés nélkül történő módosítása esetén ez a nyilatkozat érvényét veszti.

Termék Gyártó

RLM 4 Alfred Karcher SE & Co. KG

Dokumentáció felelős személy

S. Reiser

Alfred-Karcher-Str.28-40

Tipus 71364 Winnenden (Németország)

Tipus Tel.: [phone]

RLM4 Fax: [phone]

Alkalmazott harmonizált szabványok

EN 60335-1

EN 50636-2-107:2015

EN 61558-1

EN 61558-2-16

EN 62233:2008

EN 50563

EN 50581

Vonatkozó EU-irányelvek

2006/42/EK (+2009/127/EK)

2014/30/EU

2009/125/EK

2011/65/EU

2014/53/EU

Az alábbiak rendelkeznek a vezetőség megbízásával és teljes körű meghatalmazásával.
