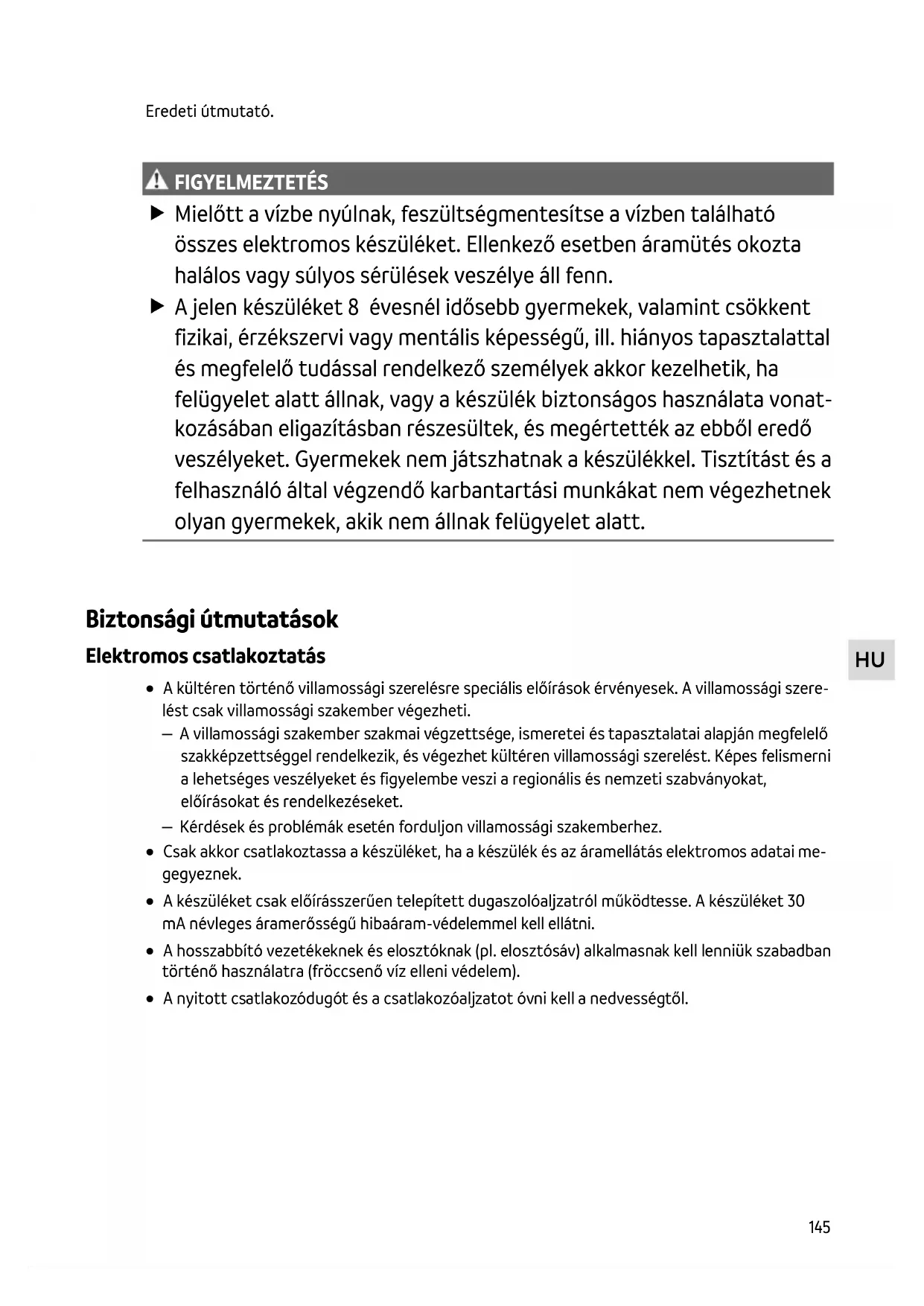

FIGYELMEZTETÉS Mielőtt a vízbe nyúlnak, feszültségmentesítse a vízben található összes elektromos készüléket. Ellenkező esetben áramütés okozta halálos vagy súlyos sérülések veszélye áll fenn. A jelen készüléket 8 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességű, ill. hiányos tapasztalattal és megfelelő tudással rendelkező személyek akkor kezelhetik, ha felügyelet alatt állnak, vagy a készülék biztonságos használata vonat- kozásában eligazításban részesültek, és megértették az ebből eredő veszélyeket. Gyermekek nem játszhatnak a készülékkel. Tisztítást és a felhasználó által végzendő karbantartási munkákat nem végezhetnek olyan gyermekek, akik nem állnak felügyelet alatt.

Biztonsági útmutatások Elektromos csatlakoztatás

• A kültéren történő villamossági szerelésre speciális előírások érvényesek. A villamossági szere- lést csak villamossági szakember végezheti. – A villamossági szakember szakmai végzettsége, ismeretei és tapasztalatai alapján megfelelő szakképzettséggel rendelkezik, és végezhet kültéren villamossági szerelést. Képes felismerni a lehetséges veszélyeket és figyelembe veszi a regionális és nemzeti szabványokat, előírásokat és rendelkezéseket. – Kérdések és problémák esetén forduljon villamossági szakemberhez.

• Csak akkor csatlakoztassa a készüléket, ha a készülék és az áramellátás elektromos adatai me- gegyeznek.

• A készüléket csak előírásszerűen telepített dugaszolóaljzatról működtesse. A készüléket 30 mA névleges áramerősségű hibaáram-védelemmel kell ellátni.

• A hosszabbító vezetékeknek és elosztóknak (pl. elosztósáv) alkalmasnak kell lenniük szabadban történő használatra (fröccsenő víz elleni védelem).

• A nyitott csatlakozódugót és a csatlakozóaljzatot óvni kell a nedvességtől.146 Biztonságos üzemeltetés

• Ne használja a készüléket, sérült elektromos vezetékek vagy a burkolat sérülése esetén.

• A sérült csatlakozó vezeték nem cserélhető ki. Gondoskodjon a készülék szakszerű ártalmat- lanításáról.

• Ne hordozza vagy húzza a készüléket az elektromos csatlakozóvezetéknél fogva!

• A vezetékeket sérülésveszélytől védetten fektesse le úgy, hogy senki ne eshessen el bennük.

• Soha ne végezzen műszaki változtatásokat a készüléken.

• Csak azokat a munkálatokat végezze el a készüléken, amelyek a jelen útmutatóban ismertetve vannak.

• Kizárólag eredeti pótalkatrészeket és tartozékokat használjon. Rendeltetésszerű használat A jelen útmutatóban leírt terméket kizárólag a következők szerint használja:

• Kerti tavak tisztításához.

• Tiszta vízzel történő üzemeltetésre.

• A terméket a műszaki adatok betartása mellett üzemeltesse. (→ Műszaki adatok) A készülékre a következő korlátozások érvényesek:

• A termék nem alkalmas általános világítási célokra, hanem kizárólag a bemutatott felhas- ználási célra készült.

• Az UVC lámpát tilos a házán kívül vagy más célokra használni. Az UVC sugárzás kis adagokban is veszélyes a szemre és bőrre!

• Nem szabad kisipari- vagy ipari célokra használni.

• Soha nem szabad vízátfolyás nélkül működtetni.

• A készüléket soha nem szabad vízen kívül más folyadékkal üzemeltetni.

• Nem szabad ivóvíz vagy egyéb más folyadékok sterilizálásához használni.

• Nem szabad vegyszerekkel, élelmiszerekkel, gyúlékony vagy robbanékony anyagokkal együtt alkalmazni.HU

Termékleírás Szállítási terjedelem

Átlátszó lépcsős tömlőcsatlakozó O-gyűrűvel

19 – 38 mm tömlőátmérőhöz

Átlátszó lépcsős tömlőcsatlakozó hollandi anyával és lapos tömítéssel

25 – 38 mm tömlőátmérőhöz

• Vitronic 11 W: gyárilag előre beszerelt

Csőbilincs, 20 – 32 mm

Csőbilincs, 35 – 50 mm

Tulajdonságok Az UVC-lámpás tisztítóberendezés által kibocsátott UV-sugárzás elpusztítja a lebegő algákat, baktériumokat és csírákat. Az UVC-lámpás tisztítóberendezést a vízkörforgásba építik be, ideális esetben valamelyik szűrő elé. A készülék szimbólumai

A készülék fröccsenő ví z és a veszélyes részek megérintése ellen védett.

Veszélyes UVC sugárzás.

Óvja a készüléket a közvetlen napfénytől.

A lámpa közvetlenül felszerelhető normál gyúlékony rögzítési felületekre.

Óvja a készüléket fagy ellen.

készüléket ne dobja ki a háztartási hulladékok közé.

Olvassa el a használati útmutatót.

Felállítás és csatlakoztatás Vitronic 11 W

• A ház talajhoz rögzítéséhez nem kell kiszerelni a készülékfejet.

• Az UVC-lámpa gyárilag előre be van szerelve. Vitronic 18 W, 24 W, 36 W, 55 W

• Mielőtt a házat a talajhoz lehetne rögzíteni, a készülékfejet ki kell szerelni. (→ A készülékfej kis- zerelése)

• Az UVC-lámpát nincs gyárilag előre beszerelve. A készülékfej visszaszerelése előtt helyezze be az UVC-lámpát a készülékfejbe. (→ Tisztítás és karbantartás)HU

A készülék felállítása

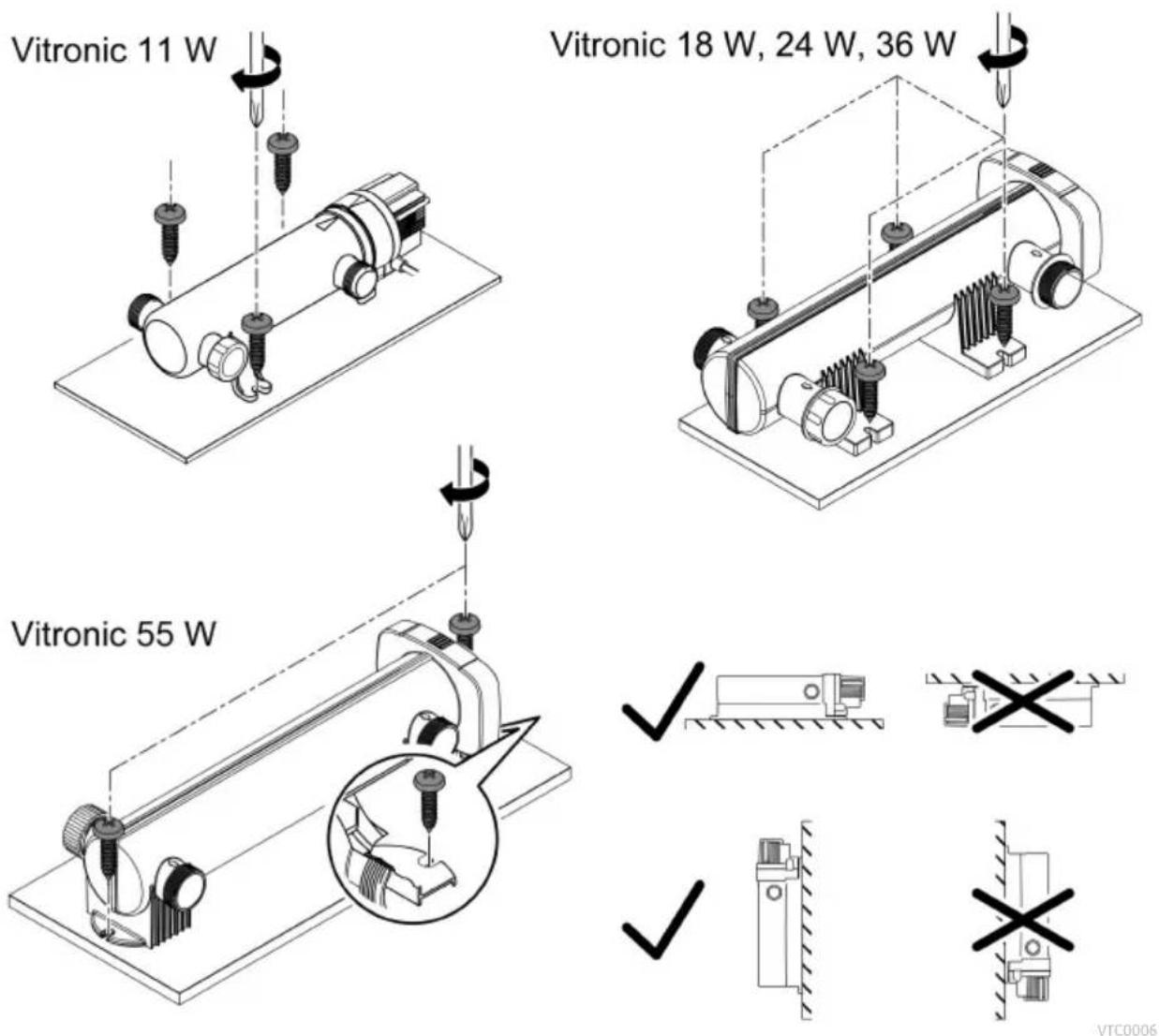

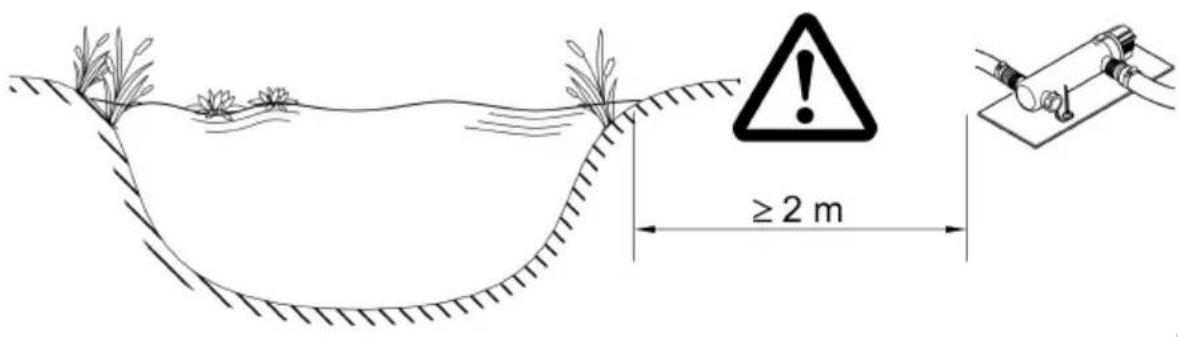

• A készüléket legalább 2 m-re helyezze el a tó peremétől.

• Csak a megengedett helyzetekben állítsa fel a készüléket. Ezáltal biztosított a hibamentes működést.

• Biztosítson elegendő szabad helyet a karbantartási munkákhoz.

VTC0006150 A csatlakozások kialakítása

• Legalább 1 bar nyomáshoz alkalmas tömlőket használjon.

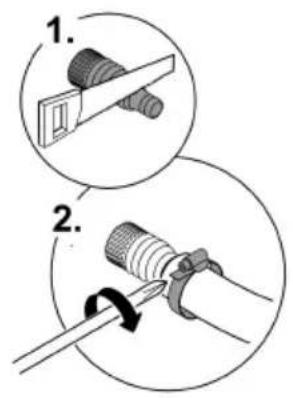

• Az alkalmazott tömlő átmérőjének megfelelően vágja le a lépcsős tömlőcsatlakozó végét.

• Rögzítse a tömlőt tömlőbilinccsel.

• Kézzel húzza meg a lépcsős tömlőcsatlakozó hollandi anyáját.

• A csatlakozó tömítéséhez csavarja fel a lépcsős tömlőcsatlakozót a lapos tömítéssel, illetve az O-gyűrűvel együtt.

• A tömlő optimális elvezetéséhez a két ellentétes oldalon lévő csatlakozás közül lehet válasz- tani. – A nem használt csatlakozót zárja le a zárósapkával. – Vitronic 55 W: A zárósapkán kémlelőüveg található a működés ellenőrzéséhez.

A készülék csatlakoztatása az átfolyós szűrőre Vitronic 18 W, 24 W, 36 W A készülék csatlakoztatható átfolyós szűrőre. A két kivezetőcsonkot rá kell csavarozni az átfolyós szűrő beömlőfúvókáira. Vegye figyelembe az átfolyós szűrő használati útmutatóját. Ez az alábbiak szerint végezhető el:

1. Csavarja le a zárósapkát.

2. Vezesse át a lapostömítéssel ellátott két kifolyócsonkot az átfolyó szűrő tartályfalának két fu-

3. Csavarja fel az O-gyűrűvel ellátott beömlőcsatlakozót a kifolyócsonkra, és kézzel húzza meg a

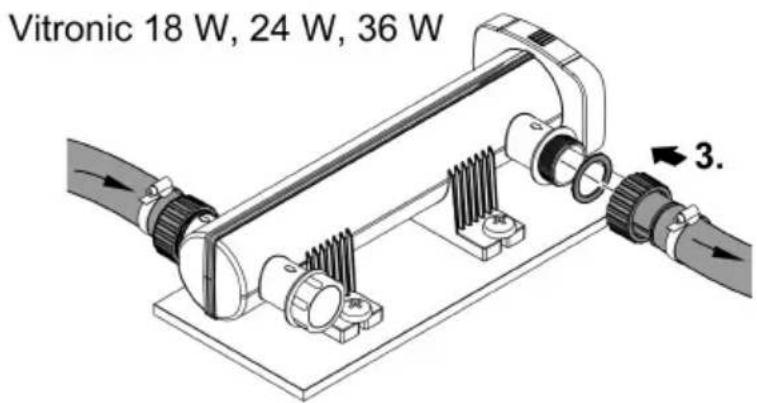

4. Húzza meg a befolyótömlőt a beömlőcsonkon. (→ A csatlakozások kialakítása)

Üzembe helyezés Az üzembe helyezés folyamata:

1. Kapcsolja be a szivattyút, és várja meg, amíg az UVC-lámpás tisztítóberendezés háza megtelik

2. Kapcsolja be az UVC-lámpás tisztítóberendezést.

– Soha ne üzemeltesse az UVC-lámpás tisztítóberendezést vízáramlás nélkül.

3. Ellenőrizze az UVC-lámpás tisztítóberendezés működését.

4. Ellenőrizze a tömítettséget az összes csatlakozónál.152

Bekapcsolás / kikapcsolás

• Bekapcsolás: Dugja be a csatlakozódugót a hálózati dugaszoló aljzatba. – A készülék azonnal bekapcsol.

• Kikapcsolás: Húzza ki a csatlakozódugót a dugaszoló aljzatból. A működés ellenőrzése A működés ellenőrzése Vitronic 11 W 18 W, 24 W, 36 W 55 W A működésjelző világít, ha az UVC -lámpa be van kapcsolva.

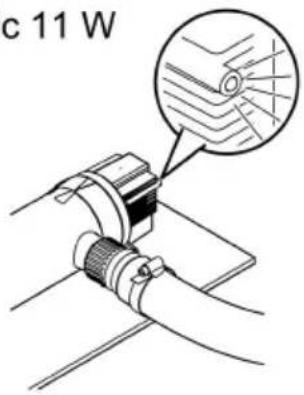

Az UV -fény az átlátszó lépcsős tömlőcsatlakozón keresztül lép ki, amikor az UVC -lámpa be van kapcsolva.

Az UV-fény a zárósapka kémlelőüvegén keresztül lép ki, amikor az UVC-lámpa be van kapcsolva.

Tisztítás és karbantartás TUDNIVALÓ: Ne használjon agresszív tisztítószereket vagy kémiai oldatokat. Ezek a szerek károsíthatják a házat, hátrányosan befolyásolhatják a készülék működését, valamint ártanak az állatoknak, növényeknek és a környezetnek. A ház külsejét csak tiszta vízzel és puha kefével tisztítsa meg.

• Ajánlott tisztítószerek makacs vízkövesedés esetén: – OASE PumpClean szivattyútisztító. – Ecet- és klórmentes háztartási tisztító.HU

A készülékfej kiszerelése VIGYÁZAT Az UVC lámpa ultraibolya sugárzása égési sérüléseket okozhat a szemen vagy a bőrön. Soha ne üzemeltesse az UVC-lámpát a házán kívül vagy sérült házban. A karbantartási munkálatok megkezdése vagy az UVC-lámpa cseréje előtt válassza le a készü- léket a hálózatról. VIGYÁZAT A kvarcüveg és az UVC-lámpa széttörhet, és vágási sérüléseket okozhat. Az UVC-tisztítót érintő valamennyi munkálatot mindig körültekintő módon végezze el, hogy elkerülje a vágási sérüléseket. Az üveg eltörésének megakadályozása érdekében kerülje a rázkódást, ütődést és erős mozdu- latokat. Biztonsági okokból az UVC-lámpa csak akkor kapcsolható be, ha az UVC tisztító készülék szabályszerűen be van szerelve a készülékbe. Vitronic 11 W Ez az alábbiak szerint végezhető el:

• Forgassa el ütközésig a készülékfejet az óramutató járásával ellenkező irányba, és az O- gyűrűvel együtt óvatosan húzza ki a házból. Vitronic 18 W, 24 W, 36 W, 55 W Ez az alábbiak szerint végezhető el:

• Nyomja be a rögzítőnyelvet, ezt követően forgassa el ütközésig a készülékfejet az óramutató járásával ellenkező irányba, és óvatosan húzza ki a házból.

VTC0003154 A készülékfej beszerelése Ez az alábbiak szerint végezhető el:

1. Ellenőrizze az O-gyűrű megfelelő pozícióját.

– Tisztítsa meg az O-gyűrűt, és cserélje ki, ha sérült.

2. Enyhe nyomással óvatosan csúsztassa be ütközésig a készülékfejet a házba.

– Kissé forgassa el a készülékfejet, hogy a bajonettzár pecke a hasítékba kerüljön.

3. Forgassa el ütközésig a készülékfejet.

A kvarcüveg megtisztítása / Az UVC-lámpa cseréje Legkésőbb 8000 üzemóra elteltével cserélje ki az UVC-lámpát. Folyamatos üzemet feltételezve ez körülbelül egy szezonnak felel meg. Így biztosítható az optimális szűrés. VIGYÁZAT A kvarcüveg és az UVC-lámpa széttörhet, és vágási sérüléseket okozhat. Az UVC-tisztítót érintő valamennyi munkálatot mindig körültekintő módon végezze el, hogy elkerülje a vágási sérüléseket. Az üveg eltörésének megakadályozása érdekében kerülje a rázkódást, ütődést és erős mozdu- latokat. Feltétel

• A készülékfejet leszerelték. (→ A készülékfej kiszerelése)

• Csak olyan UVC-lámpát használjon, amelynek típusjelzése és teljesítményadata megfelel a típustáblán feltüntetett értékeknek. (→ Műszaki adatok)HU

Ez az alábbiak szerint végezhető el:

• Lazítsa meg annyira a lemezcsavart, hogy a csavar vége besüllyedjen a szorítócsavar házába.

• Óvatosan elforgatva húzza le a kvarcüveget.

• Beszereléskor nyomja a kvarcüveget óvatosan ütközésig a készülékfejbe. – Az O-gyűrűnek a készülékfej és a kvarcüveg közötti hézagban kell elhelyezkednie.

• Húzza meg ütközésig a szorítócsavart.

• Nedves kendővel törölje le a kvarcüveget a szennyeződések és ujjlenyomatok eltávolításához.

Tárolás/Telelés A készülék nem fagyálló, és várható fagy esetén le kell szerelni és megfelelően el kell tárolni. Így tárolja helyesen a készüléket:

• Alaposan tisztítsa le a készüléket és cserélje ki a sérült alkatrészeket.

• A szivattyút szárazon, fagymentes helyen kell tárolni.156 Hibaelhárítás Üzemzavar Lehetséges ok Megoldás A készülék nem rendelkezik kielégítő teljesítménnyel.

A víz rendkívül szennyezett.

Távolítsa el az algát és a leveleket a tóból.

Cserélje le a tó vizét.

Beszennyeződött a kvarcüveg. Tisztítsa meg a kvarcüveget. Megszűnt az UVC -lámpa szűrőhatása. Cserélje ki az UVC-lámpát. 8000 üzemóra után a szűrési hatás megszűnik. Túl nagy az átfolyási teljesítmény. Csökkentse a szivattyú teljesítményét. Nem világít az UVC-lámpa. A hálózati csatlakozó nincs csatlakoztatva. Illessze a hálózati csatlakozót a dugas- zaljba. Meghibásodott az UVC-lámpa. Cserélje ki az UVC-lámpát. Elektromos hálózati hiba követ- kezett be. Ellenőrizze az elektromos csatlakozást.

Vitronic 55 W: Az UVC-lámpás tis- ztítóberendezés túlmelegedés miatt kikapcsolt. A lehűlést követően az UVC -lámpás tis- ztítóberendezés automatikusan visszaka- pcsol.

Műszaki adatok Leírás

11 W 18 W 24 W 36 W 55 W Csatlakoztatási feszültség V AC 220 … 240 220 … 240 220 … 240 220 … 240 220 … 240 Hálózati frekvencia

50/60 50/60 50/60 50/60 50/60 Teljesítményfelvétel

Hálózati kábel hossza

(UV -C) Átfolyási menny- iség

10,0 20,0 25,0 40,0 60,0 halállománnyal

Megengedett értékek a vízre vonatkozóan Típus

Friss víz, tóvíz Medencevíz

6,8 … 8,5 7,2 … 8,3 Keménység

<0,4 <0,4 Teljes visszamaradó szárazanyag mg/l <50 <50 Hőmérséklet

• UVC lámpa, kvarcüveg és a kvarcüveghez való O-gyűrű Megsemmisítés TUDNIVALÓ:

A készüléket nem szabad háztartási hulladékként ártalmatlanítani.

Az UVC-lámpát és a készüléket a kijelölt visszavételi helyeken adja le.

A kábel levágásával tegye használhatatlanná a készüléket.158 Oryginalna instrukcja.
