NÁVOD NA OBSLUHU Vitronic 11 W OASE

Súčasti podliehajúce opotrebeniu

VÝSTRAHA Odpojte všetky elektrické prístroje vo vode od elektrickej siete, skôr ako siahnete do vody. V opačnom prípade hrozia ťažké zranenia alebo smrť elektrickým prúdom. Tento prístroj môžu používať deti staršie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatočnými skúsenosťami a znalosťami, keď sú pod dohľadom alebo boli poučené o bezpečnom používaní prístroja a pochopili nebezpečenstvá, ktoré z toho vyplývajú. Deti sa s prístro- jom nesmú hrať. Deti nesmú vykonávať čistenie a používateľskú údržbu.

Bezpečnostné pokyny Prípojka elektrickej energie

• Pre elektrickú inštaláciu vo vonkajšej oblasti platia osobitné predpisy. Elektrickú inštaláciu smie vykonať len kvalifikovaný elektrikár. – Kvalifikovaný elektrikár je kvalifikovaný na základe svojho odborného vzdelania, poznatkov a skúseností a smie vykonávať elektrickú inštaláciu vo vonkajšej oblasti. Dokážu rozpoznať možné nebezpečenstvá a dodržiavať regionálne a vnútroštátne normy, predpisy a ustanove- nia. – Pri otázkach a problémoch sa obráťte na kvalifikovaného elektrikára.

• Prístroj pripájajte iba vtedy, ak sa zhodujú elektrické údaje prístroja a napájania elektrickým prúdom.

• Prevádzkujte prístroj len na zásuvke, inštalovanej podľa predpisov. Prístroj musí byť zabe- zpečený ochranným zariadením proti chybnému prúdu s s nameraným chybným prúdom, ktorý nie je väčší než 30 mA.

• Predlžovacie rozvody a rozdeľovač prúdu (napr. lišty so zásuvkami) musia byť vhodné na používanie v vonku (chránené pred striekajúcou vodou).

• Otvorené zástrčky a zásuvky chráňte pred vlhkosťou.SK

• Nepoužívajte prístroj, ak sú elektrické vedenia alebo kryty poškodené.

• Poškodené pripojovacie vedenia sa nedajú nahradiť. Prístroj zlikvidujte.

• Prístroj nenoste ani neťahajte za elektrické vedenie.

• Vedenia pokladajte tak, aby boli chránené pred poškodeniami a aby o ne nemohol nikto zakop- núť.

• Nikdy na prístroji nevykonávajte technické zmeny.

• Na prístroji vykonávajte iba činnosti, ktoré sú popísané v tomto návode.

• Používajte len originálne náhradné diely príslušenstvo. Použitie v súlade s určeným účelom Výrobok opísaný v tomto návode používajte výlučne týmto spôsobom

• Na čistenie záhradných jazierok.

• Pre prevádzku s čistou vodou.

• Prístroj prevádzkujte len pri dodržiavaní technických údajov. (→ Technické údaje) Pro prístroj platia nasledujúce obmedzenia:

• Tento výrobok nie je určený na všeobecné osvetlenie, ale len na opísaný účel použitia.

• UVC-žiarivka sa nikdy nesmie používať mimo krytu alebo na iné účely. UVC-žiarenie je nebez- pečné pre oči a pokožku aj v nízkych dávkach.

• Nepoužívať pre komerčné alebo priemyslové účely.

• Nikdy neprevádzkujte bez prietoku vody.

• Nikdy neprevádzkujte s inými kvapalinami ako je voda.

• Nepoužívajte k sterilizácii pitnej vody alebo iných tekutín.

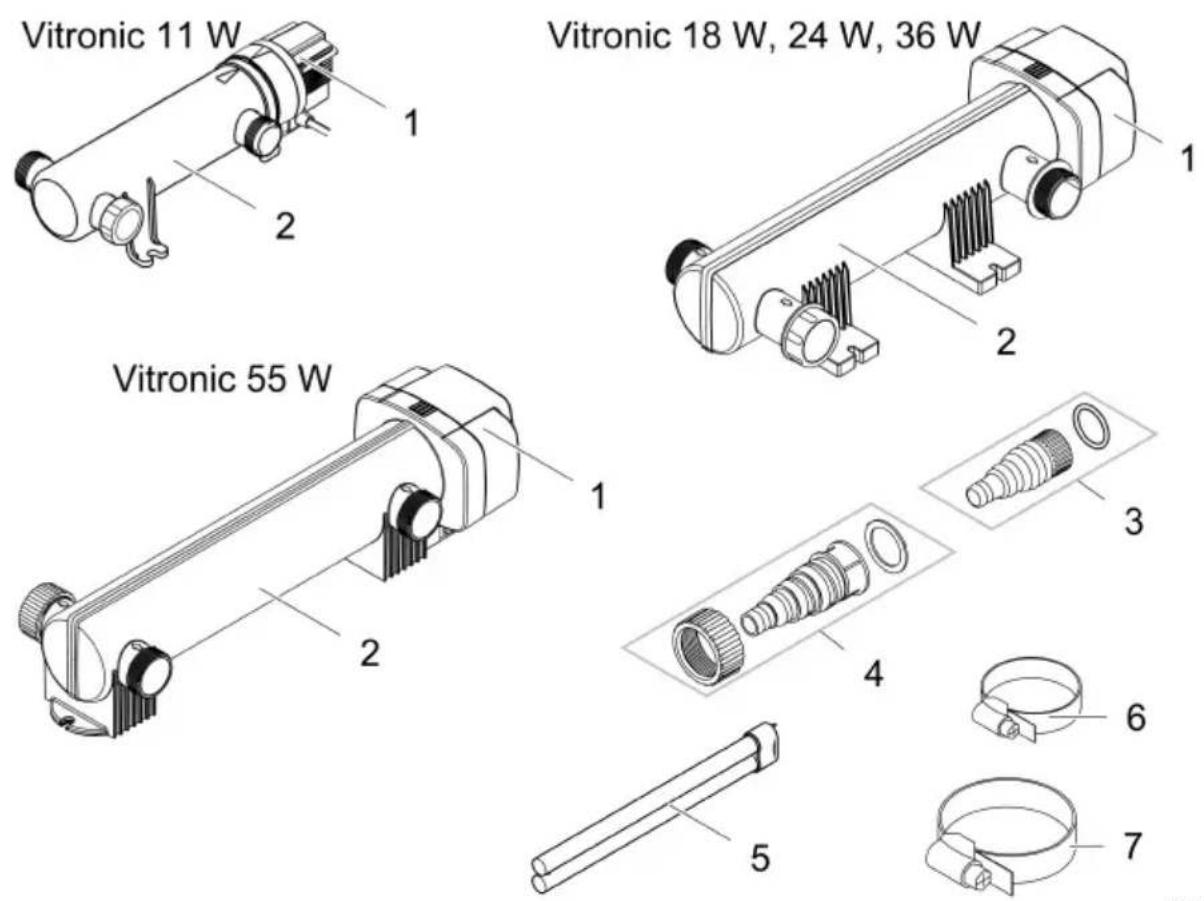

• Nepoužívať v spojení s chemikáliami, potravinami, ľahko zápalnými alebo výbušnými látkami.186 Popis výrobku Rozsah dodávky

Priehľadné stupňovité hadicové hrdlo s prevlečnou maticou

Prístroj je chránený proti vniknutiu striekajúcej vody.a proti dotyku nebezpečných dielov.

Nebezpečné UVC žiarenie.

Prístroj chráňte pred priamym slnečným žiarením.

Svetlo je vhodné na priame upevneni e na normálne horľavé upevňovacie plochy.

Prístroj chráňte pred mrazom.

Prístroj nelikvidujte s bežným domovým odpadom.

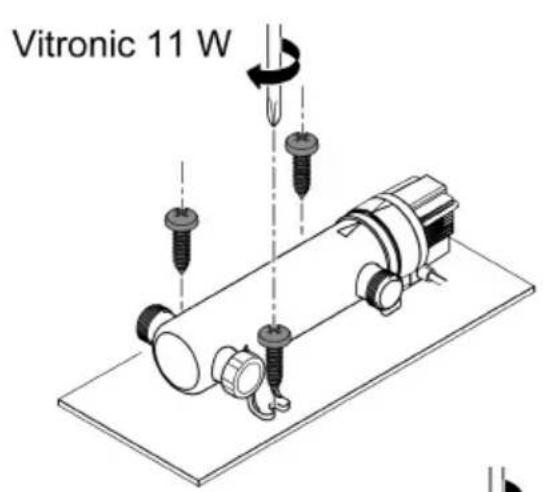

Inštalácia a pripojenie Vitronic 11 W

• Pri upevnení krytu na podklad nesmiete demontovať hlavu prístroja.

• UVC žiarovka je už vopred namontovaná zo závodu. Vitronic 18 W, 24 W, 36 W, 55 W

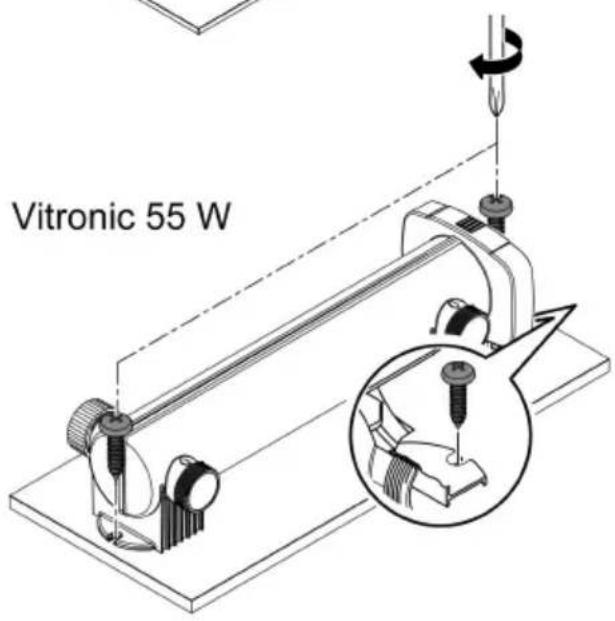

• Pred upevnením krytu na podklad, musíte demontovať hlavu prístroja. (→ Demontáž hlavy prístroja)

• UVC žiarovka nie je vopred namontovaná zo závodu. Pred opätovnou montážou hlavy prístroja osaďte UVC žiarovku do hlavy prístroja. (→ Čistenie kremičitého skla/výmena UVC žiarovky)188 Inštalácia prístroja

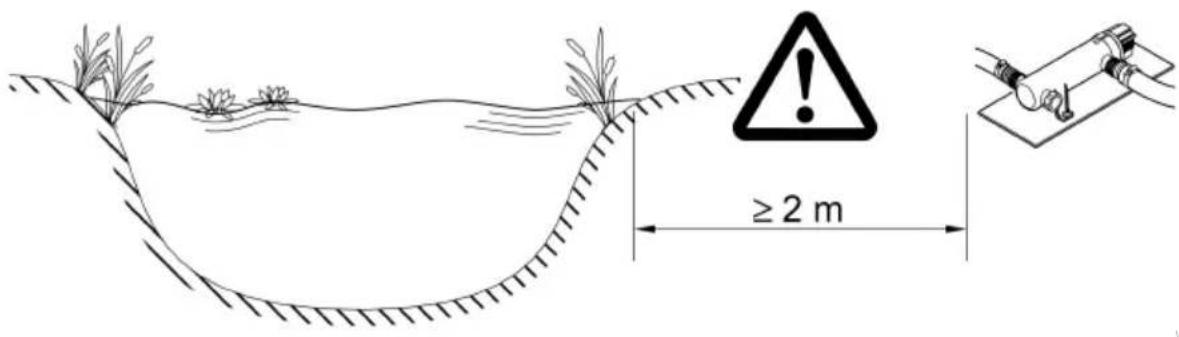

• Prístroj nainštalujte vo vzdialenosti minimálne 2 m od okraja jazierka.

• Prístroj nainštalujte len v povolených polohách. Tým sa zaručí bezchybná prevádzka.

• Zohľadnite dostatočný voľný priestor pre údržbové práce.

• Použite hadice, ktoré sú vhodné pre tlak min. 1 bar.

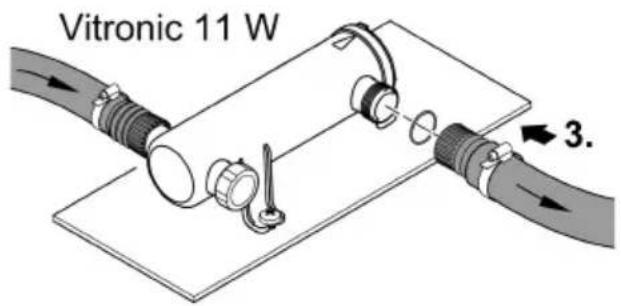

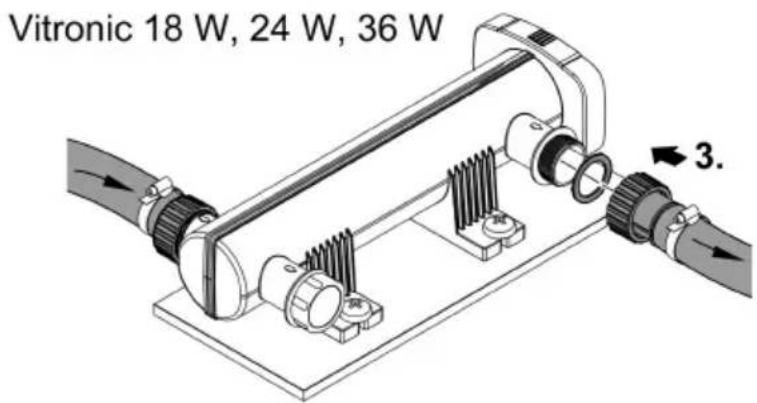

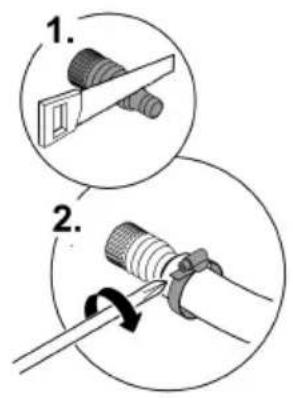

• Skráťte stupňovité hadicové hrdlo podľa použitého priemeru hadice.

• Naskrutkujte stupňovité hadicové hrdlo s plochým tesnením, príp. O-krúžkom na prípojku tak, aby bola prípojka tesná.

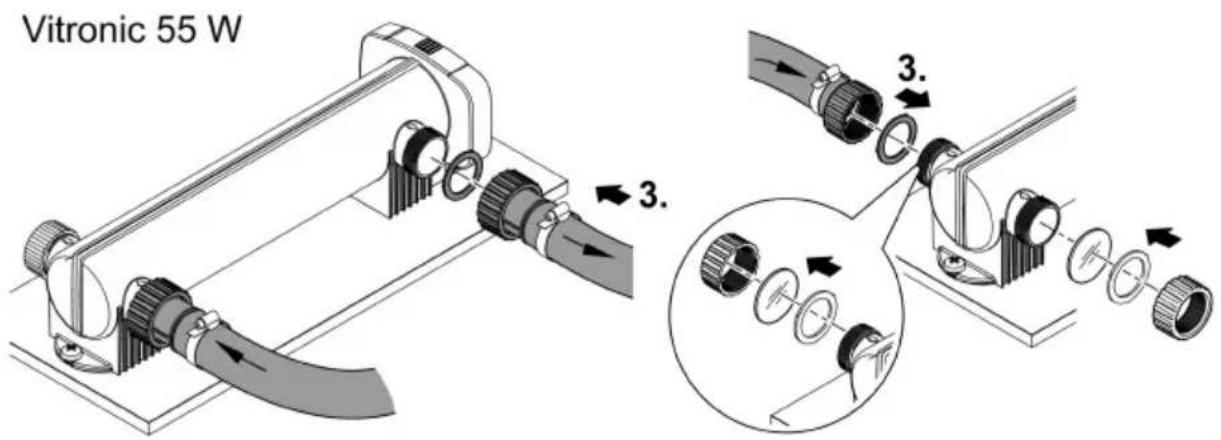

• Na zaistenie optimálneho vedenia hadice si môžete zvoliť z oboch oproti sebe ležiacich prípo- jok. – Pomocou uzáveru zatvorte prípojku, ktorú nepoužívate. – Vitronic 55 W: Uzáver má priezor na umožnenie funkčnej kontroly.

VTC0007190 Pripojenie prístroja na prietokový filter Vitronic 18 W, 24 W, 36 W Prístroj je vhodný na pripojenie na prietokový filter. Obe vypúšťacie hrdlá sa na prietokovom filtri zoskrutkujú s vtokovými dýzami. Dodržiavajte návod na obsluhu prietokového filtra. Postupujte nasledovne:

1. Odskrutkujte uzáver.

2. Obe vypúšťacie hrdlá s plochým tesnením preveďte cez oba otvory v stene zásobníka prieto-

4. Pripojte prívodnú hadicu na vtokové hrdlo. (→ Vytvorenie pripojení)

Uvedenie do prevádzky Poradie uvedenia do prevádzky:

4. Skontrolujte všetky prípojky na tesnosť.SK

• Zapnutie: Zasuňte sieťovú zástrčku do zásuvky. – Prístroj sa okamžite zapne.

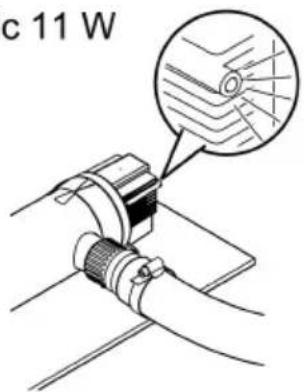

• Vypnutie: Vytiahnite sieťovú zástrčku zo zásuvky. Kontrola funkcie Funkčná skúška Vitronic 11 W 18 W, 24 W, 36 W 55 W Indikátor funkcie svieti, keď je UVC žiarovka zapnutá.

svetlo žiari cez transparentné stupňovité hadicové hrdlo, keď je UVC žiarovka zapnutá.

UV svetlo žiari cez priezor uzáveru, keď je UVC ži- arovka zapnutá.

Čistenie a údržba UPOZORNENIE Nepoužívajte agresívne čistiace prostriedky ani chemické roztoky. Tieto prostriedky môžu poško- diť kryt, zhoršiť funkciu prístroja, a tým spôsobiť škody zvieratám, rastlinám a životnému prost- rediu. Kryt očistite len zvonka čistou vodou a mäkkou kefkou.

• Odporúčané čistiace prostriedky pri silnom usadzovaní vápnika: – čistič čerpadiel PumpClean od spoločnosti OASE. – čistiaci prostriedok bez obsahu octu a chlóru.192 Demontáž hlavy prístroja POZOR Ultrafialové žiarenie UVC žiarovky môže spôsobiť popálenie očí alebo pokožky. Nikdy neprevádzkujte UVC žiarovku bez krytu alebo v poškodenom kryte. Pred začatím údržbových prác alebo pred výmenou UVC žiarovky oddeľte prístroj od siete. POZOR Kremičité sklo a UVC lampa sa môžu rozbiť a spôsobiť rezné poranenia. Všetky práce na UVC čističi vykonávajte opatrne, aby ste predišli rezným zraneniam. Zabráňte otrasom, nárazom a prudkým pohybom, aby ste zabránili rozbitiu skla. Z bezpečnostných dôvodov sa dá UVC žiarovka zapnúť až vtedy, keď je UVC čistič riadne osadený v prístroji. Vitronic 11 W Postupujte nasledovne:

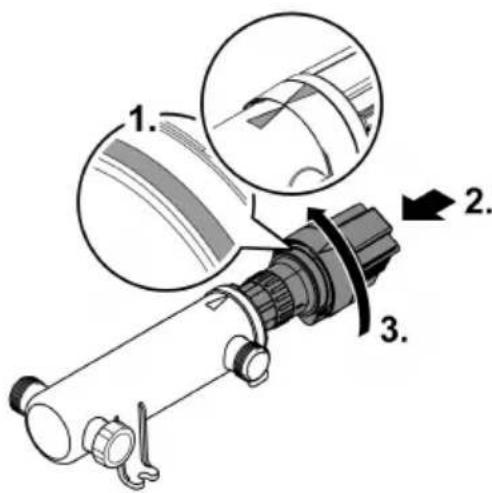

Montáž hlavy prístroja Postupujte nasledovne:

1. Skontrolujte správne osadenie O-krúžka na hlave prístroja.

– O-krúžok vyčistite a v prípade poškodenia ho vymeňte.

2. Hlavu prístroja opatrne a miernym tlakom zasuňte do krytu až na doraz.

– Pritom hlavu prístroja trochu pretočte, aby čapy a drážky bajonetového uzáveru do seba za- padali.

3. Hlavu prístroja otáčajte v smere hodinových ručičiek až na doraz.

Čistenie kremičitého skla/výmena UVC žiarovky UVC žiarovku vymeňte najneskôr po 8000 prevádzkových hodinách. Pri konštantnej prevádzke to zodpovedá približne jednej sezóne jazierka. Tým sa zaručí optimálny výkon filtra. POZOR Kremičité sklo a UVC lampa sa môžu rozbiť a spôsobiť rezné poranenia. Všetky práce na UVC čističi vykonávajte opatrne, aby ste predišli rezným zraneniam. Zabráňte otrasom, nárazom a prudkým pohybom, aby ste zabránili rozbitiu skla. Predpoklad

• Hlava prístroja je odobratá. (→ Demontáž hlavy prístroja)

• Používajte len UVC žiarovky, ktorých označenie a údaje o výkone sa zhodujú s údajmi na ty- povom štítku. (→ Technické údaje)194 Postupujte nasledovne:

• Uvoľnite samoreznú skrutku tak, aby sa špička skrutky zapustila do krytu sťahovacej skrutky.

• Ľahkým otáčavým pohybom vytiahnite kremičité sklo opatrne smerom dopredu.

• Pri osadení do hlavy prístroja kremičité sklo s O-krúžkom opatrne zatlačte až na doraz . – O-krúžok musí byť zatlačený do štrbiny medzi hlavou prístroja a kremičitým sklom.

Uloženie/prezimovanie Zariadenie nie je mrazuvzdorné a pri očakávanom mraze sa musí odinštalovať a uskladniť. Zariadenie sa skladuje nasledovne:

• Prístroj dôkladne vyčistite a vymeňte poškodené diely.

• Prístroj skladujte v suchu a chráňte pred mrazom.SK

Odstráňte poruchu Porucha Možná príčina Náprava Prístroj nepodáva uspokojivý výkon

Voda je mimoriadne znečistená

UVC žiarovku vymeňte. Po uplynutí 8000 prevádzkových hodín už nie je filter účinný.

Prietokový výkon je príliš vysoký Znížte výkon čerpadla UVC žiarovka nesviet

Sieťová zástrčka nie je pripojená

Zasuňte sieťovú zástrčku do zásu- vky UVC žiarovka je chybná UVC žiarovku vymeňte Sieťové pripojenie je chybné Skontrolujte elektrické pripojenie Vitronic 55 W: UVC čistič sa z dôvodu prehriatia vypol

Dĺžka sieťového kábla

Prevádzkový tlak maximálne bar 0,5 0,6 0,6 0,6 0,6 Prípojky

Súčasti podliehajúce opotrebeniu

Tento prístroj sa nesmie likvidovať spolu s domovým odpadom.

UVC žiarovku a prístroj zlikvidujte prostredníctvom určeného systému na spätný od- ber.
