РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Vitronic 11 W OASE

Руководство по эксплуатации

Монтаж на главата на уреда Процедирайте по следния начин:

Хомут для шланга 20 … 32 мм

Хомут для шланга 35 … 50 мм

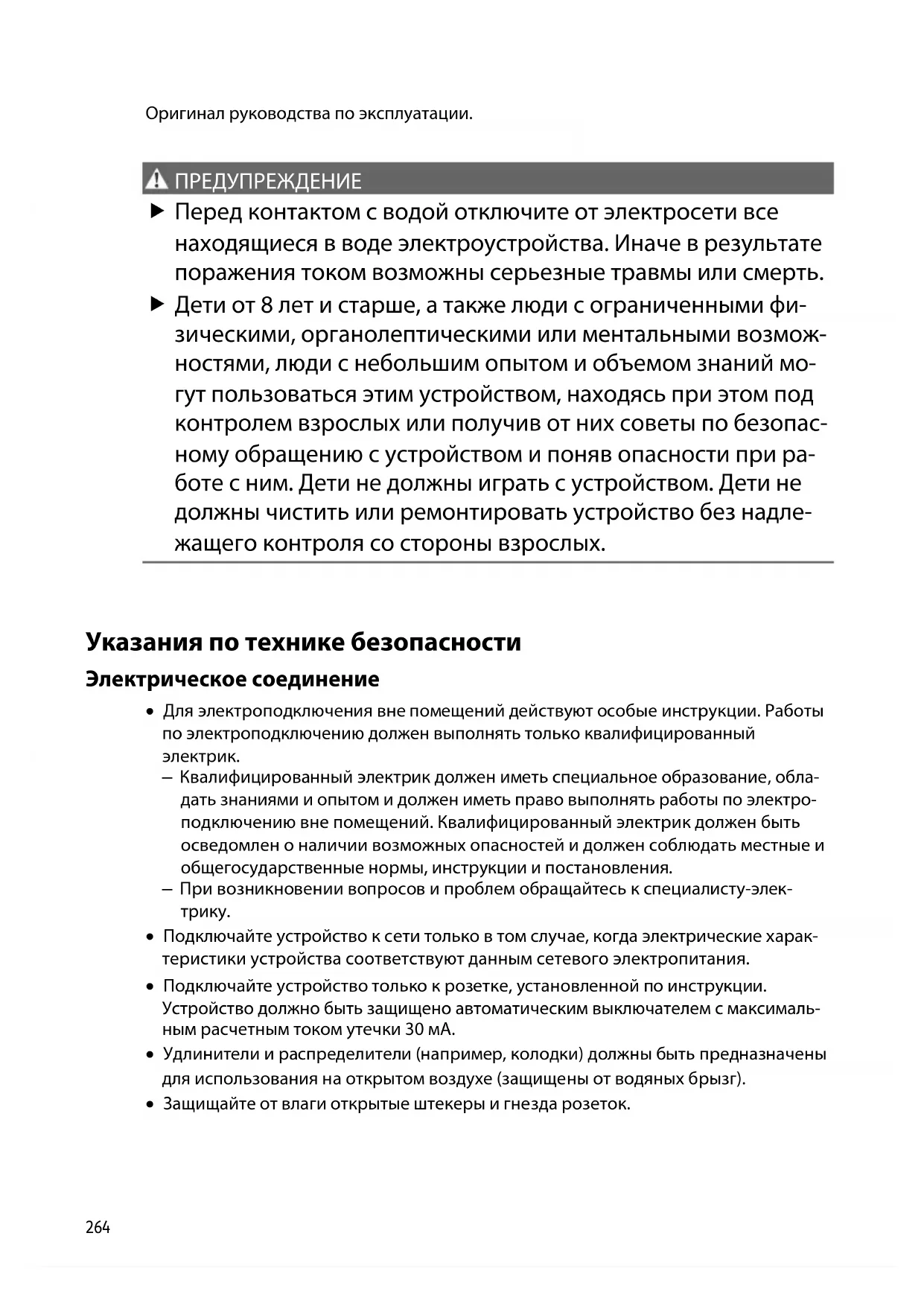

ПРЕДУПРЕ ЖДЕ НИЕ ПРЕДУПРЕЖДЕНИЕ Перед контактом с водой отключите от электросети все находящиеся в воде электроустройства. Иначе в результате поражения током возможны серьезные травмы или смерть. Дети от 8 лет и старше, а также люди с ограниченными фи- зическими, органолептическими или ментальными возмож- ностями, люди с небольшим опытом и объемом знаний мо- гут пользоваться этим устройством, находясь при этом под контролем взрослых или получив от них советы по безопас- ному обращению с устройством и поняв опасности при ра- боте с ним. Дети не должны играть с устройством. Дети не должны чистить или ремонтировать устройство без надле- жащего контроля со стороны взрослых.

Указания по технике безопасности Электрическое соединение

• Для электроподключения вне помещений действуют особые инструкции. Работы по электроподключению должен выполнять только квалифицированный

– Квалифицированный электрик должен иметь специальное образование, обла- дать знаниями и опытом и должен иметь право выполнять работы по электро- подключению вне помещений. Квалифицированный электрик должен быть осведомлен о наличии возможных опасностей и должен соблюдать местные и общегосударственные нормы, инструкции и постановления. – При возникновении вопросов и проблем обращайтесь к специалисту-элек-

• Подключайте устройство к сети только в том случае, когда электрические харак- теристики устройства соответствуют данным сетевого электропитания.

• Подключайте устройство только к розетке, установленной по инструкции. Устройство должно быть защищено автоматическим выключателем с максималь- ным расчетным током утечки 30 мА.

• Удлинители и распределители (например, колодки) должны быть предназначены для использования на открытом воздухе (защищены от водяных брызг).

• Защищайте от влаги открытые штекеры и гнезда розеток.RU

Безопасная эксплуатация

• Нельзя пользоваться устройством, если его корпус или электрические кабели по-

• Поврежденный кабель заменить нельзя. Сдайте устройство в утилизацию.

• Не переносите и не тяните устройство, держа его за электрический кабель!

• Укладывайте электрокабели так, чтобы они были защищены от возможных повре- ждений и чтобы люди не могли через них споткнуться.

• Запрещается вносить изменения в конструкцию устройства.

• В устройстве разрешается выполнять только те работы, которые описаны в дан- ном руководстве по эксплуатации.

• Используйте только оригинальные запчасти и принадлежности. Использование прибора по назначению Описанное в данном руководстве по эксплуатации изделие разрешается использо- вать только следующим образом:

• Для чистки садовых прудов.

• Для эксплуатации с чистой водой.

• Эксплуатируйте данное устройство только в пределах указанных технических па- раметров. (→ Технические параметры) На прибор распространяются следующие ограничения:

• Этот продукт не предназначен для общего освещения, его нужно использовать только для описанных целей применения.

• Запрещается использовать УФ-лампу вне корпуса или для применения в других целях. УФ-излучение даже в малых дозах опасно для глаз и кожи!

• Не разрешается использование ни для производственного, ни для промышлен- ного назначения.

• Никогда не эксплуатируйте без протока воды.

• Работать с другой жидкостью, кроме воды, запрещается.

• Запрещается использовать для стерилизации питьевой воды или иных жидко-

• Не использовать в контакте с химикатами, пищевыми продуктами, легковоспла- меняющимися или взрывчатыми материалами.266 Описание изделия Объем поставки

Головная часть устройства

Прозрачный шланговый штуцер-елочка с круг- лым прокладочным кольцом

• Для шланга диаметром 19 … 38 мм

Прозрачный шланговый штуцер-елочка с накид- ной гайкой и плоским уплотнением.

• Для шланга диаметром 25 … 38 мм

• Vitronic 11: в собранном состоянии

Шланговый зажим 20 ... 32 мм

Шланговый зажим 35 … 50 мм

Технические характеристики Излучение УФ-очистителя удаляет плавающие водоросли, бактерии и микроорга- низмы. УФ-очиститель интегрируют в контур циркуляции воды в идеальном случае непосредственно перед прудовым фильтром. Символы на приборе

Устройство защищено от брызг воды и от прикосновений к опасным частям.

Опасное УФ-излучение!

Защищайте устройство от воздействия прямых солнечных лучей.

Осветительное устройство можно закреплять непосредственно на обычных воспламеняющихся поверхностях.

Защищайте устройство от минусовых температур.

Данное устройство нельзя утилизировать вместе с обычными домашними

Прочитайте руководство по эксплуатации!

Установка и подсоединение Vitronic 11 W

• Для закрепления корпуса на опорном основании головную часть устройства де- монтировать не нужно.

• УФ-лампа уже установлена на заводе-изготовителе. Vitronic 18 W, 24 W, 36 W, 55 W

• Для закрепления корпуса на опорном основании головную часть устройства нужно демонтировать. (→ Демонтаж головки устройства)

• УФ-лампа на заводе-изготовителе не установлена. Вставьте сначала УФ-лампу в головную часть устройства и после этого головную часть соедините с корпусом. (→ Почистите кварцевое стекло / Замените УФ-лампу)268 Размещение устройства

• Размещайте устройство на расстоянии не менее 2 м от края водоема.

• Размещайте устройство только в разрешенных позициях. Благодаря этому гаран- тируется исправный режим работы.

• Оставьте достаточно места для выполнения техналадочных работ.

Выполнить соединения

• Используйте шланги, предназначенные для давления не менее 1 бар.

• Укоротите шланговый штуцер-елочку в соответствии с используемым диаметром

• Зафиксируйте шланг шланговым зажимом.

• Прочно затяните рукой накидную гайку шлангового штуцер-елочки.

• Прикрутите шланговый штуцер-елочку вместе с плоским или круглым уплотне- нием к адаптеру так, чтобы это место стало герметичным.

• Для оптимальной укладки шланга можно выбрать один из двух находящихся друг напротив друга адаптеров. – Неиспользуемый адаптер нужно закрыть защитным колпачком. – Vitronic 55 W: У защитного колпачка есть смотровое стекло для контроля за ра-

VTC0007270 Подключить устройство к проточному фильтру Vitronic 18 W, 24 W, 36 W Устройство пригодно для подключения к проточному фильтру. Оба выпускных шту- цера скрепляют на винт с впускными соплами на проточном фильтре. Соблюдайте руководство по эксплуатации проточного фильтра! Необходимо выполнить следующие действия:

1. Открутите защитный колпачок.

2. Выпускные штуцера с плоским уплотнением просуньте через два отверстия в

стенке емкости проточного фильтра.

3. Впускное сопло с круглым кольцом накрутите на выпускной штуцер и прочно за-

4. Подключите питающий шланг к впускному штуцеру. (→ Выполнить соединения)

Пуск в эксплуатацию Последовательность пуска в эксплуатацию:

1. Включите насос и подождите, пока корпус УФ-очистителя наполнится водой.

2. Включите УФ-очиститель.

– Запрещается использовать УФ-очиститель без потока воды.

3. Проверьте работу УФ-очистителя.

4. Проверьте на герметичность все места соединений.RU

Включение/выключение

• Включить: Вставьте штекер в розетку. – Устройство включается немедленно.

• Выключить: Выньте штекер из розетки. Проверить работу Проверка рабочей функции Vitronic 11 W 18 W, 24 W, 36 W 55 W Индикатор рабочего состояния светится тогда, когда включена УФ-лампа.

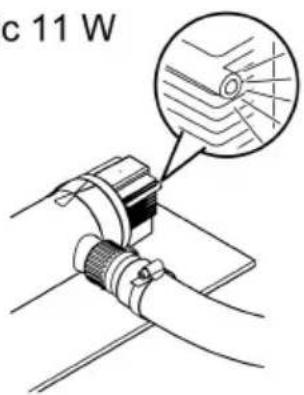

УФ-свет просвечивает через прозрачный штуцер-елочку когда включена УФ-лампа.

УФ-свет просвечивает через смотровое стекло защитного колпачка когда вклю- чена УФ-лампа.

Не используйте агрессивные средства для чистки или химические растворители. Эти средства могут повредить корпус насоса, отрицательно повлиять на его рабо- чие функции и нанести ущерб животным, растениям и окружающей среде. Чистить устройство нужно только с наружной стороны чистой водой и мягкой

• Рекомендуемое чистящее средство при стойких отложениях извести: – Очиститель насоса PumpClean OASE. – Бытовое моющее средство без содержания хлора и уксуса.272 Демонтаж головки устройства

Ультрафиолетовое излучение УФ-лампы может обжечь глаза или кожу. УФ-лампу не разрешается использовать без корпуса или в поврежденном кор-

До начала работ по техобслуживанию или перед установкой УФ-лампы отсоеди- ните устройство от электросети.

Кварцевое стекло и УФ-лампа могут разбиться и вызвать порезы. Все работы с УФ-очистителем нужно выполнять осторожно, чтобы не порезаться. Чтобы не разбить стекло избегайте сотрясений, толчков и резких движений. Из соображений безопасности УФ-лампа включается только тогда, когда УФ- очиститель правильно установлен в устройстве. Vitronic 11 W Необходимо выполнить следующие действия:

• Поверните головную часть устройства против часовой стрелки до упора и вместе с уплотнительным круглым кольцом извлеките ее из корпуса. Vitronic 18 W, 24 W, 36 W, 55 W Необходимо выполнить следующие действия:

• Нажмите на фиксаторный крючок, поверните головку устройства против часовой стрелки до упора и осторожно выньте головную часть устройства из корпуса.

Монтаж головки устройства Необходимо выполнить следующие действия:

1. Проверьте правильное положение круглого уплотнительного кольца в головной

части устройства. – Почистите круглое уплотнительное кольцо, в случае повреждения замените

2. Головную часть устройства осторожно и с легким нажимом вставьте в корпус до

– При этом головную часть устройства следует немного поворачивать, чтобы обеспечить хорошее зацепление штырьков и канавок байонетного затвора.

3. Поворачивайте головную часть устройства по часовой стрелке до упора.

Почистите кварцевое стекло / Замените УФ-лампу Менять УФ-лампу следует максимум через 8 000 рабочих часов. При неизменных условиях эксплуатации это соответствует примерно одному сезону работы пруда. Благодаря этому гарантируется оптимальная производительность фильтра.

Кварцевое стекло и УФ-лампа могут разбиться и вызвать порезы. Все работы с УФ-очистителем нужно выполнять осторожно, чтобы не порезаться. Чтобы не разбить стекло избегайте сотрясений, толчков и резких движений. Исходное условие

• Головная часть устройства снята. (→ Демонтаж головки устройства)

• Разрешается использовать только лампы, обозначение и мощность которых соот- ветствуют данным на типовой табличке. (→ Технические параметры)274 Необходимо выполнить следующие действия:

• Откручивайте винт-саморез до тех пор, пока острие винта остается в корпусе за- жимного винта.

• Снимите кварцевое стекло легким вращательным движением вперед на себя.

• При сборке осторожно вдавите кварцевое стекло с уплотнительным круглым кольцом в головную часть устройства до упора. – Уплотнительное круглое кольцо должно находиться в зазоре между головной частью устройства и кварцевым стеклом.

• Прочно затяните рукой зажимный винт.

• Почистите кварцевое стекло влажной тряпочкой, чтобы удалить грязь и отпе- чатки пальцев.

Хранение на складе/хранение в зимнее время Устройство не устойчиво к низким температурам, при ожидаемых заморозках его нужно демонтировать и убрать на хранение. Правильное хранение устройства:

• Тщательно почистите устройство и замените поврежденные части.

• Хранить прибор в сухом виде, не допуская его замерзания.RU

Устранение неисправности Неисправность Возможная причина Устранение неисправности Устройство имеет неудовлетворительную производительность

Очень грязная вода Уберите из водоема водо- росли и листву Замените воду в водоеме Кварцевое стекло грязное Почистите кварцевое стекло УФ-лампа не дает эффекта

Замените УФ-лампу. Через

часов работы эффектив- ность фильтрации себя исчер-

Пропускная способность слишком высокая

производительность насоса УФ-лампа не светится Не подключен сетевой штекер Вставьте сетевой штекер в ро-

УФ-лампа повреждена Замените УФ-лампу Повреждено место подключе-

Проверьте место электроподключения Vitronic 55 W: В результате пе-

После охлаждения УФ- очиститель снова включается автоматически276 Технические параметры

11 W 18 W 24 W 36 W 55 W Напряжение на входе V пер.

50/60 50/60 50/60 50/60 50/60 Потребляемая мощность

Длина сетевого кабеля

Допустимые показатели качество воды

Чистая вода, прудовая вода Вода в бассейне Значение pН

6,8 … 8,5 7,2 … 8,3 Жесткость воды

8 … 15 8 … 15 Свободный хлор

<0,3 <0,6 Содержание хлоридов

<250 <250 Содержание солей

<0,4 <0,4 Общий сухой остаток

Изнашивающиеся детали

• УФ-лампа, кварцевое стекло и круглое уплотнительное кольцо для кварцевого

Данное устройство нельзя утилизировать вместе с домашними отходами!

Утилизировать УФ-лампы нужно только через предусмотренную для этого систему возврата.

Сделайте устройство непригодным для эксплуатации, перерезав электро- кабель.278
