MANUALE UTENTE Vitronic 11 W OASE

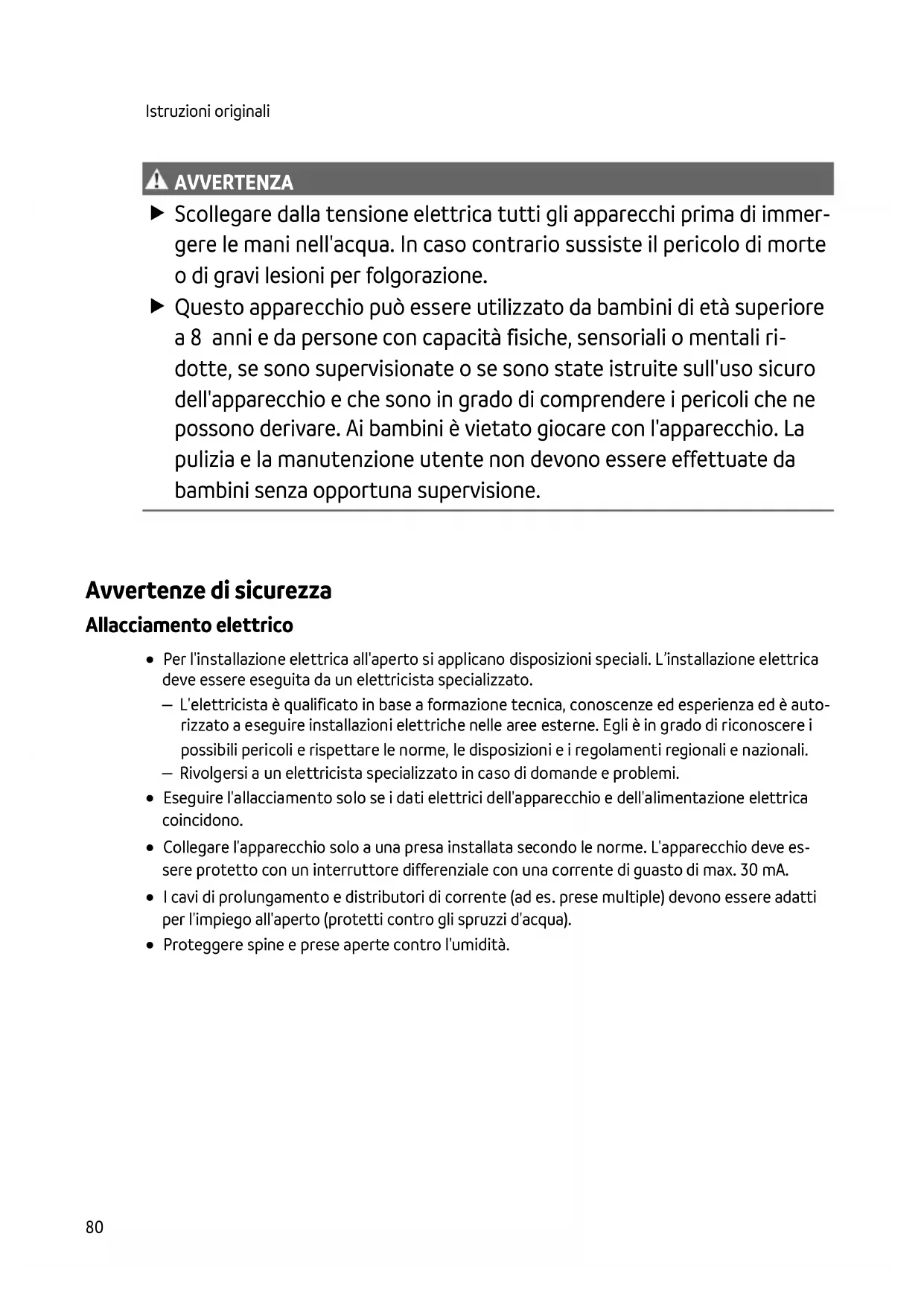

AVVI SO AVVERTENZA Scollegare dalla tensione elettrica tutti gli apparecchi prima di immer- gere le mani nell'acqua. In caso contrario sussiste il pericolo di morte o di gravi lesioni per folgorazione. Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ri- dotte, se sono supervisionate o se sono state istruite sull'uso sicuro dell'apparecchio e che sono in grado di comprendere i pericoli che ne possono derivare. Ai bambini è vietato giocare con l'apparecchio. La pulizia e la manutenzione utente non devono essere effettuate da bambini senza opportuna supervisione.

Avvertenze di sicurezza Allacciamento elettrico

• Per l'installazione elettrica all'aperto si applicano disposizioni speciali. L’installazione elettrica deve essere eseguita da un elettricista specializzato. – L'elettricista è qualificato in base a formazione tecnica, conoscenze ed esperienza ed è auto- rizzato a eseguire installazioni elettriche nelle aree esterne. Egli è in grado di riconoscere i possibili pericoli e rispettare le norme, le disposizioni e i regolamenti regionali e nazionali. – Rivolgersi a un elettricista specializzato in caso di domande e problemi.

• Eseguire l'allacciamento solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica coincidono.

• Collegare l'apparecchio solo a una presa installata secondo le norme. L'apparecchio deve es- sere protetto con un interruttore differenziale con una corrente di guasto di max. 30 mA.

• I cavi di prolungamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto (protetti contro gli spruzzi d'acqua).

• Proteggere spine e prese aperte contro l'umidità.IT

Funzionamento sicuro

• Non utilizzare l'apparecchio se i cavi elettrici o l'alloggiamento sono danneggiati.

• Un cavo di alimentazione danneggiato non può essere sostituito. Smaltire l’apparecchio.

• Non trasportare o trascinare l'apparecchio afferrando il cavo di alimentazione.

• Posare i cavi al riparo da danni e in maniera tale che nessuno possa inciamparvi.

• Non apportate mai modifiche tecniche all'apparecchio.

• Eseguire sull'apparecchio solo le operazioni descritte nelle presenti istruzioni.

• Utilizzare solo solo parti di ricambio e accessori originali. Impiego ammesso Utilizzare il prodotto descritto nelle presenti istruzioni esclusivamente come segue:

• Per la pulizia di laghetti da giardino

• Per il funzionamento con acqua pulita.

• Utilizzare l'apparecchio solo nel rispetto dei dati tecnici. (→ Dati tecnici) Per l'apparecchio valgono le seguenti restrizioni:

• Questo prodotto non è adatto per l'illuminazione generale, ma è destinato solo allo scopo de- scritto.

• Non utilizzare mai la lampada UVC al di fuori della scatola oppure per altre finalità. Le radiazioni sono pericolose per gli occhi e la pelle anche se il dosaggio è minimo.

• Non utilizzarlo per scopi commerciali o industriali.

• Non utilizzarlo mai senza flusso d'acqua.

• Non utilizzare l'apparecchio con liquidi diversi dall'acqua.

• Non utilizzare per sterilizzare acqua potabile o altri liquidi.

• Non utilizzarlo unitamente a prodotti chimici, generi alimentari, sostanze facilmente infiam- mabili o esplosive.82 Descrizione del prodotto Volume di fornitura

Vitronic 11 W 18 W, 24 W, 36 W, 55 W Descrizione

Testa dell'apparecchio

Per tubi flessibili di diametro 19 … 38 mm

Boccola a gradini trasparente del tubo flessibile con dado a cap- pello e guarnizione piatta

Per tubi flessibili di diametro 25 … 38 mm

Caratteristiche La radiazione UV del depuratore UVC rimuove alghe, batteri e germi in sospensione. Il depuratore UVC viene integrato nel circuito dell'acqua, preferibilmente a monte del filtro del laghetto. Simboli sull'apparecchio

L’apparecchio è protetto contro la penetrazione di spruzzi d'acqua e il contatto con parti pericolose.

Radiazioni UVC pericolose

Proteggere l’apparecchio dalla radiazione solare diretta.

La lampada è adatta al fissaggio diretto su normali superfici di fissaggio infiammabili

Proteggere l'apparecchio dal gelo.

Non smaltire questo apparecchio gettandolo nei rifiuti domestici.

Leggere le istruzioni d'uso

Installazione e allacciamento Vitronic 11 W

• Per fissare l'alloggiamento sulla base non è necessario smontare la testa dell'apparecchio.

• La lampada UVC è promontata da fabbrica. Vitronic 18 W, 24 W, 36 W, 55 W

• Prima di poter fissare l'alloggiamento sulla base, è necessario smontare la testa dell'apparec- chio. (→ Smontaggio della testa dell'apparecchio)

• La lampada UVC non è promontata da fabbrica. Inserire la lampada UVC nella testa dell'appa- recchio, prima di rimontare la testa dell'apparecchio. (→ Pulizia del vetro di quarzo / Sostitu- zione della lampada UVC)84 Installare l'apparecchio

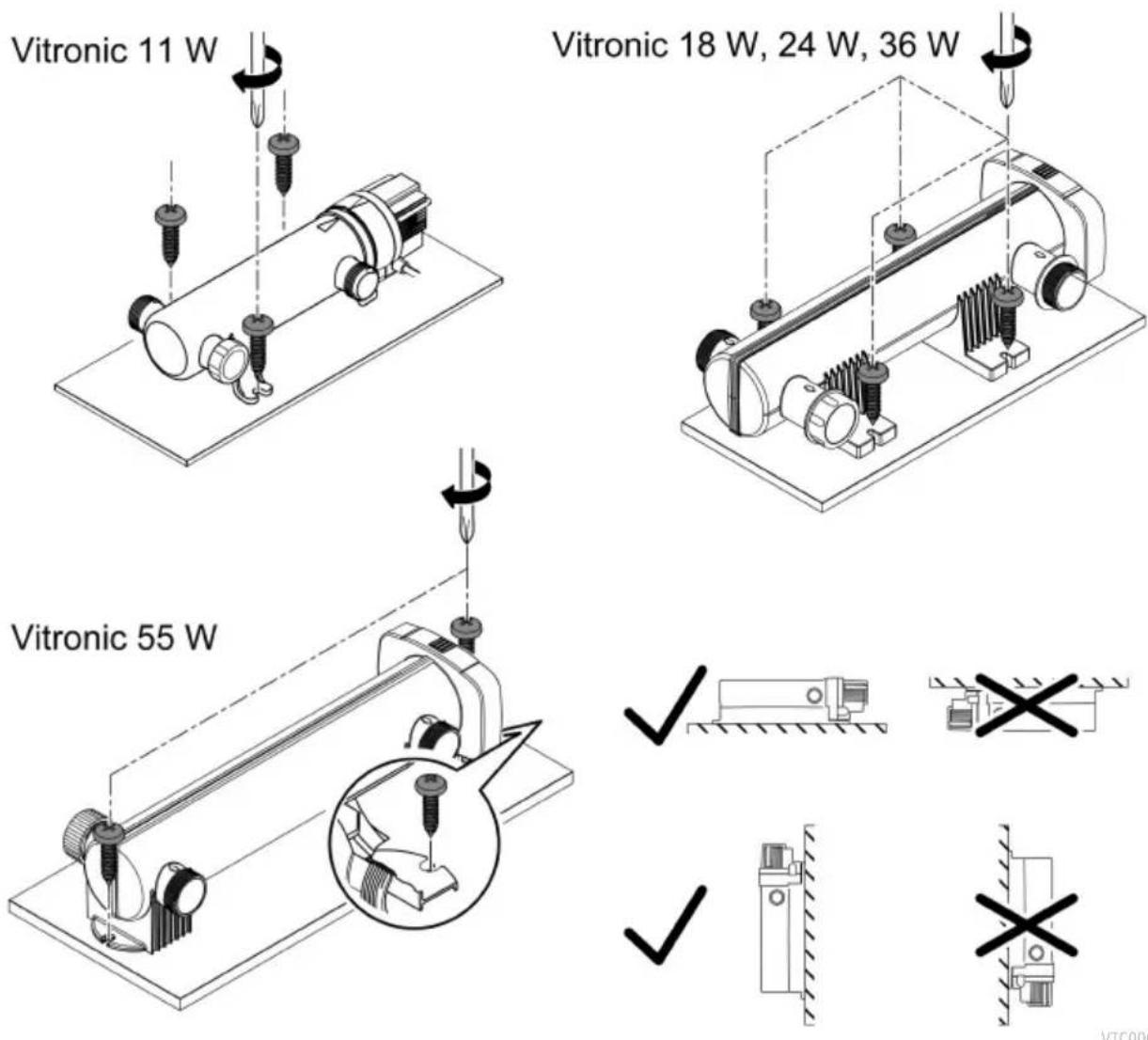

• Installate l'apparecchio ad almeno 2 m di distanza dal laghetto.

• Installare l'apparecchio solo nelle posizioni consentite. Questo assicura un funzionamento senza guasti.

• Lasciare spazio libero sufficiente per i lavori di manutenzione.

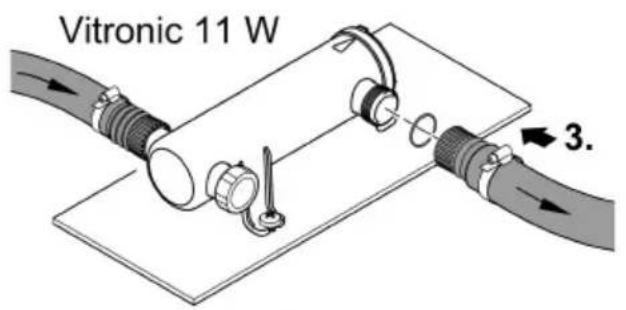

Realizzare i collegamenti

• Utilizzare tubi flessibili adatti per una pressione minima di 1 bar.

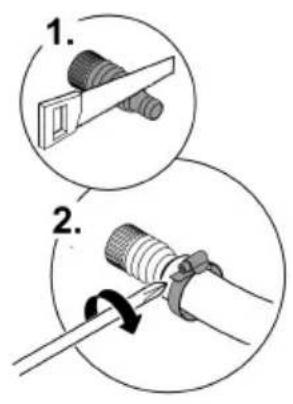

• Accorciare le boccole a gradini del tubo flessibile in funzione del diametro del tubo flessibile utilizzato.

• Fissare il tubo flessibile con una fascetta stringitubi.

• Stringere a mano il dado a risvolto della boccola a gradini del tubo flessibile.

• Avvitare la boccola a gradini del tubo flessibile con una guarnizione piatta o un O-ring sul rac- cordo, in maniera da renderlo ermetico.

• Per una conduzione ottimale del tubo flessibile è possibile scegliere fra i due attacchi contrap- posti. – Con il tappo, chiudere l'attacco che non viene utilizzato. – Vitronic 55 W: Il tappo è provvisto di un vetro di controllo per la verifica del funzionamento.

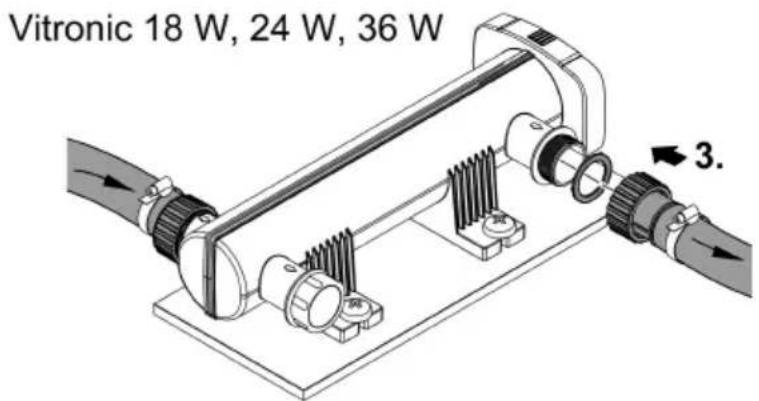

VTC000786 Collegare l'apparecchio al filtro di flusso Vitronic 18 W, 24 W, 36 W L'apparecchio è adatto per il collegamento al filtro di flusso. Avvitare i due manicotti di uscita con gli ugelli di entrata sul filtro di flusso. Osservare le istruzioni d'uso del filtro di flusso. Procedere nel modo seguente:

1. Svitare il tappo.

2. Guidare i due ugelli di uscita con guarnizione piatta attraverso i due fori nella parete del serba-

toio del filtro a flusso passante.

3. Avvitare l'ugello di ingresso con O-ring sul raccordo di uscita e stringere a mano l'ugello di in-

4. Collegare il tubo d'ingresso al raccordo d'ingresso. (→ Realizzare i collegamenti)

Messa in funzione Sequenza per la messa in funzione:

1. Accendere la pompa ed attendere fino a quando l'alloggiamento del depuratore UVC è riem-

2. Accendere il depuratore UVC.

– Non far mai funzionare il depuratore UVC senza flusso d'acqua.

3. Controllate il funzionamento del depuratore UVC.

4. Controllare la tenuta di tutti i raccordi.IT

Avviamento / Spegnimento

• Avviamento: Inserire la spina elettrica nella presa. – L'apparecchio si avvia immediatamente.

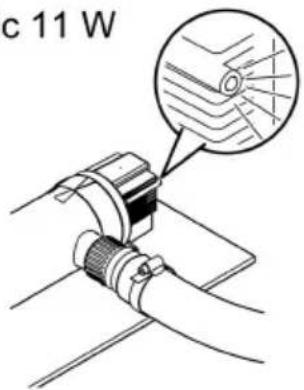

• Spegnimento: Sfilare la spina elettrica dalla presa. Controllo del funzionamento Controllo di funzionamento Vitronic 11 W 18 W, 24 W, 36 W 55 W L'indicatore di funzione è acceso se la lampada UVC è attivata.

La luce UV passa attraverso la boccola a gradini del tubo flessibile se la lampada UVC è accesa.

La luce UV passa attraverso il vetro di controllo del tappo di chiusura, se la lampada UVC è ac- cesa.

Pulizia e manutenzione NOTA Non utilizzare detergenti aggressivi o soluzioni chimiche. Questi agenti possono danneggiare l'al- loggiamento, compromettere la funzionalità dell’apparecchio e sono dannosi per animali, piante e ambiente. Pulire l'alloggiamento solo dall'esterno con acqua limpida e una spazzola morbida.

• Detergenti consigliati per calcificazioni resistenti: – Detergente PumpClean OASE. – Detergente per uso domestico senza aceto e cloro.88 Smontaggio della testa dell'apparecchio ATTENZIONE La radiazione ultravioletta della lampada UVC può ustionare gli occhi e la cute. Non impiegare mai la lampada UVC all'esterno dell'alloggiamento o all'interno di un alloggia- mento difettoso. Scollegare l'apparecchio dalla rete elettrica prima di procedere ai lavori di manutenzione o prima di sostituire la lampada UVC. ATTENZIONE Il vetro di quarzo e la lampada UVC possono rompersi e provocare lesioni da taglio. Per evitare lesioni da taglio, procedere cautamente durante gli interventi sul depuratore UVC. Per non rompere il vetro, evitare vibrazioni, urti e movimenti improvvisi. Per motivi di sicurezza è possibile accendere la lampada UVC solo se il depuratore UVC è montato correttamente nell'apparecchio. Vitronic 11 W Procedere nel modo seguente:

• Ruotare la testa dell'apparecchio in senso antiorario fino al punto in cui può andare ed estrarla con cautela dall'alloggiamento insieme all'O-ring. Vitronic 18 W, 24 W, 36 W, 55 W Procedere nel modo seguente:

• Premere il gancio di bloccaggio, poi ruotare la testa dell'apparecchio in senso antiorario fino a quando non arriva e tirare con attenzione la testa dell'apparecchio fuori dall'alloggiamento.

Montaggio della testa dell'apparecchio Procedere nel modo seguente:

1. Controllare l'O-ring sulla testa dell'apparecchio per verificarne il corretto inserimento.

– Pulire l'O-ring, sostituirlo se danneggiato.

2. Spingete la testa dell'apparecchio con attenzione e con una leggera pressione nell'alloggia-

mento fino alla battuta. – Ruotare leggermente la testa dell'apparecchio fino a quando i perni e le scanalature della chiusura a baionetta si innestano l'uno nell'altro.

3. Ruotare la testa dell'apparecchio in senso orario fino alla battuta.

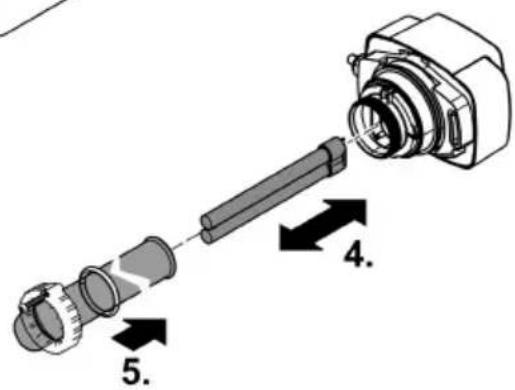

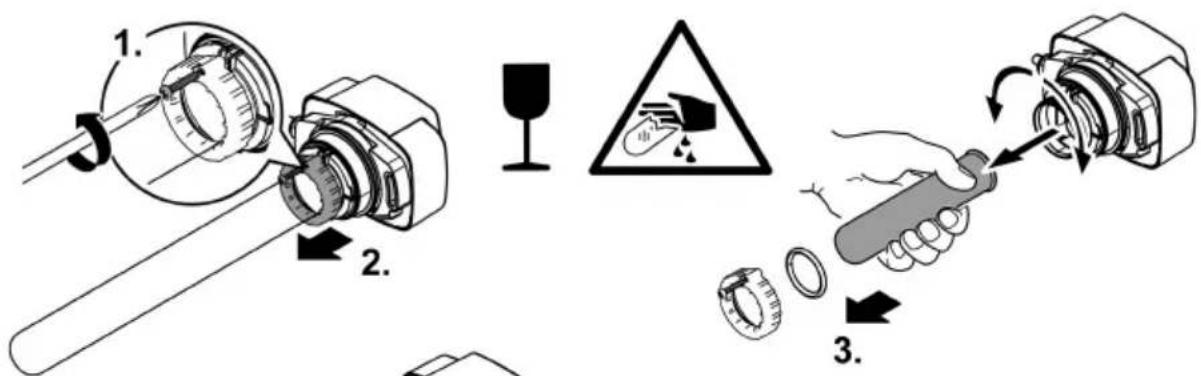

Pulizia del vetro di quarzo / Sostituzione della lampada UVC Sostituire la lampada UVC al più tardi dopo 8.000 ore d'esercizio. In caso di funzionamento co- stante, questo corrisponde a circa una stagione del laghetto. In tal modo vengono garantite pre- stazioni di filtraggio ottimali. ATTENZIONE Il vetro di quarzo e la lampada UVC possono rompersi e provocare lesioni da taglio. Per evitare lesioni da taglio, procedere cautamente durante gli interventi sul depuratore UVC. Per non rompere il vetro, evitare vibrazioni, urti e movimenti improvvisi. Condizione

• La testa dell'apparecchio è stata rimossa. (→ Smontaggio della testa dell'apparecchio)

• Utilizzare solo lampade UVC la cui denominazione e indicazione di potenza corrispondono ai dati riportati sulla targhetta di identificazione. (→ Dati tecnici)90 Procedere nel modo seguente:

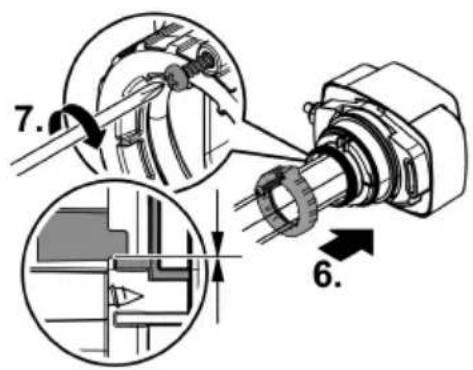

• Sbloccare la vite autofilettante finché la relativa punta non è incassata nel corpo della vite di serraggio.

• Sfilare in avanti il vetro al quarzo con un leggero movimento di rotazione.

• Durante il montaggio, premere il vetro al quarzo con l'O-ring cautamente nella testa dell'appa- recchio fino alla battuta. – L'O-ring deve essere nella fessura fra testa dell'apparecchio e vetro di quarzo.

• Stringere la vite di serraggio fino alla battuta.

• Pulire il vetro al quarzo con un panno umido per rimuovere lo sporco e le impronte digitali.

Immagazzinaggio/Invernaggio L'apparecchio non è a prova di gelo e quindi deve essere smontato e immagazzinato se si pre- vede l'arrivo del gelo. Immagazzinare correttamente l'apparecchio procedendo nel modo seguente:

• Pulire a fondo l'apparecchio e sostituire le parti danneggiate.

• Immagazzinare l'apparecchio in un luogo asciutto e al riparo dal gelo.IT

Eliminazione di anomalie Anomalia Possibili cause Intervento L'apparecchio non fornisce presta- zioni soddisfacenti

L'acqua è estremamente sporca

Togliere alghe e foglie dal laghetto

Cambiare l'acqua nel laghetto

Il vetro al quarzo è sporco Pulire il vetro al quarzo La lampada UVC non ha più effetto filtrante

Sostituire la lampada UVC. Dopo 8000 ore di esercizio, il potere fil- trante è esaurito.

La portata è eccessiva Ridurre la potenza della pompa La lampada UVC non fa luce

La sp ina elettrica non è inserita nella presa Inserire la spina elettrica nella presa La lampada UVC è difettosa Sostituire la lampada UVC La presa di rete è guasta Controllare l'allacciamento elett- rico Vitronic 55 W: Il depuratore UVC si è spento per sovratemperatura Al termine del raffreddamento, il depuratore UVC si riaccende auto- maticamente

Dati tecnici Descrizione

Lunghezza cavo di rete

1,3 2,1 2,3 2,3 2,392 Valori dell'acqua ammessi Tipo

Acqua pulita, acqua laghetto Acqua di piscina Valore pH

Contenuto di cloruro mg/l

Pezzi soggetti a usura

• Lampada UVC, vetro di quarzo e O-ring per vetro di quarzo Smaltimento NOTA

Non smaltire questo apparecchio gettandolo nei rifiuti domestici!

Smaltire la lampada UVC e l'unità tramite l'apposito sistema di restituzione.

Dopo l’utilizzo rendere inutilizzabile l'apparecchio tagliando i cavi.DA
