Tuotetyyppi	UV-C selkeytin lampi
Merkki	Oase
Malli	Vitronic 11 W
Ottoteho	14 W
Liitäntäjännite	220-240 V AC, 50/60 Hz
Maksimivirtaus	1700 l/h
Maksimikäyttöpaine	0,5 bar
Lammen maksimitilavuus (ilman kaloja)	10 m³
Lammen maksimitilavuus (kaloilla)	5 m³
Lammen maksimitilavuus (koilla)	2,5 m³
Mitat (P × L × K)	330 × 120 × 100 mm
Paino	1,3 kg
UV-lampun tyyppi	11 W TC-S (UVC)
Lampun käyttöikä	8000 tuntia
Suojausluokka	IP24
Verkkokaapelin pituus	5 m
Liitännät	3 × G1
Yhteensopiva letkun halkaisija	19, 25, 32, 38 mm
Sallittu veden lämpötila	+4 – +35 °C
Sallitut pH-arvot	6,8 – 8,5
Kulutusosat	UV-lamppu, kvartsilasi, O-rengas
Materiaali	UV-kestävä muovi

Usein kysytyt kysymykset - Vitronic 11 W OASE

Kuinka asennan Vitronic 11 W UV-C selkeyttimen?

Aseta laite vähintään 2 m päähän lammen reunasta, vakaalle alustalle. Liitä tulo- ja poistoletkut mukana toimitetuilla olkapäillä. Varmista, että selkeytin on asennettu vain sallittuihin asentoihin (pää ylöspäin tai vaakasuoraan). Kytke pumppu ensin, odota että kotelo täyttyy vedellä, ja kytke sitten selkeytin.

Milloin UV-lamppu pitää vaihtaa?

UV-lamppu on vaihdettava viimeistään 8000 käyttötunnin jälkeen (noin yksi lampikausi jatkuvassa käytössä). Optimaalinen suorituskyky taataan. Käytä vain 11 W TC-S (UVC) -tyyppistä lamppua.

Kuinka puhdistaa kvartsilasi?

Irrota laite verkosta, poista pää, löysää kiristysruuvia ja irrota kvartsilasi varovasti kiertämällä. Puhdista se kostealla liinalla poistaaksesi lika ja sormenjäljet. Kokoa päinvastaisessa järjestyksessä varmistaen, että O-rengas on paikallaan.

Laite ei syty, mitä tehdä?

Tarkista, että verkkopistoke on kunnolla kiinni ja pistorasia toimii. Jos lamppu ei syty, se saattaa olla viallinen ja se on vaihdettava. 11 W -mallissa pään merkkivalo syttyy, kun lamppu on jännitteen alla.

Voiko laitetta käyttää ilman veden virtausta?

Ei, on ehdottoman tärkeää, että UV-C selkeytintä ei koskaan käytetä ilman veden virtausta. Tämä voi vahingoittaa laitetta ja aiheuttaa ylikuumenemisvaaran. Kytke pumppu aina ensin.

Mitä vesityyppejä voidaan käsitellä?

Laite on suunniteltu lammikoiden (makean veden) käsittelyyn. Se voi käsitellä vettä, jonka pH on 6,8–8,5, kovuus 8–15 °dH, lämpötila +4 – +35 °C. Se ei sovellu juomavedelle, uima-altaille tai kemiallisille nesteille.

Kuinka suojata laite talvella?

Laite ei ole pakkasenkestävä. Talvella pura se, puhdista huolellisesti ja säilytä kuivassa, pakkaselta suojassa. Vaihda vaurioituneet osat ennen seuraavaa käyttöä.

Mitkä ovat turvatoimenpiteet?

Irrota laite aina verkosta ennen toimenpiteitä. Käytä pistorasiaa, jossa on vikavirtasuoja (30 mA). Älä käytä, jos kaapeli tai kotelo on vaurioitunut. Alle 8-vuotiaita lapsia ja vammaisia henkilöitä on valvottava. Älä koskaan katso suoraan päällä olevaan UV-lamppuun.

Kuinka tietää, toimiiko selkeytin oikein?

11 W -mallissa pään merkkivalo syttyy, kun UV-lamppu on jännitteen alla. Tarkista myös liitäntöjen tiiviys ja veden kiertäminen. Jos vesi pysyy sameana, puhdista kvartsilasi tai vaihda lamppu.

Mitä lisävarusteita pakkaus sisältää?

Toimitukseen kuuluu: laitepää, kotelo, 2 läpinäkyvää porrastettua olkapäätä O-renkaalla (halkaisijoille 19-38 mm), 2 kiristyspantaa, esiasennettu UV-lamppu ja käyttöohje.

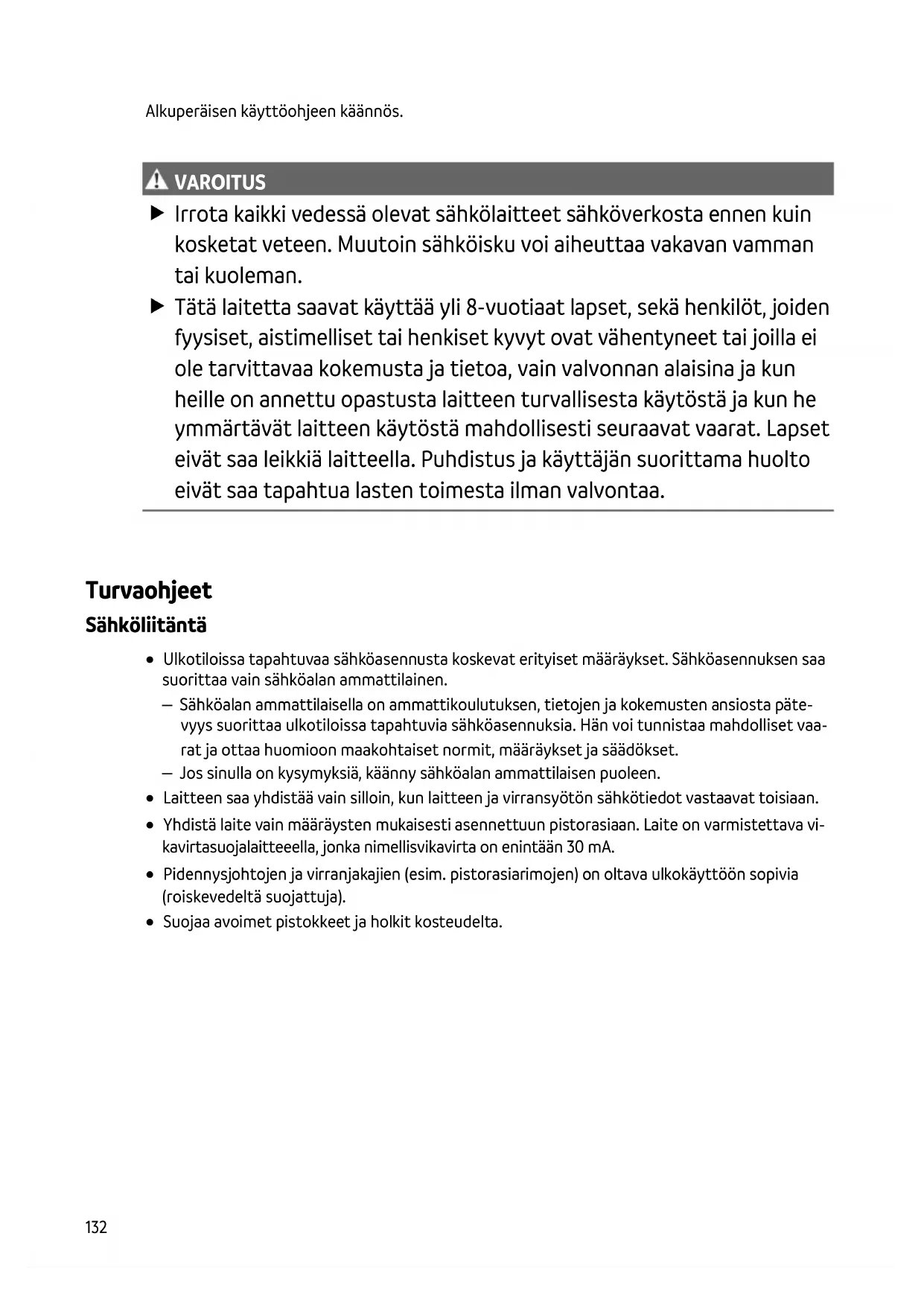

KÄYTTÖOHJE Vitronic 11 W OASE

• Irrota kaikki vedessä olevat sahkölaitteet sahköverkosta ennen kuin kosketat veteen. Muutoin sahköisku voi aiheuttaavakavan vamman tai kuoleman.
  Tätä laitetta saavat käytää yli 8-vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusa laitteen turvallisesta käytõstä ja kun he ymmärtävät laitteen käytõstä mahdollisesti seuraavat vaarat. Lapset eivät saa leikkiä laitteella. Puhdistus ja käytäjän suorittama huolto eivät saa tapahtua lasten toimesta ilman valvontaa.

Turvaohjeet

Sahkoliitäntä

• Ulkotiloissa tapahtuvaa sahkoasennusta koskevat erityiset märäykset. Sähkoasennuksen saa suorittaa vain sahkoalan ammattilainen.
  Sahköalan ammattilaisella on ammattikoulutuksen, tietojen ja kokemusten ansiosta patevyys suorittaa ulkotiloissa tapahtuvia sahköasennuksia. Han voit tunnistaa mahdolliset vaarat ja ottaa huomioon maakohtaiset normit, märäykset ja säädökset.
• Jos sinulla on kysmyksiä, kännny sähköalan ammattilaisen puoleen.
• Laitteen saa yhdistä vain silloin, kun laitteen ja virransyötn sahkötiedot vastaavat toisiaan.
• Yhdistä laite vain märäysten mukaisesti asennettuun pistorasiaan. Laite on varmistettava vikvirtasuojalaitteeella, jonka nimellisvikvirta on enintään 30 mA.
• Pidennysjohtoen ja virranjakajien (esim. pistorasiarimojen) on oltava ulkokayttoön sopivia (roiskevedeltä suojattuja).
• Suojaa avoimet pistokkeet ja holkit kosteudelta.

Turvallinen käytto

• Laitetta ei saa käytta, jos sähköjohdot tai kotelo ovat vaurioituneet.
  Vaurioitunutta liitantäjohtoa e'i voi vaihtaa. Havitta laite asianmukaisesti.
• Laitetta ei saa kantaa tai vetäa sahköjohdosta.
• Aseta kaapelit siten, että ne ovat suojassa vauroilta ja siten, että kukaan ei voi kompastua nii-hin.
• Älä koskaan tee laitteseen teknisä muutoksia.
• Suorita laitteelle vain sellaisia toitä, joita on kuvattu tassä käyttohjeessa.
• Käytä laitteessa vain alkuperäisiä varaosia tai lisävarusteita.

Märäystenmukainen käytto

Käytä tassä käyttohjeessa kuvattua tuotetta ainoastaan seuraavasti:

• Puutarhalammikoiden puhdistukseen.
• Käyttoön puhtaan veden kanssa.
• Käytä laitetta teknisii tietoja noudattaen. ( Tekniset tiedot)

Laitteelle ovat voimassa seuraavat rajoitukset:

• Tämä tuote ei sovellu yleisvalaistukseen, se on tarkoitetu vain kuvattuun käytötarkoitukseen.
• UVC-lamppua ei saa koskaan kayttä kotelon ulkopuolella tai muihin tarkoituksiin. UVC-sateily on myos vahaisissä annostuksissa vaarallista silmille ja iholle.
• Ei ammattimaseen tai teolliseen käyttoön.
• Älä käytä koskaan ilman, että vettä virtaa läpi.
• Älä koskaan käytä muita nesteitä kuin vetä.
• Ei saa käyttaa juomaveden tai muiden nesteiden sterilointiin.
• Ei käyttoön kemikaalien, elintarvikkeiden, helposti palavien tai räjähtävien aineiden yhtey dessä.

Tuotekuvaus

Toimituksen sisälto

VTCD001

Vitronic		11 W	18 W, 24 W, 36 W, 55 W
Kuvaus		Määrä	Määrä
1	Laitepää	1	1
2	Kotelo	1	1
3	Läpinäkyvä porrastettu letkuholkki O-renkaalla	2	-
	• Letkuläpimitalle 19 ... 38 mm
4	Läpinäkyvä porrastettu letkuholkki liitosmutterilla ja lattatiivis-teellä	-	2
	• Letkuläpimitalle 25 ... 38 mm
5	UVC-lamppu	-	1
	• Vitronic 11 W: esiasennetty tehtaalla
6	Letkusinkilä 20 ... 32 mm	-	2
7	Letkusinkilä 35 ... 50 mm	-	2

Ominaisuudet

UVC-selkeyttimen UV-sateily poistaa keijuleviä, bakteereita ja mikro-organismeja. UVC-selkeytin integroidaan vesikiertoon, parhaiten lammikkosuodattimen eteen.

Laitteessa olevat symbolit

IP 24	Laite on suojattu roiskevettä ja Vaarallisiin osiin koskettamistavastaan.
	Vaarallista UVC-säteilyä.
	Suojaa laite suoralta auringonvalolta
F	Lamppu soveltuu suoraan kiinnitykseen normalisti syttyville kiinnityspinnoille.
	Suojaa laite jäätymiseltä.
	Älä hättä laitetta tavallisen talousjätteen mukana.
	Lue käytöohje.

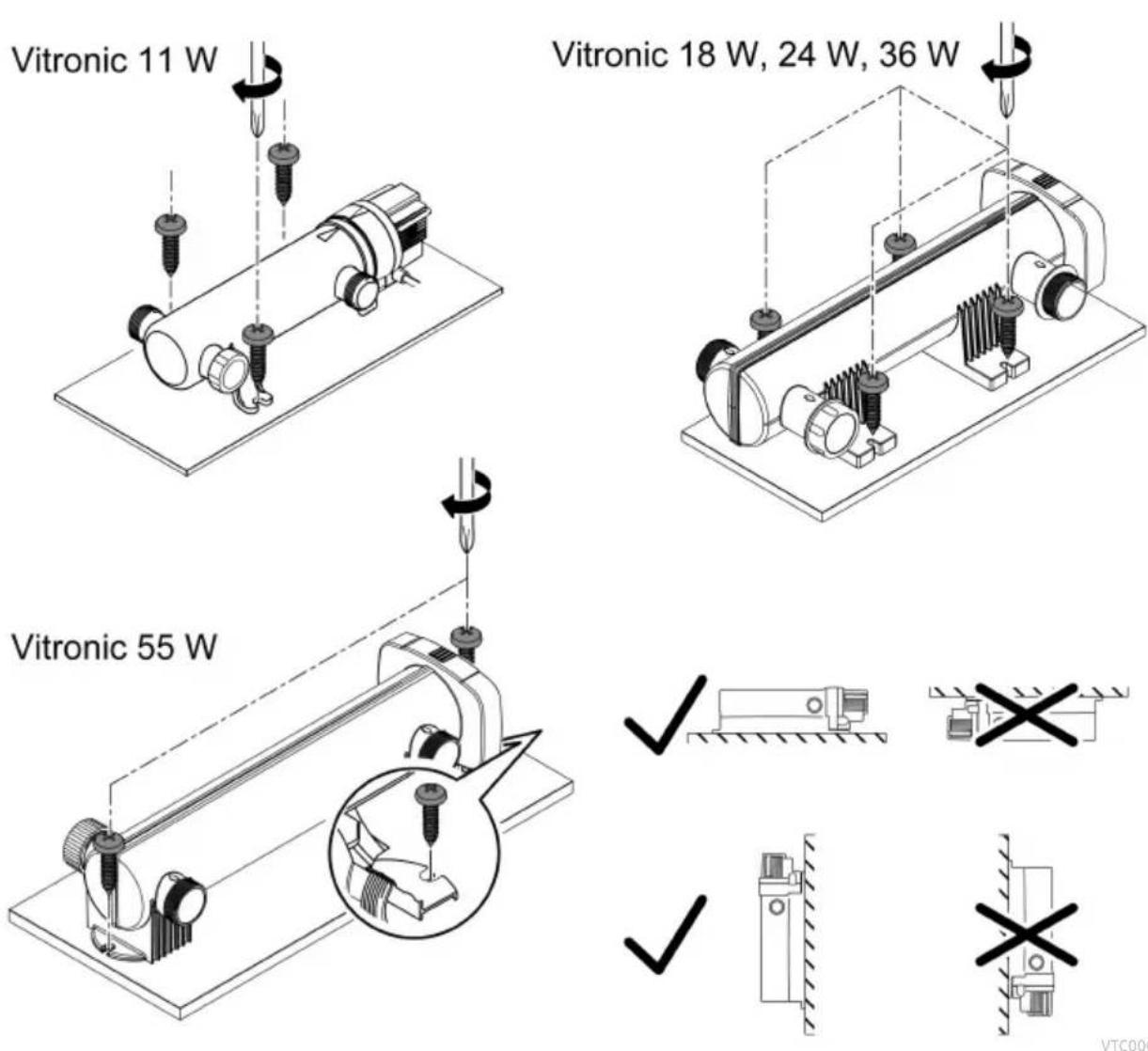

Paikoilleen asettaminen ja yhdistäminen

Vitronic 11W

Kotelon alustaan kiinnytsta varten ei laitepata tarvitse irrottaa.
- UVC-lamppu on jo tehtaalla esiasennettu.

• Ennen kuin kotelon voi kiinnittä alustaan, on laitepää irrotettava. ( Laitepään irrotus)
• UVC-lamppua ei ole tehtaalla esiasennettu. Aseta UVC-lamppu laitepäähän, ennen kuin asen-nat laitepään takaisin.(→ Kvartsilasin puhdistus/UVC-lampun vaihto)

Laitteen asennus

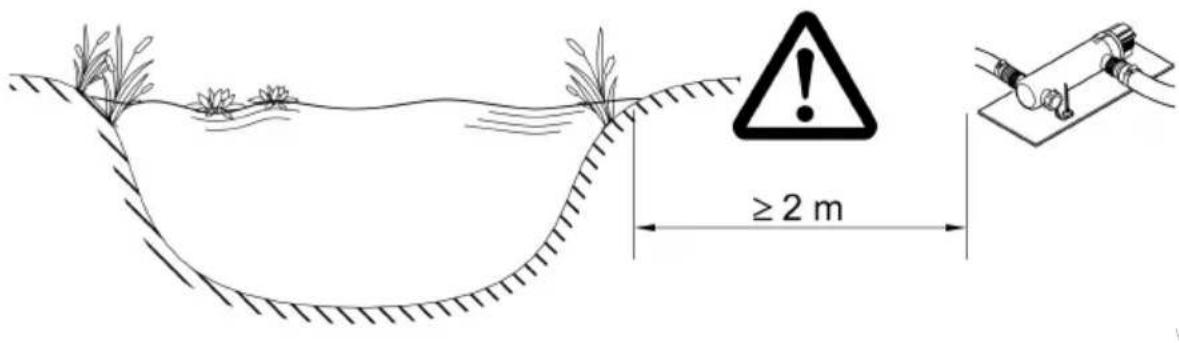

• Aseta laite vahintään 2 metrin etäisyydelle lammers reunasta.
• Aseta laite vain salitttuihin paikkoihin. Näin virheetön käytto on varmistetu.
• Ota huomioon riittävā vapaa tila huoltotöitä varten.

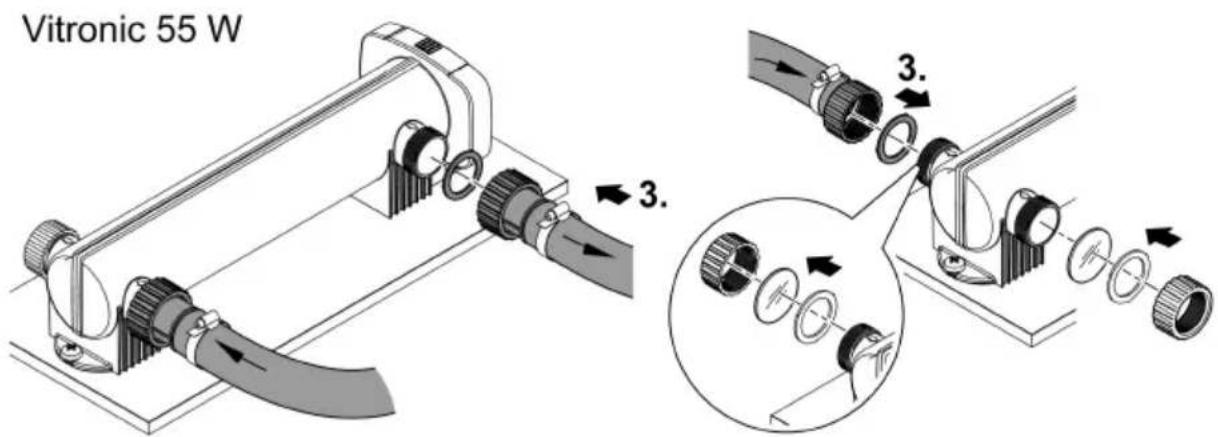

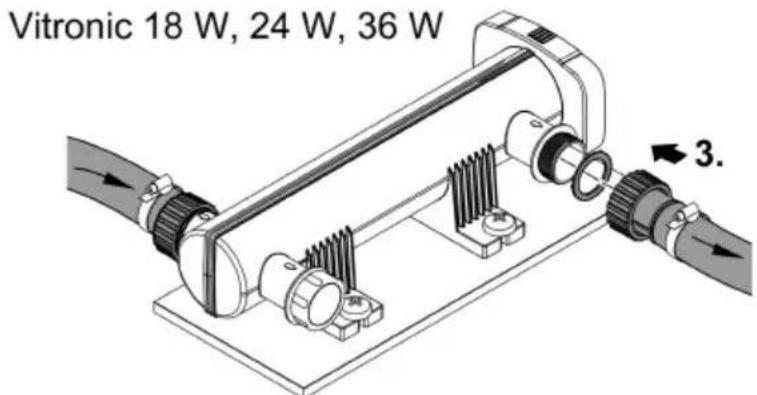

Liitäntöjen suorittaminen

• Käytä letkuja, jotka soveltuvat vähintään paineelle 1 bar.

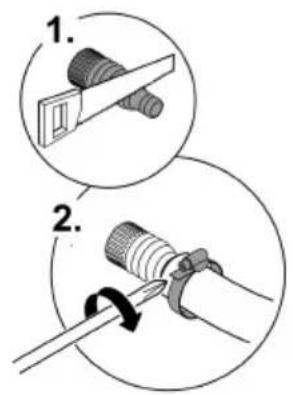

  Lyhennä porrastetuja letkuholkkeja käytetyn letkulapimitan mukaan.
• Varmista letku letkusinkilä.
  Kiristä porrastetun letkuholkin liitosmutteri käsin.
• Kierrä porrastetti letkuholkki ja lattatiiviste tai O-rengas liitään, jotta se on tiis.
  Optimaalisen letkuasennuksen voit valita kummankin vastakkain olevan liittannan valillä.

— Sulje sulkukorkilla se liitäntä, jota et käytä.

— Vitronic 55 W: Sulkukorkissa on tarkastuslasi toimintatarkastusta varten.

VTC0007

Laitteen yhdistäminen lapivirtaussuodattimeen

Laite soveltuu yhdistettäväksi lapivirtaussuodattimeen. Molemat ulostuloyhteet kierretään lapivirtaussuodattimen sisäänmenosuuttimiin. Noudata lapivirtaussuodattimen kayttöohjetta.

Toimit nain:

1. Kierrä sulkukorkki irti.
2. Vie molemmat poistoyhteet lattatiivisteiden kanssa lapivirtaussuodattimen sailiossa olevien kahden aukon lapi.
3. Kierra svottosuutin ja O-rengas poistovhteseen ja kirista svottosuutin kasin.
4. Yhdistä tulovirtausletku svöttöyhteseen. (→Liitäntöjen suorittaminen)

VTC0011

Käytöönotto

Käytöönottojarystys:

1. Kytke pumppu päälle ja odota, kunnes UVC-selkeyttimen kotelo on täyttnyvt vedellä.

2. Kytke UVC-selkeytin pälle.

3. Älä koskaan käytä UVC-selkeytinta ilman veden lapivirtausta.

4. Tarkasta UVC-selkeyttimen toiminta.

5. Tarkasta kaikkien liitantöjen tiiviys.

Päallekytkentä/poiskytkentä

• Päälkytkentä: Työnnä verkkopistoke pistorasiaan.

— Laite kytkeytyy heti pälle.
- Poiskykentä: Irrota pistoke pistorasiasta

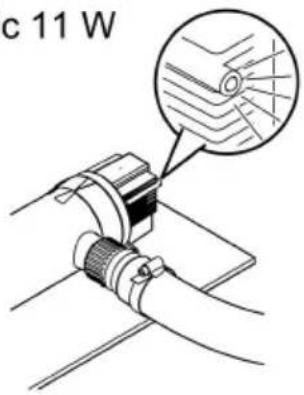

Toiminnan tarkastus

Toimintatarkastus	Vitronic
	11 W	18 W, 24 W, 36 W	55 W
Toimintanäytö palaa, kun UVC-lamppu on kyt-ketty päälle.	✓	✓	✓
UV-valoa säteilee länpäräkyvänn porrastetun let-kuholkin lapi, kun UVC-lamppu on kytketty päälle.	×	✓	✓

UV-valoa sateilee sulkukorkin tarkastuslasin lapi, kun UVC-lamppu on kytketty paalle.

Vitronic 11 W

Alä käytä mitään syövytäviä puhdistusaineita tai kemiallisia liuoksia. Nämä aineet voivat vaurioittaa koteloa, Haitata laitteen toimintaa ja aiheuttaa vahinkoja eläimille, kasville ja ympäristolle.

▶ Puhdista kotelo vain ulkoapäin puhtaalla vedellä ja pehmeällä harjalla.

• Pinttyneisiin kalkkijämiin suositeltu puhdistusaine:

Pumpun puhdistusaine PumpClean, valmistaja OASE.
Yleispuhdistusaineet, jotka eivat sisallletikkaa tai klooria.

Laitepään irrotus

HUOMIO

UVC-lampun ultraviolettisateiely voi polttaa silmia ja ihoa.

Alä koskaan käytä UVC-lamppua kotelon ulkopuolella taiJos kotelo on vaurioitunut.
Irrota laite virtavernkosta ennen kuin aloitat huoltotyot tai ennen kuin vaihdat UVC-lampun.

HUOMIO

Kvartsilasi ja UVC-lamppu voivat rikkoutua ja aiheuttaa viiltohavoja.

▶ Suorita kaikki UVC-selkeyttimelle tehtävät työt varovasti viiltohaavojen välttämiseksi.
Välta tārāhyksiä, iskuja ja nopeita liikkeitä, jotta välṭā lasin rikkoutumisen.

Turvallisuussyistä voi UVC-lampun kytkeä pälle vasta, kun UVC-selkeytin on asianmukaisesti asennettu laitteeseen.

Vitronic 11W

Toimit nain:

• Kännä laitepää tā vastapäivän vasteeseen saakka ja vedä se yhdessä O-renkaan kanssa varovasti pois kotelosta.

• Paina lukitusosaa ja kännä sen jälkeen laitepäätä vastapäivän vasteeseen saakka ja vedä laiteppää varovasti pois kotelosta.

Vitronic 11 W

1. Tarkasta O-renkaan oikea kiinnitys laitepäässä.
2. Puhdista O-rengas ja vaihda, jos se on vauroitunut.
3. Työnnä laitepää varovasti ja kevyellä painalluksella vasteeseen saakka kotelon.
4. Kierrä laitepäätä hieman, kunnes bajonettilittimen tapit ja urat tarttuvat toisiinsa.
5. Kännä laitepää tä myötapäivän vasteseen saakka.

Vitronic 11 W

Kvartsilasin puhdistus/UVC-lampun vaihto

Vaihda UVC-lamput viimeistaan 8000 käytötunnin jälkeen. Jatkuvassa käytössa tämä vastaa suunnilleen lammikon käytökautta. Nain varmistetaan optimaalinen suodateinteho.

HUOMIO

Kvartsilasi ja UVC-lamppu voivat rikkoutua ja aiheuttaa viiltohavoja.

▶ Suorita kaikki UVC-selkeyttimelle tehtävät työt varovasti viiltohaavojen välttämiseksi.
Välta tärähdyksiä, iskuja ja nopeita likkeitä, jotta välṭat lasin rikkoutumisen.

Edellytys

• Laitepää on poistetty. ( Laitepään irrotus)
• Käytä vain sellaisia UVC-lamppuja, joiden nimitys ja tehotiedot vastaavat typpikilvessä olevi tietoja. (→ Tekniset tiedot)

Toimit nain:

• Avaa peltiruuvia niin paljon, etta ruuvin kärki on uponnut kiristysruuvin kuoreen.
• Vedä kvartsilasi varovasti pois kevyellä kiertolikkeellä eteenpän.
• Paina asennettaessa kvartsilasi ja O-rengas paikoilleen vasteseen saakka laitepäähan. - O-rengas on painettava laitepään ja kvartsilasin valiseen rakoon.
  Kiristä kirstysruvi kasin vasteseen saakka.
• Pyyhi kvartsilasi kostealla liinalla lian ja sormenjalkien poistamista varten.

VTC0008

Varastointi/säilytys talven yli

Laite eikestä pakkasta. Se on irrotettava ja sailytettä varastossa,Jos lampötilan ennustetaan laskevan alle nollan.

Laitteen oikeanlainen varastointi:

• Puhdista laite perusteellisesti ja vaihda vauroituneet osat.
• Laite on varastoitava kuivassa ja jäätymiseltä suojatussa paikassa.

Häriöiden korjaaminen

Häirö	Mahdollinen syy	Korjau
Laite ei tuota tyydyttävää tehoa	Vesi on erittäin likaista	Poista levät ja lehdet lammikosta
		Vaihda lammikon vesi
	Kvartsilasi on likaantunut	Puhdista kvartsilasi
	UVC-lampussa ei ole enää suoda-tustehoa	Vaihda UVC-lamppu Suodatinteho on käytetty loppuun 8000 käytö-tunnin jälleen
	Läpivirtausteho on korkea	Vähennä pumpputehoa
UVC-lamppu ei pala	Verkkopistoketta ei ole yhdistetty	Yhdistä verkkopistoke pistorasiaan
	UVC-lamppu on viallinen	Vaihda UVC-lamppu
	Verkkoliitäntä on viallinen	Tarkasta sähköliitäntä
	Vitronic 55 W: UVC-selkeytin on kytkeytynyt pois päältä ylikuumeme-nemisen johdosta	Jäähymisen jäldeen UVC-selkeytin kytkeytyy automaattisesti uudel-teen päälle

Tekniset tiedot

Kuvaus		Vitronic
		11 W	18 W	24 W	36 W	55 W
Liitäntäjännite		V AC	220 ... 240	220 ... 240	220 ... 240	220 ... 240
Verkkotaajuus		Hz	50/60	50/60	50/60	50/60
Ottoteho		W	14	18	24	36
Verkkojohdon pituus		m	5	5	5	5
Kotelointiluokka			IP24	IP24	IP24	IP24
UVC-lamppu	Tyyppi		11 W TC-S (UV-C)	18 W TC-S (UV-C)	24 W TC-S (UV-C)	36 W TC-S (UV-C)
Läpivirtausmäärä	enintään	l/h	1700	3500	4500	6000
Käytöpaine	enintään	bar	0,5	0,6	0,6	0,6
Liitännät			3 × G1	3 × G1½	3 × G1½	3 × G1½
Letkuläpimitta		mm	19, 25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Soveltuu lammikon maksimitila-vuudelle	llman kaloja	m³	10,0	20,0	25,0	40,0
	Kalojen kanssa	m³	5,0	10,0	12,5	20,0
	Koikarppien kanssa	m³	2,5	5,0	6,5	10,0
Mitat	Pituus	mm	330	529	529	529
	Leveys	mm	120	186	186	155
	Korkeus	mm	100	130	130	130
Paino		kg	1,3	2,1	2,3	2,3

Sallitut vesiarvot

Tyyppi		Puhdas vesi,allasvesi	Uima-allasvesi
pH-arvo		6,8 ... 8,5	7,2 ... 8,3
Kovuus	DH	8 ... 15	8 ... 15
Vapaa kloori	mg/l	<0,3	<0,6
Kloridipitoisuus	mg/l	<250	<250
Suolapitoisuus	%	<0,4	<0,4
Kuivajännösten kokonaismäärä	mg/l	<50	<50
Lämpötila	°C	+4 ... +35	+4 ... +30

Kuluvat osat

• UVC-lamppu, kvartsilasi ja kvartsilasin O-rengas

Havittäminen

OHJE

Tata laitetta ei saa havittaa talousjatteiden mukana.

Hävita UVC-lamppu ja laite viemällä se tätä tarkoitusta varten olevaan jätehuoltopisteeseen.
Tee laite tātā ennen käytökelvottomaksi leikkaamalla kaapelit poikki.
