BRUKSANVISNING Vitronic 11 W OASE

Opstilling og tilslutning Vitronic 11 W

Fjern alger og blade fra dammen

Tekniske data Beskrivelse

ADVAR SEL ADVARSEL Koble alle elektriske apparater som er i vannet fra strømnettet, før du berører vannet. Ellers kan det føre til alvorlige personskader eller død som følge av elektrisk støt. Dette apparatet kan brukes av barn som er 8 år eller eldre, samt av personer med reduserte fysiske, sensoriske eller mentale begrens- ninger, eller som mangler erfaring og kunnskap, hvis de er under opp- sikt eller har fått opplæring i riktig bruk av apparatet, og forstår fa- rene forbundet med å bruke dette. Barn må ikke leke med apparatet. Rengjøring eller brukervedlikehold må ikke utføres av barn uten at de er under oppsikt.

• Ved elektriske installasjoner utendørs gjelder spesielle forskrifter. Den elektriske installasjonen må kun utføres av en elektroinstallatør. – Elektroinstallatøren er kvalifisert på bakgrunn av sin faglige utdannelse, kunnskaper og er- faringer, og kan foreta elektriske installasjoner utendørs. De kan oppdage mulige farer og følger regionale og nasjonale normer, forskrifter og bestemmelser. – Kontakt en elektrofagperson ved spørsmål og problemer.

• Apparatet skal bare kobles til dersom apparatets og strømforsyningens elektriske spesifikasjo- ner stemmer overens.

• Apparatet må bare kobles til en forskriftsmessig installert stikkontakt. Apparatet må være sik- ret gjennom en jordfeilbryter med en utløserstrøm på maksimalt 30 mA.

• Skjøteledninger og strømfordelere (f. eks. stikkontaktlister) må være beregnet for utendørs bruk (beskyttet mot vannsprut).

• Åpne stikkontakter og bokser må beskyttes mot fuktighet.NO

• Apparatet må aldri bæres eller trekkes ut etter ledningen.

• Legg ledningene slik at de er beskyttet mot skader, og slik at ingen kan snuble over dem.

• Bruk kun originale reservedeler og originalt tilbehør. Tilsiktet bruk Bruk produktet som er beskrevet i denne anvisningen utelukkende på følgende måte:

• For rensing av hagedammer.

• Skal kun drives med rent vann.

• Apparatet skal bare drives med overholdelse av de tekniske dataene. (→ Tekniske data) Følgende restriksjoner gjelder for apparatet:

• Dette produktet egner seg ikke til generell belysning, men kun til det bruksformålet som bes- krives.

• UVC-lampen må aldri brukes utenfor huset den er montert i, eller bli brukt til andre formål. Strålingen fra UVC-lampen er farlig for øyne og hud, selv ved små doser.

• Skal ikke brukes for nærings- eller industriformål.

• Skal aldri brukes uten vanngjennomstrømning.

• Bruk aldri andre væsker enn vann.

• Må ikke brukes til sterilisering av drikkevann eller andre væsker.

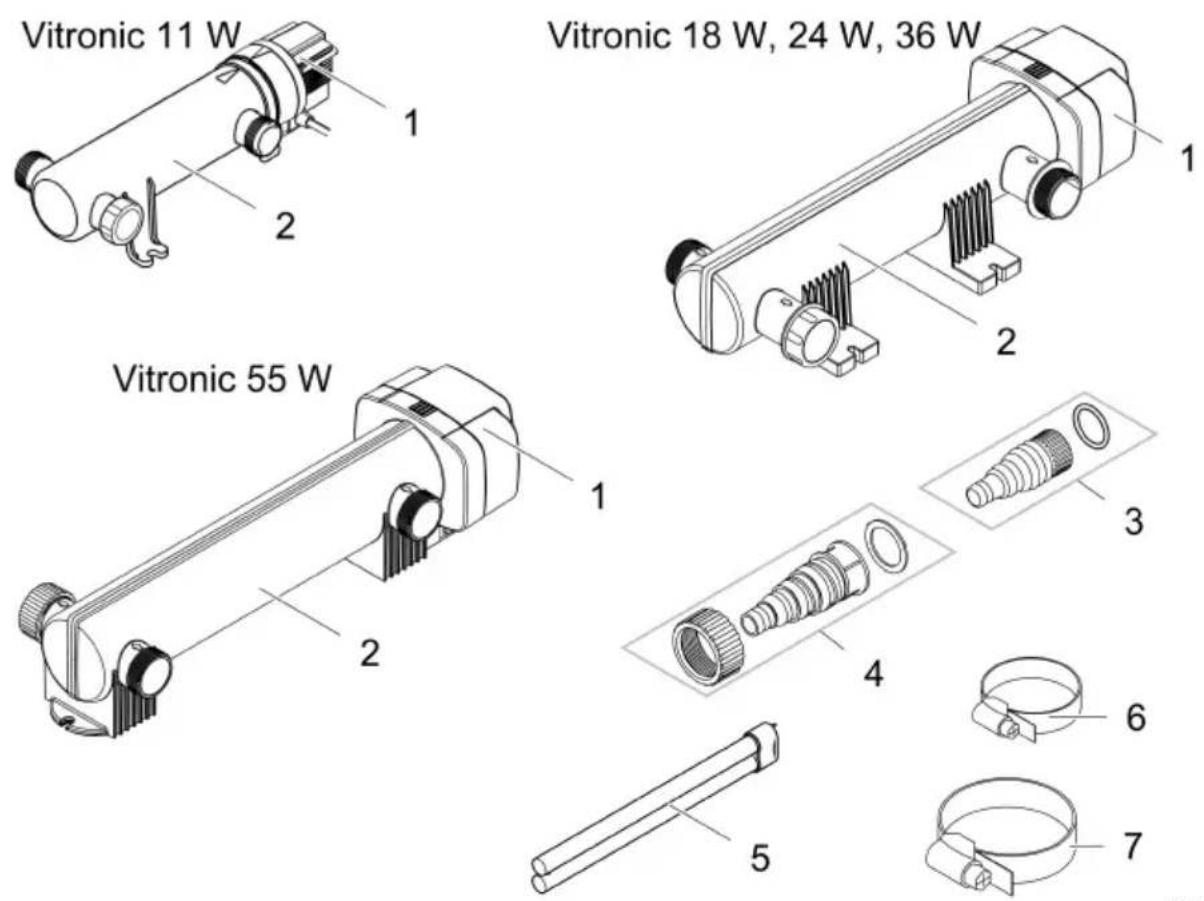

Transparent slangemunnstykke med O -ring

Transparent slangemunnstykke med overfalsmutter og flat- tetting

Vitronic 11 W: formontert på fabrikk

Egenskaper UV-strålingen fra Uv-renseren fjerner flytealger og bakterier. UVC renseren blir integrert i vann- ets kretsløp, ideelt sett foran et damfilter. Symboler på apparatet

Apparatet er beskyttet mot vannsprut og mot berøring av farlige deler.

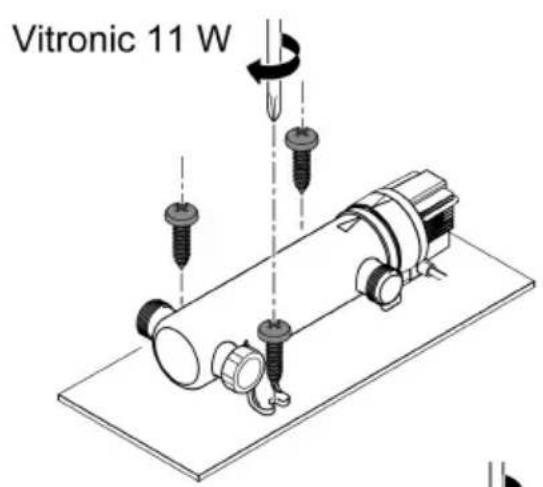

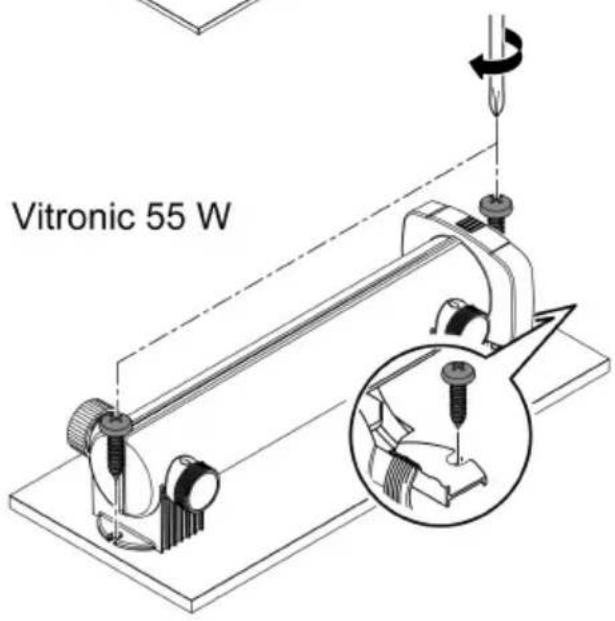

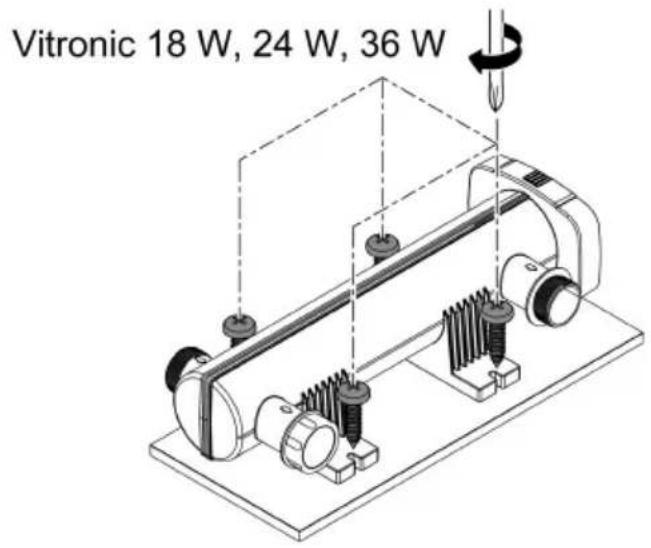

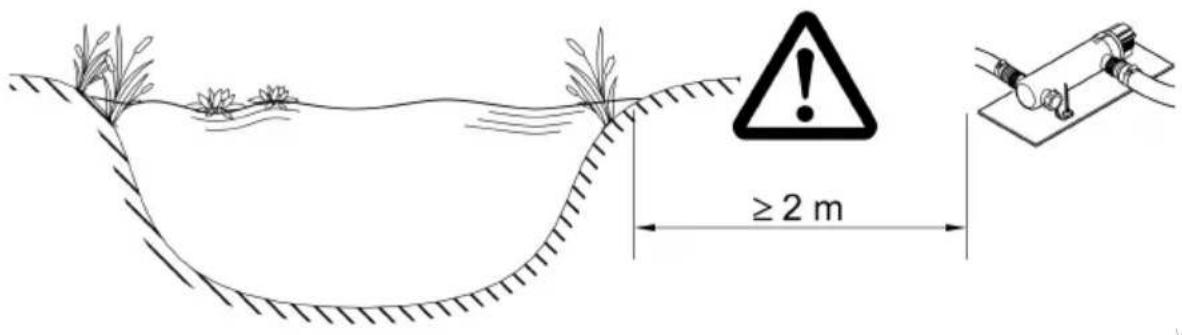

Installasjon og tilkobling Vitronic 11 W

• Du trenger ikke å fjerne enhetshodet for å feste huset til overflaten.

• Sørg for at det er tilstrekkelig plass for vedlikehold.

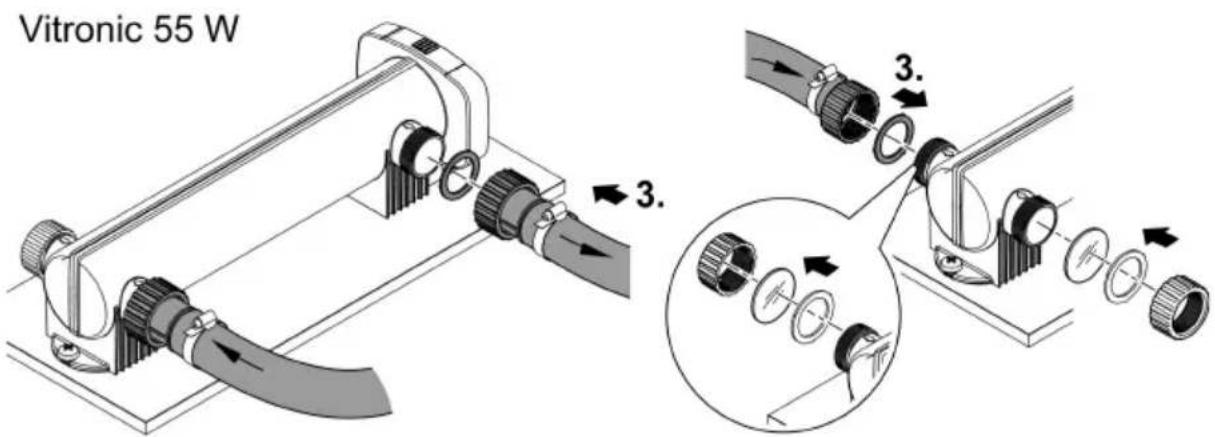

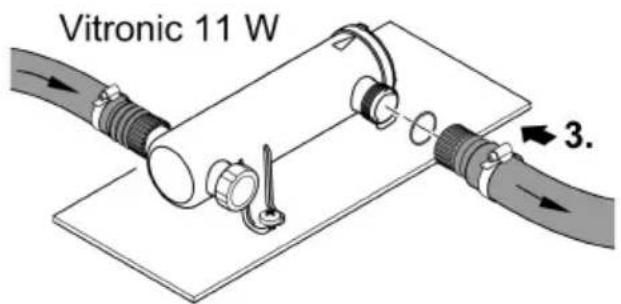

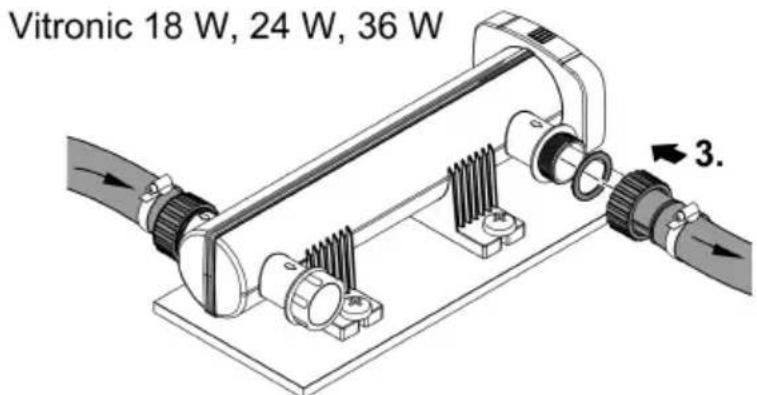

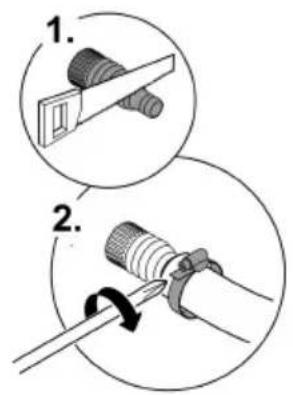

Utføre tilkoblingene

• Bruk slanger som er egnet for minst 1 bar trykk.

• Forkort de trinnvise slangeadapterne etter slangediameteren som brukes.

• Sikre slangen med en slangeklemme.

• Trekk til union-mutteren til slangeadapterne for hånd.

• Skru slangeadapteren med flat tetning eller O-ring på tilkoblingen slik at tilkoblingen blir tett.

• For optimal slangeføring kan du velge mellom de to motsatte tilkoblingene. – Bruk tetningslokket for å lukke tilkoblingen du ikke bruker. – Vitronic 55 W: Tetningslokket har et siktglass for funksjonskontroll.

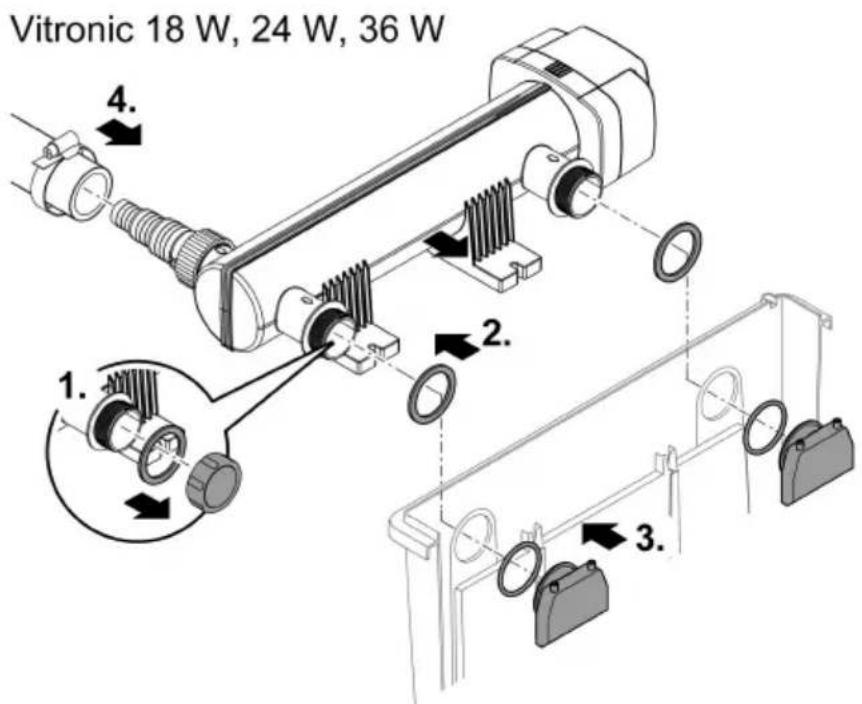

Koble apparatet til gjennomstrømningsfilteret Vitronic 18 W, 24 W, 36 W Apparatet er egnet til å kobles til et gjennomstrømningsfilter. Begge utløpsstussene skal skrues til innløpsdysene på gjennomstrømningsfilteret. Vær oppmerksom på bruksanvisningen til gjen- nomstrømningsfilteret!112 Slik går du frem:

1. Skru av tetningslokket.

2. Før begge utløpsstusser med flatpakning gjennom begge hullene i beholderveggen.

3. Skru innløpsdysen med O-ring på utløpsstussen, og trekk innløpsdysen til for hånd.

4. Koble innløpsslangen til innløpsdysen. (→ Utføre tilkoblingene)

– Driv aldri UVC-renseren uten vanngjennomstrømning.

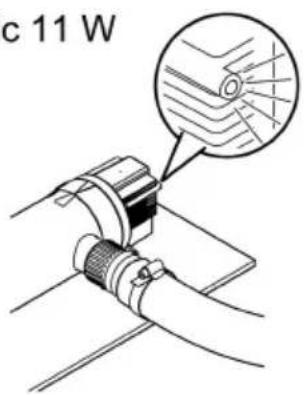

• Slå av: Trekk nettpluggen ut av stikkontakten. Kontrollere funksjonen Funksjonskontroll Vitronic 11 W 18 W, 24 W, 36 W 55 W Funksjonsindikatoren lyser når UVC -lampen er påslått.

-lampen stråler gjennom det transparente slangemunnstykket når UVC-lampen er påslått.

-lampen stråler gjennom siktglass til tetnings- lokket når UVC -lampen er påslått.

Rengjøring og vedlikehold MERK Ikke bruk noen aggressive rengjøringsmidler eller kjemiske løsemidler. Slike midler kan skade hu- set, redusere funksjonsevnen til apparatet og skade dyr, planter og miljø. Rengjør apparatet kun med rent vann og en myk børste fra utsiden.

• Anbefalt rengjøringsmiddel ved hårdnakkede forkalkninger: – Pumperengjøringsmiddel PumpClean fra OASE. – Eddik- og klorfritt husholdningsrengjøringsmiddel.114 Ta av apparathodet FORSIKTIG Ultrafiolett stråling fra UVC-lampen kan forbrenne øynene og huden. Du må aldri bruke UVC-lampen uten lampehus eller i et skadet lampehus. Koble apparatet fra strømforsyningen før du begynner med vedlikeholdsarbeider eller før du skifter ut UVC-lampen. FORSIKTIG Kvartsglass og UVC-lampen kan ødelegges og føre til kuttskader. Vær forsiktig ved alle arbeider på UVC-forrenseren for å unngå kuttskader. Unngå vibrasjoner, støt og brå bevegelser for å forhindre brudd på glass. Av sikkerhetsgrunner kan UVC-lampen først slås på når UVC-forrenseren er forskriftsmessig bygd inn i apparatet. Vitronic 11 W Slik går du frem:

• Drei apparathodet mot urviseren til det stopper (bajonettlås), og trekk samtidig O-ringen for- siktig av dekslet. Vitronic 18 W, 24 W, 36 W, 55 W Slik går du frem:

• Trykk på låsehendelen, og vri deretter enhetshodet så langt det går mot klokken, og trekk for- siktig enhetshodet ut av huset.

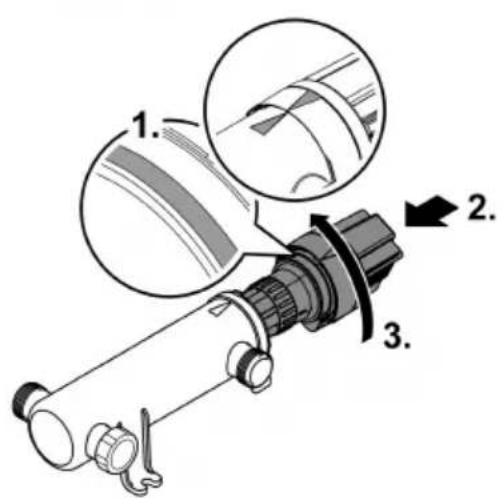

Innbygging av apparathodet Slik går du frem:

1. Kontroller at O-ringen på apparathodet ligger som den skal.

– Rengjør O-ringen, skift den ut ved en skade.

2. Skyv apparathodet forsiktig inn huset med et lett trykk til det stopper.

– Vri apparathodet litt til tappene og sporene på bajonettlåsen griper inn i hverandre.

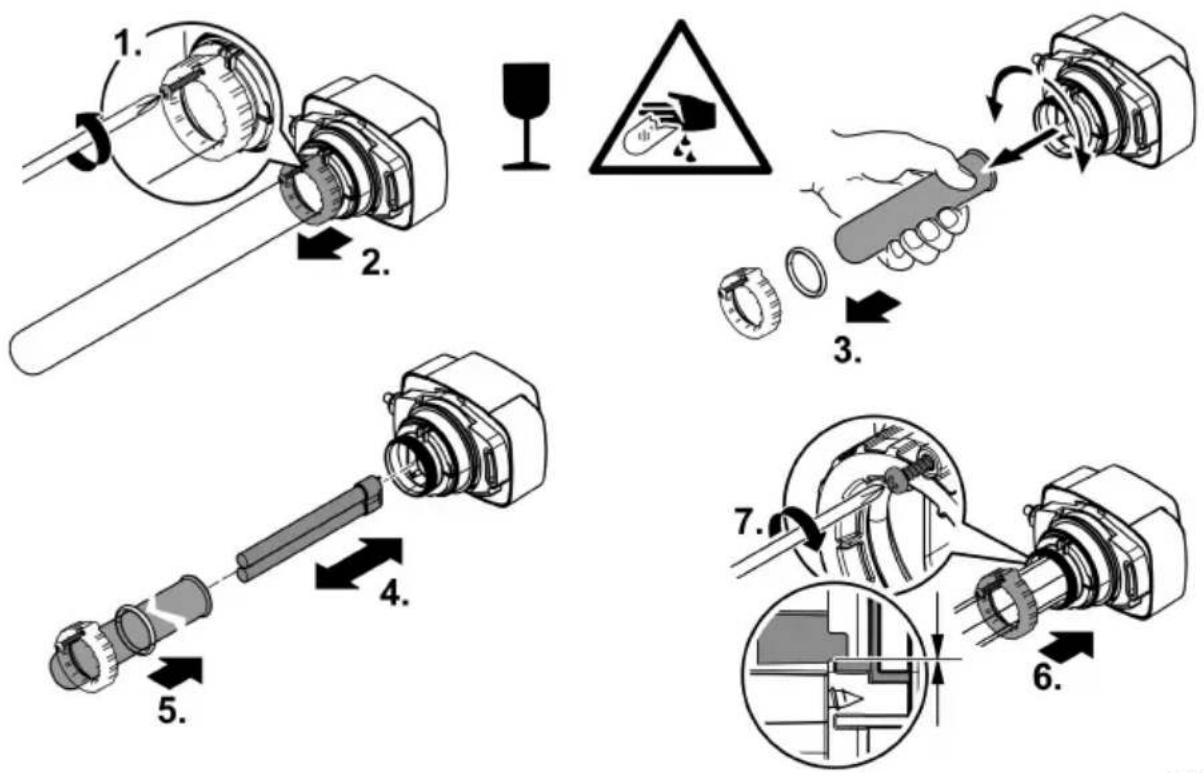

Rengjør kvartsglass / Erstatt UVC-lampe Skift UVC-lampen senest etter 8000 driftstimer. Ved konstant drift tilsvarer dette omtrent en damsesong. Gjennom dette blir en optimal filtereffekt sikret. FORSIKTIG Kvartsglass og UVC-lampen kan ødelegges og føre til kuttskader. Vær forsiktig ved alle arbeider på UVC-forrenseren for å unngå kuttskader. Unngå vibrasjoner, støt og brå bevegelser for å forhindre brudd på glass. Forutsetning

• Apparathodet er tatt ut. (→ Ta av apparathodet)

• Det må kun brukes UVC-lamper med betegnelse og effektspesfikasjoner som stemmer over- ens med spesifikasjonene på typeskiltet. (→ Tekniske data)116 Slik går du frem:

• Tørk av kvartsglasset med en fuktig klut for å fjerne smuss og fingeravtrykk.

• Rengjør apparatet grundig og skift ut skadde deler.

• Oppbevar apparatet tørt og frostfritt.NO

Fjern alger og blader fra dammen

Bytt vann i dammen Kvartsglasset er tilsmusset Rengjør kvartsglasset UVC -lampen har ingen filtereffekt lenger Bytt ut UVC -lampen. Etter 8000 ti- mer er filtereffekten borte. For høy strømningshastighet Reduser pumpehastigheten UV-lampen lyser ikke Nettstøpselet er ikke satt inn Stikk nettpluggen inn i stikkontak- ten UVC-lampen er defekt Bytt UVC-lampen Nettilkoblingen er defekt

Kontroller den elektroniske tilkob- lingen Vitronic 55 W: UVC-renseren er slått av på grunn av overoppheting Etter avkjøling kobles UVC

renseren igjen automatisk på

Tekniske data Beskrivelse

(UV -C) Gjennomstrøm- ningsmengde

UVC-lampene og apparatet må kasseres ved de systemene for tilbakelevering som fin- nes for dette. Sørg for å gjøre apparatet ubrukelig ved å klippe over kablene.SV
