РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Vitronic 11 W OASE

Упътване за употреба

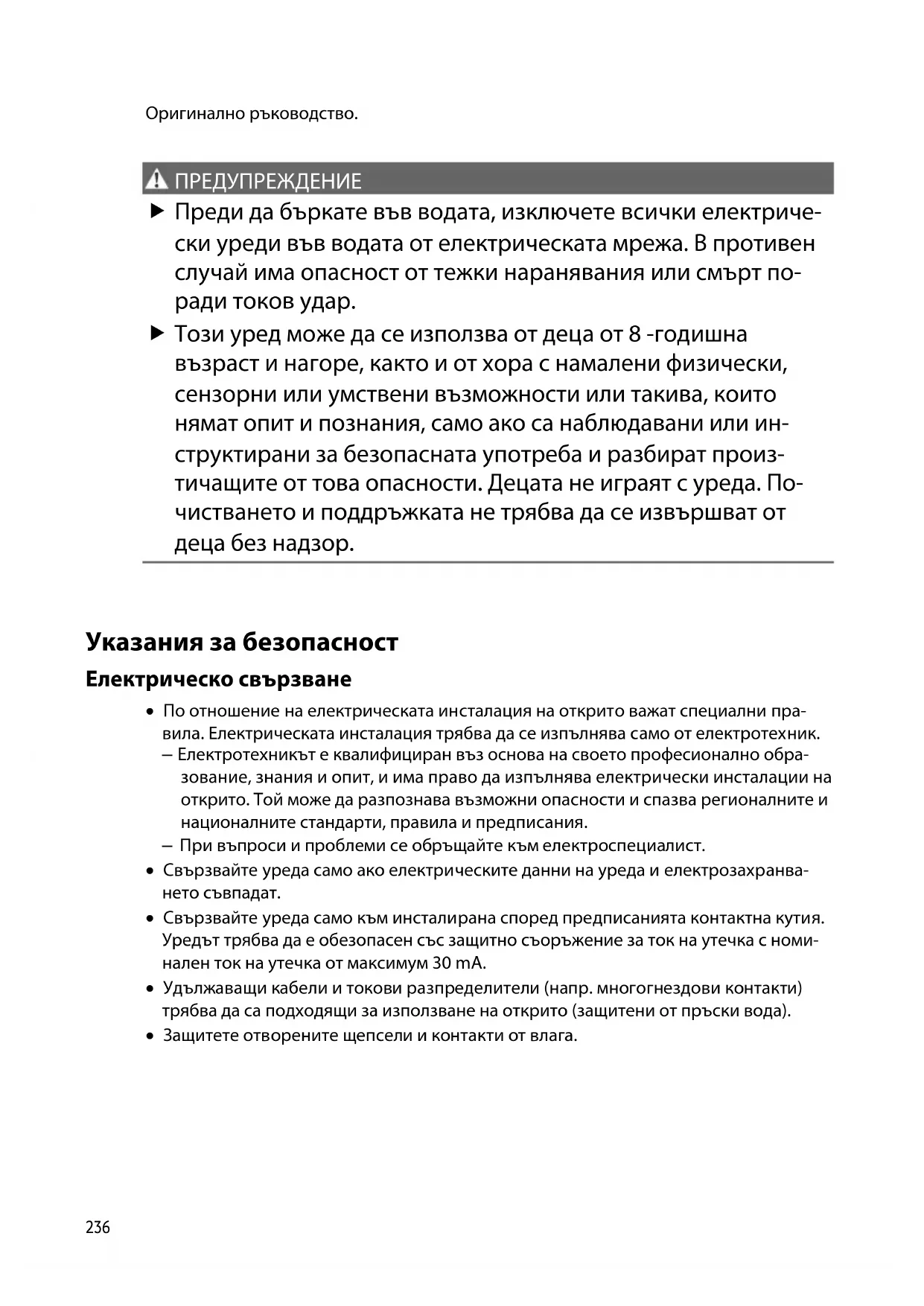

ПРЕДУПРЕ ЖДЕ НИЕ ПРЕДУПРЕЖДЕНИЕ Преди да бъркате във водата, изключете всички електриче- ски уреди във водата от електрическата мрежа. В противен случай има опасност от тежки наранявания или смърт по- ради токов удар. Този уред може да се използва от деца от 8 -годишна възраст и нагоре, както и от хора с намалени физически, сензорни или умствени възможности или такива, които нямат опит и познания, само ако са наблюдавани или ин- структирани за безопасната употреба и разбират произ- тичащите от това опасности. Децата не играят с уреда. По- чистването и поддръжката не трябва да се извършват от деца без надзор.

Указания за безопасност Електрическо свързване

• По отношение на електрическата инсталация на открито важат специални пра- вила. Електрическата инсталация трябва да се изпълнява само от електротехник. – Електротехникът е квалифициран въз основа на своето професионално обра- зование, знания и опит, и има право да изпълнява електрически инсталации на открито. Той може да разпознава възможни опасности и спазва регионалните и националните стандарти, правила и предписания. – При въпроси и проблеми се обръщайте към електроспециалист.

• Свързвайте уреда само ако електрическите данни на уреда и електрозахранва- нето съвпадат.

• Свързвайте уреда само към инсталирана според предписанията контактна кутия. Уредът трябва да е обезопасен със защитно съоръжение за ток на утечка с номи- нален ток на утечка от максимум 30 mA.

• Удължаващи кабели и токови разпределители (напр. многогнездови контакти) трябва да са подходящи за използване на открито (защитени от пръски вода).

• Защитете отворените щепсели и контакти от влага.BG

• Не използвайте уреда, ако електрическите проводници или корпусът са повре-

• Повреденият свързващ проводник не подлежи на смяна. Изхвърлете уреда.

• Не носете, съответно не теглете уреда за електрическия проводник.

• Полагайте проводниците така, че да са защитени от повреди и никой да не се спъва в тях.

• Никога не извършвайте технически промени по уреда.

• По уреда извършвайте само работите, които са описани в настоящото ръковод-

• Използвайте само оригинални резервни части и аксесоари. Употреба по предназначение Използвайте продукта, описан в това ръководство, само както следва:

• За почистване на градински езера.

• Уредът се използва с чиста вода.

• Управлявайте устройството в съответствие с техническите данни. (→ Технически

За уреда са валидни следните ограничения:

• Този продукт не е подходящ за общо осветление, а е предназначен само за описа- ната цел на приложение.

• Никога не ползвайте UVC-лампата извън нейния корпус или за други цели. И в ниски дози UVC-излъчването е опасно за очите и кожата.

• Не използвайте уреда за производствени или промишлени цели.

• Никога не използвайте уреда без вода.

• Никога не използвайте други течности, освен вода.

• Не използвайте за стерилизация на питейна вода или други течности.

• Не използвайте уреда заедно с химикали, хранителни продукти, лесно запалими или взривоопасни вещества.238 Описание на продукта Обем на доставката

Прозрачен стъпаловиден адаптер за маркуч с О-

• За диаметър на маркуча 19 … 38 mm

Прозрачен стъпаловиден накрайник за маркуч с хо- лендрова гайка и плоско уплътнение

• За диаметър на маркуча 25 … 38 mm

• Vitronic 11 W: фабрично предварително монтиран

Характеристики UV-излъчването на UVC-устройството за пречистване отстранява плаващи водо- расли, бактерии и микроби. UVC-устройството за пречистване не се вгражда във водния кръг, най-добре преди филтъра на басейна. Символи върху уреда

Уредът е защитен срещу водни пръски и срещу докосване на опасни части.

Пазете уреда от директни слънчеви лъчи.

Крушката е пригодена за директно закрепване върху нормално възпламеня- еми повърхности за закрепване.

Пазете уреда от замръзване.

Не изхвърляйте уреда с обичайните битови отпадъци.

Прочетете ръководството за експлоатация.

Монтаж и свързване Vitronic 11 W

• За закрепване на корпуса върху основата не трябва да демонтирате главата на

• UVC-лампата вече е предварително монтирана фабрично. Vitronic 18 W, 24 W, 36 W, 55 W

• Преди да можете да закрепите корпуса върху основата, трябва да демонтирате главата на уреда. (→ Демонтаж на главата на уреда)

• UVC-лампата не е предварително монтирана фабрично. Поставете UVC-лампата в главата на уреда, преди да монтирате отново главата на уреда. (→ Почистване на кварцовото стъкло/Смяна на UVC-лампата)240 Инсталиране на уреда

• Инсталирайте уреда на минимално разстояние 2 m от ръба на басейна.

• Монтирайте уреда само в разрешените позиции. По този начин се гарантира без- грешната работа.

• Оставете достатъчно свободно място за работите по поддръжката.

• Използвайте маркучи, подходящи за налягане от най-малко 1 bar.

• Намалете стъпаловидния адаптер за маркуч спрямо използвания диаметър на

• Обезопасете маркуча със скоба за маркуч.

• Затегнете на ръка шарнирната гайка на стъпаловидния адаптер за маркуч.

• Затегнете стъпаловидния адаптер за маркуч с плоско уплътнение, респ. O- пръстен върху връзката, така че връзката да е уплътнена.

• За оптималното свързване на маркучите можете да избирате между двете сре- щуположни връзки. – Затворете с капачка връзката, която не използвате. – Vitronic 55 W: Капачката има наблюдателно стъкло за функционален контрол.

VTC0007242 Свързване на уреда към проходния филтър Vitronic 18 W, 24 W, 36 W Уредът е подходящ за свързване към проходен филтър. Двата изходни накрайника се завинтват към входните дюзи на проходния филтър. Спазвайте ръководството за употреба на проходния филтър. Процедирайте по следния начин:

1. Отвийте капачката.

2. Прокарайте двата изходни накрайника с плоското уплътнение през двата отвора

в стената на резервоара на проходния филтър.

3. Завийте входната дюза с О-пръстена върху изходния накрайник и затегнете на

4. Свържете подаващия маркуч към входящия накрайник. (→ Свързване)

Пускане в експлоатация Последователност на пускането в експлоатация:

1. Включете помпата и изчакайте, докато корпусът на UVC-устройството за пре-

чистване се напълни с вода.

2. Включете UVC-устройството за пречистване.

– Никога не използвайте UVC-устройството за пречистване без поток на вода.

3. Проверете функционирането на UVC-устройството за пречистване.

4. Проверете всички връзки за херметичност.BG

Включване / Изключване

• Включване: Включете щепсела в контакта. – Уредът се включва веднага.

• Изключване: Извадете щепсела от контакта. Проверка на функционирането Функционална проверка Vitronic 11 W 18 W, 24 W, 36 W 55 W Работният индикатор свети, когато UVC- лампата е включена.

UV-светлината свети през прозрачния стъпаловиден адаптер за маркуч, когато UVC-лампата е включена.

UV-светлината свети през наблюдателното стъкло на капачката, когато UVC-лампата е

Почистване и поддръжка

Не използвайте агресивни почистващи препарати или химически разтвори. Тези средства могат да повредят корпуса, да нарушат функционирането на уреда и са вредни за животните, растенията и околната среда. Почиствайте корпуса само отвън с чиста вода и мека четка.

• Препоръчани почистващи препарати при упорити варовикови отлагания: – Почистващ препарат за помпата PumpClean от OASE. – Домакински почистващ препарат без съдържание на оцет и хлор.244 Демонтаж на главата на уреда

Ултравиолетовото лъчение на UVC лампата може да изгори очите и кожата. Никога не пускайте UVC-лампата извън корпуса или в повреден корпус. Изключете устройството от електрическата мрежа, преди да започнете работа по поддръжката или преди да смените UVC-лампата.

Кварцовото стъкло и UVC-лампата могат да се счупят и да причинят порязвания. Извършвайте внимателно всички работи по UVC филтриращото устройство, за да избегнете наранявания при рязане. Избягвайте сътресения, удари и забързани движения, за да предотвратите счупване на стъклото. От съображения за безопасност UVC-лампата може да се включи само когато филтриращото устройство е монтирано правилно в уреда. Vitronic 11 W Процедирайте по следния начин:

• Завъртете до упор главата на уреда обратно на часовниковата стрелка и заедно с О-пръстена внимателно я изтеглете от корпуса. Vitronic 18 W, 24 W, 36 W, 55 W Процедирайте по следния начин:

• Натиснете стопорната кука, завъртете до упор главата на уреда обратно на часов- никовата стрелка и заедно с О-пръстена внимателно я изтеглете от корпуса.

1. Проверете правилното положение на О-пръстена на главата на уреда.

– Почистете О-пръстена, сменете при повреда.

2. Внимателно и с леко притискане бутнете главата на уреда до упор в корпуса.

– Леко завъртете главата на уреда, докато накрайниците на байонетния затвор попаднат в отворите.

3. Завъртете до упор главата на уреда по посока на часовниковата стрелка.

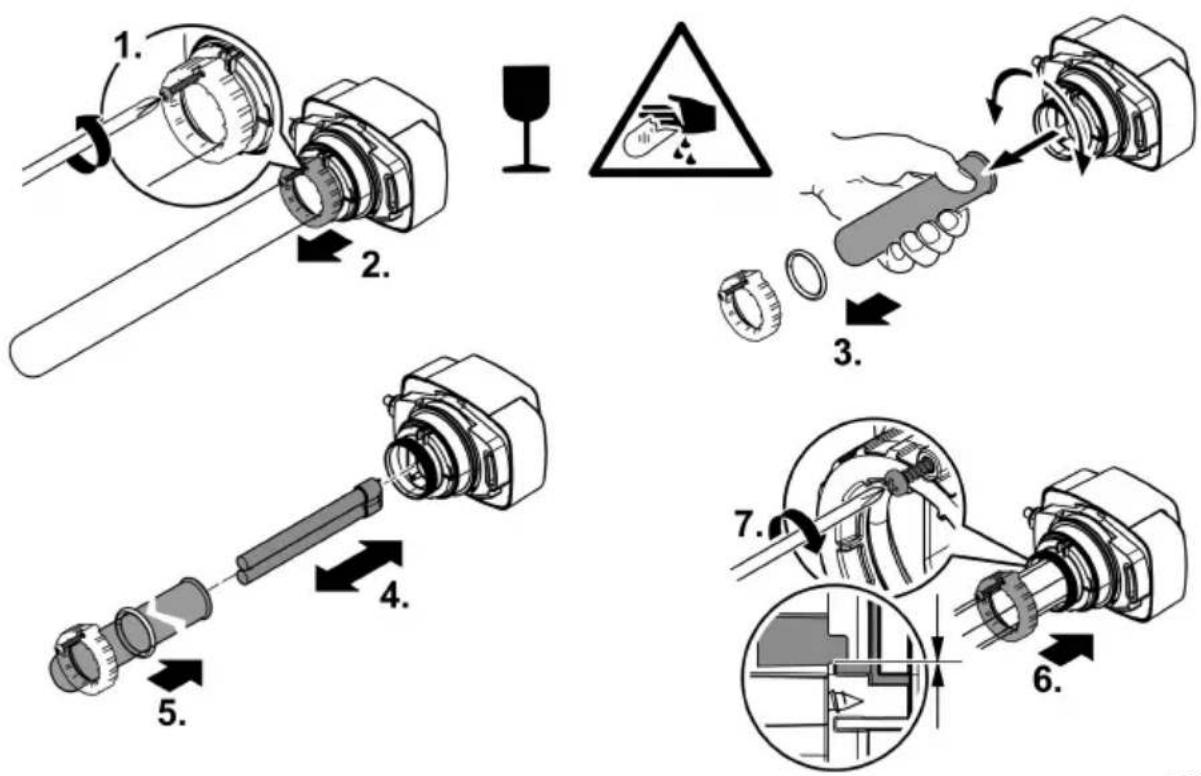

Почистване на кварцовото стъкло/Смяна на UVC-лампата Сменете UVC-лампата най-късно след 8000 работни часа. При постоянна работа това съответства на приблизително един сезон на басейна. По този начин се гаран- тира оптимална производителност на филтъра.

Кварцовото стъкло и UVC-лампата могат да се счупят и да причинят порязвания. Извършвайте внимателно всички работи по UVC филтриращото устройство, за да избегнете наранявания при рязане. Избягвайте сътресения, удари и забързани движения, за да предотвратите счупване на стъклото. Предпоставка

• Главата на уреда е свалена. (→ Демонтаж на главата на уреда)

• Използвайте само UVC-лампи, чието обозначение и мощност съвпадат с данните върху фабричната табелка. (→ Технически данни)246 Процедирайте по следния начин:

• Отвийте винта за ламарина, докато върхът на винта потъне в корпуса на затега- телния болт.

• Изтеглете внимателно напред кварцовото стъкло с О-пръстена с леко въртеливо

• При монтиране натиснете внимателно до упор кварцовото стъкло с О-пръстена в главата на уреда. – О- пръстенът трябва да легне в цепката между главата на уреда и кварцовото

• Затегнете затегателния болт до упор.

• Избършете кварцовото стъкло с влажна кърпа, за да отстраните замърсявания и отпечатъци от пръсти.

Съхранение/Зазимяване Уредът не е защитен от замръзване и трябва да се демонтира и прибере при очак- вани минусови температури. Уредът се съхранява правилно по следния начин:

• Почистете уреда основно и заменете повредените части.

• Съхранявайте уреда на сухо и защитено от замръзване място.BG

Отстраняване на неизправности Неизправност Възможна причина Помощ за отстраняване Уредът не работи задоволително

Водата е силно замърсена Отстранете водораслите и ли- стата от басейна Сменете водата в басейна Кварцовото стъкло е замърсено Почистете кварцовото стъкло UVC-лампата вече няма действие

Сменете UVC-лампата. След

работни часа действието на филтър е изчерпано. Дебитът е твърде висок Намалете мощността на

UVC-лампата не свети Щепселът не е свързан Включете щепсела в контакта UVC-лампата е дефектна Сменете UVC-лампата Щепселът е дефектен Проверете електрическата

Vitronic 55 W: UVC-устройството за пречистване се е изключило поради прегряване

След охлаждане UVC- устройството за пречистване се включва отново автома- тично248 Технически данни

Дължина на мрежовия кабел

3 × G1 3 × G1½ 3 × G1½ 3 × G1½ 3 × G1½ Диаметър на маркуча

25, 32, 38 25, 32, 38 25, 32, 38 25, 32, 38 Подходящо за макс. обем на

Допустими стойности на водата

Чиста вода, вода от воден басейн Вода от басейн pH-стойност

8 … 15 8 … 15 Свободен хлор mg/l <0,3 <0,6 Хлоридно съдържание mg/l <250 <250 Съдържание на сол

Бързо износващи се части

• UVC-лампа, кварцово стъкло и O-пръстен за кварцовото стъкло

Този уред не бива да се изхвърля като битов отпадък.

Изхвърлете UVC-лампата и уреда чрез предвидената за целта система за събиране и извозване на отпадъци. Направете уреда негоден за употреба, като отрежете кабелите.250 Оригінальний посібник з експлуатації.
