MODE D'EMPLOI Vitronic 11 W OASE

5,0 10,0 12,5 20,0 30,0 mit Koi

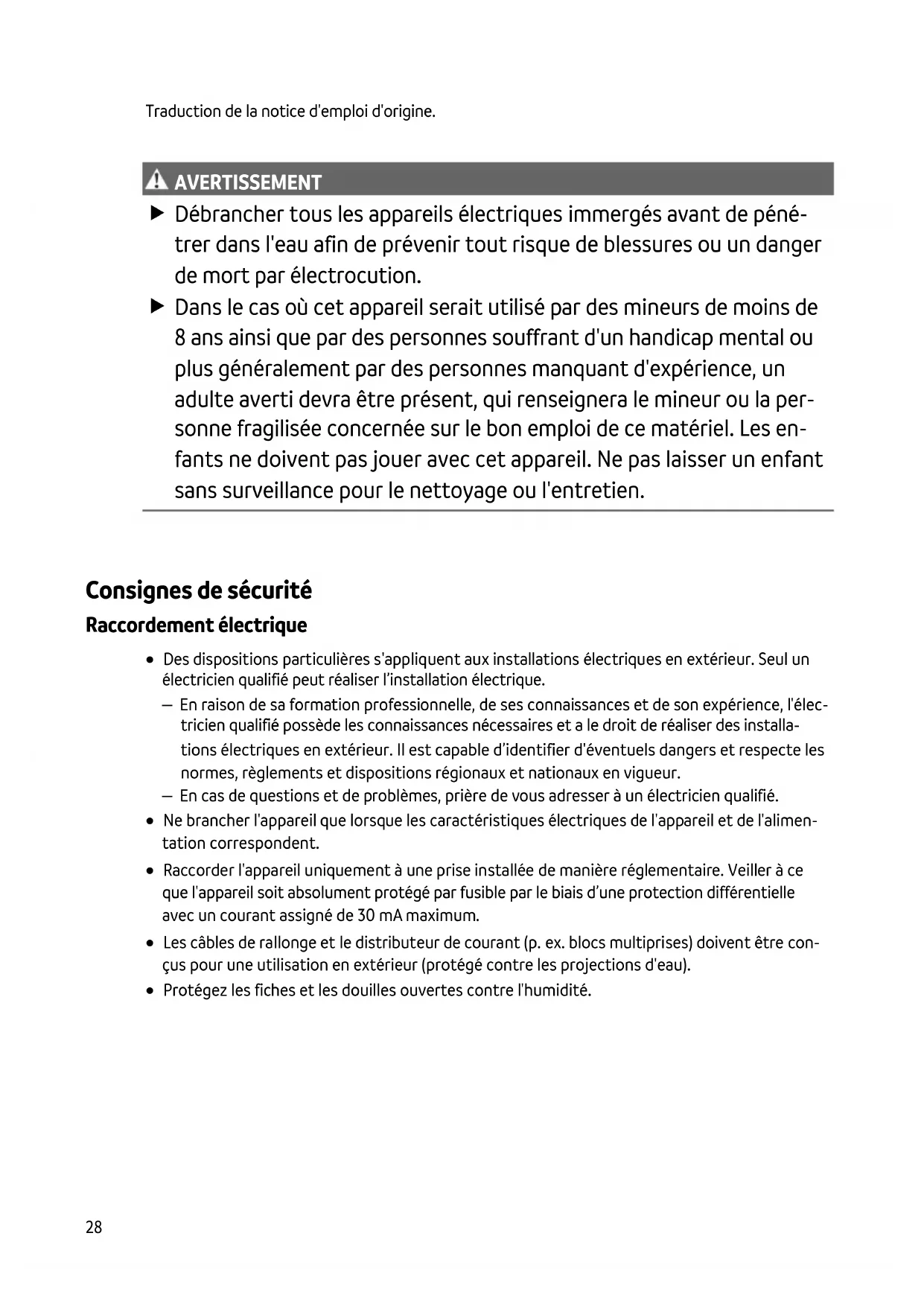

AVERTISSEMENT Débrancher tous les appareils électriques immergés avant de péné- trer dans l'eau afin de prévenir tout risque de blessures ou un danger de mort par électrocution. Dans le cas où cet appareil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être présent, qui renseignera le mineur ou la per- sonne fragilisée concernée sur le bon emploi de ce matériel. Les en- fants ne doivent pas jouer avec cet appareil. Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entretien.

Consignes de sécurité Raccordement électrique

• Des dispositions particulières s'appliquent aux installations électriques en extérieur. Seul un électricien qualifié peut réaliser l’installation électrique. – En raison de sa formation professionnelle, de ses connaissances et de son expérience, l'élec- tricien qualifié possède les connaissances nécessaires et a le droit de réaliser des installa- tions électriques en extérieur. Il est capable d’identifier d'éventuels dangers et respecte les normes, règlements et dispositions régionaux et nationaux en vigueur. – En cas de questions et de problèmes, prière de vous adresser à un électricien qualifié.

• Ne brancher l'appareil que lorsque les caractéristiques électriques de l'appareil et de l'alimen- tation correspondent.

• Raccorder l'appareil uniquement à une prise installée de manière réglementaire. Veiller à ce que l'appareil soit absolument protégé par fusible par le biais d’une protection différentielle avec un courant assigné de 30 mA maximum.

• Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être con- çus pour une utilisation en extérieur (protégé contre les projections d'eau).

• Protégez les fiches et les douilles ouvertes contre l'humidité.FR

Exploitation sécurisée

• Ne pas utiliser l'appareil en cas d'endommagement des câbles électriques ou du boîtier.

• Un câble de raccordement endommagé ne peut pas être remplacé. Mettre l'appareil au rebut.

• Ne pas soulever ni tirer l'appareil par le câble électrique.

• Poser les câbles de manière à éviter tout risque d'endommagement et de trébuchement.

• Ne jamais procéder à des modifications techniques sur l'appareil.

• Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi.

• N’utiliser que des pièces de rechange et des accessoires d’origine. Utilisation conforme à la finalité Utilisez le produit décrit dans cette notice uniquement de la manière suivante :

• Pour le nettoyage de bassins de jardin.

• Pour une exploitation avec de l'eau propre.

• Utilisez l'appareil en respectant les données techniques. (→ Caractéristiques techniques) Les restrictions suivantes sont valables pour l'appareil :

• Ce produit ne convient pas à l'éclairage général mais est uniquement destiné à l'usage décrit.

• Ne jamais utiliser la lampe UVC en dehors du boîtier, ni dans d'autres buts que ceux prévus normalement. Le rayonnement UVC est dangereux pour les yeux et la peau même à faibles doses.

• Ne pas utiliser à des fins commerciales ou industrielles.

• Ne jamais utiliser sans débit d'eau.

• Ne jamais utiliser dans d'autres liquides que de l'eau.

• Ne pas utiliser pour la stérilisation d'eau potable ou d'autres liquides.

• Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des maté- riaux facilement inflammables ou explosifs.30 Description du produit Fourniture

Embout à olive étagé transparent avec joint torique

Pour diamètre de tuyau 19 … 38 mm

Embout à olive étagé transparent avec écrou raccord et joint plat

• Pour diamètre de tuyau 25 … 38 mm

Vitronic 11 W : prémonté en usine

Collier pour conduite souple 20 … 32 mm

Collier pour conduite souple 35 … 50 mm

Propriétés Le rayonnement UV du clarificateur UVC élimine les algues, bactéries et germes en suspension. Le clarificateur UVC s'intègre dans le circuit d'eau, de manière idéale en amont d'un filtre de bas- sin. Symboles sur l'appareil

L'appareil est protégé contre les projections d'eau et le contact avec les pièces dange- reuses.

Rayonnement UVC dangereux.

Ne pas exposer directement l'appareil aux rayons du soleil.

La lampe est p révue pour une fixation directe sur des surfaces de fixation normalement inflammables.

Protégez l'appareil contre le gel.

Ne jetez pas l'appareil avec les déchets ménagers courants.

Lire la notice d'emploi.

• Il n'est pas nécessaire de retirer la tête de l'appareil pour fixer le boîtier sur le support.

• La lampe UVC est déjà prémontée en usine. Vitronic 18 W, 24 W, 36 W, 55 W

• Avant de pouvoir fixer le boîtier sur le support, il faut retirer la tête de l'appareil. (→ Démontage de la tête d'appareil)

• La lampe UVC n’est pas prémontée en usine. Placez la lampe UVC dans la tête de l'appareil avant de réinstaller la tête de l'appareil. (→ Nettoyage du verre à quartz / remplacement de la lampe UVC)32 Mise en place de l'appareil

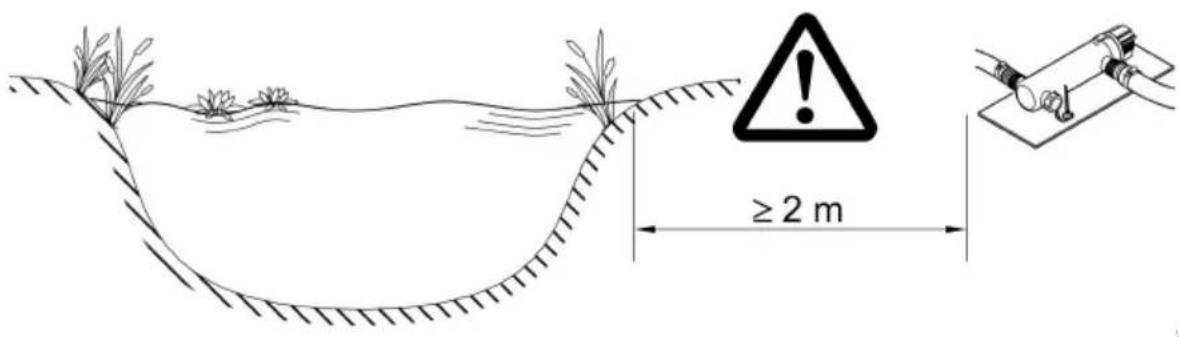

• Placez l’appareil à une distance d’au moins 2 m du bord du bassin.

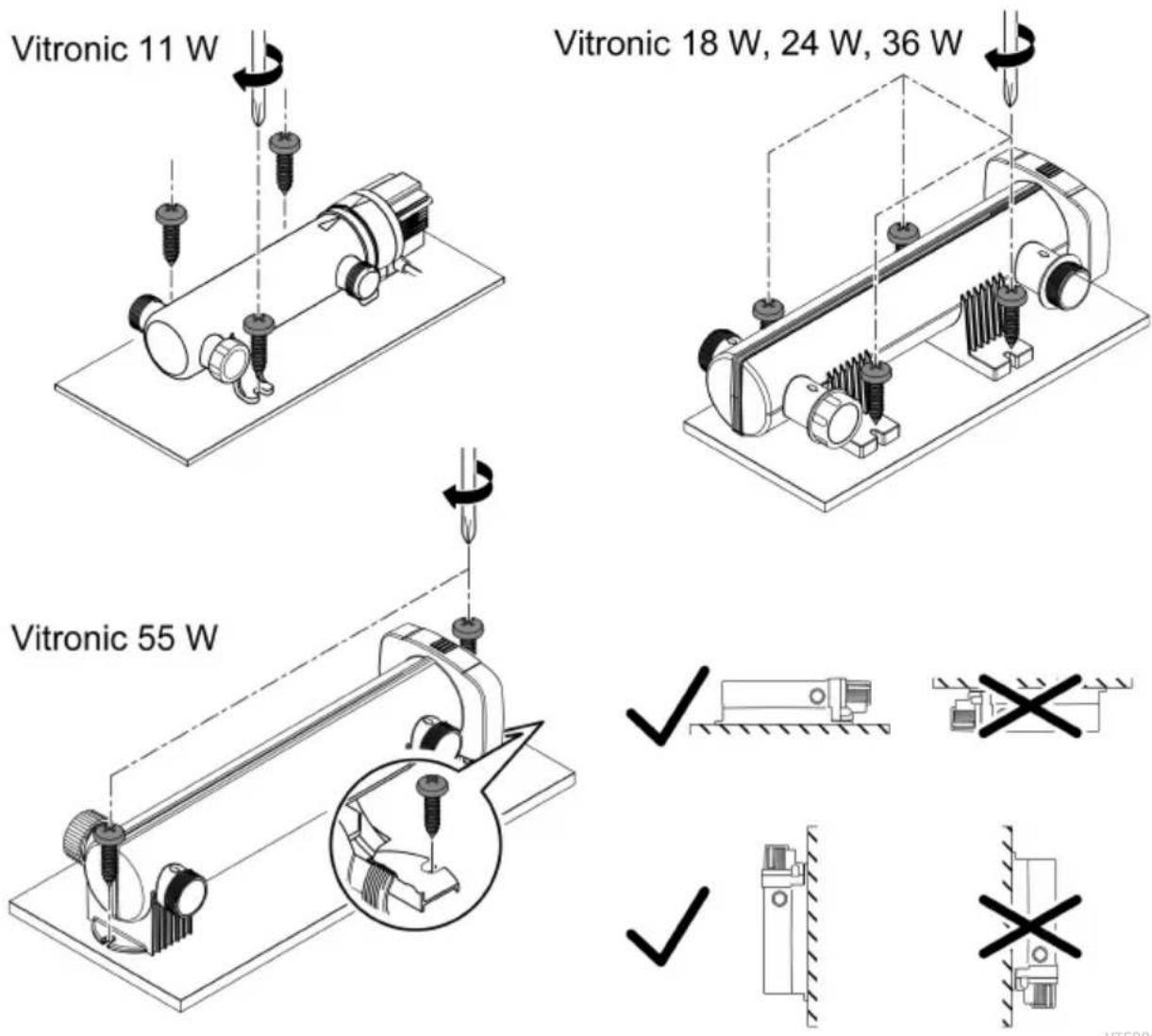

• Montez l'appareil uniquement dans les positions autorisées. Le fonctionnement sans problème est alors assuré.

• Prévoyez une place suffisante pour les opérations de maintenance.

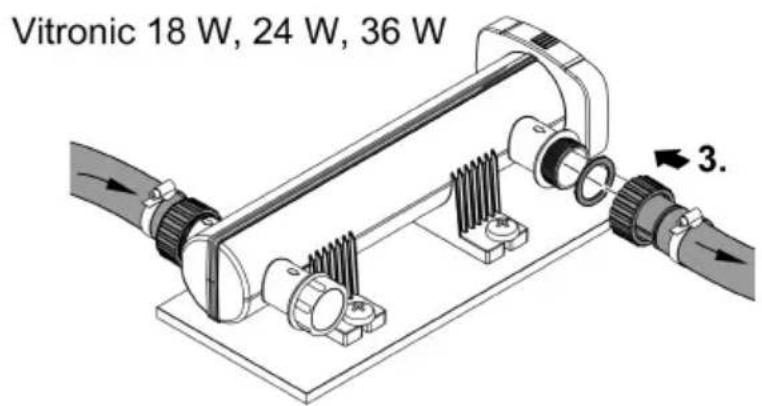

Effectuer les raccordements

• Utilisez des conduites souples conçues pour une pression d'au moins 1 bar.

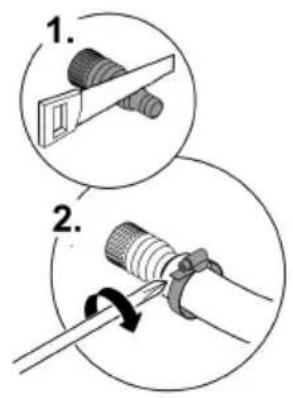

• Raccourcissez les embouts à olive étagés en fonction du diamètre du tuyau utilisé.

• Bloquez le tuyau avec un collier de serrage.

• Serrez à la main l'écrou-raccord de l’embout à olive étagé.

• Vissez l’embout à olive étagé avec le joint plat ou le joint torique sur le raccordement de ma- nière à ce que celui-ci soit étanche.

• Pour un guidage optimal des tuyaux, vous pouvez choisir entre les deux raccorddements op- posés. – Obturez le raccordement inutilisé avec le bouchon. – Vitronic 55 W : Le bouchon est doté d'un hublot pour le contrôle du fonctionnement.

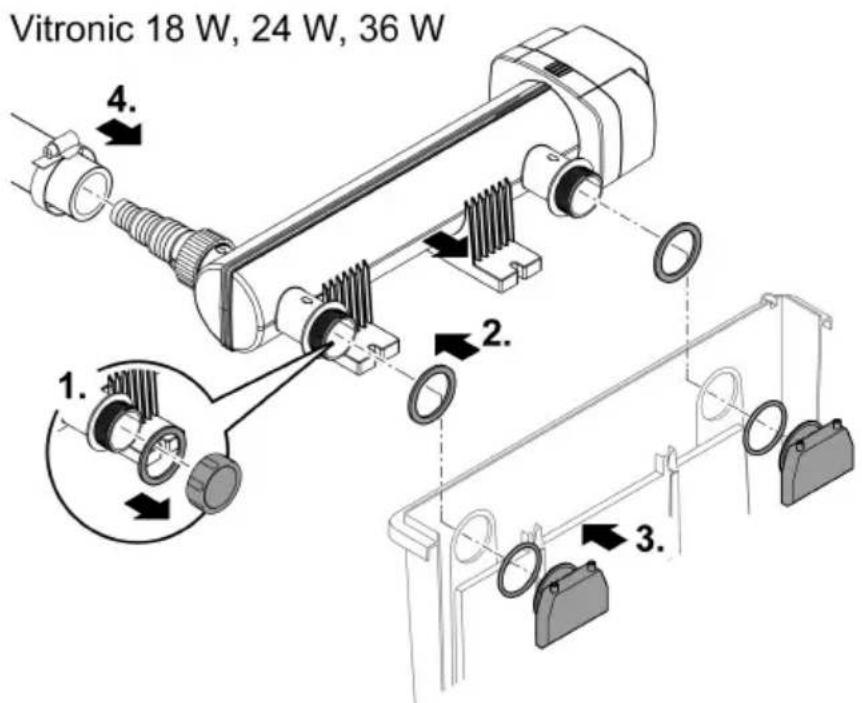

VTC000734 Brancher l'appareil sur le filtre Vitronic 18 W, 24 W, 36 W Cet appareil est conçu pour être raccordé sur le filtre. Les deux conduits de sortie sont vissés avec les buses d'entrée sur le filtre. Prendre connaissance de la notice du filtre. Voici comment procéder :

1. Dévissez le bouchon.

2. Faites passer les deux embouts du conduit d'écoulement avec le joint plat dans les deux per-

çages dans la paroi du réservoir du filtre gravitaire.

3. Vissez la buse d'entrée avec le joint torique sur l’embout du conduit d'écoulement et serrez à

4. Raccordez le tuyau d'arrivée d’eau à l’embout du conduit d’arrivée. (→ Effectuer les raccorde-

Mise en service Ordre des étapes de la mise en service :

1. Mettez la pompe en circuit et attendez que le boîtier du clarificateur UVC soit rempli d'eau.

2. Mettez le clarificateur UVC en circuit.

– Ne faites jamais fonctionner le clarificateur UVC sans débit d'eau.

3. Contrôlez le fonctionnement du clarificateur UVC.

4. Vérifiez l’étanchéité de tous les raccords.FR

Mise en circuit / mise hors circuit

• Mettre en circuit : brancher la fiche secteur dans la prise de courant. – L'appareil se met immédiatement en marche.

• Mettre hors circuit : retirer la fiche secteur de la prise de courant. Vérifier le fonctionnement Essai de fonctionnement Vitronic 11 W 18 W, 24 W, 36 W 55 W Le témoin lumineux s'allume lorsque la lampe UVC est sous tension.

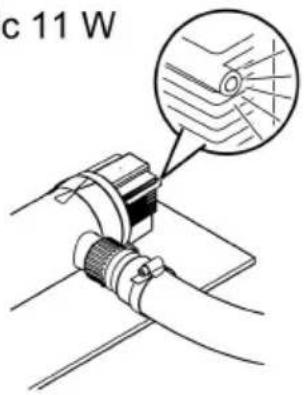

La lumière UV traverse l’embout à olive étagé transparent lorsque la lampe UVC est sous ten- sion.

La lumière UV traverse le hublot du bouchon lorsque la lampe UVC est sous tension.

Nettoyage et entretien REMARQUE N’utiliser ni produits de nettoyage agressifs ni solutions chimiques. En effet, ces produits peu- vent endommager le boîtier, altérer le fonctionnement de l'appareil et nuire aux animaux, aux plantes et à l'environnement. Nettoyez uniquement l'extérieur du boîtier à l'eau claire et en utilisant une brosse souple.

• Produits de nettoyage recommandés en cas d'entartrages tenaces : – Nettoyant pour pompe PumpClean de OASE. – Détergents ménagers exempts de vinaigre et de chlore.36 Démontage de la tête d'appareil PRUDENCE Le rayonnement ultraviolet de la lampe UVC risque de brûler les yeux et la peau. Ne jamais utiliser la lampe UVC en dehors du boîtier ou dans un boîtier défectueux. Avant d’entamer les travaux de maintenance ou de remplacer la lampe UVC, débrancher l'ap- pareil du réseau électrique. PRUDENCE Le verre de quartz et la lampe UVC sont cassables et risquent de causer des blessures par cou- pure. Agir avec précaution lors des travaux sur le préclarificateur à UVC afin d'éviter toute blessure par coupure. Éviter de faire des secousses, des impacts ou des mouvements violents pour ne pas briser le verre. Pour des raisons de sécurité, la lampe UVC ne peut être mise sous tension que si le préclari- ficateur à UVC est correctement monté dans l'appareil. Vitronic 11 W Voici comment procéder :

• Faites tourner la tête de l'appareil dans le sens anti-horaire jusqu’à la butée et sortez-la pru- demment du boîtier avec le joint torique. Vitronic 18 W, 24 W, 36 W, 55 W Voici comment procéder :

• Appuyez sur le crochet, tournez la tête de l'appareil dans le sens anti-horaire jusqu’à la butée et sortez-la prudemment du boîtier.

Montage de la tête d'appareil Voici comment procéder :

1. Vérifiez que le joint torique est bien en place sur la tête de l’appareil.

– Nettoyez le joint torique, remplacez-le s’il est endommagé.

2. Engagez la tête de l'appareil dans le boîtier avec précaution et enfoncez-la jusqu’à la butée en

exerçant une légère pression. – Tournez légèrement la tête de l'appareil jusqu’à ce que les ergots et les rainures du verrouil- lage à baïonnette s'engagent les uns dans les autres.

3. Faites tourner la tête de l'appareil dans le sens horaire jusqu'à la butée.

Nettoyage du verre à quartz / remplacement de la lampe UVC Remplacez la lampe UVC au plus tard après 8000 heures de service. Cela correspond à peu près à une saison d’utilisation du bassin en service constant. Un rendement optimal du filtre est alors assuré. PRUDENCE Le verre de quartz et la lampe UVC sont cassables et risquent de causer des blessures par cou- pure. Agir avec précaution lors des travaux sur le préclarificateur à UVC afin d'éviter toute blessure par coupure. Éviter de faire des secousses, des impacts ou des mouvements violents pour ne pas briser le verre. Condition préalable :

• La tête de l'appareil est enlevée. (→ Démontage de la tête d'appareil)

• Employez uniquement des lampes UVC dont la désignation et la puissance correspondent aux indications fournies sur la plaque signalétique. (→ Caractéristiques techniques)38 Voici comment procéder :

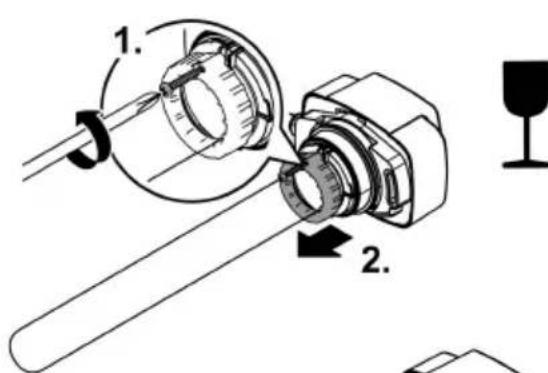

• Desserrez la vis Parker jusqu'à ce que la pointe de la vis soit enfoncée dans le logement de la vis de serrage.

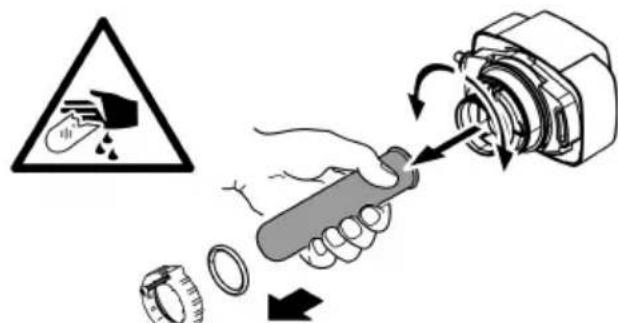

• Retirez avec précaution le verre à quartz en le poussant vers l'avant tout en exerçant un léger mouvement de rotation

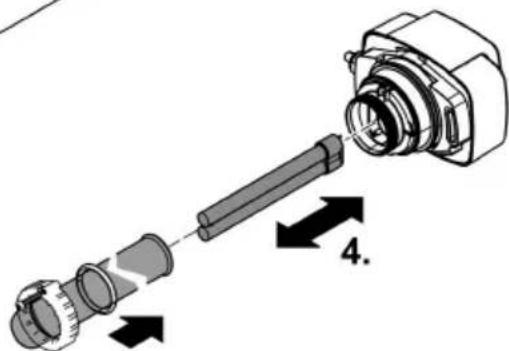

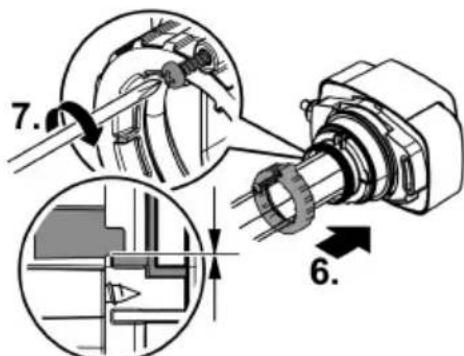

• Insérez le verre à quartz avec le joint torique jusqu'à la butée dans la tête de l'appareil. – Le joint torique doit se situer dans l'espacement compris entre la tête d'appareil et le verre de quartz.

• Serrez la vis de serrage jusqu’à la butée.

• Nettoyez le verre à quartz à l'aide d'un chiffon humide pour éliminer les salissures et les traces de doigts.

Stockage / entreposage pour l'hiver L'appareil n'est pas résistant au gel et doit absolument être désinstallé et entreposé lorsque du gel est prévu. Ci-après, la méthode optimale pour entreposer l'appareil :

• Nettoyer l'appareil minutieusement et remplacer les pièces endommagées.

• Stocker la pompe au sec et à l'abri du gel.FR

Dépannage Dérangement Cause éventuelle Solution Le rendement de l'appareil n'est pas satisfaisant

L'eau est extrêmement sale

Enlevez les algues et les feuilles du bas- sin

Renouvelez l’eau du bassin

Le verre à quartz est encrassé Nettoyez le verre à quartz La lampe UVC n'a plus aucun effet fil- trant

Remplacez la lampe UVC. Après 8000 heures de fonctionnement, l’effet fil- trant est épuisé.

Le débit est trop élevé

Réduisez la capacité de pompage

La lampe UVC ne s'allume pas

La fiche secteur n'est pas branchée

Branchez la fiche secteur dans la prise de courant

La lampe UVC est défectueuse Remplacez la lampe UVC Le branchement au réseau est défec- tueux Vérifiez le branchement électrique

Vitronic 55 W : Le clarificateur UVC s’est arrêté à cause d’une surchauffe. Après refroidissement, le clarificateur UVC redémarre automatiquement

Caractéristiques techniques Description

11 W 18 W 24 W 36 W 55 W Tension de raccordement V CA 220 à 240 220 à 240 220 à 240 220 à 240 220 à 240 Fréquence du réseau

Longueur du câble secteur

19, 25, 32, 38 25, 32, 38 25, 32, 38 25, 32, 38 25, 32, 38 Convient pour un volume de bassin maximal

10,0 20,0 25,0 40,0 60,0 avec poissons

5,0 10,0 12,5 20,0 30,0 avec koi (carpe ja- ponaise)

2,340 Valeurs admissibles de l’eau Type

eau douce, eau de bas- sin Eau de piscine Valeur pH

6,8 … 8,5 7,2 … 8,3 Dureté

Résidu sec total mg/l <50 <50 Température

• lampe UVC, verre quartz et joint torique pour le verre quartz Recyclage REMARQUE

Il est interdit d’éliminer cet appareil avec les déchets ménagers.

Mettez la lampe UVC et l’appareil au rebut par le biais du système de reprise prévu à cet effet.

Mettez l’appareil hors d’usage en sectionnant les câbles.NL
