HASZNÁLATI ÚTMUTATÓ ACM 795LX01 WHIRLPOOL

Kategórie potravín Jedlá alebo druh varenia Úroveň výkonu a priebeh varenia Prvá fáza Výkony Druhá fáza Výkony Cestoviny, ryža Čerstvé cestoviny Ohrev vody Booster - 9 Varenie cestovín a udržiavanie varu 7-8 Sušené cestovny Ohrev vody Booster - 9 Varenie cestovín a udržiavanie varu 7-8 Varená ryža Ohrev vody Booster - 9 Varenie cestovín a udržiavanie varu 5-6 Rizoto Opečenie a osmaženie 7-8 Varenie 4-5 Zelenina, strukoviny Varené Ohrev vody Booster - 9 Varenie 6-7 Smažené Ohrev oleja 9 Smaženie 8-9 Dusené Ohrev príslušenstva 7-8 Varenie 6-7 Dusenie Ohrev príslušenstva 7-8 Varenie 3-4 Osmaženie Ohrev príslušenstva 7-8 Osmaženie do zlata 7-8 Mäso Pečené mäso Opečenie mäsa v oleji (ak na masle, použite výkon 6) 7-8 Varenie 3-4 Na rošte Predohrev hrnca 7-8 Grilovanie na oboch stranách 7-8 Opečenie Opečenie na oleji (ak s maslom, použite výkon 6) 7-8 Varenie 4-5 Varenie v šťave/ dusenie Opečenie na oleji (ak s maslom, použite výkon 6) 7-8 Varenie 3-4 Ryby Na rošte Predohrev hrnca 7-8 Varenie 7-8 Varenie v šťave/ dusenie Opečenie na oleji (ak s maslom, použite výkon 6) 7-8 Varenie 3-4 Smažené Ohrev oleja alebo tuku 8-9 Smaženie 7-8 Vajíčka Husté omelety Ohrev panvice s maslom alebo tukom 6 Varenie 6-7 Omelety Ohrev panvice s maslom alebo tukom 6 Varenie 5-6 Na hniličku/tvrdé Ohrev vody Booster - 9 Varenie 5-6 Lievance Ohrev panvice s maslom 6 Varenie 6-7 Omáčky Paradajky Opečenie na oleji (ak s maslom, použite výkon 6) 6-7 Varenie 3-4 Ragů Opečenie na oleji (ak s maslom, použite výkon 6) 6-7 Varenie 3-4 Bešamel Príprava základu (rozpustenie masla a prídavok múky) 5-6 Uvedenie do mierneho varu 3-4 Sladkosti, krémy Vanilkový krém Uvedenie mlieka do varu 4-5 Udržiavanie mierneho varu 4-5 Pudingy Uvedenie mlieka do varu 4-5 Udržiavanie mierneho varu 2-3 Ryžová kaša Ohrev mlieka 5-6 Varenie 2-3 31902085.book Page 138 Thursday, September 22, 2011 2:39 PMHU139 AZ ÖN ÉS MÁSOK BIZTONSÁGA RENDKÍVÜL FONTOS Ez a kézikönyv és maga a készülék fontos biztonsági figyelmeztetéseket nyújt, amelyeket el kell olvasni és mindenkor figyelembe kell venni. Minden biztonsági figyelmeztetés specifikusan részletezi a meglévő potenciális kockázatot, és jelzi, hogyan kell a készülék helytelen használatából eredő sérülés, kár és áramütés kockázatát csökkenteni. Gondosan tartsa be a következő utasításokat: - A készüléket le kell választani az elektromos táphálózatról bármilyen üzembe helyezési munka végzése előtt. - A készülék üzembe helyezését és karbantartását szakembernek kell végeznie a gyártó utasításaival és a helyi biztonsági előírásokkal összhangban. Ne javítsa meg, illetve nem cserélje ki a készülék semmilyen alkatrészét, hacsak az a művelet nem szerepel kifejezetten a felhasználói kézikönyvben. - A készülék földelése kötelező. - A elektromos kábelnek elég hosszúnak kell lennie a helyére beszerelt készüléknek a hálózati aljzathoz történő csatlakoztatásához. - Az érvényes biztonsági előírásoknak való megfelelés érdekében a beszerelésnél legalább 3 mm-es érintkezőtávolságú sokpólusú megszakítót kell használni. - Ne használjon többdugaszos elosztót, illetve hosszabbítót. - Tilos a készülék villásdugóját a hálózati zsinórt húzva kirántani a konnektorból. - A üzembe helyezést követően az elektromos alkatrészeknek hozzáférhetetlennek kell lenniük a felhasználó számára. - Ne érjen a készülékhez nedves testrésszel, és ne használja a készüléket mezítláb. - A készülék kizárólag háztartási ételkészítő berendezésként történő használatra készült. Egyéb használat nem megengedett (pl. helyiségek fűtése). A gyártó a helytelen vagy szabálytalan használatból származó károkért felelősséget nem vállal. - A készüléket bármilyen fizikai, érzékszervi vagy mentális fogyatékkal élő, illetve kellő tapasztalattal és a készülékre vonatkozó ismeretekkel nem rendelkező személyek (beleértve a gyerekeket) nem használhatják, kivéve, ha a biztonságukért felelős személy felügyelete alatt teszik, vagy ha ilyen személyek a készülék használatára nézve instrukciókat adtak. - Használat közben a készülék hozzáférhető részei nagyon felforrósodhatnak. A kisgyermekeket távol kell tartani a készüléktől, és felügyelettel kell gondoskodni arról, hogy ne játszanak a készülékkel. - Használat közben és után ügyeljen arra, hogy ne érjen hozzá a sütő belsejében levő fűtőelemekhez, mert azok égési sérülést okozhatnak. Ne hagyja, hogy a készülékhez ruhadarabokkal vagy más gyúlékony anyaggal hozzáérjenek, amíg valamennyi komponens kellőképpen le nem hűlt. - Az edények és tartozékok kivételéhez használjon konyhai kesztyűt és ügyeljen arra, hogy ne érjen hozzá a fűtőszálakhoz. - Ne tegyen gyúlékony anyagot a készülékbe vagy annak közelébe. Ez ugyanis a készülék véletlen bekapcsolása esetén meggyulladhat. - A túlhevített zsírok és olajok könnyen lángra lobbannak. Mindig legyen éber, amikor zsírban vagy olajban gazdag ételt süt. - Ne tegyen a főzőfelületre olyan fémtárgyakat, mint evőeszközök (kések, villák, kanalak, fedők stb.), mert ezek felforrósodhatnak. - A készülék alatt található térbe kötelező beszerelni egy elválasztó panelt (nem tartozék). - Ha a főzőlap felülete megsérül (eltörik vagy megreped az üveg), akkor ne használja tovább a készüléket és forduljon a vevőszolgálathoz. - Kialakításából adódóan a készülék bekapcsolása nem lehetséges külső időzítő szerkezet vagy külön távirányító útján. A háztartási gépek hulladékba helyezése - Ez a termék újrahasznosítható vagy újrafelhasználható anyagokból készült. Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni. A kiselejtezés előtt az elektromos kábel elvágásával tegye használhatatlanná a terméket. - A háztartási gépek kezelésére, felújítására és újrahasznosítására vonatkozó legfrissebb információkért forduljon a helyileg illetékes hivatalhoz, a háztartási hulladékok begyűjtését végző vállalathoz, vagy a készüléket Önnek értékesítő bolthoz.

FONTOS BIZTONSÁGI TUDNIVALÓK

Ez a veszély szimbólum a biztonságra vonatkozóan, amely figyelmezteti a felhasználókat az őket és másokat fenyegető lehetséges kockázatokra. Minden biztonsági figyelmeztetést megelőz a veszély szimbólum és a következő kifejezések egyike: VESZÉLY Veszélyes helyzetet jelez, amely, ha nem kerülik el, súlyos sérülést okoz. FIGYELMEZTETÉS Veszélyes helyzetet jelez, amely, ha nem kerülik el, súlyos sérülést okozhat. MAGYAR Üzembe helyezés 2. oldal Használati útmutató oldal 31902085.book Page 139 Thursday, September 22, 2011 2:39 PMHU140 A csomagolóanyag hulladékba helyezése A csomagolóanyag 100%-ban újrahasznosítható, és el van látva az újrahasznosítás jelével ( ). A csomagolóanyagokkal ne szennyezze a környezetet, hanem a helyi hatóságok utasításai szerint járjon el. A termék kiselejtezése A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK európai irányelvben (WEEE) foglalt előírásoknak. A hulladékká vált készülék szabályszerű elhelyezésével Ön segít elkerülni a környezetre és az emberi egészségre esetlegesen gyakorolt káros következményeket. A terméken vagy a kísérő dokumentációban lévő szimbólum azt jelzi, hogy ezt a terméket nem szabad háztartási hulladékként kezelni, hanem el kell szállítani az elektromos és elektronikus berendezések újrahasznosítását végző megfelelő gyűjtőpontra. Energiatakarékosság A legjobb eredmények eléréséhez javasoljuk a következőket:

• Olyan fazekakat és serpenyőket használjon, melyek alsó átmérője megegyezik a főzőterület átmérőjével.

• Csak sík fenekű fazekat és serpenyőt használjon.

• Ha lehet, hagyja a fedelet a láboson az étel készítése közben (kivéve a “SZENZOR“ mód használatát).

• A zöldségeket, burgonyát stb. a főzési idő lerövidítése érdekében kevés vízben főzze.

• Kukta használatával tovább lehet csökkenteni az energiafelhasználást és a főzési időt (ne használjon kuktát a “SZENZOR“ funkcióval).

• A lábost mindig a főzőlapon kialakított főzési zóna közepére helyezze. - Ez a készülék – amely rendeltetése szerint élelmiszerekkel kerül érintkezésbe – megfelel az 1935/2004 számú rendeletnek ( ), kialakítása, előállítása és forgalmazása pedig teljesíti a 2006/95/EK számú (a 73/23/EGK számú irányelv és annak módosításai helyébe lépő) “Kisfeszültség“ irányelv biztonsági követelményeit és a 2004/108/EK számú “EMC” irányelv védelmi előírásait. Mágnes segítségével ellenőrizheti azt, hogy az adott edény alkalmas-e az indukciós főzőlapon való használatra: az erre nem alkalmas edények nem vonzzák a mágnest. - Ügyeljen arra, hogy a lábosok alja ne legyen érdes, mert ellenkező esetben megkarcolhatják a főzőlap felületét. Minden edényt ellenőrizzen. - Soha nem helyezzen meleg lábosokat vagy serpenyőket a kezelőkapra. Ezek ugyanis sérülést okozhatnak.

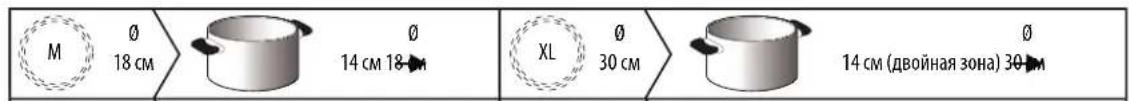

FONTOS: A főzőzónák nem kapcsolnak be, ha a lábosok mérete nem megfelelő. Kizárólag “INDUKCIÓS RENDSZER“ jelzéssel ellátott lábosokat használjon (lásd az ábrát). Mielőtt bekapcsolná a főzőlapot, helyezze a lábost a kívánt főzőzónára.

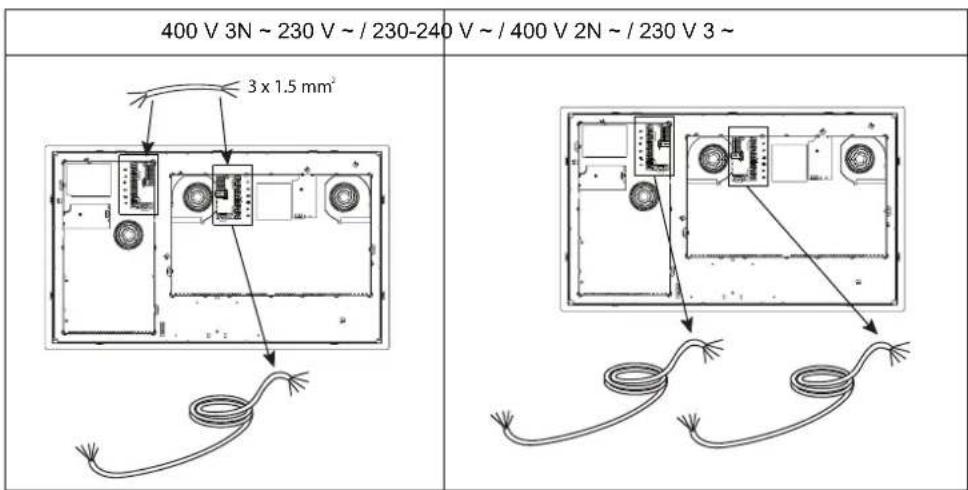

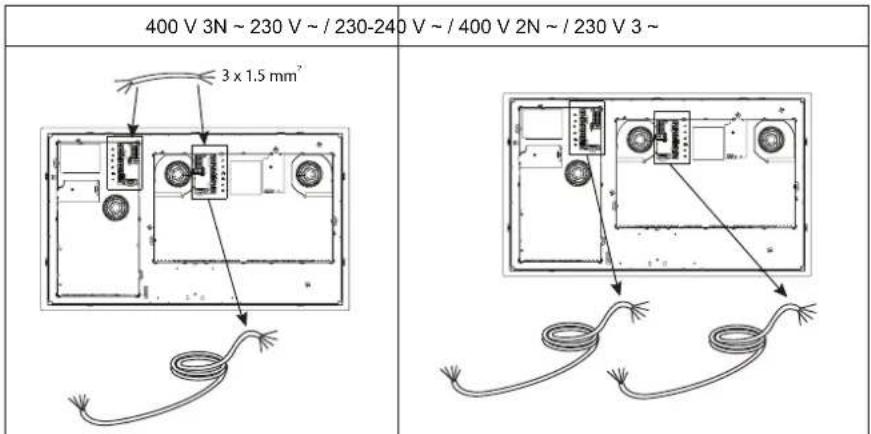

14 cm (kettős zóna) 30 cm XLM FONTOS: A “SZENZOR funkció” című részben találhatók a SZENZOR funkcióval ellátott zónákhoz alkalmazható lábosok aljának átmérői. 31902085.book Page 140 Thursday, September 22, 2011 2:39 PMHU141 A kicsomagolást követően ellenőrizze, hogy szállítás közben nem sérült-e meg a készülék, és probléma esetén forduljon a viszonteladóhoz vagy a vevőszolgálathoz. A BEFOGLALÓ EGYSÉG ELŐKÉSZÍTÉSE Csatlakoztatás a kapcsolódobozhoz Ha a főzőlapnak már van két tápvezetéke, akkor kövesse a tápvezeték tasakjában található utasításokat. Csatlakoztassa be a tápvezetékeket a készülék hátulján található két kapocsléchez. FONTOS: Csak 400 V 3N bekötés esetén használjon csak egy tápvezetéket (az elektronikus főmodul kapocslécéhez csatlakoztatva azt) a 3 x 1,5 mm

méretű vezeték mellett az elektronikus segédmodul kapocslécének és a fő kapocslécnek az összekötéséhez. Az elektromos bekötéshez lásd a 3 x 1,5 mm

méretű vezetékhez mellékelt utasításokat. Az elektromos bekötéshez használja az alábbi táblázat szerinti H05RR-F típusú vezetéket.

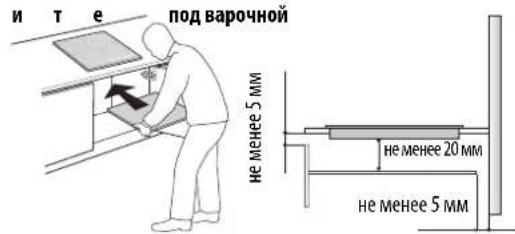

FIGYELMEZTETÉS - Építsen be egy elválasztó panelt a főzőlap alá. - A beszerelést követően a készülék alsó része ne legyen hozzáférhető. - Ne tegyen be elválasztó panelt, ha a főzőlap alá sütő kerül beszerelésre.

• Ne építse be a főzőlapot mosogatógép vagy mosógép fölé, hogy az elektromos áramköröket ne érhesse nedvesség vagy gőz, mivel ez a károsodásukat okozhatja.

• A készülék alsó része és az elválasztó panel közötti távolságot illetően az ábrán feltüntetett méreteket kell betartani.

• A készülék helyes működése érdekében a munkalap és a bútor felső szegélye közötti minimális nyílást nem szabad eltömni.

• A sütő behelyezése előtt vágja méretre a konyhabútort, valamint gondosan távolítsa el a keletkező faforgácsot és fűrészport.

• FONTOS: Márvány vagy más hasonló anyagú munkalapon való elhelyezésnél ne használja a tartozékként adott csavarokat, hanem szerezze be a 4812 310 19277 számú ragasztókészletet a vevőszolgálattól. Miután beragasztotta a kengyeleket a jelzett helyzetbe, a készülék üzembe helyezése előtt hagyja száradni a szilikont 24 órán át. CSATLAKOZTATÁS AZ ELEKTROMOS HÁLÓZATHOZ FIGYELMEZTETÉS - Válassza le a készüléket az áramforrásról. - Az üzembe helyezést szakképzett szerelőnek kell végeznie az érvényes üzembe helyezési és biztonsági előírások szerint. - A gyártó nem vállal felelősséget az említett rendelkezések be nem tartása miatt személyekben, állatokban vagy tárgyakban bekövetkező sérülésekért vagy károkért. - A hálózati zsinórnak elég hosszúnak kell lennie ahhoz, hogy a főzőlapot ki lehessen venni a munkalapból. - Ellenőrizze, hogy a készülék alján elhelyezett adattáblán szereplő feszültségérték egyezik-e az üzembe helyezés helyszínén érvényes hálózati feszültséggel. - Ne használjon hosszabbítót. min. 5 mm min. 20 mm min. 5 mm 3 x 1.5 mm

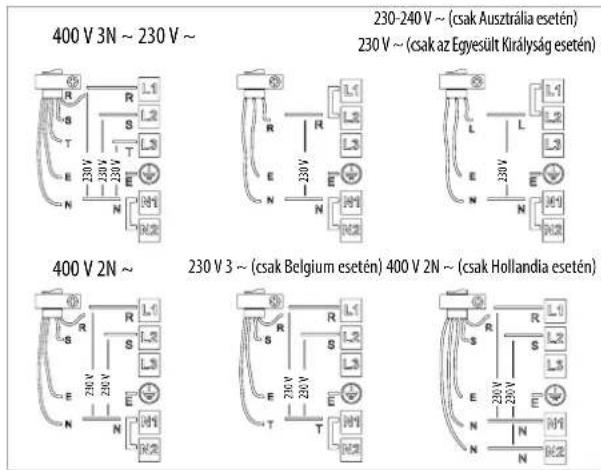

400 V 3N ~ 230 V ~ / 230-240 V ~ / 400 V 2N ~ / 230 V 3 ~ 31902085.book Page 141 Thursday, September 22, 2011 2:39 PMHU142 A sárga/zöld földvezetéket a jelzésű kivezetéshez kell bekötni. Az említett vezetéknek a többinél hosszabbnak kell lennie.

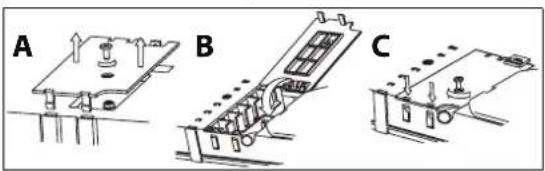

1. A csavart kicsavarva vegye le a kapocsléc fedelét (A) és illessze be a fedelet a kapocsléc forgópántjába (B)

2. Távolítson el kb. 70 mm-t az elektromos hálózati zsinór védőburkolatából.

3. Távolítson el kb. 10 mm-t a vezetékek védőburkolatából. Ezután illessze be a tápvezetéket a kábelszorítóba, majd a kapocsléc mellett elhelyezett kapcsolási rajz utasításait követve kösse be a vezetékeket a kapocslécbe.

4. A tápvezetéket a kábelszorító segítségével rögzítse.

5. Zárja le a fedelet (C), és csavarozza azt rá a kapocslécre az eltávolított csavarral.

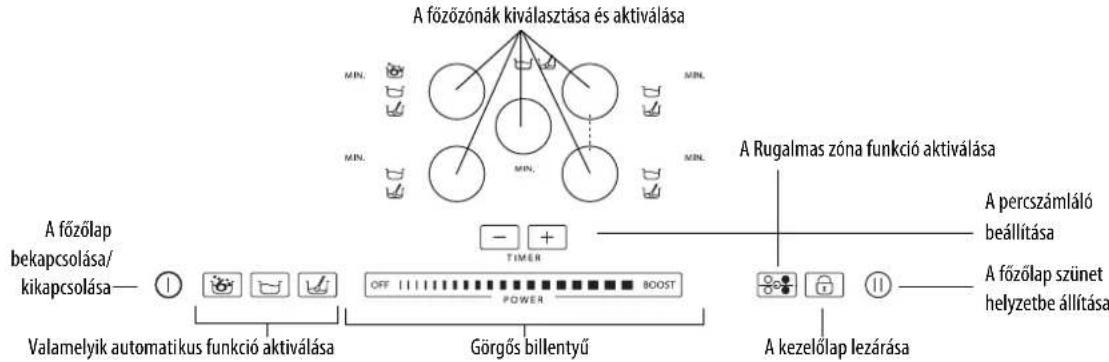

Az elektromos hálózatba való bekötések alkalmával a főzőlap mindig automatikusan elvégez egy néhány másodperces ellenőrzést. A csatlakoztatást olyan többpólusú megszakítókapcsolóval végezze, amelynél az érintkezők közötti távolság legalább 3 mm. A kezelőlap bemutatása A kezelőlapon érintőgombok találhatók: használatukhoz elég egyszerűen megnyomni az adott szimbólumot (nem szükséges erős nyomást alkalmazni). Első használat / az áramellátás megszakadása után Az elektromos hálózatba való bekötés után a főzőlap kezelőlapja le van zárva (a gomb fölötti jelzőlámpa világít). A kezelőlap zárjának feloldásához tartsa lenyomva a gombot 3 másodpercig. Ekkor kialszik a jelzőlámpa, és a főzőlap készen áll a normál működésre. A főzőlap bekapcsolása/kikapcsolása A főzőlap bekapcsolásához tartsa lenyomva a gombot kb. 2 másodpercig: a gomb fölötti jelzőlámpa világítani kezd, és megjelennek az apró vonalak a főzőzónákat jelző körökön belül. A kikapcsoláshoz addig nyomja ugyanazt a gombot, amíg ki nem kapcsol a főzőlap. Ekkor az összes főzőzóna kikapcsolódik. Vezetékek Szám x méret 230 V ~ + 3 x 4 mm

(csak Ausztrália esetén) 230 V 3 ~ + 4 x 1,5 mm

A főzőlap automatikusan kikapcsol, ha a bekapcsolástól számított 10 másodpercen belül egyik funkció sem kerül kiválasztásra. 400 V 3N ~ 230 V ~ 230-240 V ~ (csak Ausztrália esetén) 230 V ~ (csak az Egyesült Királyság esetén) 400 V 2N ~ 230 V 3 ~ (csak Belgium esetén) 400 V 2N ~ (csak Hollandia esetén)230 V230 V230 V230 V230 V230 V230 V230 V230 V230 V230 V CBA A főzőzónák kiválasztása és aktiválása A főzőlap bekapcsolása/ kikapcsolása A percszámláló beállítása A főzőlap szünet helyzetbe állítása Görgős billentyű A kezelőlap lezárásaValamelyik automatikus funkció aktiválása A Rugalmas zóna funkció aktiválása

31902085.book Page 142 Thursday, September 22, 2011 2:39 PMHU143 A főzőzónák aktiválása és szabályozása A főzőlap bekapcsolása után helyezzen egy lábost a kiválasztott zónára. Kapcsolja be a zónát a hozzá tartozó kör alakú gombbal: a kör belsejében ekkor megjelenő szám a közepes teljesítményfokozatnak felel meg. A teljesítményfokozat módosításához vízszintes irányban mozgassa ujját a görgős billentyűn: a kör belsejében látható szám 1 (minimum) és 9 (maximum) között változtatható a görgős billentyűre helyezett ujj mozgatásával. A görgős billentyűről a “BOOST” megnyomásával lehet aktiválni a booster funkciót (”P” a kijelzőn). A “BOOST” teljesítményfokozat használata maximum 10 percig lehetséges, ami után a készülék automatikusan beáll a 9. fokozatra. A főzőzóna leállítása A hozzá tartozó kör alakú gomb megnyomásával válassza ki a leállítandó főzőzónát (világító pont jelenik meg jobboldalt alul a teljesítményfokozat kijelzésénél). Nyomja meg a görgős billentyűn található OFF utasítást. Timer kiválasztása A timer egy olyan időkapcsoló, amelynek segítségével legfeljebb 90 perc hosszúságú főzési időtartamot lehet beállítani. Válassza ki az időkapcsolóhoz hozzárendelendő főzőzónát (világító pont jelenik meg jobboldalt alul a teljesítményfokozat kijelzésénél), majd a timer funkció + és - gombjával állítsa be a kívánt hosszúságú időtartamot: az időtartam percben lesz látható a főzőzóna kijelzője mellett. Néhány másodperccel az utolsó érintés után a timer megkezdi a visszaszámlálást (a főzőzóna kiválasztását mutató pont villogni kezd). A beállított időtartam lejáratakor hangjelzés hallható és a főzőzóna automatikusan kikapcsol. Kezelőlap zárolása Ez a funkció lezárja a főzőlap kezelőszerveit, így akadályozva meg a készülék véletlen bekapcsolását (pl. tisztítás közben). Nyomja meg három másodpercig a gombot: az aktiválás megtörténtére hangjelzés és a lakat szimbólum felett megjelenő világító jelzés utal. Ekkor a kikapcsolási funkció kivételével a kezelőlap le van zárva. A kezelőlap lezárásának feloldásához ismételje meg az aktiválási lépéseket. Ekkor kialszik a világító pont és a főzőlap ismét használható. FONTOS: A víz jelenléte, a lábosokból kikerült folyadék vagy a szimbólum alatti gombra helyezett bármilyen tárgy akaratlanul is előidézheti a kezelőlap-zárolási funkció be- vagy kikapcsolását. Szünet A funkció lehetővé teszi a főzőlap működésének átmeneti blokkolását, hogy azután a beállítások (a timer beállításokat kivéve) megtartása mellett ismét elindulhasson a működés. Nyomja meg a gombot: a teljesítményfokozatok helyén villogó jelzés lesz látható. A főzés folytatásához nyomja meg ismét a gombot. Az automatikus funkciók leírása Szenzor funkció A SZENZOR funkció automatikusan kiválasztja a vízforraláshoz megfelelő teljesítményfokozatot, és jelzi a forráspont elérését. A vizet tartalmazó lábos elhelyezése után kapcsolja be a főzőlapot, és válassza ki az előzetesen kiszemelt főzőzónát. Nyomja meg a gombot: a kijelzőn “A” jelenik meg, és bekapcsol a világító jelzés. A melegítési fázis során egy animáció jelenik meg a zóna melletti területen. A főzőlap automatikusan kikapcsol, ha a bekapcsolástól számított 10 másodpercen belül egyik funkció sem kerül kiválasztásra. Ha a lábos nem kompatibilis az indukciós főzőlappal, rosszul van elhelyezve, illetve nem a megfelelő méretű, akkor a kijelzőn megjelenik a “lábos hiányzik“ figyelmeztetés (oldalsó ábra). Ha 60 másodpercen belül nem kerül fel egy lábos, akkor a főzőlap kikapcsol. Ha egyszerre több főzőzóna is be van kapcsolva, akkor a görgős billentyűvel módosítható a teljesítmény a kiválasztott zónánál, amit a teljesítményjelző jobb alsó sarkában levő világító pont mutat. Egy zóna kiválasztásához elég megnyomnia a hozzá tartozó kör alakú gombot. A főzőzóna kikapcsol, és a körben egy “H“ betű jelenik meg, ha a zóna még meleg. A “H“ betű a maradványhőt jelzi. A készülék minden főzőlapjánál van egy ilyen kijelző; ez mutatja, hogy a főzőzónák közül melyiknek magas még a hőmérséklete. A főzőzóna kihűlésekor a jelzés kialszik. A főzőlapon néhány automatikus funkció van hozzárendelve a főzőzónákhoz. Minden egyes zóna választógombja mellett láthatók a rendelkezésre álló funkciók ikonjai. Minden alkalommal, amikor egy automatikus funkció kerül kiválasztásra, az ikon mellett világító jelzés lesz látható és a kiválasztott zóna kijelzőjén megjelenik az “A“ betű. Valamelyik automatikus funkció aktív állapotát jelzi Főzőzóna timer Zónaválasztó gomb és kiválasztott főzőzóna/teljesítményfokozat kijelző Görgős billentyű (teljesítmény beállítás) 31902085.book Page 143 Thursday, September 22, 2011 2:39 PMHU144 A forráspont elérésekor a készülék hangjelzést ad. Ezt a hangjelzést rendszeres időközönként háromszor ismétli meg. A második hangjelzés után automatikusan bekapcsol a percszámláló, ami figyeli forrási időt. A harmadik jelzés után a készülék automatikusan egy olyan kisebb teljesítményfokozatra kapcsol, amely alkalmas a forrási állapot fenntartására. Ettől kezdve lehetséges a hozzávalók tetszés szerinti beadagolása, a timer beállítása, illetve a teljesítményfokozat módosítása. A teljesítményfokozat megváltoztatása vagy a készülék “szünet“ helyzetbe állítása kikapcsolja a SZENZOR funkciót. Lassú forralás funkció A készített étel felforralása után a lassú forralás funkció kiválasztásával olyan teljesítményfokozat kerül automatikusan beállításra, amelyen még éppen tartható a forrás. A funkció kikapcsolásához elég megnyomnia a görgős billentyűn található OFF utasítást. Olvasztás funkció Az olvasztás funkció egységes és alacsony hőmérsékletet tart fenn a főzési zónában. Miután az előzetesen kiszemelt zónán elhelyezte a lábost/tartozékot, kapcsolja be a főzőlapot, és válassza ki az előzetesen kiszemelt főzőzónát. Nyomja meg a gombot: a kijelzőn “A” jelenik meg, és bekapcsol a világító jelzés. A funkció kikapcsolásához elég megnyomnia a görgős billentyűn található OFF utasítást. Rugalmas zóna Ez a funkció lehetővé teszi két főzőzóna összekapcsolását és egyként való kezelését. Ideális megoldás az ovális, szögletes és hosszúkás lábosok használatához (amelyek aljának mérete maximum 40x18 cm). A főzőlap bekapcsolása után nyomja meg a gombot: a két főzőzóna kijelzőin megjelenik az „5” fokozat; a fokozat számjelzése melletti mindkét pont világítása azt jelzi, hogy egyetlen zóna került kiválasztásra. A teljesítményfokozat módosításához mozgassa ujját a görgős billentyűn: a kör belsejében látható szám 1 (minimum) és 9 (maximum) között változtatható a görgős billentyűre helyezett ujj mozgatásával. A rugalmas zóna funkció leállításához nyomja meg a gombot: a lapok visszatérnek az egyenkénti üzemmódba. A főzőzóna kikapcsolásához nyomja meg az OFF gombot. A rugalmas zóna funkció aktív helyzetében a booster teljesítményfokozat és a SZENZOR funkció használata nem lehetséges az adott zónákon. Amennyiben a timer beprogramozásra kerül, annak értéke a felső lap kijelzője mellett lesz látható. FONTOS: Ne használjon súrolószivacsokat vagy dörzspárnákat. Ezek ugyanis idővel sérülést okoznának az üvegen.

• A készüléket minden használat után hagyja kihűlni, majd tisztítsa meg a rásült ételmaradékok miatti lerakódásoktól és foltoktól.

• Azonnal távolítsa el az esetlegesen ráfolyó cukrot vagy nagy cukortartalmú ételmaradékokat, mert ezek károsítják a főzőlapot.

• A só, a cukor és a homok megkarcolhatják az üveg felületét.

• A főzőlap tisztításához puha ruhát, konyhai papírtörlőt vagy speciális tisztítószereket használjon (tartsa be a gyártó utasításait).

• Figyelmesen olvassa el és kövesse a “Használati útmutató“ című részben foglaltakat.

• Csatlakoztassa a főzőlapot a hálózathoz és ellenőrizze, hogy nincsenek-e áramkimaradások.

• A tisztítást követően jól szárítsa meg a főzőlap felületét.

• Ha a használat után nem sikerül kikapcsolnia a főzőlapot, akkor csatlakoztassa le a készüléket az elektromos hálózatról.

• Ha a főzőlap bekapcsolásakor a kijelzőn alfanumerikus kódok jelennek meg, kövesse az alábbi táblázat utasításait. A SZENZOR funkció helyes működése érdekében a következőket javasoljuk: - kizárólag vizet használjon (szobahőmérsékleten); - a forráspont eléréséig ne tegye bele a sót, hozzávalókat vagy fűszereket; - ne módosítsa a zóna teljesítményfokozatát, illetve ne vegye le vagy ne mozdítsa el a lábost; - kukták használata tilos; - legalább az űrtartalom 1/3 részéig (min. 1 liter), de soha ne a pereméig töltse meg a lábost (lásd az oldalsó táblázatot). Az optimális eredmények érdekében javasoljuk továbbá a következőket: - ne tegyen fedőt arra a lábosra, amelyiknél a SZENZOR funkciót használja; - ne kapcsolja be a SZENZOR funkciót, ha a zóna már meleg (a kijelzőn egy “H“ betű látható). A főzési zóna átmérője A SZENZOR funkcióhoz használható lábosok aljának átmérője Max. vízmennyiség a lábosban 18 cm 17-19 cm 5 liter A funkció leáll, ha a készülék “szünet“ helyzetbe kerül. - Mivel a készülék önállóan kezeli a SZENZOR funkciót és a booster fokozatokat, így néha előfordulhat, hogy a SZENZOR funkció aktív állapota miatt nem lehetséges a booster bekapcsolása - Az alkalmazott lábos minősége is befolyásolhatja a SZENZOR funkció működését.

FIGYELMEZTETÉS - Gőztisztító berendezések használata tilos. - A tisztítási művelet megkezdése előtt ellenőrizze, hogy megtörtént-e a főzőzónák kikapcsolása és hogy eltűnt-e a maradványhő (“H“) jelzése.

31902085.book Page 144 Thursday, September 22, 2011 2:39 PMHU145 A vevőszolgálat értesítése előtt

1. Ellenőrizze, hogy nem lehet-e a problémát a “Hibakeresési útmutató“ című részben foglalt pontok alapján megoldani.

2. Kapcsolja ki, majd újra be a készüléket, és ellenőrizze, hogy fennáll-e még a hiba.

Ha a fenti ellenőrzések után a hiba még mindig fennáll, lépjen kapcsolatba a legközelebbi vevőszolgálattal. Mindig adja meg:

• a hiba rövid ismertetését;

• a termék pontos típusa és modellszáma;

• a szervizszám (az adattáblán a Service szó után álló szám) a készülék alján (a fémlapon). A szervizszám a garanciafüzetben is megtalálható;

• a telefonszámát. Amennyiben a készüléket javítani kell, forduljon javításra felhatalmazott vevőszolgálathoz (ez a garancia arra, hogy a javításhoz eredeti alkatrészeket használnak fel és a javítási munkát megfelelően elvégzik). A tartalék alkatrészek 10 évig rendelkezésre állnak. HIBAKÓD LEÍRÁS LEHETSÉGES OK A HIBA MEGSZÜNTETÉSE A főzőlap kikapcsol, és 10 másodperc után 30 másodpercenként hangjelzést hallat. Állandó nyomás a kezelőlap területén. Víz vagy konyhaeszközök jelenléte a kezelőlap területén. Tisztítsa le a kezelőlap területét. C81, C82, C83 Magas hőmérséklet esetén kikapcsol a kezelőlap. Túl magas az elektromos alkatrészek belső hőmérséklete. Az ismételt használat előtt várjon, hogy a főzőlap lehűljön. F42 vagy F43 A főzőlap csatlakoztatása nem a helyes feszültségen történt. Az érzékelő szerint a feszültség eltér a csatlakozási feszültségtől. Válassza le a készüléket az elektromos hálózatról és ellenőrizze a csatlakoztatást. F12, F21, F25, F36, F37, F40, F47, F56, F58, F60, F61, F62, F63, F64 Forduljon a vevőszolgálathoz és adja meg a hibakódot.

Ragassza ide a garanciafüzetben két példányban található, a készülék adatait tartalmazó öntapadó matricák egyikét. 31902085.book Page 145 Thursday, September 22, 2011 2:39 PMHU146

TELJESÍTMÉNY TÁBLÁZAT

Teljesítményszint A művelet jellege Használói szint (az ételkészítési tapasztalatok és szokások jelzése) Max. teljesítmény Boost Gyors melegítés Ideális az étel rövid idő alatti felmelegítéséhez, a víz gyors felforralásához vagy az ételkészítési folyadékok hirtelen felhevítéséhez 8-9 Sütés - forralás Ideális pirításhoz, egy ételkészítés kezdéséhez, gyorsfagyasztott termékek sütéséhez, gyors forraláshoz Nagy teljesítmény 7-8 Pirítás - lassú pirítás - forralás - grillezés Ideális lassú pirításhoz, erős forrásban tartáshoz, főzéshez és grillezéshez (rövid, 5-10 perc időtartamra) 6-7 Pirítás - főzés - párolás - lassú pirítás - grillezés Ideális lassú pirításhoz, közepes forrásban tartáshoz, főzéshez és grillezéshez (közepes, 10-20 perc időtartamra), tartozékok előmelegítéséhez Közepes teljesítmény 4-5 Főzés - párolás - lassú pirítás - grillezés Ideális lassú pirításhoz, enyhe forrásban tartáshoz, főzéshez (hosszú időtartamra). Tészta elkeverése 3-4 Főzés - lassú forralás - sűrítés - elkeverés Ideális hosszabb főzésekhez (rizs, mártások, sültek, hal) kísérő folyadékok jelenlétében (pl. víz, bor, húslé, tej), tészta elkeveréséhez 2-3 Ideális hosszabb főzésekhez (egy liter alatti mennyiségek: rizs, mártások, sültek, hal) kísérő folyadékok jelenlétében (pl. víz, bor, húslé, tej) Kis teljesítmény 1-2 Olvasztás - kiolvasztás - melegen tartás - elkeverés Ideális vaj lágyításához, csokoládé finom megolvasztásához, kis mennyiségű termékek kiolvasztásához
