KÄYTTÖOHJE ACM 795LX01 WHIRLPOOL

Omeletter Opvarmning af pande med smør eller fedtstof 6 Tilberedning 6-7 Omeletter Opvarmning af pande med smør eller fedtstof 6 Tilberedning 5-6 Hårdkogt æg Opvarmning af vand Booster - 9 Tilberedning 5-6 Pandekage Opvarmning af pande med smør 6 Tilberedning 6-7 Sovs Tomatsovs Bruning med olie (hvis med smør: indstilling 6) 6-7 Tilberedning 3-4 Kødsovs Bruning med olie (hvis med smør: indstilling 6) 6-7 Tilberedning 3-4 Bechamelsovs Tilberedning af basis (smelte smør og tilsætte mel) 5-6 Bringe i let kog 3-4 Dessert, creme Kagecreme Bringe mælk i kog 4-5 Holde i let kog 4-5 Budding Bringe mælk i kog 4-5 Holde i let kog 2-3 Ris med mælk Opvarmning af mælk 5-6 Tilberedning 2-3 31902085.book Page 102 Thursday, September 22, 2011 2:39 PMFI103 OMA SEKÄ MUIDEN TURVALLISUUS ON HYVIN TÄRKEÄÄ Tässä käyttöohjeessa ja itse laitteessa on tärkeitä turvallisuutta koskevia ohjeita. Lue ne aina ja noudata niitä. Kaikki turvallisuutta koskevat ohjeet mainitsevat mahdollisen vaaran ja kertovat miten laitteen väärästä käytöstä johtuvien tapaturmien, vahinkojen ja sähköiskujen riskiä voi vähentää. Noudata tarkkaan seuraavia ohjeita: - Laite tulee kytkeä irti sähköverkosta ennen minkään asennustoimenpiteen aloittamista. - Asennuksen tai huollon saa suorittaa vain ammattitaitoinen asentaja valmistajan ohjeiden ja voimassa olevien paikallisten turvallisuusmääräysten mukaisesti. Älä korjaa tai vaihda mitään laitteen osaa, ellei käyttöohjeessa nimenomaan neuvota tekemään niin. - Laitteen maadoitus on lakisääteinen. - Virtajohdon on oltava riittävän pitkä, jotta kalusteeseen asennetun laitteen voi kytkeä pistorasiaan. - Asennus on voimassa olevien turvallisuusmääräysten mukainen vain, jos järjestelmässä on moninapainen verkkokytkin, jonka koskettimien väli on vähintään 3 mm. - Älä käytä soviteosia tai jatkojohtoja. - Älä vedä laitteen virtajohdosta pistokkeen irrottamiseksi pistorasiasta. -Kun asennus on tehty, sähköosat eivät saa enää olla käyttäjän ulottuvilla. - Älä koske laitteeseen märillä kehon osilla äläkä käytä sitä paljain jaloin. - Laite on tarkoitettu ainoastaan elintarvikkeiden kypsentämiseen kotitaloudessa. Mikä tahansa muu käyttö on kielletty (esimerkiksi huoneen lämmittäminen). Valmistaja ei vastaa väärästä tai ohjeiden vastaisesta käytöstä aiheutuvista vahingoista. - Laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden fyysinen, aistien tai mielen terveys on heikentynyt, tai henkilöt, joilla ei ole tarpeellista kokemusta tai taitoa, ellei heidän turvallisuudestaan vastaava henkilö ole valmentanut heitä laitteen käyttöön. - Kosketettavissa olevat osat voivat tulla hyvin kuumiksi laitteen käytön aikana. Lapset on paras pitää turvallisen välimatkan päässä ja on varottava, etteivät lapset pääse leikkimään laitteella. - Käytön aikana ja sen jälkeen laitteen lämmityselementit voivat aiheuttaa palovammoja. Älä koske niihin. Vältä kosketusta pyyhkeiden tai muiden tulenarkojen materiaalien kanssa, kunnes kaikki laitteen osat ovat jäähtyneet. - Käytä uunikintaita, kun otat kiinni kattilasta tai välineistä. Varo koskettamasta lämmityselementtejä. - Älä laita laitteen päälle tai sen läheisyyteen tulenarkoja materiaaleja. Ne voisivat syttyä palamaan, jos laite kytketään vahingossa toimintaan. - Ylikuumentunut rasva tai öljy syttyy helposti palamaan. Valvo kypsymistä, jos ruoka sisältää paljon rasvaa tai öljyä. - Älä aseta keittoalueille metalliesineitä, kuten keittiövälineitä (veitsiä, haarukoita, lusikoita, kansia jne.), ne saattavat kuumentua. - Laitteen alle on ehdottomasti asennettava välilevy, joka ei kuulu toimitukseen. - Mikäli keittotason pinta vahingoittuu (lasin halkeama tai rikkoutuminen), älä käytä laitetta vaan ota yhteys huoltoon. - Laite ei ole tarkoitettu käytettäväksi ulkopuolisen ajastimen tai erillisen kauko-ohjauksen kanssa. Kodinkoneiden hävittäminen - Tämä laite on valmistettu kierrätettävästä tai uusiokäyttöön kelpaavasta materiaalista. Hävitä laite paikallisten jätehuoltomääräysten mukaisesti. Tee laite käyttökelvottomaksi ennen sen romuttamista leikkaamalla virtajohto. - Lisätietoja tuotteen käsittelystä, talteenotosta ja kierrätyksestä saa paikallisilta viranomaisilta, jätehuoltopalvelusta tai liikkeestä, josta tuote on ostettu.

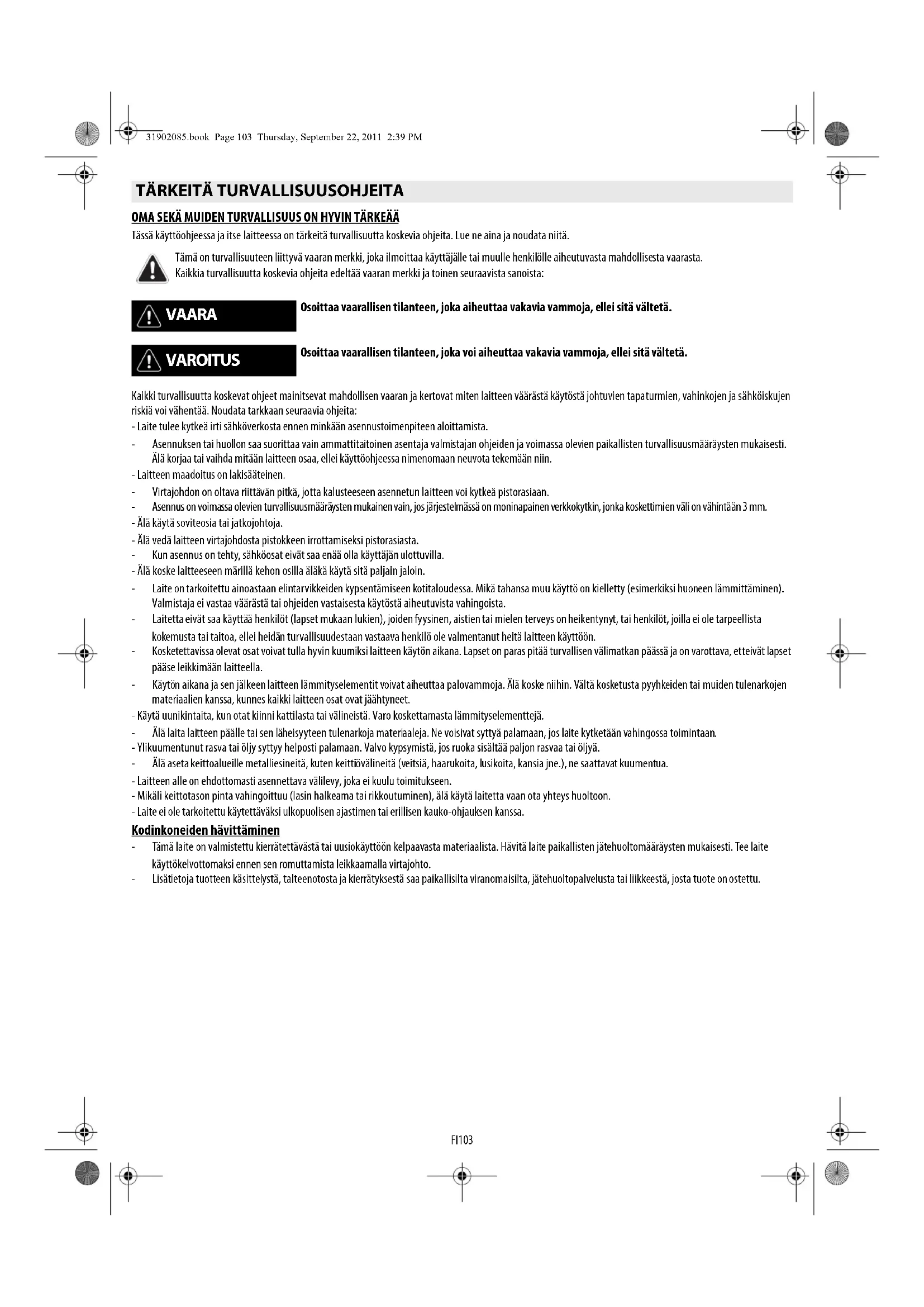

TÄRKEITÄ TURVALLISUUSOHJEITA

Tämä on turvallisuuteen liittyvä vaaran merkki, joka ilmoittaa käyttäjälle tai muulle henkilölle aiheutuvasta mahdollisesta vaarasta. Kaikkia turvallisuutta koskevia ohjeita edeltää vaaran merkki ja toinen seuraavista sanoista: VAARA Osoittaa vaarallisen tilanteen, joka aiheuttaa vakavia vammoja, ellei sitä vältetä. VAROITUS Osoittaa vaarallisen tilanteen, joka voi aiheuttaa vakavia vammoja, ellei sitä vältetä. SUOMI Asennus Sivu 2 Käyttöohjeet Sivu 31902085.book Page 103 Thursday, September 22, 2011 2:39 PMFI104 Pakkausmateriaalien hävittäminen Pakkaus on valmistettu 100-prosenttisesti kierrätettävästä materiaalista ja siinä on kierrätysmerkki ( ). Pakkausmateriaaleja ei saa heittää ympäristöön, vaan ne on hävitettävä paikallisten jätehuoltomääräysten mukaisesti. Tuotteen hävittäminen Tämä laite on merkitty WEEE-direktiivin (Waste Electrical and Electronic Equipment) 2002/96/EY mukaisesti. Varmistamalla, että laite poistetaan käytöstä asianmukaisesti, voit auttaa välttämään ympäristö- ja terveyshaittoja. Symboli tuotteessa tai sen asiakirjoissa tarkoittaa, ettei laitetta saa hävittää kotitalousjätteiden mukana, vaan se on toimitettava sähkö- ja elektroniikkalaitteiden keräyskeskukseen. Energiansäästö Parhaan tuloksen saavuttamiseksi:

• Käytä kattiloita ja pannuja, joiden pohjan läpimitta on sama kuin keittoalueen läpimitta.

• Käytä vain tasapohjaisia kattiloita ja pannuja.

• Mikäli mahdollista, peitä kattila kannella kypsennyksen ajaksi (paitsi SENSOR-toiminnossa).

• Keitä vihannekset, perunat yms. vähässä vedessä. Se lyhentää kypsennysaikaa.

• Käyttämällä painekattilaa voit vähentää edelleen energiankulutusta ja lyhentää kypsymisaikaa. (Älä käytä painekattilaa SENSOR-toiminnossa.)

• Aseta keittoastia tasoon merkityn keittoalueen keskelle. - Tämä laite, joka tulee kosketuksiin elintarvikkeiden kanssa, on asetuksen ( ) 1935/2004 mukainen, ja se on suunniteltu, valmistettu ja tuotu markkinoille pienjännitedirektiivin 2006/95/EY (joka korvaa direktiivin 73/23/ETY ja myöhemmät muutokset) turvallisuusvaatimusten sekä EMC-direktiivin 2004/108/EY suojausvaatimusten mukaisesti. Tarkista astian sopivuus keittotasolle magneetin avulla: kattilat eivät ole sopivia, ellei magneetti havaitse niitä. - Varmista, että kattiloiden pohja on tasainen, sillä epätasainen pinta voi naarmuttaa keittotasoa. Tarkista astiat. - Älä koskaan laita kuumia kattiloita tai pannuja keittotason käyttöpaneelin päälle. Se saattaa vahingoittua.

TÄRKEÄÄ: Keittoalueet eivät kytkeydy toimintaan, jos kattilat ja pannut eivät ole oikean kokoisia. Käytä ainoastaan sellaisia kattiloita, joissa on merkintä INDUCTION SYSTEM (katso viereistä kuvaa). Kattila tulee laittaa valitulle keittoalueelle ennen keittotason kytkemistä toimintaan.

14 cm (kaksoisalue) 30 cm XLM TÄRKEÄTÄ: keittoastian pohjan läpimitat keittoalueilla, joilla voidaan käyttää SENSOR-toimintoa, on mainittu kappaleessa SENSOR-toiminto. 31902085.book Page 104 Thursday, September 22, 2011 2:39 PMFI105 Kun laite on purettu pakkauksesta tarkista, että se ei ole vahingoittunut kuljetuksen aikana. Mikäli havaitset ongelmia, ota yhteys jälleenmyyjään tai huoltopalveluun.

KALUSTEEN VALMISTELU ASENNUSTA VARTEN

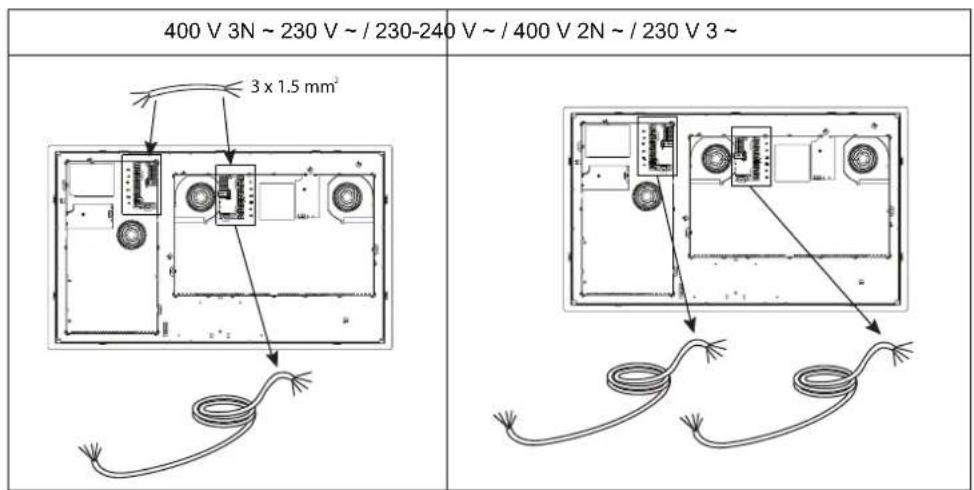

Liitäntärasian liitännät Jos tason mukana on jo toimitettu kaksi johtoa, noudata johtopaketin sisältämiä ohjeita. Kytke johdot laitteen alaosassa olevaan kahteen liitäntärasiaan. TÄRKEÄTÄ: kun liitännän sähköarvot ovat 400 V 3N~, on käytettävä ainoastaan yhtä sähköjohtoa (kytkemällä se pääsähkömoduulin liitäntärasiaan), jonka lisäksi pääliitäntärasia liitetään lisäsähkömoduulin liitäntärasiaan 3 x 1,5 mm

:n paksuisella johdolla. Sähköliitännän kytkennässä on noudatettava ohjeita, jotka on toimitettu 3 x 1,5 mm

:n paksuisen johdon mukana. Käytä sähköliitännässä alla olevan taulukon mukaisesti kaapelia tyyppiä H05RR-F. ASENNUS VAROITUS - Asenna keittotason alle välilevy. - Tuotteen alaosa ei saa olla kosketettavissa asennuksen jälkeen. - Jos keittotason alle asennetaan uuni, välilevyä ei tarvita.

• Vältä keittotason asentamista astianpesukoneen tai pyykinpesukoneen yläpuolelle, jotta virtapiirit eivät joudu kosketukseen höyryn tai kosteuden kanssa, mikä voisi vahingoittaa niitä.

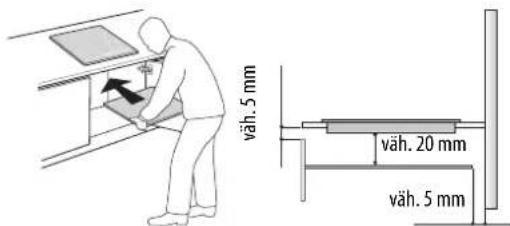

• Keittotason alapinnan ja välilevyn välisen etäisyyden tulee olla kuvassa näkyvien mittojen mukainen.

• Tuotteen moitteettoman toiminnan takaamiseksi keittotason ja kalusteen yläreunan välistä pientä aukkoa ei saa tukkia.

• Leikkaa kalusteeseen aukot ennen keittotason sijoittamista siihen ja poista huolellisesti kaikki lastut ja sahanpurut.

• TÄRKEÄTÄ: Jos laite asennetaan marmorista tai muusta vastaavasta materiaalista valmistettuun tasoon, asennuksessa ei pidä käyttää mukana toimitettuja ruuveja. Tällöin on tilattava teknisestä palvelusta liimauspaketti nro 4812 310 19277. Sen jälkeen kun kiinnitysosat on liimattu merkittyihin kohtiin, silikonin tulee antaa kuivua noin 24 tunnin ajan ennen itse laitteen asentamista.

VAROITUS - Kytke laite irti sähköverkosta. - Laitteen asennuksen saa suorittaa ainoastaan ammattitaitoinen sähköasentaja, joka tuntee voimassa olevat asennusta ja turvallisuutta koskevat määräykset. - Valmistaja ei vastaa minkäänlaisista ihmisille, eläimille tai omaisuudelle aiheutuneista vahingoista, jos vahinko on syntynyt näiden määräysten noudattamisen laiminlyönnin vuoksi. - Virtajohdon on oltava riittävän pitkä, jotta keittotaso voidaan poistaa työtasolta. - Varmista, että laitteen pohjassa olevaan arvokilpeen merkitty jännite vastaa asuntosi jännitettä. - Älä käytä jatkojohtoja. väh. 5 mm väh. 20 mm väh. 5 mm 3 x 1.5 mm

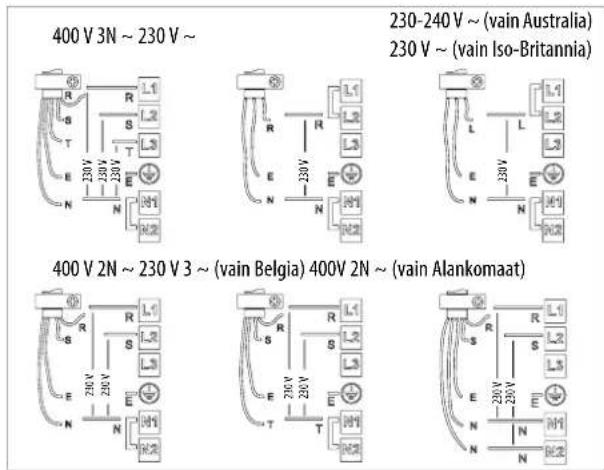

400 V 3N ~ 230 V ~ / 230-240 V ~ / 400 V 2N ~ / 230 V 3 ~ 31902085.book Page 105 Thursday, September 22, 2011 2:39 PMFI106 Kytke keltavihreä maadoituskaapeli liittimeen, jossa on merkintä . Tämän johdon on oltava muita johtoja pidempi.

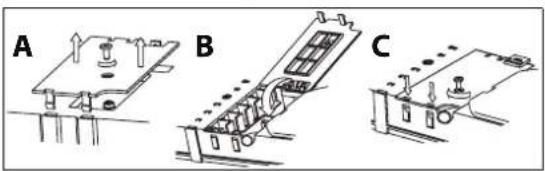

1. Irrota liitäntärasian kansi (A) avaamalla ruuvi ja laita kansi liitäntärasian saranaan (B).

2. Kuori noin 70 mm virtajohdon vaippaa.

3. Kuori noin 10 mm johtimien vaippaa. Työnnä virtajohto kaapelin vedonpoistimeen ja kytke johtimet liitäntärasiaan sen vierellä olevan kaavion mukaisesti.

4. Kiinnitä virtajohto vedonpoistimeen.

5. Sulje kansi (C) ja ruuvaa se kiinni liitäntärasiaan aikaisemmin irrottamallasi ruuvilla.

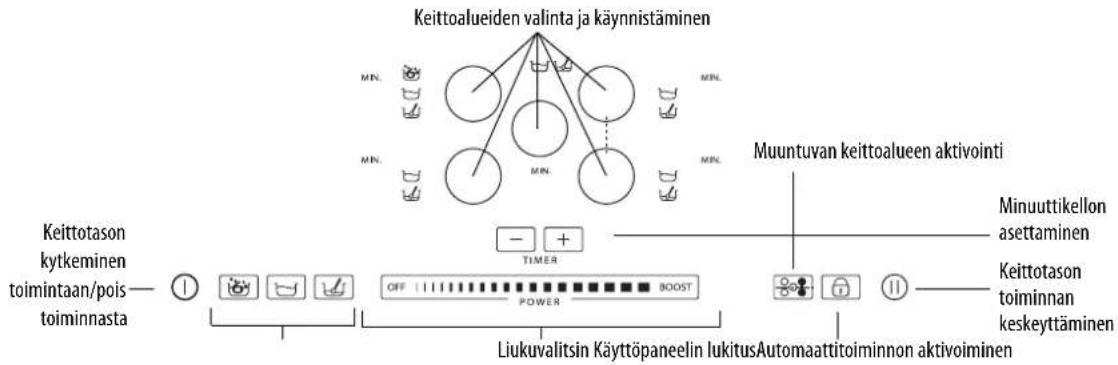

Joka kerta kun liesi kytketään sähköverkkoon, se suorittaa muutaman sekunnin pituisen automaattisen tarkistustoiminnon. Suorita sähköverkkoon liittäminen moninapaisen verkkokytkimen avulla, jonka koskettimien väli on ainakin 3 mm. Käyttöpaneelin kuvaus Paneelissa on kosketuspainikkeita, joita käytetään painamalla vastaavan kuvakkeen kohtaa (hipaisu riittää). Ensimmäinen käyttö / sähkökatkon jälkeen Kun keittotaso kytketään sähköverkkoon, käyttöpaneeli on lukittu (painikkeen merkkivalo palaa). Vapauta käyttöpaneelin lukitus painamalla painiketta kolmen sekunnin ajan. Merkkivalo sammuu ja keittotasoa voidaan käyttää normaalisti. Keittotason kytkeminen toimintaan/pois toiminnasta Keittotasoon kytketään virta pitämällä painiketta painettuna noin kahden sekunnin ajan. Painikkeen yläpuolella oleva osoitin syttyy ja ympyröiden sisälle ilmestyy viivoja, jotka osoittavat keittoalueiden kohdat. Keittotaso kytketään pois toiminnasta koskettamalla samaa painiketta, kunnes se sammuu. Kaikki keittoalueet kytkeytyvät pois toiminnasta. Johtimet Lukumäärä x koko 230 V ~ + 3 x 4 mm

Ellei mitään toimintoa valita 10 sekunnin kuluessa virran kytkemisestä, liesi kytkeytyy automaattisesti pois toiminnasta 400 V 3N ~ 230 V ~ 230-240 V ~ (vain Australia) 230 V ~ (vain Iso-Britannia) 400 V 2N ~ 230 V 3 ~ (vain Belgia) 400V 2N ~ (vain Alankomaat) 230 V230 V230 V230 V230 V230 V230 V230 V230 V230 V230 V CBA Keittoalueiden valinta ja käynnistäminen Keittotason kytkeminen toimintaan/pois toiminnasta Minuuttikellon asettaminen Keittotason toiminnan keskeyttäminen Liukuvalitsin Käyttöpaneelin lukitusAutomaattitoiminnon aktivoiminen Muuntuvan keittoalueen aktivointi

31902085.book Page 106 Thursday, September 22, 2011 2:39 PMFI107 Keittoalueiden kytkeminen toimintaan ja lämpötilan säätäminen Kun keittotaso on kytketty toimintaan, valitulle keittoalueelle laitetaan keittoastia. Alue aktivoidaan painamalla vastaavaa pyöreää painiketta; ympyrän sisälle ilmestyy numero , joka vastaa kohtalaista tehoa. Tehotasoa muutetaan siirtämällä sormea vaakasuorassa linjassa liukuvalitsinta pitkin. Ympyrän sisällä oleva numero muuttuu tällöin sormen kohdan mukaan vähimmäisarvosta 1 enimmäisarvoon 9. Liukuvalitsimella voidaan myös valita tehotoiminto painamalla kohtaa BOOST (näyttöön tulee P-kirjain). BOOST- tehotoimintoa voi käyttää korkeintaan 10 minuuttia, jonka jälkeen laite kytkee tehon automaattisesti tasolle 9. Keittoalueiden kytkeminen pois toiminnasta Valitse sammutettava keittoalue painamalla vastaavaa pyöreää painiketta (näyttöön tulee piste tehotason näytön oikeaan alareunaan). Paina liukuvalitsimen kohtaa OFF. Ajastimen valinta Ajastin on aikakytkin, jonka avulla voi asettaa enintään 90 minuutin pituisen toiminta-ajan. Valitse ajastettava keittoalue (näytössä syttyy piste tehotason näytön oikeaan alareunaan) ja aseta haluamasi aika ajastintoiminnon painikkeilla + ja -; minuuteissa ilmoitettava aika näkyy keittoalueen näytön lähellä. Muutaman sekunnin kuluttua ajastin aloittaa ajan laskennan (keittoalueen merkkivalo alkaa vilkkua). Asetetun ajan päätyttyä kuuluu äänimerkki ja keittoalue kytkeytyy automaattisesti pois toiminnasta. Käyttöpaneelin lukitus Toiminto lukitsee keittotason painikkeet, jotta sitä ei voi vahingossa käynnistää (esimerkiksi puhdistustoimien aikana). Paina kolmen sekunnin ajan painiketta : äänimerkki ja lukkokuvakkeen merkkivalo osoittavat toiminnon aktivoitumisen. Käyttöpaneeli on lukittu ja vain laitteen kytkeminen pois toiminnasta on sallittu. Lukitus poistetaan käytöstä toistamalla sen aktivointimenettely. Merkkivalo sammuu ja keittotaso on taas käytettävissä. TÄRKEÄTÄ: jos symbolin alapuolella olevan painikkeen päällä on vettä, ylikiehunutta nestettä tai muuta ainetta, käyttöpaneelin lukitus voi kytkeytyä tai vapautua itsestään. Tauko Toiminto keskeyttää väliaikaisesti keittotason toiminnan pitäen tallennettuina kaikki asetukset (ajastimen aikaa lukuun ottamatta). Paina painiketta : tehotason näytön tilalle tulee vilkkuva . Kypsennystoiminnon jatkamiseksi on painettava uudelleen painiketta . Automaattitoimintojen kuvaus SENSOR-toiminto SENSOR-toiminto valitsee automaattisesti sopivan tehotason, jolla vesi kuumenee kiehumispisteeseen. Kun kiehumispiste on saavutettu, laitteesta kuuluu merkkiääni. Aseta vettä sisältävä kattila keittoalueelle, kytke keittotaso toimintaan ja valitse keittoalue. Paina painiketta : näyttöön ilmestyy A, ja merkkivalo syttyy. Kuumennuksen aikana keittoalueen näytössä näkyy liikkuva kuva. Ellei mitään toimintoa valita 10 sekunnin kuluessa virran kytkemisestä, liesi kytkeytyy automaattisesti pois toiminnasta Mikäli kattila ei sovi käytettäväksi induktiotasolla, se on sijoitettu väärin tai se on väärän kokoinen, näyttöön tulee ilmoitus Ei kattilaa (viereinen kuva). Jos laite ei tunnista keittoastiaa 60 sekunnin kuluessa, keittoalue kytkeytyy pois toiminnasta. Mikäli käytössä on useampi keittoalue, liukuvalitsimella on mahdollista muuttaa valitun alueen tehoa. Alueen valinta näkyy valopisteestä tehon osoittimen oikeassa alareunassa. Alue valitaan painamalla vastaavaa pyöreää painiketta. Keittoalue kytkeytyy pois toiminnasta ja, jos se on kuuma, kuvioon tulee kirjain H. H on jälkilämmön osoitin. Tason jokainen keittoalue on varustettu tällaisella osoittimella, joka ilmoittaa, mitkä keittoalueet ovat vielä kuumia. Kun keittoalue jäähtyy, merkkivalo sammuu. Keittotasossa on keittoalueisiin liittyviä automaattitoimintoja. Jokaisen alueen valintapainikkeen vierellä näkyvät käytettävissä olevien toimintojen kuvakkeet. Aina kun jokin automaattitoiminto valitaan, kuvakkeen vierelle syttyy merkkivalo ja valitun alueen näyttöön tulee kirjain A. Osoittaa, että jokin automaattitoiminto on aktiivinen Keittoalueen ajastin Keittoalueen valintapainike ja valitun keittoalueen tunnistus/tehotaso Liukuvalitsin (tehon säätö) 31902085.book Page 107 Thursday, September 22, 2011 2:39 PMFI108 Kun vesi on kuumentunut kiehumispisteeseen, keittotasosta kuuluu merkkiääni. Merkkiääni kuuluu toistuvasti kolme kertaa säännöllisin väliajoin. Toisen merkkiäänen jälkeen kiehumisaikaa laskeva ajastin käynnistyy automaattisesti. Kolmannen merkkiäänen jälkeen keittotaso valitsee automaattisesti alemman tehotason, joka pitää kiehumisen yllä. Tämän jälkeen voit lisätä haluamasi ruoka-ainekset, asettaa ajastimen tai muuttaa tehotasoa. Jos tehotasoa muutetaan tai keittotaso asetetaan taukotilaan, SENSOR-toiminto poistuu käytöstä. Simmering-toiminto Nesteen saavutettua kiehumispisteen laite valitsee automaattisesti sopivan tehotason valittaessa simmering-toiminto, jolloin neste jatkaa kiehumista lievimmällä mahdollisella tasolla. -toiminto kytketään pois painamalla liukuvalitsimen kohtaa OFF. Melting-toiminto Tämä toiminto pitää keittoalueella alhaisen, tasaisen lämpötilan. Aseta kattila/astia paikalleen, kytke keittotaso toimintaan ja valitse haluamasi keittoalue. Paina painiketta : näyttöön ilmestyy A, ja merkkivalo syttyy. Toiminto poistetaan käytöstä painamalla liukuvalitsimen kohtaa OFF. Flexible Zone Tällä toiminnolla voidaan yhdistää kaksi keittoaluetta ja säätää ja käyttää niitä yhdessä. Toiminto sopii hyvin käytettäessä soikeita, suorakulmaisia tai pitkulaisia keittoastioita (pohjan koko enintään 40x18 cm). Paina painiketta keittotason toimintaan kytkemisen jälkeen: kyseisen kahden keittoalueen näyttöihin ilmestyy tehotasoa osoittava numero 5. Tehotason numeron molemmin puolin sijaitsevat pisteet syttyvät osoittaen yhtä ainoata valittua aluetta. Tehotasoa muutetaan siirtämällä sormea liukuvalitsinta pitkin. Ympyrän sisällä oleva numero muuttuu tällöin sormen kohdan mukaan vähimmäisarvosta 1 enimmäisarvoon 9. Flexible zone -toiminto otetaan pois toiminnasta painamalla painiketta. Keittoalueet palaavat yksittäiseen toimintatilaansa. Keittotaso kytketään pois toiminnasta painamalla kohtaa OFF. Kun muuntuvan keittoalueen (Flexible Zone) toiminto on käytössä, tehostintoimintoa (Booster) ja SENSOR-toimintoa ei voi käyttää samalla alueella. Kun ajastin asetetaan, sen symboli näkyy ylimmän keittotason näytön vieressä. TÄRKEÄÄ: Älä käytä karheita sieniä tai teräsvillaa. Niiden käyttäminen voi ajan myötä vahingoittaa lasia.

• Jokaisen käytön jälkeen anna keittotason ensin jäähtyä ja puhdista se sitten ruoanjäänteistä muodostuvien kerrostumien ja tahrojen välttämiseksi.

• Sokeri tai hyvin sokeripitoiset ruoat vahingoittavat keittotasoa ja ne täytyy poistaa heti.

• Suola, sokeri ja hiekka voivat naarmuttaa lasipintaa.

• Käytä pehmeää liinaa, keittiöpaperia tai erityisesti lasikeraamiselle keittotasolle tarkoitettuja puhdistusaineita (noudata valmistajan ohjeita).

• Lue kohdassa Käyttöohjeet annetut ohjeet ja noudata niitä.

• Kytke keittotaso sähköverkkoon ja tarkista, ettei kyseessä ole sähkökatko.

• Kuivaa pinta huolellisesti puhdistamisen jälkeen.

• Ellet saa keittotasoa käytön jälkeen kytkettyä pois toiminnasta, kytke se irti sähköverkosta.

• Jos näyttöön keittotasoa käynnistettäessä tulee aakkosnumeerinen koodi, toimi seuraavan taulukon mukaan. Jotta SENSOR-toiminto toimii oikein, huomioi seuraavat asiat: - käytä ainoastaan vettä (huoneenlämpöistä), - älä lisää suolaa, ruoka-aineksia tai mausteita (ennen kuin kiehumispiste on saavutettu), - älä muuta keittoalueen tehotasoa äläkä poista tai siirrä kattilaa, - älä käytä painekattiloita, - täytä keittoastia vähintään 1/3-täyteen (vähintään 1 litra), ei koskaan täyteen asti (katso viereinen taulukko). Huomioi lisäksi seuraavat ohjeet parhaan lopputuloksen saavuttamiseksi: - älä peitä kattilaa kannella, kun käytät SENSOR-toimintoa, - älä käynnistä SENSOR-toimintoa, jos keittoalue on jo kuuma (näytössä näkyy H-kirjain). Keittoalueen halkaisija SENSOR-toiminnossa käytettävän keittoastian pohjan halkaisija Kattilan sisältämän veden maksimimäärä 18 cm 17–19 cm 5 litraa Toiminto poistuu käytöstä, jos keittotaso asetetaan taukotilaan. - Keittotaso ohjaa SENSOR-toimintoa ja tehostimen tasoja automaattisesti, minkä vuoksi joissakin tilanteissa tehostusta ei voi kytkeä toimintaan, kun SENSOR-toiminto on jo kytketty toimintaan. - Käytössä olevan kattilan laatu voi vaikuttaa SENSOR-toiminnon tehoon. PUHDISTUS VAROITUS - Älä käytä puhdistuksessa höyrypesulaitetta. - Varmista ennen puhdistamisen aloittamista, että kaikki keittoalueet on kytketty pois toiminnasta eikä näytössä enää näy jälkilämmön merkkiä (H). VIANMÄÄRITYS

31902085.book Page 108 Thursday, September 22, 2011 2:39 PMFI109 Ennen kuin otat yhteyttä huoltoon

1. Kokeile, voitko korjata vian itse. Katso kohdassa Vianetsintä olevia neuvoja.

2. Sammuta keittotaso ja kytke se uudelleen päälle nähdäksesi onko vika poistunut.

Jos ongelma ei poistu edellä mainittujen tarkistusten jälkeen, ota yhteyttä valtuutettuun huoltoliikkeeseen. Ilmoita aina:

• lyhyt häiriön kuvaus

• keittotason tyyppi ja malli

• huoltokoodi (arvokilvessä Service-sanan jälkeen oleva numerosarja), joka on merkitty laitteen alle (metallilevyyn). Huoltokoodi on merkitty myös takuukorttiin

• puhelinnumerosi. Jos laite tarvitsee korjausta, ota yhteys takuutiedoissa mainittuun valtuutettuun huoltopalveluun (näin voit olla varma, että käytetyt varaosat ovat alkuperäisiä ja että korjaukset tehdään oikein). Varaosia on saatavissa 10 vuotta.

VIRHEKOODI KUVAUS MAHDOLLISET SYYT KORJAUSTOIMENPIDE

Keittotaso kytkeytyy pois toiminnasta, ja 10 sekunnin kuluttua kuuluu äänimerkki 30 sekunnin välein. Kytkimet ovat jatkuvasti painettuna. Käyttöpaneelilla on vettä tai keittiövälineitä. Puhdista käyttöpaneeli. C81, C82, C83 Käyttöpaneeli sammuu liian korkean lämpötilan vuoksi. Sisäisten elektronisten osien lämpötila on liian korkea. Odota, että keittotaso jäähtyy ennen kuin käytät sitä uudelleen. F42 tai F43 Keittotason liitännän jännite ei ole oikea. Anturi havaitsee liitäntäjännitteestä poikkeavan jännitteen. Irrota laite sähköverkosta ja tarkista liitäntä. F12, F21, F25, F36, F37, F40, F47, F56, F58, F60, F61, F62, F63, F64 Ota yhteys huoltopalveluun ja ilmoita virhekoodi. HUOLTOPALVELU Liimaa tähän yksi takuukirjasessa olevista, tuotetiedot sisältävistä tarroista. 31902085.book Page 109 Thursday, September 22, 2011 2:39 PMFI110 TEHOTAULUKKO Tehotaso Toiminto Tason käyttö (viitteellinen - kokemus ja ruoanlaittotottumus vaikuttavat käyttöön) Maksimiteho Boost Nopea kuumentaminen Ihanteellinen ruoan lämpötilan nopeaa nostamista varten, veden saamiseksi kiehumispisteeseen tai nesteiden nopeaa kuumentamista varten 8-9 Paistaminen - keittäminen Ihanteellinen ruskistamiseen, kypsennyksen aloittamiseen, pakasteiden paistamiseen, nopeaan keittämiseen Korkea teho 7-8 Ruskistaminen - kuullottaminen - keittäminen - grillaaminen Ruskistaminen, kiehunnan ylläpito, kypsentäminen ja grillaaminen (lyhyen aikaa, 5 -10 minuuttia) 6-7 Ruskistaminen - kypsentäminen - hauduttaminen - kuullottaminen - grillaaminen Kuullottaminen, kevyen kiehunnan ylläpito, kypsentäminen ja grillaaminen (jonkin aikaa, 10 - 20 minuuttia), varusteiden kuumentaminen. Keskitason teho 4-5 Kypsentäminen - hauduttaminen - kuullottaminen - grillaaminen Ihanteellinen hauduttamiseen, varovaiseen keittämiseen, kypsentämiseen (pitkän aikaa). Kastikkeen sekoittaminen pastaan 3-4 Kypsentäminen - kiehuttaminen - saostaminen - sekoittaminen Ihanteellinen pitkää kypsennystä varten (riisi, kastikkeet, paistit, kala) liemessä (esimerkiksi vesi, viini, lihaliemi, maito), kastikkeen sekoittamiseen pastaan 2-3 Ihanteellinen pitkää kypsennystä varten (määrä alle litran: riisi, kastikkeet, paistit, kala) liemessä (esimerkiksi vesi, viini, lihaliemi, maito) Alhainen teho 1-2 Pehmentäminen - sulattaminen - lämpimänäpito - kuohkeuttaminen Ihanteellinen voin pehmentämiseen, suklaan hellävaraiseen sulattamiseen, pienten pakasteiden sulattamiseen

Ihanteellinen pienten, vasta valmistettujen ruokamäärien lämpimänä pitämiseen, tarjoiluastioiden pitämiseen lämpiminä tai risottojen sekoittamiseen OFF Nollateh
