MANUAL DE USUARIO ACM 795LX01 WHIRLPOOL

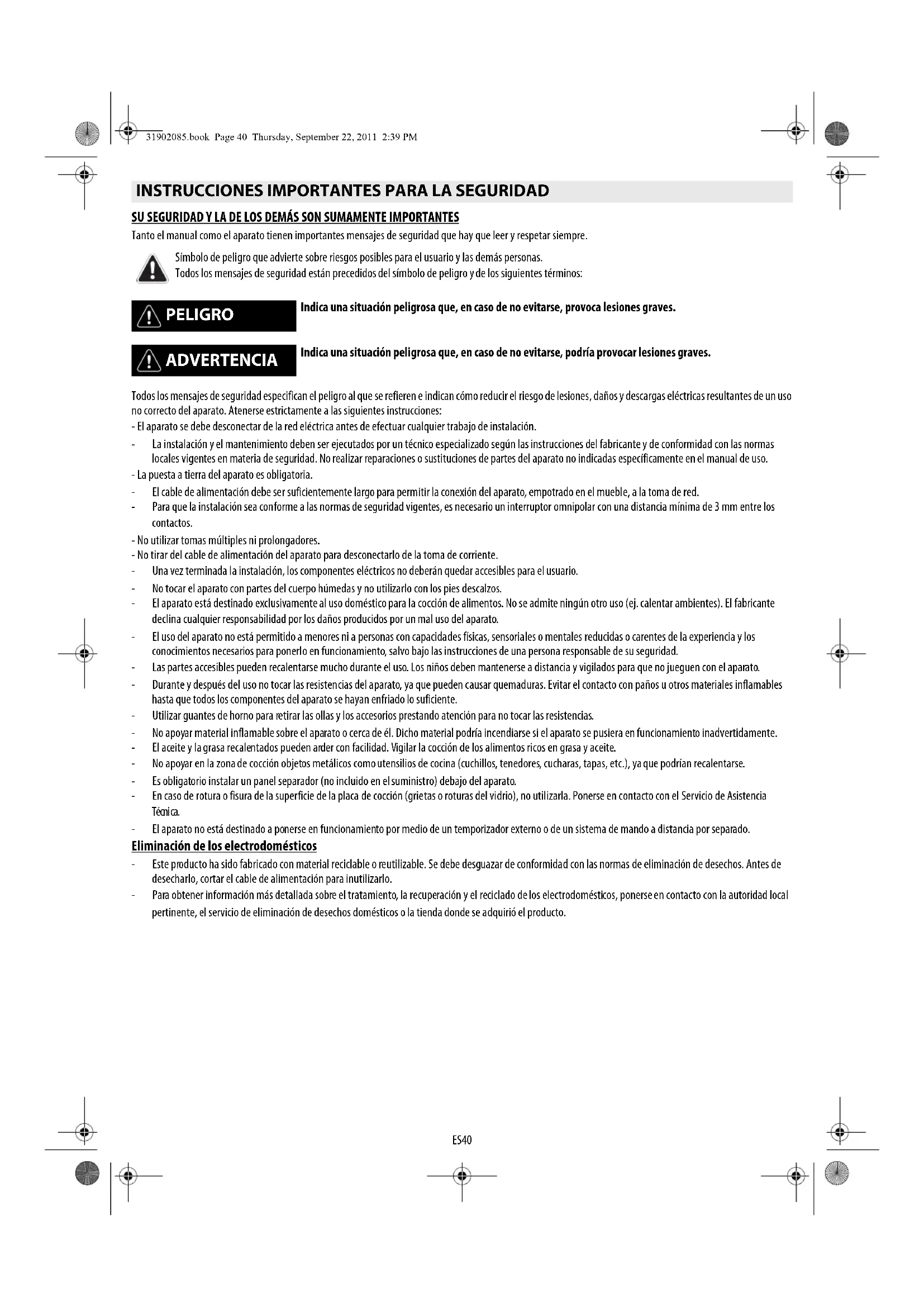

INSTRUCCIONES IMPORTANTES PARA LA SEGURIDAD

Símbolo de peligro que advierte sobre riesgos posibles para el usuario y las demás personas. Todos los mensajes de seguridad están precedidos del símbolo de peligro y de los siguientes términos: PELIGRO Indica una situación peligrosa que, en caso de no evitarse, provoca lesiones graves. ADVERTENCIA Indica una situación peligrosa que, en caso de no evitarse, podría provocar lesiones graves. ESPAÑOL Instalación Página 2 Instrucciones de uso Página 31902085.book Page 40 Thursday, September 22, 2011 2:39 PMES41 Eliminación del embalaje El material de embalaje es 100% reciclable y está marcado con el símbolo de reciclado ( ). Elimine los distintos tipos de material del embalaje conforme a la normativa local sobre eliminación de desechos. Eliminación del producto Este aparato lleva la marca CE de conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre desechos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medio ambiente y la salud. El símbolo en el aparato o en la documentación que lo acompaña indica que no se puede tratar como desecho doméstico, sino que debe entregarse en un punto de recogida para el reciclado de aparatos eléctricos y electrónicos. Ahorro de energía Para obtener los mejores resultados:

• Utilice ollas y sartenes cuyo diámetro de fondo sea igual al de la zona de cocción.

• Utilice exclusivamente ollas y sartenes con fondo plano.

• Si es posible, mantenga la olla tapada durante la cocción (salvo en modalidad “SENSOR“).

• Cocine las verduras, patatas, etc. con poca agua para reducir el tiempo de cocción.

• Las ollas a presión permiten ahorrar tiempo y energía (no utilizarlas con la modalidad “SENSOR“).

• Coloque la olla en el centro de la zona de cocción señalada en la placa. - Este aparato, destinado a entrar en contacto con productos alimentarios, es conforme al reglamento ( ) n.1935/2004 y ha sido proyectado, construido e introducido en el mercado de conformidad con los requisitos de seguridad de la directiva de “Baja Tensión” 2006/95/CE (que sustituye la 73/23/CEE y posteriores enmiendas) y los requisitos de protección de la directiva “EMC” 2004/108/CE. Para comprobar si el recipiente es compatible con la placa de cocción por inducción, utilice un imán: las ollas sólo serán adecuadas si son atraídas por el imán. - Asegúrese de que el fondo de las ollas no sea rugoso ya que podría dañar la superficie de cocción. Compruebe la vajilla. - No apoye las ollas ni las sartenes calientes sobre la superficie del panel de mandos de la placa. Podrían causar daños materiales.

CONSEJOS PARA PROTEGER EL MEDIO AMBIENTE

DECLARACIÓN DE CONFORMIDAD

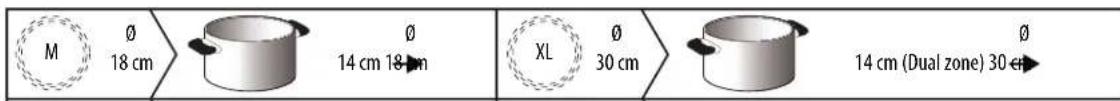

IMPORTANTE: si las ollas no son de la dimensión adecuada, las zonas de cocción no se encenderán. Utilice sólo ollas que tengan el símbolo de “SISTEMA POR INDUCCIÓN” (figura al lado). Antes de encender la placa de cocción, coloque la olla sobre la zona de cocción deseada. RECIPIENTES PREEXISTENTES DIÁMETROS RECOMENDADOS PARA EL FONDO DE LA OLLA NOOK

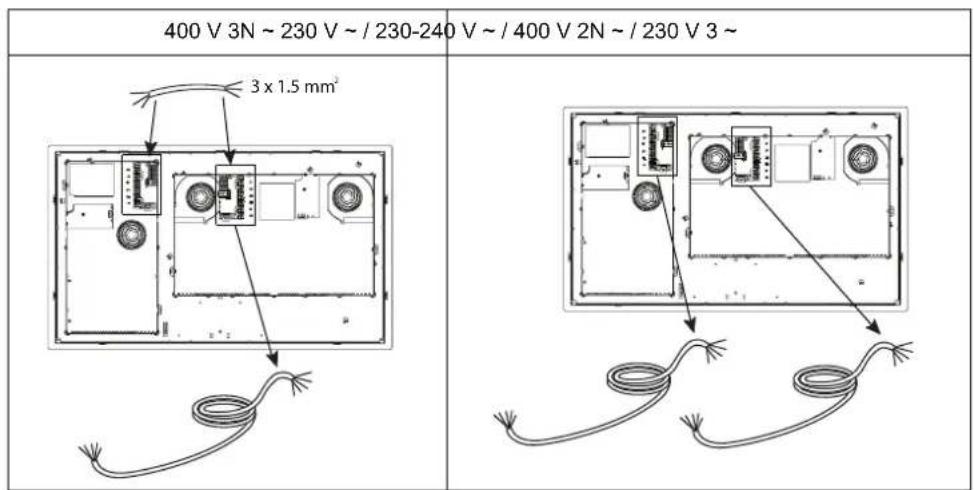

14 cm (Dual zone) 30 cm XLM IMPORTANTE: para el valor del diámetro del fondo de la olla correspondiente a cada zona es posible activar la función SENSOR; consultar el apartado “Función SENSOR”. 31902085.book Page 41 Thursday, September 22, 2011 2:39 PMES42 Desembalar el producto y comprobar que no se haya dañado durante el transporte. En caso de problemas, contactar con el revendedor o el Servicio de Asistencia al Cliente. PREPARACIÓN DEL MUEBLE PARA EL EMPOTRADO Conexión al bloque de terminales Si la placa ya está dotada de dos cables de alimentación, siga las instrucciones contenidas en el envase del cable. Conecte los cables a las dos regletas de la parte inferior del producto. IMPORTANTE: sólo para la conexión 400 V 3N~ utilizar un solo cable de alimentación (conexión a la regleta del módulo electrónico principal) además del cableado 3 x 1,5 mm

para conectar la regleta principal con la regleta del módulo electrónico auxiliar. Para la conexión eléctrica consultar las instrucciones adjuntas al cableado 3 x 1,5 mm

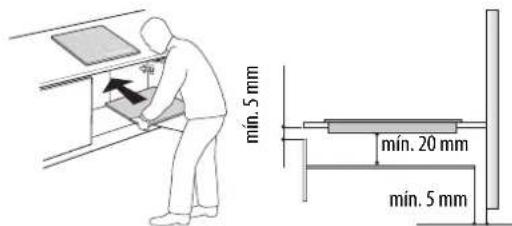

Para la conexión eléctrica, utilice un cable de tipo H05RR-F, como se indica en la tabla siguiente. INSTALACIÓN ADVERTENCIA - Instalar un panel separador debajo de la placa de cocción. - La parte inferior del producto no debe quedar accesible después de la instalación. - En caso de instalar un horno abajo, no interponer el panel separador.

• No instale la placa de cocción cerca del lavavajillas ni de la lavadora, para evitar la exposición de los circuitos electrónicos a vapor o humedad que podrían dañarlos.

• La distancia entre la cara inferior de la placa y el panel separador debe respetar las dimensiones indicadas en la figura.

• Para asegurar el funcionamiento correcto del aparato, la abertura mínima necesaria entre la superficie de apoyo y el lado superior del plano del mueble no debe estar obstruida.

• Realizar todos los trabajos de corte del mueble antes de colocar la placa de cocción; quitar cuidadosamente las virutas y los residuos de serrín.

• IMPORTANTE: Para la instalación sobre una encimera de mármol o de otros materiales similares, no utilizar los tornillos suministrados de serie; acudir a la asistencia técnica para pedir el kit de encolado 4812 310 19277. Después de encolar las bridas en la posición indicada, dejar secar la silicona aproximadamente 24 horas antes de instalar el aparato. CONEXIÓN A LA RED ELÉCTRICA ADVERTENCIA - Desconecte el aparato de la red eléctrica. - La instalación del aparato debe dejarse en manos de un técnico cualificado que conozca a fondo la normativa de seguridad e instalación. - El fabricante declina toda responsabilidad con respecto a personas, animales o bienes en caso de incumplimiento de las normas mencionadas en este capítulo. - La longitud del cable de alimentación debe ser suficiente para que la placa de cocción se pueda retirar de la superficie de apoyo. - Asegúrese de que el valor de tensión indicado en la placa de identificación, colocada en el fondo del aparato, coincida con el valor de tensión de la vivienda. - No utilice prolongadores. mín. 5 mm mín. 20 mm mín. 5 mm 3 x 1.5 mm

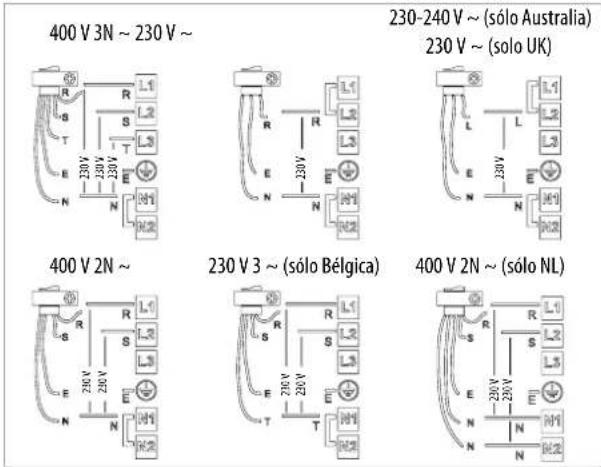

400 V 3N ~ 230 V ~ / 230-240 V ~ / 400 V 2N ~ / 230 V 3 ~ 31902085.book Page 42 Thursday, September 22, 2011 2:39 PMES43 Conecte el conductor de tierra amarillo/verde al terminal marcado con el símbolo . Dicho conductor debe ser más largo que los otros.

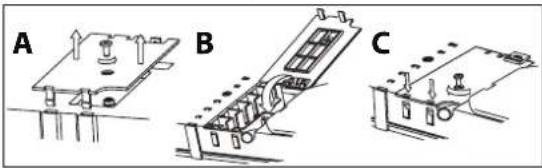

1. Quite la tapa de la regleta (A) aflojando el tornillo e introduzca la tapa en la bisagra (B) de la regleta.

2. Pele unos 70 mm de envolvente del cable de alimentación eléctrica.

3. Pele unos 10 mm de envolvente de los conductores. Fije el cable de alimentación en la abrazadera y conecte los conductores al bloque de terminales como indica el esquema de conexión ubicado cerca de la regleta.

4. Fije el cable de alimentación con la abrazadera.

5. Cierre la tapa (C) y fíjela a la regleta con el tornillo que se ha quitado.

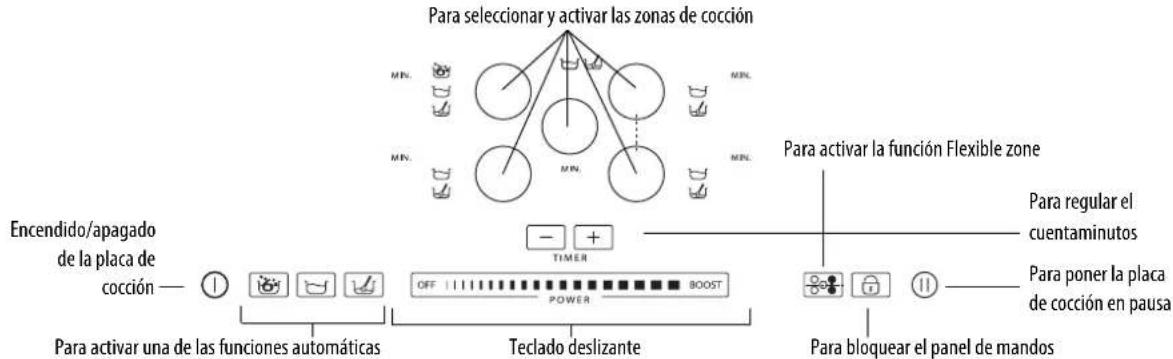

Cada vez que se conecta a la alimentación de red, la placa de cocción realiza un control automático durante unos segundos. Conecte la placa a la red de suministro de energía eléctrica a través de un interruptor multipolar con una distancia mínima de 3 mm entre los contactos. Descripción del panel de mandos El panel está dotado de teclas táctiles: para utilizarlas, pulse el símbolo correspondiente (no es necesario presionar con fuerza). Primer uso / después de un corte de alimentación eléctrica Al desconectar la placa de cocción de la red eléctrica, el panel de mandos se bloquea (el indicador luminoso situado sobre la tecla se enciende). Para desbloquear el panel de mandos, pulsar la tecla 3 segundos. El indicador luminoso se apaga y es posible hacer funcionar la placa normalmente. Encendido/apagado de la placa de cocción Para encender la placa de cocción, mantener pulsada la tecla 2 segundos; el indicador luminoso sobre la tecla se enciende y aparecen guiones dentro de los círculos que identifican las zonas de cocción. Para apagar, pulsar la misma tecla hasta el apagado. Se desactivan todas las zonas de cocción. Conductores Cantidad x tamaño 230 V ~ + 3 x 4 mm

Si no se activa ninguna zona de cocción en un plazo de 10 segundos, la placa se apaga automáticamente. 400 V 3N ~ 230 V ~ 230-240 V ~ (sólo Australia) 230 V ~ (solo UK) 400 V 2N ~ 230 V 3 ~ (sólo Bélgica) 400 V 2N ~ (sólo NL) 230 V230 V230 V230 V230 V230 V230 V230 V230 V230 V230 V CBA Para seleccionar y activar las zonas de cocción Encendido/apagado de la placa de cocción Para regular el cuentaminutos Para poner la placa de cocción en pausa Teclado deslizante Para bloquear el panel de mandosPara activar una de las funciones automáticas Para activar la función Flexible zone

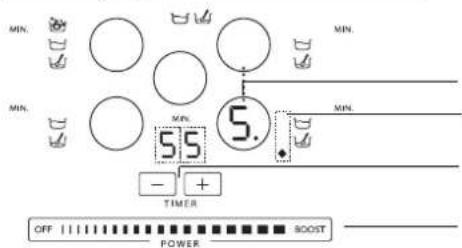

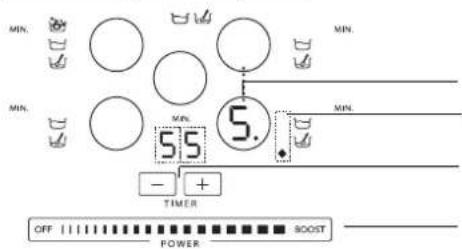

31902085.book Page 43 Thursday, September 22, 2011 2:39 PMES44 Activación y regulación de las zonas de cocción Una vez encendida la placa de cocción, poner una olla sobre la zona elegida. Activar la zona pulsando la tecla circular correspondiente: dentro del círculo aparece el número , que corresponde al nivel de potencia intermedio. Para modificar el nivel de potencia mover el dedo horizontalmente sobre el teclado: el número dentro del círculo varía al variar la posición del dedo en el teclado entre un mínimo de 1 y un máximo de 9. Con el teclado es posible activar la función booster pulsando “BOOST” (“P” en pantalla). Es posible utilizar el nivel de potencia “BOOST” durante un máximo de 10 minutos. Luego el aparato establece automáticamente el nivel 9. Desactivación de las zonas de cocción Seleccionar la zona de cocción pulsando la tecla circular correspondiente (en la pantalla se visualiza el punto abajo a la derecha del nivel de potencia). Pulsar el mando OFF del teclado deslizante. Selección del temporizador El temporizador es un interruptor horario que permite programar un tiempo de cocción máximo de hasta 90 minutos. Seleccione la zona de cocción que desea controlar con el temporizador (en la pantalla se enciende un punto luminoso abajo a la derecha del indicador de nivel de potencia) y programe el tiempo con las teclas + y - de la función temporizador: el tiempo en minutos aparece al lado de la visualización de la zona de cocción. Unos segundos después de pulsar la última tecla, el temporizador iniciará la cuenta atrás (el punto de selección de la zona de cocción parpadea). Al cumplirse el tiempo programado, la señal acústica se activa y la zona de cocción se apaga automáticamente. Bloqueo del panel de mandos Esta función bloquea los mandos de la placa de cocción para impedir que los niños la puedan encender (por ejemplo, durante la limpieza). Pulsar tres segundos la tecla : una señal acústica y un indicador luminoso sobre el símbolo del candado señalizan la activación. Se bloquean todas las funciones del panel de mandos, excepto la de apagado. Para desactivar el panel de mandos, repita la secuencia de activación. El punto luminoso se apagará y las funciones de la placa volverán a activarse. IMPORTANTE: el agua, los líquidos desbordados de las ollas o los objetos depositados sobre la tecla debajo del símbolo pueden activar o desactivar accidentalmente el bloqueo de las teclas. Pausa Esta función permite bloquear temporalmente el funcionamiento de la placa de cocción para luego reanudarlo manteniendo la programación (menos la temporización). Pulsar la tecla : en lugar de los niveles de potencia, aparece la indicación parpadeante. Para reanudar la cocción, pulsar nuevamente la tecla . Descripción de las funciones automáticas Función Sensor La función SENSOR selecciona automáticamente el nivel de potencia ideal para llevar el agua a ebullición. Al alcanzar el punto de ebullición, emite una señal. Poner una olla con agua, encender la placa y seleccionar la zona de cocción. Pulsar la tecla : aparece en pantalla la letra “A” y el indicador luminoso se enciende. Durante el calentamiento aparece una animación en el espacio al lado de la zona. Si no se activa ninguna zona de cocción en un plazo de 10 segundos, la placa se apaga automáticamente. Si la olla no es compatible con la placa, si está mal colocada o si no es de las dimensiones adecuadas, aparece la indicación de “olla ausente” (figura al lado). Si en 60 segundos no se detecta ninguna olla, la placa se apaga. Si hay varias zonas de cocción encendidas, el teclado deslizante permite modificar la potencia de la zona seleccionada, reconocible por la presencia de un punto luminoso abajo a la derecha del indicador de potencia. Para seleccionar una zona, es suficiente pulsar la tecla circular correspondiente. La zona de cocción se desactiva y, si está caliente, en el círculo aparece “H”. “H” es el indicador de calor residual. La placa está dotada de un indicador por cada zona de cocción, el cual señala las zonas que aún están a temperatura elevada. Al enfriarse la zona de cocción, la pantalla se apaga. La placa de cocción está dotada de algunas funciones automáticas asociadas a las zonas de cocción. Al lado de la tecla de selección de cada zona aparecen los iconos de las funciones disponibles. Cada vez que se selecciona una función automática, aparece un indicador luminoso junto al icono, y en la pantalla de la zona elegida aparece la letra “A”. Indica que una de las funciones automáticas está activa Temporizador zona de cocción Tecla de selección de zona e indicación de la zona de cocción seleccionada/nivel de potencia Teclado deslizante (regulación de potencia) 31902085.book Page 44 Thursday, September 22, 2011 2:39 PMES45 Una vez alcanzada la fase de ebullición, la placa emite una señal acústica. Esta señal se repite tres veces con intervalos regulares. Después de la segunda señal, se activa automáticamente un cuentaminutos del tiempo de ebullición. Después de la tercera señal, automáticamente la placa selecciona un nivel de potencia inferior, adecuado al mantenimiento de la ebullición. Desde ese momento es posible añadir ingredientes a gusto, programar el temporizador o modificar el nivel de potencia. Cambiando el nivel de potencia o poniendo la placa en “pausa”, se sale de la función SENSOR. Función Simmering Una vez llevado a ebullición el alimento, seleccionando la función simmering, automáticamente se establece un nivel de potencia adecuado para mantener la ebullición mínima. Para desactivar la función pulsar OFF en el teclado. Función Melting La función Melting mantiene una temperatura baja y uniforme en la zona de cocción. Poner una olla, encender la placa y seleccionar la zona de cocción. Pulsar la tecla : aparece en pantalla la letra “A” y el indicador luminoso se enciende. Para desactivar la función, es suficiente pulsar OFF en el teclado deslizante. Flexible Zone Esta función permite asociar dos zonas de cocción y gestionarlas como si fueran una. Es ideal para ollas ovaladas, rectangulares y alargadas (con fondo de hasta 40x18cm). Una vez encendida la placa, pulsar la tecla : en la pantalla de cada una de las dos zonas de cocción aparece el nivel “5”; los dos puntos luminosos al lado del número del nivel se encienden para indicar la selección de una única zona. Para modificar el nivel de potencia mover el dedo sobre el teclado: el número dentro del círculo varía al variar la posición del dedo en el teclado entre un mínimo de 1 y un máximo de 9. Para desactivar la función Flexible zone pulsar la tecla: las placas vuelven a funcionar individualmente. Para apagar la zona de cocción pulsar OFF. Con la función Flexible zone activa, no es posible utilizar el nivel de potencia booster o la función SENSOR en las mismas zonas. Si se programa el temporizador, éste se visualiza al lado de la pantalla de la placa situada más arriba. IMPORTANTE: no utilizar esponjas abrasivas ni lana de metal. Con el tiempo podrían estropear el vidrio.

• Después de cada uso, esperar que la placa se enfríe y limpiarla para eliminar incrustaciones, manchas y restos de comida.

• El azúcar y los alimentos con alto contenido de azúcar pueden dañar la placa si no se eliminan inmediatamente.

• La sal, el azúcar y la arena podrían rayar la superficie del vidrio.

• Utilizar un paño suave, papel absorbente o productos específicos para la limpieza de placas de cocción (según las indicaciones del fabricante).

• Leer y seguir las instrucciones de la sección “Instrucciones de uso”.

• Conecte la placa a la red de suministro eléctrico y asegúrese de que hay tensión en la red.

• Secar bien la superficie de la placa después de limpiarla.

• Después de utilizar la placa de cocción, si no es posible apagarla, desconectarla de la red eléctrica.

• Si al encender la placa en la pantalla se visualizan códigos alfanuméricos, seguir las instrucciones de la tabla. Para el funcionamiento correcto de la función SENSOR: - utilizar exclusivamente agua (a temperatura ambiente); - no añadir sal, ingredientes o condimentos hasta la ebullición; - no variar el nivel de potencia de la zona; no quitar ni desplazar la olla; - no utilizar ollas a presión; - llenar la olla al menos hasta 1/3 de su capacidad (mínimo 1 litro), nunca hasta el borde (ver tabla al lado). Para obtener mejores prestaciones: - no tapar las ollas en modalidad SENSOR; - no activar la función SENSOR si la zona ya está caliente (letra “H” visible en pantalla). Diámetro de la zona de cocción Diámetro del fondo de la olla para el uso de la función SENSOR Cantidad máxima de agua en la olla 18 cm 17-19 cm 5 litros La función se desactiva cuando la placa se pone en “pausa”. - La placa de cocción gestiona autónomamente el uso de la función SENSOR y los niveles booster. Por lo tanto, en algunos casos podría no ser posible activar el booster con la función SENSOR activada. - La calidad de las ollas puede influir en las prestaciones de la función SENSOR. LIMPIEZA ADVERTENCIA - No utilizar nunca limpiadoras de vapor. - Antes de limpiar la placa, asegurarse de que las zonas de cocción y el indicador de calor residual (“H”) estén apagados. GUÍA PARA LA SOLUCIÓN DE PROBLEMAS

1. Intentar resolver el problema consultando el apartado “Guía para la solución de problemas”.

2. Apagar y volver a encender el aparato para comprobar si se ha solucionado el problema.

Si el fallo persiste, contactar con el Servicio de Asistencia más cercano. Indicar:

• una breve descripción del problema;

• el tipo de placa y el modelo exactos;

• el número de asistencia (que sigue a la palabra Service en la placa de identificación), situado debajo del aparato (en la placa metálica). También aparece en el folleto de la garantía;

• su dirección completa;

• su número de teléfono. Si fuera necesaria una reparación, dirigirse a un Servicio de Asistencia Técnica autorizado (que garantiza la utilización de piezas de recambio originales y una correcta reparación) Las piezas de recambio están disponibles por 10 años. CÓDIGO DE ERROR DESCRIPCIÓN CAUSAS POSIBLES ELIMINAR ERROR La placa de cocción se apaga y a los 10 segundos emite una señal acústica cada 30 segundos. La zona de los mandos está presionada. Hay agua o utensilios de cocina sobre la zona de los mandos. Limpie la zona de los mandos. C81, C82, C83 La zona de los mandos se apaga porque la temperatura es excesiva. La temperatura interior de los circuitos electrónicos es excesiva. Espere a que la placa se enfríe antes de utilizarla. F42 o F43 El voltaje de conexión de la placa es incorrecto. El sensor detecta un voltaje incompatible con el de conexión. Desconecte la placa de la red de suministro eléctrico y controle la conexión. F12, F21, F25, F36, F37, F40, F47, F56, F58, F60, F61, F62, F63, F64 Llame al Servicio de Asistencia e indique el código de error.

SERVICIO DE ASISTENCIA TÉCNICA

Pegar aquí una de las dos copias de la etiqueta adhesiva de datos del producto incluidas en el folleto de garantía. 31902085.book Page 46 Thursday, September 22, 2011 2:39 PMES47

Nivel de potencia Tipo de cocción Nivel (la indicación complementa la experiencia y los hábitos de cocción) Máx. potencia Boost Calentar rápidamente Ideal para aumentar en breve tiempo la temperatura de la comida, hervir agua o calentar rápidamente líquidos de cocción 8-9 Freír - hervir Ideal para dorar, comenzar una cocción, freír productos congelados, hervir rápidamente Alta potencia 7-8 Dorar - sofreír - hervir - asar Ideal para sofreír, mantener vivo el hervor, cocinar y asar (5-10minutos) 6-7 Dorar - cocinar - estofar - sofreír - asar Ideal para sofreír, mantener un hervor ligero, cocinar y asar (10-20minutos), precalentar accesorios Mediana potencia 4-5 Cocinar - estofar - sofreír - asar Ideal para estofar, mantener un hervor delicado, cocinar (durante mucho tiempo). Mantecar la pasta 3-4 Cocinar - dejar hervir - espesar - mantecar Ideal para cocciones prolongadas (arroz, salsas, carne, pescado) con líquidos de acompañamiento (ej. agua, vino, caldo, leche) y para mantecar pasta 2-3 Ideal para cocciones prolongadas (volúmenes inferiores a un litro: arroz, salsas, carne, pescado) con líquidos de acompañamiento (ej. agua, vino, caldo, leche) Baja potencia 1-2 Derretir - descongelar - mantener caliente - mantecar Ideal para ablandar mantequilla, derretir chocolate delicadamente, descongelar productos de pequeñas dimensiones

Ideal para mantener calientes pequeñas porciones de alimentos recién cocidos o fuentes para servir, y para mantecar arroz OFF Potencia cero Superficie de apoyo Placa de cocción en posición de stand-by o apagada (posible presencia de calor residual de fin de cocción, señalizado con H) Función Descripción de la función Simmering Selecciona un nivel de potencia adecuado para mantener alimentos en ligera ebullición durante períodos prolongados. Adecuado para cocinar salsas de tomate, salsas de carne, sopas, menestras, manteniendo un nivel de cocción controlado (ideal para la cocción a baño maría). Evita que el alimento desborde o que el fondo se queme, problemas frecuentes con este tipo de preparaciones. Utilizar esta función después de llevar a ebullición el alimento. Melting Selecciona un nivel de potencia adecuado para derretir productos delicados lentamente, sin alterar el gusto (chocolate, mantequilla, etc.). Sensor Lleva el agua a ebullición y luego reduce la potencia a un valor que garantiza el mantenimiento de la ebullición hasta cuando se incorpora el alimento. Una vez alcanzada la fase de ebullición, la placa emite una señal acústica. Desde ese momento es posible añadir ingredientes a gusto (ej. condimentos, pasta, arroz, verduras, carne y pescado), o conservas caseras o accesorios a esterilizar. Flexible Zone Función que une dos zonas de cocción y permite utilizar recipientes o parrillas rectangulares u ovalados aprovechando toda el área disponible. Para asar alimentos de grandes dimensiones o en grandes cantidades (pescado, pinchos, verduras, bistecs, salchichas). Para cocinar en cacerola/cazuela/sartén recetas como asados arrollados o pescados enteros, generalmente acompañados por salsas o caldos. 31902085.book Page 47 Thursday, September 22, 2011 2:39 PMES48
