AKR 350/IX - Cocina WHIRLPOOL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cocina eléctrica independiente
Marca	Whirlpool
Modelo	AKR 350/IX
Tipo de energía	Eléctrica
Capacidad del horno	73 L
Funciones del horno	8 funciones (convección, grill, ventilador asistido, etc.)
Tipo de placa	Inducción (4 zonas)
Zonas de placa	4 (incluye zona de cocción flexible)
Alimentación eléctrica	230 V, 50 Hz, 16 A
Potencia nominal	10,4 kW
Tipo de control	Controles táctiles y perillas giratorias
Pantalla	Temporizador digital con reloj
Limpieza	Autolimpieza pirolítica
Características de seguridad	Bloqueo infantil, apagado automático, indicador de calor residual
Dimensiones (An x Pr x Al)	595 x 595 x 850 mm
Peso	55 kg
Clase de eficiencia energética	A+
Tipo de puerta del horno	Puerta de vidrio de toque frío
Disponibilidad de repuestos	Disponible a través de centros de servicio Whirlpool
Índice de reparabilidad	8.0/10

Preguntas frecuentes - AKR 350/IX WHIRLPOOL

¿Cómo configuro el temporizador del horno?

Presione el botón de temporizador, luego use los botones +/- para ajustar el tiempo deseado. Confirme nuevamente con el botón de temporizador. El horno se apagará automáticamente cuando transcurra el tiempo.

¿Cómo usar la función de limpieza pirolítica?

Retire todos los accesorios y derrames grandes. Seleccione la función de Limpieza Pirolítica en el horno, ajuste la temperatura a 500 °C y ejecute durante 1.5 a 2 horas. Después de enfriar, limpie las cenizas con un paño húmedo. Importante: Asegure una ventilación adecuada.

¿Qué significa el código de error F01?

El código de error F01 indica un mal funcionamiento en el termostato del horno. Intente restablecer el aparato apagándolo durante 5 minutos. Si persiste, contacte al servicio técnico de Whirlpool.

¿Cómo reemplazar la bombilla del horno?

Desconecte el aparato de la corriente. Retire la cubierta de vidrio girándola en sentido antihorario. Reemplace con una bombilla de 25W, resistente a 300 °C (base de tornillo, típicamente G9). Vuelva a ensamblar y restaure la corriente.

¿Puedo usar papel de aluminio en el horno?

Sí, pero no cubra el fondo del horno ni los elementos calefactores, ya que puede causar acumulación de calor y daños. Use papel de aluminio solo en bandejas de horneado y evite el contacto con las paredes del horno.

¿Cómo activar el bloqueo infantil?

Mantenga presionado el botón de bloqueo (a menudo un símbolo de llave) durante 3 segundos hasta que el indicador de bloqueo se encienda. Repita para desactivar. Esto evita el uso no deseado de la placa o el horno.

¿Cómo calibrar la temperatura del horno?

Use un termómetro de horno para verificar la temperatura real. Si hay desviación, acceda a la configuración presionando los botones de temporizador y grill juntos durante 5 segundos, luego ajuste la desviación en °C usando los botones +/-.

¿Es la placa compatible con todos los utensilios de cocina?

La inducción requiere utensilios ferromagnéticos (p. ej., hierro fundido, acero esmaltado, algunos aceros inoxidables). Pruebe con un imán: si se pega, funciona. Nota: Las ollas de cobre y aluminio no son adecuadas.

¿Cómo limpiar la placa de inducción?

Espere hasta que se enfríe. Use un raspador para residuos quemados, luego aplique un limpiador suave con un paño húmedo. Evite esponjas abrasivas. Para un acabado brillante, use un limpiador específico para placas de inducción.

¿Cuáles son los requisitos de distancia de instalación?

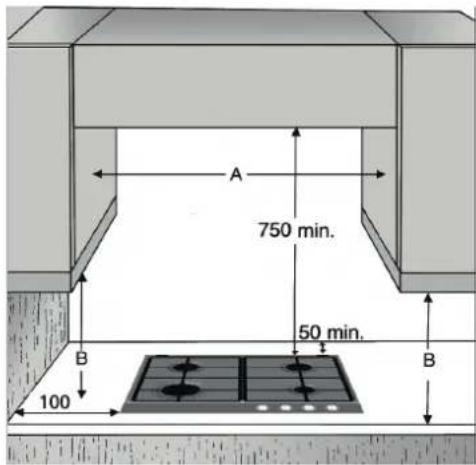

Asegure al menos 750 mm desde la placa hasta los armarios superiores y 50 mm de distancia de las paredes. El aparato debe ser instalado por un electricista calificado. Consulte el manual para dimensiones exactas.

MANUAL DE USUARIO AKR 350/IX WHIRLPOOL

INSTRUCCIONES IMPORTANTES PARA LA SEGURIDAD

Estas instrucciones también estarán disponibles en el sitio web: www.whirlpool.eu

SU SEGURIDAD Y LA DE LOS DEMÁS SON MUY IMPORTANTES

Tanto el manual como el aparato tienen importantes mensajes de seguridad que hay que leer y respetar siempre.

Símbolo de peligro que advierte sobre riesgos posibles para el usuario y las demás personas.

Todos los mensajes de seguridad están precedidos del símbolo de alerta de seguridad y de los siguientes términos:

PELIGRO

Indica una situación peligrosa que, en caso de no evitarse, provoca lesiones graves.

ADVERTENCIA

Indica una situación peligrosa que, en caso de no evitarse, podría provocar lesiones graves.

Todos los mensajes de seguridad especifican el peligro al que se refieren, indican cómo reducir el riesgo de lesiones y señalan lo que puede suceder si no se siguen las instrucciones.

- El aparato se debe desconectar de la red eléctrica antes de efectuar cualquier trabajo de instalación.

- La instalación y el mantenimiento deben ser ejecutados por un técnico especializado según las instrucciones del fabricante y de conformidad con las normas locales vigentes en materia de seguridad. No realizar reparaciones o sustituciones de partes del aparato no indicadas específicamente en el manual de uso.

ADVERTENCIA

Si no se sigue al pie de la letra las indicaciones de este manual, se puede llegar a provocar un incendio o una explosión, causando daños materiales o personales.

- No almacene ni utilice gasolina ni otros gases o líquidos inflamables cerca de este aparato.

Qué hacer si huele a gas:

• No intente encender ningún aparato.
• No toque ningún conmutador eléctrico.
• No utilice ningún teléfono del edificio.
• Llame de inmediato a su compañía de gas, desde el teléfono de un vecino. Siga las instrucciones de la compañía de gas.
• Si no puede ponerse en contacto con su compañía de gas, llame a los bomberos.
• La instalación y las reparaciones deberán ser realizadas por personal cualificado, una empresa de mantenimiento o la compañía de gas.
• Utilice el aparato sólo en habitaciones bien ventiladas.

Las conexiones eléctricas y de gas deben cumplir la normativa local.

- Al instalar la placa de cocción, coloque un interruptor de circuito de varios polos con una separación de contacto de al menos 3 mm que ofrezca una desconexión total.

- La normativa exige que el electrodoméstico incluya toma de tierra.

- El cable de alimentación debe ser suficientemente largo para permitir la conexión del electrodoméstico, empotrado en el mueble, a la toma de red.

- Para las conexiones de gas, use solo tuberías flexibles o rígidas de metal.

- Si fuera necesario sustituir el cable de alimentación eléctrica, sólo deberá utilizarse un cable de características idénticas a las del original suministrado por el fabricante (tipo H05V2V2-F 90°C o H05RR-F). Esta operación debe realizarla un electricista cualificado.

- El fabricante no se hará responsable de lesiones a personas o animales ni de daños a la propiedad derivados del incumplimiento de estos requisitos.

- No emplee adaptadores de enchufe múltiples ni cables alargadores.

- No tire del cable para desenchufarlo de la toma de red.

- Una vez terminada la instalación, los componentes eléctricos no deberán quedar accesibles para el usuario.

- No toque el electrodoméstico con partes del cuerpo húmedas y no lo utilice con los pies descalzos.

- Esta placa (clase 3) se ha diseñado para utilizarse exclusivamente para la cocción de alimentos en ambientes domésticos. No use este electrodoméstico para calentar la casa. Si lo hace, podría provocar un envenenamiento por monóxido de carbono y recalentar la placa. El fabricante declina toda responsabilidad derivada del uso indebido o el ajuste incorrecto de los mandos.

- El electrodoméstico y las partes accesibles se calientan durante el uso. Se debe prestar atención para evitar tocar las resistencias. Los niños menores de 8 años deben mantenerse alejados, a menos que estén bajo supervisión constante. Tanto los niños a partir de 8 años como las personas con alguna discapacidad

física, sensorial o mental, o que carezcan de la experiencia y conocimientos necesarios, pueden utilizar este electrodoméstico siempre que reciban supervisión o formación para su uso de forma segura y comprendan los riesgos a que se exponen. En ningún caso deben jugar con el electrodoméstico. Los niños sin supervisión no deben realizar tareas de limpieza ni de mantenimiento del usuario.

• El uso de un electrodoméstico de gas genera calor y humedad en la habitación.
• Asegúrese de que la habitación esté bien ventilada o instale una campana extractora con conducto de salida.
• Los animales domésticos deben mantenerse alejados del electrodoméstico.
• En caso de uso prolongado, puede ser necesaria una ventilación adicional (abrir una ventana o aumentar la potencia del extractor).
• Después de usar la placa, compruebe que los mandos están en posición de cerrado y cierre la válvula de suministro de gas o la válvula de la bombona.
• Las grasas y los aceites recalentados se prenden fácilmente. Vigile la cocción de los alimentos ricos en grasa, aceite o alcohol (p. ej., ron, coñac o vino).
• Mantenga los materiales de embalaje fuera del alcance de los niños.
• Antes de proceder a su limpieza, espere a que la placa se enfríe.
• Cocinar sin vigilancia con grasa o aceite en una placa puede resultar peligroso y puede producir un incendio. No intente NUNCA apagar un incendio con agua. Apague el electrodoméstico y cubra la llama con, por ejemplo, una tapa o una manta contraincendios.
• Peligro de incendio: no coloque objetos sobre las superficies de cocción.
• No utilice el aparato al aire libre.

GUARDE ESTAS INSTRUCCIONES

INSTALACIÓN

Tras desembalar la placa, compruebe que no se ha dañado durante el transporte y que la puerta cierra correctamente. Si se observa algún problema, contactar con el distribuidor o el servicio de asistencia más cercano. Estas instrucciones sólo son válidas para países cuyas abreviaturas aparecen en la placa de características (debajo del producto).

INFORMACIÓN TÉCNICA PARA EL INSTALADOR

- Esta placa de cocción se puede empotrar en una encimera de entre 20 y 50 mm de grosor.

- Si no hay horno instalado debajo de la placa, inserte un panel de separación con una superficie que, como mínimo, sea igual al tamaño de la abertura en la encimera. Este panel, que debe cubrir completamente el espacio para evitar el contacto con la parte inferior de la placa, debe estar situado a una distancia máxima de 150 mm por debajo de la parte superior de la superficie de trabajo y en ningún caso a menos de 20 mm de la parte inferior de la placa. Si desea instalar un horno debajo de la placa, asegúrese de que sea de la marca Whirlpool y esté equipada con un sistema de refrigeración. El fabricante declina toda responsabilidad si se instala un horno de otra marca debajo de la placa.

- Antes de la instalación, asegúrese de lo siguiente:

- El suministro de gas (tipo y presión) es compatible con los ajustes de la placa (consulte la placa de características y la tabla de inyectores);

- Las superficies de muebles o aparatos adyacentes a la placa son térmicamente resistentes, de acuerdo con las normas vigentes;

- Este aparato no está conectado a un dispositivo de evacuación de humos. Por tanto, debe estar instalado de acuerdo con la legislación vigente. Deben tenerse en cuenta los requisitos de ventilación;

- Las sustancias de la combustión se eliminan al exterior a través de las campanas extractoras o ventiladores eléctricos montados en ventanas o paredes.

CONEXIÓN DEL GAS

ADVERTENCIA

Esta operación debe realizarla un electricista cualificado.

• El sistema de suministro de gas debe ser conforme con las normas locales.
• En el apartado "Referencia a normativas nacionales" se incluyen las normas locales específicas de algunos países. Si no aparece la información correspondiente a su país, solicitela al instalador.
• La conexión de la encimera de cocción al sistema de gas natural o a la bombona debe hacerse mediante un tubo de cobre o acero rígido que cuente con acoplamientos conformes con las normas locales, o mediante una manguera con
  superficie continua de acero inoxidable conforme con la normativa local. Interponga una junta (B) en la conexión en codo. La longitud máxima del tubo es de 2 m.
• SÓLO PARA BÉLGICA: es necesario sustituir la conexión en codo (A) del aparato con la suministrada (si se dispone de ella).

IMPORTANTE: si se utiliza un tubo flexible de acero inoxidable, debe instalarse de modo que no toque las partes móviles del mueble. Debe pasar por una zona sin obstrucciones y en la que sea posible inspeccionarlo en toda su longitud.

- Tras realizar la conexión con el suministro de gas, compruebe si hay fugas mediante la aplicación de agua jabonosa. Encienda los quemadores y gire los mandos de la posición máxima a la posición mínima para comprobar la estabilidad de la llama.

CONEXIÓN ELÉCTRICA

ADVERTENCIA

Esta operación debe realizarla un electricista cualificado.

! ADVERTENCIA

• Las conexiones eléctricas deben cumplir las normas locales.
• La normativa exige que el aparato cuente con toma de conexión a tierra.
• No utilice prolongadores.

IMPORTANTE: la información relativa a voltaje y absorción de potencia se encuentra en la placa de características.

MONTAJE

Una vez se haya limpiado el perímetro, coloque la junta en la placa como se muestra en la figura

Coloque la placa en la abertura realizada en la encimera respetando las dimensiones indicadas en las instrucciones de instalación.

NOTA: el cable de alimentación debe tener la longitud suficiente para que se pueda extraer hacia arriba.

Para fijar la placa, utilice las abrazaderas (A) suministradas. Coloque las abrazaderas en las ranuras correspondientes indicadas por las flechas y fijelas mediante tomillos apropiados para el grosor de la encimera (consulte las siguientes figuras).

AJUSTES PARA OTROS TIPOS DE GAS

! ADVERTENCIA

Esta operación debe realizarla un electricista cualificado.

Si el aparato va a utilizarse con un tipo de gas distinto al especificado en la placa de características y en el adhesivo informativo pegado sobre la placa, cambie los inyectores.

Quite el adhesivo informativo y guárdelo con el manual de instrucciones.

Utilice reguladores de presión adecuados para las presiones de gas que se indican en las instrucciones de instalación.

- El cambio de los inyectores de gas debe realizarlo el Servicio de asistencia técnica o un técnico cualificado y homologado.

- Si no se incluyen los inyectores con el aparato, solicítelos al Servicio de asistencia técnica.

- Ajuste el suministro al mínimo.

NOTA: si se utiliza gas de petróleo líquido (G30/G31), el tornillo para ajustar el suministro al mínimo debe apretarse al máximo..

IMPORTANTE: si tiene dificultades para girar los mandos de los quemadores, póngase en contacto con el Servicio de asistencia técnica para que sustituyan las tapas del quemador.

SUSTITUCIÓN DE LOS INYECTORES (consulte la tabla de inyectores en las instrucciones de instalación)

• Retire las parrillas (A).
• Extraiga los quemadores (B).
• Con una llave de cubo del tamaño adecuado (C), desenrosque el inyector que va a sustituir.
• Sustitúyalo por el inyector correspondiente al nuevo tipo de gas.
  • Vuelva a montar el inyector en (D).
• Si la placa tiene un quemador de triple corona, utilice el lado del cubo para cambiar el inyector (E).
  Antes de instalar la placa, recuerde fijar la placa de calibración del gas suministrada con los inyectores, de modo que incluya la información existente relativa a la calibración del gas.

Para asegurarse de que el suministro mínimo está ajustado correctamente, quite el mando y realice lo siguiente:

- apriete el tornillo para reducir la altura de la llama (-);

- afloje el tornillo para aumentar la altura de la llama (+)

El ajuste debe realizarse con la posición de suministro de gas en el mínimo (llama pequeña) 0.

- No es necesario ajustar el aire principal de los quemadores.

- Encienda los quemadores y gire los mandos de la posición máxima a la posición mínima para comprobar la estabilidad de la llama.

Después de realizar el ajuste, vuelva a sellar la junta con cera o un material similar.

REFERENCIA A LA NORMATIVA LOCAL

GB

Provisión para la ventilación

La habitación en la que está instalado el aparato debe contar con un suministro de aire a la BS actual 5440 - Parte 2 estándares. Todas las habitaciones requieren una ventilación permanente en Además de la ventana que se puede abrir. Si hay otros aparatos que queman combustible en la misma BS habitación 5440 - Parte 2 debe ser consultado para determinar los requisitos de ventilación de aire. Si el aparato está instalado en una bodega o en el sótano, es aconsejable proporcionar una salida de aire de 65 cm, con independencia del volumen de la sala.

Normas de seguridad de gas

La ley requiere que todos los aparatos de gas se instalan por personas competentes, de conformidad con la normativa vigente de seguridad de gas. Si no se instalan los aparatos correctamente puede dar lugar a enjuiciamiento. Es en su propio interés y el de la seguridad, para garantizar que la ley se cumpla. La encimera debe instalarse de acuerdo con la Seguridad Gas (Instalación y Uso) Reglamentos, el Reglamento de construcción emitidos por el Departamento de Medio Ambiente y la Norma de construcción (Escocia) (Consolidación) Regulations, emitido por el Departamento de Desarrollo de Escocia. En el GB, CORGI registrada instaladores trabajan con los estándares de seguridad de la práctica.

IT

La conexión al suministro de gas

Antes de conectar el aparato, asegúrese de que el sistema de suministro de gas cumple con las normas UNI-CIG 7129 y UNI CIG 7131

Conexión de gas

La conexión a la red de gas de red o cilindro de gas debe hacerse mediante un rígido de cobre o de tubos de acero con accesorios de cumplir con las normas UNI-CIG 7129, o el uso de una manguera de acero inoxidable continua de la superficie que cumpla con las normas UNI EN 148001. La longitud máxima de la manguera es de 2 m. Las válvulas de control de presión indicados deben cumplir con la norma UNI EN 16129 para los cilindros de gas y la norma UNI EN 88-1 para el gas metano por tubería.

ES

Instalaciones de gas para cocinas domésticas deben cumplir con la normativa sobre INSTALACIONES DE GAS EN edificios habitados, publicado en el

BOE [BOE] N° 77, de 30 de marzo 1974.

GR

KZ PT RU UA Asegúrese de que las conexiones de instalación y de gas son realizadas por un técnico cualificado, siguiendo las

instrucciones del fabricante y de acuerdo con la normativa vigente de seguridad locales.

SERVICIO DE ASISTENCIA TÉCNICA

Antes de llamar al Servicio de asistencia técnica, asegúrese de que dispone de la siguiente información:

SERVICE

0000 000 00000

- tipo de problema o fallo;

- modelo exacto (se indica en la etiqueta de las instrucciones y la garantía del producto);

- el número de servicio, que aparece después de la palabra SERVICE en la placa de características situada debajo de la placa y en la etiqueta de la garantía;

- su dirección completa y el número de teléfono.

Si es necesario efectuar reparaciones, póngase en contacto con un servicio posventa autorizado, según se indica en la garantía..

GUÍA PARA LA SOLUCIÓN DE PROBLEMAS

Si la placa no funciona bien, antes de llamar al Servicio de asistencia técnica, consulte la guía de solución de problemas para determinar el problema.

1. El quemador no se enciende o la llama nos es uniforme

Compruebe que:

• Se ha cortado el suministro de gas o eléctrico y en concreto, si el mando del gas está abierto.
• La bombona de gas está vacía.
• Las aberturas de los quemadores están obstruidas.
• El extremo del dispositivo de encendido está sucio.
• Las piezas de los quemadores están colocadas correctamente.
• Hay corrientes de aire alrededor de la placa.

2. El quemador no permanece encendido

Compruebe que:

• Al encender el quemador, el mando se ha mantenido presionado durante el tiempo suficiente para activar el sistema de protección.
• Las aberturas del quemador no están obstruidas junto al termopar.
• El extremo del termopar no está sucio.
• Si el ajuste de gas mínimo es correcto (consulte el apartado correspondiente).

3. Los recipientes no son estables

Compruebe que:

• La parte inferior del recipiente es completamente plana.
• El recipiente está centrado en el quemador.
• Se han colocado de forma incorrecta las parrillas.

Si después de realizar la comprobación no consigue resolver el problema, póngase en contacto con el Servicio de asistencia técnica.

LIMPIEZA DE LA SUPERFICIE DE LA PLACA

ADVERTENCIA

Antes de realizar ningún mantenimiento, desconecte el aparato.

- Todas las partes esmaltadas y vitrificadas deben limpiarse con agua tibia y una solución de jabón neutro.

• Las superficies de acero inoxidable pueden mancharse debido a la cal del agua o al uso de detergentes abrasivos que se dejan en contacto durante mucho tiempo. Limpie los restos de alimentos (agua, salsas, café, etc.) antes de que se sequen.
• Lave la placa con agua tibia y detergente neutro y séquela a fondo con un paño suave o una gamuza. Limpie los restos de alimentos quemados con productos específicos para superficies de acero inoxidable.

NOTA: para las superficies de acero inoxidable utilice sólo un paño suave o una esponja..

• No utilice productos abrasivos o corrosivos, limpiadores con cloro ni estropajos metálicos.
• No utilice aparatos de limpieza con vapor.
• No emplee productos inflamables.
• No deje sustancias ácidas o alcalinas, como vinagre, mostaza, sal, azúcar o zumo de limón sobre la placa.

LIMPIEZA DE LAS PIEZAS DE LA PLACA

• Para limpiarlas, es necesario quitar las parrillas, las tapas y los quemadores.
• Limpie estos accesorios a mano con agua tibia y detergente no abrasivo, quite con cuidado los residuos de alimentos y compruebe que las aberturas de los quemadores no están obstruidas.
• Enjuague y seque con cuidado
• Vuelva a colocar los quemadores y las tapas en su sitio.
• Al colocar las parrillas, asegúrese de que el área de las parrillas donde se apoyan las ollas está alineada con el quemador.
• Los modelos equipados con dispositivo de encendido eléctrico y dispositivos de seguridad requieren una limpieza exhaustiva del extremo de la bujía para asegurarse un funcionamiento correcto. Compruebe estos elementos con frecuencia y si fuera necesario, límpielos con un paño húmedo. Los restos de alimentos quemados deben eliminarse con un palillo o una aguja.

NOTA: para evitar daños al dispositivo de encendido eléctrico, no lo utilice si los quemadores están fuera de su alojamiento.

DECLARACIÓN DE CONFORMIDAD C €

• Esta placa de cocción se ha diseñado, construido y puesto a la venta de acuerdo con:
• las normas de seguridad de la Directiva 2009/142/CE sobre los aparatos de gas (ex: 90/396/CEE);
• los requisitos de seguridad de la Directiva 2006/95/CE Baja Tensión (que sustituye a la Directiva 73/23/CEE y posteriores enmiendas);
• las normas de protección de la directiva de la CEE sobre CEM 2004/108/CE.;
• Este aparato cumple con los requisitos de diseño ecológico de ninguna normativa europea. 66/2014, conforme a la norma europea EN 30-2-1

CONSEJOS PARA PROTEGER EL MEDIO AMBIENTE

Eliminación del embalaje

El material de embalaje es 100% reciclable y está marcado con el símbolo de reciclado (23). Elimine los distintos tipos de material del embalaje conforme a la normativa local sobre eliminación de desechos.

Eliminación del producto:

• Este aparato está marcado de conformidad con la Directiva Europea 2012/19/EU, Desechos de Aparatos Eléctricos y Electrónicos (RAEE).
• La correcta eliminación de este producto evita consecuencias negativas para el medio ambiente y la salud.
• El símbolo en el aparato o en la documentación que lo acompaña indica que no se puede tratar como desecho doméstico, sino que debe entregarse en un punto de recogida para el reciclado de aparatos eléctricos y electrónicos.

DESCRIPCIÓN DEL PRODUCTO

1. Rejillas amovibles
2. Quemador rápido
3. Quemador semirrápido
4. Quemador semirrápido
5. Quemador auxiliar
6. Mandos de control

Símbolos

Disco lleno
Llama grande
Llama pequeña

• Salida cerrada
  Apertura máxima o capacidad máxima
  Apertura o capacidad mínima

Los símbolos indican el campo de cocción que se activa con cada mando.

Nota: el aspecto de la placa puede ser ligeramente distinto al de la ilustración. La ubicación del quemador y los símbolos de los mandos pueden variar..

CONSEJOS PRÁCTICOS PARA UTILIZAR LOS QUEMADORES

La placa dispone de fogones de distintos diámetros. Para conseguir un rendimiento óptimo de los quemadores se recomienda respetar las normas siguientes:

• Utilice recipientes cuya base tenga un diámetro igual o ligeramente superior al de los fogones (consulte la tabla de la derecha).
• Utilice exclusivamente ollas y sartenes con fondo plano.
• Utilice la cantidad de agua correcta para cocinar alimentos con el recipiente tapado.
• No utilice ollas que sobresalgan por el borde de la placa.

Quemador	∅ de Recipiente
Rápido	de 24 a 26 cm
Semirrápido	de 16 a 24 cm
Auxiliar	de 8 a 14 cm

IMPORTANTE: el uso inadecuado de las parrillas puede dañar la placa: no coloque las parrillas boca abajo ni las arrastre sobre la placa.

No utilice:

- Planchas de hierro colado ni cacerolas u ollas de piedra o barro.

- Difusores de calor como rejillas metálicas o de otro tipo.

- Dos quemadores simultáneamente para un recipiente (por ejemplo, un recipiente para pescado).

CÓMO USAR LA PLACA

ADVERTENCIA

No deje que la llama del quemador supere el borde de la sartén.

IMPORTANTE: CUANDO ESTÉ USANDO LA PLACA, TODA EL ÁREA DE LA PLACA SE PUEDE PONER CALIENTE.

• Para encender uno de los quemadores, gire el mando correspondiente en dirección contraria a la de las agujas del reloj hasta la posición de llama al máximo.
• Presione el mando contra el panel de control para encender el quemador.
• Una vez encendido el quemador, mantenga el mando presionado durante unos 5-10 segundos para activar el dispositivo de seguridad. La finalidad del dispositivo de seguridad es cortar el suministro de gas al quemador si la llama se apaga accidentalmente (debido a corrientes de aire, interrupciones del suministro de gas, rebosamiento de líquidos, etc.).
• El mando no debe mantenerse pulsado más de 15 segundos. Si transcurrido este tiempo el quemador no permanece encendido, espere al menos un minuto antes de intentar encenderlo de nuevo. En caso de que se apague accidentalmente un quemador, sitúe el mando en la posición de apagado y no intente encenderlo durante al menos un minuto.

NOTA: si, debido a las condiciones del gas suministrado localmente, es difícil encender el quemador, se aconseja repetir la operación con el mando en la posición del símbolo de la llama pequeña.

El quemador puede apagarse al soltar el mando. Esto significa que el dispositivo de seguridad no se ha calentado lo suficiente. En tal caso, repita los pasos anteriores.

DIMENSIONES Y DISTANCIAS QUE DEBEN RESPETARSE (mm)

NOTA: si la distancia "A" entre los armarios de la pared es de 600 mm a 730 mm, la altura "B" debe ser de de 530 mm como mínimo.

Si la distancia "A" entre los armarios de la pared es mayor que la anchura de la zona de trabajo, la altura "B" debe ser de 400 mm como mínimo.

Si se instala un extractor sobre la superficie de cocina, consulte las instrucciones del extractor para saber cuál es la distancia correcta

TABLA DE LOS INYECTORES
CATEGORÍA II2H3+

Tipo de gas empleado	Tipo de quemador	Referencia del inyector	Caudal térmico nominal kW	Consumo nominal	Capacidad térmica reducida kW	Presión del gas en mbares
						min.	nom.	máx.
GAS NATURAL (Metano) G20	Rápido	115 Y	3,00	286 l/h	0,60	17	20	25
	Semirrápido	95 Z	1,75	167 l/h	0,35
	Auxiliar	72 X	1,00	95 l/h	0,30
GAS LICUADO DE PETRÓLEO (Butano) G30	Rápido	85	3,00	218 l/h	0,60	20	28-30	35
	Semirrápido	63	1,75	127 l/h	0,35
	Auxiliar	50	1,00	73 l/h	0,30
GAS LICUADO DE PETRÓLEO (Propano) G31	Rápido	85	3,00	214 l/h	0,60	25	37	45
	Semirrápido	63	1,75	125 l/h	0,35
	Auxiliar	50	1,00	71 l/h	0,30

Tipo de gas empleado	Configuración del modelo 4 QUEMADORES	Capacidad térmica nominal kW	Consumo total nominal	Aire necesario ( m3 ) para la combustión de 1\ m3 de gas
G20 20 mbares	1 R - 2 SR - 1 AUX	7,50	715 l/h	9,52
G30 28-30 mbares	1 R - 2 SR - 1 AUX	7,50	545 g/h	30,94
G31 37 mbares	1 R - 2 SR - 1 AUX	7,50	535 g/h	23,80

SUMINISTRO ELÉCTRICO: 220-240 V \~ 50-60 Hz

REFERENCE TO LOCAL REGULATIONS

GB
