ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AKR 350/IX WHIRLPOOL

ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ

Οι οδηγίες αυτές πρέπει να είναι επίσης διαθέσιμες στην ιστοσελίδα: www.whirlpool.eu

Η ΠΡΟΣΩΠΙΚΗ ΣΑΣ ΑΣΦΑΛΕΙΑ ΚΑΙ Η ΑΣΦΑΛΕΙΑ ΑΛΛΩΝ ΑΤΟΜΩΝ ΕΙΝΑΙ ΠΟΛΥ ΣΗΜΑΝΤΙΚΗ

Φυλάξτε αυτές τις οδηγίες για μελλοντική χρήση. Το παρόν εγχειρίδιο και η συσκευή παρέχουν σημαντικά μηνύματα σχετικά με την ασφάλεια, τα οποία πρέπει να διαβάσετε και να τηρείτε σε κάθε περίπτωση.

Αυτό είναι το σύμβολο προειδοποίησης για την ασφάλεια που υποδεικνύει πιθανούς κινδύνους για το χρήστη και άλλα άτομα.

Πριν από όλα τα μηνύματα ασφαλείας υπάρχει το σύμβολο προειδοποίησης για την ασφάλεια και ένας από τους παρακάτω όρους:

! KINΔΥΝΟΣ

Υποδεικνύει μια επικίνδυνη κατάσταση, η οποία εάν δεν αποφευχθεί, θα οδηγήσει σε σοβαρούς τραυματισμούς.

! ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδεικνύει μια επικίνδυνη κατάσταση, η οποία εάν δεν αποφευχθεί, μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

Όλα τα μηνύματα Ασφαλείας θα σας ενημερώνουν για το ποιος είναι ο πιθανός κίνδυνος, πώς να μειώσετε τις πιθνότητες τραυματισμού καθώς και το τι μπορεί να συμβεί εάν δεν ακολουθήσετε τις οδηγίες.

- Η συσκευή πρέπει να αποσυνδέεται από το ηλεκτρικό δίκτυο πριν από κάθε εργασία εγκατάστασης.

- Η εγκατάσταση και η συντήρηση πρέπει να γίνονται μόνο από έμπειρο τεχνικό σε συμφωνία με τις οδηγίες του κατασκευαστή και τους πρόσφατους κανονισμούς ασφαλείας. Μην επισκευάζετε και μην αντικαθιστάτε κανένα εξάρημα της συσκευής, εάν δεν αναφέρεται ρητά στο εγχειρίδιο χρήσης.

! ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν δεν ακολουθήσετε ακριβώς τις οδηγίες σε αυτό το εγχειρίδιο, ενδέχεται να προκληθεί πυρκαγιά ή έκρηξη η οποία θα προκαλέσει υλικές ζημιές ή τραυματισμό.

- Μην αποθηκεύσετε και μη χρησιμοποιήσετε βενζίνη ή άλλους εύφλεκτους ατμούς και υγρά κοντά σε αυτήν τη συσκευή.

Τι να κάνετε εάν μυρίσετε αέριο:

• Μην επιχειρήσετε να ανάψετες χυκευές.
• Μην ακουμπήσετε ηλεκτρικούς διακόπτες.
• Μη χρησιμοποιήσετε τα τηλέφωνα στο κτίριός ας.
• Καλέστε αμέςως τον προμηθευτή αερίου από το τηλέφωνο ενός γείτονα. Ακολουθήστε τις οδηγίες του προμηθευτή αερίου.
• Εάν δεν μπορείτε να επικοινωνήζετε με τον προμηθευτή αερίου, καλέστε την πυροςβεστική.
• Η εγκατάσταςη και η συντήρηση πρέπει να πραγματοποιούνται από έμπειρο τεχνικό εγκατάσταςης, πρακτορείο εγκατάσταςης ή τον προμηθετή αερίου.
• Χρησιμοποιείτε τηςυςκευή μόνο σε δωμάτια με καλό εξαεριςμό.

Οι συνδέσεις ηλεκτρικού ρεύματος και αερίου πρέπει να συμμορφώνονται με τους τοπικούς κανονισμούς.

• Όταν εγκατασταθεί η μονάδα εστιών, τοποθετήστε έναν πολυπολικό ασφαλειοδιακόπτη με απόσταση επαφών τουλάχιστον 3 mm που να παρέχει πλήρη αποσύνδεση.
  • Η γείωση της συσκευής είναι υποχρεωτική βάσει της νομοθεσίας.
  • Το καλώδιο τροφοδοσίας πρέπει να έχει επαρκές μήκος ώστε να είναι δυνατή η σύνδεση της εντοιχισμένης συσκευής στην πρίζα.
• Χρησιμοποιήστε έναν εύκαμπτο ή άκαμπτο μεταλλικό σωλήνα για τη σύνδεση αερίου (τύπου H05V2V2-F 90 °C ή H05RR-F).
• Εάν χρειαστεί, το καλώδιο τροφοδοσίας πρέπει να αντικατασταθεί αποκλειστικά και μόνο με καλώδιο τροφοδοσίας που έχει τα ίδια χαρακτηριστικά με το αρχικό που παρέχεται από τον κατασκευαστή. Η εργασία αυτή πρέπει να γίνει από εξειδικευμένο ηλεκτρολόγο.
• Ο κατασκευαστής δεν φέρει καμία ευθύνη για τραυματισμούς ατόμων ή ζώων ή υλικές ζημιές λόγω μη τήρησης αυτών των απαιτήσεων.
• Μη χρησιμοποιείτε πολύπριζα ή καλώδια προέκτασης.
• Μην τραβάτε το καλώδιο τροφοδοσίας για να το αποσυνδέσετε από το ηλεκτρικό δίκτυο.
• Μετά την ολοκλήρωση της εγκατάστασης, δεν πρέπει να είναι δυνατή η πρόσβαση στα ηλεκτρικά εξαρτήματα.
• Μην αγγίζετε τη συσκευή με οποιαδήποτε βρεγμένα μέρη του σώματος και μην την χρησιμοποιείτε όταν είστε ξυπόλητοι.
• Αυτή η μονάδα εστιών (κατηγορία 3) είναι σχεδιασμένη αποκλειστικά για οικιακή χρήση και για μαγείρεμα φαγητών. Μη χρησιμοποιείτε τη συσκευή για θέρμανση του χώρου. Στην περίπτωση αυτή, ενδέχεται να προκληθεί δηλητηρίαση από μονοξείδιο του άνθρακα και υπερθέρμανση της μονάδας εστιών. Ο κατασκευαστής δεν φέρει καμία ευθύνη για ακατάλληλη χρήση ή εσφαλμένη ρύθμιση των χειριστηρίων.
  • Η συσκευή και τα προσβάσιμα μέρη της θερμαίνονται πολύ κατά τη διάρκεια της χρήσης. Πολύ μικρά (0-3 ετών) και μικρά (3-8 ετών) πρέπει να παραμένουν μακριά εκτός εάν παρακολουθούνται συνεχώς. Η συσκευή

μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω ή άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας και γνώσης της συσκευής, εφόσον βρίσκονται υπό επιτήρηση ή έχουν λάβει οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και κατανοούν τους κινδύνους που συνεπάγεται. Τα παιδιά απαγορεύεται να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση από τον χρήση δεν πρέπει να εκτελούνται από παιδιά χωρίς επιτήρηση.

• Κατά τη χρήση της συσκευής αερίου μεταφέρεται θερμότητα και υγρασία στο χώρο. Βεβαιωθείτε ότι ο χώρος αερίζεται καλά ή τοποθετήστε απορροφητήρα με αγωγό εξαγωγής.
  • Δεν πρέπει να πλησιάσουν τη συσκευή κατοικίδια ζώα.
• Σε περίπτωση παρατεταμένης χρήσης, μπορεί να απαιτείται πρόσθετος εξαερισμός (άνοιγμα παραθύρου ή αύξηση της ταχύτητας εξαγωγής του απορροφητήρα).
• Μετά τη χρήση, βεβαιωθείτε ότι τα κουμπιά βρίσκονται στη θέση απενεργοποίησης και κλείστε τη στρόφιγγα της παροχής αερίου δικτύου ή τη βαλβίδα της φιάλης αερίου.
  • Τα λίπη και τα λάδια μπορεί να πιάσουν εύκολα φωτιά. Πρέπει να είστε πάντα σε ετοιμότητα όταν μαγειρεύετε φαγητά πλούσια σε λίπη, λάδια ή αλκοόλ (π.χ. ρούμι, κονιάκ, κρασί).
  • Φυλάξτε τα υλικά συσκευασίας μακριά από τα παιδιά.
  • Πριν από τον καθαρισμό ή τη συντήρηση περιμένετε να κρυώσει η μονάδα εστιών.
  • Το μαγείρεμα χωρίς παρακολούθηση σε μια εστία με λίπος ή λάδι μπορεί να είναι επικίνδυνη και μπορεί να οδηγήσει σε πυρκαγιά. ΠΟΤΕ μην επιχειρήσετε να σβήσετε τη φωτιά με νερό, αλλά σβήστε τη συσκευή και καλύψτε τη φλόγα, π.χ. με ένα καπάκι ή με πυρίμαχη κουβέρτα.
• Κίνδυνος πυρκαγιάς: μην αποθηκεύετε στοιχεία στις επιφάνειες μαγειρέματος.
• Μην χρησιμοποιείτε τη συσκευή σε εξωτερικό χώρο.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

ΕΓΚΑΤΑΣΤΑΣΗ

Μετά την αφαίρεση της εστίας από τη συσκευασία, βεβαιωθείτε ότι δεν έχει υποστεί ζημιά κατά τη μεταφορά. Στν περίπτωση που παρουσιαστούν προβλήματα, επικοινωνήστε με τον αντιπρόσωπο ή με το πλησιέστερο κέντρο Σέρβις. Όι οδηγίες αυτές ισχύουν μόνο για τις χώρες τα σύμβολα των οποίων εμφανίζονται στην ετικέτα της συσκευής (κάτω από τις εστίες).

TEXNIKEΣ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟΝ ΤΕΧΝΙΚΟ

- Το προϊόν αυτό μπορεί να εντοιχιστεί σε πάγκο εργασίας πάχους 20 προς 50 mm.

- Εάν δεν υπάρχει φούρνος κάτω από τις εστίες, εισάγετε ένα διαχωριστικό πίνακα με επιφάνεια τουλάχιστον ίση με το άνοιγμα στον πάγκο εργασίας. Ο πίνακας αυτός, που πρέπει να κλείνει πλήρως το κομμένο τμήμα ώστε να αποφευχθεί η όποια επαφή με το κάτω μέρος της εστίας, θα πρέπει να τοποθετηθεί σε μια μέγιστη απόσταση 150 mm κάτω από την επάνω επιφάνεια του πάγκου αλλά, σε καμία περίπτωση σε απόσταση μικρότερη από 20 mm από το κάτω μέρος των εστιών. Εάν πρόκειται να εγκαταστήσετε φούρνο κάτω από την εστία, βεβαιωθείτε ότι ο φούρνος έχει κατασκευαστεί από την Whirlpool kαι ότι διαθέτει σύστημα ψύξης. Ο κατασκευαστής αρνείται οποιαδήποτε ευθύνη εάν τοποθετηθεί φούρνος άλλης μάρκας κάτω από τις εστίες.

• Πριν την εγκατάσταση, εξασφαλίστε ότι:

• οι τοπικές συνθήκες παροχής αερίου (φύση και πίεση) είναι συμβατές με τις ρυθμίσεις των εστιών (δείτε την πινακίδα τεχνικών στοιχείων και τον πίνακα μπεκ);
• οι εξωτερικές επιφάνειες των επίπλων ή των συσκευών που βρίσκονται κοντά στη μαγειρική εστία θα πρέπει να ίναι ανθεκτικά στη θερμότητα σύμφωνα με τους τοπικούς κανονισμούς;
• η συσκευή αυτή δεν είναι συνδεδεμένη με κάποια διάταξη απαγωγής καυσαερίων. Θα πρέπει να εγκατασταθεί σύμφωνα με τους ισχύοντες κανονισμούς εγκατάστασης. Ιδιαίτερη προσοχή θα πρέπει να δοθεί στις απαιτήσεις σχετικά με τον αερισμό.
• τα προϊόντα καύσης διοχετεύονται σε εξωτερικό χώρο μέσω ειδικών απορροφητήρων ή ηλεκτρικών ανεμιστήρων πποθετημένων σε τοίχο ή/και παράθυρο.

ΣΥΝΔΕΣΗ ΑΕΡΓΟΥ

! ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η εργασία αυτή πρέπει να πραγματοποιηθεί από έμπειρο ηλεκτρολόγο.

• Το σύστημα παροχής αερίου θα πρέπει να συμφωνεί με τους τοπικούς κανονισμούς.

- Μπορείτε να βρείτε συγκεκριμένους τοπικούς κανονισμούς για ορισμένες χώρες στην παράγραφο Σχετικοί τοπιοί κανονισμοί. Εάν δε δίνεται καμία πληροφορία σχετικά με τη χώρα σας, παρακαλούμε ζητήστε λεπτομέρειες από τον εγκαταστάτη σας.

Η σύνδεση της μονάδας εστιών στο δίκτυο αγωγού αερίου ή στη φιάλη αερίου πρέτει να πραγματοποιθεί χρησιμοποιώντας έναν άκαμπτο χάλκινο ή χαλύβδινο σωλήνα με εξαρτήματα που συμμορφώνονται με τους τοπικούς κανονισμούς ή χρησιμοποιώντας έναν εύκαμπτο σωλήνα ενιαίας επιφάνειας από ανοξείδωτο χάλυβα που συμμορφώνεται με τους τοπικούς κανονισμούς. Τοποθετήστε ενδιάμεσα τη φλάντζα (Β) στο γωνιακό σύνδεσμο. Το μέγιστο μήκος του εύκαμπτου σωλήνα είναι 2 m.

• MONO ΓΙΑ ΤΟ ΒΕΛΓΙΟ: πρέπει να αντικαταστήσετε το γωνιακό σύνδεσμο (Α) στη συσκευή με τον παρεχόμενο (εάν υπάρχει).

ΣΗΜΑΝΤΙΚΟ: εάν χρησιμοποιηθεί σωλήνας από ανοξείδωτο χάλυβα, πρέπει να εγκατασταθεί με τρόπο που να μην αγίζει οποιοδήποτε κινούμενο σημείο της επίπλωσης. Θα πρέπει να περνά από μια περιοχή όπου δεν υπάρχουν εμπόδια και όπου είναι δυνατή η επιθεώρηση ολόκληρου του μήκους του.

- Μετά τη σύνδεση με την παροχή αερίου, ελέγξετε για διαρροές χρησιμοποιώντας σαπουνόνερο. Ανάψτε τους καιστήρες και περιστρέψτε τους διακόπτες από τη μέγιστη θέση οστην ελάχιστη θέση φια να ελέγξετε τη σταθερότητα της φλόγας.

Η εργασία αυτή πρέπει να πραγματοποιηθεί από έμπειρο ηλεκτρολόγο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Οι ηλεκτρικές συνδέσεις θα πρέπει να συμφωνούν με τους τοπικούς κανονισμούς.
  • Η γείωση της συσκευής επιβάλλεται από το νόμο.
• Μη χρησιμοποιείτε προεκτάσεις.

ΣΗΜΑΝΤΙΚΟ: τα στοιχεία σχετικά με την τάση και την κατανάλωση ενέργειας αναφέρονται στην πινακίδα τεχνικώ στοιχείων.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

Αφού καθαρίσετε την περίμετρο της επιφάνειας, τοποθετήστε τη φλάντζα που υπάρχει στη συσκευασία στην εστί όπως φαίνεται στην εικόνα.

Τοποθετήστε την εστία στο άνοιγμα στον πάγκο εργασίας, ανάλογα με τις διαστάσεις που υποδεικνύονται στις Οδηγίες.

ΣΗΜΕΙΩΣΗ: το καλώδιο τροφοδοσίας θα πρέπει να είναι αρκετά μακρύ ώστε να επιτρέπει την προς τα επάνω εξαγωγή του.

Για τη στήριξη των εστιών, χρησιμοποιήστε τα στηρίγματα (Α) που παρέχονται. Τοποθετήστε τους βραχίονες στις σχετικές οπές που απεικονίζονται με το βέλος και σφίξτε τους με τις βίδες τους, ανάλογα με το πάχος της επιφάνειας εργασίας (βλ. τις παρακάτω εικόνες).

ΠΡΟΣΑΡΜΟΓΗ ΣΕ ΔΙΑΦΟΡΕΤΙΚΟΥΣ ΤΥΠΟΥΣ ΑΕΡΙΟΥ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η εργασία αυτή πρέπει να πραγματοποιηθεί από έμπειρο ηλεκτρολόγο.

Εάν η συσκευή πρόκειται να λειτουργήσει με διαφορετικό αέριο από τον τύπο του αερίου που αναγράφεται στην ινακίδα τεχνικών στοιχείων και την επικέτα πληροφοριών στο επάνω μέρος της εστίας, αλλάξτε τα μπεκ.

Αφαιρέστε την ετικέτα πληροφοριών και φυλάξτε την με το εγχειρίδιο οδηγιών.

Χρησιμοποιήστε ρυθμιστές πίεσης κατάλληλους για την πίεση του αερίου που αναφέρεται στις Οδηγίες.

• Τα μπεκ του αερίου πρέπει να αλλαχθούν από το σέρβις ή από έμπειρο τεχνικό.

- Μπεκ τα οποία δεν παρέχονται με τη συσκευή θα πρέπει να παραγγελθούν από το σέρβις.

• Ρυθμίστε την ελάχιστη παροχή στις στρόφιγγες.

ΣΗΜΕΙΩΣΗ: όταν χρησιμοποιείται υγραέριο (G30/G31), η βίδα ρύθμισης ελάχιστου αέριου πρέπει να σφιχτεί μέχρι τέμα.

ΣΗΜΑΝΤΙΚΟ: εάν έχετε δυσκολία στην περιστροφή των διακοπτών των καυστήρων, παρακαλούμε επικοινωνήστε με τ σέρβις για την αντικατάσταση της στρόφιγγας του καυστήρα εάν βρεθεί ότι είναι ελαττωματική.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΩΝ ΜΠΕΚ (δείτε τον πίνακα μπεκ στις Οδηγίες)

• Αφαιρέστε τις σχάρες (Α).
• Αφαιρέστε τους καυστήρες (Β).
- Χρησιμοποιώντας σωληνωτό κλειδί κατάλληλου μεγέθους ξεβιδώστε το μπεκ (C), ξεβιδώστε το μπεκ που χρειάζεται αντικατάσταση.
- Αντικαταστήστε το με το κατάλληλο μπεκ για το νέο τύπο αερίου.
• Συναρμολογήστε και πάλι το μπεκ στο (D).
• Αν διαθέτετε καυστήρα πολλαπλής κορώνας
• χρησιμοποιήστε πλευρικό κλειδί για να βάλετε στη θέση του το μπεκ (Ε).

Πριν εγκαταστήσετε την εστία, θυμηθείτε να στερεώσετε την πλάκα βαθμονόμησης αερίου που παρέχεται με τα μπεκ έτοι ώστε να καλύπτει τις υπάρχουσες πληροφορίες που αφορούν τη βαθμονόμηση του αερίου.

ΡΥΘΜΙΣΗ ΕΛΑΧΙΣΤΟΥ ΑΕΡΙΟΥ ΣΤΙΣ ΣΤΡΟΦΙΓΓΕΣ

Για να εξασφαλίσετε τη σωστή ρύθμιση της ελάχιστης παροχής, αφαιρέστε το διακόπτη και προχωρήστε ως εξής:

• σφίξτε τη βίδα για να μειώσετε το ύψος της φλόγας (-);
• χαλαρώστε τη βίδα για να αυξήσετε το ύψος της φλόγας (+).
Η ρύθμιση πρέπει να πραγματοποιηθεί με τη στρόφιγνα στη θέση ελάχιστης παροχής (μικρή φλόγα) 0.
• Ο κύριος αέρας των καυστήρων δε χρειάζεται ρύθμιση.
• Στη φάση αυτή, ανάψτε τους καιστήρες και περιστρέψτε τους διακόπτες από τη μέγιστη θέση Οστην ελάχιστη θέση Ογια να ελέγξετε τη σταθερότητα της φλόγας. Κατά την ολοκλήρωση της ρύθμισης, στεγανοποιήστε και πάλι χρησιμοποιώντας βουλοκέρι ή κάποιο αντίστοιχο υλικό.

ΣΧΕΤΙΚΟΙ ΤΟΠΙΚΟΙ ΚΑΝΟΝΙΣΜΟΙ

GB

Πρόβλεψη για εξαερισμό

Ο χώρος όπου θα εγκατασταθεί η συσκευή πρέπει να έχει κατάλληλη παροχή αέρα σύμφωνα με τα ισχύοντα πρότυπα B.S. 5440 - Part 2. Εκτός από παράθυρα που ανοίγουν, πρέπει να υπάρχει μόνιμο σύστημα εξαερισμού σε όλους τους χώρους. Αν υπάρχουν άλλες συσκευές καιόης αερίου στον ίδιο χώρο, πρέπει να συμβουλευτείτε τα πρότυπα B.S. 5440 - Part 2 για να καθορίσετε τις απαιτήσεις εξαερισμού. Εάν η συσκευή εγκατασταθεί σε κελάρι ή υπόγειο, συνιστάται η τοποθέτηση αεραγωγού 65 cm ανεξάρτητα από τον όγκο του χώρου.

Κανονισμοί ασφαλείας για το αέριο

Η νομοθεσία ορίζει ότι όλες οι συσκευές αερίου πρέπει να εγκαθίστανται από καταρτισμένο προσωπικό σύμφωνα με τους ισχύοντες κανονισμούς ασφαλείας για το αέριο. Η εσφαλμένη εγκατάσταση των συσκευών ενδέχεται να διώκεται ποινικά. Βεβαιωθείτε ότι η εγκατάσταση συμμορφώνεται με τη νομοθεσία για λόγους ασφαλείας. Η μονάδα εστιών πρέπει να εγκαθίσταται σύμφωνα με τους Κανονισμούς ασφαλείας αερίου (Εγκατάσταση και χρήση), τους Οικοδομικούς κανονισμούς που εκδίδονται από το Υπουργείο Περιβάλλοντος και τους (Ενοποιημένους) Κανονισμούς οικοδομικών προτύπων (Σκωτία) που εκδίδονται από το Υπουργείο Ανάπτυξης της Σκωτίας. Στο Ηνωμένο βασίλειο, οι πιστοποιημένοι τεχνικοί εγκατάστασης CORGI πρέπει να τηρούν τα πρότυπα ασφαλούς πρακτικής.

IT

Σύνδεση στην παροχή αερίου

Πριν από τη σύνδεση της συσκευής, βεβαιωθείτε ότι το σύστημα παροχής αερίου συμμορφώνεται με τα πρότυπα UNI-CIG 7129 και UNI CIG 7131.

Σύνδεση αερίου

Η σύνδεση στο δίκτυο παροχής αερίου ή στη φιάλη αερίου πρέπει να γίνει με άκαμπτο χάλκινο ή χαλύβδινο σωλήνα με εξαρτήματα που συμμορφώνονται με το πρότυπο UNI-CIG 7129 ή με σωλήνα ενιαίας επιφάνειας από ανοξείδωτο χάλυβα που συμμορφώνεται με το πρότυπο UNI EN 148001.

Το μέγιστο μήκος του σωλήνα είναι 2 m. Οι βαλβίδες ρύθμισης πίεσης που θα χρησιμοποιηθούν πρέπει να πληρούν το πρότυπο UNI EN 16129 για αέριο σε φιάλη και το πρότυπο UNI EN 88-1 για αέριο σε δίκτυο μεθανίου.

ES Οι εγκαταστάσεις αερίου για οικιακές κουζίνες πρέπει να είναι σύμφωνες με τους ΚΑΝΟΝΙΣΜΟΥΣ ΣΧΕΤΙΚΑ ΜΕ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΑΕΡΙΟΥ ΣΕ ΚΑΤΟΙΚΟΥΜΕΝΑ ΚΤΗΡΙΑ, που εκδόθηκε από Β.Ο.Ε. [Επίσημη εφημερίδα του κράτους] Αρ. 77, της 30 Μαρτίου 1974.

GR KZ PT RU UA Βεβαιωθείτε ότι η εγκατάσταση και οι συνδέσεις αερίου θα γίνουν από εξειδικευμένο τεχνικό σύμφωνα με τις οδηγίες του κατασκευαστή και σε συμμόρφωση με τους ισχύοντες τοπικούς κανονισμούς ασφαλείας.

TEXNIKH YΠΟΣΤΗΡΙΞΗ

SERVICE 0000 000 00000

Πριν καλέσετε το σέρβις, βεβαιωθείτε ότι μπορείτε να παράσχετε τις παρακάτω πληροφορίες:

- τον τύπο της βλάβης ή του προβλήματος;

- το ακριβές μοντέλο (αναγράφεται στην επικέτα που βρίσκεται στις οδηγίες/στην εγγύηση);

- τον αριθμό σέρβις που είναι μετά τη λέξη SERVICE στην πλακέτα κάτω από την εστία και στην ετικέτα που βρίσκεται στις οδηγίες/στην εγγύηση;

- την πλήρη διεύθυνση και το τηλέφωνό σας.

Αν απαιτούνται κάποιες επισκευές, παρακαλούμε επικοινωνήστε με ένα εξουσιοδοτημένο σέρβις όπως φαίνεται στην εγγύηση.

ΟΔΗΓΟΣ ΕΝΤΟΠΙΣΜΟΥ ΒΛΑΒΩΝ

Εάν η εστία δε λειτουργεί σωστά, πριν καλέσετε το Σέρβις, ανατρέξτε στον οδηγό ανεύρεσης βλαβών για να εντοίσετε το πρόβλημα.

1. Ο καυστήρας δεν ανάβει ή η φλόγα δεν είναι ομοιόμορφη

Ελέγξτε εάν:

- Η παροχή αερίου ή ηλεκτρικού δεν είναι κλειστή και ειδικά ότι η στρόφιγγα παροχής αερίου είναι ανοικτή.

• Η φιάλη αερίου (υγραέριο) δεν έχει αδειάσει.

- Έχουν βουλώσει τα ανοίγματα του καυστήρα.

- Δεν είναι βρώμικο το άκρο του μπουζί.

- Όλα τα εξαρτήματα του καυστήρα έχουν τοποθετηθεί σωστά.

- Δεν υπάρχουν ρεύματα κοντά στις εστίες.

2. Ο καυστήρας δε μένει αναμμένος

Ελέγξτε εάν:

- Όταν ανάβετε τον καυστήρα, ο διακόπτης έχει πιεστεί για αρκετό χρονικό διάστημα για να ενεργοποιηθεί η συσευή ασφαλείας.

• Τα ανοίγματα του καυστήρα δεν είναι βουλωμένα κοντά στο θερμοζεύγος.

• Το άκρο της συσκευής ασφαλείας δεν είναι βρώμικο.

- Η ελάχιστη ρύθμιση αερίου είναι σωστή (δείτε τη σχετική παράγραφο).

3. Τα σκεύη δεν στέκονται σταθερά

Ελέγξτε εάν:

• Η βάση του δοχείου είναι απόλυτα επίπεδη

• Το δοχείο είναι κεντραρισμένο επάνω στον καυστήρα.

- Οι σχάρες δεν έχουν εναλλαχθεί ή τοποθετηθεί λανθασμένα.

Αν η βλάβη εξακολουθεί να παρουσιάζεται μετά τους παραπάνω ελέγχους, επικοινωνήστε με το πλησιέστερο Σέρβς.

ΚΑΘΑΡΙΣΜΟΣ ΤΗΣ ΕΠΙΦΑΝΕΙΑΣ ΤΗΣ ΕΣΤΙΑΣ

! ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αποσυνδέστε την παροχή τροφοδοσίας πριν από το σέρβις.

• Όλα τα εμαγιέ και γυάλινα εξαρτήματα πρέπει να καθαρίζονται με διάλυμα ζεστού νερού και ενός ουδέτερου απορρυπαντικού.
  Οι επιφάνειες από ανοξείδωτο χάλυβα μπορεί να λεκιαστούν από το σκληρό νερό ή από επιθετικά απορρυπαντικά εάν η επαφή με αυτά παραταθεί. Λεκέδες από φαγητά (νερό, σάλτσα, καφές, κλπ.) πρέπει να σκουπίζονται πριν στεγνώσουν.

• Καθαρίστε με ζεστό νερό και ένα ουδέτερο απορρυπαντικό, και στη συνέχεια στεγνώστε με ένα μαλακό πανί ή δέρμα. Αφαιρέστε τις καμένες βρωμιές με ειδικό καθαριστικό για επιφάνειες από ανοξείδωτο χάλυβα.
  ΣΗΜΕΙΩΣΗ: τις επιφάνειες από ανοξείδωτο χάλυβα τις καθαρίζετε μόνο με μαλακό πανί ή σφουγγάρι.

• Μη χρησιμοποιείτε διαβρωτικά ή και αποξεστικά προϊόντα, καθαριστικά με βάση τη χλωρίνη ή συρμάτινα σφουγγράκια για ταψιά.
• Μη χρησιμοποιείτε συσκευές καθαρισμού με ατμό.
• Μη χρησιμοποιείτε εύφλεκτα προϊόντα.
• Μην αφήνετε όξινες ή αλκαλικές ουσίες, όπως ξύδι, μουστάρδα, αλάτι ή χυμό λεμονιού πάνω στην εστία.

ΚΑΘΑΡΙΣΜΟΣ ΤΩΝ ΕΞΑΡΤΗΜΑΤΩΝ ΤΗΣ ΕΣΤΙΑΣ

• Οι σχάρες, τα καπάκια των καυστήρων και οι καυστήρες μπορούν να αφαιρεθούν για να καθαριστούν.
• Καθαρίστε τα με το χέρι με ζεστό νερό και ένα μη αποξεστικό απορρυπαντικό, αφαιρώντας προσεκτικά τυχόν υποείμματα τροφίμων και ελέγχοντας ότι κανένα από τα ανοίγματα του καυστήρα δεν είναι βουλωμένο.
• Ξεπλύνετε και στεγνώστε προσεκτικά
• Επανατοποθετήστε τους καυστήρες και τα καπάκια των καυστήρων σωστά στις αντίστοιχες υποδοχές.
• Όταν αντικαθιστάτε τις σχάρες, βεβαιωθείτε πως η περιοχή που κάθεται η κατσαρόλα είναι ευθυγραμμισμένη με τον καυστήρα.
  • Τα μοντέλα που είναι εξοπλισμένα με μπουζί ηλεκτρικής ανάφλεξης και συσκευές ασφαλείας χρειάζονται σχολατικό καθαρισμό του άκρου του μπουζί για να εξασφαλιστεί η σωστή λειπουργία. Ελέγχετε τα στοιχεία αυτά τακτικά, και εάν χρειάζεται καθαρίζετέ τα με ένα υγρό πανί. Εάν πέσει φαγητό επάνω θα έπρεπε να αφαιρεθεί με μία οδοντογλυφίδα ή μία βελόνα.

ΣΗΜΕΙΩΣΗ: για να αποφύγετε τη ζημιά στην ηλεκτρική συσκευή ανάφλεξης, μην τη χρησιμοποιείτε όταν οι καιστήες δε βρίσκονται στις υποδοχές τους.

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ C Ε

• Αυτή η μαγειρική εστία έχει σχεδιαστεί, κατασκευαστεί και έχει διατεθεί στην αγορά σε συμφωνία με:
• τις προδιαγραφές ασφαλείας της Οδηγία "Αέριο" 2009/142/ΕΚ (πρώην: 90/396/ΕΟΚ);
• τις προδιαγραφές ασφαλείας της οδηγίας 2006/95/EK για τη "Χαμηλή τάση" (η οποία αντικαθιστά την 73/23/ΕΟΚ όπως τρποποιήθηκε);
• τις απαιτήσεις προστασίας της οδηγίας της ΕΟΚ 2004/108/ΕΚ για την "ΗΜΣ".
• Αυτή η συσκευή πληροί τις απαιτήσεις οικολογικού σχεδιασμού του ευρωπαϊκού κανονισμού αριθ. 66/2014, σύμφωνα με το ευρωπαϊκό πρότυπο EN 30-2-1.

ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Απόρριψη των υλικών συσκευασίας

Το υλικό συσκευασίας είναι 100% ανακυκλώσιμο, όπως δείχνει το σύμβολο ανακύκλωσης (23). Για το λόγο αυτό, τα υλικά συσκευασίας δεν πρέπει να απορρίπτονται στο περιβάλλον, αλλά σύμφωνα με τους κανονισμούς που καθορίζονται από τις τοπικές αρχές.

Απόρριψη του προϊόντος:

• Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/ΕΚ σχετικά με τα απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΝΕ).
• Εξασφαλίζοντας τη σωστή απόρριψη αυτού του προϊόντος, θα βοηθήσετε στην αποτροπή των πιθανά βλαβερών συνειών για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα μπορούσαν να προκληθούν διαφορετικά από τον αατάλληλο χειρισμό αυτού του προϊόντος.
• Το σύμβολο □ πάνω στο προϊόν ή στα συνοδευτικά έγγραφα υποδεικνύει ότι το προϊόν αυτό δεν πρέπει ναι υποβάλλεται σε επεξεργασία όπως τα οικιακά απόβλητα, αλλά να παραδίδεται σε κατάλληλα σημεία συλλογής για την ανακύκλωση ηλεκτρικού και ηλεκτρονικού εξοπτισμού.

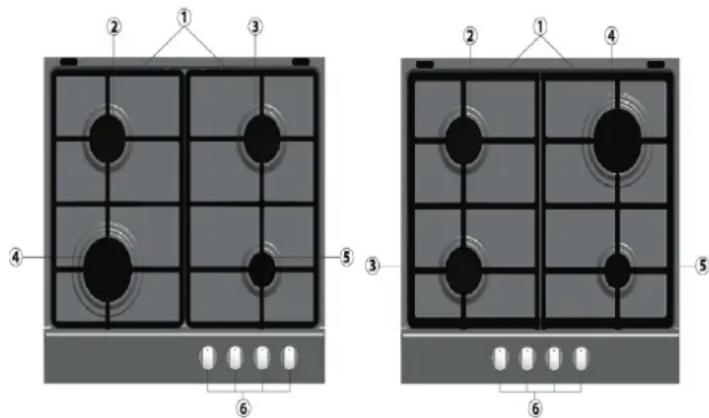

ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΣΥΣΚΕΥΗΣ

1. Αφαιρούμενεσ σχάρεσ στήριξησ σκευών
2. Ημι-ταχύσ καυστήρασ
3. Ημι-ταχύσ καιστήρασ
4. Ταχύσ καιστήρασ
5. Βοηθητικόσ καυστήρασ
6. Διακόπτεσ ελέγχου

Σύμβολα

Κύκλοσ με σκίαση
Μεγάλη φλόγα
Μικρή φλόγα

● Κλειστή στρόφιγγα
Μέγιστο άνοιγμα/παροχή
Ελάχιστο άνοιγμα ή μειωμένη παροχή

Τα σύμβολα 📄 📋 📁 🌐 υποδεικνύουν το πεδίο μαγειρέματος που ενεργοποιεί αυτόσ ο διακόπτησ. Σημείωση: η αισθητική τησ εστίασ μπορεί να είναι ελαφρώσα διαφορετική από το σχέδιο.

Η τοποθέτηση του καυστήρα και τα σύμβολα ελέγχου μπορεί να διαφέρουν...

ΠΡΑΚΤΙΚΕΣ ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗ ΧΡΗΣΗ ΤΩΝ ΚΑΥΣΤΗΡΩΝ

Αυτή η εστία έχει καυστήρες διαφορετικών διαμέτρων. Για καλύτερη λειτουργία του καυστήρα, παρακαλούμε να τηρείτε πάντα τους παρακάτω κανόνες:

• Χρησιμοποιήστε κατοσαρόλες και τηγάνια με βάσεις που έχουν ίδιο πλάτος με εκείνο των καυστήρων ή ελαφρώς μεγαλύτερο (ανατρέξτε στον πίνακα στα δεξιά).
• Χρησιμοποιείτε μόνο σκεύη με επίπεδη βάση.
• Χρησιμοποιήστε τη σωστή ποσότητα νερού για το μαγείρεμα των φαγητών και διατηρήστε κλειστή την κατσαρόλα.
• Βεβαιωθείτε πως οι κατσαρόλες στις σχάρες δεν εξέχουν πέρα από το άκρο της εστίας.

ΣΗΜΑΝΤΙΚΟ: η ακατάλληλη χρήση των σχαρών μπορεί να δημιουργήσει βλάβες στην εστία: μην τοποθετείτε τις σχάες ανάποδα και μην τις σέρνετε πάνω στην εστία.

Καυστήρας	Διάμετρος (∅)κατσαρόλας
Ταχύς	Από 24 έως 26 cm
Ημι-ταχύς	Από 16 έως 24 cm
Βοηθητικός	Από 8 έως 14 cm

Μη χρησιμοποιείτε:

• Σχάρες από χυτοσίδηρο, φυσικές πέτρες ψησίματος, κεραμικά σκεύη και κατσαρόλες.
• Αντικείμενα που προκαλούν διάχυση της θερμότητας όπως τα μεταλλικά πλέγματα, ή οποιαδήποτε άλλα είδη.
• Δύο καυστήρες ταυτόχρονα για ένα δοχείο (π.χ. ψάρι στην κατσαρόλα).

ΤΡΟΠΟΣ ΧΡΗΣΗΣ ΤΗΣ ΕΣΤΙΑΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην αφήσετε τη φλόγα του καυστήρα να επεκταθεί πέραν από το άκρο του μαγειρικού σκεύους.

ΣΗΜΑΝΤΙΚΟ: ΟΣΟ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ Η ΚΟΥΖΙΝΑ, ΕΝΔΕΧΕΤΑΙ ΝΑ ΖΕΣΤΑΘΕΙ ΟΛΟΚΛΗΡΗ Η ΠΕΡΙΟΧΗ ΤΗΣ ΚΟΥΖΙΝΑΣ.

• Για να ανάψετε τους καυστήρες, περιστρέψτε τον αντίστοιχο διακόπτη αριστερόστροφα στη ρύθμιση μέγιστης φλόγας.
• Πιέστε το διακόπτη πάνω στον πίνακα ελέγχου για να ανάψει ο καυστήρας.
- Αφού ανάψει ο καυστήρας, κρατήστε τον διακόπτη πατημένο για περίπου 5-10 δευτερόλεπτα για να λειτουργήσει σωστά η συσκευή. Αυτή η συσκευή ασφαλείας του καυστήρα διακόπτει την παροχή αερίου προς τον καυστήρα εάν η φλόγα σβήσει κατ λάθος (λόγω ενός ξαφνικού ρεύματος, μιας διακοπής στην παροχή αερίου, υπερχείλισης του υγρού που βράζει, κπ.).
- Δε θα πρέπει να πίσετε τον διακόπτη για πάνω από 15 δευτερόλεπτα. Εάν, όταν παρέλθει αυτός ο χρόνος, ο καυστήρας δεν παραμένει αναμμένος, περιμένετε τουλάχιστον ένα λεπτό πριν δοκιμάσετε να τον ανάψετε ξανά. Στην περίπτωση που οι φλόγες του ματιού σβήσουν από λάθος, κλείστε το διακόπτη του ματιού και μην επιχειρήσετε να το ανάψετε ξανά για τουλάχιστον ένα λεπτό.

ΣΗΜΕΙΩΣΗ: εάν οι δεδομένες τοπικές συνθήκες του παρεχόμενου αερίου δυσχεραίνουν την ανάφλεξη του καυστήρα, συνιστούμε να επαναλάβετε τη διαδικασία αφού πρώτα στρέψετε τον διακόπτη στη ρύθμιση μικρής φλόγας.

Ο καυστήρας μπορεί να σβήσει όταν απελευθερωθεί ο διακόπτης. Αυτό σημαίνει ότι η συσκευή ασφαλείας δεν έχει θερμανθεί επαρκώς. Σ' αυτήν την περίπτωση, επαναλάβετε τις ενέργειες που αναφέρονται παραπάνω.

ΔΙΑΣΤΑΣΕΙΣ ΚΑΙ ΑΠΟΣΤΑΣΕΙΣ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΤΗΡΟΥΝΤΑΙ (mm)

ΣΗΜΕΙΩΣΗ: εάν η απόσταση «Α» μεταξύ των ντουλαπιών του τοίχου είναι μεταξύ 600 mm και 730 mm, το ύψοσ «Β» θα πρέπει να είναι τουλάχιστον 530 mm. εάν η απόσταση «Α» μεταξύ των ντουλαπιών του τοίχου είναι μεταξύ μεγαλύτερη από το πλάτος τησ μονάδασ των εσιών, το ύψοσ «Β» θα πρέπει να είναι τουλάχιστον 400 χιλ. Σε περίπτωση εγκατάστασης ενόσ απορροφητήρα πάνω από την εστία, ανατρέστε στισ οδηγίεσ του απορροφητήρα γα τη σωστή απόσταση.

ΠΙΝΑΚΑΣ ΤΩΝ ΑΚΡΟΦΥΣΙΩΝ ΚΑΤΗΓΟΡΙΑ ΙΙ2Η3+

Τύπος χρησιμοποιού μενου αερίου	Τύπος καυστήρα	Ένδειξη ακροφυσίου	Ονομαστική θερμική ροήkW	Ονομαστική κατανάλωση	Μειωμένη θερμική ικανότηταkW	Πίεση αερίου
						ελαχ.	ονομ.	μέγ.
ΦΥΣΙΚΟ ΑΕΡΙΟ (Μεθάνιο) G20	ΤαχύςΗμι-ταχύςΒοηθητικός	115Y95Z72X	3,001,751,00	286 λίτρα/ώρα167 λίτρα/ώρα95 λίτρα/ώρα	0,600,350,30	17	20	25
ΥΓΡΑΕΡΙΟ (Βουτάνιο) G30	ΤαχύςΗμι-ταχύςΒοηθητικός	856350	3,001,751,00	218 γρ./ώρα127 γρ./ώρα73 γρ./ώρα	0,600,350,30	20	28-30	35
ΥΓΡΑΕΡΙΟ (Προπάνιο) G31	ΤαχύςΗμι-ταχύςΒοηθητικός	856350	3,001,751,00	214 γρ./ώρα125 γρ./ώρα71 γρ./ώρα	0,600,350,30	25	37	45

Τύπος χρησιμοποιούμεν ου αερίου	Διαμόρφωση μοντέλου 4 ΚΑΥΣΤΗΡΕΣ	Ονομαστική θερμική ροή (kW)	Συνολική ονομαστική κατανάλωση	Αέρας που απαιτείται ( m^3 ) για καύση 1 m^3 αερίου
G20 20 mbar	1 T - 2 HT - 1 ΒΟΗΘ	7,50	715 λίτρα/ώρα	9,52
G30 28-30 mbar	1 T - 2 HT - 1 ΒΟΗΘ	7,50	545 γρ./ώρα	30,94
G31 37 mbar	1 T - 2 HT - 1 ΒΟΗΘ	7,50	535 γρ./ώρα	23,80

ΗΛΕΚΤΡΙΚΗ ΠΑΡΟΧΗ: 220-240 V \~ 50-60 Hz 0.6W

ISTRUZIONI IMPORTANTI PER LA SICUREZZA
