Тип продукта	Отдельностоящая электрическая плита
Бренд	Whirlpool
Модель	AKR 350/IX
Тип энергии	Электрический
Объем духовки	73 л
Функции духовки	8 функций (конвекция, гриль, с вентилятором и т.д.)
Тип варочной панели	Индукционная (4 зоны)
Зоны варочной панели	4 (включая гибкую зону приготовления)
Электропитание	230 В, 50 Гц, 16 А
Номинальная мощность	10,4 кВт
Тип управления	Сенсорное управление и поворотные ручки
Дисплей	Цифровой таймер с часами
Очистка	Пиролитическая самоочистка
Функции безопасности	Блокировка от детей, автоматическое отключение, индикатор остаточного тепла
Размеры (Ш x Г x В)	595 x 595 x 850 мм
Вес	55 кг
Класс энергоэффективности	A+
Тип дверцы духовки	Стеклянная дверца с холодным касанием
Доступность запасных частей	Доступно через сервисные центры Whirlpool
Индекс ремонтопригодности	8.0/10

Часто задаваемые вопросы - AKR 350/IX WHIRLPOOL

Как установить таймер духовки?

Нажмите кнопку таймера, затем используйте кнопки +/- для установки нужного времени. Подтвердите повторным нажатием кнопки таймера. Духовка автоматически выключится по истечении времени.

Как использовать функцию пиролитической очистки?

Удалите все аксессуары и крупные загрязнения. Выберите функцию пиролитической очистки на духовке, установите температуру 500°C и запустите на 1,5–2 часа. После охлаждения вытрите золу влажной тканью. Важно: Обеспечьте достаточную вентиляцию.

Что означает код ошибки F01?

Код ошибки F01 указывает на неисправность термостата духовки. Попробуйте перезагрузить прибор, выключив его на 5 минут. Если ошибка не исчезнет, обратитесь в сервисный центр Whirlpool.

Как заменить лампочку в духовке?

Отключите прибор от электросети. Снимите стеклянную крышку, повернув ее против часовой стрелки. Замените на лампу мощностью 25 Вт, устойчивую к температуре 300°C (цоколь винтовой, обычно G9). Соберите обратно и включите питание.

Можно ли использовать алюминиевую фольгу в духовке?

Да, но не накрывайте дно духовки или нагревательные элементы, так как это может привести к накоплению тепла и повреждению. Используйте фольгу только на противнях и избегайте контакта со стенками духовки.

Как активировать блокировку от детей?

Нажмите и удерживайте кнопку блокировки (часто символ ключа) в течение 3 секунд, пока не загорится индикатор блокировки. Повторите для деактивации. Это предотвращает случайное использование варочной панели или духовки.

Как откалибровать температуру духовки?

Используйте термометр для духовки, чтобы проверить фактическую температуру. При наличии отклонения войдите в настройки, одновременно нажав кнопки таймера и гриля на 5 секунд, затем отрегулируйте смещение в °C с помощью кнопок +/-.

Совместима ли варочная панель со всей посудой?

Индукционная панель требует ферромагнитной посуды (например, чугун, эмалированная сталь, некоторые виды нержавеющей стали). Проверьте магнитом: если прилипает, подходит. Примечание: Медные и алюминиевые кастрюли не подходят.

Как чистить индукционную варочную панель?

Дождитесь охлаждения. Используйте скребок для пригоревших остатков, затем нанесите мягкое моющее средство влажной тканью. Избегайте абразивных губок. Для блеска используйте специальное средство для ухода за индукционными панелями.

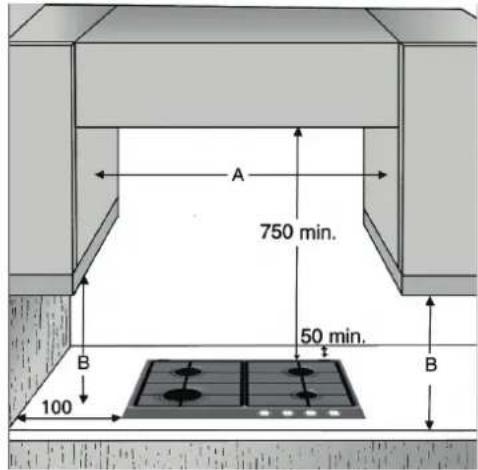

Каковы требования к установочным зазорам?

Обеспечьте не менее 750 мм от варочной панели до навесных шкафов и 50 мм от стен. Прибор должен быть установлен квалифицированным электриком. Обратитесь к руководству за точными размерами.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AKR 350/IX WHIRLPOOL

МАНЫЗДЫ КАУПСІЗДІК НУСКАУЛАРЫ

БУЛ НУСКАУЛЫКТАРДЫ САКТАНЫЗ

OPHATY

ЭЛЕКТР СЫМДАРЫН ЖАЛГАУ

ECKEPTY

ECKEPTY

ТЫFЫНДАРДЫН МИНИМАЛДЫ ГАЗ ПАРАМЕТРИН РЕТТЕУ

АКАУЛЫКТАРДЫ ШЕШУ НУСКАУЛЫFЫ

КОНФОРКА БЕТИН ТАЗАЛАУ

ECKEPTY

КОНФОРКА БОЛІКТЕРІН ТАЗАЛАУ

КОРШАГАН ОРТАНЫ КОРФАУ

Каптама материалын тастау

КОНФОРКАЛАРДЫ ПАЙДАЛАНУГА АРНАЛГАН ТЭЖИРИБЕЛИК КЕНЕС

МАНЫЗДЫ: ПЛИТАНЫ ПАЙДАЛАНГАН КЕЗДЕ ПЛИТА ТОЛЫГЫМЕН КЫЗУЫ МУМКІН.

ЭЛЕКТР КУАТЫ: 220-240 В \~ 50-60 Гц 0,6 Вт

INSTRUÇÕES IMPORTANTES PARA A SEGURANÇA

ВАЖНЫЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Эти инструкции будут также доступны на вебсайте: www.whirlpool.eu

ОЧЕНЬ ВАЖНО СОБЛЮДАТЬ УСЛОВИЯ ВАШЕЙ ЛИЧНОЙ БЕЗОПАСНОСТИ И БЕЗОПАСНОСТИ ДРУГИХ ЛЮДЕЙ

В данном Руководстве и на самом приборе содержатся важные указания в отношении правил техники безопасности. Необходимо ознакомиться с ними и постоянно соблюдать их в дальнейшем.

Символ опасности, указывающий на наличие возможного риска для пользователя прибора и других людей.

Все сообщения, относящиеся к вопросам соблюдения безопасности, сопровождаются этим символом, а также следующими словами:

! ОПАСНО

Указание на ситуацию, представляющую опасность; если эта опасность не будет устранена, то она приведет к тяжелым травмам.

! ОСТОРОЖНО

Указание на ситуацию, представляющую опасность; если эта опасность не будет устранена, то она может стать причиной тяжелых травм.

Все сообщения, относящиеся к вопросам соблюдения техники безопасности, включают в себя следующую информацию: в чем заключается потенциальная опасность, как снизить риск травмы, что может случиться в случае несоблюдения указаний производителя.

- Перед выполнением любой операции по установке прибора его необходимо отключать от сети.

- Установка и техническое обслуживание должны выполняться техническим специалистом в соответствии с инструкциями производителя и действующими местными нормами безопасности. Пользователям запрещается самостоятельно ремонтировать или заменять любую из деталей прибора, за исключением случаев, конкретно оговоренных в Руководстве.

! ОСТОРОЖНО

При несоблюдении указаний, приведенных в настоящем Руководстве, может произойти взрыв или пожар с нанесением ущерба имуществу или травм людям.

- Запрещается хранить или использовать бензин и другие горючие жидкости, а также горючие пары вблизи от прибора.

Что делать при появлении запаха газа

• Н е пытайтесь включать какие-либо приборы.
• Не дотрагивайтесь ни до каки х электрических выключателей.
• Н е пользуйтесь телефоном в данном здании.
• Немедленно позвоните в службу газоснабжения с телефона, находящегося в соседнем доме. Выполните указания, полученные от специастов службы газоснабжения.
• П ри невозможности дозвониться в службу га зоснабжения, позвоните в пожарную службу.
• Установка прибора и его техобслуживание должны выполняться квалифицированным специалист ом по монтажу, персоналом технической с лужбы или персоналом службы газоснабжения.
• Прибор может использоваться только в хорошо вентилируемых помещениях.

Подключения к электрической сети и к сети газоснабжения должны выполняться с соблюдением местных норм.

• При установке варочной панели необходимо предусмотреть многополюсный автоматический размыкатель с расстоянием между разомкнутыми контактами не менее 3 мм, необходимым для обеспечения полного отключения от сети.
  • Заземление данного прибора является обязательным.
• Сетевой шнур должен иметь достаточную длину для того, чтобы подключить прибор к электрической сети после его встраивания в кухонную мебель
• Используйте только гибкий шланг или жесткий металлический для подключения газа (тип H05V2V2-F 90°C или H05RR-F).
• При необходимости замены сетевого шнура его следует заменять только сетевым шнуром с характеристиками, идентичными характеристикам оригинального шнура, поставленного изготовителем. Эта операция должна выполняться квалифицированным техническим специалистом.
• Изготовитель не несет никакой ответственности за травмы людей или животных или материальный ущерб, явившиеся результатом несоблюдения этих требований.
• Использование разветвителей-переходников и удлинителей не допускается.
• Не тяните за сетевой шнур, чтобы отключить прибор от сети.
• После завершения установки электрические компоненты должны быть недоступны для пользователя.
• Не прикасайтесь к прибору мокрыми руками или другими частями тела. Не пользуйтесь прибором, будучи разутыми.

• Данная варочная панель (класс 3) предназначена исключительно для приготовления пищи в домашних условиях. Не используйте данный прибор в качестве обогревателя помещения. В противном случае может произойти отравление угарным газом и перегрев варочной панели. Изготовитель снимает с себя всякую ответственность за последствия ненадлежащего использования прибора или неправильные рабочие настройки на пульте управления.

• Доступные части прибора могут сильно нагреваться во время работы. Не допускайте к прибору детей раннего (0-3 лет) и дошкольного (3-8 лет) возраста без постоянного наблюдения взрослых. Дети, начиная с 8-летнего возраста, лица с ограниченными физическими, сенсорными или умственными способностями, а также лица, не имеющие достаточных знаний и навыков, могут пользоваться прибором только под присмотром или после того, как получат указания по безопасному использованию прибора и осознают имеющиеся опасности. Не позволяйте детям играть с прибором. Дети не должны осуществлять чистку и уход за прибором без надзора со стороны взрослых.

• При использовании газовых приборов в помещении происходит повышение температуры и влажности. Поэтому необходимо следить за тем, чтобы помещение хорошо проветривалось, или же установить вытяжку с вытяжным воздуховодом.
• Домашних животных не следует подпускать к прибору.
• В случае продолжительного использования может понадобиться дополнительная вентиляция (откройте окно или включите вытяжку на повышенную мощность).
• Закончив пользование варочной панелью, убедитесь, что ручки находятся в положении "Выкл", и закройте вентиль подачи газа от сети или вентиль на баллоне.
• Нагретые до высокой температуры жиры и масла могут легко воспламениться. Рекомендуется внимательно следить за приготовлением блюд с большим количеством жира, масла или спирта (например, рома, коньяка, вина).
  • Храните упаковочные материалы машины вне досягаемости детей.
• Прежде чем чистить варочную панель, следует дождаться, чтобы она полностью остыла.
• Приготовление на варочной панели блюд с большим количеством жира или масла без надлежащего контроля опасно и может привести к пожару. НИКОГДА не пытайтесь гасить огонь водой; выключите прибор и накройте огонь, например, крышкой или противопожарным одеялом.
• Во избежание пожара не оставляйте предметы

СОХРАНИТЕ ДАННЫЕ ИНСТРУКЦИИ ДЛЯ КОНСУЛЬТАЦИЙ В БУДУЩЕМ

УСТАНОВКА

После распаковки варочной панели проверьте, не была ли она повреждена во время транспортировки. В случае каких-либо проблем обращайтесь к дилеру или в ближайший сервисный центр.

Данные инструкции имеют силу только для тех стран, чьи символы указаны на паспортной табличке (находящейся под варочной панелью).

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ДЛЯ ПЕРСОНАЛА, ВЫПОЛНЯЮЩЕГО УСТАНОВКУ

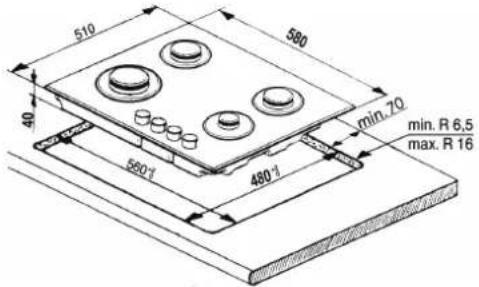

• Это изделие может встраиваться в столешницу толщиной от 20 до 50 мм.
• Если под варочной панелью нет духовки, установите разделительную перегородку, размер которой должен примерно соответствовать размеру проема в столешнице. Разделительная перегородка должна полностью закрывать вырезанный проем, чтобы исключить любой контакт с нижней частью варочной панели. Эта перегородка должна находиться ниже верхней поверхности столешницы на расстоянии не более 150 мм, но в любом случае на расстоянии не менее 20 мм от нижней части варочной панели. Если под варочной панелью предполагается установить духовку, то эта духовка должна быть произведена компанией Whirlpool и оборудована системой охлаждения. Изготовитель снимает с себя всякую ответственность за возможный ущерб, если под варочной панелью будет установлена духовка другой марки.
• Прежде чем начать установку, убедитесь в соблюдении следующих условий:

- параметры местной системы подачи газа (тип и давление газа) соответствуют настройкам варочной панели (см. табличку технических данных и табл. "Инжекторы");

- наружные поверхности мебели или приборов, находящихся в непосредственной близости от варочной панели, должны быть термостойкими в соответствии с требованиями местных норм;

- Данный прибор не подключен к устройству отвода дыма. Такое устройство должно быть установлено в соответствии с действующимитребованиями к установке оборудования. Необходимо при этом обратить особое внимание на соблюдение соответствующих требований к вентиляции помещения.

- продукты сгорания выводятся за пределы помещения посредством соответствующих вытяжек или настенных/оконных электровентиляторов.

ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ПОДАЧИ ГАЗА

! ОСТОРОЖНО

Эта операция должна выполняться квалифицированным техническим специалистом.

• Система подачи газа должна удовлетворять местным нормам.
• В разделе "Национальные нормы" указаны нормы, используемые в некоторых странах. Если информация по вашей стране отсутствует, обратитесь за разъяснениями к лицу, выполняющему установку.
• Подсоединение варочной панели к трубе системы газоснабжения или к баллону с газом должно выполняться с использованием жесткой медной или стальной трубы с фитингами, соответствующими местным нормам, или же с использованием шланга со сплошной поверхностью из нержавеющей стали, соответствующего местным нормам. Установите прокладку (В) в месте соединения колена. Максимальная длина шланга состава

- ТОЛЬКО ДЛЯ БЕЛЬГИИ. Необходимо заменить коленчатый патрубок (А) на приборе патрубком, прилагаемым в комплекте поставки (если предусмотрен). ВАЖНО! В случае использования шланга из нержавеющей стали он должен монтироваться так, чтобы не касаться никаких подвижных частей кухонной мебели. Шланг должен прокладываться в месте, в котором отсутствуют какие-либо препятствия, и быть доступным для осмотра по всей своей длине.

После подключения к системе подачи газа проверьте отсутствие утечек газа, пользуясь мыльным раствором.

После этого выполните розжиг горелок и для проверки стабильности пламени переведите ручки из максимального положения в минимальное

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

ОСТОРОЖНО

! ОСТОРОЖНО

Эта операция должна выполняться квалифицированным техническим специалистом.

- Подключение к электрической сети должно выполняться с соблюдением местных норм.

- Заземление прибора обязательно по закону.

- Запрещается пользоваться удлинителями.

ВАЖНО! Данные по напряжению и потребляемой мощности указаны на паспортной табличке.

МОНТАЖ

Очистите поверхность варочной панели по всему периметру и проложите вдоль него входящую в комплект поставки прокладку, как показано на рисунке.

Установите варочную панель в выемку в столешнице, вырезанную по размерам, указанным в Руководстве.

ПРИМЕЧАНИЕ. Длина сетевого шнура должна быть достаточной для того, чтобы панель можно было снять через верх.

Для крепления варочной панели используйте скобы (А), входящие в комплект поставки. Вставьте скобы в соответствующие отверстия (они обозначены стрелкой) и закрепите их винтами в соответствии с толщиной столешницы (см. рисунки ниже).

НАСТРОЙКА НА РАЗЛИЧНЫЙ ТИП ГАЗА

! ОСТОРОЖНО

Эта операция должна выполняться квалифицированным техническим специалистом

Если предполагается эксплуатировать прибор на газе, тип которого отличается от типа газа, указанного на паспортной табличке и ярлыке, приклеенном к верхней части варочной панели, то необходимо заменить инжекторы.

Снимите этикетку с данными и храните ее вместе с Руководством по эксплуатации.

Используйте регуляторы давления, пригодные для значений давления газа, указанных в Руководстве.

- Замену газовых инжекторов должен выполнять сотрудник сервисного центра или квалифицированный специалист.

- Инжекторы, не входящие в комплект поставки, необходимо заказать в сервисном центре.

- Отрегулируйте положение кранов, соответствующее минимальной подаче газа.

- ПРИМЕЧАНИЕ. При использовании сжиженного нефтяного газа (G30/G31), винт, регулирующий минимальную подачу газа, должны быть затянут до упора.

ВАЖНО! Если поворот ручек горелок требует усилий, обратитесь в сервисный центр для замены неисправного крана горелки.

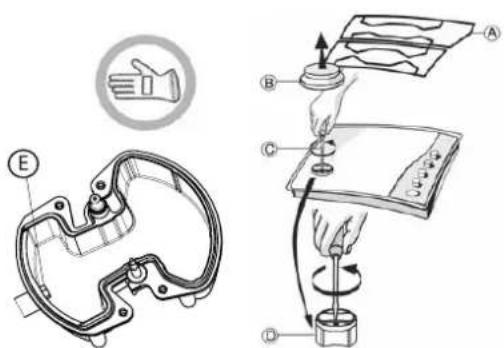

ЗАМЕНА ИНЖЕКТОРОВ (см. таблицу "Инжекторы" в Руководстве)

ЗАМЕНА ИНЖЕКТОРОВ (см. таблицу "Инжекторы" в Руководстве)

• Снимите решетки (A).
- Выньте горелки (В).
- Пользуясь торцевым гаечным ключом нужного размера, открытите инжектор (С), который подлежит замене.
- Замените ее инжектором, пригодным для нового типа газа.
- Установите новый инжектор в (D).
- Если на варочной панели есть горелка с тройным рядом пламени, используйте для замены инжектора (E) гаечный ключ с открытым зевом.

Прежде чем устанавливать варочную панель, не забудьте прикрепить прилагаемую к инжекторам табличку с

данными, касающимися нового типа газа, таким образом, чтобы она закрыла собой табличку, относящуюся к предыдущему типу газа.

РЕГУЛИРОВКА ПОЛОЖЕНИЯ КРАНОВ, СООТВЕТСТВУЮЩЕГО МИНИМАЛЬНОЙ ПОДАЧЕ ГАЗА

Для того чтобы правильно отрегулировать минимальное пламя, снимите ручку и выполните следующие действия:

- затяните (-) для уменьшения высоты пламени;

- ослабьте (+) для увеличения высоты пламени.

Такая регулировка должна выполняться, когда кран находится в положении, соответствующем минимальной подаче газа (слабое пламя)

- Регулировка подачи первичного воздуха на горелки не требуется.

- После этого выполните розжиг горелок и для проверки стабильности пламени переведите ручки из максимального положения ⚙ в минимальное ⚙. Закончив регулировку, поставьте новую пломбу, пользуясь сургучом или аналогичным материалом.

ССЫЛКА НА МЕСТНЫЕ НОРМЫ

GB

Наличие вентиляции

Помещение, где установлен прибор, должно иметь вентиляцию, соответствующую стандарту B.S. 5440 - Часть 2 Все помещения должны иметь постоянную вентиляцию, помимо окна, которое можно открыть. При наличии в помещении других устройств, сжигающих требования к вентиляции определяются в соответствии со стандартом BS 5440-Часть 2. Если прибор устанавливается в подвальном или цокольном помещении, рекомендуется вентиляционный воздухопровод 65 см, независимо от размеров помещения. Нормативные требования при

Нормативные требования при работе с газовыми приборами

В соответствии с нормативными требованиями, все газовые приборы должны устанавливаться обученным персоналом, ознакомленным с правилами техники безопасности. Неправильная установка прибора грозит возможными санкциями. В ваших собственных интересах и в целях безопасности вы должны руководствоваться правилами безопасности. Установка прибора должна производиться в соответствии с нормативами по безопасной работе с газовыми устройствами (их установке и использованию), строительными нормативами Департамента экологии и строительства (Шотландия) и строительными стандартами (консолидированными) Министерства развития Шотландии. В Великобритании безопасная установка должна проводиться персоналом, имеющим допуск CORGI.

IT

Подключение к системе подачи газа

Перед подключением прибора убедитесь, что система газоснабжения соответствует стандартам UNI-CIG 7129 и UNI CIG 7131.

Подключение к системе подачи газа

Подключение к трубе системы газоснабжения или к баллону с газом должно выполняться с использованием жесткой медной или стальной трубы с фитингами, соответствующими UNI-CIG 7129, или же с использованием шланга со сплошной поверхностью из нержавеющей стали, соответствующего UNI EN 148001. Длина металлических шлангов не должна превышать 2 м. Используемые контрольные клапаны должны соответствовать стандарту 16129 UNI EN для газовых баллонов и стандарту UNI EN 88-1 для трубопроводного метана.

ES

Газовые установки для бытовых кухонных плит должны соответствовать ПОЛОЖЕНИЮ О ГАЗОВЫХ УСТАНОВКАХ В ЖИЛЫХ ЗДАНИЯХ, опубликованному в Официальной государственной газете] № 77, от 30 марта, 1974.

GR KZ PT RU UA

Проследите за тем, чтобы прибор был установлен и подключен к электрической сети/сети газоснабжения квалифицированным техническим специалистом в соответствии с инструкциями изготовителя и действующими местными правилами техники безопасности.

ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ

Перед тем как обращаться в сервисный центр, подготовьте следующие данные:

SERVICE

0000 000 00000

- описание неполадки или проблемы; - точное название модели (указано на этикетке, наклеенной на Руководство или гарантийную книжку);

- сервисный номер (число, указанное после слова Service на находящейся с нижней стороны варочной панели паспортной табличке, а также на этикетке, наклеенной на Руководство или гарантийную книжку);

- ваш полный адрес и номер телефона.

Если необходим ремонт прибора, обращайтесь в авторизованный сервисный центр в соответствии с указаниями в гарантии.

ЗАПЧАСТИ МОЖНО ПРИОБРЕСТИ В ТЕЧЕНИЕ 10 ЛЕТ.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Если варочная панель работает неудовлетворительным образом, то прежде чем обращаться в сервисный центр, попытайтесь определить причину неисправности самостоятельно, пользуясь информацией, приведенной в разделе "Поиск и устранение неисправностей".

1. Горелка не загорается или ее пламя нестабильно

Проверьте:

• не перекрыта ли подача газа или электропитания и открыт ли вентиль подачи газа;
• не закончился ли газ в баллоне для сжиженного газа;
• не забиты ли отверстия горелки;
• не загрязнен ли наконечник свечи электророзжига;
• правильно ли установлены все элементы горелки;
• нет ли сквозняков рядом с варочной панелью.

2. Горелка загорается, но сразу гаснет

Проверьте:

• удерживалась ли при выполнении розжига ручка в нажатом состоянии достаточно долго для того, чтобы нагрелось предохранительное устройство;
- не забиты ли отверстия горелки, находящиеся рядом с термопарой;
- не загрязнен ли наконечник предохранительного устройства;
• правильно ли отрегулирована минимальная подача газа (см. соответствующий раздел).

3. Кухонная посуда находится в неустойчивом положении

Проверьте:

• имеет ли посуда совершенно ровное и плоское дно
• установлена ли посуда по центру горелки;

- не перепутаны ли местами решетки и правильно ли они установлены;

Если после описанных выше проверок неисправность сохраняется, обратитесь в ближайший сервисный центр.

ЧИСТКА ПОВЕРХНОСТИ ВАРОЧНОЙ ПАНЕЛИ

! ОСТОРОЖНО

Перед проведением любых операций по техническому обслуживанию прибора отключайте его от электрической сети.

• Все эмалированные и стеклянные части следует промывать теплой водой с добавлением нейтрального моющего средства.
• После продолжительного контакта с водой, в которой содержится известь, или с едкими моющими средствами на поверхностях из нержавеющей стали могут остаться пятна. Все попадающие на варочную панель брызги (воды, соусов, кофе и т.д.) следует удалять до того, как они высохнут.
• Мойте панель теплой водой с добавлением нейтрального моющего средства, затем протирайте ее мягкой тряпкой или замшей. Пригоревшие загрязнения удаляйте специальными средствами для чистки поверхностей из нержавеющей стали.

ПРИМЕЧАНИЕ. Чистите поверхности из нержавеющей стали только мягкой тряпкой или губкой.

- Не пользуйтесь абразивными и коррозионными средствами, чистящими средствами на основе хлора и металлическими мочалками для чистки сковород.

- Не пользуйтесь пароочистителями.

- Не пользуйтесь горючими веществами.

- Не оставляйте на варочной панели следы кислых или щелочных веществ, таких как уксус, горчица, соль, сахар, лимонный сок и т.п.

ЧИСТКА КОМПОНЕНТОВ ВАРОЧНОЙ ПАНЕЛИ

• Решетки, крышки горелок и сами горелки перед чисткой можно снять.
• Вымойте их вручную теплой водой с неабразивным моющим средством. При этом тщательно удалите все остатки пищи и убедитесь в том, что ни одно отверстие горелок не осталось засоренным.
• Промойте под проточной водой и тщательно высушите.
• Правильно вставьте горелки и крышки горелок в соответствующие гнезда.
• При установке решеток на место проследите за тем, чтобы они были правильно выставлены относительно горелок.
• Для обеспечения нормальной работы варочных панелей, снабженных свечами электророзжига и предохранительными устройствами, требуется особая тщательность при очистке концов свечей. Следует часто проверять состояние этих деталей и, если нужно, чистить их влажной тканью. Пригоревшие остатки пищи следует удалять с помощью зубочистки или иглы.

ПРИМЕЧАНИЕ. Во избежание повреждения устройства электророзжига не пользуйтесь им, когда горелки вынуты из своих гнезд.

СОВЕТЫ ПО ЗАЩИТЕ ОКРУЖАЮЩЕЙ СРЕДЫ С Е

• Данная варочная панель разработана, изготовлена и реализуется в соответствии со следующими нормами:
• требования по безопасности Директивы по газовой аппаратуре 2009/142/EC (ранее EEC 90/396);
• требованиями по технике безопасности Директивы по низковольтному оборудованию 2006/95/CE (заменяющей собой Директиву 73/23/EEC с последующими изменениями);
• требованиями по защите Директивы ЕЭС по электромагнитной совместимости (EMC) 2004/108/EC.
• Этот прибор отвечает требованиям экологически дизайна европейского регулирования п. 66/2014, в соответствии с европейским стандартом EN 30-2-1

СОВЕТЫ ПО ЗАЩИТЕ ОКРУЖАЮЩЕЙ СРЕДЫ

Утилизация упаковочных материалов

Упаковочный материал допускает 100% вторичную переработку, о чем свидетельствует соответствующий символ (☐). Не следует выбрасывать различные части упаковки вместе с бытовым мусором. Они должны быть переработаны в соответствии с действующими местными нормами.

Утилизация изделия

• Данное изделие снабжено маркировкой в соответствии с Европейской директивой 2012/19/EC по утилизации электрического и электронного оборудования (WEEE).
• Обеспечивая правильную утилизацию данного изделия, вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека.
• Символ ⚫ имеющийся на изделии или в сопроводительной документации, указывает на то, что данное изделие не может быть удалено в отходы как бытовой мусор, а должно быть доставлено в соответствующий пункт сбора и переработки электрического и электронного оборудования.

ОПИСАНИЕ ПРИБОРА

1. Съемные решетки для кухонной посуды
2. Горелка ускоренного действия
3. Горелка ускоренного действия
4. Сильная горепка
5. Вспомогательная горелка
6. Баскару туткалары

Символы

Затемненный кружок

Кран закрыт

Сильное пламя

Кран максимально открып/ максимальная подача газа

Слабое пламя

Кран минимально открыт' сниженная подача газа

Символы 📄 📋 📁 📊 📞 📂 📃 📁 📝 📂 📁 📃 📁 📁 📁 📁 📁 📁 📁 📁 📁 📁 📁 📁 📁 📁 📁 📁 📁 📁 📁 📁 📁 📁 📁 📁 📁 📁 📁 📁 📁 📁 📁 📁 📁 📁

Примечание: Дизайн конкретной варочной панели может немного отличаться от показанного на рисунке.

Размещение горелск и обозначения могут отличаться.

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ПОЛЬЗОВАНИЮ ГОРЕЛКАМИ

Данная варочная панель имеет горелки различного диаметра.

Для того чтобы результаты пользования горелками оказались более эффективными, придерживайтесь следующих правил:

• пользуйтесь кастрюлями и сковородами, диаметр дна которых равен или немного превосходит диаметр горелки (см. таблицу справа);
• пользуйтесь только кастрюлями и сковородами с плоским дном;
• готовьте пищу в соответствующем количестве воды, не снимая при этом крышку.
• Следите, чтобы кастрюля не выступала за края варочной панели.

ВАЖНО! Неправильное использование решеток может привести к повреждению варочной панели: не устанавливайте решетки обратной стороной вверх и не сдвигайте их по варочной панели.

Не используйте:

• чугунные жаровни, плиты из сланцевого камня, керамические кастрюли и сковороды;
• рассказатели типа металлических решеток или иные;
• нельзя одновременно ставить на две горелки одну емкость (например, кастрюлю для варки рыбы).

Горелка	Диам. кастрюли
Сильная горелка	от 24 до 26 см
Средняя от 16 до 24 см
Вспомогательная	от 8 до 14 см

ИСПОЛЬЗОВАНИЕ ВАРОЧНОЙ ПАНЕЛИ

! ОСТОРОЖНО

Не допускайте того, чтобы пламя горелки выходило за края дна посуды.

ВАЖНО! ПРИ ПОЛЬЗОВАНИИ ВАРОЧНОЙ ПАНЕЛЬЮ ВСЯ ЗОНА, ЗАНИМАЕМАЯ ЕЮ, СИЛЬНО НАГРЕВАЕТСЯ.

• Чтобы зажечь газ на одной из горелок, поворотом против часовой стрелки переведите соответствующую ручку управления в положение, соответствующее максимальному пламени.
• Чтобы зажечь газ на горелке, вдавите ручку в панель управления.
• После того как горелка загорится, не отпускайте ручку еще 5-10 секунд для обеспечения правильного срабатывания предохранительного устройства. Если пламя горелки внезапно гаснет (из-за сквозняка, прекращения подачи газа, пролившейся жидкости и т.д.), это предохранительное устройство немедленно прекращает подачу газа на горелку.
• Нельзя держать ручку нажатой дольше 15 секунд. Если по истечении этого времени горелка не загорится, подождите не менее одной минуты, прежде чем делать новую попытку зажечь ее.

Если произошло случайное погасание пламени горелок, то необходимо выключить горелку (повернуть ручку в соответствующее положение) и подождать не менее одной минуты прежде, чем выполнять розжиг горелки снова.

ПРИМЕЧАНИЕ: Если какие-либо особенности подачи газа в данном месте создают трудности при зажигании горелки, рекомендуется повторить операцию и установить при этом ручку в положение, соответствующее слабому пламени.

После отпускания нажатой ручки горелка может погаснуть. Это означает, что предохранительное устройство не успело достаточно нагреться. В этом случае еще раз повторите вышеописанные действия.

НЕОБХОДИМЫЕ РАЗМЕРЫ И РАССТОЯНИЯ (мм)

ПРИМЕЧАНИЕ: Если расстояние А между настенными шкафчиками составляет от 600 мм до 730 мм, то высота В должна быть не менее 530 мм.

Если расстояние А между корпусами настенной мебели больше ширины варочной панели, то высота В должна быть не менее 400 мм.

В случае установки вытяжки над варочной панелью необходимо соблюдать размеры, указанные в руководстве для вытяжки.

ТАБЛИЦА ИНЖЕКТОРОВ КАТЕГОРИЯ II2H3+

Тип используемого газа	Тип горелки Маркировка инжекторов	Номинальная тепловая мощность кВт кВт мин. номи	Номинальный расход	Пониженная тепловая мощность	Давление газа, мбар
						н.	макс.
ПРИРОДНЫЙ ГАЗ (метан) G20	Экспресс Средняя Вспомогательная	115Y 95Z 72X	3.00 1.75 1.00	286 л/час 167 л/ч 95 л/ч	0.60 0.35 0.30	17	20
СЖИЖЕННЫЙ НЕФТЯНОЙ ГАЗ (бутан) G30	Экспресс Средняя Вспомогательная	85 63 50	3.00 1.75 1.00	218 г/час 127 г/ч 73 г/ч	0.60 0.35 0.30	20	28-30
СЖИЖЕННЫЙ НЕФТЯНОЙ ГАЗ (пропан) G31	Экспресс Средняя Вспомогательная	85 63 50	3.00 1.75 1.00	214 г/ч 125 г/ч 71 г/ч	0.60 0.35 0.30	25	37

Тип используемого газа	Конфигурация модели 4 ГОРЕЛКИ	Номинальная тепловая мощность, кВт	Общий номинальный расход	Воздух ( м3 ), необходимый для сгорания 1 м3 газа
G20 20 мбар	1 Э - 2 СР - 1 ВСП	7.50	715 л/ч	9.52
G30 28-30 мбар	1 Э - 2 СР - 1 ВСП	7.50	545 г/ч	30.94
G31 37 мбар	1 Э - 2 СР - 1 ВСП	7.50	535 г/ч	23.80

ЭЛЕКТРОПИТАНИЕ: 220-240 В \~ 50-60 Гц 0.6Вт

ЯК КОРИСТУВАТИСЯ ВАРИЛЬНОЮ ПАНЕЛЛЮ

УВАГА

ВИМРИ ТА ВІДСТАНІ, ЯКИХ НЕОБХІДНО ДОТРИМУВАТИСЯ (мм)

ТАБЛИЦЯ ФОРСУНОК КАТЕГОРИЯ II2H3+

ДЖЕРЕЛО ЕЛЕКТРОЕНЕРГІЇ: 220--240 В \~ 50 -60 Гц, 0,6 Вт

Для України:
