AKR 350/IX - плита WHIRLPOOL - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Еркін тұрған электр плитасы
Бренд	Whirlpool
Модель	AKR 350/IX
Энергия түрі	Электр
Пештің сыйымдылығы	73 л
Пеш функциялары	8 функция (конвекция, гриль, желдеткіш көмегімен және т.б.)
Плита түрі	Индукция (4 аймақ)
Плита аймақтары	4 (икемді пісіру аймағын қоса алғанда)
Қуат көзі	230 В, 50 Гц, 16 А
Номиналды қуат	10,4 кВт
Бақылау түрі	Сенсорлы басқару және айналмалы тұтқалар
Дисплей	Сағатпен цифрлық таймер
Тазалау	Пиролитикалық өзін-өзі тазалау
Қауіпсіздік мүмкіндіктері	Бала құлпы, автоматты өшіру, қалдық жылу индикаторы
Өлшемдері (Е x T x Б)	595 x 595 x 850 мм
Салмақ	55 кг
Энергия тиімділігі класы	A+
Пеш есігінің түрі	Салқын-тиетін шыны есік
Қосалқы бөлшектердің қолжетімділігі	Whirlpool қызмет көрсету орталықтары арқылы қолжетімді
Жөндеу мүмкіндігі индексі	8.0/10

Жиі қойылатын сұрақтар - AKR 350/IX WHIRLPOOL

Пеш таймерін қалай орнатуға болады?

Таймер батырмасын басыңыз, содан кейін қалаған уақытты орнату үшін +/- батырмаларын пайдаланыңыз. Таймер батырмасын қайта басу арқылы растаңыз. Уақыт аяқталғанда пеш автоматты түрде өшеді.

Пиролитикалық тазалау функциясын қалай пайдалануға болады?

Барлық керек-жарақтарды және үлкен төгілгендерді алып тастаңыз. Пеште пиролитикалық тазалау функциясын таңдаңыз, температураны 500°C етіп орнатыңыз және 1,5-2 сағат жүргізіңіз. Салқындағаннан кейін күлді дымқыл шүберекпен сүртіңіз. Маңызды: Жеткілікті желдетуді қамтамасыз етіңіз.

F01 қате коды нені білдіреді?

F01 қате коды пеш термостатының ақаулығын көрсетеді. Құрылғыны 5 минутқа өшіріп, қайта іске қосып көріңіз. Егер жалғаса берсе, Whirlpool қызметіне хабарласыңыз.

Пеш шамды қалай ауыстыруға болады?

Құрылғыны электр қуатынан ажыратыңыз. Шыны қақпақты сағат тіліне қарсы бұрап алыңыз. 25 Вт, 300°C төзімді шаммен ауыстырыңыз (бұрандалы негіз, әдетте G9). Қайта құрастырып, қуатты қосыңыз.

Пеште алюминий фольгасын қолдануға бола ма?

Иә, бірақ пештің түбін немесе жылыту элементтерін жабуға болмайды, себебі бұл жылудың жиналуына және зақымдануға әкелуі мүмкін. Фольганы тек пісіру табақтарында қолданыңыз және пеш қабырғаларына тиюден аулақ болыңыз.

Бала құлпын қалай қосуға болады?

Құлыптау батырмасын (көбінесе кілт белгісі) индикатор жанғанша 3 секунд басып тұрыңыз. Өшіру үшін қайталаңыз. Бұл плитаны немесе пешті кездейсоқ пайдалануды болдырмайды.

Пеш температурасын қалай калибрлеуге болады?

Нақты температураны тексеру үшін пеш термометрін пайдаланыңыз. Егер ауытқу болса, таймер және гриль батырмаларын бірге 5 секунд басу арқылы параметрлерге кіріңіз, содан кейін +/- батырмалары арқылы ауытқуды °C-де реттеңіз.

Плита барлық ыдыспен үйлесімді ме?

Индукция ферромагниттік ыдысты қажет етеді (мысалы, шойын, эмальданған болат, кейбір тот баспайтын болат). Магнитпен тексеріңіз: егер жабысса, жұмыс істейді. Ескерту: Мыс және алюминий табалар жарамсыз.

Индукциялық плитаны қалай тазалауға болады?

Салқындағанша күтіңіз. Күйген қалдықтар үшін қырғышты пайдаланыңыз, содан кейін дымқыл шүберекпен жұмсақ тазартқышты жағыңыз. Абразивті губкалардан аулақ болыңыз. Жылтыр әрлеу үшін арнайы индукциялық плита тазартқышын қолданыңыз.

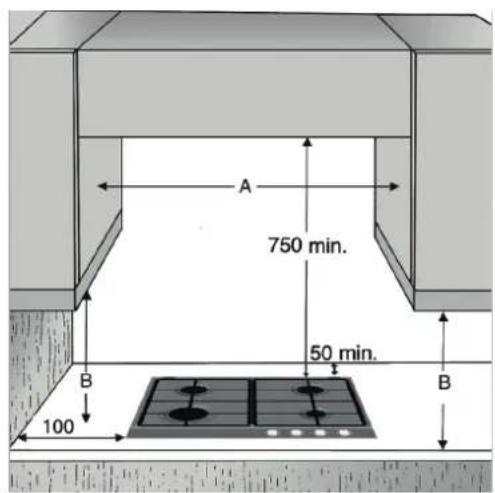

Орнату кезіндегі бос орын талаптары қандай?

Плитадан жоғарыдағы шкафтарға дейін кемінде 750 мм және қабырғалардан 50 мм бос орын болуын қамтамасыз етіңіз. Құрылғыны білікті электрик орнатуы керек. Нақты өлшемдер үшін нұсқаулықты қараңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ AKR 350/IX WHIRLPOOL

Бул нускаулык және кұрылғының өзі оқылып, барлық кезде сақталуы тиіс маңызды қауіпсіздік хабарламаларын қамтиды..

Бул пайдаланушыларды өздеріне және басқаларға төнетін мүмкін қауінтер туралы ескертетін қауіпсіздікке қатысты қауіпсіздік ескерту белгісі.

Барлык қауіпсіздік хабарламалары қауіпсіздік ескерту белгісін және келесі терминдерді қамтиды:

! KAYIN

Болдырылмаган жағдайда ауыр жаракатты тудыратын қауіпті жағдайды білдіреді.

ECKEPTY

Болдырылмаган жагдайда ауыр жаракатты тудыратын қауіпті жағдайды білдіреді.

Барлық қауіпсіздік хабарламалары мүмкін қауіпті, жарақат алу мүмкіндігін азайту жолын түсіндіреді және нұсқау орындалмаған жағдайдың салдарын хабарлайды.

- Кез келген орнату жұмыстарын орындаудан бұрын құрылғы куат кезінен ажыратылуы тиіс..

- Орнату және техникалық күтім өндірушінің нұсқаулары мен жөргілікті қауіпсіздік ережелеріне сәйкес білікті техник маман тарапынан жузеге асырылуы тиіс. Пайдаланушы нұсқаулығында ерекше белгіленген болмаса, құрылғының ешбір бөлшегін жәндемеңіз не ауыстырманыз.

ECKEPTY

Бул нускаулыктағы ақпарат дәл орындалмаған жағдайда мүліктің зақымдалуы мен жақақатты тудыратын өрт немесе жарылыс орын алуы мүмкін.

- Бул курылғының қасында жанармай немесе басқа жанғыш булар мен сүйықтықтарды сақтамаңыз немесе пайдаланбаныз.

Газдың иісі сезілген жағдайда орындалатын әрекеттер:

• Кез келген курылғыны жақпаңыз
• Ешбір электр қосқышын ұстамаңыз
• Фимараттағы ешбір телефонды пайдаланбаңыз
• Көршілеріңіздің телефоны арқылы газ қызметімен дереу хабарласыңыз. Газ қызметінің нұсқауларын орынданыз.
• Егер газ қызметімен хабарласа алмаңыз өрт сөндіру бөлімінен хабарласыңыз.
• Орнату және қызмет көрсету білікті орнатушы,қызметтік агенттік немесе газ қамтушысы тарапынан орындалуы тиіс.
• Курылғыларды тек жеткілікті желдетілетін бөлмелерде ғана пайдаланыңыз.

Электрлік және газ қосылымдары жергілікті заңнамаға сәйкес болуы тиіс.

• Тартпа орнатылған кезде толық ажыратуды қамтамасыз ететін кемінде 3 мм контакт бөлінісі бар бірнеше полюсті тізбек үзгішін қамтамасыз етіңіз.
• Ережелер бойынша кұрылғының жерге түйықталуы талап етіледі.
• Куат көзінің сымы құралды негізгі куат көзіне байланыстыру үшін жеткілікті түрде ұзын болуы қажет
• Газ байланысына тек иілгіш немесе қатты металл шлангіні пайдаланыңыз (түрі: H05V2V2-F 90°C немесе H05RR-F).
• Кажет болған жағдайда электр куаты кабелін өндірушімен қамтамасыз етілетін түпнұскалы сипаттарға ие куат кабелімен ауыстыру қажет. Бүл операция білікті электр маманымен орындалуы қажет.
• Өндіруші осы талаптарды ұстанбаудан болатын түлғалар немесе жануарлар жаракаттарына не мүлік закымына жауапты болмайды.
• Узарткыштарды не біrneше көзді розеткаларды пайдаланбаныз.
  • Куат көзінен ажырату үшін куат кабелінен тартпаңыз.
• Электр күрамдастары орнатудан кейін пайдаланушы қатынаса алатындай болуы қажет.
• Күралды дененің су бөлігімен түртпеніз және аяқ киімсіз басқармаңыз.
• Бул тартпа (класс 3) тағам пісіруге арналған жеке тұрыстық қолданыска арналған. Бул құрылғыны бөлмені жылытатын қыздырғыш ретінде пайдаланбаңыз. Булай істеу көміртегі моноқсидімен улануға және тартпаның қызуына себеп болады. Өндіруші дұрыс пайдаланбауға немесе басқару құралдарын дұрыс орнатпауға қатысты барлық жауапкершіліктерден бас тартады.
• Күрал және оның қолжетімді бөліктері пайдалану барысында қызады. Өте жас (0-3 жас) және одан үлкен жастағы балалар (3-8 жас), 8 және одан үлкен жастағы қозғалу, сезу немесе ойлану мүмкіндіктері жеткіліксіз немесе тәжірибесі мен білімі жеткіліксіз тулғалар құралды тек бақылаушы көзінше арнайы қауіпсіз пайдалану нұсқаулары берілгеннен кейін пайдалана алады. Балалар құрылғымен ойнамау қажет. Балаларға тазалау және техникалық қызмет көрсету жұмыстарын бақылаусыз орындауға рүқсат берменçіз.
• Газ құрылғысын пайдалану бөлмеде қызу мен ылғалдылық бөледі. Бөлменің жақсы желдетілетінін тексеріңіз немесе шығыс түтігі бар экстрактор ілмегін орнатыңыз.

• Отандык жануарлар кұрылғыдан алыс сақталуы керек.

• Узак пайдаланған жағдайда қосымша желдету қажет (терезені ашумен немесе ілмекті шығару жылдамдығын арттырумен).

• Колданыстан кейін түтқалар өшірулі күйде екендігін тексеріп, негізгі газ көзі арнасын немесе газ цилиндрі клапанын жабыңыз.
• Шамадан тыс қызған сұйық май және тоң май оңай түтанады. Тоң майы, сұйық майы немесе алкоголі (мысалы, ром, коняк, шарап) көп тамактады пісірген кезде әрқашан сақ болыңыз.
• Каптама материалдарын балалардың қолы жетпейтін жерде сақтаңыз.
• Тазалау немесе техникалық қызмет алдында тартпаның сууын күтіңіз.
• Тоң немесе сүйық маймен тамақ пісірген кезде пешті қараусыз қалдыру қауіпті болуы және өртке себеп болуы мүмкін. Отты ЕШҚАШАН сумен өшіруге әрекеттенбеніз, құрылғыны өшіріп, отты қақпақ немесе өрт сөндіру жапқышы сияқты нәрсемен бүркеңіз.
• Өрт қаупі бар: заттарды пісіру беттеріне қойып сақтамаңыз.
  • Кұрылғыны сыртта пайдаланбаңыз.

Пешті каптамасынан шығарудан кейін оның тасымалдау барысында закымдаламағанына кез жеткізініз. Ақаулықтар туындаған жағдайда дилеріңзбен немесе ең жақын орналасқан кепілдік бойынша қызмет көрсету бөлімімен хабарласыңыз.

Бул нускаулыктар тек техникалық деректер тактасында (плитаның астында) белгісі көрсетілген мемлекеттер үшін жарамды.

ОРНАТУШЫГА АРНАЛГАН ТЕХНИКАЛЬИК АҚПАРАТ

• Бул өнім қалындығы 20-50 мм болатын жұмыс бетіне енгізіле алады.
• Плитаның астында пеш болмаса, кем дегенде жұмыс бетінің саңылауына тек болатын бөлгіш панельді енгізіңіз. Плитаның төменгі жағымен байланысты болдырмау үшін ажыратқышты толығымен жабатын бүл панель жұмыс бетінің жоғарғы бетінен төмен 150 мм максималды қашықтықта, бірақ ешбір жағдайда плитаның төменгі бетінен 20 мм кем болмайтындай орнатылуы тиіс. Пешті плитаның астына орнату қажет болғанда, оның Whirlpool компаниясының тарапынан жасалғанына және суыту жүйесімен жабдықталғанына көз жеткізіңіз. Басқа тауар белгісіnderі пеш плитаның астына орнатылған жағдайда өндіруші барлық жауапкершіліктен босатылады.
• Орнатудан бұрын келесілерді тексеріңіз:

- жергілікті газбен қамту жағдайлары (табифаты және қысымы) плитаның параметрлерімен үйлесімді (техникалық паспорт және инжектор кестесін қараңыз);

- плитаның қасында орналасқан фурнитураның немесе құрылғылардың сыртқы беттері жөргілікті ережелерге сәйкес жылуға тезімді;

- бул кұрылғы буды шығаратын кұрылғыға қосылмаған. Ол ағымдағы орнату ережелеріне сәйкес орнатылуы тиіс. Ерекше назар желдетуге қатысты сәйкес талаптарына аударылуы тиіс.

- жарылғыш өнімдер сыртқа арнайы қакпактар немесе қабырға және/немесе терезеге орнатылатын электр желдеткіштерін арқылы шығарылады.

ГАЗДЫ КОСУ

ECKEPTY

Бул операция білікті техник маманы тарапынан орындалуы тиіс.

• Газбен камту жүйесі жергілікті зацнамаға сәйкес болуы тіис.
- Кейбір мемлекеттер ушін арнайы жергілікті ережелерді "Жергілікті ережелерге сілтеме" белімінен көруге болады. Егер мемлекетіңізге қатысты ешбір акпарат берілмесе, орнатушыңыздан толық акпаратты алыңыз.
- Плитаны газ кубырының жүйесіне жалғау жөргілікті ережелерге сәйкес болатын фитингілері бар қатты мыс немесе болат кубырын немесе жөргілікті ережелерге сәйкес келетін үздіксіз беттік тат баспайтын шлангіні пайдаланып орындалуы тиіс. Тығыздатқышты (В) інінді қосылымға енгізіңіз. Шлангінің максималды ұзынды
• ТЕК БЕЛЬГИЯ УШІН: Курылғыдағы иінді косылымды (А) ұсынылғанымен алмастыру қажет (бар болса).

МАНЫЗДЫ: тат баспайтын болат шлангі пайдаланылса, оны фурнитураның кез келген жылжитын белігіне тимейтіндей орнату қажет. Ол кедергілер жоқ аймақ арқылы және оның барлық ұзындығы бойы тексеру мүмкін болатындай бағытталуы тиіс.

Газ көзіне жалғағаннан кейін көпіршікті судың көмегімен кемулерді тексеріңіз.

Конфоркаларды жағыңыз және оттың тұрақтылығын тексеру үшін түтқаларды максималды күйінен Оминималды күйіне орнатыңыз.

Бул операция білікті техник маманы тарапынан орындалуы тиіс.

• Электрлік қосылымдары жергілікті заңнамаға сәйкес болуы тиіс.
• Бул курылғыны жерге түйықтау заңнамаға сәйкес міндетті болып табылады.
• Узарткыш сымды пайдаланбаныз.

МАНЫЗДЫ: кернеу және қуатты тұтынуға қатысты деректер техникалық паспортта көрсетілген.

КУРАСТЫРУ

Бетті тазалап болғаннан кейін ұсынылған тығыздатқышты плитаға сурette көрсетілгендей жағыңыз.

Плитаны нускаулыкта көрсетілген өлшемдерге сәйкес жасалған жұмыс бетіндегі саңылауға орнатыңыз.

ЕСКЕРТПЕ: куатпен камту сымы оның жоғары тартылуын мүмкін ететіндей ұзын болуы тиіс.

Плитаны бекіту үшін, онымен берге берілген кронштейнді (А) пайдаланыңыз. Кронштейндерді тілшелермен көрсетілген сәйкес ойықтарға орнатыңыз және жұмыс бетінің қалңдығына сәйкес берілген бурандаларды пайдаланып бекемденіз (келесі суреттерді қараңыз).

Бул операция білікті техник маманы тарапынан орындалуы тиіс.

Курылғы плитаның техникалық паспортта және ақпарат жапсырмасында көрсетілгеннен басқа газ түрімен жұмыс істеуі қажет болса, инжекторларды ауыстырыңыз.

Акпарат жапсырмасын алып, оны нускаулық кітапшасымен бірге сақтап қойыңыз.

Нускаулыкта көрсетілген газ крысымымен үйлесімді крысым реттегіштерін пайдаланыңыз.

- Газ шумектері кепілдік бойынша қызмет көрсету бөлімі немесе білікті техник маманы тарапынан ауыстырылуы тиіс.

- Курылғымен бірге ұсынылмайтын шумектерге кепілдік бойынша қызмет көрсету бөлімінен тапсырыс беру қажет.

- Тығындардың минималды параметрін реттеңіз.

ЕСКЕРТПЕ: суйык газ пайдаланылған жағдайда (G30/G31), минималды газ параметрінің бурандасы мүмкіндігінше тығыз бекемделуі тиіс.

МАНЫЗДЫ: конфорка туткаларын буруда күрделілік туындаса, ол зақымдалған болса, конфорка тығынын ауыстыру үшін кепілдік бойынша қызмет көрсету бөліміне хабараласыңыз.

ИНЖЕКТОРЛАРДЫ АУЫСТЫРУ (нускаулықтағы инжектор кестесін караңыз)

- Конфоркаларды (В) шығарыңыз.

- Тиісті өлшемdegі буйірлік гайка кілтін пайдаланып инжекторды (С) бурап алыңыз және ауыстырылатын

инжекторды бурап алыңыз.

• Газдың жаңа түріне сәйкес келетін инжектормен ауыстырыңыз.

- Инжекторды (D) ішінде қайта жинаңыз.

- Бірнеше шеттік конфоркаңыз болса, инжекторды (Е) ауыстыру ушін бүйірлік гайка кілтін пайдаланыңыз.

Плитаны орнатудан бұрын инжекторлармен бірге ұсынылған газды калибрлеу тақтасын газды калибрлеуге қатысты бар акпаратты қамтитындай қосуды ұмытпаңыз

Минималды параметр тиісінше орнатылғанына көз жеткізу үшін түтқаны алыңыз және келесі әрекеттерді орынданаңыз:

- от биіктігін азайту үшін бұранданы бекемдеңіз (-);

- от биіктігін арттыру үшін бұранданы босатыңыз (+).

Реттеуді минималды газ параметрінің күйімен орындау кажет (кіші от) (fiamma piccola).

- Конфоркалардың негізгі оты реттеуді кажет етпейді.

• Бул сатыда конфоркаларды жағыңыз және оттың тұрақтылығын тексеру үшін түтқаларды максималды күйінен ◊ минималды күйіне ◊ орнатыңыз.

Реттеуді орындағаннан кейін тығыздатқыш балауыз немесе оған ұқсас материалды пайдаланып тығыздатыңыз

Курылғы орнатылған бөлмеде ағымдағы В.С. 5440 -Бөлім 2 стандарттарына сәйкес ауа көзі болуы қажет. Ашылмалы терезеге қоса, барлық бөлмелерде тұрақты желдету болуы қажет. Егер бір бөлмеде басқа отын жағу құрылғылары болса, В.С. 5440 -Бөлім 2 ауа желдету талаптарын анықтау үшін ақылдасу керек. Егер құрылғы ұсына немесе негізіне орнатылса, бөлме көлемінен тәуелсіз 65 см ауа желдеткішін қамтамасыз ету ұсынылады.

Газ қауіпсіздігі реттеулері

Заң бойынша барлық газ құрылғылары ағымдағы газ қауіпсіздігі реттеулеріне сәйкес білікті түлғалармен орнатылуы керектігін талап етеді. Құрылғыларды дұрыс орнатпау закым келтіруі мүмкін. Заң бойынша қауіпсіздікке талаптарына сақтай отырып орнатуға жауаптымыз. Плита Қоршаған орта белімімен шығарылған Газ қауіпсіздігі (орнату және пайдалану) реттеулеріне, ғимарат реттеулеріне және Шотландия Дамыту белімімен шығарылған Гимарат стандарты (Шотландия) ( шоғырландыру) ретеулеріне сәйкес орнатылуы керек. ￥Б аймағында CORGI тіркелген орнату құралдары қауіпсіздік стандарттарына сәйкес жұмыс істейді.

IT

Газ көзіне қосу

Кұрылғыны қосу алдында газ кезі жүйесі UNI-CIG 7129 және UNI CIG 7131 стандарттарына сәйкес екендігін тексеріңіз.

Газ байланысы

Herizrì raz желícîne немесе газ цилиндріне байланыс UNI-CIG 7129 стандарттарына сәйкес қатты мыс немесе болат құбырмен не UNI EN 148001 стандарттарына сәйкес үздіксіз бетті тот баспайтын болат шлангімен жасалуы қажет. Шлангінің максимальды үзандығы: 2 м. Пайдаланылатын қысымды басқару клапандары UNI EN 16129 газ цилиндрлері стандартына және UNI EN 88-1 құбырдағы метан газы стандартына сәйкес болуы қажет.

ES

Түрмыстық пісіру құралдарына арналған газ орнатымдары ТУРМЫСТЫҚ FИМАРАТТАРДАĞЫ ГАЗ ОРНАТУЛАРЫ БОЙЫНША РЕТТЕУЛЕРГЕ,

В.О.Е. [Ресми мемлекеттік газет] нөм. 77, 30-наурыз, 1974 шығарылған, сәйкес болуы қажет.

GR

KZ PT BU UA

Өндірушінің нүсқаулықтарын орындай отырып, ағымдағы жергілікті қауіпсіздік ережелеріне сәйкес болатындай орнату және газ қосылымдары білікті маман тарапынан орындалғанына көз жеткізіңіз.

Кепілдік бойынша қызмет көрсету орталығына хабарласудан бұрын келесі ақпаратты ұсына алатыныңызға көз жеткізіңіз:

- ақаулық немесе мәселе түрі;

- накты үлгісі (нұсқаулық/кепілдікке бекітілген жапсырмада жазылған);

- Техникалық паспортта және плитаның астындағы немесе нусқаулық/кепілдікке бекітілген жапсырмадағы SERVICE сезінен кейінгі нөмір;

- толык мекенжайыңыз және телефон нөмірі.

Кез келген жәндеу жұмыстарын орындау қажет болса, өкілетті Кепілдік бойынша қызмет көрсету орталығына хабарласыңыз.

Плита тиісінше жұмыс істемесе, Кепілдік бойынша қызмет көрсету орталығына қоңырау шалудан бұрын ақаулықты анықтау үшін Ақаулықтарды шешу нұсқаулығын қараңыз.

Келесілерді тексеріңіз:

• Газ немесе электр куаты өшірілмеген және газбен қамту тығыны ашық.

- Конфорка саңылаулары бітеліп қалмаған.

- Айыр ластанбаған.

- Барлық конфорка бөліктері тиісінше орнатылған.

• Плитаның қасында жел жок

Келесілерді тексеріңіз:

- Конфорканы жандыру кезінде тутка қорғау құралы белсендірілетіндей тым ұзақ басылды.

- Конфорка санылаулары термоэлементтің қасында бітелмеген.

- Kayıncıздік құралының шеті ластанбаған.

- Минималды газ параметрі дұрыс (сәйкес бөлімді қараңыз).

3. Контейнерлер тұрақсыз

Келесілерді тексеріңіз:

- Контейнердің теменгі жағы тиісінше тегіс.

- Контейнер конфорканың ортасына орталыктандырылған.

- Торлар дурыс емес ауыстырылмаған немесе орнатылмаған.

Жоғарыдағы тексерулерден кейін ақаулық әлі де орын алса, жақын арадағы Кепілдік бойынша қызмет көрсету орталығына хабарласыңыз.

Кызмет көрсетуден бұрын қуатты өшіріңіз.

• Барлық эмаль жағылған және әйнек бөліктер жылы су және нейтралды тазалағыш затпен тазалануы тиіс.
• Тат баспайтын болат беттер тым узакға жанасып қалса, әкті су немесе қатты тазалағыш заттармен кірленуі мүмкін. Кез келген тағам қалдықтары (су, түздық, кофе, т.б.) қурғатылуына дейін тазалануы тиіс.
• Жылы су және нейтрал тазалағыш затпен тазалаңыз және кейін жұмсақ матамен немесе құдерімен құргатыңыз. Қатып қалған кірді тат баспайтын болат беттерге арналған тазалағыштармен тазалаңыз.
  ЕСКЕРТПЕ: тат баспайтын болатты тек жүмсақ мата немесе сулгімен тазалаңыз.
• Катты немесе күйдіргіш өнімдерді, хлор негізіндегі тазалағыштарды немесе металл ыскыштарды пайдаланбаңыз.
• Бу тазалағыштар кұралдарды пайдаланбаныз.
• Жанғыш өнімдерді пайдаланбаңыз.
• Сірке суы, қыша, түз немесе лимон шырыны сияқты қышқылды немесе сілтілі заттарды плитада қалдырманыз.

• Торталар, конфорка какпактары және конфоркалар тазалану үшін алынуы мүмкін.
• Оларды кез келген тағам қалдықтарын алып, конфорка саңылауларының бітелмегенін тексере отырып қолыңызбен жылы суды және ыскыш емес тазалағышты пайдаланып тазартыңыз.
  • Шаю және күргату
• Конфоркалар мен конфорка какпақтарын тиісінше сәйкес орындарына қайта орнатыңыз.
• Торларды ауыстыру кезінде табақтар орнатылатын аймақ конфоркамен сәйкестендірілгеніне көз жеткізіңіз.
• Электрлік оталдыру қосқыштары және қауіпсіздік құрылғысымен жабдықталған үлгілер тиісінше жұмыс істеуі үшін,түтқаларының шеттері толығымен тазалануы тиіс. Бүл элементтерді жиі тексеріңіз және қажет болса, дымқыл матамен тазалаңыз. Кез келген қатып қалған тағамдар тіс тазартқыш немесе иненің көмегімен тазалануы тиіс.

ЕСКЕРТПЕ: электрлік оталдыру құрылғысының зақымдалуын болдырмау үшін оны конфоркалар орындарына орнатылмаған жағдайда пайдаланбаңыз.

- Бул плита төменdegілерге сәйкес жасақталған, кұрастырылған және нарыққа шығарылған:

• "Газ" жөніндегі 2009/142/ЕС директивасының қауіпсіздік талаптары (бурынғы: ЕЕС 90/396);
• "Төмен кернеу" жөніндегі 2006/95/ЕС директивасының қауіпсіздік талаптары (73/23/ЕЕС және кейінгі түзетулерді ауыстырады);
• ЕЭК-ның "Электромагниттік үйлесімділік" туралы 2004/108/ЕС директивасының қорғаныс талаптары;

• Бул құрылғы Еуропа реттеу N экологиялық жобалау талаптарына сәйкес келеді. Еуропалық стандарт EN 30-2-1 үшін сәйкес 66/2014,

Қаптама материалы қайта өнделуге 100% жарамды және қайта өндеу белгісімен ( ), танбаланған. Қаптаманың түрлі бөліктері жергілікті билеу органының ережелеріне толық жауапкершілікте және сейкес болатындай тасталуы тиіс.

Өнімді қоқыска тастау

- Бул курылғы Электрлік және электрондық жабдықты қоқыска тастау (WEEE) бойынша 2012/19/ЕС Еуропалық директивасына сай белгіленген.

• Бул енімді тиісті жолмен қоқысқа тастау арқылы, сіз қоршаған орта мен адам денсаулығына ыктимал теріс әсерлердің алдың алуга көмектесесіз, бул әсерлер осы өнімнің дұрыс емес қоқысқа тасталғанынан пайда болуы мүмкін.
• Өнімdegі немесе онымен бірге берілген күжаттамадағы — белгісі бул құрылғы түрмыстық қоқыс болып есептелмеуі керек және электрлік және электрондық жабдықты қайта өндеуге арналған сәйкес жинау орталығына өткізілуі тиіс екендігін көрсетеді.

ЭНИМ СИПАТТАМАСЫ

1. Алынбалы табақтар орнатылатын торлар
2. Жылдам жанатын конфорка
3. Ішінара жындам жанатын конфорка
4. Ішінара жылдам жанатын конфорка
5. Косалкы конфорка
6. Баскару туткалары

Белгілер

Боялган дөнгелек

Улкен от

Kiwi OT

- Тыгын жабык

Минималды саньлау немесе азайтылған камту

беліпері бул тутканың қай дайындау аймағын бепсендіретінін керсетеді. Ескертте: плитаңыдың керінісі суреттегіден сал вагеше болуы мүмкін.

Бул плитаның диаметрлері әр түрлі конфоркалары бар.

Конфорканың дұрыс жұмыс істеуі үшін келесі ережелерге назар аударыңыз:

• Конфорканың енімен бірдей немесе одан сәл үлкен кастрөлдер мен табаларды пайдаланыңыз (оң жақтағы кестені қараңыз).
• Астыңғы жағы тегіс кастрөлдер мен табалардығана пайдаланыңыз.
• Тағамдарды пісіру үшін судың тиісті көлемін пайдаланыңыз және кастрөлді жабық күйде ұстаңыз.
• Тордағы кастрөлдер плитаның шетінен шықпауына көз жеткізіңіз.

МАНЫЗДЫ: торларды тиісінше пайдаланбау плитаның зақымдалуына әкелуі мүмкін: торларды төңкеріп қоймаңыз немесе плитаның бойымен сырғытпаңыз.

Келесілерді пайдаланбаныз:

• Куймалы металл табалар, тас, саз табалары және кастрөлдер.
• Металл торы сиякты немесе кез келген баска түрdegі қыздыру диффузорлары.
• Бір ыдыс үшін екі конфорка (мыс., балық пісіруге арналған ыдыс).

Конфорка	Кастрел ∅
Жылдам	24-26 см аралығы
Ішінара жылдам	16-24 см аралығы
Қосалқы	8-14 см аралығы

ПЛИТАНЫ ПАЙДАЛАНУ ЭДІСІ

ECKEPTY

Конфорка отының кастрөл шетіне шығуына жол бермеңіз.

• Конфоркалардың бірін жағу үшін, сәйкес түтқаны сағат тіліне қарсы максималды от параметріне дейін бурыңыз.
• Конфорканы жағу үшін, тутқаны басқару панелінің қарсы жағына басыңыз.
• Конфорка жанған сон құрылғының дұрыс жұмыс істеуіне мүмкіндік беру үшін, түтқаны шамамен 5-10 секундқа басып тұрыңыз.
• Бул конфорканың қауіпсіздік құрылғысы от кездейсок өшіп қалса (кеңет жел соғу, газ жеткізудің үзілуі, сұйықтықтың қайнап тасып кетуі нәтижесінде), газдың конфоркага берілуін тоқтатады.
  • Тутка 15 секундтан көп басылып тұруы қажет. Осы уакыт өткен соң конфорка жанбаса, қайта жағып көруден бұрын кемінде бір минут күтіңіз.
• Конфоркалардың оты байқаусызда ешіріліп қалса, конфорканы басқару тутқасын өшіріп, оны кемінде бір минут бойы қайта жандыруға әрекеттенбеніз. ЕСКЕРТПЕ: жеткізілетін газдың өрекше жергілікті жағдайлары конфорканың жануына қиындық тудырса, тутқаны кішкене от параметріне бурып, әрекетті қайталаған жөн.

Тутканы босаткан кезде конфорка шығуы мүмкін. Бул - қауіпсіздік құрылғысы жеткілікті қызбағанын білдіреді. Мундай жағдайда жоғарыда сипатталған әрекеттерді қайталаныз.

ЕСКЕРТПЕ: Егер қабырға кабиналары арасындағы "А" қашықтығы 600-730 мм арасында болса, "В" биіктігі кемінде 530 мм болуы қажет.
Егер қабырға кабиналары арасындағы "А" қашықтығы тартпа енінен үлкен болса, "В" биіктігі кемінде 400 мм болуы қажет.
Ілмекті тартпа үстіне орнату жагдайында дұрыс қашықтық үшін ілмек нұсқауларын қараңыз.

ИНЖЕКТОРЛАР КЕСТЕСІ
CAHAT II2H3+

Пайдаланылған газ түрі	Жанарғы түрі	Инжектор маркасы	Номинал термиялық шығын жылдамдығыкВт	Номинал шығын	Азайтылған жылу қуатыкВт	Газ қысымы мбар
						мин.	ном.	макс.
ТАБИФИ ГАЗ (метан) G20	Жылдам жууЖартылайжылдамҚосымша	115Y95Z72X	3,001,751,00	286 л/сағ167 л/сағ95 л/сағ	0,600,350,30	17	20	25
СЎЙЫҚ МЎНАЙ ГАЗЫ (бутан)G30	Жылдам жууЖартылайжылдамҚосымша	856350	3,001,751,00	218 г/сағ127 г/сағ73 г/сағ	0,600,350,30	20	28-30	35
СЎЙЫҚ МЎНАЙ ГАЗЫ (пропан)G31	Жылдам жууЖартылайжылдамҚосымша	856350	3,001,751,00	214 г/сағ125 г/сағ71 г/сағ	0,600,350,30	25	37	45

Пайдаланылған газ түрі	Улгі конфигурациясы 4 ЖАНАРғЫ	Номинал термиялық шығын жылдамдығы (кВт)	Жалпы номинал шығын	1 м3 газ жанарғысына талап етілетін ауа (м3)
G20 20 мбар	1 R - 2 SR - 1 AUX	7,50	715 л/сағ	9,52
G30 28-30 мбар	1 R - 2 SR - 1 AUX	7,50	545 г/сағ	30,94
G31 37 мбар	1 R - 2 SR - 1 AUX	7,50	535 г/сағ	23,80
