Tipo de Produto	Fogão Elétrico Autônomo
Marca	Whirlpool
Modelo	AKR 350/IX
Tipo de Energia	Elétrico
Capacidade do Forno	73 L
Funções do Forno	8 funções (convecção, grelha, assistido por ventoinha, etc.)
Tipo de Placa	Indução (4 zonas)
Zonas da Placa	4 (incluindo área de cozimento flexível)
Alimentação Elétrica	230 V, 50 Hz, 16 A
Potência Nominal	10.4 kW
Tipo de Controlo	Controlos táteis e botões rotativos
Ecrã	Temporizador digital com relógio
Limpeza	Autolimpeza pirolítica
Características de Segurança	Bloqueio infantil, desligamento automático, indicador de calor residual
Dimensões (L x P x A)	595 x 595 x 850 mm
Peso	55 kg
Classe de Eficiência Energética	A+
Tipo de Porta do Forno	Porta de vidro de toque frio
Disponibilidade de Peças Sobresselentes	Disponível através dos centros de serviço Whirlpool
Índice de Reparabilidade	8.0/10

Perguntas frequentes - AKR 350/IX WHIRLPOOL

Como configurar o temporizador do forno?

Prima o botão do temporizador e, em seguida, utilize os botões +/- para definir o tempo desejado. Confirme novamente com o botão do temporizador. O forno desligar-se-á automaticamente quando o tempo terminar.

Como usar a função de limpeza pirolítica?

Remova todos os acessórios e derrames grandes. Selecione a função de Limpeza Pirolítica no forno, defina a temperatura para 500°C e execute durante 1,5 a 2 horas. Após o arrefecimento, limpe as cinzas com um pano húmido. Importante: Assegure uma ventilação adequada.

O que significa o código de erro F01?

O código de erro F01 indica uma avaria no termóstato do forno. Tente reiniciar o aparelho desligando-o durante 5 minutos. Se persistir, contacte o serviço Whirlpool.

Como substituir a lâmpada do forno?

Desligue o aparelho da corrente. Remova a tampa de vidro rodando-a no sentido anti-horário. Substitua por uma lâmpada de 25W, resistente a 300°C (base de rosca, normalmente G9). Remonte e restaure a alimentação.

Posso usar papel de alumínio no forno?

Sim, mas não cubra o fundo do forno ou os elementos de aquecimento, pois pode causar acumulação de calor e danos. Use papel apenas em tabuleiros de cozedura e evite o contacto com as paredes do forno.

Como ativar o bloqueio infantil?

Prima e mantenha premido o botão de bloqueio (geralmente um símbolo de chave) durante 3 segundos até o indicador de bloqueio acender. Repita para desativar. Isto impede a utilização não intencional da placa ou do forno.

Como calibrar a temperatura do forno?

Utilize um termómetro de forno para verificar a temperatura real. Se houver desvio, aceda às definições premindo os botões do temporizador e da grelha em conjunto durante 5 segundos e, em seguida, ajuste o desvio em °C utilizando os botões +/-.

A placa é compatível com todos os utensílios de cozinha?

A indução requer utensílios ferromagnéticos (ex.: ferro fundido, aço esmaltado, alguns aços inoxidáveis). Teste com um íman: se colar, funciona. Nota: Panelas de cobre e alumínio não são adequadas.

Como limpar a placa de indução?

Aguarde até arrefecer. Use um raspador para resíduos queimados, depois aplique um detergente suave com um pano húmido. Evite esponjas abrasivas. Para um acabamento brilhante, use um limpador específico para placas de indução.

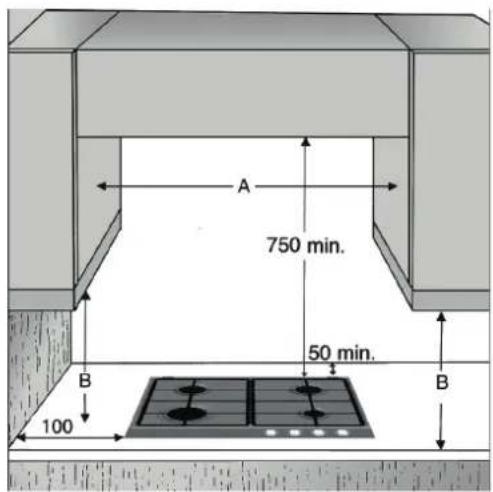

Quais são os requisitos de distância de instalação?

Garanta pelo menos 750 mm da placa aos armários superiores e 50 mm de distância das paredes. O aparelho deve ser instalado por um eletricista qualificado. Consulte o manual para dimensões exatas.

MANUAL DE UTILIZADOR AKR 350/IX WHIRLPOOL

Estas instruções também deverão estar disponíveis no site: www.whirlpool.eu.

A SUA SEGURANÇA E A DOS OUTROS É MUITO IMPORTANTE

Este manual e o próprio aparelho possuem mensagens importantes relativas à segurança, que deve ler e respeitar sempre.

Este é o símbolo de perigo, relativo à segurança, que alerta para potenciais riscos para o operador ou para terceiros.

Todas as mensagens relativas à segurança seguem o símbolo de alerta de segurança e um dos termos:

PERIGO

AVISO

Indica uma situação perigosa que, se não for evitada, provoca lesões graves.

Indica uma situação perigosa que, se não for evitada, pode provocar lesões graves.

Todas as mensagens relativas à segurança informam sobre o potencial perigo, como reduzir a hipótese de ferimentos e o que pode acontecer se as instruções não forem respeitadas.

• Deve desligar o aparelho da rede eléctrica antes de efectuar qualquer intervenção de instalação.
• A instalação e a manutenção devem ser efectuadas por um técnico especializado, de acordo com as instruções do fabricante e respeitando as normas locais em vigor em matéria de segurança. Não repare nem substitua nenhuma peça do aparelho a não ser que especificamente indicado no manual de utilização.

AVISO

Se a informação incluída neste manual não for seguida à risca, pode originar um incêndio ou uma explosão, provocando danos materiais ou ferimentos.

- Não guarde ou utilize gasolina ou outros vapores inflamáveis nas imediações do aparelho.

O que fazer se cheirar a gás:

• Não tente ligar qualquer aparelho.
• Não toque em nenhum interruptor eléctrico.
• Não utilize telefones no edifício.
• Ligue imediatamente para o seu fornecedor de gás do telefone de um vizinho. Siga as instruções do fornecedor de gás.
• Se não conseguir falar com o seu fornecedor de gás, contacte o departamento de bombeiros.
• A instalação e assistência têm de ser executadas por um instalador ou um serviço de assistência qualificado ou pelo fornecedor de gás.
• Utilize o aparelho apenas em locais bem ventilados.

As ligações eléctricas e de gás devem estar em conformidade com as normas locais.

• Quando a placa é instalada, deverá incluir um disjuntor multipolar com uma distância mínima entre os contactos de 3 mm que permitirá desligar toda a corrente.
• A ligação à terra do aparelho é obrigatória segundo a lei em vigor.
• O cabo de alimentação deve ser suficientemente comprido para ligar o aparelho, depois de encastrado no móvel, à tomada elétrica da parede
• Utilize apenas uma mangueira metálica rígida para realizar a ligação do gás (tipo H05V2V2-F 90°C ou H05RR-F).
• Se necessário, o cabo de alimentação pode ser substituído exclusivamente por um cabo de alimentação com características idênticas ao original fornecido pelo fabricante. Esta operação deve ser realizada por um eletricista qualificado.
• O fabricante não poderá ser responsabilizado por ferimentos em pessoas ou animais nem por danos materiais na sequência do não cumprimento destes requisitos.
• Não utilize adaptadores, fichas múltiplas ou extensões.
• Não puxe o cabo de alimentação para o desligar da tomada.
• Após a instalação do aparelho, os componentes elétricos devem estar inaccessíveis ao utilizador.
• Evite tocar no aparelho com partes do corpo que estejam húmidas, bem como utilizá-lo descalço.
• Esta placa (classe 3) destina-se apenas a utilização doméstica particular para cozinhar alimentos. Não utilize este aparelho como aquecedor do ar em divisões da casa. Ao fazê-lo, pode originar intoxicação por monóxido de carbono e sobreaquecimento da placa. O Fabricante declina toda e qualquer responsabilidade por uma utilização inadequada ou por uma regulação errada dos comandos.
• Este aparelho e as suas peças acessíveis aquecem durante o uso. Bebés e crianças entre os 0 e os 8 anos de idade, devem ser mantidos afastados exceto se forem constantemente vigiados. Este aparelho pode ser utilizado por crianças a partir dos 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, apenas se tiverem supervisão ou instruções relativamente à

utilização segura deste aparelho e se compreenderem os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser realizadas por crianças sem supervisão.

• A utilização de um aparelho a gás gera calor e humidade no ambiente. Assegure-se de que a divisão está bem ventilada, ou instale um exaustor com conduta de exaustão.
• Os animais domésticos devem ser mantidos afastados do aparelho.
• Em caso de utilização prolongada, poderá ser necessária ventilação adicional (abrindo uma janela ou aumentando a potência de extração do exaustor).
• Após a utilização, certifique-se de que os botões se encontram na posição de desligado e feche a torneira de segurança do fornecimento de gás ou a válvula da botija de gás.
• As gorduras e óleos demasiadamente aquecidos incendeiam-se facilmente. Esteja sempre atento quando cozinhar alimentos ricos em gordura, óleo ou álcool (exemplo, rum, conhaque, vinho).
• Mantenha os materiais da embalagem fora do alcance das crianças.
• Antes de limpar ou realizar a manutenção da placa, deixe que esta arrefeça.
• A cozedura de alimentos com gorduras ou óleos numa placa sem vigilância pode ser perigosa e resultar em incêndio. NUNCA tente apagar um incêndio com água. Desligue o aparelho e depois cubra a chama, por exemplo com uma tampa ou manta antifogo.
• Perigo de incêndio: Não armazene

GUARDE ESTAS INSTRUÇÕES

INSTALAÇÃO

Depois de desembalar a placa, certifique-se de que o aparelho não foi danificado durante o transporte. Se tiverem ocorrido problemas, contacte o revendedor ou o Serviço Pós-Venda mais próximo.

Estas instruções são válidas apenas para os países cujo símbolo seja mencionado na chapa de características (por baixo da placa).

INFORMAÇÕES TÉCNICAS PARA O INSTALADOR

• A placa pode ser integrada numa bancada com uma espessura entre 20 e 50 mm.
• Se não houver nenhum forno debaixo da placa, introduza um painel de separação que tenha uma superfície pelo menos igual à abertura da superfície de trabalho. Este painel, o qual deverá fechar completamente o espaço existente para evitar qualquer contacto com a secção inferior da placa, deve ser posicionado a uma distância máxima de 150 mm abaixo da superfície superior da superfície de trabalho, mas nunca a menos de 20 mm do fundo da placa. Caso pretenda instalar um forno por baixo da placa, certifique-se de que é fabricado pela Whirlpool e de que está equipado com um sistema de arrefecimento. O fabricante declina toda e qualquer responsabilidade caso um forno de outra marca seja instalado debaixo da placa.
• Antes da instalação, certifique-se de que:
• as condições locais de abastecimento de gás (natureza e pressão) são compatíveis com as definições da placa (consulte a chapa de características e a tabela dos injectores);
• As superfícies exteriores do móvel ou dos aparelhos adjacentes à placa são resistentes ao calor, de acordo com as normas locais.
• Este aparelho não está ligado a um dispositivo de exaustão de vapores. Deve ser instalado em conformidade com as normas de instalação em vigor. Deve-se dar especial atenção aos requisitos aplicáveis relativos à ventilação.
• Os produtos de combustão são eliminados para o exterior através de exaustores próprios ou de ventoinhas eléctricas montadas na parede e/ou na janela.

LIGAÇÃO DO GÁS

AVISO

Esta operação deverá ser executada por um electricista qualificado.

• O sistema de abastecimento de gás deve estar em conformidade com as normas locais.
• Poderá consultar as normas locais específicas de alguns países no parágrafo “Referência a normas locais”. Se não encontrar nenhuma informação relativamente ao seu País, informe-se junto do técnico que procedeu à instalação.
• A ligação da placa de fogão à rede de abastecimento de gás ou ao cilindro do gás deve ser efectuada por intermédio de um tubo rígido de cobre ou de aço e de acessórios que estejam em conformidade com as normas locais ou, então, por intermédio de uma mangueira de aço inoxidável de superfície contínua que esteja em conformidade com as normas locais. Interponha a vedação (B) junto ao tubo curvo. O comprimento máximo da mangueira é de 2 metros.
• APENAS PARA A BÉLGICA: é necessário substituir o tubo curvo (A) do aparelho pelo tubo fornecido (se existente).

IMPORTANTE: se utilizar uma mangueira de aço inoxidável, esta deverá ser instalada de forma a não tocar em nenhuma parte móvel da mobília. Deverá passar através de uma área sem obstruções e onde seja possível a sua inspecção a todo o comprimento.

- Após a ligação à rede de abastecimento de gás, verifique se existem fugas mediante a utilização de água com sabão. Ligue os queimadores e rode os botões da posição máx. Para a posição mínima para verificar a estabilidade da chama.

LIGAÇÃO ELÉCTRICA

AVISO

AVISO

Esta operação deverá ser executada por um electricista qualificado.

• As ligações eléctricas devem estar em conformidade com as normas locais.
• A ligação à terra deste aparelho é obrigatória por lei.
• Não utilize extensões.

IMPORTANTE: as informações relativas à tensão e ao consumo de energia encontram-se indicadas na chapa de características.

MONTAGEM

Depois de limpar a superfície perimetral, aplique a junta fornecida na placa conforme indicado na figura.

Coloque a placa na abertura da bancada feita respeitando as dimensões indicadas no manual de instruções.

NOTA: o cabo eléctrico deverá ter um comprimento suficiente para permitir a sua extracção para cima.

Para fixar a placa, utilize os suportes (A) fomecidos. Encaixe os suportes nos furos indicados pela seta e fixe-os por intermédio dos respectivos parafusos, de acordo com a espessura da bancada (consulte a figura seguinte).

Topo 20 mm

Esta operação deverá ser executada por um electricista qualificado.

Se o aparelho se destinar a funcionar com um gás diferente do tipo de gás indicado na chapa de características e na etiqueta de informações colocada no topo da placa, mude os injectores.

Retire a etiqueta de informações e conserve-a com o manual de instruções.

Utilize reguladores de pressão adequados às pressões do gás indicadas no manual de instruções.

- Os tubos do gás devem ser mudados pelo Serviço Pós-Venda ou por um técnico qualificado.

- Tubos não fornecidos com o aparelho deverão ser encomendados ao Serviço Pós-Venda.

- Ajuste a definição mínima das torneiras.

NOTA: se utilizar gás liquefeito de petróleo (G30/G31), o parafuso de definição mínima do gás deverá ser apertado tanto quanto possível.

IMPORTANTE: se sentir dificuldades em rodar os botões dos queimadores, contacte o Serviço Pós-Venda a fim de proceder à substituição da torneira do queimador, caso verifique que está danificada.

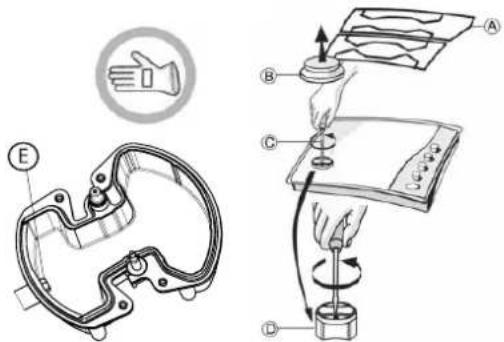

SUBSTITUIÇÃO DOS INJECTORES (consulte a tabela de injectores no manual de instruções)

- Extraia os queimadores (B).

- Com uma chave de tubos de tamanho apropriado, desaparafuse o injector (C) a substituir.

- Substitua-o por um injector adequado ao novo tipo de gás.

- Monte novamente o injector (D).

- Se possuir um queimador de coroa tripla, utilize a chave de fendas lateral para substituir o injector (E).

Antes de instalar a placa, não se esqueça de afixar a chapa relativa à calibragem do gás, fornecida com os injectores, de modo a que esta cubra as informações já existentes relativas à calibragem do gás.

Para se certificar de que a definição mínima é correctamente ajustada, retire o botão e proceda da seguinte forma:

- aperte o parafuso para reduzir a altura da chama (-);

- desaperte o parafuso para aumentar a altura da chama (+).

O ajuste deve ser efectuado com a torneira na posição de definição mínima do gás (chama pequena) 0.

- O ar primário dos queimadores não precisa de ser ajustado.

- Ligue, depois, os queimadores e rode os botões da posição máx. Para a posição mínima a fim de verificar a stabilidade da chama.

Concluído o ajuste, sele novamente com lacre ou com um material equivalente.

REFERÊNCIA A NORMAS LOCAIS

GB

Fornecimento de ventilação

O compartimento onde o aparelho vai ser instalado deve ter uma saída de ar em conformidade com as normas B.S. 5440 - Parte 2 atuais. Todos os compartimentos devem ter uma ventilação permanente além de uma janela que possa ser aberta. Se existirem mais aparelhos a queimar combustível no mesmo compartimento consulte a norma B.S. 5440 - Parte 2 para determinar os requisitos de ventilação do ar. Se o aparelho for instalado numa adega ou cave, recomenda-se a instalação de uma saída de ar com 65 cm, independentemente do volume do compartimento.

Normas de segurança para o gás

A lei requer que todos os aparelhos a gás sejam instalados por técnicos qualificados em conformidade com as normas atuais de segurança do gás. A instalação incorreta deste tipo de aparelhos poderá originar uma ação judicial. É do interesse do utilizador, e a bem da segurança, certificar-se de que a lei é cumprida. A placa deve ser instalada em conformidade com as Normas (Instalação e uso) de segurança do gás, as Normas relativas a edifícios emitidas pelo Departamento do Ambiente e a Regulamentação (Consolidação) e as normas relativas a edifícios (Escócia) emitidas pelo Departamento do desenvolvimento escocês. No Reino Unido, os instaladores registados no CORGI trabalham em conformidade com as normas de segurança.

IT

Ligação ao abastecimento de gás

Antes de ligar o aparelho, certifique-se de que o sistema de abastecimento de gás cumpre as normas UNI-CIG 7129 e UNI CIG 7131.

Ligação do gás

A ligação à rede de gás canalizado ou a uma botija de gás, deve ser feita através de um tubo de cobre ou aço rígido com braçadeiras que cumpram os regulamentos UNI-CIG 7129, ou através de uma mangueira de superfície contínua que cumpra os regulamentos UNI EN 148001. O comprimento máximo da mangueira deverá ser de 2 m. As válvulas de controlo de pressão a serem usadas devem cumprir as normas UNI EN 16129 para botijas de gás e a norma UNI EN 88-1 para gás metano canalizado.

ES

As instalações de gás para fogões domésticos devem estar em conformidade com as NORMAS SOBRE AS INSTALAÇÕES DE GÁS EM EDIFÍCIOS HABITADOS, publicadas na B.O.E. (Gazeta Oficial do Estado) N.º 77, de 30 de Março de 1974.

GR

Assegure-se de que a instalação e as ligações do gás são realizadas por um técnico qualificado, seguindo as instruções do fabricante e agindo em conformidade com os atuais regulamentos locais sobre segurança.

SERVIÇO PÓS-VENDA

SERVICE

0000 000 00000

Antes de telefonar para o Serviço Pós-Venda, certifique-se de que pode dar as seguintes informações:

- modelo exacto (escrito na etiqueta afixada no manual de instruções/na garantia);

- o número de serviço que se segue à palavra SERVICE na chapa de características no lado inferior da placa e na etiqueta afixada no manual de instruções/na garantia;

- a sua morada e número de telefone completos.

Se for necessário efectuar alguma reparação, contacte um Serviço Pós-Venda autorizado, tal como o indicado na garantia.

GUIA PARA RESOLUÇÃO DE AVARIAS

Se a placa não estiver a funcionar correctamente, antes de contactar o Serviço Pós-Venda, consulte o Guia de Resolução de Problemas para determinar o problema.

1. O queimador não acende ou a chama não é regular

Verifique se:

• O abastecimento de gás ou de energia eléctrica não está desligado e, sobretudo, de que a torneira do gás está aberta.
• A botija de gás (gás liquefeito) não está vazia.
• As aberturas dos queimadores não estão obstruídas.
• A extremidade da ficha não está suja.
• Todos os componentes dos queimadores foram correctamente posicionados.
• Não existem correntes de ar junto da placa.

2. O queimador não se mantém aceso

Verifique se:

• Ao ligar o queimador, a placa foi premida durante tempo suficiente para activar o dispositivo de protecção.
• As aberturas dos queimadores não estão obstruídas junto do termopar.
• A extremidade do dispositivo de segurança não está suja.
• A definição mínima do gás está correcta (consulte o parágrafo relevante).

3. Os recipientes não são estáveis

Verifique se:

- A base do recipiente está perfeitamente plana

- O recipiente está centrado no queimador.

- As grelhas não foram trocadas ou posicionadas incorrectamente.

Se, após efectuar as verificações acima indicadas, o problema persistir, contacte o Serviço Pós-Venda mais próximo.

LIMPEZA DA SUPERFÍCIE DA PLACA

AVISO

Desligue a alimentação de corrente antes de efectuar qualquer trabalho de manutenção.

- Todas as partes esmaltadas e de vidro devem ser limpas com água morna e uma solução neutra.

• As superfícies em aço inoxidável podem ficar manchadas pela água calcária ou por detergentes agressivos se forem deixadas em contacto com estes elementos durante demasiado tempo. Quaisquer derrames de alimentos (água, molho, café, etc.) devem ser limpos antes de secarem.
• Limpe com água quente e detergente neutro e seque com um pano macio ou uma camurça. Retire a sujidade seca com produtos específicos para superfícies de aço inoxidável.

NOTA: limpe o aço inoxidável apenas com um pano macio ou uma esponja.

• Não utilize produtos abrasivos ou corrosivos, agentes de limpeza à base de cloro ou esfregões abrasivos.
• Não utilize aparelhos de limpeza a vapor.
• Não utilize produtos inflamáveis.
• Não deixe substâncias ácidas ou alcalinas, tais como vinagre, mostarda, sal, açúcar ou sumo de limão sobre a placa.

LIMPEZA DOS COMPONENTES DA PLACA

• As grelhas, as tampas dos queimadores e os queimadores podem ser removidos para serem limpos.
• Limpe-os manualmente com água morna e um detergente não abrasivo, removendo cuidadosamente quaisquer resíduos de alimentos e certificando-se de que nenhuma das aberturas dos queimadores está obstruída.
• Enxagúe e seque cuidadosamente
• Coloque correctamente os queimadores e as tampas dos queimadores nos respectivos lugares.
• Quando voltar a colocar as grelhas, certifique-se de que a área das panelas fica alinhada com o queimador.
• Os modelos equipados com fichas de ignição eléctrica e dispositivos de segurança requerem uma limpeza rigorosa da extremidade da ficha para garantir um funcionamento correcto. Verifique frequentemente estes componentes e, se necessário, limpe-os com um pano húmido. Os alimentos ressequidos devem ser removidos com um palito ou uma agulha.

NOTA: para evitar danificar o dispositivo de ignição eléctrica, não o utilize quando os queimadores não estiverem posicionados sobre o respectivo encaixe.

DECLARAÇÃO DE CONFORMIDADE C€

• Esta placa foi concebida, fabricada e distribuída em conformidade com:
• requisitos de segurança da Directiva "Gás" 2009/142/CE (ex: CEE 90/396);
• os requisitos de segurança da Directiva "Baixa tensão" 2006/95/CE (que substitui a directiva 73/23/CEE, tal como emendado);
• os requisitos de protecção da Directiva CEE "EMC" 2004/108/CE.
• Este aparelho atende aos requisitos de concepção ecológica dos regulamentação europeia n. 66/2014, em conformidade com a norma europeia EN 30-2-1.

CONSELHOS PARA A PROTECÇÃO DO AMBIENTE

Eliminação dos materiais da embalagem

O material da embalagem é 100% reciclável, conforme confirmado pelo símbolo de reciclagem ( ). Não deverá deitar as várias partes do material de acondicionamento ao lixo, devendo optar pela reciclagem das mesmas, em conformidade com as normas impostas pelas autoridades locais.

Eliminação do produto:

• Este aparelho está marcado em conformidade com a directiva europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE).
• Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de desperdícios inadequado deste produto.
• O símbolo no aparelho ou na documentação que o acompanha indica que este produto não deve ser tratado como um resíduo doméstico, mas sim depositado nos devidos locais de recolha para a reciclagem de aparelhos eléctricos e electrónicos.

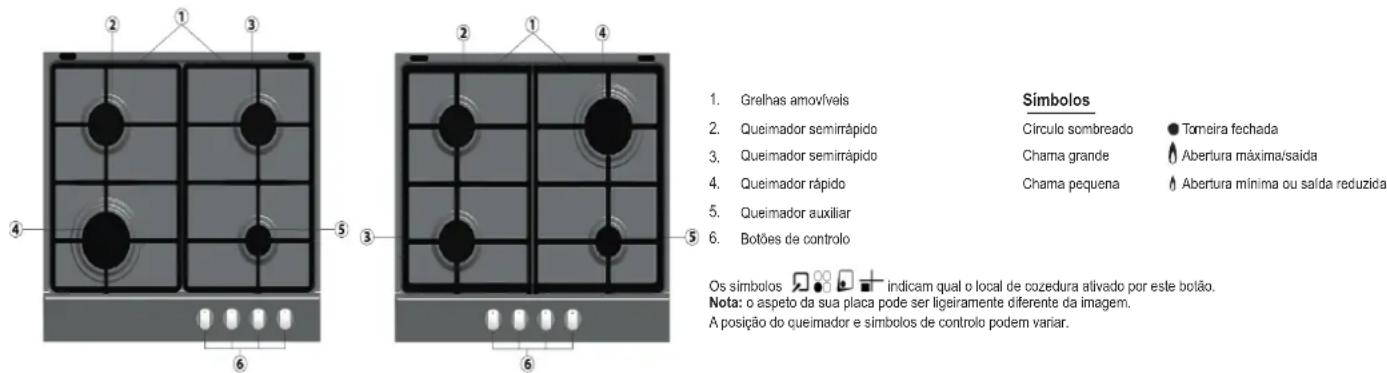

DESCRIÇÃO DO PRODUTO

1. Grelhas amovíveis
2. Queimador semirrápido
3. Queimador semirrápido
4. Queimador rápido
5. Queimador auxiliar
6. Botões de controlo

Símbolos

Círculo sombreado
Chama grande
Chama pequena

Tomeira fechada
Abertura máxima/saida
Abertura mínima ou saída reduzida

Os simbolos indicam qual o local de cozedura ativado por este bolão. Nota: o aspeto da sua placa pode ser ligeiramente diferente da imagem.

A posição do queimador e simbolos de controlo podem variar.

CONSELHOS PRÁTICOS PARA A UTILIZAÇÃO DOS QUEIMADORES

Esta placa está equipada com queimadores de diferentes diâmetros. Para obter um melhor rendimento dos queimadores, cumpra as regras seguintes:

• Utilize panelas e frigideiras com um diâmetro de base igual ou ligeiramente superior ao dos queimadores (consulte a tabela do lado direito).
• Utilize apenas panelas e frigideiras com fundo plano.
• Utilize a quantidade correcta de água para cozinhar os alimentos e mantenha as panelas tapadas.
• Certifique-se de que as panelas nas grelhas não ultrapassam a extremidade da placa.

IMPORTANTE: a utilização imprópria das grelhas pode provocar danos na placa: não coloque as grelhas viradas ao contrário nem as faça deslizar ao longo da placa.

Queimador	Panela ∅
Rápido	24 a 26 cm
Semi-rápido	16 a 24 cm
Auxiliar	8 a 14 cm

Não utilize:

• Chapas de ferro fundido, grelhadores em pedra, frigideiras e panelas de terracota.
• Difusores de calor, tais como rede metálica, ou similares.
• Dois queimadores em simultâneo para um recipiente (por exemplo, uma panela para peixe).

COMO USAR A PLACA

AVISO

Não deixe que a chama do queimador ultrapasse a extremidade da panela.

IMPORTANTE: QUANDO A PLACA ESTÁ A SER UTILIZADA, TODA A ÁREA DA PLACA PODE FICAR QUENTE.

• Para ligar um dos queimadores, rode o botão respectivo para a esquerda para a definição de chama máxima.
• Prima o botão contra o painel de controlo para ligar o queimador.
• Uma vez ligado o queimador, mantenha premido o botão durante cerca de 5-10 segundos para permitir uma operação adequada do dispositivo. Este dispositivo de segurança do queimador bloqueia a saída do gás caso a chama se apague acidentalmente (devido a uma súbita corrente de ar, falta momentânea de gás, trasbordamento de líquidos, etc.).
• O botão não deve ser premido durante mais de 15 seg. Se, uma vez concluído esse tempo, o queimador não permanecer ligado, aguarde pelo menos um minuto antes de tentar ligá-lo novamente. Caso ocorra uma extinção acidental das chamas do queimador, desligue o comando do queimador e aguarde pelo menos um minuto antes de tentar ligá-lo novamente.

NOTA: se, por qualquer motivo, o gás distribuído na sua cidade dificultar o acendimento do queimador, repita a operação com o botão que representa a chama pequena. O queimador pode desligar-se quando o botão é solto. Isto significa que o dispositivo de segurança não aqueceu o suficiente. Nesse caso, repita as operações descritas acima.

DIMENSÕES E DISTÂNCIAS A MANTER (mm)

NOTA: se a distância "A" entre a parede dos armários for entre 600 mm e 730 mm, a altura "B" terá de ser, no mínimo, de 530 mm. Se a distância "A" entre a parede dos armários for maior do que a largura da placa, a altura "B" terá de ser, no mínimo, de 400 mm. Em caso de instalação de um exaustor por cima da placa, consulte as instruções do exaustor para uma distância correcta.

TABELA DE INJETORES
CATEGORIA II2H3+

Tipo de gásutilizado	Tipo dequeimador	Marca doinjetor	Fluxo térmicoanunciadokW	Consumoanunciado	Capacidade reduzida decalorkW	Pressão do gásmbar
						min.	anunc.	máx.
GÁS NATURAL(Metano) G20	Rápido	115 Y	3,00	286 l/h	0,60	17	20	25
	Semirrápido	95Z	1,75	167 l/h	0,35
	Auxiliar	72X	1,00	95 l/h	0,30
GÁS DE PETRÓLEO LIQUEFEITO(Butano) G30	Rápido	85	3,00	218 g/h	0,60	20	28-30	35
	Semirrápido	63	1,75	127 g/h	0,35
	Auxiliar	50	1,00	73 g/h	0,30
GÁS DE PETRÓLEO LIQUEFEITO(Propano) G31	Rápido	85	3,00	214 g/h	0,60	25 37	45
	Semirrápido	63	1,75	125 g/h	0,35
	Auxiliar	50	1,00	71 g/h	0,30

Tipo de gás utilizado	Configuração do modelo 4 QUEIMADORES	Fluxo térmico anunciado (kW)	Consumo total anunciado	Ar necessário ( m3 ) para queimar 1\ m3 de gás
G20 20 mbar	1 R - 2 SR - 1 AUX	7,50	715 l/h	9,52
G30 28-30 mbar	1 R - 2 SR - 1 AUX	7,50	545 g/h	30,94
G31 37 mbar	1 R - 2 SR - 1 AUX	7,50	535 g/h	23,80

ALIMENTAÇÃO ELÉTRICA: 220-240 V \~ 50-60 Hz 0.6W
