BRUKSANVISNING ACM 795LX01 WHIRLPOOL

• Bruk gryter og panner med bunn som samsvarer med målene til kokesonen.

• Bruk bare kjeler og kasseroller med flat bunn.

• La lokket sitte på kjelene under koking hvis det er mulig (unntatt når apparatet brukes i SENSOR-modus).

• Kok grønnsaker, poteter osv i så lite vann som mulig for å redusere koketiden.

• Hvis du bruker trykkoker, kan du spare enda mer tid og strøm (ikke bruk trykkokere med SENSOR-modus).

14 cm (Dual zone) 30 cm XLM VIKTIG: Les delen om “SENSOR-modus” for å finne riktig kjelediameter for kokesonene med SENSOR- funksjonen. 31902085.book Page 86 Thursday, September 22, 2011 2:39 PMNO87 Etter produktet er utpakket, må det kontrolleres for skade som kan ha oppstått under transport. Blir det funnet et problem, må forhandleren eller fabrikkens kundetjeneste kontaktes.

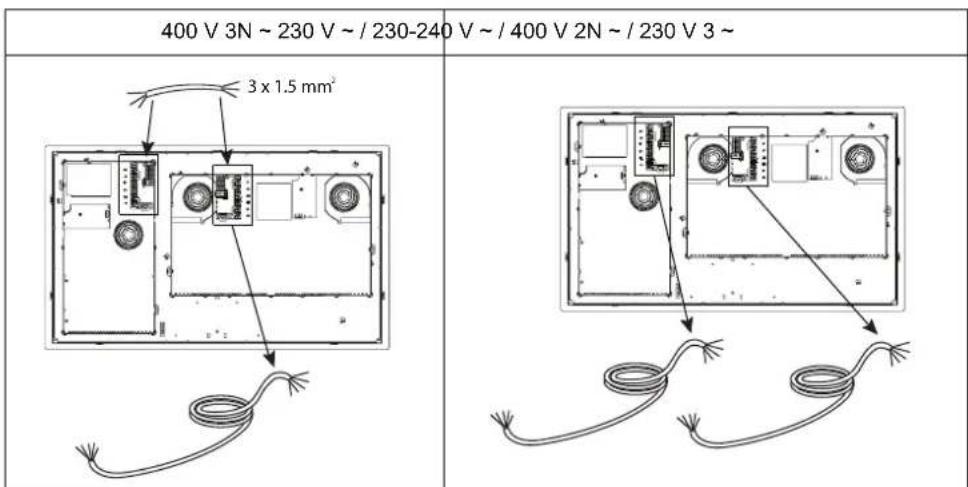

ledning som forbinder hovedrekkeklemmen til rekkeklemmen på den elektriske utstyrsmodulen. Følg anvisningen som er vedlagt med 3 x 1,5 mm

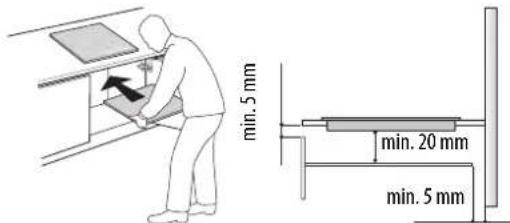

• For at apparatet skal fungere korrekt, er det viktig å sørge for fritt rom mellom kjøkkenbenken og den øvre overflaten på seksjonen.

• Utfør alle utskjæringene før platetoppen plasseres og fjern omhyggelig alle spon og all sagflis.

• VIKTIG Ved installasjon på en kjøkkenbenk i marmor eller lignende materialer, må du ikke bruke de vedlagte skruene, men henvende deg til serviceavdelingen for å få limesettet 4812 310 19277. Når brakettene er limt fast som vist, lar du silikonen tørke i cirka 24 timer før du går videre med installasjonen av apparatet. ELEKTRISK TILKOBLING ADVARSEL - Koble apparatet fra nettstrømmen. - Monteringen må utføres av kvalifisert personell som kjenner de aktuelle sikkerhets- og monteringsforskriftene. - Produsenten fraskriver seg ethvert ansvar for skader på personer, dyr eller eiendom som skyldes manglende overholdelse av instruksene som gis i dette kapittelet. - Strømledningen må være lang nok for å tillate at platetoppen kan tas ut av benkeplaten. - Sørg for at spenningen som er angitt på typeskiltet på undersiden av apparatet er den samme som nettspenningen i huset. - Bruk ikke skjøteledninger. min. 5 mm min. 20 mm min. 5 mm 3 x 1.5 mm

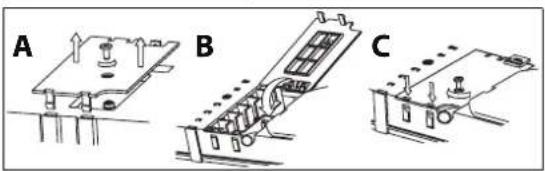

1. Fjern lokket på klemmebrettet (A) ved å løsne skruen og sett lokket i hengslet (B) på klemmebrettet.

2. fjern ca. 70 mm av mantelen på nettledningen

3. Fjern ca. 10 mm isolasjon av ledningstrådene. Før strømledningene inn i kabelklemmen og koble ledningene til rekkeklemmen som anvist i koplingsskjemaet som er plassert nær klemmen.

4. Fest strømledningen med kabelklemmen.

5. Lukk dekslet (C) og skru den fast i rekkeklemmen med skruen som ble tatt ut tidligere.

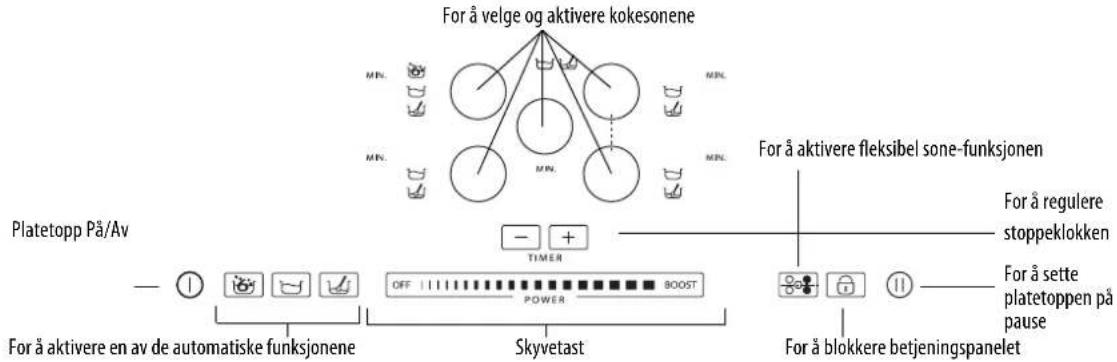

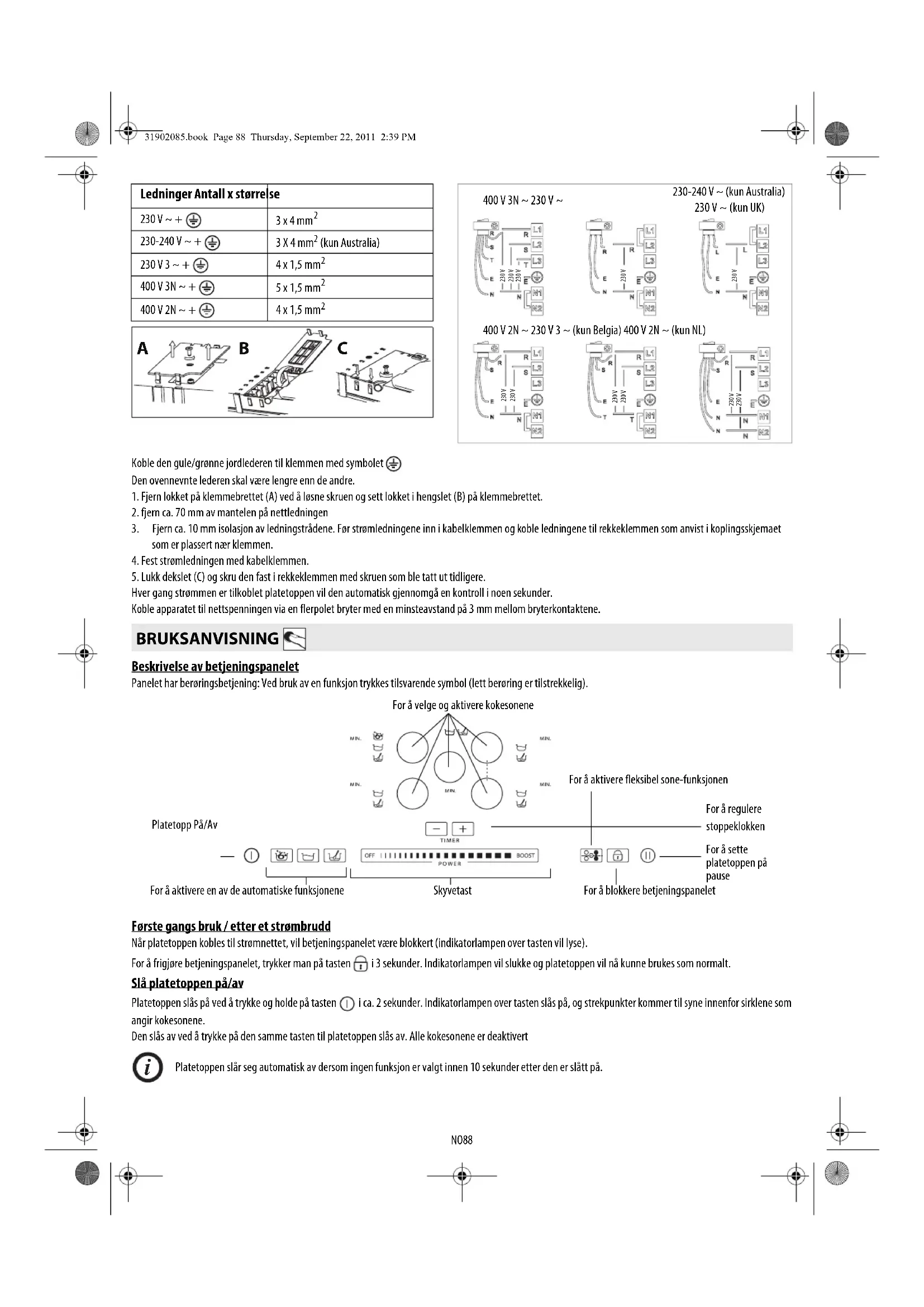

Hver gang strømmen er tilkoblet platetoppen vil den automatisk gjennomgå en kontroll i noen sekunder. Koble apparatet til nettspenningen via en flerpolet bryter med en minsteavstand på 3 mm mellom bryterkontaktene. Beskrivelse av betjeningspanelet Panelet har berøringsbetjening: Ved bruk av en funksjon trykkes tilsvarende symbol (lett berøring er tilstrekkelig). Første gangs bruk / etter et strømbrudd Når platetoppen kobles til strømnettet, vil betjeningspanelet være blokkert (indikatorlampen over tasten vil lyse). For å frigjøre betjeningspanelet, trykker man på tasten i 3 sekunder. Indikatorlampen vil slukke og platetoppen vil nå kunne brukes som normalt. Slå platetoppen på/av Platetoppen slås på ved å trykke og holde på tasten i ca. 2 sekunder. Indikatorlampen over tasten slås på, og strekpunkter kommer til syne innenfor sirklene som angir kokesonene. Den slås av ved å trykke på den samme tasten til platetoppen slås av. Alle kokesonene er deaktivert Ledninger Antall x størrelse 230 V ~ + 3 x 4 mm

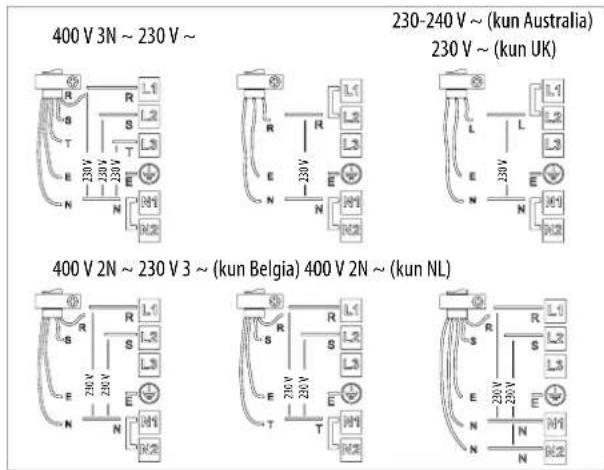

BRUKSANVISNING Platetoppen slår seg automatisk av dersom ingen funksjon er valgt innen 10 sekunder etter den er slått på. 400 V 3N ~ 230 V ~ 230-240 V ~ (kun Australia) 230 V ~ (kun UK) 400 V 2N ~ 230 V 3 ~ (kun Belgia) 400 V 2N ~ (kun NL) 230 V230 V230 V230 V230 V230 V230 V230 V230 V230 V230 V CBA For å velge og aktivere kokesonene Platetopp På/Av For å regulere stoppeklokken For å sette platetoppen på pause Skyvetast For å blokkere betjeningspaneletFor å aktivere en av de automatiske funksjonene For å aktivere fleksibel sone-funksjonen

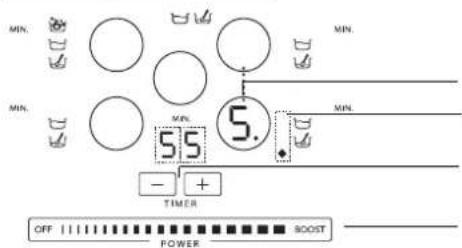

31902085.book Page 88 Thursday, September 22, 2011 2:39 PMNO89 Aktivere og justere kokesoner Når platetoppen er slått på, plasseres kokeredskapet på den valgte kokesonen. Slå på kokesonen ved å trykke på tilsvarende rund tast: tallet 5 vises innenfor sirkelen og angir det mellomliggende strømnivået. For å endre effektnivået, skyver du fingeren horisontalt på skyvetasten: tallverdien innenfor sirkelen blir større/lavere ettersom du lar fingeren gli opp/ned på skyvetasten, fra 1 som er den laveste innstillingen, til maksimalt 9. Skyvetasten kan kan brukes til å aktivere effektforsterkeren ved å trykke på “BOOST” (“P” på displayet). Effektnivået for “BOOST” kan brukes i opp til 10 minutter hvoretter apparatet stiller effekten tilbake til 9-nivået. Slå av kokesoner Velg kokesonen som skal slås av ved å trykke på tilhørende sirkulære tast (punktet nederst til høyre for effektnivået vil vises på displayet). Trykk på tasten OFF på skyvetasten. Valg av timer Timeren er en tidsbryter som gjør det mulig å innstille en tilberedningsvarighet på opp til 90 minutter. Velg kokesonen som skal brukes med timeren (et punkt nederst til høyre for effektnivået vil vises på displayet), still inn ønsket koketid med tastene + og - på timerfunksjonen: tiden vises i minutter ved siden av displayet for den valgte sonen. Noen få sekunder etter det siste trykket, begynner timeren nedtellingen (punktet ved den kokesonen du har valgt, begynner å blinke). Når tiden er ute, aktiveres et lydsignal og kokesonen vil automatisk slå seg av. Blokkering av betjeningspanelet Denne funksjonen låser betjeningsfunksjonene til platetoppen for å hindre utilsiktet aktivering (f.eks. når platetoppen gjøres ren). Trykk på tasten i tre sekunder: det lyder en pipelyd og en indikatorlampe tennes over låssymbolet for å tilkjennegi at låsefunksjonen er aktivert. Betjeningspanel er låst med unntak for deaktiveringsfunksjonen. For å deaktivere betjeningslåsen ved å gå frem i motsatt rekkefølge. Den lysende prikken slukker og platetoppen fungerer igjen. VIKTIG: Ved nærvær av spilt vann eller væske fra kokeredskapene eller en hvilken som helst redskap som hviler på tasten under symbolet kan aktivere eller deaktivere låsefunksjonen for betjeningspanelet helt tilfeldig. Pause Denne funksjonen gjør det mulig å blokkere bruken av platetoppen midlertidig, for så å gjenoppta funksjonen samtidig som innstillingene opprettholdes (bortsett fra innstilt timerinnstilling). Trykk på tasten : blinker på displayet istedenfor effektnivåene. For å gjenoppta tilberedningen må man trykke om igjen på knappen

Beskrivelse av automatiske funksjoner Sensormodus SENSOR-modusen velger automatisk det korrekte effektnivået for å koke opp vann, og varsler når vannet koker. Etter å ha plassert en gryte med vann på kokesonen, slår man på platetoppen og velger den aktuelle kokesonen. Trykk på tasten : på displayet vises “A”, den lysende indikatoren vil tennes. Under oppvarmingsfasen vises en animasjon i området ved siden av sonen. Platetoppen slår seg automatisk av dersom ingen funksjon er valgt innen 10 sekunder etter den er slått på. Hvis det brukes en kokeredskap som ikke egner seg, om den er feilplassert eller ikke av riktig størrelse for størrelsen på induksjonsplatetoppen, vises meldingen “no pot” på displayet (se figuren til venstre). Dersom det ikke registreres noe kokeredskap innen 60 sekunder, vil platetoppen koble seg ut. Dersom flere kokesoner er slått på, kan man ved hjelp av skyvetasten endre effekten på den valgte sonen, som identifiseres ved hjelp av et lysende punkt nede til høyre for effektindikatoren. Velg kokesone ved ganske enkelt å trykke på tilhørende sirkulære tast. Kokesonen vil deaktiveres, og dersom området er varmt, vil bokstaven “H” vises i sirkelen. “H” indikerer restvarme. Platetoppen har en slik indikator for hver kokesone som angir hvilke soner som fortsatt er varme. Når kokesonen kjøler av, slukker displayet. Platetoppen er utstyrt med noen automatiske funksjoner knyttet til kokesonene. Ved siden av velgertasten for hver av sonene vises symbolene for de funksjonene som er tilgjengelige. Hver gang en automatisk funksjon blir valgt, vises en lysende indikator ved siden av symbolet og på displayet for den valgte sonene vises bokstaven “A”. Viser at en av de automatiske funksjonene er aktivert Timer for kokesone Tast for valg av sone og display for valgt kokesone/effektnivå Skyvetast (regulering av effekt) 31902085.book Page 89 Thursday, September 22, 2011 2:39 PMNO90 Når kokepunktet er nådd, vil platetoppen gi fra seg et lydsignal. Dette signalet gjentas tre ganger med jevne mellomrom. Etter det andre signalet, aktiveres automatisk en stoppeklokke som beregner koketiden. Etter det tredje signalet, velger platetoppen automatisk et lavere effektnivå som passer til konstant koking. Deretter er det mulig å tilsette ingredienser, innstille en timer eller endre effektnivået. Når effektnivået endres eller platetoppen settes på “pause”, går man ut av SENSOR-modus. Trekkemodus Velg trekkemodus når maten koker: platetoppen velger automatisk et effektnivå som er tilstrekkelig til å holde matens temperatur vedlike mens den småkoker eller trekker seg. Denne modusen deaktiveres ganske enkelt ved å trykke på OFF på skyvetasten. Smeltemodus Smeltemodus holder holder temperaturen i kokesonen på et lavt og jevnt nivå. Etter å ha plassert kokeredskapet på kokesonen, slår man på platetoppen og velger den aktuelle kokesonen. Trykk på tasten : på displayet vises “A”, den lysende indikatoren vil tennes. For å koble ut funksjonen trykker man på tasten OFF på skyvetasten. Fleksibel sone Funksjonen kan benyttes ved bruk av to kokesoner som om de kun er én. Ideell for bruk av ovale, rektangulære eller avlange kokeredskaper (med bunndimensjoner på maks. 40x18 cm). Etter platetoppen er slått på, trykk på tasten : nivå “5” vises på displayene for de to kokesonene. Begge lampepunktene ved siden av nivåtallet lyser for å vise at disse er valgt som én sone. Effektnivået endres ved å føre fingeren langs skyvetasten: tallverdien innenfor sirkelen blir større/lavere ettersom du lar fingeren gli opp/ned på skyvetasten, fra 1 som er den laveste innstillingen, til maksimalt 9. Du deaktiverer modusen for fleksible sone ved å trukke på tasten : sonene går tilbake til å fungere hver for seg. For å slå av kokesonen trykker du på OFF. Effektforsterkeren og SENSOR-modus kan ikke brukes på sonene der modus for fleksibel sone er aktivert. Dersom timeren blir innstilt, vises den ved siden av displayet til den øverste kokesonen. VIKTIG: Bruk ikke gryteskrubb og/eller stålull. Bruk av slike kan ødelegge glasset.

• Rengjør platetoppen etter hver bruk (når den er nedkjølt) for å fjerne eventuelle belegg og flekker som følge av matrester.

• Sukker eller mat med høyt sukkerinnhold skader toppen og må fjernes umiddelbart.

• Tørk av platetoppen grundig etter rengjøring.

• Hvis platetoppen ikke kan slås av etter den er brukt, må den frakoples ved å trekke støpselet ut av veggkontakten.

• Hvis displayet viser en kode når du slår på platetoppen, må du sjekke i tabellen under. For korrekt bruk av SENSOR-modusen, bør man passe på følgende: - Bruk kun vann (med omgivelsestemperatur). - Ikke tilsett salt, ingredienser eller krydder før vannet koker. - Ikke varier sonens effektnivå, og ikke fjern eller flytt på gryten. - ikke benytt trykkokere. - Fyll gryten opptil minst 1/3 av kapasiteten (min. 1 liter) og aldri helt til kanten (se tabellen ved siden av). For å oppnå best resultat gis følgende råd: - ikke legge lokk på gryten under bruk av SENSOR-modus; - ikke aktivere SENSOR-modusen dersom sonen allerede er varm (bokstaven “H” vises på displayet). Diameter på kokesonen Bunndiameter på kokeredskapet ved bruk av SENSOR-modus Maks. vannmengde i kokeredskapet 18 cm 17-19 cm 5 liter Funksjonen kobles ut dersom platetoppen settes på “pause”. - Platetoppen vil automatisk styre bruken av SENSOR-modusen og booster-nivåene. Derfor vil det i noen tilfeller være umulig å aktivere booster når SENSOR-modusen er aktivert - Kvaliteten på gryten kan påvirke prestasjonene i SENSOR-modus. RENGJØRING ADVARSEL - Bruk ikke damppistol. - Pass på at kokesonene er avslått og at restvarmeindikatoren (“H”) ikke vises før du rengjør apparatet. FEILSØKINGSLISTE

1. Se etter om du kan løse problemet selv ved hjelp av “Feilsøkingslisten”.

2. Slå av og på igjen apparatet for å se om problemet har løst seg.

Hvis problemet fortsetter etter du har utført kontrollene nevnt over, bør du kontakte nærmeste serviceavdeling. Vennligst oppgi:

• en kort beskrivelse av feilen,

• produkttype og nøyaktig modell,

• servicenummeret (nummeret etter ordet Service på typeskiltet) som er plassert på undersiden av apparatet (på metallskiltet). Servicenummeret vises også i garantiheftet,

• telefonnummeret ditt. Skulle apparatet trenge reparasjon, kontakter du et autorisert serviceverksted (for å sikre at det brukes originaldeler og at at reparasjonen utføres riktig). Reservedeler er tilgjengelige i 10 år.

FEILKODE BESKRIVELSE MULIGE ÅRSAKER LØSNING

Platetoppen slår seg av og etter 10 sekunder hører du et lydsignal hvert 30. sekund. Konstant trykk på betjeningssonen. Vann eller kjøkkenredskap på betjeningssonen. Gjør betjeningssonen ren. C81, C82, C83 Betjeningspanelet kobler seg ut pga. overdreven varme. Temperaturen på de innvendige elektroniske komponentene er for høy. Vent til platetoppen er avkjølt før du bruker den igjen. F42 eller F43 Strømforsyningen til platetoppen har ikke korrekt spenning. Sensoren har registrert en avvikende spenning. Koble apparatet fra strømnettet og få undersøkt strømtilførselen. F12, F21, F25, F36, F37, F40, F47, F56, F58, F60, F61, F62, F63, F64 Ring service og oppgi feilkoden. SERVICE Her skal du klistre ett av de to merkene med produktdata som er inkludert med garantiheftet. 31902085.book Page 91 Thursday, September 22, 2011 2:39 PMNO92 EFFEKTTABELL Effektnivå Tilberedningstype Bruk av effektnivå (må også baseres på erfaring og tilberedningsvaner) Maks. effekt Boost Hurtig oppvarming Ideell for rask temperaturøkning i maten eller hurtig oppkoking av vann eller rask oppvarming av kraft 8-9 Frityrsteke - koke Ideell til bruning, starte tilberedning, steking av frysevarer, hurtig oppkoking Høy effekt 7-8 Brune - brase - koke - grille Ideell for å brase, holde noe kokende, tilberede og grille (i et kort tidsrom, 5–10 minutter). 6-7 Brune - koke - gryteretter - brase - grille Ideell for å brase, holde noe kokende, tilberede og grille (i middels lange tidsrom, 10–20 minutter), forhåndsoppvarme utstyr Middels effekt 4-5 Koke - gryteretter - brase - grille Ideell for gryteretter, holde såvidt kokende, koke (over lengre tid). Holde pastaen varm 3-4 Koke - trekke - tykne - holde varm Ideell for lengre tilberedning (ris, sauser, stek, fisk) i væske (f. eks. vann, vin, buljong, melk), holde pastaen varm 2-3 Ideell for lengre tilberedning (mindre mengder enn én liter: ris, sauser, stek, fisk) i væske (f. eks. vann, vin, buljong, melk) Lav effekt 1-2 Smelte - tine - holde varm - tilsette smør Ideell for mykgjøring av smør, forsiktig smelting av sjokolade, opptining av små matvarer

Ideell for å holde små matporsjoner som akkurat er blitt tilberedt varme eller holde tallerkner varme eller tykne risotto
