HASZNÁLATI ÚTMUTATÓ SRR 4317 CD AEG

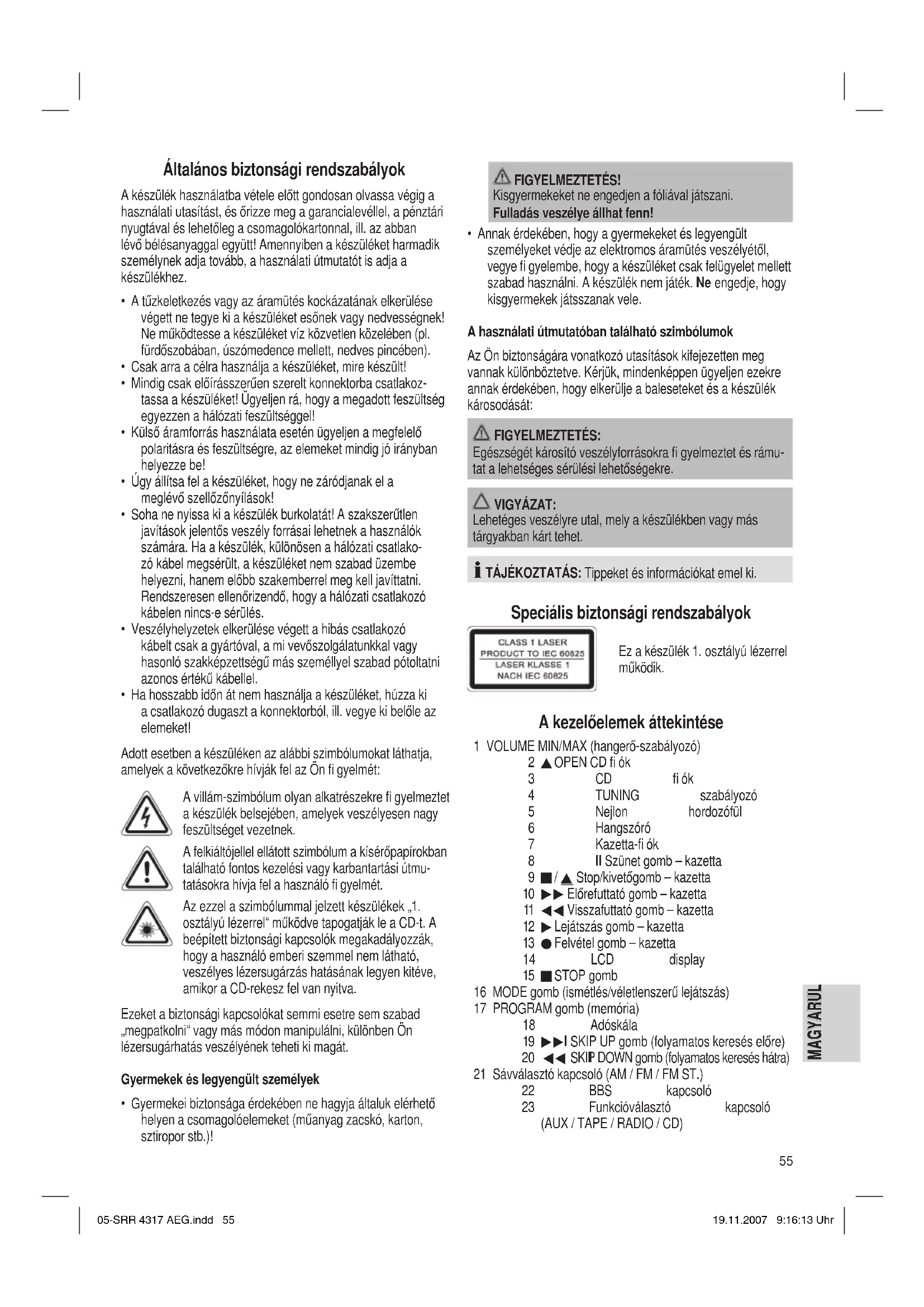

• A tűzkeletkezés vagy az áramütés kockázatának elkerülése végett ne tegye ki a készüléket esőnek vagy nedvességnek! Ne működtesse a készüléket víz közvetlen közelében (pl. fürdőszobában, úszómedence mellett, nedves pincében).

• Csak arra a célra használja a készüléket, mire készült!

• Mindig csak előírásszerűen szerelt konnektorba csatlakoz- tassa a készüléket! Ügyeljen rá, hogy a megadott feszültség egyezzen a hálózati feszültséggel!

• Külső áramforrás használata esetén ügyeljen a megfelelő polaritásra és feszültségre, az elemeket mindig jó irányban helyezze be!

• Úgy állítsa fel a készüléket, hogy ne záródjanak el a meglévő szellőzőnyílások!

• Soha ne nyissa ki a készülék burkolatát! A szakszerűtlen javítások jelentős veszély forrásai lehetnek a használók számára. Ha a készülék, különösen a hálózati csatlako- zó kábel megsérült, a készüléket nem szabad üzembe helyezni, hanem előbb szakemberrel meg kell javíttatni. Rendszeresen ellenőrizendő, hogy a hálózati csatlakozó kábelen nincs-e sérülés.

• Veszélyhelyzetek elkerülése végett a hibás csatlakozó kábelt csak a gyártóval, a mi vevőszolgálatunkkal vagy hasonló szakképzettségű más személlyel szabad pótoltatni azonos értékű kábellel.

• Ha hosszabb időn át nem használja a készüléket, húzza ki a csatlakozó dugaszt a konnektorból, ill. vegye ki belőle az elemeket! Adott esetben a készüléken az alábbi szimbólumokat láthatja, amelyek a következőkre hívják fel az Ön fi gyelmét: A villám-szimbólum olyan alkatrészekre fi gyelmeztet a készülék belsejében, amelyek veszélyesen nagy feszültséget vezetnek. A felkiáltójellel ellátott szimbólum a kísérőpapírokban található fontos kezelési vagy karbantartási útmu- tatásokra hívja fel a használó fi gyelmét. Az ezzel a szimbólummal jelzett készülékek „1. osztályú lézerrel“ működve tapogatják le a CD-t. A beépített biztonsági kapcsolók megakadályozzák, hogy a használó emberi szemmel nem látható, veszélyes lézersugárzás hatásának legyen kitéve, amikor a CD-rekesz fel van nyitva. Ezeket a biztonsági kapcsolókat semmi esetre sem szabad „megpatkolni“ vagy más módon manipulálni, különben Ön lézersugárhatás veszélyének teheti ki magát. Gyermekek és legyengült személyek

• Gyermekei biztonsága érdekében ne hagyja általuk elérhető helyen a csomagolóelemeket (műanyag zacskó, karton, sztiropor stb.)! FIGYELMEZTETÉS! Kisgyermekeket ne engedjen a fóliával játszani. Fulladás veszélye állhat fenn!

• Annak érdekében, hogy a gyermekeket és legyengült személyeket védje az elektromos áramütés veszélyétől, vegye fi gyelembe, hogy a készüléket csak felügyelet mellett szabad használni. A készülék nem játék. Ne engedje, hogy kisgyermekek játsszanak vele. A használati útmutatóban található szimbólumok Az Ön biztonságára vonatkozó utasítások kifejezetten meg vannak különböztetve. Kérjük, mindenképpen ügyeljen ezekre annak érdekében, hogy elkerülje a baleseteket és a készülék károsodását: FIGYELMEZTETÉS: Egészségét károsító veszélyforrásokra fi gyelmeztet és rámu- tat a lehetséges sérülési lehetőségekre. VIGYÁZAT: Lehetéges veszélyre utal, mely a készülékben vagy más tárgyakban kárt tehet. TÁJÉKOZTATÁS: Tippeket és információkat emel ki. Speciális biztonsági rendszabályok Ez a készülék 1. osztályú lézerrel működik. A kezelőelemek áttekintése 1 VOLUME MIN/MAX (hangerő-szabályozó)

OPEN CD fi ók 3 CD fi ók 4 TUNING szabályozó 5 Nejlon hordozófül 6 Hangszóró 7 Kazetta-fi ók 8 II Szünet gomb – kazetta

Stop/kivetőgomb – kazetta

Előrefuttató gomb – kazetta

Visszafuttató gomb – kazetta

Lejátszás gomb – kazetta

Felvétel gomb – kazetta 14 LCD display

STOP gomb 16 MODE gomb (ismétlés/véletlenszerű lejátszás) 17 PROGRAM gomb (memória) 18 Adóskála

I SKIP UP gomb (folyamatos keresés előre) 20 I

SKIP DOWN gomb (folyamatos keresés hátra) 21 Sávválasztó kapcsoló (AM / FM / FM ST.) 22 BBS kapcsoló 23 Funkcióválasztó kapcsoló (AUX / TAPE / RADIO / CD) 05-SRR 4317 AEG.indd 5505-SRR 4317 AEG.indd 55 19.11.2007 9:16:13 Uhr19.11.2007 9:16:13 Uhr56 MAGYARUL MAGYARUL

II PLAY/PAUSE gomb (lejátszás/szünet) 25 MIC (Mikrofon) Hátlap (ábra nélkül) 26 PHONES Felhallgató csatlakozás 27 AUX IN hüvely 28 Elemtartó rekesz 29 AC~IN hálózati csatlakozó kimenete 30 FM/URH antenna A készülék használatba vétele / Bevezetés

• Használatbavétel előtt gondosan olvassa végig a kezelési útmutatót!

• Válasszon a készüléknek alkalmas helyet, pl. száraz, sík, csúszásmentes felületet, amelyen a készüléket jól lehet kezelni.

• Ügyeljen rá, hogy a készülék megfelelően szellőzzön!

• A hozzá adott hálózati kábellel (adott esetben ld. elemtartó rekesz) kösse össze a készülék hátlapján lévő hálózati csatlakozót AC~ IN egy előírásszerűen felszerelt, földelt, 230 V / 50 Hz-es konnektorral! Ügyeljen rá, hogy a hálózati feszültség egyezzen a típuscímke adataival! Az elemek behelyezése (A csomagban nincs elem)

• Nyissa fel a hátoldalon lévő elemrekesz fedelét.

• Helyezzen be 10 db 1,5 V-os UM 1/R20, típusú elemet! Ügyeljen a helyes polaritásra (lásd elemrekesz fedél)!

• Ha hosszabb időn át nem használja a készüléket, vegye ki belőle az elemeket, hogy elkerülje az akkumulátorsav „kifutását”!

• Ha csatlakoztatva van a hálózati kábel, az elemek automati- kusan kikapcsolódnak.

• Eltérő elemtípusokat vagy új és használt elemeket nem szabad egyszerre használni.

• Csukja be az elemtartó rekesz fedelét! VIGYÁZAT: A használt elem nem a háztartási szemétbe való! Adja le a használt elemeket az illetékes gyűjtőhelyen vagy a kereskedőnél! FIGYELMEZTETÉS: Ne tegye ki az elemeket nagy hőnek vagy közvetlen nap- sugárzásnak. Soha ne dobjon elemeket a tűzbe!. Robbanás- veszélyes! CD-tartó szállítási biztosítás

OPEN gombot (2) megnyomva, nyissa ki a CD-tartót (3)!

• Használat előtt vegye ki belőle a szállítási biztonságot szolgáló elemeket. PHONES Fejhallgató hüvely (26) A fejhallgatót fejhallgatóval történő hallgatáshoz 3.5 mm-es sztereó jack-dugóval használja, amit a fejhallgatókimenetbe kell dugni. Ilyenkor a hangszórók lekapcsolódnak. BBS kapcsoló (22) A basszus erősítésére vagy mérséklésére szolgál. = bekapcsolva, = kikapcsolva. Hangerő A VOLUME hangerő-szabályozóval (1) beállítható a kívánt hangerősség. Kikapcsolás Amikor a funkcióválasztó kapcsoló (23) TAPE állásban van, a készülék nincs üzemben. Ezt követően húzza ki a hálózati csatlakozót a konnektorból. AUX IN hüvely Analóg lejátszókészülékek csatlakoztatására. Ezen az aljzaton keresztül olyan más lejátszókészülékek hangját is lehet hallgatni a hangsugárzón keresztül, mint az MP3 lejátszó, CD lejátszó, stb.

1. Csatlakoztassa a külső készüléket egy 3,5 mm-es sztereó

jackdugóval a AUX IN (27) kapcsolóhüvelyhez.

2. Állítsa a (23) funkcióválasztó kapcsolót AUX állásba.

3. A hangszórón keresztül lehet hallgatni a külső készülékeket,

a VOLUME hangerőszabályozóval (1) lehet változtatni a hangerőn. A CD gombok nem működőképesek.

4. A továbbiakban követendő eljárást a külső hangforrás

használati utasításában találja. TÁJÉKOZTATÁS: Állítsa a külső készülék hangerejét hallgatható hangerőre. Rádióhallgatás

1. Állítsa a (23) funkcióválasztó kapcsolót RADIO állásba.

2. Válassza ki a sávkiválasztó kapcsolóval (21) a kívánt

frekvenciaszélességet. URH (sztereo ) = FM ST., URH = FM, középhullám = AM (mono)

3. Állítsa be a TUNING állomáskereső gombbal (4) a kívánt adót!

4. URH/FM üzemmódban húzza ki a teleszkópos antennát

(30), és forgassa a legjobb vételt biztosító irányba! Ha nagyon gyenge a vétel és a vett adó nagyon zúgna, azt javasoljuk, hogy kapcsoljon át FM-re.

5. Az AM-adók vételére szolgáló antenna be van építve a

készülékbe. A készülék forgatással és helyzetváltoztatással tájolható az adóra. Ebben a frekvenciatartományban csak mono adásokat sugároznak. Kazettalejátszó üzemmód Kazetták lejátszása

1. Állítsa a (23) funkcióválasztó kapcsolót TAPE állásba.

2. A kazettatartó (7) felnyitásához nyomja meg az

3. Dugjon a kazettatartóba egy műsoros audiokazettát úgy,

hogy a szalag lefelé, a hallgatandó oldal pedig előre nézzen (teli csévélő balra). Utána zárja be a kazettatartót !

4. A szalag lejátszásához nyomja meg az

lejátszás gombot (12)!

stop/kivetőgombbal leállíthatja.

6. Szükség esetén pörgesse a szalagot a nyíllal jelölt gombok-

kal értelemszerűen előre vagy vissza

7. A szalagfuttató funkciók átkapcsolásai között és a

futtatás leállításához mindig nyomja meg az

stop/ kivetőgombot ! Ezzel elkerülhető a készülék meghibásodása vagy a szalag megrongálódása.

stop/kivetőgomb ismételt megnyomására felnyílik a kazettatartó ajtaja.

9. Ha rövid időre meg akarja szakítani a lejátszást, nyomja

meg a II szünet gombot (8). Ha a gombot ismét megnyomja, a lejátszás folytatódik. Felvétel kazettára

1. Helyezzen be egy audió kazettát a lejátszandó oldallal

lefele (teli csévélő a bal oldalon). Győződjön meg róla, hogy a kazetta nem másolásvédett-e (a kazetta felső keskeny oldalán lévő másolásvédő nyelv nincs-e kitörve).

2. A funkcióválasztó kapcsolóval (23) válassza ki a hangfelvé-

tel forrását, és indítsa el a forrást! Arról a hangforrásról fog felvételt készíteni, amelyet hall. A felvétel szintjét a készülék automatikusan vezérli. A hangszín és a hangerő változtatá- sa nem befolyásolja a felvételt. TÁJÉKOZTATÁS: Ha a TAPE-et választotta ki forrásként, a beépített mikro- fonon keresztül (25) fel is vehet.

felvétel gombot (13), (az

lejátszás gomb vele együtt automatikusan lenyomódik). A felvétel elkezdődik. Ezzel együtt automatikusan törlődik minden korábbi felvétel.

4. A II szünet gombbal a felvételt rövid időre megszakíthatja,

stop/kivetőgombbal leállíthatja. CD/MP3-k lejátszása CD-t az alábbi módon játszhat le

1. Állítsa a (23) funkcióválasztó kapcsolót „CD“.

3. Helyezzen be egy CD-t címkéjével felfelé, és zárja le a CD-

4. A CD az első címtől kezdve végigfut. Az éppen hallható dal

MP3-ként jelenik meg a kijelzőn.

5. Ha ki akarja venni a CD-t, nyomja meg a

OPEN (2), és óvatosan emelje le a CD-t! Egyébként tartsa a CD-tartó fedelét mindig zárva. TÁJÉKOZTATÁS:

• Ha nem a megfelelő oldalával felfelé helyezi be a lemezt, ill. ha nincs lemez a fi ókban, a display-n a „- - -“ jelentés villog, és a „no“ (nem) szó jelenik meg.

• A felhasználó által készített CD-k lejátszása a rendelke- zésre álló szoftverek és CD- hordozók sokfélesége miatt nem garantálható. A CD-gombok leírása

II PLAY/PAUSE (lejátszás/szünet) (24) Rövid időre megszakíthatja, majd újra indíthatja vele a lejáts- zást. A kijelzőn az

szimbólum kezd el villogni. Ha a gombot ismét megnyomja, a lejátszás folytatódik.

I SKIP UP (20/19) Bekapcsolt audio-CD vagy MP3-as formátumú CD esetén:

I SKIP UP gombbal a következő, ill. a következő utáni stb. számra ugorhat.

• Ha lenyomva tartja, folyamatos zenekeresés indul el.

• Tartsa lenyomva a gombot Stop üzemmódban, és indítsa el a folyamatos keresést, míg csak el nem jut a kívánt címig! Ha ezután megnyomja az

II PLAY/PAUSE gombot, megkezdődik a cím lejátszása. Az I

SKIP DOWN- gombot a következőképpen használ- hatja: 1 x megnyomva = Újra elölről kezdi az éppen játszott számot. 2 x megnyomva = Az előző számra ugrik. 3 x megnyomva = Az egyik előtte lévő számot játssza stb. Ha lenyomva tartja, folyamatos zenekeresés indul el. Tartsa lenyomva a gombot Stop üzemmódban, és indítsa el a folyamatos ke- resést, míg csak el nem jut a kívánt címig! Ha ezután megnyomja az

SE gombot, megkezdődik a cím lejátszása.

STOP (15) Megállítja a CD-t. MODE (16) 1x megnyomva = (REP. ég) állandóan ismétli az éppen forgó számot. 2x megnyomva = (REP ég) állandó ismétli az egész CD-t. 3x megnyomva = a display-n megjelenik a RND felirat és annak a címnek a száma, amely először szólal meg. Véletlenszerű sorrendben egymás után felhangzik az összes cím. TÁJÉKOZTATÁS: Véletlenszerű lejátszás esetén (RND) a lejátszás mindig a CD/MP3 CD első számával kezdődik. 05-SRR 4317 AEG.indd 5705-SRR 4317 AEG.indd 57 19.11.2007 9:16:14 Uhr19.11.2007 9:16:14 Uhr58 MAGYARUL MAGYARUL 4x megnyomva = minden funkció megszűnik. Folytatódik a rendes lejátszó működés. Csak MP3 formátumú CD-khez 1x megnyomva = állandóan ismétli az éppen futó számot (a display-n REP. jelenik meg). 2x megnyomva = állandóan ismétli az éppen feltett CD-t (a display-n REP jelenik meg). 3x megnyomva = állandóan ismétlődik a kijelölt MP3-as CD (a display-n REP. ALBUM jelenik meg). 4x megnyomva = a display-n megjelenik a RND, MP3 felirat és annak a címnek a száma, amely először szólal meg. Véletlenszerű sorrendben egymás után felhangzik az összes cím. 5x megnyomva = a funkció deaktiválódik, és a CD normál üzemmódban fut végig. Programozott lejátszás Tetszés szerint számsorrend programozását teszi lehetővé.

(memóriahely) és a PROG jelzés villog. Válassza ki a I

I SKIP UP gombokkal (20/19) a kívánt számot, és nyomja meg ismét a PROGRAM gombot! A display-n a kijelzés a P02 memóriahelyre vált.

3. Válassza ki ezután a I

gombbal a következő számot, és nyomja meg ismét a PROGRAM gombot! Ismételje ezt a folyamatot mindaddig, míg az összes kívánt számot ki nem választotta. TÁJÉKOZTATÁS: Ha elérte a készülék a beprogramozandó számokhoz elegendő memória kapacitást, a kijelzőn „FUL“ villog.

II PLAY/PAUSE gombot (24)! Megindul a le- játszás. A kijelzőn sorban megjelennek a kiválasztott dalszámok és az

MP3 és PROG. kijelzések világítanak. Ugyanez- zel a gombbal rövid időre félbe is szakíthatja a programot.

5. Ha egyszer megnyomja a

STOP gombot (15), megsza- kad a lejátszás, de a program megmarad.

6. A program ismételt lejátszásához nyomja meg először

1-szer a PROGRAM gombot

7. A program törléséhez kb. 3 mp-ig tartsa lenyomva Stop

üzemmódban a PROGRAM gombot. A kijelzőn rövid ideig „no PROG“ villog. A PROG. ellenőrző lámpa kialszik. Miután a készülék az összes beprogramozott számot lejátszotta, magától leáll. A programozott sorrend mindaddig megmarad a memóriában, amíg csak át nem kapcsol egy másik üzemmódra, vagy ki nem veszi a CD-t a fi ókból, ill. ki nem kapcsolja a készüléket. Lehetősége van arra, hogy a beprogramozott címeket a REPEAT funkcióval kombinálja. Miután befejezte a programo- zást, és elindította a készüléket, nyomja meg a MODE gombot (16) legfeljebb 4-szor, és így a „MODE“ (ismétlés) fejezetekben leírtak szerint működtethető a funkció. MP3-as formátumú zene lejátszása Ezzel a készülékkel MP3-as formátumban is le lehet játszani zenedarabokat. A készülék ezenkívül az alábbi forgalomban lévő CD-típusokat támogatja: CD, CD-RW, CD-R. A készülékkel MP3-as CD-k is lejátszhatók. Az ilyen CD-ken tömörítve akár 200 szám is tárolható. A készülék automatiku- san felismeri az MP3-as CD-t (a kijelzőn az összes dalszám és MP3-ak száma jelenik meg). Az ilyen CD-k lejátszásakor ugyanúgy kell eljárni, ahogyan a CD-k/MP3 címszó alatt olvas- ható. Címek programozását szintén ugyanúgy lehet elvégezni, ahogyan a “Programozott lejátszás” címszó alatt már leírtuk. Kérjük, vegye fi gyelembe: Sokféle másolási és komprimálási eljárás, valamint minőségi különbség fordulhat elő CD-knél és másolt CD-knél. Továbbá a zeneipar nem tart be semmilyen szabványt sem (másolásvédelem). Ezekből az okokból kifolyólag a CD-k és MP3-as CD-k lejáts- zásakor esetenként gondok adódhatnak. Ez nem jelenti azt, hogy a készülék hibásan működik. Tisztítás és karbantartás

• Tisztítás előtt húzza ki a hálózati dugaszt a konnektorból!

• Külső foltokat, adalékanyag nélküli enyhén nedves ruhával lehet letörölni. TÁJÉKOZTATÁS: Útmutató lézer-korongok esetére

• Ezzel a készülékkel 8 cm, ill. 12 cm átmérőjű CD-k egyaránt lejátszhatók. TÁJÉKOZTATÁS: Egyszerre mindig csak egy korongot helyezzen be a CD-fi ókba!

• Ezzel a készülékkel csak audio CD-ket, CD-R-eket és CD–RW korongokat lehet lejátszani.

• A CD-t mindig a címkéjével felfelé helyezze be a CD-fi ókba! A lézer-korongoknak mindig csak az egyik oldala játszható le.

• A CD jeleket tartalmazó oldaláról (a címke nélküli oldalról) célszerű puha ruhával letörölni az ujjlenyo- matokat és a port. A korongot egyenletes körkörös, puha mozdulatokkal, a közepétől a széle felé haladva törölgesse le!

• Lejátszás után legjobb a CD-t ismét a tokjába vissza- téve tartani, hogy meg ne karcolódjék.

• Ne tegye ki a CD-ket közvetlen napsugárzásnak, nagy környezeti páratartalomnak vagy hosszabb időig tartó magas hőmérsékletnek, nehogy elvetemedjenek!

• A CD-re sem papírt ragasztani, sem semmit ráírni nem szabad.

• A CD-re nem szabad a hagyományos hanglemezek- hez hasonló módon tisztítószert vagy elektrosztatikus feltöltődést gátló szert fújni. 05-SRR 4317 AEG.indd 5805-SRR 4317 AEG.indd 58 19.11.2007 9:16:14 Uhr19.11.2007 9:16:14 Uhr59 MAGYARUL MAGYARUL Zavarelhárítás Tünet Ok Megoldás A CD-t nem lehet lejátszani. Nincs betéve, vagy hibásan van betéve a CD. Győződjék meg róla, hogy a diszk úgy van-e behelyezve, hogy a rajta lévő felirat felfelé néz. Túl gyengék az elemek. Helyezzen be új elemeket vagy hálózati vezetékkel üzemeltesse a készüléket. A CD lejátszás közben ugrik. Ellenőrizze, hogy nincsenek-e a disz- ken ujjlenyomatok, szennyeződés vagy karcolás! Tisztítsa meg a dis- zket puha ruhával úgy, hogy a ruhát a diszk középétől a széle felé húzza. Műszaki adatok Modell: ........................................................ SRR 4317 CD/MP3 Feszültségellátás: .................................................. 230 V, 50 Hz Elemes üzemmód: ...........................10 x 1,5 V, UM1 / R20 típus Kimeneti teljesítmény: ...........................................400 W PMPO Védelmi osztály: ........................................................................ΙΙ Rádiórész: Frekvenciatartományok: .............URH / FM 88 ~ 108,0 MHz ............... MW / AM 540 ~ 1600 kHz Nettó súly: ..........................................................................7,2 kg Ezt a készüléket az Európa Tanács minden vonatkozó aktuális irányelve szerint (pl. elektromágnesesség-elviselő képesség vagy kisfeszültség-elviselő képesség) ellenőriztük, és a legújabb biztonságtechnikai előírások szerint készült. A műszaki változtatások jogát fenntartjuk. Garancia Garanciális igényeivel forduljon, kérem, a szerződéses kereskedőjéhez! A garancia igazolására a pénztári nyugta szolgál. E nélkül az igazolás nélkül sem díjmentes csere, sem díjtalan javítás nem végezhető. Garanciális esetben eredeti csomagolásában adja át az alap- készüléket a pénztári bizonylattal együtt annak a kereskedőnek, akitől a készüléket vásárolta! Sem az elhasználódó tartozékokban, ill. kopó alkatrészekben bekövetkező hibák, sem a tisztítás, karbantartás vagy a kopó alkatrészek cseréje nem esik a garancia hatálya alá, követke- zésképp térítésköteles. Illetéktelen beavatkozás a garancia megszűnését eredményezi. A garanciális idő után A garanciális idő eltelte után a megfelelő szakkereskedésben vagy javítószolgálatnál végeztethet térítésköteles javításokat. A „kuka“ piktogram jelentése Kímélje környezetünket, az elektromos készülékek nem a háztartási szemétbe valók! Használja az elektromos készülékek ártalmatlanítására kijelölt gyűjtőhelyeket, ott adja le azokat az elektromos készülékeit, amelyeket többé már nem kíván használni! Ezzel segítséget nyújt ahhoz, hogy elkerülhetők legyenek azok a hatások, amelyeket a helytelen „szemétre dobás“ gyakorolhat a környezetre és az emberi egészségre. Ezzel hozzájárul az újrahasznosításhoz, a recyclinghoz és a kiöregedett elektromos és elektronikus készülékek értékesítésé- nek egyéb formáihoz. Az önkormányzatoknál vagy a polgármesteri hivatalokban tájékoztatást kaphat arról, hogy hova viheti a kiselejtezett készülékeket. 05-SRR 4317 AEG.indd 5905-SRR 4317 AEG.indd 59 19.11.2007 9:16:15 Uhr19.11.2007 9:16:15 Uhr60
